2020年中考物理试题考点汇编——专题九十七：电流表、电压表示数的变化1.（2020天津，8）图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片｡当油量减少时，滑动变阻器的滑片p向上移动，则电路中（）A. 总电阻增大，电流减小B. 总电阻增大，电流增大C. 总电阻减小，电流增大D. 总电阻减小，电流减小2.（2020河池，10）如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。
闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（）A. 电压表V1的示数变大B. 电流表A的示数变小C. 电压表V1与V2的示数之和变小D. 若电压表V1突然短路，则小灯泡变亮3.(2020安徽，17)在图示电路中，电源电压保持不变。
闭合开关S后,将滑动变阻器的滑片P 自左向右滑动，则A.电流表A的示数减小B.电压表V2的示数减小C.电压表V1与电流表A的示数比值减小D. 电压表V2与电流表A的示数比值减小4.（2020连云港，3）如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（）A. 电流表示数增大B. 电压表示数减小C. 定值电阻R两端的电压增大D. 电压表示数与电流表示数比值增大5.（2020东营，10）如图甲所示，电源电压为18V，滑动变阻器标有“20Ω 1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是A. 定值电阻R的阻值为10ΩB. 电路的最小电流为0.6AC. 滑动变阻器滑片P移动到最左端时，电流表示数最大D. 滑动变阻器滑片P移动到最右端时，电压表示数最大6.（2020株洲，21）在图甲所示电路中，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则A.电压表V1示数变大B.电压表V1示数不变C.R1=5ΩD.R1=10Ω7.（2020自贡，17）在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U 和△I．下列分析正确的是（）A.UI∆∆变大 B.UI∆∆变小C.UI∆∆不变 D.UI∆∆先变小后变大8.（2020达州，8）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。
初三电流测量试题及答案一、选择题1. 下列关于电流的说法，正确的是（）A. 电流是表示电流强弱的物理量B. 电流是表示电荷运动的物理量C. 电流是表示电荷运动快慢的物理量D. 电流是表示电荷移动方向的物理量答案：A2. 一个电路中，通过导体的电流为2A，通电时间为10s，则通过导体横截面的电荷量为（）A. 20CB. 30CC. 40CD. 50C答案：A3. 电流表使用时，下列说法错误的是（）A. 电流表应串联在电路中B. 电流表的正负接线柱不能接反C. 电流表可以直接接在电源两极上D. 电流表的量程应大于被测电流答案：C二、填空题4. 根据欧姆定律，当电压为6V，电阻为3Ω时，通过电阻的电流是________ A。
答案：25. 电流表的内阻很小，可以看作是 ________ 。
答案：导线三、实验题6. 实验目的：测量小灯泡的电流。
实验器材：小灯泡、电流表、电池组、开关、导线若干。
实验步骤：（1）将电流表与小灯泡串联。
（2）将电池组、开关与电流表和小灯泡串联。
（3）闭合开关，观察电流表的读数。
（4）记录电流表的读数。
（5）断开开关，结束实验。
答案：（1）正确（2）正确（3）正确（4）正确（5）正确四、计算题7. 已知一个电阻为10Ω，通过它的电流为0.5A，求该电阻两端的电压。
答案：5V8. 一个电路中，电源电压为12V，电路中的电流为0.8A，求电路中的总电阻。
答案：15Ω五、简答题9. 为什么电流表不能直接接在电源两极上？答案：电流表内阻很小，若直接接在电源两极上，会造成电路短路，可能损坏电源和电流表。
10. 电流表和电压表在使用时有哪些共同点？答案：电流表和电压表在使用时都需要串联在电路中，并且正负接线柱不能接反。
电压表电流表测量对象判断方法一、快速识别电表测量对象第1步：记口诀：电流表串哪测哪，电压表并谁测谁第2步：判串并“节点法”判断电表的串并联方式和位置。
（假设法、去源法、电流流向法都可以）第3步：验电源电压表需要验看并联部分是否包含电源——电压表不能同时测量包含电源的部分。
例题：如图所示，甲、乙两处分别接入电压表和电流表，闭合开关，两灯均发光，并判断电表测量的量。
解析：L1、L2并联，甲：电流表，测量L2电流；乙：电压表：测量电源电压。
二、电表测量对象判断专练1.填入电表使电路正常工作：题图答案简析R、R′串联串联电路中→电流表若为电流表，电阻R会短路要求：L1、L2并联①若为电压表，L1、L2串联②若为电压表，L1、L2串联③若为电流表，电源短路①若为电压表，R2会短路②若为电流表，电源会短路①若为电流表，电源会短路②若为电压表，灯泡不会发光①串联时：甲是电压表，乙是电流表，丙是电压表；②并联时：甲是电流表，乙是电压表，丙是电流表。
电压表并联，连入电路相当于断路；电流表串联，连入电路相当于导线。
V1并联在L1两端V2并联在电源两端电路中只有一条电流路径→串联A1在干路A2在L2支路电流在电路中分出支路并汇合→并联2.如图所示电路，试分析电路的连接及灯泡的发光情况和电流表、电压表的测量对象。
电路图等效电路图简析①闭合S1和S2，断开S3，L1和L2是并联连接的，发光情况：L1亮，L2亮，A测量L1，V测量L2。
②闭合S2和S3，断开S1，L1是断路，L2是通路，发光情况：L1不亮，L2亮，V测量L2。
2020年中考物理常考知识点归类专题13 初中物理14个重要测量仪器使用与读数问题一、用刻度尺测量长度问题1.刻度尺构造2.刻度尺的使用和注意事项（1）刻度尺的使用测量前:首先要看刻度尺的量程和分度值。
测量时：1.放。
刻度尺要放正，刻度线紧贴被测物体；2.看。
视线与刻度尺及被测物体垂直；3.读。
估读到最小刻度值下一位；4.记。
测量值=准确值+估计值+单位.（2）刻度尺使用中注意事项先要找准零刻度线，再看量程和分度值，测量时要注意物体的一端与零刻度线对齐。
读数时，视线应正对刻度线，估读到最小刻度值的下一位。
3.用刻度尺测量长度的要求（1）学会根据被测物体的实际情况和所要达到的测量准确程度，选择适当的测量工具；（2）要根据被测物体的特点，选择适当的测量方法。
（3）能够正确使用仪器观察、测量和读数；会分析实验数据并且会归纳判断得出正确的结论；了解实验误差的概念；会写简单的实验报告.二、用机械秒表（停表）测量时间问题1.机械停表的构造与用途如图甲秒表的主要构造有:A.启动、停止按钮；B.回零按钮；C.分钟刻度：读取整分钟数（包括半分钟）；D.秒钟刻度（读取秒数）。
甲乙2.机械停表的使用方法对于甲图秒表，使用秒表前首先要上好发条，按压启动按钮，表启动，再次按下该按钮，秒表指针停止转动，按压回零按钮，分针与秒针都归零. 即三次按下按钮：一“走时”，二“停止”，三“复零”，对于乙图秒表，使用前，转动秒表上端带滚花的手轮,上紧发条使用时，分为开始、停止、秒表清零三步。
（1）第一次按下手轮,开始记时,指针开始走动；（2）第二次按下手轮,停止记时,指针停止走动,读出时间,读数时视线应垂直与所读刻度；（3）第三次按下手轮,秒表清零,指针复位。
3.机械停表的原理与读数方法秒表是利用周期性振动的等时性制成的.它的读数方法是：①首先读出小刻度盘中的整分钟数（包括半分钟）；②然后读出大刻度盘的秒刻度数；③将两个读数统一单位后先后相加即将两个读数统一单位后相加即得最后读数。
专题3：电流表和电压表的使用和测量对象的识别准确判断电流表和电压表测量对象是学好电学的基础，是学习电学的必备技能。
电流表和电压表测量对象判断不准确，就会造成电路分析、计算等各方面错误，造成学生电学困难，成绩低下，所以准确判断电流表和电压表测量对象是刚学习电学必须迅速掌握的技能，以便为学习电学打下良好的基础。
1、电流表和电压表的使用及读数： （1）电流表和电压表的使用 电流表电压表相同点1、电流都从“+”接线柱流进，从“—”接线柱流出（正入负出），否则指针会反偏2、被测电流或电压都不能超过所选量程3、在不知被测电流或电压值时，需先用大量程试触不同点1、电流表要和用电器串联电压表要和被测用电器并联2、电流表不允许不经过直接接到电源两极上（否则烧毁电流表）电压表可以直接接到电源两极上（测电源电压）3、电流表在电路中相当于导线于导线（电流表的内阻很小）电压表在电路中相当断路（电压表的内阻很大）（2）电流表和电压表的读数： 电流表电压表量程 0～0.6A 0～3A 0～3V 0～15V 分度值 0.02A0.1A0.1V0.5V读数方法 先看量程后看盘，大各小格数一数算一算（电表示数＝指针偏过的格数×分度值）示例0.02A×16=0.32A0.1A×16=1.6A0.1V×19=1.9V0.5V×19=13.5V注意：指针指在同一位置时，大量程读数是小量程读数的5倍。
2、电流表测量对象的判断：注意：电流从电流表的正接线柱流入，负接线柱流出才能说电流经过电流表，如果没有经过正接线柱，只借助负接线柱流会电源负极，此时电流不流经电流表，不能测电流。
3.电压表测量对象的判断：电压表与谁构成一个“圈”，就测量谁两端的电压，这个圈中可以有电流表、闭合的开关，但不能有其他的电源或用电器（电压表测单个用电器或电压的电压）。
如果有其他的用电器，电压表就测2个或2个以上用电器两端的电压，但不能说测用电器和电源两端的电压。

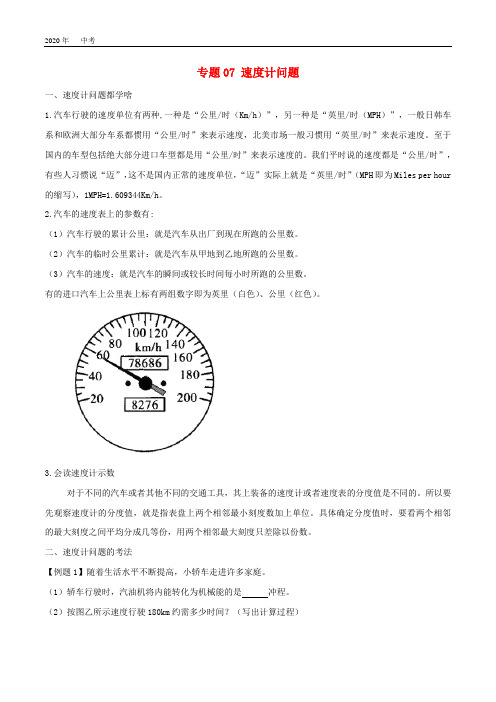

专题07 速度计问题一、速度计问题都学啥1.汽车行驶的速度单位有两种,一种是“公里/时（Km/h）”，另一种是“英里/时（MPH）”，一般日韩车系和欧洲大部分车系都惯用“公里/时”来表示速度，北美市场一般习惯用“英里/时”来表示速度。
至于国内的车型包括绝大部分进口车型都是用“公里/时”来表示速度的。
我们平时说的速度都是“公里/时”，有些人习惯说“迈”，这不是国内正常的速度单位，“迈”实际上就是“英里/时”（MPH即为Miles per hour 的缩写），1MPH=1.609344Km/h。
2.汽车的速度表上的参数有:（1）汽车行驶的累计公里：就是汽车从出厂到现在所跑的公里数。
（2）汽车的临时公里累计：就是汽车从甲地到乙地所跑的公里数。
（3）汽车的速度：就是汽车的瞬间或较长时间每小时所跑的公里数。
有的进口汽车上公里表上标有两组数字即为英里（白色）、公里（红色）。
3.会读速度计示数对于不同的汽车或者其他不同的交通工具，其上装备的速度计或者速度表的分度值是不同的。
所以要先观察速度计的分度值，就是指表盘上两个相邻最小刻度数加上单位。
具体确定分度值时，要看两个相邻的最大刻度之间平均分成几等份，用两个相邻最大刻度只差除以份数。
二、速度计问题的考法【例题1】随着生活水平不断提高，小轿车走进许多家庭。
（1）轿车行驶时，汽油机将内能转化为机械能的是冲程。
（2）按图乙所示速度行驶180km约需多少时间？（写出计算过程）甲乙【答案】（1）做功（2）2h【解析】（1）汽油机的四个冲程是吸气、压缩、做功、排气冲程．做功冲程中高温高压燃气推动活塞向下运动，将内能转化为机械能．（2）由题意知道s=180km，由图乙知道车的速度是v=90km/h，所以行驶的时间是t=s/v=180km/90km/h=2h 【例题2】此时汽车的瞬时速度为km/h【答案】55【解析】本题考查了速度计的读数，认清分度值是解题的关键。
图中速度计的分度值为1km/h，此时汽车的瞬时速度为55km/h。
中考物理重要测量仪器考试要点及题型分析专题10 电流表问题一、使用电流表测电流问题都学啥1.电流表的构造和符号2.电流表的规则和注意事项【使用电流表的规则】(1)使用前要先检查指针是否指零。
(2)必须要把电流表串联在电路中.(3)要使电流从标有“+”接线柱流入电流表,从标有“—”的接线柱流出电流表。
(4)绝对不允许把电流表直接接到电源的两极。
(5) 被测电流的大小不能超过电流表的量程。
【使用电流表测量电流时应注意】（1）使用前应检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。
（2）必须把电流表串联在电路中，使电流从标有“0.6”或“3”的接线柱流入电流表、从标有“－”的接线柱流出电流表；（3）绝不允许把电流表直接连接到电源的两极。
（4）被测电流的大小不能超过电流表的量程。
在使用双量程电流表时，一般先试用大量程，如电流示数在小量程范围内，再改用小量程，这样读数更为准确。
二、用电流表测电流问题的考法【例题1】如图所示，弹簧测力计的示数为______N。
电流表的示数为_____A。
温度计的示数为_____0C。
【答案】3(或3.0) 0.28 38（或38.0）【解析】弹簧测力计的指针正好指在3N刻度线处；电流表接入的量程为0——0.6A，分度值为0.02A，指针过了0.2A刻度4个小格，即为0.28A；温度计的液柱上表面在30℃和40℃之间，且越往上数值越大，说明现在的温度在0℃以上，可以看出分度值为0.1℃，还有两个小格为40℃，所以读数为38℃。
【例题2】如图所示的电流表中。
（1）当使用标有“－”和“0.6”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？（2）当使用标有“一”和“3”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？【答案】（1）0～0.6A,。
以刻度盘下面一排数值为准。
分度值为0.02A。
（2）0～3A,。
八年级物理电流表和电压表知识归纳与习题精讲电流表和电压表是物理实验中常用的测量仪器，用于测量电路中的电流和电压。
在八年级物理学习中，学生需要深入了解电流表和电压表的使用方法和原理。
本文将对这两个仪器进行知识归纳，并提供一些相关的习题精讲。
一、电流表知识归纳1. 电流的概念电流是指单位时间内通过导体截面的电荷量，用I表示，单位是安培（A）。
2. 电流表的作用电流表是用来测量电路中的电流强度的仪器，在电路中串联到所要测量的电路中。
3. 电流表的使用注意事项- 在电流表测量电流时，需要将电流表的量程调至所要测量的电流范围内。
- 连接电流表时需要注意，防止串联错误，保证电路的正常通路。
- 电流表应该按照电路中的正负连接，以保证测量结果的准确性。
4. 电流表的读数电流表通过测量电路中的电流，将电流的值转化为示数。
示数是电流表上标注的单位刻度对应的值，测量结果需要根据示数进行判断。
二、电压表知识归纳1. 电压的概念电压是指两点之间单位电荷所具有的能量，用V表示，单位是伏特（V）。
2. 电压表的作用电压表用于测量电路中的电压，可以测量电源电压、电路元件两点间的电压差等。
3. 电压表的使用注意事项- 电压表应该按照电路中的正负连接，以保证测量结果的准确性。
- 使用电压表前，需要将电压表的量程调至所要测量的电压范围内。
- 在测量电路中的电压时，需要将电压表的并联电阻接到电路中，以保护电压表不受损坏。
4. 电压表的读数电压表通过测量电路中的电压，将电压的值转化为示数。
示数的读取方式与电流表类似，需要注意电压表的量程和分度值。
三、电流表和电压表习题精讲1. 电流表习题习题1：在一个电路中，电流表的量程为0-5A，所测量的电流为4A，请问电流表的示数是多少？解析：根据电流表的量程，将4A落在0-5A的范围内，所以电流表的示数为4A。
习题2：在一个电路中，电流表的量程为0-2A，所测量的电流为2.5A，请问能否使用这个电流表来测量？为什么？解析：不能使用这个电流表来测量。
专题10 电流表问题一、使用电流表测电流问题都学啥1.电流表的构造和符号2.电流表的规则和注意事项【使用电流表的规则】(1)使用前要先检查指针是否指零。
(2)必须要把电流表串联在电路中.(3)要使电流从标有“+” 接线柱流入电流表,从标有“—”的接线柱流出电流表。
(4)绝对不允许把电流表直接接到电源的两极。
(5) 被测电流的大小不能超过电流表的量程。
【使用电流表测量电流时应注意】（1）使用前应检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。
（2）必须把电流表串联在电路中，使电流从标有“0.6”或“3”的接线柱流入电流表、从标有“－”的接线柱流出电流表；（3）绝不允许把电流表直接连接到电源的两极。
（4）被测电流的大小不能超过电流表的量程。
在使用双量程电流表时，一般先试用大量程，如电流示数在小量程范围内，再改用小量程，这样读数更为准确。
二、用电流表测电流问题的考法【例题1】如图所示，弹簧测力计的示数为______N。
电流表的示数为_____A。
温度计的示数为_____0C。
【答案】3(或3.0) 0.28 38（或38.0）【解析】弹簧测力计的指针正好指在3N刻度线处；电流表接入的量程为0——0.6A，分度值为0.02A，指针过了0.2A刻度4个小格，即为0.28A；温度计的液柱上表面在30℃和40℃之间，且越往上数值越大，说明现在的温度在0℃以上，可以看出分度值为0.1℃，还有两个小格为40℃，所以读数为38℃。
【例题2】如图所示的电流表中。
（1）当使用标有“－”和“0.6”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？（2）当使用标有“一”和“3”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？【答案】（1）0～0.6A,。
以刻度盘下面一排数值为准。
分度值为0.02A。
（2）0～3A,。
以刻度盘上面一排数值为准。
专题10 电流表问题一、使用电流表测电流问题都学啥1.电流表的构造和符号2.电流表的规则和注意事项【使用电流表的规则】(1)使用前要先检查指针是否指零。
(2)必须要把电流表串联在电路中.(3)要使电流从标有“+” 接线柱流入电流表,从标有“—”的接线柱流出电流表。
(4)绝对不允许把电流表直接接到电源的两极。
(5) 被测电流的大小不能超过电流表的量程。
【使用电流表测量电流时应注意】（1）使用前应检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。
（2）必须把电流表串联在电路中，使电流从标有“0.6”或“3”的接线柱流入电流表、从标有“－”的接线柱流出电流表；（3）绝不允许把电流表直接连接到电源的两极。
（4）被测电流的大小不能超过电流表的量程。
在使用双量程电流表时，一般先试用大量程，如电流示数在小量程范围内，再改用小量程，这样读数更为准确。
二、用电流表测电流问题的考法【例题1】如图所示，弹簧测力计的示数为______N。
电流表的示数为_____A。
温度计的示数为_____0C。
【答案】3(或3.0) 0.28 38（或38.0）【解析】弹簧测力计的指针正好指在3N刻度线处；电流表接入的量程为0——0.6A，分度值为0.02A，指针过了0.2A刻度4个小格，即为0.28A；温度计的液柱上表面在30℃和40℃之间，且越往上数值越大，说明现在的温度在0℃以上，可以看出分度值为0.1℃，还有两个小格为40℃，所以读数为38℃。
【例题2】如图所示的电流表中。
（1）当使用标有“－”和“0.6”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？（2）当使用标有“一”和“3”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？【答案】（1）0～0.6A,。
以刻度盘下面一排数值为准。
分度值为0.02A。
（2）0～3A,。
以刻度盘上面一排数值为准。
分度值为0.1A。
【解析】用电流表表盘上面那排数据读数，说明使用标有“一”和“3”两个接线柱测量电路的电流，电流表的量程是0～3A，分度值是0.1A。
用电流表表盘下面那排数据读数，说明使用标有“一”和“0.6”两个接线柱测量电路的电流，电流表的量程是0～0.6A，分度值是0.02A。
三、用电流表测电流问题的训练题1.电流表是测量电路电流大小的仪器。
对电流表的使用，下列说法中正确的是（）A．本应使用0.6 A的量程，但误用3A的量程，电流表会烧坏B．当把电流表直接接在电源两极上时，可以测量电源的短路电流C．在用3A量程试测时，发现指针已超过半偏，应选用0.6 A量程进行测量D．在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6 A量程进行测量【答案】D【解析】小量程改用大量程不会烧坏电流表，只是测得的电流值误差较大，因此A选项错误；绝对不允许不经过用电器而把电流表连到电源的两极上，否则会烧坏电流表，因此B选项错误；用3A量程试测时，指针已超过半偏，而量程为3A的电流表的中央刻度为1.5 A，因此不能选择0.6 A的量程进行测量，故C 选项错误；用3A量程试测时，指针只偏转很小角度，说明电流很小，应该用0.6 A的量程进行测量，使读数更精确，故D选项正确．2．小明同学利用电流表和电阻箱测量小灯泡的功率，设计并接了如图甲所示的实物电路。
（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的 （“A”或“B”）端。
（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，I1= A；（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R=5Ω；则步骤（2）中小灯泡的电阻R1= Ω，测量小灯泡电阻的方法是 （选填“控制变量法”或“等效替代法”）；（4）步骤（2）小灯泡的实际功率P1= W；（5）若小灯泡的额定电流为I0=2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是 。
A．P0=2P1B．P0=3P1 C．P0=4P1D．P0=5P1【答案】（1）B；（2）0.2；（3）5；等效替代法；（4）0.2；（5）D。
【解析】（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的阻值最大处的B端。
（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，电流表选用小量程，分度值为0.02A，I1=0.2A；（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R=5Ω；则步骤（2）中小灯泡的电阻R1=5Ω，测量小灯泡电阻的方法是等效替代法；（4）步骤（2）小灯泡的实际功率P1=I12R L=（0.2A）2×5Ω=0.2W；（5）若小灯泡的额定电流为I0=2I1，假设灯泡的阻值不变，则P额=I02R=（2I1）2R=4I12R=4P1。
由于灯泡的阻值不是定值，且灯泡的阻值会随温度的升高而变大，所以，当灯泡在正常工作时，灯泡的阻值变大，则额定功率P0＞P额=4P1，所以最有可能的额定功率值为P0=5P1。
故选D。
3.如图1所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图2所示．则（ ）图1 图2A．两灯是串联连接的 B．流过L1的电流是 0.6AC．流过L2的电流是2.6A D．干路电流是3.2A【答案】B【解析】本题考查了电流表的读数和并联电路的电流特点，关键是根据并联电路电流的特点和指针的位置确定量程．（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误．（2）电流表A1测L1支路的电流，流过L1的电流为0.6A，故B正确；（3）因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，所以电流表A2的量程为0～3A，分度值为0.1A，示数I=2.6A，干路电流为2.6A，故D错误；（4）由于并联电路电流规律：I=I1+I2，故通过灯L2的电流：I2=I﹣I1=2.6A﹣0.6A=2A，故C错误．4．在用伏安法测电阻的实验中，电压表的示数为4.8V，电流表的指针如图所示，则电流表的读数为 A，被测电阻的阻值为 Ω．【答案】0.32；15．【解析】由图读出电阻两端电压为4.8V时的电流，由欧姆定律计算其电阻．伏安测电阻电压表测被测电阻两端电压，电流表测通过它的电流，由图知，电流表使用0﹣0.6A量程，分度值0.02A，示数为0.32A，即被测电阻两端电压4.8V时通过它的电流0.32A，由I=可得被测电阻：R===15Ω．5.如图甲所示的电路中，开关闭合后，在没有观察电流表A1和电流表A2的两个接线柱的接法的情况下，发现指针指在如图乙所示的同一位置。
则下列结论正确的是（）A．L1灯的电流为2AB．L2灯的电流为2．5AC．两灯电阻之比为 R1：R2=1：2D．两灯电阻之比为 R1：R2=4：1【答案】A【解析】由电路图可以知道，L1与L2两灯泡并联，电流表A2测量的是干路电流，电流表A1测量的是L2支路的电流，根据并联电路中，干路电流等于各个支路电流之和，可以判断出来两电流表的量程，根据分度值读出示数，进一步求出通过L1的电流，根据并联电路的电压特点和欧姆定律求出两灯泡的电阻之比．因为并联电路中干路电流等于各支路电流之和，且两个电流表的指针在如图乙所示的同一位置，所以，电流表A2的量程大于电流表A1的量程。
所以电流表A2的量程为0～3A，电流表A1的量程为0～0.6A。
所以电流表A2的分度值为0.1A，读数时要在表盘上方的刻度读取，干路电流I=2.5A，电流表A1的分度值为0.02A，读数时要在表盘下方的刻度读取，通过L2的电流I2=0.5A，则通过L1的电流I1=I﹣I2=2.5A﹣0.5A=2A，所以选项A正确；由于电流表A1测量的是L2支路的电流，通过L2的电流I2=0.5A，所以选项B错误；因并联电路中各支路两端的电压相等，即U1=U2所以，由欧姆定律公式I=可得，U1=I1R1 U2=I2R2所以I1R1=I2R2灯泡的电阻之比：R1：R2= I2：I1=0.5A /2A =1：4表明选项CD均错误。
通过以上解析，答案自然就知道了。
6.在如图甲所示的电路中，电源电压为6 V保持不变，滑动变阻器R1标有“50Ω 2 A”字样，电阻R2的阻值为10Ω。
闭合开关S后，滑动变阻器的滑片P，使两个电流表指针偏离零刻度的角度恰好相同。
图乙是电流表表盘示意图。
则（）甲乙A.此时电流表A1的示数为0.15A ；B.此时电流表A2的示数为0.75A；C.此时R1接入电路的阻值是10Ω；D.电路消耗的功率4.5W。
【答案】ABD【解析】由题意可知，电流表A2在干路上测总电流，电流表A1在滑动变阻器的支路上，当两个电流表指针所指的位置相同时，电流表A1与电流表A2的示数之比为1︰5通电电阻R2的电流为I2=U/R2=0.6A，I=5I1 I1+I2= I I1+I2=5I1所以I1= I2/4=0.6A/4=0.15AI=5I1=0.75A此时R1接入电路的阻值是R1=U/I1=0.6V/0.15A=4Ω此时电路消耗的功率为P=UI=6V×0.75A=4.5W解题指导：抓住“滑动变阻器的滑片P，使两个电流表指针偏离零刻度的角度恰好相同。
”这句话可以大做文章，这句话也是解决本题的切入点，是本题一个难点，如何突破是解决问题成功与否的标志。
题中给出的图乙就是让大家认真观察两个电流表指针在一个位置是，选择不同量程时，读数有5倍的关系。
这个关系的得出是解决本题关键点。
7.如图甲所示的电路中，电源两端的电压恒为6V。
闭合开关后，电流表A1的示数如图乙所示，电流表A2的示数为0.3A。
求:（1）灯泡L2消耗的功率；（2）灯泡L1的电阻。
【答案】（1）灯泡L2消耗的功率为1.8W．（2）灯泡L1的电阻为20Ω．【解析】已知电流与电压，应用P=UI可以求出灯泡消耗的功率．由图示电流表确定其量程与分度值，读出其示数，应用并联电路特点求出通过灯泡的电流，然后应用欧姆定律求出灯泡电阻．由图示电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流；（1）灯泡L2消耗的功率：P2=UI2=6V×0.3A=1.8W；（2）由图乙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.5A，通过灯泡L1的电流：I1=I﹣I2=0.5A﹣0.3A=0.2A，由I=可知，灯泡L1的电阻：R1===30Ω；。
