第二节异种金属焊接时的焊接材料和焊接方法选择一、熔合区的特点异种金属焊接时，在母材和焊缝之间有一个成分和母材或焊缝都不相同且往往介于两者之间，实际上形成了化学成分的过渡层(图3-2-1。
如果焊条（或焊丝）成分和母材成分，或者两种母材的成分相差很大时，熔合区的性能将对焊接接头的性能有着很大的影响。
所以，在选择焊接材料和确定焊接工艺时，不仅要考虑焊缝金属本身的成分和性能，还要考虑熔合区成分和性能。
虽然熔合区的厚度极小，通常只有几个晶粒，或者更小，但它对接头的性能影响却是很大的。
实际上熔合区可分为未混合区和半熔化区。
如果焊缝金属和母材金属化学成分差别愈大，愈不容易充分混合，则熔合区越明显。
熔合比和稀释率高时，熔合区也更明显。
熔合区金属液体存在时间越长，或液体金属流动性越好，则成分越均匀，熔合区会有所减小。
熔合区成分的不均匀性，可通过调整焊接参数、热处理工艺来进行适当的改善。

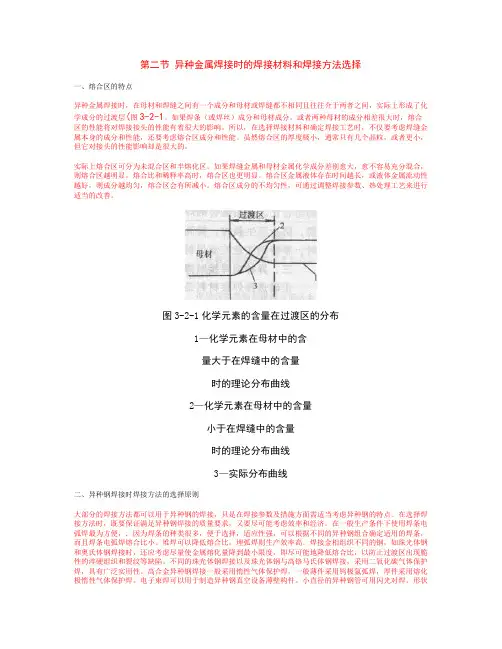

图3-2-1化学元素的含量在过渡区的分布1—化学元素在母材中的含量大于在焊缝中的含量时的理论分布曲线2—化学元素在母材中的含量小于在焊缝中的含量时的理论分布曲线3—实际分布曲线二、异种钢焊接时焊接方法的选择原则大部分的焊接方法都可以用于异种钢的焊接，只是在焊接参数及措施方面需适当考虑异种钢的特点。
在选择焊接方法时，既要保证满足异种钢焊接的质量要求，又要尽可能考虑效率和经济。
在一般生产条件下使用焊条电弧焊最为方便，．因为焊条的种类很多，便于选择，适应性强，可以根据不同的异种钢组合确定适用的焊条，而且焊条电弧焊熔合比小。
堆焊可以降低熔合比。
埋弧焊则生产效率高。
焊接金相组织不同的钢，如珠光体钢和奥氏体钢焊接时，还应考虑尽量使金属熔化量降到最小限度，即尽可能地降低熔合比，以防止过渡区出现脆性的淬硬组织和裂纹等缺陷。
不同的珠光体钢焊接以及珠光体钢与高铬马氏体钢焊接，采用二氧化碳气体保护焊，具有广泛实用性。
高合金异种钢焊接一般采用惰性气体保护焊，一般薄件采用钨极氩弧焊，厚件采用熔化极惰性气体保护焊。
