混凝土外加剂种类
混凝土外加剂种类
2011年09月26日
重要提醒：系统检测到您的帐号可能存在被盗风险，请尽快查看风险提示，并立即修改密码。 | 关闭
网易博客安全提醒：系统检测到您当前密码的安全性较低，为了您的账号安全，建议您适时修改密码立即修改 | 关闭
混凝土外加剂
外加剂能有效改善混凝土某项或多项性能的一类材料，掺量只占水泥质量的5%以下，却能显著改善混凝土的和易性、强度、耐久性或调节凝结时间及节约水泥。外加剂的应用促进了混凝土技术的进步经济效益十分显著，使得高强高性能混凝土的生产和应用成为现实，并解决了许多工程技术难题。如远距离运输和高耸建筑物的泵送问题；紧急抢修工程的早强速凝问题；大体积混凝土工程的水化热问题；纵长结构的收缩补偿问题；地下建筑物的防渗漏问题等。外加剂已成为除水泥、水、砂子、石子以外的第五组成材料，应用越来越广泛。
混凝土外加剂种类有：
1．改善混凝土流变性能的外加剂：如减水剂、引气剂、泵送剂等。
2．调节混凝土凝结硬化性能的外加剂：如缓凝剂、速凝剂、早强剂等。
3．调节混凝土含气量的外加剂：如引气剂、加气剂、泡沫剂等。
4．改善混凝土耐久性的外加剂：如引气剂、防水剂、阻锈剂和养护剂等。
5．提供混凝土特殊性能的外加剂：如防冻剂、膨胀剂、着色剂、絮凝剂、减缩剂和泵送剂等。
减水剂
减水剂是指在混凝土坍落度相同的条件下，能减少拌合用水量；或者在混凝土配合比和用水量均不变的情况下，能增加混凝土坍落度的外加剂。根据减水率大小或坍落度增加幅度分为普通减水剂和高效减水剂两大类。此外，尚有复合型减水剂，如引气减水剂，既具有减水作用，同时具有引气作用；早强减水剂，既具有减水作用，又具有提高早期强度作用；缓凝减水剂，同时具有延缓凝结时间的功能等等。
减水剂的主要功能：1）配合比不变时显著提高流动性。
2）流动性和水泥用量不变时，减少用水量，降低水灰比，提高强度。
3）保持流动性和强度不变时，节约水泥用量，降低成本。
4）配置高强高性能混凝土。
减水剂的作用机理：减水剂提高混凝土拌合物流动性的作用机理主要包括分散作用和润滑作用两方而。减水剂实际上为一种表面活性剂，长分子链的一端易溶于水--亲水基，另一端难溶于水--憎水基，如图4-17所示。分散作用：水泥加水拌合后，由于水泥颗粒分子引力的作用形成絮凝结构，使10～30%的拌合水被包裹在水泥颗粒之中，不能参与自由流动和润滑作用，从而影响了拌合物的流动性（如图4-17）。当加入减水剂后，由于减水剂分子能定向吸附于水泥颗粒表面，使水泥颗粒表面带有同一种电荷，形成静电排斥作
用，促使水泥颗粒相互分散，絮凝结构破坏，释放出被包裹部分水，参与流动，从而有效地增加混凝土拌合物的流动性。润滑作用：减水剂中的亲水基极性很强，因此水泥颗粒表面的减水剂吸附膜能与水分子形成一层稳定的溶剂化水膜，这层水膜具有很好的润滑作用，能有效降低水泥颗粒间的滑动阻力，从而使混凝土流动性进一步提高。
常用减水剂品种
木质素系减水剂：主要有木质素磺酸钙MG、木质素磺酸钠和木质素磺酸镁。MG是由生产纸浆的木质废液，经中和发酵等工程而制成的棕黄色粉末，属缓凝引气型减水剂，掺量拟控制在0.2～0.3%之间，超掺有可能导致数天或数十天不凝结影响强度和施工进度，严重时导致工程质量事故。MG的减水率约为10%，保持流动性不变，可提高混凝土强度8%～10%；若不减水则可增大混凝土坍落度约80～100mm；若保持和易性与强度不变时，可节约水泥5%～10%；MG主要适用于夏季混凝土施工、滑模施工、大体积混凝土和泵送混凝土施工，也可用于一般混凝土工程。MG不宜用于蒸汽养护混凝土制品和工程。
萘磺酸盐系减水剂是以工业萘或由煤焦油中分馏出含萘的同系物经分馏为原料，经磺化、缩合等一系列复杂的工艺而制成的。其主要成分为β—萘磺酸盐甲醛缩合物有FDN、NNO、NF、MF等等。萘系减水剂多数为非引气型高效减水剂，适宜掺量为0.5%～1.2%，减水率可达15%～30%，相应地可提高28天强度10%以上或节约水泥10%～20%。萘系减水剂对钢筋无锈蚀作用，具有早强功能，但混凝土的坍落度损失较大，通常与缓凝剂或引气剂复合。萘系减水剂主要适用于配制高强、早强、流态和蒸养混凝土制品和工程，也可用于一般工程。
树脂系减水剂为磺化三聚氰胺甲醛树脂减水剂，主要以三聚氰胺、甲醛和亚硫酸钠为原料，经磺化、缩聚等工艺生产而成的棕色液体。为非引气型早强高效减水剂，性能优于萘系减水剂，但目前价格较高，适宜掺量0.5～2.0%，减水率可达20%以上，1天强度提高一倍以上，7天强度可达基准28天强度，长期强度也能提高，且可显著提高混凝土的抗渗、抗冻性和弹性模量。混凝土粘聚性较大，可泵性较差，且坍落度经时损失也较大。主要用于配制高强混凝土、早强混凝土、流态混凝土和铝酸盐水泥耐火混凝土等。
糖蜜类减水剂：糖蜜类减水剂是以制糖业的糖渣和废蜜为原料，经石灰中和处理而成的棕色粉末或液体。糖蜜减水剂与MG减水剂性能基本相同，但缓凝作用比MG强，故通常作为缓凝剂使用。适宜掺量0.2%～0.3%，减水率10%左右。主要用于大体积混凝土、大坝混凝土和有缓凝要求的混凝土工程。
单一减水剂往往很难满足不同工程性质和不同施工条件的要求，因此，减水剂研究和生产中往往复合各种其他外加剂，组成早强减水剂、缓凝减水剂、引气减水剂、缓凝引气减水剂等等。这一类外加剂主要有：聚羧酸盐与改性木质素的复合物、带磺酸端基的聚羧酸多元聚合物、芳香族氨基磺酸系高分子化合物、改性羟基衍生物与烷基芳香磺酸盐的复合物、萘磺酸甲醛缩合物与木钙等的复合物、三聚氰胺甲醛缩合物与木钙等的复合物。其它减水剂新品种还有以甲基萘为原料的聚次甲基甲基萘磺酸钠减水剂；以古马隆为原料的氧茚树脂磺酸钠减水剂；胺基磺酸盐系高效减水剂；丙烯酸酯或醋酸乙烯的接枝共聚物系高效减水剂；聚羧酸醚系与交联聚合物的复合物系高效减水剂；顺丁烯二酸衍生共聚物系高效减水剂；聚羧酸系高分子聚合物系减水剂等。
早强剂
早强剂是指能加速混凝土早期强度发展的外加剂。主要作用机理是加速水泥水化速度，加速水化产物的早期结晶和沉淀。主要功能是缩短混凝土施
工养护期，加快施工进度，提高模板的周转率。主要适用于有早强要求的混凝土工程及低温、负温施工混凝土、有防冻要求的混凝土、预制构件、蒸汽养护等等。早强剂的主要品种有氯化钙早强剂、硫酸盐类早强剂和有机胺类早强剂三大类，但更多使用的是它们的复合早强剂。
氯盐类早强剂：氯盐类主要有CaCl2、NaCl、AlCl3和FeCl3等，适宜掺量0.5%～3%。由于Cl对钢筋有腐蚀作用，故钢筋混凝土中掺量应控制在1%以内。早强剂能使混凝土3天强度提高50%～100%，7天强度提高20%～40%，但后期强度不一定提高，甚至可能低于基准混凝土。此外，氯盐类早强剂对混凝土耐久性有一定影响，不得在下列工程中使用：
1、环境相对湿度大于8%、水位升降区、露天或经常受水淋的结构防止泛卤。
2、镀锌钢材或铝铁相接触部位及有外露钢筋埋件而无防护措施的结构。
3、含有酸碱或硫酸盐侵蚀介质中使用的结构。
4、环境温度高于60℃的结构。
5、使用冷拉钢筋或冷拔低碳钢丝的结构。
6、给排水构筑物、薄壁构件、中级和重级吊车、屋架、落锤或锻锤基础。
7、预应力混凝土结构。
8、含有活性骨料的混凝土结构。
9、电力设施系统混凝土结构。
10、此外，为消除对钢筋的锈蚀作用，通常要求与阻锈剂亚硝酸钠复合使用。
硫酸盐类早强剂主要有硫酸钠、硫代硫酸钠、硫酸钙、硫酸铝及硫酸铝钾等。建筑工程中最常用的为硫酸钠早强剂。
硫酸钠为白色粉末，适宜掺量为0.5～2.0%；早强效果不及CaCl2。对矿渣水泥混凝土早强效果较显著，但后期强度略有下降。硫酸钠早强剂在预应力混凝土结构中的掺量不得大于1%；潮湿环境中的钢筋混凝土结构中掺量不得大于1.5%；严格控制最大掺量，超掺可导致混凝土后期膨胀开裂，强度下降；混凝土表面起“白霜”，影响外观和表面装饰。此外，硫酸钠早强剂不得用于下列工程：
1）与镀锌钢材或铝铁相接触部位及外露钢筋预埋件而无防护措施的结构。
2）使用直流电源的工厂及电气化运输设施的钢筋混凝土结构。
3）含有活性骨料的混凝土结构。
有机胺类早强剂主要有三乙醇胺、三异醇胺等。工程上最常用的为三乙醇胺。三乙醇胺为无色或淡黄色油状液体，呈碱性，易溶于水。三乙醇胺的掺量极微，一般为水泥重的0.02～0.05%，虽然早强效果不及CaCl2，但后期强度不下降并略有提高，且无其他影响混凝土耐久性的不利作用。但掺量不宜超过0.1%，否则可能导致混凝土后期强度下降。掺用时可将三乙醇胺先用水按一定比例稀释，以便于准确计量。此外，为改善三乙醇胺的早强效果，通常与其他早强剂复合使用。
复合早强剂为了克服单一早强剂存在的各种不足，发挥各自特点，通常将三乙醇胺、硫酸钠、氯化钙、氯化钠、石膏及其他外加剂复配组成复合早强剂效果大大改善，有时可产生超叠加作用。常用配方有：1）三乙醇胺
0.02%～0.05%+NaCl0.5%。2）三乙醇胺0.02%～0.05%+NaCl0.3～0.5%+亚硝酸钠1%～2%。3）三乙醇胺0.02%～0.05%+生石膏2%+亚硝酸钠1%。4）硫酸钠+
亚硝酸钠+氯化钙+氯化钠＝（1～1.5%）+（1～3%）+（0.3～0.5%）+（0.3～0.5%）。5）硫酸钠+NaCl=（0.5～1.5%）+（0.3～0.5%）。6）硫酸钠+亚硝酸钠＝（0.5～1.5%）+1.0%。7）硫酸钠+三乙醇胺＝（0.5～1.5%）+0.05%。8）硫酸钠+三乙醇胺+石膏＝（1～1.5%）+2%+（0.03～0.05%）。9）CaCl2+亚硝酸钠＝（0.5～3.5%）+1%。
引气剂
引气剂指混凝土在搅拌过程中能引入大量均匀、稳定且封闭的微小气泡的外加剂。气泡直径一般为0.02～1.0mm，绝大部分<0.2mm。其作用机理为引气剂作用于气－液界面，使表面张力下降，从而形成稳定的微细封闭气孔。常用引气剂有松香树脂、烷基苯磺碱盐、脂肪醇磺酸盐等等。最常用的为松香热聚树脂和松香皂两种。掺量一般为0.005～0.01%。严防超量掺用，否则将
严重降低混土强度。当采用高频振捣时，引气剂掺量可适当提高。
引气剂的应用和注意事项：
引气剂主要应用于具有较高抗渗和抗冻要求的混凝土工程或贫混凝土，提高混凝土耐久性，也可用来改善泵送性。工程上常与减水剂复合使用，或采用复合引气减水剂。由于引气剂导致混凝土含气量提高，混凝土有效受力面积减小，故混凝土强度将下降，一般每增加1%含气量，抗压强度下降5%左右，抗折强度下降2%～3%。故引气剂的掺量必须通过含气量试验严格加以控制，普通混凝土中含气量的限值可按表4-19控制：表4-19 混凝土含气量限值粗骨料最大粒径（mm） 10 15 20 25 40 含气量（%）≤ 7.0 6.0 5.5 5.0 4.5 引气剂的主要功能：
1）改善混凝土拌合物的和易性。在拌合物中，相互封闭的微小气泡能起到滚珠作用，减小骨料间的摩阻力，从而提高混凝土的流动性。若保持流动性不变，则可减少用水量，一般每增加1%的含气量可减少用水量6%～10%。
由于大量微细气泡能吸附一层稳定的水膜，从而减弱了混凝土的泌水性，故能改善混凝土的保水性和粘聚性。
2）提高混凝土耐久性。由于大量的微细气泡堵塞和隔断了混凝土中的毛细孔通道，同时由于泌水少，泌水造成的孔缝也减少。因而能大大提高混凝土的抗渗性能。提高抗腐蚀性能和抗风化性能。另一方面，由于连通毛细孔减少，吸水率相应减小，且能缓冲水结冰时引起的内部水压力，从而使抗冻性大大提高。
缓凝剂是指能延长混凝土的初凝和终凝时间的外加剂。最常用的缓凝剂为木钙和糖蜜。糖蜜的缓凝效果优于木钙，一般能缓凝3h以上。缓凝剂的主要功能有：1．降低大体积混凝土的水化热和推迟温峰出现时间，有利于减小混凝土内外温差引起的应力开裂。2．便于夏季施工和连续浇捣的混凝土，防止出现混凝土施工缝。 3．便于泵送施工、滑模施工和远距离运输。4．通常具有减水作用，故亦能提高混凝土后期强度或增加流动性或节约水泥用量。
速凝剂是指能使混凝土迅速硬化的外加剂。一般初凝时间小于
5min，终凝时间小于10h，1h内即产生强度，3天强度可达基准混凝土3倍以上，但后期强度一般低于基准混凝土。常用的速凝剂品种有红星I型、711型、782型和8604型等。速凝剂主要用于喷射混凝土和紧急抢修工程、军事工程、防洪堵水工程等。如矿井、隧道、引水涵洞、地下工程岩壁衬砌、边坡和基坑支护等等。
防冻剂指能使混凝土中水的冰点下降，保证混凝土在负温下凝结硬化并产生足够强度的外加剂。绝大部分防冻剂由防冻组分、早强组分、减水组分或引气剂复合而成，主要适用于冬季负温条件下的施工。值得说明的一点是，防冻组分本身并不一定能提高硬化混凝土抗冻性。常用防冻剂各类有：1．氯盐类防冻剂：以氯化钙、氯化钠为主与其它低温早强剂、减水剂、引气剂等复
合而成。2．氯盐类阻锈防冻剂：以氯盐和阻锈剂（亚硝酸钠、亚硝酸钙）为主与其它低温早强剂、减水剂、引气剂等复合而成。3．氯盐类防冻剂：以亚硝酸盐、硝酸盐、硫酸盐、碳酸盐为主要组分。4．无氯低碱/无碱类防冻剂：以亚硝酸钙、CO（NH2）2等为主要早强防冻组分，是一种具有较好发展前景的外加剂。
膨胀剂是指能使混凝土产生一定体积膨胀的外加剂。掺入膨胀剂的目的是补偿混凝土自身收缩、干缩和温度变形，防止混凝土开裂，并提高混凝土的密实性和防水性能。常用膨胀剂品种有硫铝酸钙、氧化钙、氧化镁、铁屑膨胀剂和复合膨胀剂。也有采用加气类膨胀剂，如铝粉膨胀剂。目前建筑工程中膨胀剂的应用越来越多，如地下室底板和侧墙混凝土、钢管混凝土、超长结构混凝土、有防水要求的混凝土工程等等。膨胀剂应用过程中应注意的问题：1．按规定掺量掺加。掺量过低膨胀率小，起不到补偿收缩作用；掺量过高则会破坏混凝土结构。2．掺膨胀剂混凝土应加强养护，尤其是早期养护，以保证发挥膨胀剂的补偿收缩作用，浇水养护时间不得少于14天。如果不能保证充分潮湿养护，有可能产生比不掺膨胀剂更大的收缩，导致混凝土开裂。
加气剂以化学反应的方法引入大量封闭气泡调节混凝土的含气量和表观密度，及用来生产轻混凝土。常用的加气剂有：
H2释放型加气剂：金属Al、Mg、Zn等在碱性条件下与水反应放出H2气。
O2释放型加气剂：H2O2在氧化剂Ca（ClO）2、KMnO4等作用下放出O2气。
N2释放型加气剂：分子中含有N-N键的化合物在活化剂如铝酸盐、铜盐的作用下释放出N2气。
C2H2释放型加气剂：碳化钙与水反应生成乙炔气体。
空气释放型加气剂：通过30目筛的流化焦或活性炭在混凝土拌制过程中逐渐释放吸附的空气。
高聚物型加气剂：异丁烯-马来酸酐共聚物的Mg盐、天然高分子物质，配成水溶液，用发泡机制得密度为0.1～0.2kg/L的泡沫，引入水泥砂浆或混凝土中，硬化后即得轻质砂浆或混凝土。
综合考虑引气质量、可控制性和经济因素，实际工程中以Al粉较常用。
絮凝剂主要用以提高混凝土的粘聚性和保水性，使混凝土即使受到水的冲刷，水泥和集料也不离析分散。因此，这种混凝土又称为抗冲刷混凝土或水下不分散混凝土，适用于水下施工。常用的品种有：纤维素系：主要是非离子型水溶性纤维素醚，如亲水性强的羟基纤维素（HEC）、羟乙基甲基纤维素（HEMC）和羟丙基甲基纤维素（PHMC）等。它们的料度随分子量及取代基团的不同而不同。丙烯基系：以聚丙烯酰胺为主要成分。絮凝剂常与其它外加剂复合使用。如与减水剂复合、与引气剂复合、与调凝剂复合等。
减缩剂的主要作用机理是降低混凝土孔隙水的表面张力，从而减小毛细孔失水时产生的收缩应力。另一方面，减缩剂增强了水分子在凝胶体中的吸附作用，进一步减小混凝土的最终收缩值。根据毛细管强力理论，毛细孔失水时引起的收缩应力：
ΔP=2σcosθ/r
ΔP:毛细孔水凹液面产生的收缩应力；σ:水的表面张力；θ:接触角；r:细孔半径。
显而易见，在一定的毛细孔半径时，水的表面张力下降，将直接降低由毛细减小孔失水时产生的收缩应力。另一方面，由水和减缩剂组成的溶液粘
度增加，使得接触角θ增大，即cosθ减小，从而进一步降低混凝土的收缩应力。
由减缩剂的作用机理可知，在原材料和配合比一定时，减缩率是一个相对稳定值，施工养护和环境条件对混凝土的减缩率影响较小。亦即当养护条件差或空气相对湿度小、风速大，混凝土的收缩增大时，由于减缩率基本一定，故其降低收缩的绝对值也增加。反之亦然。
减缩剂几乎没有水泥适应性问题，这是因为减缩剂是通过水的物理过程起作用的，与水泥的矿物组成和掺合料等无关，且与其它混凝土外加剂有良好的相容性。随着我国经济基础的加强，特别是混凝土工程裂缝控制的迫切需要，以及减缩剂研究技术和产品性能的进一步提高，减缩剂这一新材料定将得到越来越广泛的应用。
养护剂的主要作用是涂敷于混凝土表面，形成一层致密的薄膜，使混凝土表面与空气隔绝，防止水分蒸发，使混凝土利用自身水分最大限度地完成水化的外加剂。按主要成膜物质分为三大类：无机物类主要成分为水玻璃及硅溶胶。此类养护剂能与水泥的水化产物氢氧化钙反应生成致密的硅酸钙，堵塞混凝土表面水分的蒸发孔道而达到加强养护的作用。有机物类主要乳化石蜡类和氯乙烯-偏氯乙烯共聚乳液类等。此类养护剂基本上不与混凝土组分发生反应，而是在混凝土表面形成连续的不透水薄膜，起到保水和养护的作用。有机、无机复合类：主要由有机高分子材料（如氯乙烯-偏氯乙烯共聚乳液、乙烯-醋酸乙烯共聚乳液、聚醋酸乙烯乳液、聚乙烯醇树脂等）与无机材料及其它表面活性剂复合而成。
阻锈剂指能抑制或减轻混凝土中钢筋或其它预埋金属锈蚀的外加剂。钢筋或金属预埋件的锈蚀与其表面保护膜的情况有关。混凝土碱度高，埋入的金属表面形成钝化膜，有效地抑制钢筋锈蚀。若混凝土中存在氯化物，会破坏
钝化膜，加速钢筋锈蚀。加入适宜的阻锈剂可以有效地防止锈蚀的发生或减缓锈蚀的速度。常用的种类有：阳离子型阻锈剂：以亚硝酸盐、铬酸盐、苯甲酸盐为主要成分。其特点是具有接受电子的能力，能抑制阳极反应。离子型阻锈剂：以碳酸钠和氢氧化钠等碱性物质为主要成分。其特点是阴离子为强的质子受体，它们通过提高溶液pH值，降低Fe离子的溶解度而减缓阳极反应或在阴极区形成难溶性被复膜而抑制反应。复合型阻锈剂：如硫代羟基苯胺。其特点是分子结构中具有两个或更多的定位基团，既可作为电子授体，又可作为电子受体，兼具以上两种阻锈剂的性质，能够同时影响阴阳极反应。因此，它不仅能抑制氯化物侵蚀，而且能抑制金属表面上微电池反应引起的锈蚀也很有效。
泵送剂是能改善混凝土拌合物泵送性能的外加剂，是指混凝土拌合物具有能顺利通过输送管道、不阻塞、不离析、料塑性良好的性能。泵送剂是流化剂中的一种，它除了能大大提高拌合物流动性以外，还能使润在60～
180min时间内保持其流动性，剩余坍落度应不小于原始的55%。此外，它不是缓凝剂，缓凝时间不宜超过120min（特殊情况除外）。
脱模剂用于减小混凝土与模板粘着力，易于使二者脱离而不损坏混凝土或渗入混凝土内的外加剂。国内常用的脱模剂主要有下列几种：海藻酸钠1.5kg，滑石粉20kg，洗衣粉1.5kg，水80kg，将海藻酸钠先浸泡2～3天，再与其它材料混合，调制成白色脱模剂。常用于涂刷钢模。缺点是每涂一次不能多次使用，在冬季、雨季施工时，缺少防冻、防雨的有效措施。乳化机油（又名皂化石油）50%～55%，水（60～80℃）40%～45%，脂肪酸（油酸、硬脂酸或棕榈脂酸）1.5%～2.5%，石油产物（煤油或汽油）2.5%，磷酸（85%浓度） 0.01%，苛性钾0.02%，按上述重量比，先将乳化机油加热到50～60℃，并将硬脂酸稍加粉碎，然后倒入已加热的乳化机油中，加以搅拌，使其溶解（硬脂酸溶点为50～60℃）。
第六节混凝土的质量检验和评定
本节主要包括以下内容：
1、混凝土质量波动的原因，主要有原材料的质量、施工养护引起以及试验条件变化引起混凝土质量波动。
2、混凝土质量（强度）波动的规律：在正常的原材料供应和施工条件下，混凝土的强度有时偏高，有时偏低，但总是在配制强度的附近波动，质量控制越严，施工管理水平越高，则波动的幅度越小；反之，则波动的幅度越大。通过大量的数理统计分析和工程实践证明，混凝土的质量波动符合正态分布规律。
混凝土质量波动的原因
在混凝土施工过程中，原材料、施工养护、试验条件、气候因素的变化，均可能造成混凝土质量的波动，影响混凝土的和易性、强度及耐久性。由于强度是混凝土的主要技术指标，故以强度为例分析波动的因素。原材料的质量波动主要有：砂细度模数和级配的波动；粗骨料最大粒径和级配的波动；超逊径含量的波动；骨料含泥量的波动；骨料含水量的波动；水泥强度的波动；外加剂质量的波动等等。所有这些质量波动，均将影响混凝土的强度。在现场施工或预拌工厂生产混凝土时，必须对原材料的质量加以严格控制，及时检测并加以调整，尽可能减少原材料质量波动对混凝土质量的影响。混凝土的质量波动与施工养护有着十分紧密的关系。如混凝土搅拌时间长短；计量时未根据砂石含水量变动及时调整配合比；运输时间过长引起分层、析水；振捣时间过长或不足；浇水养护时间，或者未能根据气温和湿度变化及时调整保温保湿措施等等。试验条件的变化主要指取样代表性，成型质量，试件的养护条件变化，试验机自身误差以及试验人员操作的熟练程度等等。
混凝土质量（强度）波动的规律
混凝土外加剂种类 混凝土外加剂种类 2011年09月26日 重要提醒：系统检测到您的帐号可能存在被盗风险，请尽快查看风险提示，并立即修改密码。 | 关闭 网易博客安全提醒：系统检测到您当前密码的安全性较低，为了您的账号安全，建议您适时修改密码立即修改 | 关闭 混凝土外加剂 外加剂能有效改善混凝土某项或多项性能的一类材料，掺量只占水泥质量的5%以下，却能显著改善混凝土的和易性、强度、耐久性或调节凝结时间及节约水泥。外加剂的应用促进了混凝土技术的进步经济效益十分显著，使得高强高性能混凝土的生产和应用成为现实，并解决了许多工程技术难题。如远距离运输和高耸建筑物的泵送问题；紧急抢修工程的早强速凝问题；大体积混凝土工程的水化热问题；纵长结构的收缩补偿问题；地下建筑物的防渗漏问题等。外加剂已成为除水泥、水、砂子、石子以外的第五组成材料，应用越来越广泛。 混凝土外加剂种类有： 1．改善混凝土流变性能的外加剂：如减水剂、引气剂、泵送剂等。 2．调节混凝土凝结硬化性能的外加剂：如缓凝剂、速凝剂、早强剂等。 3．调节混凝土含气量的外加剂：如引气剂、加气剂、泡沫剂等。
4．改善混凝土耐久性的外加剂：如引气剂、防水剂、阻锈剂和养护剂等。 5．提供混凝土特殊性能的外加剂：如防冻剂、膨胀剂、着色剂、絮凝剂、减缩剂和泵送剂等。 减水剂 减水剂是指在混凝土坍落度相同的条件下，能减少拌合用水量；或者在混凝土配合比和用水量均不变的情况下，能增加混凝土坍落度的外加剂。根据减水率大小或坍落度增加幅度分为普通减水剂和高效减水剂两大类。此外，尚有复合型减水剂，如引气减水剂，既具有减水作用，同时具有引气作用；早强减水剂，既具有减水作用，又具有提高早期强度作用；缓凝减水剂，同时具有延缓凝结时间的功能等等。 减水剂的主要功能：1）配合比不变时显著提高流动性。 2）流动性和水泥用量不变时，减少用水量，降低水灰比，提高强度。 3）保持流动性和强度不变时，节约水泥用量，降低成本。 4）配置高强高性能混凝土。 减水剂的作用机理：减水剂提高混凝土拌合物流动性的作用机理主要包括分散作用和润滑作用两方而。减水剂实际上为一种表面活性剂，长分子链的一端易溶于水--亲水基，另一端难溶于水--憎水基，如图4-17所示。分散作用：水泥加水拌合后，由于水泥颗粒分子引力的作用形成絮凝结构，使10～30%的拌合水被包裹在水泥颗粒之中，不能参与自由流动和润滑作用，从而影响了拌合物的流动性（如图4-17）。当加入减水剂后，由于减水剂分子能定向吸附于水泥颗粒表面，使水泥颗粒表面带有同一种电荷，形成静电排斥作
混凝土外加剂种类及作用 1.按主要功能分为四类： (1) 改善混凝土拌合物流变性能的外加剂，包括普通减水剂、高效减水剂、早强减水剂、缓凝减水剂、缓凝高效减水剂、引气剂、引气减水剂和泵送剂等。 (2) 调节混凝土凝结时间、硬化性能的外加剂，包括缓凝剂、缓凝减水剂、缓凝高效减水剂、早强剂、早强减水剂和速凝剂等。 (3) 改善混凝土耐久性的外加剂，包括引气剂、引气减水剂、防水剂和阻锈剂、矿物外加剂等。 (4) 改善混凝土其他性能的外加剂，包括防冻剂、膨胀剂、养护剂、着色剂、水下浇筑混凝土抗分散剂、砂浆外加剂、脱模剂、混凝土表面缓凝剂、混凝土界面处理剂、大掺量掺合料专用混凝土外加剂等。 2.混凝土添加剂的种类及作用 (1) 普通减水剂:混凝土坍落度基本相同的条件下，能减少拌合用水量。 (2) 高效减水剂:混凝土坍落度基本相同的条件下,能大幅减少拌合用水量，或在用水量相同的条件下，能大幅提高混凝土流动性的外加剂。 (3) 早强剂:加速混凝土早期强度发展。 (4) 缓凝剂:延长混凝土凝结时间。 (5) 引气剂:在搅拌混凝土过程中能引入大量均匀分布、稳定而封闭的微小气泡且能保留在硬化混凝土中的外加剂。 (6) 速凝剂:能使混凝土迅速凝结硬化的外加剂。 (7) 早强减水剂:兼有早强和减水功能。 (8) 缓凝减水剂:有缓凝和减水功能。 (9) 缓凝高效减水剂：兼有缓凝和大幅减少的功能。 (10) 引气减水剂:兼有引气和减水功能。 (11) 防水剂:能提高水泥砂浆、混凝土抗渗性能，降低混凝土在静水压力下的透水性。 (12) 阻锈剂:抑制或减轻混凝土中钢筋或其它预埋金属锈蚀。
(13) 加气剂:混凝土制备过程中因发生化学反应，放出气体，而使混凝土中形成大量气孔。 (14) 膨胀剂:使混凝土产生一定体积膨胀。 (15) 防冻剂:使混凝土在负温下硬化，并在规定时间内达到足够防冻、强度。 (16) 着色剂:制备具有稳定色彩混凝土。 (17) 泵送剂:改善混凝土拌合物泵送性能的。 (18) 保水剂：能增强混凝土保水能力的外加剂。 (19) 保凝剂：能缩短拌合物凝结时间的外加剂。 (20) 絮凝剂：在水中施工时，能增强混凝土粘稠性，抗水泥和集料分离的外加剂。 (21) 减缩剂：减少混凝土收缩的外加剂。 (22) 保塑剂：在一定时间内，减少混凝土塌落度损失的外加剂。 (23) 增稠剂：能提高混凝土拌合物黏度的外加剂。 3.外加剂的作用 （1）改善混凝土、砂浆、和水泥浆塑性阶段的性能 ①在不增加用水量的情况下提高新拌混凝土的和易性，或在和易性相同时减少用水量； ②降低沁水率； ③增加黏聚性，减少离析； ④增加含气量； ⑤降低坍落度经时损失； ⑥提高可泵性； ⑦改善在水下浇筑时的抗分散性； （2）改善混凝土、砂浆和水泥浆在凝结硬化阶段的性能 ①缩短或延长凝结时间； ②延缓水化或减少水化热，降低水化温升速度和温峰高度； ③加强早期强度增长速度；
目次 前言…………………………………………………………………………………………………………………引言…………………………………………………………………………………………………………………１范围……………………………………………………………………………………………………………２规范性引用文件………………………………………………………………………………………………３术语和定义……………………………………………………………………………………………………４代号……………………………………………………………………………………………………………５要求……………………………………………………………………………………………………………６试验方法………………………………………………………………………………………………………７检验规则………………………………………………………………………………………………………８产品说明书、包装、贮存及退货……………………………………………………………………………附录Ａ（规范性附录）混凝土外加剂性能检验用基准水泥技术条件………………………………………附录Ｂ（规范性附录）混凝土外加剂中氯离子含量的测定方法（离子色谱法）…………………………附录Ｃ（资料性附录）混凝土外加剂…………………………………………………………………… 表１受检混凝土性能指标………………………………………………………………………………………表２匀质性指标…………………………………………………………………………………………………表３试验项目及所需数量………………………………………………………………………………………表４外加剂测定项目……………………………………………………………………………………………
常用混凝土外加剂的种 类和作用 Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】
常用混凝土外加剂的种类和作用 转载标签：外加剂种类作用房产分类：外加剂技术按（GB8075—87）分类，混凝土外加剂按其主要功能可分为四类： 1．改善混凝土拌合物流变性能的外加剂：包括各种减水刘、引气剂和泵送剂等。 2．调节混凝土凝结时间，硬化性能的外加剂：包括缓凝剂、早强剂、速凝剂等。 3．改善混凝土耐久性的外加剂：包括引气剂、防水剂、和阻锈剂等。 4．改善混凝土其它性能外加剂：包括引气剂、膨胀剂、防冻剂、着色剂、防水剂和泵送剂等。按（GB8075—87）外加剂的命名和定义，外加剂可分为16个名称，其各自定义如下： 1．普通减水剂：在混凝土塌落度基本相同条件下，能减少拌合用水量的外加剂； 2．早强剂：加速混凝土早期强度发展的外加剂； 3．缓凝剂：延长混凝土凝结时间的外加剂； 4．引气剂：在搅拌混凝土过程能引入大量均匀分布，稳定而封闭的的微小气泡的外加剂； 5．高效减水剂：在混凝土塌落基本相同条件下，能大幅度减少拌合物用水量的外加剂； 6．早强减水剂：兼有早强和减水功能的减水剂； 7．缓凝减水剂：兼有缓凝和减水功能的减水剂； 8．引气减水剂：兼有引气和减水功能的外加剂； 9．防水剂：能降低混凝土在静水压力下的透水性的外加剂； 10．阻锈剂：能抑制或减轻混凝土中钢筋或其它预埋金属锈蚀的外加剂； 11．加气剂：混凝土制备过程中因发生化学反应放出气体，能使混凝土形成大量气孔的外加剂； 12．膨胀剂：能使混凝土体积产生一定膨胀的外加剂；
常用混凝土外加剂的种类和作用 转载标签：外加剂种类作用房产分类：外加剂技术按（GB8075—87）分类，混凝土外加剂按其主要功能可分为四类： 1．改善混凝土拌合物流变性能的外加剂：包括各种减水刘、引气剂和泵送剂等。 2．调节混凝土凝结时间，硬化性能的外加剂：包括缓凝剂、早强剂、速凝剂等。 3．改善混凝土耐久性的外加剂：包括引气剂、防水剂、和阻锈剂等。 4．改善混凝土其它性能外加剂：包括引气剂、膨胀剂、防冻剂、着色剂、防水剂和泵送剂等。按（GB8075—87）外加剂的命名和定义，外加剂可分为16个名称，其各自定义如下： 1．普通减水剂：在混凝土塌落度基本相同条件下，能减少拌合用水量的外加剂； 2．早强剂：加速混凝土早期强度发展的外加剂；3．缓凝剂：延长混凝土凝结时间的外加剂；4．引气剂：在搅拌混凝土过程能引入大量均匀分布，稳定而封闭的的微小气泡的外加剂； 5．高效减水剂：在混凝土塌落基本相同条件下，能大幅度减少拌合物用水量的外加剂； 6．早强减水剂：兼有早强和减水功能的减水剂；7．缓凝减水剂：兼有缓凝和减水功能的减水剂；8．引气减水剂：兼有引气和减水功能的外加剂；9．防水剂：能降低混凝土在静水压力下的透水性的外加剂； 10．阻锈剂：能抑制或减轻混凝土中钢筋或其它预埋金属锈蚀的外加剂； 11．加气剂：混凝土制备过程中因发生化学反应放出气体，能使混凝土形成大量气孔的外加剂； 12．膨胀剂：能使混凝土体积产生一定膨胀的外加剂； 13．防冻剂：能使混凝土在负温下硬化，并在规定时间内达到足够防冻强度的外加剂； 14．着色剂：能制备具有稳定色彩混凝土的外加剂； 15．速凝剂：能使混凝土迅速硬化的外加剂；16．泵送剂：能改善混凝土拌合物泵送性能的外加剂
一、混凝土外加剂的选用原则 由于外加剂的应用，混凝土施工技术的新工艺如泵送、喷射等才能实现；特殊工程需要的如特殊防水混凝土、流态混凝土、速凝混凝土、高强混凝土等才可能出现；同时为结构轻质高强开辟了途径；为大面积的现浇和结构大型化创造了条件。几乎各种混凝土都可以掺用外加剂，但必须根据工程需要、施工条件和施工工艺等选择合适的外加剂。对一般混凝土主要采用普通减水剂，配早强、高强混凝上时采用高效减水剂；在气温高时，掺用引气性大的减水剂或缓凝减水剂，在气温低时，一般不用单一的引气型减水剂，多用复合早强减水剂；为了提高混凝土的和易性，一般要掺引气减水剂；湿热养护混凝土多用非引气型高效减水剂。北方低温施工的混凝土要采用防冻剂，有防水要求时需采用防水剂、抗渗剂，高层建筑、大体积结构采用泵送混凝土时应使用泵送剂等。根据不同混凝土施工及性能要求选用外加剂种类，各种外加剂有各自的特点，不宜互为代用，如将高效减水剂作普通减水剂用，普通减水剂当早强减水剂用都是不合适的，也是不经济的。 商品混凝土搅拌站使用的大部分外加剂是复配制成的水剂产品，有些是外加剂生产厂直接生产的水剂产品，有些是较远的厂家提供粉剂产品由搅拌站自行在站内复配。由于搅拌站自行复配受场地、设备、技术力量的限制，专业化及多品种复配往往难以实现，看起来节约成本实际上可能得不偿失。外加剂使用不当而造成的危害和经济损失远远大于其本身价值。因此选择一家或几家生产稳定、在附近有水剂生产厂或复配站的供应商尤为重要。太远的水剂供应不经济，就近选择水剂厂具有便捷性、经济性。如上海泰标建材厂在多个大城市建立了水剂复配站，并派技术人员驻地指导，实时调配，给搅拌站提供优质服务就是很好的模式。满足规模、稳定、就近几个条件的外加剂品牌产品就可以取样(送样)试用。 外加剂还存在与水泥相容性、适应性问题。不同品种的水泥，其矿物组成、调凝剂、混合材及细度等各不相同，若在外加剂和掺量均相同的情况下，则应用结果(减水率、坍落度、泌水离析等)会有差别。在初步选用外加剂品牌后，就要进行水泥与外加剂适应性试验。外加剂适应性试验方法及步骤：(见GB50119-2003《混凝土外加剂应用技术规范》)。

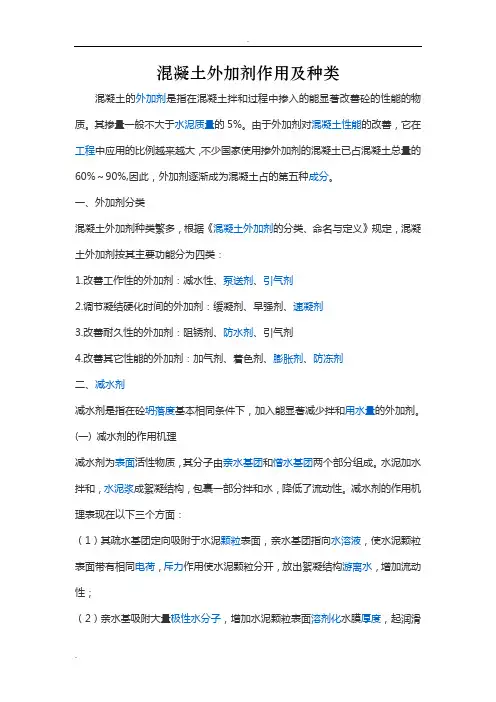

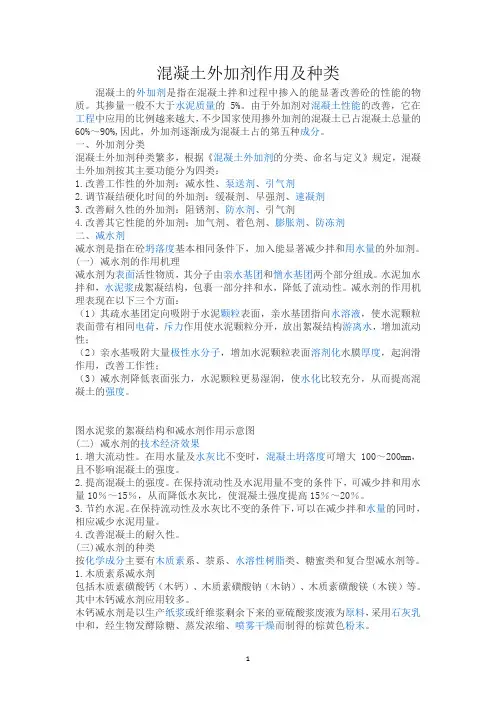

混凝土外加剂作用及种类 混凝土的外加剂是指在混凝土拌和过程中掺入的能显著改善砼的性能的物 质。其掺量一般不大于水泥质量的5%。由于外加剂对混凝土性能的改善，它在工程中应用的比例越来越大，不少国家使用掺外加剂的混凝土已占混凝土总量的60%?90%,因此，外加剂逐渐成为混凝土占的第五种成分。 一、外加剂分类 混凝土外加剂种类繁多，根据《混凝土外加剂的分类、命名与定义》规定，混凝土外加剂按其主要功能分为四类： 1.改善工作性的外加剂：减水性、泵送剂、引气剂 2?调节凝结硬化时间的外加剂：缓凝剂、早强剂、速凝剂 3.改善耐久性的外加剂：阻锈剂、防水剂、引气剂 4.改善其它性能的外加剂：加气剂、着色剂、膨胀剂、防冻剂 二、减水剂 减水剂是指在砼坍落度基本相同条件下，加入能显著减少拌和用水量的外加剂。 (一)减水剂的作用机理 减水剂为表面活性物质，其分子由亲水基团和憎水基团两个部分组成。水泥加水拌和，水泥浆成絮凝结构，包裹一部分拌和水，降低了流动性。减水剂的作用机理表现在以下三个方面： (1)其疏水基团定向吸附于水泥颗粒表面，亲水基团指向水溶液，使水泥颗粒表面带有相同电荷，斥力作用使水泥颗粒分开，放出絮凝结构游离水，增加流动性； (2)亲水基吸附大量极性水分子，增加水泥颗粒表面溶剂化水膜厚度，起润滑作
用，改善工作性； （3）减水剂降低表面张力，水泥颗粒更易湿润，使水化比较充分，从而提高混凝土的强度。 图水泥浆的絮凝结构和减水剂作用示意图 （二）减水剂的技术经济效果 1.增大流动性。在用水量及水灰比不变时，混凝土坍落度可增大100?200mm，且不影响混凝土的强度。 2?提高混凝土的强度。在保持流动性及水泥用量不变的条件下，可减少拌和用水 量10 %?15 %，从而降低水灰比，使混凝土强度提高15 %?20 %。 3?节约水泥。在保持流动性及水灰比不变的条件下，可以在减少拌和水量的同时，相应减少水泥用量。 4.改善混凝土的耐久性。 （三）减水剂的种类 按化学成分主要有木质素系、萘系、水溶性树脂类、糖蜜类和复合型减水剂等。 1.木质素系减水剂 包括木质素磺酸钙（木钙）、木质素磺酸钠（木钠）、木质素磺酸镁（木镁）等。其中木钙减水剂应用较多。 木钙减水剂是以生产纸浆或纤维浆剩余下来的亚硫酸浆废液为原料，采用石灰乳中和，经生物发酵除糖、蒸发浓缩、喷雾干燥而制得的棕黄色粉末。 木钙减水剂的适宜掺量，一般为水泥质量的0.2 %?0.3 %。其减水率为10 %? 15 %，混凝土28d抗压强度提高10 %?20%;若不减水，混凝土坍落度可增大
混凝土外加剂合成技术复配技术的工程应用在众多高性能减水剂中，具有梳形分子结构的聚羧酸系减水剂由于其具有减水率高，混凝土坍落度经时损失小，掺量低。等优点，已成为国内外外加剂研究与开发的热点[1~3]。本文在总结现有聚羧酸系减水剂合成方法的基础上，采用了一种新的合成途径，试验合成了 一代号为NKY的聚羧酸系减水剂。 1 现有的合成方法 根据现在公开报道的文献，可以把聚羧酸减水剂的合成方法简单地归结为两类：一是先缩合后共聚；二是先共聚后缩合。 1．1 先缩合后共聚 所谓先缩合后聚合就是先将脂肪族羧酸单体，通常是丙烯酸或甲基丙烯酸单体，与聚乙二醇醚进行缩合反应，在聚醚上引入活性双键，缩合成分子量在200至3000之间的活性大单体，然后由该大单体与各种羧酸单体共聚而得。 T．Hirate等人网采用不同链长的甲氧基聚乙二醇醚与甲墓丙烯酸缩合，再由该大单体与甲基丙烯酸共聚而得一混凝土坍落度保持性很好的外加剂。 M．Ki-noshitam等人先合成了甲基封端的聚氧乙烯丙烯酸酯，然后与丙烯酸钠、烯丙基磺酸钠在水溶液中共聚，制得水溶性共聚物，作为混凝土外加剂使用时，只需添加0．01％—0．2％，便可改善混凝土的和易性，提高了混凝土的强度。 清华大学的李崇智[3]则用过量的丙烯酸与不同分子量的聚乙二醇部分酯化，得到系列的聚乙二醇单丙烯酸酯，再与(甲基)丙烯酸及(甲基)丙烯磺酸钠共聚，所合成减水剂的水泥净浆流动度1h基本无变化。华东理工大学包志军等的[6]合成方法如下：第一步在四口烧瓶中依次按配比加入聚乙二醇单甲醚、对苯二酚、
对甲苯磺酸和甲基丙烯酸，加热搅拌，并升温至110~C，反应5h，得到大分子单体(MAMPEC)；第二步同时滴加MAMPEG、丙烯酸和过硫酸铵水溶液经共聚反应后得成品，该产品在0．8％掺量，时的减水率达25．1％。国内的研究者大多采用此种方法。 这种方法的优点是各官能团的摩尔比率可任意调节，分子设计多样性。但缺点也是很多的，其一是功能性大分子单体的合成难度大，未形成商品化生产，如何保证双羟基的聚乙二醇只有一个羟基与丙烯酸发生酯化反应比较困难，工艺复杂，控制不好则会交联成网状高分子而失去流动性。其二(甲基)丙烯酸活性较大，极易发生聚合，所以在缩合反应时，必然要加入阻聚剂。此时，若阻聚剂含量过小，则聚合在第一步就会发生，使得一部分单体酯化不完全，产物分子量、侧链都会相对减少，这必然会影响到流动性；若阻聚剂量过大，在第一步中虽然能充分起到阻聚作用，但过量的阻聚会影响之后的聚合，使得产物的转化率和分子量都会降低，从而减小流动度。另外，该方法中间产物需经分离提纯后转入第二个反应釜进行共聚合反应，工艺比较复杂，操作不方便，成本较高，影响了该成果转化为工业化生产。 先共聚后缩合 先共聚后缩合是指第一步将一种或几种羧酸类单体在溶液中均聚或共聚成高聚物，分子量由几千至几万不等，第二步由该高聚物与单甲氧基聚乙二醇醚在催化剂作用下发生缩合反应，在高分子主链上引入聚醚侧链。 Grace公司用烷氧基胺作反应物与聚羧酸接枝，由于聚羧酸在烷氧基胺中是可溶的，酰亚胺化比较彻底，反应时，胺反应物加量一般为-COOH摩尔数的10％-20％，反应分两步进行，先将反应混合物加热到高于150℃，反应1．5~3h，然后降温到
我国混凝土外加剂行业现状及发展趋势 各种混凝土外加剂的应用改善了新拌和硬化混凝土的性能，促进了混凝土新技术的发展，促进了工业副产品在胶凝材料系统中更多的应用，有助于节约资源和环境保护，已经逐步成为优质混凝土必不可少的材料。20世纪30年代，国外就开始使用木质素磺酸盐减水剂，60 年代初，日本和西德先后研制成萘系和三聚氰胺系高效减水剂，从90年代开始，日本和欧洲开始使用聚羧酸系高性能减水剂，混凝土外加剂进入了迅速发展和广泛应用时代。在欧洲，90%的混凝土中使用各种混凝土外加剂，其中70%是各种类型的减水剂。我国外加剂的起步较国外稍晚，20世纪50年代开始木质素磺酸盐和引气剂的研究和应用，70年代以后，外加剂的科研、生产和应用取得重大进展，2000年前后逐渐开始对高性能减水剂进行研究，以聚羧酸系减水剂为代表的高性能减水剂在近5年的时间里应用量连续翻番增长。国家基础建设保持高速增长，铁路、公路、机场、煤矿、市政工程、核电站、大坝等工程对混凝土外加剂的需求一直很旺盛，我国的混凝土外加剂行业也一直处于高速发展阶段。 一、混凝土外加剂行业的发展现状 1.外加剂产品的发展情况 2010年1月~3月，中国建筑材料联合会混凝土外加剂分会组织协会会员单位、各省市的理事和各地有关专家、行业管理部门共同参与了2009年全国混凝土外加剂产品产量调查，在对全国各省市外加剂生产企业进行大量调查工作的基础上，根据多个渠道汇总的各省市外加剂产量数据累加，2009年全国各品种外加剂产量见下表。 目前，全国外加剂品种齐全，混凝土外加剂总产量达722.52万吨。各种合成减水剂产量约484.68万吨，各种高效减水剂（萘系、三聚氰胺系、氨基磺酸盐、脂肪族和蒽系减水剂）占全部合成减水剂总量的67%,聚羧酸系高性能减水剂占26%,普通减水剂（木质素磺酸盐减水剂）占7%.2009年其他外加剂的产量分别为引气剂1.6317万吨、膨胀剂126.362万吨、速凝剂100.71万吨（其中固体速凝剂占74.32%,液体速凝剂占25.68%）、缓凝剂（葡萄糖酸钠、糖钙、糖蜜等）9.15万吨。据估算，上述外加剂销售产值达到277.8亿元。 （1）高效减水剂 高效减水剂是在混凝土工作性大致相同时，具有较高减水率的一种外加剂，2009年全国总产量为322.79万吨，其中萘系占高效减水剂总产量的82.53%、脂肪族占12.85%、氨基磺酸盐占2.85%、蒽系占1.32%、三聚氰胺系占0.45%.萘系产量占全部合成减水剂总产量的55%,与2007年相比有所下降；聚羧酸系减水剂占全部合成减水剂的26%,与2007年相比有所上升，但萘系仍然是减水剂中使用量大面广的品种。2009年脂肪族减水剂产量比2007年增长29.93万吨，增加较多，这是由于脂肪族减水剂价格较为便宜，主要用于外加剂的复配，河南、浙江两省为脂肪族减水剂生产的大省。 （2）高性能减水剂 以聚羧酸盐类为主要成分的高性能减水剂具有一定的引气性、较高减水率和良好的坍落度保持性能，是环保型的外加剂。国外20世纪90年代开始使用，日本现在的使用率占高效减水剂的60%~70%,欧美约占20%左右。 从2000年前后，我国混凝土工程界逐渐认识聚羧酸系减水剂。近几年来，在高速铁路建设的带动下，高性能减水剂发展迅猛，并得到了大量推广应用。2007年国内年产量为41.43万吨，2009年依据各省聚羧酸外加剂生产量累加计算，产量为126.83万吨，增长幅度达到206%.聚羧酸外加剂生产量比较大的省市是山西省、江苏省和浙江省。 GB50119《混凝土外加剂应用技术规范》编制组对全国主要的7家聚羧酸原料生产企业的原料销售数量进行调查显示，这7家企业2009年聚羧酸原料销售约15万吨，折合聚羧酸减水剂母液约80万吨。此外，还有一些国外的企业也生产和销售聚羧酸外加剂原料。 高速铁路工程用外加剂主要是聚羧酸系减水剂。外加剂分会对2008年~2009年在建的
混凝土外加剂配方大全 预拌自密实混凝土外加剂预拌自密实混凝土外加剂属于建筑材料领域。本发明具体内容为： (1) 、采用聚羧酸系列缩合物作为抗离析组分、三聚磷酸钠作为保塑组份、萘系高效减水剂作 为基料的复合型高效混凝土外加剂；(2)、聚羧酸系列缩合物的掺入量是萘系高效减水剂的4%?7%; ⑶、三聚磷酸钠的掺入量是萘系高效减水剂的0.4 %?0.8 %;⑷、萘系高效减水剂是两种缩合 度有差异且减水率均大于25%的萘磺酸盐甲醛缩合物高效减水剂复配而成，该两种高效减水 剂的比例为1 ：1。本发明具有较高减水率、抗离析特征，提高了自密实混凝土钢筋间隙通过 能力，能够防止或减少预拌自密实混凝土在运输过程中抗离析性的下降，使自密实混凝土能较 好适应大生产的工艺条件。 建筑用水下抗分散混凝土外加剂本发明属建筑材料技术领域，具体涉及一种建筑用水下抗分散 混凝土外加剂。由甲基纤维素、聚丙烯酰胺、十二烷基剂苯磺酸钠、萘系高效减水剂、硬脂 酸、沸石粉组成，本发明具有在水下直接浇注施工而不分散、不离析，能在水下自填充模板 和自密实的性能，是提高混凝土在水下浇注后的结构体性能、简化水下浇注工艺、节省劳力和 避免对附近水域造成环境污染的重要材料，备受工程界的重视。 水下混凝土外加剂一种用于水中灌注的水下混凝土外加剂，是由聚丙烯酰胺与页岩灰或与硅粉 混合而成。可含有B —萘磺酸甲醛缩合物等阴离子表面活性剂。掺入该外加剂的水泥、砂浆 或混凝土拌合物从中自由落下进行灌注时不离析、不分散，保持灌注硬化物的性质不变，成本 较低。可用一般施工方法进行水下灌注混凝土、水下浆锚、水下灌浆等快速施工。从天然产物 制备和加工混凝土外加剂的新方法本发明公开了一种用糖甘蔗衍生物生产减水塑化剂和缓凝塑 化剂的混凝土外加剂的方法。这种外加剂可以改善混凝土的结构特性，使其塑性和比重都有所 改进，并改变其养护时间。 一种纤维素硫酸酯型混凝土外加剂本发明涉及混凝土外加剂。$为改善水泥混凝土的性能，满 足不同工程对水泥混凝土的特殊要求，通常加入各种外加剂。本发明提供一种含有纤维素硫酸 酯的新型混凝土外加剂，它对水泥混凝土具有优良的应用性能，能大幅度地提高水泥混凝土的 流动性，力学强度及其它性能。 喷射混凝土外加剂一种与水泥组合物一起使用的促凝外加剂，特别是喷射混凝土，包含硫酸铝和至少一种链烷醇胺。优选的外加剂也包含一种稳定剂，其优选地选自含水的稳定聚合物分散液和海泡石硅酸镁。 一种混凝土外加剂的制造方法本发明是一种水泥混凝土外加剂的制备方法。$为改善水泥和混
混凝土外加剂是在搅拌混凝土过程中掺入，占水泥质量5%以下的，能显著改善混凝土性能的化学物质，在混凝土中掺入外加剂，具有投资少、见效快、技术经济效益显著的特点。随着科学技术的不断进步，外加剂已越来越多地得到应用，外加剂已成为混凝土除4种基本组分以外的第5种重要组分。请大家总结国内外各种混凝土外加剂种类以及各种外加剂的特性、适用范围。 混凝土分为四个种类： 1.改善混凝土拌合物流变性能的外加剂。包括减水剂、引气剂和泵送剂。 2.调节混凝土凝结时间、硬化性能的外加剂。包括缓凝剂、早强剂和速凝剂。 3.改善混凝土耐久性的外加剂。包括引气剂、防水剂和阻锈剂等。 4.改善混凝土其他性能的外加剂。包括加气剂、膨胀剂、防冻剂、着色剂、防水剂和泵送剂。 具体的外加剂的的特性、适用范围： 普通减水剂：减水剂是一种在维持混凝土坍落度不变的条件下，能减少拌合用水量的混凝土外加剂。它的作用是加入混凝土拌合物后对水泥颗粒有分散作用，能改善其工作性，减少单位用水量，改善混凝土拌合物的流动性；或减少单位水泥用量，节约水泥。它的适用范围~特别适用于配制高耐久、高流态、高保坍、高强以及对外观质量要求高的混凝土工程。对于配制高流动性混凝土、自密实混凝土、清水饰面混凝土极为有利。 早强剂：早强剂是指能提高混凝土早期强度，并且对后期强度无显著影响的外加剂。早强剂的主要作用在于加速水泥水化速度，促进混凝土早期强度的发展；既具有早强功能，又具有一定减水增强功能。它的适用范围最适宜初冬和早春季节在低温条件下施工。
缓凝剂：是一种降低水泥或石膏水化速度和水化热、延长凝结时间的添加剂，在商品混凝土中掺人缓凝剂的目的是为了延长水泥的水化硬化时间，使新拌混凝土能在较长时间内保持塑性，从而调节新拌混凝土的凝结时间。它的适用范围~缓凝剂可用于大体积混凝土、碾压混凝土、炎热气候条件下施工的混凝土、大面积浇筑的混凝土、避免冷缝产生的混凝土、需较长时间停放或长距离运输的混凝土，及其他需要延缓凝结时间的混凝土。缓凝高效减水剂可制备高强高性能混凝土。引气剂：为改善混凝土坍落度、流动性和可塑性，在混凝土拌合物在拌和过程中引入空气而形成大量微小、封闭而稳定气泡的外加剂。掺引气剂能改善混凝土坍落度、流动性和可塑性。减少混凝土泌水和离析，提高混凝土的均质性。提高混凝土的抗折强度，当含气量为3%－5%时，抗折强度提高10%－20%。可以让混凝土的热扩散及传导系数降低，提高了混凝了混凝土抗冻性、抗盐渍性、抗渗性、耐硫酸盐侵蚀及抗碱集料反应性能。适用范围！~主要用于泌水要求的混凝土工程。用于水工、港工等有抗冻性、耐久性要求的混凝土工程。用于建筑砂浆及轻质发泡混凝土等。 高效减水剂：在混凝土塌落基本相同条件下，能大幅度减少拌合物用水量的外加剂。高效减水剂对水泥有强烈分散作用，能大大提高水泥拌合物流动性和混凝土坍落度，同时大幅度降低用水量，显著改善混凝土工作性。但有的高效减水剂会加速混凝土坍落度损失，掺量过大则泌水。减水剂能大幅度降低用水量从而显著提高混凝土各龄期强度。在保持强度恒定时，则能节约水泥10%或更多。。在一个就是减水剂氯离子含量微少，对钢筋不产生锈蚀作用。能增强混凝土的抗渗、抗冻融及耐腐蚀性，提高了混凝土的耐久性。应用范围~几乎所有国家重大、重点工程中，尤其在水利、水电、水工、海工、桥梁等工程中，聚梭酸系减水剂得
混凝土作用及种类 混凝土的是指在混凝土拌和过程中掺入的能显着改善砼的性能的物质。其掺量一般不大于的5%。由于外加剂对的改善，它在中应用的比例越来越大，不少国家使用掺外加剂的混凝土已占混凝土总量的60%～90%,因此，外加剂逐渐成为混凝土占的第五种。 一、外加剂分类 混凝土外加剂种类繁多，根据《的分类、命名与定义》规定，混凝土外加剂按其主要功能分为四类： 1.改善工作性的外加剂：减水性、、 2.调节凝结硬化时间的外加剂：缓凝剂、早强剂、 3.改善耐久性的外加剂：阻锈剂、、引气剂 4.改善其它性能的外加剂：加气剂、着色剂、、 二、 减水剂是指在砼基本相同条件下，加入能显着减少拌和的外加剂。 (一) 减水剂的作用机理 减水剂为活性物质，其分子由和两个部分组成。水泥加水拌和，成絮凝结构，包裹一部分拌和水，降低了流动性。减水剂的作用机理表现在以下三个方面：（1）其疏水基团定向吸附于水泥表面，亲水基团指向，使水泥颗粒表面带
有相同，作用使水泥颗粒分开，放出絮凝结构，增加流动性； （2）亲水基吸附大量，增加水泥颗粒表面水膜，起润滑作用，改善工作性； （3）减水剂降低表面张力，水泥颗粒更易湿润，使比较充分，从而提高混凝土的。 ? 图水泥浆的絮凝结构和减水剂作用示意图 (二) 减水剂的 1.增大流动性。在用水量及不变时，可增大100～200mm，且不影响混凝土的强度。 2.提高混凝土的强度。在保持流动性及水泥用量不变的条件下，可减少拌和用水量10％～15％，从而降低水灰比，使混凝土强度提高15％～20％。 3.节约水泥。在保持流动性及水灰比不变的条件下，可以在减少拌和的同时，相应减少水泥用量。 4.改善混凝土的耐久性。 (三)减水剂的种类 按主要有系、萘系、类、糖蜜类和复合型减水剂等。 1.木质素系减水剂 包括木质素磺酸钙（木钙）、木质素磺酸钠（木钠）、木质素磺酸镁（木镁）
外加剂小料的作用 1、硫酸钠（元明粉）俗称芒硝作用在外加剂里做早强成分 2、三聚酸钠，工业名（五钠）混凝土外加剂里用于缓凝成分 3、六偏磷酸钠作为缓凝剂使用 4、柠檬酸、柠檬酸钠；掺量一般为0.03%-0.1%，都起缓凝作用，但是后者比前者效果好 5、葡萄糖酸钠，特点在高温下缓凝效果好 6、亚硝酸钠（亚钠）起防冻作用 7、亚硝酸钙也起防冻作用 8、K-12,引气作用 9、纤维起增稠作用 10、消泡剂起消泡作用 11、保塌剂（麦芽糊精）起缓凝作用 12、木钙的最佳掺量为0.25%夏季用木钙和糖钙易产生假凝 13、白糖气温越低缓凝效果越好 2、外加剂种类 减水剂：木质素磺酸钙（钠）/木质素磺酸镁；腐植酸盐、糖钙； 早强剂：亚硝酸钠/ NaNO2、亚硝酸钙/ Ca（NO2）2、硝酸钠/ NaNO3硝酸钙/ Ca（NO3）2、硝酸钾/ KNO3；氯化铁/ FeCL3、氯化铝/ ALCL3、氯化钠/ NaCL、氯化钙/ CaCL2氯化镁/ MgCL2、氯化铵/NH4CL、氯化亚锡/ SnCl2、铝酸钠/ NaALO2
缓凝剂：硼酸/ H3BO3、十水硼酸钠/ Na2B4O7·10H2O；硝酸锌/ Zn （NO3）2、硫酸锌/ ZnSO4、氯化锌ZNCL2；柠檬酸/ C6H8O7·H2O、柠檬酸钠/ C6H5Na3O7·2H2O；葡萄糖/ C6H12O6、葡萄糖酸钠 / C5H11O5COONa；酒石酸/ C4H6O6、酒石酸钠钾 / C4H4KNaO6·4H2O；棉白糖、赤砂糖、糖蜜、庚糖、庚糖酸钠、黄原胶、温轮胶、膦、丙三醇/C3H5（OH）3、糊精、环糊精、木质素等。 引气剂：松香皂、松香热聚物、皂化妥尔油；十二烷基苯磺酸钠等有很多
混凝土外加剂分类与技术指标 一、总体分类 1、高效减水剂 主要是以萘为原料的萘磺酸钠甲醛综合物，是一种新型化学外加剂，其化学性能有别于普通减水剂。掺量较多时，减水率可达20%以上。 高效减水剂的品种，以原料来分，主要分为： 以萘为原料的萘横酸钠甲醛综合物 以三聚氰胺为原料的横化三聚氰胺甲醛树脂 以蒽油为原料的聚次甲蒽磺酸钠 以甲基萘为原料的聚次甲基萘磺酸钠 以古马隆为原料的氧茚树脂磺酸钠 以栲胶为原料的高效减水剂 最近研究开发的胺基磺酸盐等其他高效减水剂。 从总量上看，90%以上是萘系减水剂。密胺树脂系高效减水剂，在国内差不多是与萘系减水剂同时出现的，目前国内也有近20家厂生产，但这些厂的生产规模较小，最大的液体年产量也只有1000～2000吨。 2、膨胀剂主要特性是掺入混凝土后能起抗裂防渗作用，它的膨胀性能可补偿混凝土硬化过程中的收缩，在限制条件下成为自应力混凝土。 我国生产的膨胀剂主要品种有： U型膨胀剂（生、熟明矾、石膏等组成） 复合膨胀剂（CEA） 铝酸钙膨胀剂（AEA—高强熟料、天然明矾石、石膏） EA-L膨胀剂（生明矾石和石膏等组成） FN-M膨胀剂（硫铝酸盐混凝土膨胀剂） CSA微膨胀剂（硫铝酸钙等） 脂膜石灰膨胀剂（石灰、硬酯酸等） 3、速凝剂是调节混凝土（或砂浆）凝结和硬化速度的外加剂，它能加速水泥的水化作用，缩短时间，用于喷射混凝土施工。 速凝剂的主要品种有： 红星一型速凝剂（NaAlO2、石膏等） 711型速凝剂（NaAlO2、石膏等） 阳泉I型速凝剂（NaAlO2、CaO、ZnO等） 尧山型（NaAlO2） 731型（NaAlO2） 782型（NaAl2、矾泥、石灰） 785型（水玻璃、重络酸竹等）
混凝土外加剂 混凝土外加剂的分类、命名与定义 一、引言 1 1 本标准适用于水泥混凝土外加剂的分类与命名，并对每一种被命名的外加剂给以定义。凡符合本标准第2、3章混凝土外加剂定义的每一种产品都应归属于本标准的某一类，并给予名称。 本标准也适用于水泥净浆或砂浆用外加剂。 1 2 每种外加剂按其具有的一种或多种功能给出定义，并根据其主要功能命名。复合外加剂具有一种以上的主要功能，按其一种以上功能命名。 1 3 混凝土外加剂是在拌制混凝土过程中掺入，用以改善混凝土性能的物质。掺量不大于水泥质量的5%(特殊情况除外)。 1 4 本标准参照采用国际标准草案ISO/DIS 7690。 二、混凝土外加剂的分类 混凝土外加剂按其主要功能分为四类： 2 1 改善混凝土拌合物流变性能的外加剂。包括各种减水剂、引气剂和泵送剂等。 2 2 调节混凝土凝结时间、硬化性能的外加剂。包括缓凝剂、早强剂和速凝剂等。 2 3 改善混凝土耐久性的外加剂。包括引气剂、防水剂和阻锈剂等。 2 4 改善混凝土其它性能的外加剂。包括加气剂、膨胀剂、着色剂、防水剂和泵送剂等。 三、混凝土外加剂的名称及定义 3 1 普通减水剂water-reducing admixture 在混凝土坍落度基本相同的条件下，能减少拌合用水量的外加剂。 3 2 早强剂hardening accelerator 加速混凝土早期强度发展的外加剂。 3 3 缓凝剂set retarder 延长混凝土凝结时间的外加剂。 3 4 引气剂air entraining admixture 在搅拌混凝土过程中能引入大量均匀分布、稳定而封闭的微小气泡的外加剂。 3 5 高效减水剂superplasticizer 在混凝土坍落度基本相同的条件下，能大幅度减少拌合用水量的外加剂。 3 6 早强减水剂hardening accelerating and water reducing admixture 兼有早强和减水功能的外加剂。 3 7 缓凝减水剂set retarding and water-reducing admixture 兼有缓凝和减水功能的外加剂。 3 8 引气减水剂air entraining and water reducing admixture
. 重庆三环高速公路合川至长寿段 03合同段 混凝土外加剂复配站建设项目可行性分析报告 中交隧道局重庆长合高速公路项目第三项目部 二0一六年一月 . . 目录
1、前言 (2) 2、目的 (2) 3、产品资质 (2) 4、技术保证 (3) 5、外加剂的种类 (3) 6、生产工艺的确定 (3) 7、建厂选址 (5) 8、公共设施 (6) 9、环境保护及消防 (6) 10、人员配备 (6) 11、预算投资 (6) 12、效益分析 (7) 13、结论 (9) . . 混凝土外加剂复配厂建设项目可行性分析 1、前言 混凝土外加剂的使用是现代混凝土组份中，除水泥、砂、石、掺和料（粉煤灰和矿粉）、水以外必不可少组成部分。混凝土外加剂的掺入在提高混凝土的工作性及耐久性等性能的同时还在一定程度上降低混凝土成本节约了原材料，降低水泥用量，具有一定的经济性和社会价值。 2、目的
之前好多铁路或公路项目，外加剂在使用过程中存在质量波动，混凝土施工时因外加剂质量不稳定的情况下，通常采取的措施是提高掺量或联系厂家到施工现场进行调整，影响到了施工进度及成本管理，因此普及外加剂生产技术建设自己的外加剂复配站，能够促进项目部更多人员对外加剂生产技术的学习，掌握外加剂生产调配要点，做好混凝土施工前准备工作，使本项目工程全面提升建筑及施工的技术水平，同时节约成本。所以推广混凝土外加剂复配站建设，这就为我们施工单位的发展提供了机遇。 3、产品资质 可采用购买母液生产厂家的资质，以生产厂家的资质为支撑，使本项目自己生产的外加剂产品能够被相关部门认可。. . 本项目自己加工生产的外加剂能够被相关部门认可。 4、技术保证 生产厂家针对本项目工程配备技术质量保证小组，至少1名技术 主管2名技术人员一辆交通工具，对进场母液生产外加剂的调配过程进行指导，跟踪混凝土的状态变化，能够及时有效的调整外加剂生产配方，保证混凝土施工质量正常。 5、外加剂的种类 (1) 外加剂分为奈系减水剂（粉剂）和聚羧酸减水剂（水剂）。 (2 奈系减水剂，特点：低碱、低硫酸钠、对水泥适应性强、适用于 高效减水和增强的流态混凝土、蒸养混凝土等。 (3) 聚羧酸减水剂属近年来第三代减水剂，特点：高效减水率、掺量
混凝土外加剂的分类与品种 目前我国较为普遍生产使用的外加剂可分为6大类几十个品种。 高效减水剂 主要是以萘为原料的萘磺酸钠甲醛综合物，是一种新型化学外加剂，其化学性能有别于普通减水剂。掺量较多时，减水率可达20%以上。 高效减水剂的品种，以原料来分，主要分为： 以萘为原料的萘横酸钠甲醛综合物考试吧 以三聚氰胺为原料的横化三聚氰胺甲醛树脂 以蒽油为原料的聚次甲蒽磺酸钠 以甲基萘为原料的聚次甲基萘磺酸钠 以古马隆为原料的氧茚树脂磺酸钠 以栲胶为原料的高效减水剂 最近研究开发的胺基磺酸盐等其他高效减水剂。 从总量上看，90%以上是萘系减水剂。密胺树脂系高效减水剂，在国内差不多是与萘系减水剂同时出现的，目前国内也有近20家厂生产，但这些厂的生产规模较小，最大的液体年产量也只有1000～2000吨。 膨胀剂主要特性是掺入混凝土后能起抗裂防渗作用，它的膨胀性能可补偿 混凝土硬化过程中的收缩，在限制条件下成为自应力混凝土。 我国生产的膨胀剂主要品种有： U型膨胀剂（生、熟明矾、石膏等组成） 复合膨胀剂（CEA） 铝酸钙膨胀剂（AEA—高强熟料、天然明矾石、石膏）
EA-L膨胀剂（生明矾石和石膏等组成） FN-M膨胀剂（硫铝酸盐混凝土膨胀剂） CSA微膨胀剂（硫铝酸钙等） 脂膜石灰膨胀剂（石灰、硬酯酸等） 速凝剂是调节混凝土（或砂浆）凝结和硬化速度的外加剂，它能加速水泥的水化作用，缩短时间，用于喷射混凝土施工。 速凝剂的主要品种有： 红星一型速凝剂（NaAlO2、石膏等） 711型速凝剂（NaAlO2、石膏等） 阳泉I型速凝剂（NaAlO2、CaO、ZnO等） 尧山型（NaAlO2） 731型（NaAlO2） 782型（NaAl2、矾泥、石灰） 785型（水玻璃、重络酸竹等） 木质素外加剂是常用的普通型减水剂，也是一些复合型外加剂主要原料之一。因价格较便宜，使用比较广泛。 缓凝剂目前主要使用的产品有糖钙、糖密等。用作缓凝剂还有羟基酸（柠檬酸、酒石酸、葡萄糖酸、水杨酸、乙酸、马来酸、单宁酸、乙糖酸等），碳水 化合物（蔗糖）或其他一些化合物（丙三醇、聚乙烯、甲基硅铝酸钠、对氨基苯磺酸等）。复合型外加剂根据工程需要，以上述的各种组成为主，再加入其他组分复合而成。如防冻剂、早强减水剂、泵送剂、防水剂、引气减水剂、缓凝减水剂、缓凝高效减水剂、水下混凝土用外加剂、灌浆剂等。
混凝土外加剂的性能作用 砼人最初使用外加剂，仅仅是为了节约水泥用量，但随着建筑技术的发展，掺用外加剂已成为改善混凝土性能的主要措施。 例： ◆ 高效减水剂，使得大流动度混凝土、自密实混凝土、高强混凝土得到应用； ◆增稠剂，使得水下混凝土的性能得以改善； ◆缓凝剂，使得水泥的凝结时间得以延长，从而减少混凝土坍落度损失，延长施工操作时间； ◆防冻剂，使溶液冰点得以降低，在冰晶结构变形的情况下也不会造成冻害，从而在负温下仍进行正常施工。 外加剂在改善混凝土的性能方面到底具有哪些作用呢？ ◆可以减少混凝土的用水量，或者不增加用水量就能增加混凝土的流动度； ◆可以调整混凝土的凝结时间； ◆减少混凝土泌水和离析，改善其和易性； ◆可以减少混凝土坍落度损失，增加泵送混凝土的可泵性； ◆可以减少混凝土收缩开裂，加入膨胀剂还可以补偿收缩； ◆延缓混凝土初期水化热，降低大体积混凝土的温升速度，减少裂缝发生； ◆提高混凝土早期强度，防止混凝土在负温下冻结； ◆提高强度，增加混凝土的抗冻性、抗渗性、抗磨性以及耐腐蚀性； ◆控制碱一骨料反应，阻止钢筋锈蚀，减少氯离子扩散；
◆复配可制成其他特殊性能的混凝土； ◆可以降低混凝土粘度系数等。 在混凝土中加人外加剂后，因其品种不同，所以产生的作用也各异。但大部分是产生物理作用，例如吸附于水泥粒子表面形成吸附膜，改变电位，从而产生不同的吸力或斥力；有些外加剂会破坏絮凝结构，提高水泥扩散体系的稳定性，以改善水泥水化的条件；有些能形成大分子结构，改变水泥粒子表面的吸附状态；有些则会降低水的表面张力及表面能等；只有少数外加剂是直接参与化学反应，与水泥作用生成新的化合物。
刚性防水材料包括防水混凝土、防水砂浆。1.1防水混凝土 防水混凝土是对普通混凝土的配合比进行专门设计或在普通混凝土中掺入少量防水外加剂、掺合料或钢纤维、合成纤维等，通过调整配比，精心施工与养护，来抑制或减少混凝土内部的孔隙率，改变其孔隙特征，加大其界面的密实性，从而达到防水的目的。 1）防水混凝土分类、基本特点及适用范围见表1.1-1。 表1.1-1 防水混凝土的分类、特点及适用范围 2）防水混凝土的规格 防水混凝土是根据结构所需的抗渗等级和防裂要求而配制的。 3）混凝土的材料组成 防水混凝土主要由水泥、石子、砂子、水和外加剂或掺合料组成。4）执行标准 防水混凝土应符合《地下工程防水技术规范》G B 50108-2001、《地下防水工程质量验收规范》G B 50208-2002和《屋面工程质量验收规范》G B 50207-2002的规定。5）设计选用要点 （1)防水混凝土应通过调整配合比，掺外加剂、掺合料或钢纤 维、合成纤维配制而成，抗掺等级不得小于S6。（2)地下工程防水混凝土的设计抗渗等级，应符合表1.1-2的 规定。 （3)防水混凝土的施工配合比应通过试验确定，抗渗等级应比 设计要求提高一级（0.2MPa）。 （4)防水混凝土的环境温度不得高于80℃；处于侵蚀性介质 中，防水混凝土的耐侵蚀系数不应小于0.8。（5)地下工程防水混凝土结构底板的混凝土垫层，强度等级不 应小于C15，厚度不应小于100mm，在软弱土层中不应小于150mm。 （6)地下工程防水混凝土结构应符合以下的规定：①结构厚度不应小于250mm。 ②裂缝宽度不得大于0.2mm，并不得贯通。③迎水面钢筋保护层的厚度不应小于50mm，其允许偏差为±10mm。 （7)防水混凝土使用的水泥强度等级不应低于32.5 MPa。 （8)每立方米防水混凝土中各类材料的总碱量（Na 2O当量） 不得大于3kg。 （9)防水混凝土（结构混凝土）最大氯离子含量应符合表1.1-3 的规定。 表1.1-2 防水混凝土设计抗渗等级 1刚性防水材料
