图像处理第一章1.印刷复制工艺过程分为：印前处理、印刷、印后加工三个阶段。
2.印前处理是指:为印刷过程的实施，在印刷开始之前，对原始图文信息进行处理，生成用于印刷的成像信息或由此成像信息制作出印版实体的过程。
3.印前信息处理主要承担了两类信息处理工作：第一类是按照印刷产品的样式和规格要求，进行信息的转换和处理；主要处理有：文字输入和排版、图形绘制、生成和处理、图像的采集、编辑\创意性变换、品质增强校正、分色转换、文字、图形、图像的页面组合处理、多个页面的印刷版面组合处理。
第二类是：将符合样式\规格要求的页面和版面图文信息转换成可以用于记录成像的信息。
包括：文字和图形的栅格化处理、图像加网。
4.对于数字化的文字信息处理而言，需要两个基础条件，即：文字的编码和文字字形的描述。
5.图形是由人工或由计算机构造的、具有某种形体特征的二维和三维视觉信息体。
6.图形的形体特征可以用直线、曲线、曲面等数学函数加上相关的参数进行描述。
7.图像是自然界存在或由人工制作的、一般由大量微小像素组成的二维和三维视觉信息。
图像具有很强的真实感。
8.文字和图像的联系有区别。
区别在于：文字这种特殊图形具有含义，与语言紧密相关，非文字的一般图形虽然也可能具有某种标示和象征意义，但通常与语义的联系不如文字直接和紧密，不同的字符具有各异的形状；同一字符的造型也会因字体不同而有差异，表现了字体分格的多样性。
9.凸印版和胶印版具有二值性。
第二章1.加网的技术可分为：调幅加网、调频加网、调频或调幅混合加网、光学密度调制型、面积率\光学密度双调制型2.调幅加网的特点：网点面积随图像的深浅变化，网点出现的空间频率固定，网点按行列排布。
3.调频加网的特点：网点面积固定，网点出现的空间频率随图像的深浅变化，网点在微观上呈现随机分布。
4.调频调幅混合加网：网点面积和网点出现得空间频率都随图像深浅变化。
5.加网线数的选择：应根据产品质量等级要求：印刷幅面尺寸、承印材料的质量和印刷设备的状况进行合理的选择产品质量要求高、幅面尺寸低、承印材料质量高、印刷设备精良且状态较好时，可以选择高加网线数：而幅面尺寸大、承印材料质量低、印刷设备精度不高，应选择较低的加网线数，避免网点面积率扩大过高、小面积率网点丢失，造成图像的层次损失。
一、名词印刷:使用印版或其他方式将原稿上的图文信息转移到承印物上的工艺技术。
原稿:是制版所依据的实物或载体上的图文信息。
印版:是用于传递油墨至承印物上的印刷图文载体。
油墨:是印刷过程中被转移到承印物上的成像物质。
它主要由色料、连结料和辅助剂组成。
承印物:是指能接受油墨或吸附色料并呈现图文的各种物质。
特种印刷:是采用不同于一般制版、印刷、印后加工方法和材料生产供特殊用途的印刷方式的总称。
包装印刷:以满足包装要求为目的，在包装材料、包装容器上印刷图文。
色光加色法:按红、绿、蓝三原色的加色混合原理生成新色光的方法为色光加色法。
色料减色法:指按黄、品红、青三原色料（如颜料、油墨）减色混合原理成色的方法。
阶调:在图像复制中，用以定性描述像素的明亮程度。
层次:层次是指图像上最亮到最暗阶调的密度等级。
通常用灰梯尺来量度。
龟纹:任何两种周期性结构的图案叠加时，很可能产生第三种周期性结构，即莫尔花纹，当莫尔花纹十分醒目，对正常图案产生干扰时，就称作龟纹。
连续调:色调值是连续渐变的画面阶调称为连续调.网目调：用网点大小表现的画面阶调。
网屏线数:是指网屏上单位长度内所含有的平行线的数目（线数/英寸、线数/厘米）网距:丝网版与承印物之间的距离。
网线角度:基准线与网目线的夹角。
平凹版:图文略低于（1～5μm ）空白部分的平印版。
平凸版:图文略高于空白部分的平印版。
PS版预涂感光树脂版预先涂布的感光层可随时进行晒版平印版网墙用白线网屏晒版，使碳素纸上的感光胶层形成网格上垫:俗称“贴滚筒”，即在衬垫（压印滚筒）上进行垫贴、刮挖的工艺过程。
下垫:在版托的背面进行垫或撤（在底板下贴纸片或把底板下的纸片撕掉）。
丝网开度:是指网孔面积的平方根，用K表示，它是表示网孔大小的物理量。
丝网目数:丝网目数是指单位长度内所含丝的根数（目/厘米或目/英寸）。
网框:是用来固定丝网的装置。
绷网:是把丝网以一定的张力绷紧并固定在网框上，以作为丝印版图文的支持体。

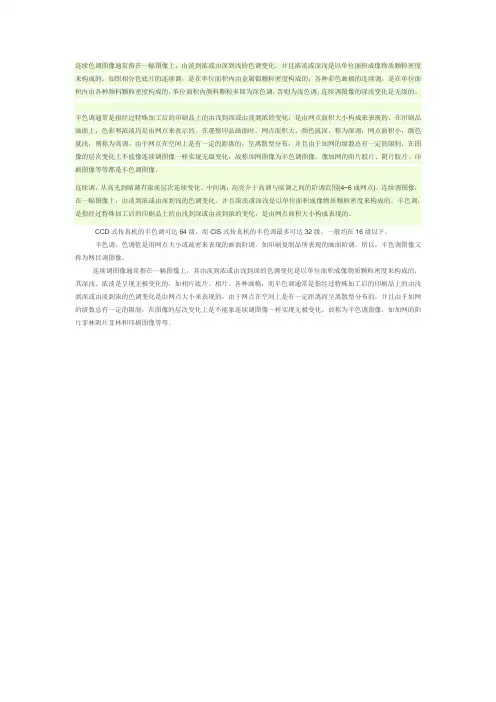

连续色调图像通常指在一幅图像上，由淡到浓或由深到浅的色调变化，并且浓淡或深浅是以单位面积成像物质颗粒密度来构成的。
如照相分色底片的连续调，是在单位面积内由金属银颗粒密度构成的；各种彩色画稿的连续调，是在单位面积内由各种颜料颗粒密度构成的，单位面积内颜料颗粒多即为深色调，否则为浅色调。
连续调图像的深浅变化是无级的。
半色调通常是指经过特殊加工后的印刷品上的由浅到深或由淡到浓的变化，是由网点面积大小构成来表现的。
在印刷品画面上，色彩和浓淡均是由网点来表示的。
在观察印品画面时，网点面积大，颜色就深，称为深调；网点面积小，颜色就浅，则称为高调。
由于网点在空间上是有一定的距离的，呈离散型分布，并且由于加网的级数总有一定的限制，在图像的层次变化上不能像连续调图像一样实现无级变化，故称加网图像为半色调图像。
像加网的阳片胶片、阴片胶片、印刷图像等等都是半色调图像。
连续调：从高光到暗调有浓淡层次连续变化。
中间调：高亮介于高调与暗调之间的阶调范围(4~6成网点)。
连续调图像：在一幅图像上，由淡到浓或由深到浅的色调变化。
并且浓淡或深浅是以单位面积成像物质颗粒密度来构成的。
半色调：是指经过特殊加工后的印刷品上的由浅到深或由淡到浓的变化，是由网点面积大小构成表现的。
CCD式传真机的半色调可达64级，而CIS式传真机的半色调最多可达32级，一般均在16级以下。
半色调：色调值是用网点大小或疏密来表现的画面阶调，如印刷复制品所表现的画面阶调。
所以，半色调图像又称为网目调图像。
连续调图像通常指在一幅图像上，其由淡到浓或由浅到深的色调变化是以单位面积成像物质颗粒密度来构成的，其深浅、浓淡是呈现无极变化的，如相片底片、相片、各种画稿；而半色调通常是指经过特殊加工后的印刷品上的由浅到深或由淡到浓的色调变化是由网点大小来表现的，由于网点在空间上是有一定距离而呈离散型分布的，并且由于加网的级数总有一定的限制，在图像的层次变化上是不能象连续调图像一样实现无极变化，故称为半色调图像，如加网的阳片菲林阴片菲林和印刷图像等等。
29第三章 图像阶调复制原理图像的阶调是图像的三大主要特征之一，在复制图像时，应力求准确地再现原稿图像的阶调，但由于原稿图像的阶调往往变化非常丰富（实际是连续变化的），而实际印刷中无法直接再现连续阶调的图像层次，因此须采用特殊的复制技术，即加网技术来再现图像丰富的层次。
3．1 概述一幅连续调图像在视觉上从白到黑可以有无数个阶调。
人的视觉可以分辨至少64个阶调，一般可以分辨100个阶调，所以进行图像复制时，应该至少复制出100个阶调。
而在印刷中却因为印刷复制条件的限制，对图像阶调只存在两种表达形式，即图像处印油墨、空白处不印油墨，各种层次的再现只有通过加网才可以实现，即用许多网点来再现每一个色调层次。
由于人眼观察印刷品时，见到的是单位面积内网点的整体组合效果，所以看见的是一个细腻的图像。
3.1.1 连续调与网目半色调一幅照片或画稿图像的明暗变化即层次往往是连续的，具有这种性质的图像即层次连续变化的图像叫连续调图像。
如果用密度来表示，连续则表示从最低密度到最高密度之间有无数多个连续变化的密度值。
彩色图像也满足这个条件，用彩色密度仪测量时，就可以出现从白色到饱和色之间的所有密度值。
在对连续调图像进行复制时，理论上讲，应可以通过不同厚度的油墨层来再现图像连续变化的层次，但由于印刷墨层的厚度有限（一般胶印墨层厚3~5μm ，凸印墨厚5~20μm ，丝印墨厚20~100μm ，凹印墨厚10~30μm ），而且平版印版和凸印印版上只有着墨部分和非着墨部分，实际复制时无法通过改变油墨层的厚度来再现丰富的图像层次，因此，人们不得不将连续调图像分解，用不连续的图像再现其层次的变化，通常通过加网的方式实现图像分解，使图像分解成为大小不同或分布频率不同而黑度相同的网点，以此来模拟连续调的视觉效果，如图3－1所示，具有这种特征的图像叫做半色调图像，亦可称为网目半色调图像，所以半色调图像中实际只有两个密度值——黑与白，但视觉上感觉图像是有层次变化的。

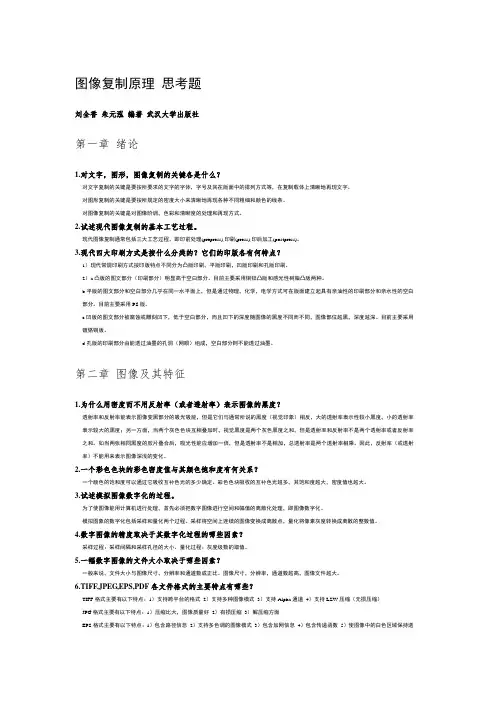

图像复制原理思考题刘全香朱元泓编著武汉大学出版社第一章绪论1.对文字，图形，图像复制的关键各是什么？对文字复制的关键是要按所要求的文字的字体，字号及其在版面中的排列方式等，在复制载体上清晰地再现文字。
对图形复制的关键是要按所规定的密度大小来清晰地再现各种不同粗细和颜色的线条。
对图像复制的关键是对图像阶调，色彩和清晰度的处理和再现方式。
2.试述现代图像复制的基本工艺过程。
现代图像复制通常包括三大工艺过程，即印前处理(prepress),印刷(press),印后加工(postpress)。
3.现代四大印刷方式是按什么分类的？它们的印版各有何特点？1）现代常规印刷方式按印版特点不同分为凸版印刷，平版印刷，凹版印刷和孔版印刷。
2）a.凸版的图文部分（印刷部分）明显高于空白部分。
目前主要采用铜锌凸版和感光性树脂凸版两种。
b.平版的图文部分和空白部分几乎在同一水平面上，但是通过物理，化学，电学方式可在版面建立起具有亲油性的印刷部分和亲水性的空白部分。
目前主要采用PS版。
c.凹版的图文部分被腐蚀或雕刻凹下，低于空白部分，而且凹下的深度随图像的黑度不同而不同，图像部位越黑，深度越深。
目前主要采用镀铬铜版。
d.孔版的印刷部分由能透过油墨的孔洞（网眼）组成，空白部分则不能透过油墨。
第二章图像及其特征1.为什么用密度而不用反射率（或者透射率）表示图像的黑度？透射率和反射率能表示图像变黑部分的吸光吸能，但是它们与通常所说的黑度（视觉印象）相反，大的透射率表示性较小黑度，小的透射率表示较大的黑度；另一方面，当两个灰色色块互相叠加时，视觉黑度是两个灰色黑度之和，但是透射率和反射率不是两个透射率或者反射率之和。
如当两张相同黑度的胶片叠合后，吸光性能应增加一倍，但是透射率不是相加，总透射率是两个透射率相乘。
因此，反射率（或透射率）不能用来表示图像深浅的变化。
2.一个彩色色块的彩色密度值与其颜色饱和度有何关系？一个颜色的饱和度可以通过它吸收互补色光的多少确定。
印刷工程导论复习思考题参考答案第一章印刷综述1.在印刷术发明之前,有哪些记录文字的方法?答:结绳记事、刻木记事、图画、文字。
2.在印刷术发明之前,有哪些文字复制方法?答:印章、拓石。
3.简述从雕版印刷到彩色套版的发展过程?答:(1)雕版印刷:产生:唐初(公元7世纪)工艺:木板(一定厚度、大小)---刷浆糊---反贴原稿(薄而透明的纸上)---刻去非图文部分---印版----印版上墨---铺纸----刷印----揭下(2)套版印刷:14世纪发明,源于朱墨本同一幅面上印两色以上的印刷方式(只套不叠)用于印刷文字书籍(3)鋀版印刷:17世纪发明根据原稿设色的深浅浓淡和阴阳背向不同分色,刻成多块印版,依据色调套印或叠印。
用于复制图画。
4.活字的发展经历了哪些阶段?答:第一阶段:宋毕升发明胶泥活字工艺:制活字,排版,印刷(原理同铅活字印刷)第二阶段:元初(13世纪70年代)锡活字。
第三阶段:元(1297-1298)王桢发明木活字,轮转排字架。
第四阶段:15世纪末铜活字(晚于朝鲜1403)。
第五阶段:15世末16世初铅活字(晚于朝鲜1436,欧洲1450)。
5.谷登堡对近代印刷术有哪些贡献?答:(1)以字母为活字。
(2)应用压印原理制成简单的木质印刷机——为印刷机械化开创了道路。
(3)创造金属字模使活字规格得到严格控制,便于排版。
6.什么是短版?答:短板印刷又称数字印刷,是将原稿上的图文信息数据化,并将数字文件直接转换成印刷品的一种印刷方式。
数字印刷过程中不需要印版和压力。
7.什么是印刷?数字印刷与传统印刷的主要区别是什么答:印版上图文信息部分所粘附的色料转移到承印物表面的工艺技术。
传统印刷中需要印版和压力,且压力原理是传统印刷的基础。
而数字印刷不需要印版和压力。
8.常规印刷的五大要素是什么?在印刷过程中各起什么作用?答:(1)原稿:原稿是印刷复制的对象,是载有需要印刷复制的图文信息的实物或记录媒体。
原稿是制版、印刷的信息源和依据,是制版和印刷的基础。
连续调图像阶调复制的原理连续调图像的明暗层次（阶调），在印刷品上可以通过两种方法来表现。
一种是利用墨层厚度的变化，如凹版印刷。
一种是利用网点覆盖率，如凸版印刷、平版印刷、孔版印刷等。
一、网点对图像阶调的传递图3－1中的（A），是一张用制版照相机拍摄的连续调阳图底片，用它晒制出PS版（平版），经过印刷，得到了如图3－1中的（B），底片上的明暗层次全部丢失了，只有黑白之别，这PS版的和度片中间调相对应的感光层，在晒版时，得不到足够的光量发生光化学反应，显影时被冲掉，形成图像的基础被破坏而造成的。
图3－1网点对阶调的传递为了把原稿上图像的明暗层次再现出来，必须制作出加网的阳图或阴图底片，将图像分割成许多不连续的点子，再转晒到印版上，而后用来印刷。
印张上单位内，点子的总面积大，则油墨覆盖率高，反射光线少，吸收光线多，使人感到阴暗；印张上单位面积内，点子的总面积小，油墨复盖率低，反射光线多，吸收光线少，给人以明亮的感觉，这样原稿图像的浓淡层次，在印张上便可得到再现。
原版上的眯，中网技术形成的，叫做网点。
在凸版、平版、孔版等印刷中，网点是构成连续调图像的基本印刷单元。
通过图像处理，在印刷品上由这种图像单元与空白的对比，达到再现连续调的效果。
二、网点的特性在印刷图像处理中，按照加网的方法，分为AM网点和FM网点。
（一）ATM网点ATM网点是传统的最常用的网点，也叫调幅网点。
一般是在照相机上，利用网屏或在电子分色要上，通过网点发生器，用激光束进行电子加网形成的。
网屏有玻璃网屏和接触网屏，如图3－2所示。
由于网屏的网孔呈现有序的排列，因此，形成的网点在空间的分布不仅有规律，而且单位面积内网点的数量是衡定不变的，原稿上图像的明暗层次，依靠每个网点面积的变化，在印刷品上得到再现。
对应于原稿墨色深的部位印刷。
玻璃网屏接触网屏图3－2品上网点面积大，接受的油墨最多；对应于原稿墨色浅的部位，印刷品上网点面积小，接受的油墨量少，这样便通过网点的大小反映了图像的深浅。
印刷与图像复制之相关知识印刷是一种图像复制的技术。
那么图像又是什么？图像可以理解为运用色差来表现的物体。
比如原始人类运用铁矿石粉在岩石上画出的图形。
图像的概念不仅指相片，同时还泛指各类绘画、和文字。
因此我们可以把印刷具体理解成运用颜色（如油墨）在被印物（比如纸张）上复制图像的技术。
而这种复制工艺在传统印刷方式中是通过印版来完成的。
印版的特征是图像区域可以接受并转移油墨，而非图像部分则不能接受油墨。
印刷是我国古代四大发明之一。
印刷的发明是从印章延伸而成的，最早至少可以追溯到我国的隋朝。
印版、油墨和被印物是印刷的三要素。
根据印版转移图像油墨的方法，我们可以把传统印刷分成四大类：凸版印刷、平版印刷、凹版印刷和丝网印刷。
凸版印刷的原理是印版的图文部分凸起，而非图文部分凹下。
凸起部分在运转过程中接触传墨的墨辊而接受油墨，并将其转移到被印物上；非图文部分则不能接受油墨，因而也不能转移油墨。
因此在被印物上形成由接受油墨的部分和没有油墨的部分，并由他们在被印物上形成的反差来形成图像。
同样道理，平版印刷是运用油与水相互排斥的原理，在几乎是平面的印版表面形成由树脂组成的亲油的图文部分和没有树脂而裸露的亲水的非图文部分。
亲油的部分可以接受并转移油墨，而亲水部分则接受了水分而排斥油墨。
凹版印刷的印版则是图文部分凹下，可以接受油墨，而印版表面的非图文的油墨通过刮墨刀或其他方式将其去除掉，因此而形成图文和非图文部分。
丝网印刷则是利用漏印原理，由丝网组成的印版其图文部分是镂空的，油墨可以从镂空部分通过刮墨刀的压力漏印到被印物上，形成油墨图像。
印版上的油墨图像必须通过印版与被印物的接触，以及接触过程中必然存在的压力而完成油墨图像的转移。
因此压力也是传统印刷方式的一大重要因素。
传统印刷方式除了上述的印版与被印物直接接触而完成油墨图像的转移的直接印刷方式外，还有一种方式是印版不直接接触被印物，而是通过转移体再将油墨图像转移至被印物上的间接印刷方式。
连续调图像阶调复制的原理
连续调图像的明暗层次（阶调），在印刷品上可以通过两种方法来表现。
一种是利用墨层厚度的变化，如凹版印刷。
一种是利用网点覆盖率，如凸版印刷、平版印刷、孔版印刷等。
一、网点对图像阶调的传递
图3－1中的（A），是一张用制版照相机拍摄的连续调阳图底片，用它晒制出PS版（平版），经过印刷，得到了如图3－1中的（B），底片上的明暗层次全部丢失了，只有黑白之别，这 PS版的和度片中间调相对应的感光层，在晒版时，得不到足够的光量发生光化学反应，显影时被冲掉，形成图像的基础被破坏而造成的。
图3－1 网点对阶调的传递
为了把原稿上图像的明暗层次再现出来，必须制作出加网的阳图或阴图底片，将图像分割成许多不连续的点子，再转晒到印版上，而后用来印刷。
印张上单位内，点子的总面积大，则油墨覆盖率高，反射光线少，吸收光线多，使人感到阴暗；印张上单位面积内，点子的总面积小，油墨复盖率低，反射光线多，吸收光线少，给人以明亮的感觉，这样原稿图像的浓淡层次，在印张上便可得到再现。
原版上的眯，中网技术形成的，叫做网点。
在凸版、平版、孔版等印刷中，网点是构成连续调图像的基本印刷单元。
通过图像处理，在印刷品上由这种图像单元与空白的对比，达
到再现连续调的效果。
二、网点的特性
在印刷图像处理中，按照加网的方法，分为AM网点和FM网点。
（一）ATM网点
ATM网点是传统的最常用的网点，也叫调幅网点。
一般是在照相机上，利用网屏或在电子分色要上，通过网点发生器，用激光束进行电子加网形成的。
网屏有玻璃网屏和接触网屏，如图3－2所示。
由于网屏的网孔呈现有序的排列，因此，形成的网点在空间的分布不仅有规律，而且单位面积内网点的数量是衡定不变的，原稿上图像的明暗层次，依靠每个网点面积的变化，在印刷品上得到再现。
对应于原稿墨色深的部位印刷。
玻璃网屏
接触网屏
图3－2
品上网点面积大，接受的油墨最多；对应于原稿墨色浅的部位，印刷品上网点面积小，接受的油墨量少，这样便通过网点的大小反映了图像的深浅。
1．网点覆盖率
志封面，可以选择60～70线/cm。
网点线数与阶调再现如图3－5（a）所示。
网点线数的多少，可以用网线规测量，参看图3－5（b）。
图3－5 网点与阶调再现、网线规
4．网点形状
指50％网点的形状。
常用的网点形状有方形、圆形、椭圆形、链形等。
此外，在印刷复制中，为达到某种特殊的艺术效果，些特殊形状的网点，如图3－6所示。
图3－6 特殊的网点
（二）FM网点
90年代以来，产生了图像的调频加网方式，出现了FM网点，也叫调频网点。
它是利用计算机，在硬件和软件的配合下形成的。
网点在空间的分布没有规律，为随机分布。
每个网点的面积保持不变，依靠改变网点密集的程度，也就是改变网点在空间分布的频主，给多面手让图像的明暗层次在印刷品上得到再现，参看图3－7。
图3－7 FM网点对阶调的再现
FM网点和AM网点都属于面积调制式网点。
但是，AM网点因存在角度问题，常常由于角度安排不当或其它原因，出现有损印刷衅像美感的“龟文”，如图3－8所（a）示。
而FM 网点是随机的，没有角度问题，故不会产生龟文，如图3－8（b）所示。
此外，FM网点比AM网点分辨率高，因此，对图像阶调的还原性超过AM网点。
