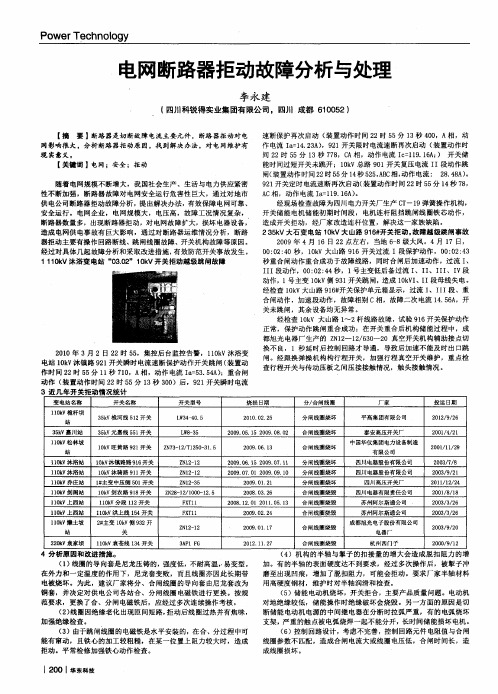

断路器拒动事故

断路器事故故障分析与处理案例本文介绍的断路器为弹簧储能操作机构27.5KV真空断路器。

1.事故案例1：断路器拒动特例：①故障现象：断路器发生拒动故障后，检修人员现场试验正常；过一段时间，断路器从备用投入运行时又拒动，检修人员现场试验正常；请断路器厂家售后服务人员到现场调试两次，过一段时间，断路器投入运行时又拒动；断路器厂家请操作机构厂家人员到现场进行了一次调试，从此断路器再没有拒动。

②故障原因：a、断路器操作机构间隙配合、合闸弹簧调整不不合理。

B、断路器长时间不操作，各转动部分和脱扣器不灵活（油泥影响），第一次操作断路器拒动，但使脱扣器产生了位移，第二次操作断路器动作正常。

③处理措施：请操作机构厂家人员到现场进行调试。

长时间不用的断路器必要时进行分合闸2次。

2.事故案例2：真空灭弧室真空度降低故障：真空度降低将严重影响真空断路器开断短路电流的能力和极间绝缘水平，并导致断路器的使用寿命急剧下降，严重时会引起真空灭弧室爆炸。

①故障现象：运行人员巡视时，听到断路器真空灭弧室范围由放电声，但闻不到臭氧味，断路器在备用断开状态。

将断路器手车摇出时，拉弧放电声比正常大。

②故障原因：将断路器手车操作到室外检修位车上，用真空测试仪对断路器真空灭弧室进行真空度测试，真空度由正常值10-6降低到了10-1，给断路器加交流耐压试验，电压升到20KV 时真空灭弧室极间击穿放电，远小于标准值42KV。

因此说明断路器真空灭弧室真空度降低，造成灭弧室内极间放电。

③处理措施：A. 立即更换真空灭弧室。

B. 在进行断路器定期停电检修时，必须使用真空测试仪对真空灭弧室进行真空度的定性测试，当真空灭弧室真空度降低到10-4时，要对真空灭弧室进行交流耐压试验，耐压试验合格后监视运行；当真空灭弧室真空度降低到10-3时，再对真空灭弧室进行交流耐压试验，耐压试验不合格后，更换真空灭弧室。

断路器的拒动及措施概述汇报人：2023-12-23•断路器拒动概述•断路器拒动常见问题•断路器拒动预防措施目录•断路器拒动应对措施•断路器拒动案例分析01断路器拒动概述•断路器拒动是指断路器在执行分闸或合闸操作时，无法完成预定动作，使电路无法正常接通或切断的现象。

断路器机械部分出现磨损、变形或卡滞等问题，导致断路器无法正常动作。

机械故障电气故障外部干扰控制回路中的电器元件出现故障，如触点接触不良、线圈烧毁等，影响断路器的正常操作。

雷电、过电压等外部因素对断路器造成干扰，导致其误动作或拒动作。

030201断路器拒动可能造成设备过载、短路等故障，导致设备损坏。

设备损坏断路器拒动可能影响电力系统的稳定性，导致系统崩溃或大面积停电。

系统稳定性下降断路器拒动可能引发火灾、爆炸等安全事故，威胁人员生命和财产安全。

安全隐患02断路器拒动常见问题断路器操作机构中的某些部件可能因为机械磨损、锈蚀或其他原因而卡滞，导致断路器无法正常动作。

操作机构卡滞控制电路的电源电压可能因为各种原因（如电源故障、接触器故障等）而降低，导致断路器无法正常分合闸。

操作电压不足操作机构问题长期运行的断路器可能因为绝缘材料老化而导致绝缘性能下降，影响断路器的正常动作。

断路器内部可能存在异物，如灰尘、金属颗粒等，这些异物可能影响断路器的绝缘性能，导致断路器无法正常动作。

绝缘问题绝缘异物绝缘老化机械故障断路器内部的机械连接可能因为振动或其他原因而松动，导致断路器无法正常动作。

机械部件损坏断路器的机械部件可能因为长期运行或遭受过大的机械应力而损坏，影响断路器的正常动作。

控制断路器动作的控制电路可能因为各种原因（如元件故障、接线松动等）而出现故障，导致断路器无法正常动作。

控制电路故障电流互感器是断路器的重要组成部分，如果电流互感器出现故障（如开路、短路等），将影响断路器的正常动作。

电流互感器故障电气问题03断路器拒动预防措施断路器拒动预防措施•断路器在电力系统中起着至关重要的作用，主要用于控制和保护电路。

某起110KV高压断路器合闸拒动事故的原因分析高压断路器用于接通和分断电器，负责设备的保护。

而电气设备不管是在空载、荷载，或者短路故障情况下，都需保证可靠工作。

本文对某起110KV高压断路器合闸拒动事故的原因进行分析，提出了110KV高压断路器合闸事故的处理，仅供参考。

标签：110KV 高压断路器合闸拒动事故110KV高压断路器合闸拒动事故属于电力行业比较常见的问题。

随着我国科学技术水平与管理水平提高，110KV高压断路器合闸拒动的现象还会时常发生。

而断路器拒动会威胁电力系统的安全运行。

尤其是电气设备，一旦发生故障，就会出现断路器拒动，使电气设备造成损坏，出现越级跳闸事故，导致电源断路器跳闸及变电站的母线失压，进而导致主变压器停运，有时甚至还会造成局部停电。

一、断路器结构与动作断路器由触头分与合的动作实现开断和闭合电路目的，所有过程一定要依靠机械操动系统来进行。

断路器和操动机构构成关系，如图1所示。

操动机构由手动或者电动的方式完成合闸，而合闸能量可以转变成电磁能和弹簧的位能及重力位能等，可以促动断路器的动作。

提高断路器结构与传动机构的机械性能，一旦机构发生故障，就会使断路器发生拒动，而电磁操动机构是由螺管电磁铁执行动作，电磁铁线圈电压与电流可以说是影响电磁铁处理能力重要的因素[1]。

二、分析断路器的拒动原因断路器拒动原因一般为两种。

一种是电气回路或者元件故障，另一种为机械传动机构或者部件的故障。

电气故障包括控制回路断线、跳闸回路的各元件，例如：控制断路器的触头和断路器的操动机构对触头进行辅助，防止继电器与继电保护发生跳闸或者回路接触不良。

当跳闸的回路发生断线或者跳闸的线圈被烧坏时，继电的保护整定值也会不正确，而直流电压太低，低于额定的电压80%以下[2]。

机械故障包括很多种形式，跳闸铁心动作的冲击力缺乏即为其中一类，如铁心卡滞和跳闸铁心的脱落，一旦触头出现焊接或者机械的卡滞，在传动的部分就会发生故障，例如：销子脱落等问题，导致这些故障的原因可以从以下几个方面进行分析：1、操作电源的原因。

分析断路器拒动故障原因与改进方法发布时间：2021-06-30T01:11:47.876Z 来源：《河南电力》2021年3期作者：黄子杰[导读] 断路器能够保证用电设备和电网进行有效连接，并向其提供通断保护功能，是电力系统中的重要组成部分。

（中国南方电网佛山供电局广东佛山 528000）摘要：断路器能够保证用电设备和电网进行有效连接，并向其提供通断保护功能，是电力系统中的重要组成部分。

当电力系统出现空载、短路、超载等故障时，断路器运行都达到较高可靠水平，对电气设备展开保护。

但是，在实际应用过程中，继电器受到周围机械或环境因素的影响，而出现拒动故障，严重阻碍电力系统的安全平稳运行。

基于此，文章以优化断路器运行效果为导向，首先对断路器拒动故障常见类型进行归纳；其次，基于变电站中的断路器拒动故障实例，说明故障情况；最后，结合拒动故障特征提出改进断路器拒动故障的预防与处理方法。

关键词：断路器；应对措施；供电系统；储能弹簧；拒动故障引言目前，社会生产与居民生活对于供电质量提出更高要求，提高供电系统整体运行安全性与稳定性具有重要意义。

断路器作为电力系统中的重要组成部分，主要向供电系统提供保护与隔离功能，而断路器拒动则属于电力系统运行过程中的严重故障类型。

尤其是高压供电系统中的断路器拒动故障会严重威胁整体电力系统的稳定运行，一旦断路器出现拒合问题时，就会延长断电时间；断路器出现拒分问题时，进一步扩大原有的故障范围，容易发生越级跳闸故障。

文中以分析断路器拒动故障原因为出发点，通过对拒动故障的预测与处理，为供电系统正常平稳运行提供理论支持。

1断路器拒动故障常见原因断路器是电力工业中常用的电力设备。

断路器的主要功能是通过打开和关闭触点来控制断电或为线路通电。

使用断路器能够大大提升线路运行稳定性与可靠性，主要原因在于一旦线路短路或由线路中电流增加引起的其他故障，断路器会自动断开，以免过大电流对线路及相关电力设备产生更大范围的破坏，以确保电力系统正常平稳运行，图1为断路器。

一、总则为有效应对高压断路器事故，确保电力系统的安全稳定运行，保障人民生命财产安全，特制定本预案。

二、适用范围本预案适用于我公司管辖范围内高压断路器事故的应急处理。

三、事故分类1. 高压断路器跳闸事故：包括因电气故障、机械故障、操作失误等原因导致的断路器跳闸。

2. 高压断路器拒分事故：指断路器在合闸操作过程中无法正常分闸。

3. 高压断路器拒动事故：指断路器在分闸操作过程中无法正常跳闸。

四、事故处理程序1. 事故报告- 发现高压断路器事故时，立即向值班调度员报告，并详细说明事故现象、时间、地点、原因等。

- 值班调度员接到事故报告后，应立即向有关领导汇报，并启动应急预案。

2. 事故处理1. 断路器跳闸事故处理- 检查保护动作情况，初步判断事故原因。

- 检查现场，寻找事故引发的关键点。

- 对短路点以上的电气设备进行试验，更换不合格或已击穿的设备。

- 恢复送电。

- 事故分析，制定防范措施。

2. 断路器拒分事故处理- 检查控制回路断线信号，确认断路器拒分原因。

- 通知运行人员赶赴现场检查，做好事故预案。

- 根据情况，转移负荷、停电、倒闸操作，恢复供电。

- 事故分析，制定防范措施。

3. 断路器拒动事故处理- 检查跳闸回路，确认故障原因。

- 通知有关人员检修、调整，恢复正常运行。

- 事故分析，制定防范措施。

3. 事故善后处理- 事故处理后，对事故原因进行分析，总结经验教训。

- 对相关责任人员进行责任追究。

- 完善应急预案，提高应急处置能力。

五、应急保障1. 组织保障：成立事故应急处理小组，明确职责分工。

2. 物资保障：储备必要的应急物资，如绝缘材料、工具等。

3. 技术保障：定期对断路器进行检修、试验，确保设备正常运行。

六、附则1. 本预案由公司安全管理部门负责解释。

2. 本预案自发布之日起实施。

通过以上预案的实施，旨在提高公司对高压断路器事故的应急处置能力，确保电力系统的安全稳定运行。

作者简介：石万里(1991- )，男，助理工程师，本科，从事变电运行维护继电保护工作。

一起500kV断路器拒动故障原因分析及改进措施石万里，夏武(中国南方电网超高压输电公司柳州局，广西 柳州 545006)摘 要：介绍了倒闸操作过程中5051断路器分闸不成功事件过程，通过对该故障断路器进行拆分检查、测试及分析，指出该断路器发生轴承锈蚀导致合闸弹簧未完全释放，不能给分闸弹簧储能，是断路器分闸不成功的主要原因，针对此类断路器故障并从一次结构、二次信号回路等方面提出改进措施，避免了断路器拒动故障的发生。

关键词：断路器；拒动；储能；改进中图分类号：TM561 文献标识码：A 文章编号：1007-3175(2017)02-0059-04Abstract: Introduction was made to the refusal-operation of 0 circuit breakers in the process of switching operation. This paper carried out splitting inspection, test and analysis for the malfunction circuit breaker and pointed out that the rusting bearings made the closing spring not completely released in the circuit breaker, which couldn’t store energy for the tripping spring, being the main reason of unsuccessful trip-ping of the circuit breaker. In allusion to this type of circuit breakers faults, the primary structure and the second signal circuits, this paper proposed improved measures, so as to prevent the circuit breakers refusal-operation from happening. Key words: circuit breaker; refusal-operation; stored energy; improvementSHI Wan-li, XIA Wu（Liuzhou Bureau of China Southern Power Grid Extra High Voltage Power Transmission Company, Liuzhou 006, China ）Analysis and Improvement Measures of Refusal-OperationFailure Cause of 500kV Circuit Breaker工艺与装备断路器是电力系统中的重要设备。

漏电断路器的拒动与误动作故障原因分析相线和中线穿过一环形磁芯，作为电流互感器的一次线组，而二次侧则连接脱扣装置。

当电路正常运行时，相线的电流和中线相等，电流的矢量和等于零。

但假如电路消失故障，电流接地，此相线和中线的电流无法平衡，电流矢量总和不等于零。

电流互感器的二次线组感应出此状况，经过电子放大线路后使漏电断路器脱扣，切断通往负荷的电路。

当剩余电流在额定脱扣电流的50％-100％时，漏电断路器脱扣。

漏电断路器的拒动与误动作：1.漏电断路器的拒动作的缘由1）在TN-C-S系统中，假如检测电路在TN-C段PEN线与L线之间，而在TN-S段的PE线上漏电，则漏电断路器会拒动作；2}在TN-S系统中，由于电路的安装人员把N线接入接入开关，假如在N线上断路，则在L线消失漏电时，由于检测电路不会检测的漏电信号，漏电断路器会拒动作；3）在TN-C=S系统中，由于电路安装人员把N线和PE线接在一起（解释一下，应当是指在该漏电断路器电源进线处或者之前，相当于PE 线也进入一次绕组的环形磁芯内了），假如发生漏电，漏电断路器会拒动作；4）在安装使用时，由于漏电断路器灵敏度选择过低，而实际产生的漏电值没有达到规定值，也将拒动作。

2.漏电断路器误动作的缘由1）在TN-C-S系统中，由于安装人员将PF线与N线接反，将引起误动作；2）在照明与动力合用的三相四线电路中，错误的选用了三极漏电爱护器，负载的零线直接接在爱护器的电源侧而引起误动作；3）漏电爱护器四周有大功率电器，当电器开合时产生的电磁干扰会引起误动作；4）相线与零线绝缘电阻太低，部分电流径漏点处泄露大地，使电路正常时通过零序电流互感器的电流矢量和不为零而引起误动作。

（线路漏电）5）用电设备外壳的接地线与工作零线相连时，引起误动作；6）经过三相漏电爱护器的三相电源线未根据同一方向通过电流互感器。

引起误动作；7）在安装使用时，由于漏电断路器灵敏度选择过高，也将引起误动作。
