SOP-SB-055-00 WNS4-1.25-Q蒸汽锅炉使用、清洁、维护保养标准操作规程

WNS型燃气锅炉使用说明一、使用1操作前的准备工作：1.1 检查燃烧系统各天然气管道、接口，蒸汽管道，给水管道，排污管道是否正常。

1.2 检查烟道门的烟气调节门开关是否灵活。

1.3 检查给水设备是否正常。

1.4 检查各密封面是否严密，烟气通道是否畅通。

1.5 检查水位是否在极限低水位以上。

1.6 检查进气调节阀开度及送风档板开度是否在低负荷位置。

1.7 检查程序控制器是否在零位。

2以上检查均正常后，合上控制电源，按下启动按钮，锅炉自动进入程序点火启动。

3升火与供汽：3.1 锅炉升火前应进行全面检查，未进水前必须关闭排污阀，开启一只安全阀让锅筒内空气可以排出。

3.2 将已处理的水注入锅炉内，进水温度一般不高于40℃，当锅内水位升至水位表最低水位时，即关闭给水阀门，待锅内水位稳定，观察水位有否降低。

3.2 升火后应随时注意锅内水位，因为加热后水位线会上升，如超过最高水位线可进行排污。

3.3 当开启的一只安全阀内冒蒸汽时，应及时关闭安全阀，当汽压升到2-3个表大气压时，检查人孔及手孔是否泄漏，如有渗漏现象，应拧紧人孔及手孔盖螺栓，同时检查排污阀是否严密无漏。

3.4 当锅炉内汽压逐渐升高时，应注意锅炉内各部件有无特别响声，如有应立即检查，必要时应立即停炉检查，解除故障后方可继续运行。

3.5 当锅炉内汽压接近工作压力，可准备向外供汽，供汽同时应将主汽阀微微开启，让微量蒸汽进行暖管，同时将管路上的泄水阀开启，泄出冷凝水，暖管时间根据管道长度、直径、蒸汽温度等情况决定，一般不少于10分钟。

暖管时应注意管道的膨胀和管道支架的情况，如发现不正常的情况应停止暖管并消除故障和缺陷。

3.6 待管路已热，管路上冷凝水逐步减少后，方可全开主汽阀，开启时应缓缓进行，同时注意锅炉各部件有否特殊响声，如有应立即检查，必要时停炉检查。

3.7 主汽阀完全开启后，应将主汽阀手轮推回半圈，以防热膨胀后不能转动等现象；为了防止吊水（蒸汽带水），主汽阀也不应开得过大，一般控制在11/2～2圈之间，在燃烧工况正常下，即可达到额定压力。

WNS系列全自动燃油/汽蒸汽锅炉文件编号：G/W-06安装使用说明书目录一、致用户1、特别事项2、保修政策3、产品基本要求4、燃料选择4、燃烧设备选择二、产品简介1、上乘的三回程结构型式2、节能环保型锅炉3、安全可靠、使用方便4、负荷变化适应性强5、湿背式结构三、锅炉安装四、煮炉五、锅炉使用六、锅炉运行监测事项七、停炉说明八、维修保养九、水质管理十、燃烧故障及排除十一、锅炉检验十二、起吊与基础十三、司炉与机修附图一、致用户尊敬的用户，衷心感谢您对我们的信任，选用本厂产品。

为了使您迅速了解和正确掌握本产品的使用方法，发挥本产品的最佳性能，获得预期的经济效益，敬请认真阅读本产品说明书。

对掌握本产品性能和排除故障，本说明书会带给您有益的启示和帮助。

1、特别事项：1）、操作锅炉的人员应经过专业培训并取得操作证。

2）、锅炉安装必须经专业的安装公司并取得使用许可证。

3）、锅炉在准备使用前，必须先单机试运行及详细了解锅炉的特性及操作使用说明书（含配套设备的独立说明书）。

4）、锅炉禁止超过设计规范使用及强行限制安全保护装置的正常工作。

5）、安装、使用、维修、保养等必须按国家相应的规定进行。

6）、在为对设备的使用全部了解清楚的情况下，应向我公司先电话咨询了解清楚。

如果不按以上要求及本操作使用说明书进行锅炉操作，引发的质量问题，我公司将不负责对产品的免费保修及事故责任。

2、保修政策：1）、我公司承诺对所制造及销售的产品终身提供维修服务。

2）、我公司承诺对我公司销售的锅炉产品整机免费保修壹年，以后收取配件、人工及差旅费（特殊情况以合同为准）。

3）、属于易损件不在免费保修范围内（油嘴、油泵、点火变压器、紧固件、垫片）；保修时间内私自拆卸后的物品不在免费保修范围内；属于保养或不正当使用造成配件损坏的，不在免费保修范围内；其它不可抗拒的因素。

4）、所有的阀门、仪表保修期均为陆个月(以锅炉水压验收合格日计)。

5）、客户的报修应以书面的形式，将问题点向公司反映，我公司会根据客户的时间要求安排人员；特殊情况也可以采取电话报修。

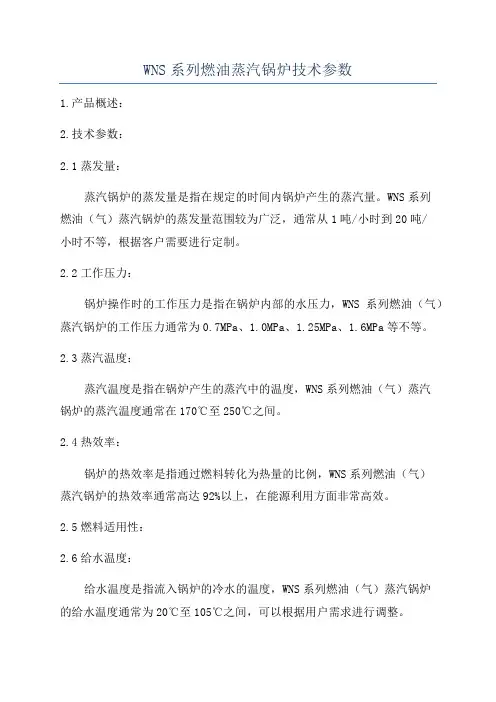

WNS系列燃油蒸汽锅炉技术参数1.产品概述：2.技术参数：2.1蒸发量：蒸汽锅炉的蒸发量是指在规定的时间内锅炉产生的蒸汽量。

WNS系列燃油（气）蒸汽锅炉的蒸发量范围较为广泛，通常从1吨/小时到20吨/小时不等，根据客户需要进行定制。

2.2工作压力：锅炉操作时的工作压力是指在锅炉内部的水压力，WNS系列燃油（气）蒸汽锅炉的工作压力通常为0.7MPa、1.0MPa、1.25MPa、1.6MPa等不等。

2.3蒸汽温度：蒸汽温度是指在锅炉产生的蒸汽中的温度，WNS系列燃油（气）蒸汽锅炉的蒸汽温度通常在170℃至250℃之间。

2.4热效率：锅炉的热效率是指通过燃料转化为热量的比例，WNS系列燃油（气）蒸汽锅炉的热效率通常高达92%以上，在能源利用方面非常高效。

2.5燃料适用性：2.6给水温度：给水温度是指流入锅炉的冷水的温度，WNS系列燃油（气）蒸汽锅炉的给水温度通常为20℃至105℃之间，可以根据用户需求进行调整。

2.7烟气温度：烟气温度是指燃烧后流出锅炉的烟气的温度，WNS系列燃油（气）蒸汽锅炉的烟气温度通常在130℃至180℃之间。

2.8燃料消耗量：燃料消耗量是指锅炉在工作过程中燃料的消耗情况，WNS系列燃油（气）蒸汽锅炉的燃料消耗量与蒸发量、工作压力、燃料种类等因素有关，通常为低于165Kg/（t/h）。

3.特点：-炉内燃烧室采用全湿背液位水平焚烧，燃烧稳定，热效率高。

-设有防火侧墙和烟气侧墙，以增强炉膛和烟管的抗压能力和隔热效果。

-高效的烟气换热器可以最大限度地利用烟气中的热量，提高热效率。

-采用先进的燃烧控制系统，具有自动控制和保护功能，安全可靠。

-体积小巧，占地面积小，适用于各种场合。

-可根据用户需求定制，满足不同工业用热需求。

总的来说，WNS系列燃油（气）蒸汽锅炉具有高效燃烧、节能环保、安全可靠等优点，适用于多种工业领域的热能供应。

随着锅炉技术的不断发展，WNS系列燃油（气）蒸汽锅炉的性能和参数也将不断提升，以满足用户的需求。

WNS系列全自动燃油（气）蒸汽锅炉安装使用说明书河北鑫华新环保科技有限公司敬告用户：本锅炉必须由国务院特种设备安全监督管理部门批准发证的单位安装和修理。

1、本锅炉所用的压力管件必须由国务院特种设备安全监督管理部门批准发证的单位制造。

2、本锅炉的操作人员必须经质量技术监督部门考核、发证。

3、本锅炉在运行时应配备水处理设备，水质应符合GB/T1576《工业锅炉水质》现行标准的要求。

给水(软化水，额定蒸发量≥10t/h的锅炉给水应除氧)：浊度≤5.0FTU、硬度≤0.030mmol/L、PH值=7.0~9.0、溶解氧≤0.10mg/L、油≤2.0mg/L、全铁≤0.30mg/L、电导率≤5.5X102μs/cm。

锅水(软化水)：全碱度=6.0~24.0mmol/L、酚酞碱度=4.0~16.0mmol/L、PH值=10.0~12.0、溶解固形物≤3.5X103mg/L、相对碱度≤0.20。

目录第一部分锅炉简介 (1)一、WNS型系列蒸汽锅炉的型号意义 (1)二、锅炉结构和技术特点 (1)三、出厂简况 (2)四、部件说明 (3)第二部分锅炉安装使用说明 (4)一、安装前的准备工作 (4)二、安装要求 (5)三、受压元件的检验和水压试验 (7)四、煮炉 (9)五、使用管理 (10)六、调整安全阀 (167)七、供汽 (177)八、正常运行与管理 (178)九、排污 (189)十、停炉 (20)十一、维护保养 (20)十二、锅炉的经济运行 (20)十三、锅炉房的要求 (22)第一部分锅炉简介一、WNS型系列蒸汽锅炉的型号意义以WNS4-1.25-Y（Q）为例：表示卧式内燃锅炉，额定蒸发量为4t/h，额定蒸汽压力1.25MPa，蒸汽温度为饱和温度，燃用油（气）的蒸汽锅炉。

二、锅炉结构和技术特点1、WNS 系列全自动燃油（气）冷凝蒸汽锅炉，采用快装卧式内燃双回程湿背烟火管锅炉型式。

锅炉本体采用下置式波形炉胆，回燃室和波形炉胆、螺纹烟管相连接。

WNS型系列燃气蒸汽锅炉使用维护保养操作规程资料WNS系列燃气蒸汽锅炉使用、维护、保养操作规程目的：本操作规程的目的是为了规范WNS型系列燃气蒸汽锅炉的标准化操作，保证设备的正常运行，减少设备故障发生的几率，并规范公司设备维修管理。

范围：本操作规程适用于XXX青白江原料药车间WNS型系列燃气蒸汽锅炉的使用、维护、保养操作。

职责：3.1 设备使用、维修人员：负责锅炉的运行和水质检测，执行设备维修保养标准操作规程，负责本部门设备维修管理工作及维修现场的环境管理工作。

3.2 设备部门：负责制定设备使用、维修、保养标准操作规程，并做好设备维修管理工作。

3.3 QA：负责监督检查规程执行情况。

定义：4.1 蒸汽：指锅炉利用燃料燃烧释放出的热能将水加热，使之呈气相状态。

4.2 日常维修保养：由岗位操作者负责，每日班后小维护，每周班后大维护，主要内容包括认真检查设备使用和运转情况、填写好交接班记录、对设备各部件擦洗清洁、定时加油润滑、随时注意紧固松脱的零件、调整消除设备小缺陷、检查设备零部件是否完整、工件、附件是否放置整齐等。

4.3 计划检修：4.3.1 为了防止设备性能、精度劣化或设备故障和事故停机，从“预防为主”的观点出发，根据事前的计划和相应的技术要求所进行的预防性维护和修理。

4.3.2 指根据设备的实际技术状况和精度指数的测算制定修理计划，有针对性地对各类设备采用不同类别的修理，防止设备意外磨损和突发故障，是设备预防维修的一种手段。

使用操作：5.1 设备使用前准备：5.1.1 经当地锅炉压力安全监察机构登记，并取得使用证，锅炉方可投入运行。

O）的方法进行。

5.4.2.在煮炉过程中，必须注意锅炉水位的变化，保证水位在操作水位范围内。

同时，应注意煮炉过程中的压力变化，避免压力过高或过低。

5.4.3.煮炉结束后，必须将锅炉内的化学药剂彻底清洗干净，确保不会影响药品生产的质量。

5.5.停机5.5.1.在停机前，必须先将锅炉内的压力释放，关闭天然气管路阀门和供水阀门，停止供水泵的运行。

“WNS4-1.0-Q燃气低氮蒸汽炉”技术总结（姓名）.....................................................公司目录一、项目背景 (1)二、岗位职责 (2)三、专业技术能力 (2)四、作用及贡献 (2)五、关键技术点 (4)六、总结 (6)“WNS4-1.0-Q燃气低氮蒸汽炉”技术总结一、项目背景近年来全球的环境问题面临着严峻的挑战，为贯彻《中华人民共和国环境保护法》、《中华人民共和国大气污染防治法》、《国务院关于加强环境保护工作重点加强的意见》等法律、法规、保护环境，防止污染，促进锅炉生产、运行及污染治理技术的进步，在2014年颁布实施GB13271-2014《锅炉大气污染物排放标准》，其中明确规定了“颗粒物”“氮氧化物”“二氧化硫”等污染物的排放限制。

对于以天然气为燃料的锅炉，对于“颗粒物”“二氧化硫”等烟气排放指标的控制已经相对完善，但是对于“氮氧化物”的控制，相对难度较高。

标准规定燃气锅炉氮氧化物排放指标，在用锅炉限定值为400mg/m³，新建锅炉限定值为150mg/m³。

在当时，这个限定值直接淘汰了一批燃气锅炉。

随着环境治理力度的逐年加大，全国多个地区陆续出台了更为严格的氮氧化物限定指标，如，北京的DB11/139-2015、山东的DB37/2374-2018、山西的DB14/1929-2019、天津的DB12/151-2020。

这些地方性标准对于氮氧化物的限定值均定为小于等于30毫克，这就直接导致常规天然气锅炉面临淘汰的困境。

在这种新旧交替的大环境下，我公司决定打造一款“特高”品牌的超低氮（排放限制小于30毫克）燃气锅炉。

2021年1月份，开始对“WNS4-1.0-Q型号锅炉”项目进行设计。

本项目的难点在于如何实现锅炉的超低氮排放，通过什么方式实现超低氮排放？众所周知，锅炉是一种换热产品，热力计算的准确性是该类设备成型的根本，那么要想达到超低氮排放的工况，热力计算该如何改进，需要控制哪些指标呢？上述疑问是本项目重点与难点。

WNS4-1.25-Q锅炉(guōlú)运行操作规程为保证(bǎozhèng)WNS4-1.25-Q锅炉的安全经济运行，特制订本规程。

一、锅炉点火(diǎn huǒ)、升压、运行1、点火(diǎn huǒ)前检查点火前，应检查各承压部件是否泄漏(xièlòu)；阀门及各电源开关位置是否正确；锅炉附件是否正常；控制仪表及联锁保护装置是否正常;燃气压力、电源电压、锅炉水位是否正常等。

2、点火、运行锅炉点火运行分手动、自动两种，一般情况下采用自动运行。

2、1锅炉自动运行：将燃烧机上电源闭合开关Ⅰ按下，按一下控制器面板上“启停”键，锅炉即按设定的启停压力自动运行。

（锅炉设定的启停及转火压力、温度控制等参数由技术人员完成）2、2锅炉手动操作：按一下控制器面板上“手动”键，通过数字键可手动操作（锅炉手动操作为任务紧急情况下应急操作）。

具体操作顺序为：显示屏显示“手动”后，按“小火”键；小火启动1分钟后按“大火”键启动大火，锅炉点火运转；需要进水时按“水泵键”启动给水泵。

注意：各开启键也是关闭键，锅炉关闭顺序与开启顺序相反。

2、3锅炉初次（长期停用）升压(shēnɡ yā)过程中的操作2、4当安全阀冒出蒸汽(zhēnɡ qì)时，将阀关闭。

2、5当气压声站升至0.1MPa左右时，应冲洗(chōngxǐ)水位表和校验压力表。

2、6当气压升至0.2-0.4 MPa时，应试用各给水设备，并进行排污，使受热均匀，并检查排污阀是否严密。

对各人(ɡè rén)孔、手孔及法兰螺栓进行热态紧固、禁止用加长扳手或加杠杆操作。

2、7当气压(qìyā)升至使用压力后，再冲洗水位表和校验压力表，包括连接筒，最后校验安全阀。

三、锅炉运行状况锅炉运行时要求做到：锅炉内水位正常，蒸汽压力稳定，保持锅炉房的整洁，做好交接班工作，加强燃烧设备、燃气管路和仪表的检查，确保安全可靠，防止事故发生，提高操作水平，减少锅炉热损失，消除设备跑、冒、滴、漏，使锅炉安全经济运行并按时做好各项记录。

蒸汽锅炉设备维修保养制度
是一套规范和系统的操作指南，旨在确保蒸汽锅炉设备的正常运行和延长其使用寿命。

以下是一份可能的蒸汽锅炉设备维修保养制度的内容：
1. 周期性维护：
- 定期进行蒸汽锅炉的内外部清洁，包括锅炉外壳、燃烧室、烟道等部分。

- 定期检查和清理锅炉配件，如泵、阀门、传感器等，确保其正常工作。

- 定期进行锅炉的水处理和化学清洗，以防止水垢和锈蚀。

2. 故障修复：
- 当蒸汽锅炉设备出现故障时，可以由专业技术人员进行维修。

- 在维修过程中，需要确保安全和环保措施，如戴上防护手套和眼镜，避免直接接触热的或有害的物质。

3. 定期检查：
- 定期进行蒸汽锅炉设备的检查，包括燃烧效果、压力和温度控制、水位控制等方面。

- 根据检查结果，及时采取相应的维修措施，以确保设备的安全和正常运行。

4. 维修记录：
- 对每次维修和保养活动进行记录，包括日期、维修项目、维修人员、维修耗材等信息。

- 维修记录可以用于追踪设备的维修历史，评估设备的使用状况和维修效果，以及制定下一步的维护计划。

以上只是一份可能的蒸汽锅炉设备维修保养制度的内容，具体的制度需要根据实际情况进行调整和完善。

同时，为了确保蒸汽锅炉设备的正常运行，建议定期进行专业的检测和维护，以及遵守相关的安全操作规程。

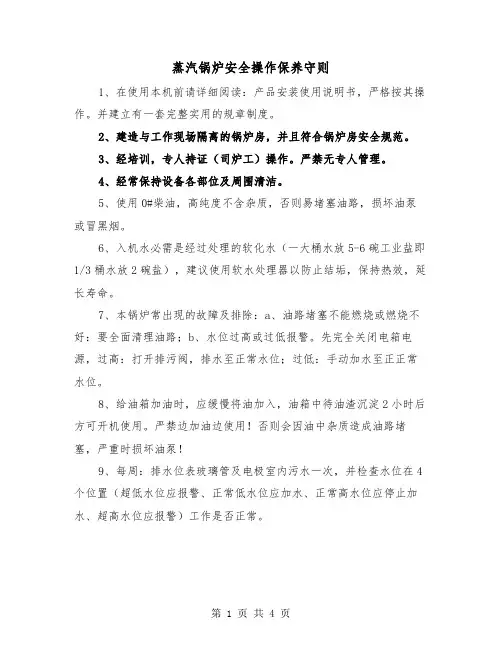

蒸汽锅炉安全操作保养守则1、在使用本机前请详细阅读：产品安装使用说明书，严格按其操作。

并建立有一套完整实用的规章制度。

2、建造与工作现场隔离的锅炉房，并且符合锅炉房安全规范。

3、经培训，专人持证（司炉工）操作。

严禁无专人管理。

4、经常保持设备各部位及周围清洁。

5、使用0#柴油，高纯度不含杂质，否则易堵塞油路，损坏油泵或冒黑烟。

6、入机水必需是经过处理的软化水（一大桶水放5-6碗工业盐即1/3桶水放2碗盐），建议使用软水处理器以防止结垢，保持热效，延长寿命。

7、本锅炉常出现的故障及排除：a、油路堵塞不能燃烧或燃烧不好：要全面清理油路；b、水位过高或过低报警。

先完全关闭电箱电源，过高：打开排污阀，排水至正常水位；过低：手动加水至正正常水位。

8、给油箱加油时，应缓慢将油加入，油箱中待油渣沉淀2小时后方可开机使用。

严禁边加油边使用！否则会因油中杂质造成油路堵塞，严重时损坏油泵！9、每周：排水位表玻璃管及电极室内污水一次，并检查水位在4个位置（超低水位应报警、正常低水位应加水、正常高水位应停止加水、超高水位应报警）工作是否正常。

10、每周：排油箱底水渣一次，排放高度20mm；清洁油过滤器一次；搬动安全阀一次；更换炉水并清洁一次；清洁余热水箱内臂一次。

11、每三个月：清洗油箱底杂质一次；清洁燃烧机各部件一次。

12、每半年：除烟垢、水垢一次；更换油嘴一次；全面保养一次。

13、依《锅炉定期检验规则》每年进行一次外部检验，每两年进行一次内部检验，每六年进行一次水压试验。

14、发生故障应及时解决，若不能解决应向公司负责人反映。

15、若发生故障公司不能排除，应及时向供货商反映解决。

16、严禁设备带病运转。

常保养才能保持锅炉良好运行，延长使用寿命。

17、若有不明之处，应及时向供货商咨询。

操作保养员：监管人：xx年3月1日蒸汽锅炉安全操作保养守则（二）蒸汽锅炉是一种热能设备，用于产生蒸汽供应给各种工业、商业和住宅用途。

蒸汽锅炉的操作和保养对于保证其安全性至关重要。

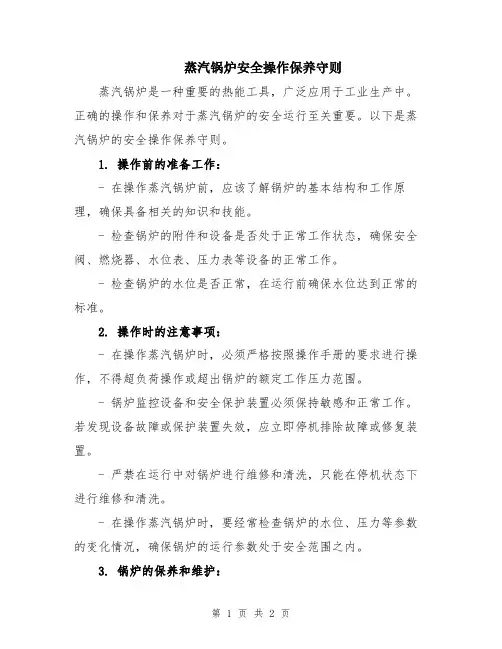

蒸汽锅炉安全操作保养守则蒸汽锅炉是一种重要的热能工具，广泛应用于工业生产中。

正确的操作和保养对于蒸汽锅炉的安全运行至关重要。

以下是蒸汽锅炉的安全操作保养守则。

1. 操作前的准备工作：- 在操作蒸汽锅炉前，应该了解锅炉的基本结构和工作原理，确保具备相关的知识和技能。

- 检查锅炉的附件和设备是否处于正常工作状态，确保安全阀、燃烧器、水位表、压力表等设备的正常工作。

- 检查锅炉的水位是否正常，在运行前确保水位达到正常的标准。

2. 操作时的注意事项：- 在操作蒸汽锅炉时，必须严格按照操作手册的要求进行操作，不得超负荷操作或超出锅炉的额定工作压力范围。

- 锅炉监控设备和安全保护装置必须保持敏感和正常工作。

若发现设备故障或保护装置失效，应立即停机排除故障或修复装置。

- 严禁在运行中对锅炉进行维修和清洗，只能在停机状态下进行维修和清洗。

- 在操作蒸汽锅炉时，要经常检查锅炉的水位、压力等参数的变化情况，确保锅炉的运行参数处于安全范围之内。

3. 锅炉的保养和维护：- 锅炉定期进行保养和维护，保持锅炉的清洁和正常工作。

- 定期检查和清洗锅炉的烟道，排除积灰和结焦物质，确保锅炉的热量传递效果最大化。

- 定期检查锅炉的水位表和压力表的准确性，如果发现有异常，应及时更换和维修。

- 定期检查水质和给水系统，保持水质的合格度，防止水质问题造成锅炉的腐蚀和结垢。

- 锅炉停机时，应排空锅炉内的蒸汽和水，防止水锤和其他危险发生。

4. 安全意识和培训：- 所有操作蒸汽锅炉的人员都应接受相关的安全培训，了解蒸汽锅炉的工作原理和操作规程，并掌握相应的安全知识。

- 操作人员要时刻保持安全意识，严格遵守安全操作规程，严禁违章操作。

- 锅炉运行过程中如发现异常情况，应及时向相关人员报告，并采取相应的安全措施，确保安全。

蒸汽锅炉的安全操作保养守则对于确保锅炉的安全运行和延长锅炉的寿命至关重要。

所有操作蒸汽锅炉的人员都应严格遵守这些规则，不得有任何违章操作和安全隐患的存在，确保锅炉运行的安全和可靠。

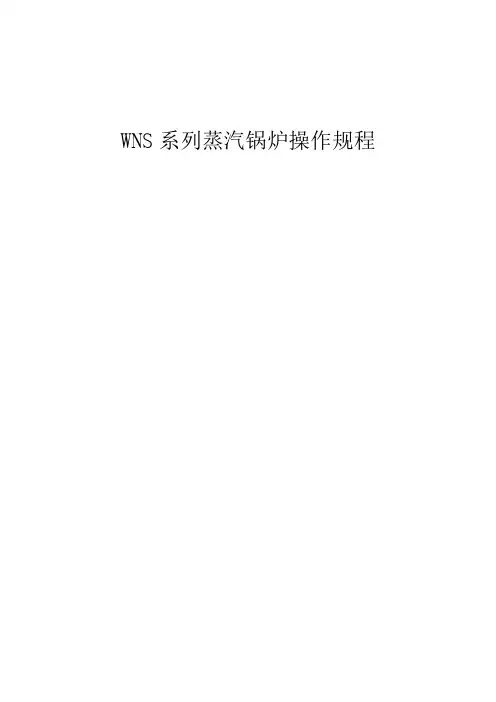

WNS系列蒸汽锅炉操作规程目录1 总则2 参照文件3 职责4 工作内容及要求4。

1 结构组成4。

2 运行操作4.3 锅炉控制保护系统4.4 维护保养4。

5 煮炉4。

6 常见故障分析及处理方法4。

7 注意事项5 归档6 发放范围7 附录1 总则本规程规定了系WNS系列蒸汽锅炉的操作程序养，旨在WNS系列蒸汽锅炉的操作。

2 参照文件QHSE/16—P10-2006《基础设施控制程序》《WNS系列蒸汽锅炉安装使用说明书》3 职责3.1 设备管理员负责组织锅炉的维修。

3。

2 锅炉岗操作人员负责蒸汽锅炉的操作及日常维护保养。

4 工作内容及要求4.1 结构组成WNS系列蒸汽锅炉是一种卧式火管燃油(气）蒸汽锅炉,燃烧室周围是夹层水套，在燃烧室上部布置密集火管，并配有先进的燃烧装置，燃烧时炉膛内微正压，燃料在燃烧室内充分燃尽，高温烟气进入密集火管继续放热,然后汇聚于烟室进一步放热,经由烟囱排入大气。

4.2 运行操作4.2.1 运行前的准备工作4.2.1.1 检查电源电压是否正常，燃烧器性能是否正常，零部件是否完好齐全。

4.2。

1.2 检查给水泵是否达到启泵条件，检查软化水器是否正常。

4。

2。

1。

3 检查锅炉安全附件(安全阀、液位计、压力表）是否完好性能良好。

4。

2。

1。

4 检查燃气气压是否达到点火压力要求（2。

5～4.0KPa）。

4.2。

1。

5 检查锅炉所配置的相关仪器、仪表是否齐全、性能良好。

4.2.1.6 检查确认锅炉排污阀处于关闭状态。

4。

2.2 点火试炉4。

2。

2.1 全面检查确认后，打开锅炉放空阀，使锅炉内空气可以排出.4。

2.2.2 启动给水泵,将处理过的软化水注入锅炉内,当锅炉水位升至正常水位（液位计的1/2~2/3处）时，关闭给水泵和给水阀门，待炉内水位稳定后，观察水位是否降低。

4。

2。

2.3 启动燃烧器点火，观察燃烧火焰，正常情况下火焰外围呈淡蓝色,中间层呈淡橙色，火焰正直，分布均匀,排烟在正常燃烧时肉眼观察应无可见黑色。

1.使用范围本标准适用于WNS型燃气蒸汽锅炉的使用。

2.职责操作人员：严格按操作人员：按本标准对设备进行操作和日常维护保养，并作好相应记录。

维修人员：按本标准对设备进行定期维护保养和检修，并作好相应记录。

使用部门设备管理员：指导操作人员进行操作和日常维护保养，提出检修计划。

设备动力部设备管理员：监督本标准的执行情况，制定检修计划。

3.内容3.1启动前的准备工作3.1.1按照燃烧器说明书规定进行燃气、供气压力检查。

3.1.2检查软水箱的水位，确信能至少用2小时以上。

3.1.3检查电源电压是否正常，满足所用电动机的要求。

3.1.4检查各气路、水路、汽路的阀门状态3.1.4.1气路，所有截止阀应处于开通状态。

3.1.4.2水路，所有截止阀应处于开通状态。

3.1.4.3汽路，主汽阀关闭，疏水阀开通，空气阀打开。

3.1.5检查烟道门的状态。

防爆门是否正常。

3.1.6检查转动机械的转向，如风机、水泵。

3.1.7检查锅筒水位计。

3.1.7.1水位计清晰。

3.1.7.2汽、水阀开关灵活。

3.1.7.3水位标尺在高水位报警和极低水位报警处红线清晰。

3.1.7.4水位计照明充足3.1.8检查压力表。

3.1.8.1表盘清晰，蒸汽压力表应有工作压力红线。

3.1.8.2指针在零点。

3.1.8.3照明充足。

3.1.9检查安全阀。

3.1.9.1检查锅炉的底架上的膨胀位置是否通畅。

3.1.9.2检查电控箱面板上的指示灯、仪表是否完好。

3.1.9.3检查现场照明。

3.1.9.4上述检查完毕后应有记录。

3.2点火确认上述检查符合要求后，按下启动电钮，锅炉即进入启动点火状态（所有点火程序都将由程序自动控制）。

如点火连续三次失败，则要停炉检查。

3.3锅炉升压过程3.3.1点火成功后，一般把负荷选择开关置“手动”“小火”状态约10分钟。

（热态炉除外）3.3.2当汽压升至0.05～0.1Mpa时，应当冲洗锅炉的压力表及水位计，以保持其工作正常。

论 WNS全自动蒸汽锅炉的维护保养摘要：浅析了WNS型燃气蒸汽锅炉结构、工作原理、主要零部件的维护保养及常见故障分析。

将事故发生的概率降到最低。

Abstract: This paper introduces the structure, working principle, maintenance of main parts and common failure analysis of WNS gas steam boiler. Minimize the probability of accidents.一、 WNS全自动蒸汽锅炉的基本控制原理1. WNS型蒸汽锅炉在电气控制柜内设有PLC、触摸屏、程控器、水位控制器、负荷控制器等控制、监视和显示装置。

水位控制器用于控制锅炉的比例或位置式进水，保证锅炉水位在正常范围内。

采用程序控制器对燃烧器进行控制和监控，实现整个燃烧过程的自动运行。

负荷控制器用于连续检测锅炉压力，并将压力信号传送给燃烧器的程控器，使程控器能根据负荷的变化及时调整燃烧。

对于火焰位置调节的锅炉，火焰大小的变化也由程控器控制，但进入程控器的压力信号由PLC传输。

同时，上述所有控制元件均向PLC发送信号。

PLC对接收到的信号进行连续的分析判断，具有监控上述控制元件的功能。

同时，还将处理信号传送到触摸屏上，触摸屏能及时显示锅炉运行情况，并通过触摸屏对锅炉进行控制。

触摸屏是锅炉当前状态的直观显示装置，也是控制和操作锅炉的面板。

2．燃料流量1）在燃气锅炉中，可燃气体经阀组调压后进入燃烧器，在燃烧器燃烧头处被迫与加压空气混合。

高压点火后，炉膛内产生火焰，开始燃烧。

燃料燃烧产生的热量主要以辐射的形式传递到锅炉汽包外壳体内的水，其余大部分热量通过高温烟气对流的形式传递到二、三回烟管道外的水。

换热后的烟气经锅炉后出口排入烟囱，再经烟囱排入大气。

3. 水汽过程软化后的给水由顶部水泵送入壳体。

由于锅炉受热面对称布置，锅炉内的水在壳体中心线两侧形成两个对称的回流，通过水的重力差建立水的自然循环。

锅炉设备维护保养方案锅炉设备维护保养方案一、锅炉维护保养的目的锅炉在运行过程中，长期、连续地处于火焰、烟气、灰（渣）、水、汽的冲刷和腐蚀之下，工作环境十分恶劣，不可避免地会出现泄漏、磨损、烧坏、变形、腐蚀、老化等现象。

如不及时发现和消除设备存在的缺陷，更换或修理损坏部件，保证锅炉安全附件的灵敏可靠，使设备及附件恢复和保持原有的技术性能，就会给锅炉的安全经济运行带来隐患。

为此，应有计划地对锅炉设备进行定期维护保养，我公司对用户的锅炉维护可分为月度维护保养（例行保养）、季度维护保养（小修）、应急维修、年度检查维修。

通过专业的维护保养，延长锅炉设备使用寿命，确保锅炉安全经济运行，保证用户生产的安全性和连续性。

二、维护保养设备锅炉型号出厂编号出厂日期制造厂内部编号燃料备注WNS2-1.25-Y96YG2-601997.7黄陂锅炉1#柴油壹台WNS2-10-Y91-2-71991.4广州锅炉2#柴油壹台WNS2-10-Y90-2-161991.3广州锅炉3#柴油壹台WNS2-1.0-Y95-2-2151995.10广州锅炉4#柴油壹台三、维护保养内容为使设备性能保持在最佳状态，必须对设备的各方面进行定期保养，下列表格详列了月度(如更短时间则由贵公司锅炉工配合)维护保养、季度维护保养、年度维护保养内容。

项目操作保养周期备注油嘴座去除油嘴座表面和防漏阀里的沉积物月度锅炉光电眼清除表面上灰尘，试验灵敏度月度锅炉燃油过滤器拆下油过滤器滤芯清洗月度锅炉油嘴检查是否磨损及是否堵塞月度锅炉点火棒除去积沉物，检查点火火焰，必要时重调电极间隙月度锅炉烟温控制试验超烟温停炉月度锅炉水位控制器检查补水是否正常，极低水位停炉测试月度锅炉安全阀试验自动排放是否正常月度锅炉各类阀门检查各阀门是否漏气，漏水月度锅炉水泵检查水泵运行是否正常月度锅炉水位表冲洗水位表，检查是否有假水位月度锅炉各类仪表检查是否有堵塞或漏气月度锅炉油泵检查压力是否正常，必要时维修或换新季度锅炉压力控制器检查整定值是否正常，必要时调整季度锅炉燃料/空气比例检查整定值和燃烧特性，必要时调整季度锅炉程序控制器检查情况，必要时换新季度锅炉电气接线柱检查紧度季度锅炉点火变压器检查情况，必要时换新季度锅炉马达挠组检查情况和接地电阻年度锅炉马达轴承检查磨损年度锅炉控制箱继电器确保继电器准确固定在管座上年度锅炉调制马达控制器检查电位器和电刷，必要时换新年度锅炉控制头制水、反冲洗、正冲洗、吸盐工作是否正常月度离子交换器树脂树脂是否失效，必要时更换月度离子交换器四、维护保养方法及有关说明1、维护保养定义维护保养是指我公司的维修保养技术人员按上述内容，对设备系统各部分进行检查、测试、调节、清理、维修，保证设备经常处于最佳运行状态，达到安全、高效、经济、节能目的。
