示波器探头测量理图解

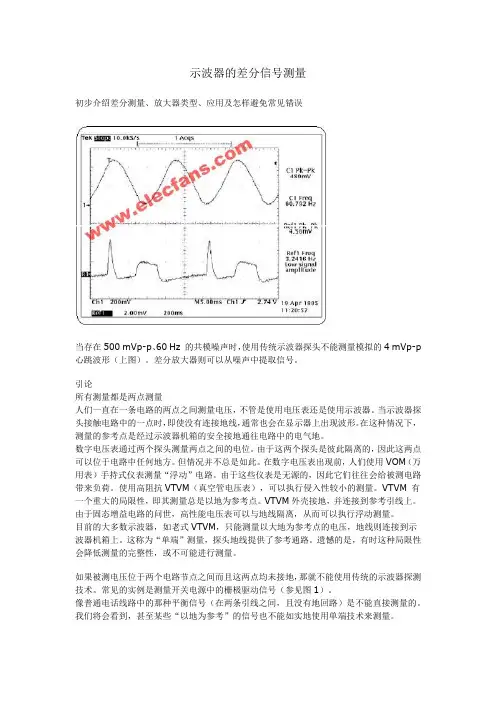

示波器的差分信号测量初步介绍差分测量、放大器类型、应用及怎样避免常见错误当存在500 mVp-p、60 Hz 的共模噪声时，使用传统示波器探头不能测量模拟的4 mVp-p 心跳波形（上图）。

差分放大器则可以从噪声中提取信号。

引论所有测量都是两点测量人们一直在一条电路的两点之间测量电压，不管是使用电压表还是使用示波器。

当示波器探头接触电路中的一点时，即使没有连接地线，通常也会在显示器上出现波形。

在这种情况下，测量的参考点是经过示波器机箱的安全接地通往电路中的电气地。

数字电压表通过两个探头测量两点之间的电位。

由于这两个探头是彼此隔离的，因此这两点可以位于电路中任何地方。

但情况并不总是如此。

在数字电压表出现前，人们使用VOM（万用表）手持式仪表测量“浮动”电路。

由于这些仪表是无源的，因此它们往往会给被测电路带来负荷。

使用高阻抗VTVM（真空管电压表），可以执行侵入性较小的测量。

VTVM 有一个重大的局限性，即其测量总是以地为参考点。

VTVM外壳接地，并连接到参考引线上。

由于固态增益电路的问世，高性能电压表可以与地线隔离，从而可以执行浮动测量。

目前的大多数示波器，如老式VTVM，只能测量以大地为参考点的电压，地线则连接到示波器机箱上。

这称为“单端”测量，探头地线提供了参考通路。

遗憾的是，有时这种局限性会降低测量的完整性，或不可能进行测量。

如果被测电压位于两个电路节点之间而且这两点均未接地，那就不能使用传统的示波器探测技术。

常见的实例是测量开关电源中的栅极驱动信号（参见图1）。

像普通电话线路中的那种平衡信号（在两条引线之间，且没有地回路）是不能直接测量的。

我们将会看到，甚至某些“以地为参考”的信号也不能如实地使用单端技术来测量。

如果地线不成其为地线我们都听说过“接地环路”，书本上教我们避免“接地环路”。

但接地环路是怎样破坏示波器测量的呢？当两条或多条单独的接地通路聚结于两点或多点时，将会产生接地环路。

其结果是导体连成了一个环。

示波器及探头使用公司目前使用的示波器以数字示波器为主，分为两类，一类是福禄克（FLUKE）数字示波器，另一类是泰克（Tektronix ）,另外还有一台建伍（KENWO0D）模拟示波器。

示波器在生产和研发中都是非常重要的一种仪器，而且也是非常昂贵的一种仪器，所以正确使用示波器不仅能提高工作效率，也能减小对示波器的不合理损耗。

一、示波器基础知识♦什么叫示波器？示波器本质上是一种图形显示设备，它描绘电信号的图形曲线。

在大多数应用中，呈现的图形能够表明信号随时间的变化过程：垂直（Y）轴表示电压，水平（X）轴表示时间。

有时称亮度为Z轴。

这一简单的图形能够说明信号的许多特性，例如：信号的时间和电压值振荡信号的频率信号所代表电路的“变化部分” 信号的特定部分相对于其他部分的发生频率是否存在故障部件使信号产生失真信号的直流值（DC）和交流值（AC）信号的噪声值和噪声是否随时间变化。

♦波形测量频率和周期不断重复的信号具有频率特性。

频率的单位是赫兹（Hz）,表示一秒时间内信号重复的次数。

成为周期每秒。

重复信号也具有周期特性，即信号完成一个循环所需要的时间量。

周期和频率互为倒数关系，即1/ 周期等于频率，同理1/ 频率等于周期。

电压电压是电路两点间的电势能或信号强度。

有时把地线或零电压作为参考点。

如果测量的是波形从最高峰值到最低峰值的电压值，则称为电压的峰值- 峰值。

幅度幅度是指电路两点间电压量。

幅度通常指被测信号以地或零电压为参考时的最大电压。

其他有些示波器还提供了测量相位、占空比、延时、上升时间等的功能。

♦示波器的分类模拟示波器本质上，模拟示波器工作方式是直接测量信号电压，并通过从左到右穿过示波器屏幕的电子束在垂直方向描绘电压。

示波器屏幕通常是阴极射线管（CRT。

电子束投到荧幕的某处，屏幕后面总会有明亮的荧光物质。

当电子束水平扫过显示器时，信号的电压是电子束发生上下偏转，跟踪波形直接反映到屏幕上。

在屏幕同一位置电子束投射频度越大，显示得也越亮。

ScopeArt先生”团队成员示波器探头是示波器使用过程中不可或缺的一部分，它主要是作为承载信号传输的链路，将待测信号完整可靠的传输至示波器，以进一步进行测量分析。

很多工程师很看重示波器的选择，却容易忽略对示波器探头的甄别。

试想如果信号经过前端探头就已经失真，那再完美的示波器所测得的数据也会有误。

所以正确了解探头性能，有效规避探头使用误区对我们日常使用示波器来说至关重要！1对于DCL，寄图1探头等。

?图2 无源探头示意图无源探头一般使用通用型BNC接口与示波器相连，所以大多数厂家的无源探头可以在不同品牌的示波器上通用（某些厂家特殊接口标准的探头除外），但由于示波器一般无法自动识别其他品牌的探头类型，所以此时需要手动在示波器上设置探头衰减比，以保证示波器在测量时正确补偿探头带来的信号衰减。

图3所示为日常最为常见的一类无源探头原理示意图，它由输入阻抗Rprobe、寄生电容Cprobe、传输导线（一般1至1.5米左右）、可调补偿电容Ccomp组成。

此类无源探头一般输入阻抗为10M?，衰减比因子为10：1。

?图3Vscope衰减因子?图4 R&S RT-ZH10高压探头还有一类无源探头，其衰减比为1：1，信号未经衰减直接经过探头传输至示波器，其耐压能力不及其它无源探头，但它具备测试小信号的优势。

由于不像10：1 衰减比探头那样信号需要示波器再放大10倍显示，所以示波器内部噪声未放大，测量噪声更小，此类更适用于测试小信号或电源纹波噪声。

图5 R&S HZ-154 1:1/10:1可调衰减比无源探头无源传输线探头是另一类特殊的无源探头，其特点是输入阻抗相对较低，一般为几百欧姆，支持带图650??图需要注意的是，由于传输线探头的低阻抗，它的负载效应会比较明显。

因此，此类探头仅适用于与低输出阻抗（几十至100欧姆）的电路测试。

对于更高输出阻抗的电路，我们可以选择使用高阻有源探头的方案，将在后续详述。

示波器探头补偿原理示波器输入电阻示波器探头无法将电路信号送入示波器，咋一想，似乎直接连起来就能用了吧。

但是我们使用万用表测量示波器探头两端的电阻，居然有将近9M欧姆这么多，如下图所示:万用表测量探头X10档两端电阻而我们来看示波器，细心的朋友们会发现在示波器的BNC输入接口旁边一般都标记有1MΩ的对地输入电阻参数。

很多人可能不理解这个是代表了什么。

STO1104C示波器BNC输入接口其实，在使用示波器探头测量电路的时候，由于不希望示波器探头的接入而改变被测电路本身的工作状态，因此示波器探头一定是高阻的，即输入阻抗比较大（兆欧级别）。

而示波器是有一定的电压输入范围的，但是不同的测量场合又会有不同的电压，所以示波器探头会有不同的衰减比（1X，10X，100X……）。

那么最简单的信号衰减实现就是电阻分压，如下图所示：图中，R1为示波器探头上的电阻，R in为示波器的输入电阻。

一般R in = 1MΩ，100X下为R1 = 99 MΩ，10X下R1 = 9MΩ，而1X下理论上应该为0Ω，但实际上R1约为几百欧，一般在300欧以内万用表测量探头X1档两端电阻示波器输入电容那么按照上面介绍的电阻分压电路是不是示波器就能用了呢？不是的。

大家都知道，实际中，任何电路都不是理想电路，或多或少都有寄生参数。

示波器与示波器探头的接口也不例外。

由于示波器接口需要同时将信号与GND连接到示波器探头上（如下图所示，一般外圈的金属是GND，可以起到与外部屏蔽的作用，内部的金属为输入信号），因此，输入的信号和GND之间就形成了电容。

无论怎样改进示波器接口的设计，都无法消除示波器的输入电容的寄生参数。

一般示波器的输入电容典型值为15pF，14pF，12pF的都有，图中所示为14pF。

有R又有C，这不就是RC低通滤波器吗？我们算下这个RC电路的截止频率。

考虑10X的档位，R1 = 9MΩ，R in = 1MΩ，C in = 14pF ，截止频率为这样一来，凡是高于12.64kHz的信号都被衰减到不能看了。

示波器探头原理及种类（1）任何使用过示波器的人都会接触过探头，通常我们说的示波器是用来测电压信号的（也有测光或电流的，都是先通过相应的传感器转成电压量测量），探头的主要作用是把被测的电压信号从测量点引到示波器进行测量。

大部分人会比较关注示波器本身的使用，却忽略了探头的选择。

实际上探头是介于被测信号和示波器之间的中间环节，如果信号在探头处就已经失真了，那么示波器做的再好也没有用。

实际上探头的设计要比示波器难得多，因为示波器内部可以做很好的屏蔽，也不需要频繁拆卸，而探头除了要满足探测的方便性的要求以外，还要保证至少和示波器一样的带宽，难度要大得多。

因此最早高带宽的实时示波器刚出现时是没有相应的探头的，又过了一段时间探头才出来。

要选择合适的探头，首要的一点是要了解探头对测试的影响，这其中包括2部分的含义：1/探头对被测电路的影响；2/探头造成的信号失真。

理想的探头应该是对被测电路没有任何影响，同时对信号没有任何失真的。

遗憾的是，没有真正的探头能同时满足这两个条件，通常都需要在这两个参数间做一些折衷。

为了考量探头对测量的影响，我们通常可以把探头模型简单等效为一个R、L、C 的模型，把这个模型和我们的被测电路放在一起分析。

首先，探头本身有输入电阻。

和万用表测电压的原理一样，为了尽可能减少对被测电路的影响，要求探头本身的输入电阻Rprobe要尽可能大。

但由于Rprobe不可能做到无穷大，所以就会和被测电路产生分压，实际测到的电压可能不是探头点上之前的真实电压，这在一些电源或放大器电路的测试中会经常遇到。

为了避免探头电阻负载造成的影响，一般要求Rprobe要大于Rsource和Rload的10倍以上。

大部分探头的输入阻抗在几十k欧姆到几十兆欧姆间。

其次，探头本身有输入电容。

这个电容不是刻意做进去的，而是探头的寄生电容。

这个寄生电容也是影响探头带宽的最重要因素，因为这个电容会衰减高频成分，把信号的上升沿变缓。

通常高带宽的探头寄生电容都比较小。

示波器探头原理示波器探头是示波器中的一个重要部件，它的作用是将被测信号转换成示波器可测量的电压信号。

在示波器测量中，探头起着至关重要的作用，正确的选择和使用探头可以保证测量结果的准确性和可靠性。

本文将介绍示波器探头的原理，帮助读者更好地理解示波器探头的工作原理和选择使用。

首先，我们来了解一下示波器探头的基本结构。

一般来说，示波器探头由接地线、信号引线、衰减器、补偿器和接口等部分组成。

接地线用于连接被测电路的地，信号引线用于连接被测信号的输入端，衰减器用于将被测信号进行衰减，补偿器用于调节探头的频率响应，接口则用于连接示波器主机。

接下来，我们来详细介绍一下示波器探头的工作原理。

当被测信号通过信号引线输入到探头时，首先经过衰减器进行衰减，然后再经过补偿器进行补偿，最后通过接口输入到示波器主机。

衰减器的作用是将被测信号的幅值降低到示波器可测量的范围内，以保护示波器主机不受过大的输入信号影响。

补偿器的作用是校正探头的频率响应特性，使得探头在不同频率下都能够准确地传输信号。

在选择使用示波器探头时，需要考虑被测信号的频率范围、幅值范围和波形特性等因素。

不同的探头具有不同的频率响应特性和衰减比，因此在选择探头时需要根据实际测量需求进行合理选择。

另外，还需要注意探头的接地方式，接地方式的选择会对测量结果产生影响，需要根据具体情况进行合理选择。

总之，示波器探头作为示波器中的重要部件，具有重要的测量作用。

正确的选择和使用探头可以保证测量结果的准确性和可靠性。

希望通过本文的介绍，读者能够更好地理解示波器探头的工作原理和选择使用，从而更好地应用示波器进行信号测量。

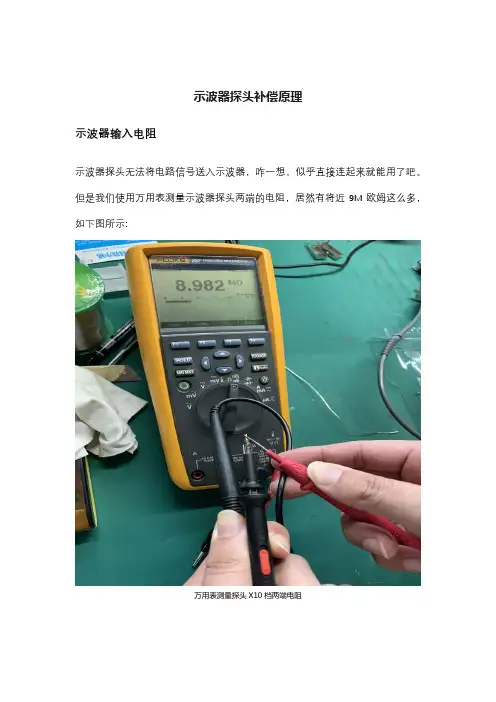

示波器探头补偿原理探头要做校准补偿大家也许都知道，但是为什么要做，底层原因是什么，也许很多人就说不上来了，今天就和大家分享一下，希望可以帮助大家更好的理解示波器探头。

这一切，要从了解探头的补偿原理开始：示波器输入电阻示波器探头无法将电路信号送入示波器，咋一想，似乎直接连起来就能用了吧。

但是我们使用万用表测量示波器探头两端的电阻，居然有将近9M欧姆这么多，如下图所示:万用表测量探头X10档两端电阻而我们来看示波器，细心的朋友们会发现在示波器的BNC输入接口旁边一般都标记有1MΩ的对地输入电阻参数。

很多人可能不理解这个是代表了什么。

STO1104C示波器BNC输入接口其实，在使用示波器探头测量电路的时候，由于不希望示波器探头的接入而改变被测电路本身的工作状态，因此示波器探头一定是高阻的，即输入阻抗比较大（兆欧级别）。

而示波器是有一定的电压输入范围的，但是不同的测量场合又会有不同的电压，所以示波器探头会有不同的衰减比（1X，10X，100X……）。

那么最简单的信号衰减实现就是电阻分压，如下图所示：图中，R1为示波器探头上的电阻， Rin为示波器的输入电阻。

一般 Rin = 1MΩ ，100X下为 R1 = 99 MΩ ，10X下 R1 = 9MΩ ，而1X下理论上应该为 0Ω ，但实际上R1约为几百欧，一般在300欧以内万用表测量探头X1档两端电阻示波器输入电容那么按照上⾯介绍的电阻分压电路是不是示波器就能⽤了呢？不是的。

⼤家都知道，实际中，任何电路都不是理想电路，或多或少都有寄⽣参数。

示波器与示波器探头的接⼝也不例外。

由于示波器接⼝需要同时将信号与GND连接到示波器探头上（如下图所示，⼀般外圈的⾦属是GND，可以起到与外部屏蔽的作⽤，内部的⾦属为输⼊信号），因此，输⼊的信号和GND之间就形成了电容。

⽆论怎样改进示波器接⼝的设计，都⽆法消除示波器的输⼊电容的寄⽣参数。

⼀般示波器的输⼊电容典型值为15pF，14pF，12pF的都有，图中所示为14pF。

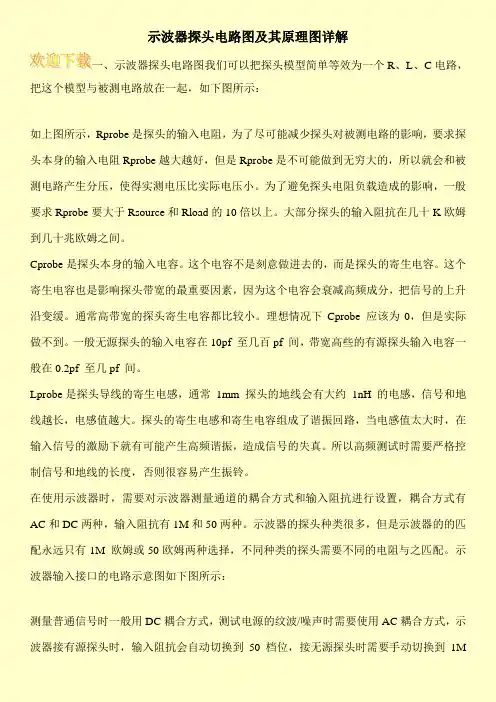

示波器探头电路图及其原理图详解一、示波器探头电路图我们可以把探头模型简单等效为一个R、L、C电路，把这个模型与被测电路放在一起，如下图所示：如上图所示，Rprobe是探头的输入电阻，为了尽可能减少探头对被测电路的影响，要求探头本身的输入电阻Rprobe越大越好，但是Rprobe是不可能做到无穷大的，所以就会和被测电路产生分压，使得实测电压比实际电压小。

为了避免探头电阻负载造成的影响，一般要求Rprobe要大于Rsource和Rload的10倍以上。

大部分探头的输入阻抗在几十K欧姆到几十兆欧姆之间。

Cprobe是探头本身的输入电容。

这个电容不是刻意做进去的，而是探头的寄生电容。

这个寄生电容也是影响探头带宽的最重要因素，因为这个电容会衰减高频成分，把信号的上升沿变缓。

通常高带宽的探头寄生电容都比较小。

理想情况下Cprobe 应该为0，但是实际做不到。

一般无源探头的输入电容在10pf 至几百pf 间，带宽高些的有源探头输入电容一般在0.2pf 至几pf 间。

Lprobe是探头导线的寄生电感，通常1mm 探头的地线会有大约1nH 的电感，信号和地线越长，电感值越大。

探头的寄生电感和寄生电容组成了谐振回路，当电感值太大时，在输入信号的激励下就有可能产生高频谐振，造成信号的失真。

所以高频测试时需要严格控制信号和地线的长度，否则很容易产生振铃。

在使用示波器时，需要对示波器测量通道的耦合方式和输入阻抗进行设置，耦合方式有AC和DC两种，输入阻抗有1M和50两种。

示波器的探头种类很多，但是示波器的的匹配永远只有1M 欧姆或50欧姆两种选择，不同种类的探头需要不同的电阻与之匹配。

示波器输入接口的电路示意图如下图所示：测量普通信号时一般用DC耦合方式，测试电源的纹波/噪声时需要使用AC耦合方式，示波器接有源探头时，输入阻抗会自动切换到50档位，接无源探头时需要手动切换到1M。

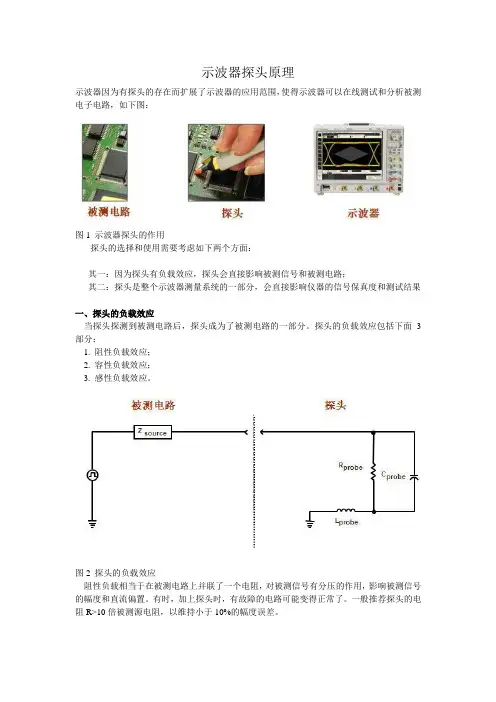

示波器探头原理示波器因为有探头的存在而扩展了示波器的应用范围，使得示波器可以在线测试和分析被测电子电路，如下图：图1 示波器探头的作用探头的选择和使用需要考虑如下两个方面：其一：因为探头有负载效应，探头会直接影响被测信号和被测电路；其二：探头是整个示波器测量系统的一部分，会直接影响仪器的信号保真度和测试结果一、探头的负载效应当探头探测到被测电路后，探头成为了被测电路的一部分。

探头的负载效应包括下面3部分：1. 阻性负载效应；2. 容性负载效应；3. 感性负载效应。

图2 探头的负载效应阻性负载相当于在被测电路上并联了一个电阻，对被测信号有分压的作用，影响被测信号的幅度和直流偏置。

有时，加上探头时，有故障的电路可能变得正常了。

一般推荐探头的电阻R>10倍被测源电阻，以维持小于10%的幅度误差。

图3 探头的阻性负载容性负载相当于在被测电路上并联了一个电容，对被测信号有滤波的作用，影响被测信号的上升下降时间，影响传输延迟，影响传输互连通道的带宽。

有时，加上探头时，有故障的电路变得正常了，这个电容效应起到了关键的作用。

一般推荐使用电容负载尽量小的探头，以减小对被测信号边沿的影响。

图4 探头的容性负载感性负载来源于探头地线的电感效应，这地线电感会与容性负载和阻性负载形成谐振，从而使显示的信号上出现振铃。

如果显示的信号上出现明显的振铃，需要检查确认是被测信号的真实特征还是由于接地线引起的振铃，检查确认的方法是使用尽量短的接地线。

一般推荐使用尽量短的地线，一般地线电感=1nH/mm。

图5 探头的感性负载二、探头的类型示波器探头大的方面可以分为：无源探头和有源探头两大类。

无源有源顾名思义就是需不需要给探头供电。

无源探头细分如下：1. 低阻电阻分压探头；2. 带补偿的高阻无源探头（最常用的无源探头）；3. 高压探头有源探头细分如下：1. 单端有源探头；2. 差分探头；3. 电流探头最常用的高阻无源探头和有源探头简单对比如下：表1 有源探头和无源探头对比低阻电阻分压探头具备较低的电容负载（<1pf)，较高的带宽（>1.5GHz），较低的价格，但是电阻负载非常大，一般只有500ohm或1Kohm，所以只适合测试低源阻抗的电路，或只关注时间参数测试的电路。

示波器差分探头原理差分探头是示波器中常用的测量工具，它用于测量差分信号，即两个信号之间的电位差。

差分探头通过差分放大器将差分信号转换为可测量的电压信号。

本文将介绍差分探头的原理及相关参考内容。

1. 差分信号和共模信号：差分信号是由两个信号的电位差产生的，通常表示为Vd = Vp - Vn，其中Vp和Vn分别表示两个信号的电压。

共模信号是两个信号的均值，通常表示为Vcm = (Vp + Vn) / 2。

差分信号和共模信号是对信号进行完整描述的两个重要参数。

2. 差分放大器：差分放大器是一种电路，可将差分信号放大并转换为可测量的电压信号。

差分放大器通常由两个输入端和一个输出端组成，其中一个输入端接收Vp信号，另一个输入端接收Vn信号。

差分放大器增益的关键特点是对差分信号具有高增益，而对共模信号具有低增益。

3. 差分探头原理：差分探头是将差分信号传递给示波器的关键组件。

差分探头通常由两根探针和一个放大器组成。

探针分别连接信号源的Vp 和Vn端，将差分信号传递给放大器。

放大器对差分信号进行放大，并输出给示波器进行测量。

4. 差分探头常见参数：- 带宽：差分探头的带宽决定了它能够测量的信号频率范围。

通常，差分探头的带宽为几十兆赫兹到几千兆赫兹。

- 增益误差：差分探头的放大器在放大差分信号时可能存在的误差。

增益误差越小，测量结果越准确。

- 共模抑制比：差分探头能够抑制共模信号的能力。

共模抑制比越高，测量结果对共模信号的影响越小。

- 输入电阻：差分探头的输入电阻决定了信号源的负载。

输入电阻越高，对信号源的负载越小，测量结果越准确。

5. 差分探头的应用：差分探头广泛应用于各种领域，包括电子工程、通信工程、生物医学等。

示波器配合差分探头可测量差分信号的波形、频率、幅度等参数，帮助工程师进行信号分析和故障排查。

参考内容：- 《示波器测量技术》(刘文彬著)- 《示波器应用技术手册》(杨栋著)- 《差分信号的测量和控制技术》(郑鸣洲著)- 《电子测量技术及仪器》(邬建中著)- 《现代电子测量技术》(李继中、常云杰著)。

For personal use only in study and research; not for commercial use 示波器检测全电视视频信号的波形图解彩电维修更是示波器用武之地，图①②③是全电视视频信号的波形，这种波形贯穿图像通道的全过程。

对有光栅有伴音而无图像的故障此波形的有无处就是故障所在点。

图④是场输出波形，当光栅出现异常是此波形将有明显变形。

最下边是三幅波形图和对应的电视屏幕图像场畸形⑤是行输出变形，一般情况下不要测行管集电极，以免击穿探头。

可测低压绕组的输出端，也可在1比10衰减探头后再接一个9M的电阻去测试。

图⑩是行振荡电路输出的行激励波形。

当行输出波形变成图11波形时多是行激励不足，行管发热温升快，易烧坏。

图12是高压包局部短路的波形。

图⑥是晶体振动器的波形，在示波器频率指标不够时看到的是一条亮带。

它是判断CPU是否工作的主要依据。

图⑦是开关电源开关管集电极的波形，是判断电源是否振荡的基本条件。

如波形上沿有毛刺将导致开关变压器支支响和开关管损坏。

图⑧是沙堡脉冲波形，它是由三个作用不同的脉冲组合而成，在场频时将观察不到它的全貌。

它的有无将影响视频信号的色彩和亮度处理。

图⑨是视放尾板上三个电子枪阴极的波形，与一些图纸上所标波形不一样，因图纸所标是彩条信号的波形，这是电视图像的信号波形。

笔者最近将ET521A及健伍CS-4035模拟(40M)示波器进行了实际波形测试，并拍下了一些彩电波形供大家参考。

健伍CS-4035为带宽40MHz的实时模拟示波器，属典型的手动调节（无CRT读出功能）测试示波器，其所有测试均需手动调节，需对水平扫描速度、垂直灵敏度、同步电平等控制功能进行适当调节方能获得稳定合适的波形显示，由于其采用屏幕为8*10cm内刻度高亮度示波管进行波形显示，故而扫描线亮度清晰度高，内设有电视行场同步触发滤波通道，能方便观察到稳定的行场同步电视信号波形，是比较适合的常用模拟示波器。

示波器探头原理示波器探头原理示波器探头原理---示波器探头工作原理示波器探头不仅仅是把测试信号判定以示波器输入端的一段导线，而且是测量系统的重要组成部分。

探头有很多种类型号各有其没的特性，以适应各种不同的专门工作的击破要，其中一类称为有源探头，探头内包含有源电子元件可以提供放大能力，不含有源元件的探头称为无源探头，其中只包含无源元件如电阻和电容。

这种探头通常对输入信号进行衰减。

我们将首先集中讨论通用无源探头，说明共主要技术指标以及探头对被测电路和被测信号的影响，接着简单介绍几种专用探头及其附近。

屏蔽示波器探头的一个重要任务是确保只有希望观测的信号才在示波器上出现，如果我们仅仅使用一面导线来代替探头，那到它的作用就好象是一根天线，可以从无线电台、荧光灯，电机、50或60Hz的电源的交流声甚至当地业余无线电爱好者那里接收到很多不希望的干扰信号，其些这类噪声甚至还能抽向注入到被测电路中去所以我们首先需要的是屏蔽的电缆，示波器探头的屏蔽电缆通过们于探头尖端的接地线和被测电路连接，从而保证了很好的屏蔽。

示波器探头带宽和示波器一们，示波器探头也具有其允许的有限带宽。

如果我们使用一台100MHz的示波器和一个100MHz的探头，那么它们组合起来的响应就小于100MHz，探头的电容和示波器的输入电容相加，这就减小了系统的带宽，加大了显示的上升时间tr见第一章1.3节上升时间。

使用1.3节的公式tr(ns)=350/BW(MHz)如果示波器和探头各自均为100MHz带宽，其上升时间均为tr=3.5ns 。

则有效系统上升时间就由下式给出：trsystem=sqr(t2rscope+t2rprobe)=sqr(3.52+3.52)ns=sqr(24.5)2ns=4.95ns根据 4.95ns的系统上升时间求得，系统带宽为350/4.95MHz=70.7MHz。

Fluke公司给所有示波器配备的探头都能使示波器保证在探头尖端获得规定的示波器带宽，从上述的计算可以看出，视觉要求探头本射的带宽要比示波器的带宽宽得多。
