二维几何图形变换.

掌握简单的平移旋转和翻折变换在数学中，平移旋转和翻折变换是几个基本的二维几何变换。

它们在几何形状的位置和方向上起到了重要的作用。

在本文中，我们将介绍这些简单的变换，并给出一些实际应用案例。

一、平移变换平移变换是指将几何图形沿着给定的方向和距离移动。

在二维平面上，平移变换可以通过将每个点的坐标都增加一个常量向量来实现。

例如，将点(x, y)进行平移变换，使其移动到新的位置(x + a, y + b)。

平移变换的实际应用非常广泛。

例如，在计算机图形学中，我们经常需要将图像进行平移，以便在屏幕上获得所需的位置。

此外，在工程测量和建筑设计中，平移变换也用于计算物体的位置和方向。

二、旋转变换旋转变换是指将几何图形绕某个固定点按照一定角度进行旋转。

在二维平面上，旋转变换可以通过对每个点的坐标应用旋转矩阵来实现。

例如，将点(x, y)进行旋转变换，使其绕原点旋转θ角度后得到新的位置(x', y')。

旋转变换的应用也非常广泛。

在计算机图形学和动画制作中，我们经常需要对图像或物体进行旋转，以实现动态效果。

此外，在航空航天领域和机器人技术中，旋转变换用于计算飞行器或机器人的方向和航线。

三、翻折变换翻折变换是指将几何图形沿着一条直线进行对称翻折。

在二维平面上，翻折变换可以通过对每个点的坐标应用翻折矩阵来实现。

例如，将点(x, y)进行翻折变换，使其相对于直线L进行对称翻折后得到新的位置(x', y')。

翻折变换在日常生活中也有很多应用。

例如，我们常常对称折叠地图、书页或者纸张，以方便携带和阅读。

另外，在艺术设计和装饰领域，翻折变换也被用于创作各种有趣和独特的图案。

综上所述，掌握简单的平移旋转和翻折变换对于理解几何形状的位置和方向非常重要。

这些变换不仅在数学和几何学中有应用，而且在计算机图形学、工程测量、建筑设计和艺术创作等领域也发挥着重要的作用。

通过学习和应用这些变换，我们可以更好地理解和操作几何图形，丰富我们的知识和技能。

⼆维图形⼏何变换⼀、基本变换1. 平移定义：将物体沿直线路径从⼀个坐标位置移到另⼀个坐标位置的重定位。

不产⽣变形⽽移动物体的刚体变换。

原始坐标位置：(x ,y )，平移距离t x 、t y ，新位置(x ′,y ′)，则x ′=x +t x ,y ′=y +t y 表⽰为矩阵形式，令：→P =x y→P ′=x ′y ′→T =t x t y⼆位平移⽅程：→P ′=→P +→T2. 旋转当参考点为(0,0)定义：以某个参考点为圆⼼，将对象上的各点(x ,y )围绕圆⼼转动⼀个逆时针⾓度θ，变成新的坐标(x ′,y ′)的变换。

x ′=rcos (φ+θ)=rcos φcos θ−rsin φsin θy ′=rsin (φ+θ)=rsin φcos θ+rcos φsin θ∵x =rcos φ,y =rsin φ∴x ′=xcos θ−ysin θy ′=xsin θ+ycos θ令：→R =cos θ−sin θ−sin θcos θ写成矩阵形式：→P ′=→R ⋅→P绕任意指定的旋转位置(x r ,y r )旋转的变换⽅程1. 将坐标系原点平移到(x r ,y r )2. 在新的坐标系下做旋转变换3. 将坐标原点平移回原坐标系x ′=x r +(x −x r )cos θ−(y −y r )sin θy ′=y r +(x −x r )sin θ+(y −y r )cos θ3. 变化（缩放）Scaling定义：使对象按⽐例因⼦Sx 和Sy 放⼤或缩⼩的变换。

x ′=x ⋅S xy ′=y ⋅S y令→S =S x 00S y矩阵形式：→P ′=→S ⋅→PS x 、S y 均⼩于1，缩⼩物体尺⼨，S x 、S y 均⼤于1，放⼤物体。

S x =S y ，则保持物体相对⽐例缩放⼀致。

特殊情况当Sy =−1、Sx =1，按x 轴反射当Sy =1、Sx =−1，按y 轴反射()()()()()当Sy =−1、Sx =−1，按原点(0,0)反射⼆、变换矩阵每个基本变换均可表⽰为普通矩阵形式：→P ′=→M 1→P +→M 2平移将2×2矩阵扩充为3×3矩阵，将⼆维⼏何变换的乘法和平移项组合成单⼀矩阵表⽰平移。

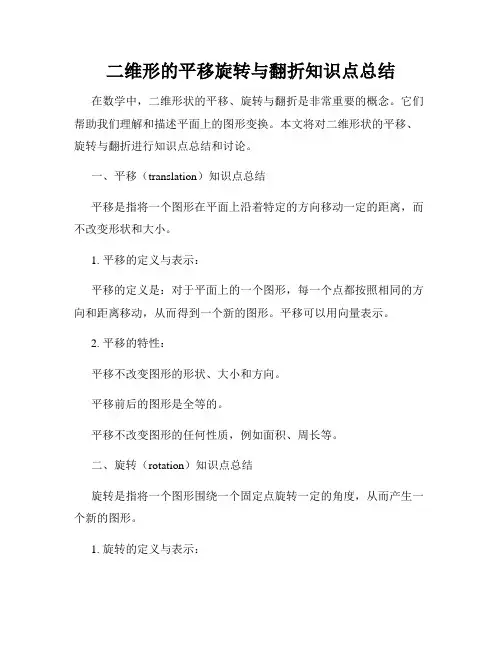

二维形的平移旋转与翻折知识点总结在数学中，二维形状的平移、旋转与翻折是非常重要的概念。

它们帮助我们理解和描述平面上的图形变换。

本文将对二维形状的平移、旋转与翻折进行知识点总结和讨论。

一、平移（translation）知识点总结平移是指将一个图形在平面上沿着特定的方向移动一定的距离，而不改变形状和大小。

1. 平移的定义与表示：平移的定义是：对于平面上的一个图形，每一个点都按照相同的方向和距离移动，从而得到一个新的图形。

平移可以用向量表示。

2. 平移的特性：平移不改变图形的形状、大小和方向。

平移前后的图形是全等的。

平移不改变图形的任何性质，例如面积、周长等。

二、旋转（rotation）知识点总结旋转是指将一个图形围绕一个固定点旋转一定的角度，从而产生一个新的图形。

1. 旋转的定义与表示：旋转的定义是：对于平面上的一个图形，围绕一个旋转中心点按照特定的角度旋转，从而得到一个新的图形。

旋转可以用中心和角度来表示。

2. 旋转的特性：旋转不改变图形的形状、大小和对称性。

旋转前后的图形是全等的。

旋转可以是顺时针或逆时针的。

三、翻折（reflection）知识点总结翻折是指将一个图形沿着直线将其镜像翻转，从而产生一个新的图形。

1. 翻折的定义与表示：翻折的定义是：对于平面上的一个图形，围绕一条直线翻转，从而得到一个新的图形。

翻折可以用直线表示。

2. 翻折的特性：翻折不改变图形的形状和大小，但改变了图形的朝向。

翻折前后的图形是全等的。

翻折是关于翻折轴对称的。

总结：平移、旋转与翻折是二维图形变换中常见的操作。

它们都是通过对整个图形或图形的各个点进行操作来改变其位置或朝向。

平移将图形整体移动，旋转将图形绕一个中心点旋转，翻折则是通过将图形沿一条直线进行镜像翻转。

这些变换都有各自的特性与性质，且不改变图形的形状和大小。

掌握平移、旋转与翻折的知识，有助于我们更好地理解和应用于解决几何学上的问题。

通过本文的知识点总结，希望能够帮助读者更好地理解二维形的平移、旋转与翻折，并能够应用于实际问题的解决中。

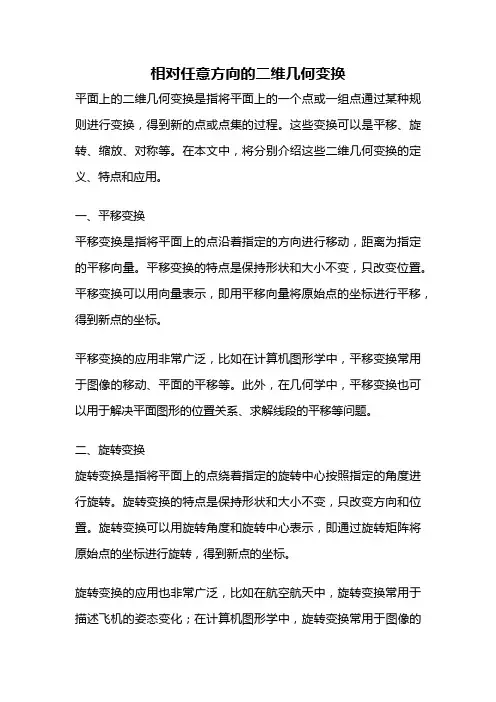

相对任意方向的二维几何变换平面上的二维几何变换是指将平面上的一个点或一组点通过某种规则进行变换，得到新的点或点集的过程。

这些变换可以是平移、旋转、缩放、对称等。

在本文中，将分别介绍这些二维几何变换的定义、特点和应用。

一、平移变换平移变换是指将平面上的点沿着指定的方向进行移动，距离为指定的平移向量。

平移变换的特点是保持形状和大小不变，只改变位置。

平移变换可以用向量表示，即用平移向量将原始点的坐标进行平移，得到新点的坐标。

平移变换的应用非常广泛，比如在计算机图形学中，平移变换常用于图像的移动、平面的平移等。

此外，在几何学中，平移变换也可以用于解决平面图形的位置关系、求解线段的平移等问题。

二、旋转变换旋转变换是指将平面上的点绕着指定的旋转中心按照指定的角度进行旋转。

旋转变换的特点是保持形状和大小不变，只改变方向和位置。

旋转变换可以用旋转角度和旋转中心表示，即通过旋转矩阵将原始点的坐标进行旋转，得到新点的坐标。

旋转变换的应用也非常广泛，比如在航空航天中，旋转变换常用于描述飞机的姿态变化；在计算机图形学中，旋转变换常用于图像的旋转、三维模型的旋转等。

此外，在几何学中，旋转变换也可以用于解决线段的旋转、图形的对称等问题。

三、缩放变换缩放变换是指将平面上的点按照指定的比例进行放大或缩小。

缩放变换的特点是保持形状不变，只改变大小。

缩放变换可以用缩放因子表示，即通过缩放矩阵将原始点的坐标进行缩放，得到新点的坐标。

缩放变换的应用也非常广泛，比如在计算机图形学中，缩放变换常用于图像的放大、缩小、三维模型的缩放等。

此外，在几何学中，缩放变换也可以用于解决图形的相似性判断、线段的伸缩等问题。

四、对称变换对称变换是指将平面上的点按照指定的对称中心或对称轴进行镜像。

对称变换的特点是保持形状不变，只改变方向。

对称变换可以用对称中心或对称轴表示，即通过对称变换的公式将原始点的坐标进行镜像，得到新点的坐标。

对称变换的应用也非常广泛，比如在几何学中，对称变换常用于解决图形的对称性判断、线段的对称等问题。

二维形的变换与应用二维形的变换是数学中一个重要的概念，它描述了两维平面上的图形在空间中的变化过程。

在实际应用中，二维形的变换被广泛使用于计算机图形学、图像处理、几何学等领域。

本文将介绍常见的二维形变换方式以及它们在实际应用中的具体案例。

平移变换（Translation Transformation）平移变换是指将二维平面上的图形沿着某一方向平行移动一定的距离。

例如，通过平移变换可以将一个矩形从一个位置移动到另一个位置，或者将一个三角形沿着某一直线移动。

旋转变换（Rotation Transformation）旋转变换是指将二维平面上的图形绕着某一点或轴线进行旋转操作。

通过控制旋转角度可以实现图形的任意旋转，例如将一个正方形按照指定角度进行旋转，从而得到旋转后的图形。

缩放变换（Scaling Transformation）缩放变换是指将二维平面上的图形按照比例进行放大或缩小。

通过控制放大或缩小的比例因子，可以实现图形的任意大小调整。

例如，可以将一个圆的半径进行缩放，从而得到不同大小的圆。

对称变换（Reflection Transformation）对称变换是指将二维平面上的图形按照某一直线进行镜像对称。

通过对图形进行镜像对称，可以得到和原图关于对称直线对称的图形。

例如，可以将一个正方形关于对角线进行对称，得到关于对角线对称的图形。

扭曲变换（Shear Transformation）扭曲变换是指将二维平面上的图形进行拉伸或压缩，使得图形在某一方向上产生倾斜变形。

通过控制扭曲因子可以实现不同程度的扭曲效果。

例如，可以将一个长方形在水平方向上进行扭曲，得到呈现出倾斜效果的长方形。

在计算机图形学中，二维形的变换被广泛应用于图形的绘制、变形、动画等场景。

通过对图形进行平移、旋转、缩放、对称和扭曲等变换操作，可以实现图形的各种形状和动态效果。

在图像处理中，二维形的变换用于图像的几何校正、图像的旋转矫正、图像的放大缩小等处理操作。

二维形的平移与旋转平移和旋转是二维形的基本变换操作，它们在数学、计算机图形学、物理学和工程等领域广泛应用。

本文将详细介绍二维形的平移和旋转的概念、原理以及常见应用。

平移是指在平面上将图形沿着一定方向移动一定距离，而图形保持大小和形状不变。

例如我们常见的地图上标记的城市，如果地图整体向右平移，那么每个城市之间的相对位置关系不变，只是整体在平面上移动了一段距离。

二维平移的数学原理比较简单，我们可以通过向量的加法来表示。

设平移向量为向量T(x, y)，对于一个点P(x1, y1)，平移后的新点为P'(x2, y2)。

根据向量加法的定义，我们有：P'(x2, y2) = P(x1, y1) + T(x, y)即新点的坐标等于原点坐标加上平移向量。

可以看出，平移只影响点的坐标，而不会改变图形的形状和大小。

除了平移，旋转也是常见的形体变换操作。

旋转是指将图形绕着一个点或者一个轴旋转一定角度，使得图形发生旋转变化。

例如我们的地球自转一周就是一个旋转的例子。

二维旋转可以通过矩阵变换来表示。

设旋转角度为θ，旋转中心为原点(0,0)，对于一个点P(x1, y1)，旋转后的新点为P'(x2, y2)。

根据矩阵变换的定义，我们有：```x2 = x1 * cos(θ) - y1 * sin(θ)y2 = x1 * sin(θ) + y1 * cos(θ)```即新点的坐标等于原点坐标通过矩阵变换得到。

可以看出，旋转会改变图形点的坐标，并且会影响图形的形状和大小，旋转中心是旋转的重要参数之一。

平移和旋转在图形处理、计算机动画、机器人控制等领域都有广泛应用。

在图像处理中，平移可以用于裁剪图像、拼接图像和图像校正等操作；旋转可以用于图像旋转、变换和变形等处理。

在计算机动画中，平移和旋转是实现动画效果的基本操作，通过改变图形的位置和方向，可以实现角色行走、物体移动和相机调整等效果。

在机器人控制中，平移和旋转可以用于路径规划、机器人定位和环境感知等任务。

二维几何形的旋转与对称在几何学中，旋转和对称是两个重要的概念。

通过旋转和对称操作，我们可以改变二维平面上的图形，使其呈现出不同的形态和特点。

本文将介绍二维几何形的旋转与对称，并讨论它们的性质和应用。

一、旋转操作旋转是指将一个图形绕一个固定点旋转一定角度后得到的新图形。

在二维平面上，旋转操作通常以原点(0, 0)作为旋转中心，角度按逆时针方向测量。

当我们将一个图形逆时针旋转90度时，每个点的新位置可以通过坐标的变换来描述。

对于一个点P(x, y)，逆时针旋转90度后的新坐标为P'(-y, x)。

通过这个变换规则，我们可以绘制出旋转后的图形。

旋转操作不仅可以改变图形的方向，还可以改变图形的位置。

我们可以通过平移操作，将旋转中心移到需要的位置，然后再执行旋转操作。

这样，我们就可以控制旋转的中心和角度，从而实现更灵活的变换。

旋转操作在几何学中有广泛的应用。

例如，在计算机图形学中，旋转用于实现三维模型在屏幕上的显示。

在建筑设计中，旋转用于展示建筑物在不同角度下的外观。

无论是在科学研究还是实际生活中，旋转操作都发挥着重要的作用。

二、对称操作对称是指将一个图形以某条直线(称为对称轴)为中心进行翻转，得到的新图形与原图形完全一致。

在二维平面上，常见的对称轴包括x轴、y轴和直线y=x。

对于以x 轴为对称轴的对称操作，每一个点P(x, y)的新坐标为P'(x, -y)。

对于以y轴为对称轴的对称操作，每一个点的新坐标为P'(-x, y)。

对于以直线y=x为对称轴的对称操作，每一个点的新坐标为P'(y, x)。

对称操作可以使图形保持不变或变换位置。

我们可以通过平移操作，控制对称轴的位置，从而实现对称的效果。

对称操作在几何学中有广泛的应用。

例如，在艺术设计中，对称被广泛运用于图案和装饰的制作。

在生物学中，对称性是许多生物体体态美的表现。

无论是在艺术还是科学领域，对称操作为人们带来了美感和启示。

二维几何形的平移旋转与翻转方法二维几何形的平移、旋转与翻转方法在二维几何学中，平移、旋转和翻转是常用的形状变换方法。

通过这些方法，我们可以改变形状的位置和方向，从而达到不同的目的，例如对图像进行调整、创建图案或进行设计等。

本文将介绍二维几何形的平移、旋转和翻转的基本方法及其应用。

一、平移方法平移是指在平面上将一个几何形状沿着一定方向进行移动，移动的距离和方向是相同的。

下面是平移的基本方法：1. 翻译向量法：平移可以通过翻译向量来实现。

翻译向量可以表示从一个点移动到另一个点的位移量，通常使用向量坐标的形式来表示。

假设有一个点A(x1, y1)，要将其平移至另一个点B(x2, y2)，则平移向量可以表示为(Tx, Ty)，其中Tx = x2 - x1，Ty = y2 - y1。

通过将所有点坐标的x和y值分别加上相应的平移向量，即可将整个几何形状平移至目标位置。

2. 平移矩阵法：平移也可以通过平移矩阵来实现。

平移矩阵是一个2x3的矩阵，其第三列表示平移向量，即[1, 0, Tx; 0, 1, Ty]。

通过将几何形状的坐标点与平移矩阵相乘，即可得到平移后的新坐标。

该方法更适用于计算机图形学和图像处理中的平移操作。

二、旋转方法旋转是指将一个几何形状绕着某一点或某一直线进行旋转。

下面是旋转的基本方法：1. 极坐标法：通过极坐标系来进行旋转。

假设有一个点A(x, y)，要将其绕原点O旋转一个角度θ，通过将其坐标转换为极坐标形式(r, φ)，其中r = √(x^2+y^2)，φ = arctan(y / x)。

旋转后的新坐标可以表示为(r, φ + θ)。

通过将所有点的极坐标进行相应的旋转计算，再转换回直角坐标系即可完成旋转操作。

2. 旋转矩阵法：旋转也可以通过旋转矩阵来实现。

旋转矩阵是一个2x2的矩阵，其元素由旋转角度θ决定。

假设有一个点A(x, y)，通过旋转矩阵[R] = [cos(θ), -sin(θ); sin(θ), cos(θ)]，点A的旋转后坐标可以表示为点B(x', y') = [R] * A。
