螺纹的种类与标记

第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

三. 用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1. 用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。

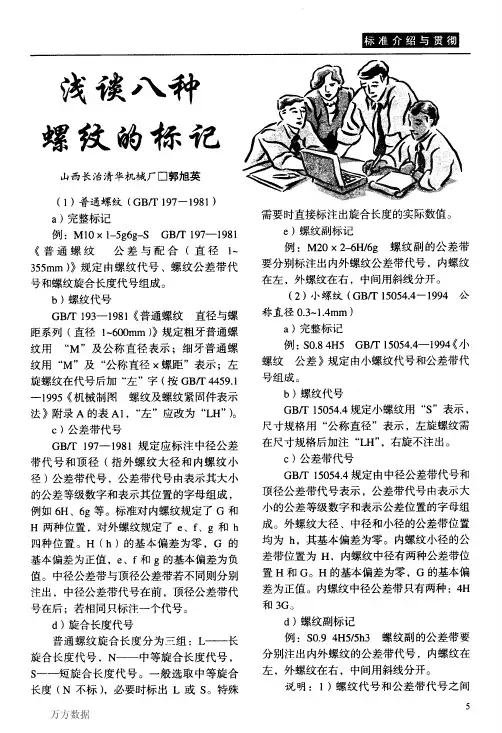

浅谈八种螺纹的标记山西长治清华机械厂口郭旭英（１）普通螺纹（ＧＢ／Ｔ１９７—１９８１）ａ）完整标记例：Ｍ１０×１－５９６９—ＳＧＢ／Ｔ１９７一１９８ｌ《普通螺纹公差与配合（直径１～３５５ｍｍ）》规定南螺纹代号、螺纹公差带代号和螺纹旋合长度代号组成。

ｂ）螺纹代号ＧＢ／Ｔ１９３一１９８ｌ《普通螺纹直径与螺距系列（直径ｌ。

６００ｍｍ）》规定粗牙普通螺纹用“Ｍ”及公称直径表示；细牙普通螺纹用“Ｍ”及“公称直径×螺距”表示；左旋螺纹在代号后加“左”字（按ＧＢ／Ｔ４４５９．１－－１９９５《机械制图螺纹及螺纹紧同件表示法》附录Ａ的表Ａ１，“左”应改为“ＬＨ”）。

Ｃ）公差带代号ＧＢ／Ｔ１９７—１９８ｌ规定应标注中径公差带代号和顶径（指外螺纹大径和内螺纹小径）公差带代号，公差带代号由表示其大小的公差等级数字和表示其位置的字母组成，例如６Ｈ、６９等。

标准对内螺纹规定了Ｇ和Ｈ两种位置，对外螺纹规定了ｅ、ｆ、ｇ和ｈ四种位置。

Ｈ（ｈ）的基本偏差为零，Ｇ的基本偏差为正值，ｅ、ｆ和ｇ的基本偏差为负值。

中径公差带与顶径公差带若不同则分别注出，中径公差带代号在前，顶径公差带代号在后；若相同只标注一个代号。

ｄ）旋合长度代号普通螺纹旋合长度分为三组：Ｌ——长旋合长度代号，Ｎ——中等旋合长度代号，ｓ一一短旋合长度代号。

一般选取中等旋合长度（Ｎ不标），必要时标出Ｌ或Ｓ。

特殊需要时直接标注出旋合长度的实际数值。

ｅ）螺纹副标记例：Ｍ２０Ｘ２－６Ｈ／６９螺纹副的公差带要分别标注出内外螺纹公差带代号，内螺纹在左，外螺纹在右，中间用斜线分开。

（２）小螺纹（ＧＢ／Ｔ１５０５４．４—１９９４公称直径Ｏ．３～１．４ｍｍ）ａ）完整标记例：Ｓ０．８４Ｈ５ＧＢ／Ｔ１５０５４．４一１９９４《小螺纹公差》规定由小螺纹代号和公差带代号组成。

ｂ）螺纹代号ＧＢ／Ｔ１５０５４．４规定小螺纹用“Ｓ”表示，尺寸规格用“公称直径”表示，左旋螺纹需在尺寸规格后加注“ＬＨ”，右旋不注出。

螺纹的种类和标记螺纹是机械零件中常见的一种连接方式，它以其牢固、可靠的特点被广泛应用于工程领域。

根据国际标准，螺纹的种类和标记被分为内螺纹和外螺纹两大类。

下面我们将分别介绍这两类螺纹的常见种类及其标记。

1.内螺纹内螺纹是指螺纹在零件内部形成的一种螺纹连接方式。

根据国际标准ISO，内螺纹的常见种类有以下几种：1.1常用螺纹常用螺纹是最常见且应用广泛的一种内螺纹，其标记方式为"M"加上螺距数值。

常用螺纹的主要种类包括M1.7、M2、M2.6、M3、M4、M5、M6等。

其中，螺距数值是指螺纹每英寸（英制）或每毫米（公制）上的螺纹数量。

1.2细牙螺纹细牙螺纹与常用螺纹相比，其螺距更小，可提供更高的紧固效果。

细牙螺纹的标记方式为"M"加上螺距数值，例如M1.4、M1.6等。

1.3粗牙螺纹粗牙螺纹与细牙螺纹相比，其螺距更大，适用于对紧固效果要求不高的场合。

粗牙螺纹的标记方式为"M"加上螺距数值，例如M8、M10等。

1.4锥度螺纹锥度螺纹是一种特殊形式的内螺纹，它具有锥形结构，适用于对紧固连接要求较高的场合。

根据锥度角度的不同，锥度螺纹又可分为60°角和30°角两类。

2.外螺纹外螺纹是指螺纹在零件外部形成的一种螺纹连接方式。

根据国际标准ISO，外螺纹的常见种类有以下几种：2.1U型螺纹U型螺纹是外螺纹中最常见的一种，其标记方式为"UN"加上直径尺寸，例如UNF1/4、UNC5/16等。

其中，UNF表示美国统一螺纹，UNC表示粗牙统一螺纹。

2.2特殊螺纹特殊螺纹是指与常用螺纹不同的、用途特殊的外螺纹。

特殊螺纹的标记方式一般为字母或数字加上螺距数值，例如G2.5、PG9等。

除了上述常见的内螺纹和外螺纹，还有一些特殊螺纹种类，如锁紧螺纹（Thread Locking），弹性螺纹（Thread Forming），自锁螺纹（Self-locking Thread）等。

螺纹的一般知识国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：1）三角形螺纹 2）梯形螺纹 3）矩形螺纹 4）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中D为公称直径，P为螺距。
