名义尺寸大径螺距每英寸牙数中径小径牙型高底孔直径
BAmmmmtpimm外螺纹H1mm
d=Dpd2=D2d3
No. 14BA10.23110.40.860.720.140.75
No. 13BA1.20.25101.61.050.90.150.95
No. 12BA1.30.2890.711.130.960.171
No. 11BA1.50.3181.931.3151.130.1851.2
No. 10BA1.70.3572.571.491.280.211.35
No. 9BA1.90.3965.121.6651.430.2351.5
No. 8BA2.20.4359.071.941.680.261.8
No. 7BA2.50.4852.922.211.920.292
No. 6BA2.80.5347.922.482.160.322.3
No. 5BA3.20.5943.052.8452.490.3552.6
No. 4BA3.60.6638.483.2052.810.3952.95
No. 3BA4.10.7334.793.663.220.443.4
No. 2BA4.70.8131.354.2153.730.4853.9
No. 1BA5.30.928.224.764.220.544.4
No. 0BA6125.45.44.80.65
基本尺寸大径螺距每英寸牙数中径小径牙型高度圆弧尺寸底孔尺寸
英 寸mmmmtpimm外螺纹H1rmm
d=Dpd2=D2d3
R 1/161/16＂7.7230.907287.1426.5610.5810.1256.4
R 1/81/8＂9.7280.907289.1478.5660.5810.1258.4
R 1/41/4＂13.1571.3371912.30111.4450.8560.18411.2
R 3/83/8＂16.6621.3371915.80614.950.8560.18414.75
R 1/21/2＂20.9551.8141419.79318.6311.1620.24918.25

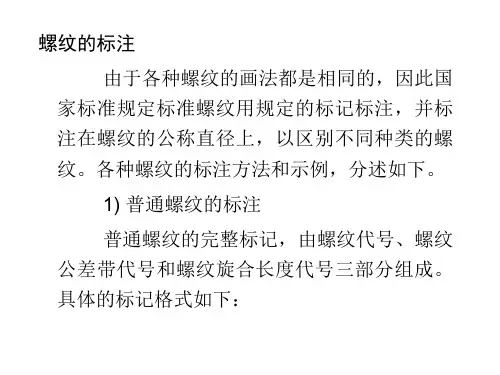

螺纹的标注
螺纹标注是指在零件的表面上做出一定的标识，用来表明该零件的螺纹的尺寸、特征参数、制造工艺等信息。
螺纹标注也称为螺纹描述，是指向设计者表明该螺纹的特征，包括螺纹规格、外形尺寸、孔径、深度等，便于设计者设计使用此螺纹的技术要求。它由螺纹类型、特征参数和制造工艺等组成，例如M6×1、6H、A2-50等等，这些都是螺纹标注的内容。
一般而言，螺纹标注应具有清晰、容易理解、准确无误的特点，以便设计者能够清楚地了解螺纹的尺寸、特征参数和制造工艺等信息，以便实施制造。
螺纹标注一般应采用国际ISO、DIN等螺纹标准，然后根据不同的螺纹类型，在零件的表面上采用相应的字体进行标识，具体标识方式如下：
1. 对于常见的空心螺纹，一般采用螺纹标准中规定的标准字体表示，如M6×1表示6mm直径，1mm螺距的螺纹；
2. 对于特殊螺纹，一般采用螺纹标准中规定的编号来表示，如M6H表示6mm直径，高螺纹的螺纹；
3. 对于螺纹的特性参数，一般采用螺纹标准中规定的编号来表示，如A2-50表示按照ISO锥度2标准制造，精度等级为5级的螺纹。 此外，一般在进行螺纹标注时，还需考虑零件表面状况和位置，以便清晰地显示螺纹标注，并防止损坏原有螺纹尺寸，避免影响螺纹精度要求。
总之，螺纹标注是指在零件表面上做出一定的标识，以表明该零件螺纹的尺寸、特征参数、制造工艺等信息，是一种重要的零件标准化的手段，其重要性不言而喻。
关于机械制图新旧国标中螺纹和螺纹紧固件
示法的对照
王 新 霍皖淮
(苏州市技术监督情报所)
国家标准《机械制图》系列标准中GB 4459.1-84《机械制图 螺纹及螺纹紧固件表示法》是重要的基础标准，自1984年颁布以来，已被企业广泛采用，为统一螺纹和紧固件等的画法及注法起了重要作用。
GB 4459.1-84颁布实施后，我国又陆续发布了一些与该标准密切相关的国家标准，但GB 4459.1-84中给出的标注示例与这些螺纹标准中规定的螺纹不一致，给不少企业带来了标准之间协调的问题，也给贯标带来了不少困难。
1991年8月22日，全国技术制图标准化技术委员会为了配合标准清理整顿工作，在北京召开了对《机械制图》等17项国家标准的复审会议。在这次会议上，各位专家根据实际情况提出尽快修订GB 4459.1-84的建议。1993年原国家技术监督局下达了修订注标准的计划(93400812)，该项目按计划已于1994年年底完成，出台了GB/T 4459.1-1995《机械制图
螺纹及螺纹紧固件表示法》。
GB/T 4459.1-1995《机械制图 螺纹及螺纹紧固件表示法》规定了螺纹及螺纹紧固件的画法和标注，适用于机械工业产品图样及有关技术文件，其它图样和技术文件也可参照采用。该标准等效采用ISO
6410-1993《技术制图—螺纹及连接件》。
螺纹和常用螺纹连接件是机械制图《标准件常用件及其规定画法》一章中的重要内容，为了便于广大专业人员尽快熟悉新标准，特将新旧国家标准中常用部分进行对比，以明示其主要差异。
一、新标准的适用范围
新标准的适用范围由原来适用于“机械图样”扩大为适用于“机械工业产品图样及有关技术文件”。
二、螺纹画法
在螺纹画法方面，补充了圆锥外螺纹与圆锥内螺纹的画法，见图1、图2。在螺纹副的连续画法方面，补充了管螺纹(锥—锥配合和锥—柱配合)的画法，见图3、图4。

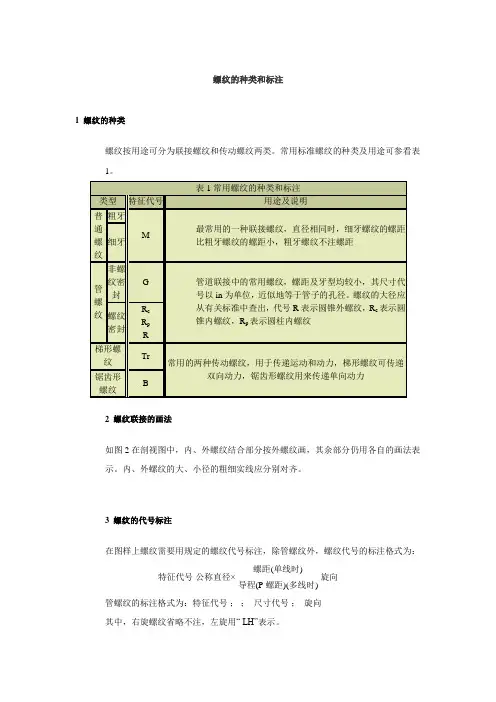

螺纹的种类和标注
1 螺纹的种类
螺纹按用途可分为联接螺纹和传动螺纹两类。常用标准螺纹的种类及用途可参看表1。
表1常用螺纹的种类和标注
类型 特征代号 用途及说明
普通螺纹 粗牙
M 最常用的一种联接螺纹，直径相同时，细牙螺纹的螺距比粗牙螺纹的螺距小，粗牙螺纹不注螺距 细牙
管螺纹 非螺纹密封 G 管道联接中的常用螺纹，螺距及牙型均较小，其尺寸代号以in为单位，近似地等于管子的孔径。螺纹的大径应从有关标准中查出，代号R表示圆锥外螺纹，Rc表示圆锥内螺纹，Rp表示圆柱内螺纹 螺纹密封 Rc
Rp
R
梯形螺纹 Tr 常用的两种传动螺纹，用于传递运动和动力，梯形螺纹可传递双向动力，锯齿形螺纹用来传递单向动力 锯齿形螺纹 B
2 螺纹联接的画法
如图2在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。内、外螺纹的大、小径的粗细实线应分别对齐。
3 螺纹的代号标注
在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为：
特征代号 公称直径× 螺距(单线时) 旋向 导程(P螺距)(多线时)
管螺纹的标注格式为：特征代号 ； ； 尺寸代号 ； 旋向
其中，右旋螺纹省略不注，左旋用“ LH”表示。 4 螺纹标记的标注
当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。
螺纹标记的标注格式为：
螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度
有关标注内容的说明：
1. 公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小写字母)，如7H、6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号。
2. 旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种。一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度(N)确定。必要时，可加注旋合长度代号S或L，如“M20-5g6g－L”。特殊需要时，可注明旋合长度的数值，如“M20-5g6g－30”。
