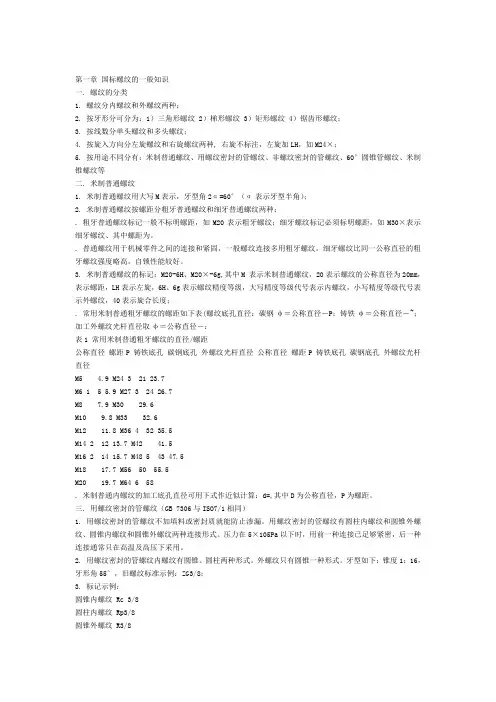

第一章 国标螺纹的一般知识

一. 螺纹的分类

1. 螺纹分内螺纹和外螺纹两种；

2. 按牙形分可分为：1）三角形螺纹 2）梯形螺纹 3）矩形螺纹 4）锯齿形螺纹；

3. 按线数分单头螺纹和多头螺纹；

4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×；

5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等

二. 米制普通螺纹

1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；

2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；

. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×表示细牙螺纹、其中螺距为。

. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×-6g,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；

. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－~；加工外螺纹光杆直径取φ＝公称直径－：

表1 常用米制普通粗牙螺纹的直径/螺距

公称直径 螺距P 铸铁底孔 碳钢底孔 外螺纹光杆直径 公称直径 螺距P 铸铁底孔 碳钢底孔 外螺纹光杆直径

M5 4.9 M24 3 21 23.7

M6 1 5 5.9 M27 3 24 26.7

M8 7.9 M30 29.6

M10 9.8 M33 32.6

M12 11.8 M36 4 32 35.5

M14 2 12 13.7 M42 41.5

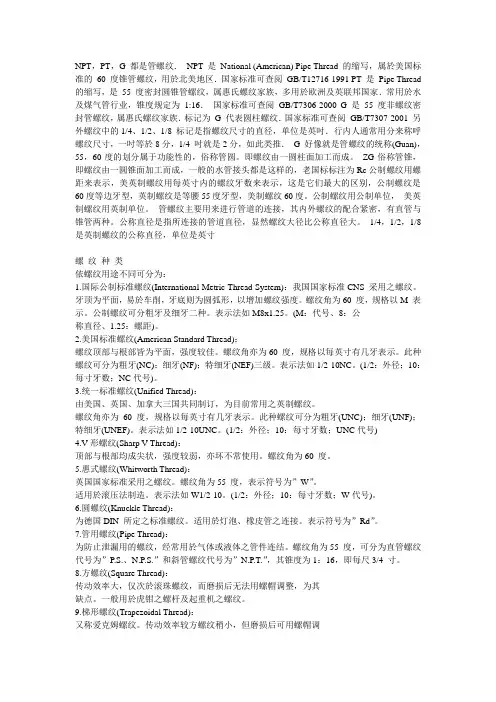

NPT，PT，G 都是管螺纹． NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管螺纹，用於北美地区．国家标准可查阅 GB/T12716-1991 PT 是 Pipe Thread

的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度规定为 1:16． 国家标准可查阅 GB/T7306-2000 G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等於8分，1/4 吋就是2分，如此类推． G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。 ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位， 美英制螺纹用英制单位。 管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。 1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸

螺 纹 种 类

依螺纹用途不同可分为：

1.国际公制标准螺纹(International Metric Thread System)：我国国家标准CNS 采用之螺纹。牙顶为平面，易於车削，牙底则为圆弧形，以增加螺纹强度。螺纹角为60 度，规格以M 表示。公制螺纹可分粗牙及细牙二种。表示法如M8x1.25。(M：代号、8：公

称直径、1.25：螺距)。

2.美国标准螺纹(American Standard Thread)：

螺纹的种类和标注

时间:2007-6-30 9:41:02

1 螺纹的种类

螺纹按用途可分为联接螺纹和传动螺纹两类。常用标准螺纹的种类及用途可参看表。

表

常用螺纹的种类和标注

类型 牙型放大图 特征代号 标注示例 用途及说明

普通螺纹 粗牙

M 最常用的一种联接螺纹，直径相同时，细牙螺纹的螺距比粗牙螺纹的螺距小，粗牙螺纹不注螺距 细牙 管螺纹

非螺纹密封 G 管道联接中的常用螺纹，螺距及牙型均较小，其尺寸代号以in为单位，近似地等于管子的孔径。螺纹的大径应从有关标准中查出，代号R表示圆锥外螺纹，Rc表螺纹密封 Rc

Rp

R 示圆锥内螺纹，Rp表示圆柱内螺纹

梯形螺纹 Tr 常用的两种传动螺纹，用于传递运动和动力，梯形螺纹可传递双向动力，锯齿形螺纹用来传递单向动力 锯齿形螺纹 B

2 螺纹联接的画法

如图在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。内、外螺纹的大、小径的粗细实线应分别对齐。

3 螺纹的代号标注

在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为：

特征代号 公称直径× 螺距(单线时)

旋向

导程(P螺距)(多线时)

管螺纹的标注格式为：特征代号 尺寸代号 旋向

其中，右旋螺纹省略不注，左旋用“ LH”表示。

4 螺纹标记的标注

当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。 螺纹标记的标注格式为：

螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度

有关标注内容的说明：

1. 公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小写字母)，如7H、6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号。

2. 旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种。一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度(N)确定。必要时，可加注旋合长度代号S或L，如“M20-5g6g－L”。特殊需要时，可注明旋合长度的数值，如“M20-5g6g－30”。
