降低电源纹波噪声的一些常用方法

用这几种方法告诉你如何降低开关电源输出纹波与噪声？纹波主要在五个方面：输入低频纹波、高频纹波、寄生参数引起的共模纹波噪声、功率器件开关过程中产生的超高频谐振噪声和闭环调节控制引起的纹波噪声。

1、低频纹波是与输出电路的滤波电容容量相关。

电容的容量不可能无限制地增加，导致输出低频纹波的残留。

交流纹波经 DC/DC 变换器衰减后，在开关电源输出端表现为低频噪声，其大由 DC/DC 变换器的变比和控制系统的增益决定。

电流型控制 DC/DC 变换器的纹波抑制比电压型稍有提高。

但其输出端的低频交流纹波仍较大。

若要实现开关电源的低纹波输出，则必须对低频电源纹波采取滤波措施。

可采用前级预稳压和增大 DC/DC 变换器闭环增益来消除。

低频纹波抑制的几种常用的方法：a、加大输出低频滤波的电感，电容参数，使低频纹波降低到所需的指标。

b、采用前馈控制方法，降低低频纹波分量。

2、高频纹波噪声来源于高频功率开关变换电路。

在电路中，通过功率器件对输入直流电压进行高频开关变换而后整流滤波再实现稳压输出的，在其输出端含有与开关工作频率相同频率的高频纹波，其对外电路的影响大小主要和开关电源的变换频率、输出滤波器的结构和参数有关，设计中尽量提高功率变换器的工作频率，可以减少对高频开关纹波的滤波要求。

高频纹波抑制的目的是给高频纹波提供通路，常用的方法有以下几种：a、提高开关电源工作频率，以提高高频纹波频率，有利于抑制输出高频纹波。

b、加大输出高频滤波器，可以抑制输出高频纹波。

c、采用多级滤波。

3、由于功率器件与散热器底板和变压器原、副边之间存在寄生电容，导线存在寄生电感，因此当矩形波电压作用于功率器件时，开关电源的输出端因此会产生共模纹波噪声。

减小与控制功率器件、变压器与机壳地之间的寄生电容，并在输出侧加共模抑制电感及电容，可减小输出的共模纹波噪声。

减小输出共模纹波噪声的常用方法：a、输出采用专门设计的 EMI 滤波器。

b、降低开关毛刺幅度。

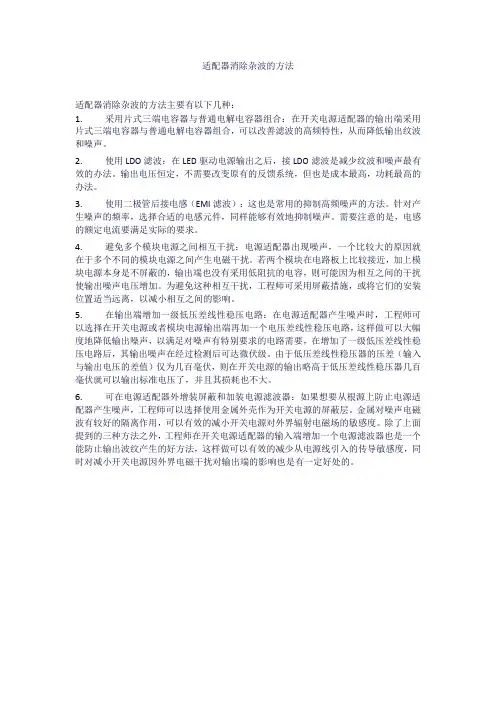

适配器消除杂波的方法适配器消除杂波的方法主要有以下几种：1.采用片式三端电容器与普通电解电容器组合：在开关电源适配器的输出端采用片式三端电容器与普通电解电容器组合，可以改善滤波的高频特性，从而降低输出纹波和噪声。

2.使用LDO滤波：在LED驱动电源输出之后，接LDO滤波是减少纹波和噪声最有效的办法。

输出电压恒定，不需要改变原有的反馈系统，但也是成本最高，功耗最高的办法。

3.使用二极管后接电感（EMI滤波）：这也是常用的抑制高频噪声的方法。

针对产生噪声的频率，选择合适的电感元件，同样能够有效地抑制噪声。

需要注意的是，电感的额定电流要满足实际的要求。

4.避免多个模块电源之间相互干扰：电源适配器出现噪声，一个比较大的原因就在于多个不同的模块电源之间产生电磁干扰。

若两个模块在电路板上比较接近，加上模块电源本身是不屏蔽的，输出端也没有采用低阻抗的电容，则可能因为相互之间的干扰使输出噪声电压增加。

为避免这种相互干扰，工程师可采用屏蔽措施，或将它们的安装位置适当远离，以减小相互之间的影响。

5.在输出端增加一级低压差线性稳压电路：在电源适配器产生噪声时，工程师可以选择在开关电源或者模块电源输出端再加一个电压差线性稳压电路，这样做可以大幅度地降低输出噪声，以满足对噪声有特别要求的电路需要，在增加了一级低压差线性稳压电路后，其输出噪声在经过检测后可达微伏级。

由于低压差线性稳压器的压差（输入与输出电压的差值）仅为几百毫伏，则在开关电源的输出略高于低压差线性稳压器几百毫伏就可以输出标准电压了，并且其损耗也不大。

6.可在电源适配器外增装屏蔽和加装电源滤波器：如果想要从根源上防止电源适配器产生噪声，工程师可以选择使用金属外壳作为开关电源的屏蔽层。

金属对噪声电磁波有较好的隔离作用，可以有效的减小开关电源对外界辐射电磁场的敏感度。

除了上面提到的三种方法之外，工程师在开关电源适配器的输入端增加一个电源滤波器也是一个能防止输出波纹产生的好方法，这样做可以有效的减少从电源线引入的传导敏感度，同时对减小开关电源因外界电磁干扰对输出端的影响也是有一定好处的。

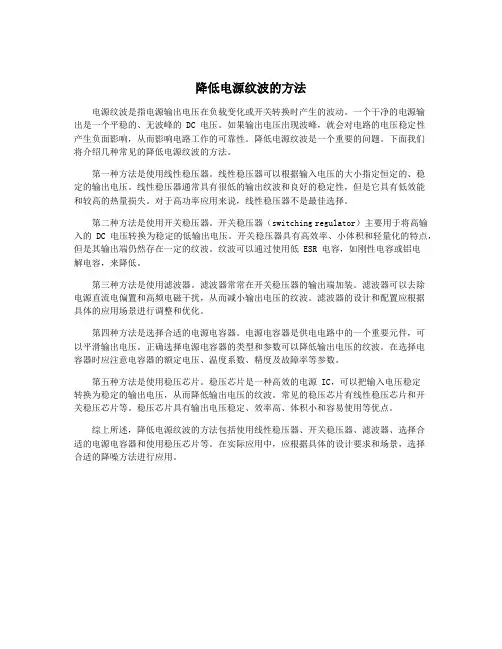

降低电源纹波的方法电源纹波是指电源输出电压在负载变化或开关转换时产生的波动。

一个干净的电源输出是一个平稳的、无波峰的 DC 电压。

如果输出电压出现波峰，就会对电路的电压稳定性产生负面影响，从而影响电路工作的可靠性。

降低电源纹波是一个重要的问题。

下面我们将介绍几种常见的降低电源纹波的方法。

第一种方法是使用线性稳压器。

线性稳压器可以根据输入电压的大小指定恒定的、稳定的输出电压。

线性稳压器通常具有很低的输出纹波和良好的稳定性，但是它具有低效能和较高的热量损失。

对于高功率应用来说，线性稳压器不是最佳选择。

第二种方法是使用开关稳压器。

开关稳压器（switching regulator）主要用于将高输入的 DC 电压转换为稳定的低输出电压。

开关稳压器具有高效率、小体积和轻量化的特点，但是其输出端仍然存在一定的纹波。

纹波可以通过使用低 ESR 电容，如刚性电容或铝电解电容，来降低。

第三种方法是使用滤波器。

滤波器常常在开关稳压器的输出端加装。

滤波器可以去除电源直流电偏置和高频电磁干扰，从而减小输出电压的纹波。

滤波器的设计和配置应根据具体的应用场景进行调整和优化。

第四种方法是选择合适的电源电容器。

电源电容器是供电电路中的一个重要元件，可以平滑输出电压。

正确选择电源电容器的类型和参数可以降低输出电压的纹波。

在选择电容器时应注意电容器的额定电压、温度系数、精度及故障率等参数。

第五种方法是使用稳压芯片。

稳压芯片是一种高效的电源 IC，可以把输入电压稳定转换为稳定的输出电压，从而降低输出电压的纹波。

常见的稳压芯片有线性稳压芯片和开关稳压芯片等。

稳压芯片具有输出电压稳定、效率高、体积小和容易使用等优点。

综上所述，降低电源纹波的方法包括使用线性稳压器、开关稳压器、滤波器、选择合适的电源电容器和使用稳压芯片等。

在实际应用中，应根据具体的设计要求和场景，选择合适的降噪方法进行应用。

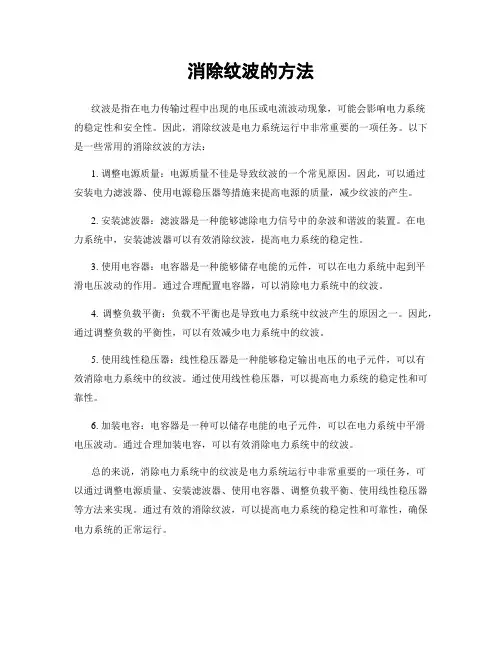

消除纹波的方法
纹波是指在电力传输过程中出现的电压或电流波动现象，可能会影响电力系统
的稳定性和安全性。

因此，消除纹波是电力系统运行中非常重要的一项任务。

以下是一些常用的消除纹波的方法：
1. 调整电源质量：电源质量不佳是导致纹波的一个常见原因。

因此，可以通过
安装电力滤波器、使用电源稳压器等措施来提高电源的质量，减少纹波的产生。

2. 安装滤波器：滤波器是一种能够滤除电力信号中的杂波和谐波的装置。

在电
力系统中，安装滤波器可以有效消除纹波，提高电力系统的稳定性。

3. 使用电容器：电容器是一种能够储存电能的元件，可以在电力系统中起到平
滑电压波动的作用。

通过合理配置电容器，可以消除电力系统中的纹波。

4. 调整负载平衡：负载不平衡也是导致电力系统中纹波产生的原因之一。

因此，通过调整负载的平衡性，可以有效减少电力系统中的纹波。

5. 使用线性稳压器：线性稳压器是一种能够稳定输出电压的电子元件，可以有
效消除电力系统中的纹波。

通过使用线性稳压器，可以提高电力系统的稳定性和可靠性。

6. 加装电容：电容器是一种可以储存电能的电子元件，可以在电力系统中平滑
电压波动。

通过合理加装电容，可以有效消除电力系统中的纹波。

总的来说，消除电力系统中的纹波是电力系统运行中非常重要的一项任务，可
以通过调整电源质量、安装滤波器、使用电容器、调整负载平衡、使用线性稳压器等方法来实现。

通过有效的消除纹波，可以提高电力系统的稳定性和可靠性，确保电力系统的正常运行。

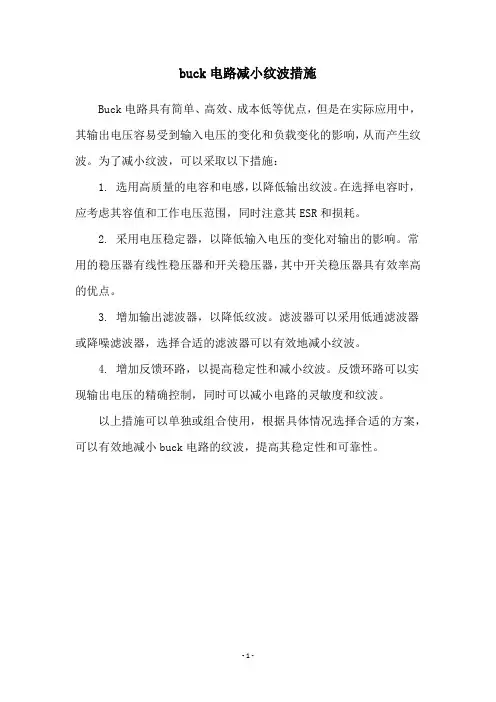

buck电路减小纹波措施
Buck电路具有简单、高效、成本低等优点，但是在实际应用中，其输出电压容易受到输入电压的变化和负载变化的影响，从而产生纹波。

为了减小纹波，可以采取以下措施：
1. 选用高质量的电容和电感，以降低输出纹波。

在选择电容时，应考虑其容值和工作电压范围，同时注意其ESR和损耗。

2. 采用电压稳定器，以降低输入电压的变化对输出的影响。

常用的稳压器有线性稳压器和开关稳压器，其中开关稳压器具有效率高的优点。

3. 增加输出滤波器，以降低纹波。

滤波器可以采用低通滤波器或降噪滤波器，选择合适的滤波器可以有效地减小纹波。

4. 增加反馈环路，以提高稳定性和减小纹波。

反馈环路可以实现输出电压的精确控制，同时可以减小电路的灵敏度和纹波。

以上措施可以单独或组合使用，根据具体情况选择合适的方案，可以有效地减小buck电路的纹波，提高其稳定性和可靠性。

- 1 -。

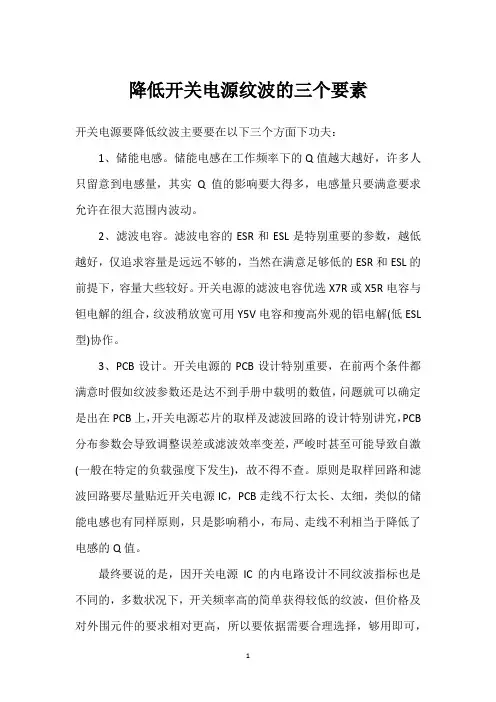

降低开关电源纹波的三个要素
开关电源要降低纹波主要要在以下三个方面下功夫：
1、储能电感。

储能电感在工作频率下的Q值越大越好，许多人只留意到电感量，其实Q值的影响要大得多，电感量只要满意要求允许在很大范围内波动。

2、滤波电容。

滤波电容的ESR和ESL是特别重要的参数，越低越好，仅追求容量是远远不够的，当然在满意足够低的ESR和ESL的前提下，容量大些较好。

开关电源的滤波电容优选X7R或X5R电容与钽电解的组合，纹波稍放宽可用Y5V电容和瘦高外观的铝电解(低ESL 型)协作。

3、PCB设计。

开关电源的PCB设计特别重要，在前两个条件都满意时假如纹波参数还是达不到手册中载明的数值，问题就可以确定是出在PCB上，开关电源芯片的取样及滤波回路的设计特别讲究，PCB 分布参数会导致调整误差或滤波效率变差，严峻时甚至可能导致自激(一般在特定的负载强度下发生)，故不得不查。

原则是取样回路和滤波回路要尽量贴近开关电源IC，PCB走线不行太长、太细，类似的储能电感也有同样原则，只是影响稍小，布局、走线不利相当于降低了电感的Q值。

最终要说的是，因开关电源IC的内电路设计不同纹波指标也是不同的，多数状况下，开关频率高的简单获得较低的纹波，但价格及对外围元件的要求相对更高，所以要依据需要合理选择，够用即可，
否则要付出不必要的成本，器件手册的认真阅读及理解是第一步。

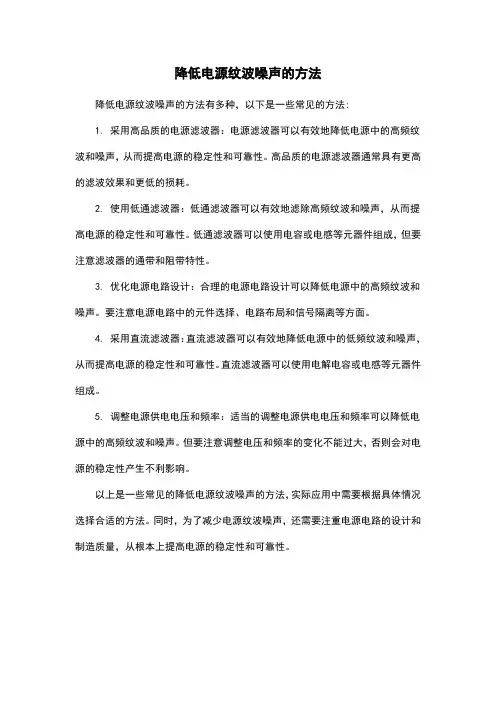

降低电源纹波噪声的方法
降低电源纹波噪声的方法有多种，以下是一些常见的方法:
1. 采用高品质的电源滤波器：电源滤波器可以有效地降低电源中的高频纹波和噪声，从而提高电源的稳定性和可靠性。

高品质的电源滤波器通常具有更高的滤波效果和更低的损耗。

2. 使用低通滤波器：低通滤波器可以有效地滤除高频纹波和噪声，从而提高电源的稳定性和可靠性。

低通滤波器可以使用电容或电感等元器件组成，但要注意滤波器的通带和阻带特性。

3. 优化电源电路设计：合理的电源电路设计可以降低电源中的高频纹波和噪声。

要注意电源电路中的元件选择、电路布局和信号隔离等方面。

4. 采用直流滤波器：直流滤波器可以有效地降低电源中的低频纹波和噪声，从而提高电源的稳定性和可靠性。

直流滤波器可以使用电解电容或电感等元器件组成。

5. 调整电源供电电压和频率：适当的调整电源供电电压和频率可以降低电源中的高频纹波和噪声。

但要注意调整电压和频率的变化不能过大，否则会对电源的稳定性产生不利影响。

以上是一些常见的降低电源纹波噪声的方法，实际应用中需要根据具体情况选择合适的方法。

同时，为了减少电源纹波噪声，还需要注重电源电路的设计和制造质量，从根本上提高电源的稳定性和可靠性。

直流稳压电源实验中的电源纹波噪声与滤波技术优化直流稳压电源在电子系统中起到了至关重要的作用。

然而，电源纹波噪声是一个无法避免的问题，它会对电路的性能产生负面影响。

为了提高电源的质量，我们需要采取适当的滤波技术来降低纹波噪声。

本文将介绍直流稳压电源实验中的电源纹波噪声问题，并探讨滤波技术的优化方法。

一、电源纹波噪声的定义与评估电源纹波噪声是指直流电源输出端波形的变化或噪声。

它通常由电源电压中存在的交流成分引起。

电源纹波噪声的大小可以通过纹波电压幅度来衡量。

在直流稳压电源实验中，我们常常使用示波器来观测电源输出端的波形。

通过示波器的测量结果，我们可以获得电源的纹波噪声数据。

通常情况下，电源纹波噪声的要求是越低越好，一般要求在几毫伏以下。

二、电源纹波噪声的影响电源纹波噪声会对电子系统的性能产生负面影响。

首先，它可能导致信号干扰，使得系统的信号质量下降。

其次，纹波噪声还可能影响系统的稳定性，并可能引起系统的震荡。

此外，纹波噪声还可能对系统的灵敏度产生不利影响。

三、滤波技术的优化为了降低电源纹波噪声，我们需要采取适当的滤波技术。

以下是几种常见的优化方法：1.电容滤波电容滤波是一种常见且简单的滤波技术。

它利用电容器的充电和放电特性来降低纹波噪声。

通过将电容器连接到电源输出端，可以减少电源纹波噪声的幅度。

2.电感滤波电感滤波是通过电感器来滤除电源纹波噪声的一种方法。

电感器具有对高频信号的阻抗特性，可以将高频噪声滤除。

通过将电感器连接到电源输出端，并与电容器结合使用，可以有效地降低纹波噪声。

3.多级滤波多级滤波是一种综合利用多种滤波技术来降低纹波噪声的方法。

通过串联连接多个不同的滤波器，可以进一步提高滤波效果。

4.稳压电路设计优化除了传统的滤波技术外，优化稳压电路的设计也可以降低电源纹波噪声。

例如，在电源输出端添加电阻来降低纹波噪声，或者更换更稳定的电源元件。

四、总结直流稳压电源实验中的电源纹波噪声是一个需要关注的问题。

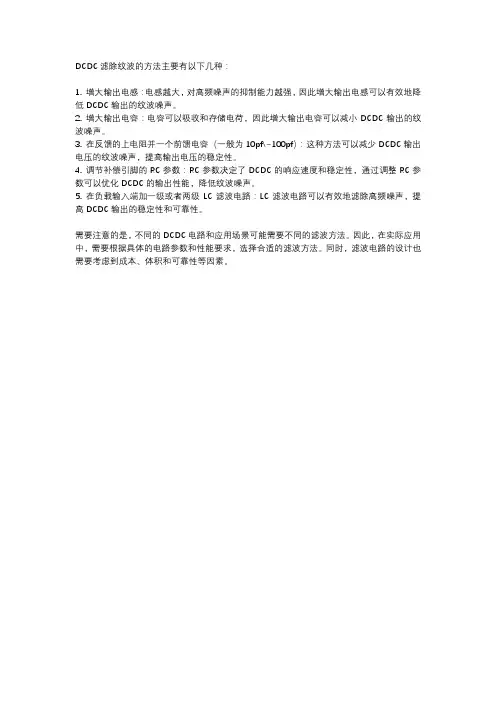

DCDC滤除纹波的方法主要有以下几种：
1. 增大输出电感：电感越大，对高频噪声的抑制能力越强，因此增大输出电感可以有效地降低DCDC输出的纹波噪声。

2. 增大输出电容：电容可以吸收和存储电荷，因此增大输出电容可以减小DCDC输出的纹波噪声。

3. 在反馈的上电阻并一个前馈电容（一般为10pf\~100pf）：这种方法可以减少DCDC输出电压的纹波噪声，提高输出电压的稳定性。

4. 调节补偿引脚的RC参数：RC参数决定了DCDC的响应速度和稳定性，通过调整RC参数可以优化DCDC的输出性能，降低纹波噪声。

5. 在负载输入端加一级或者两级LC滤波电路：LC滤波电路可以有效地滤除高频噪声，提高DCDC输出的稳定性和可靠性。

需要注意的是，不同的DCDC电路和应用场景可能需要不同的滤波方法。

因此，在实际应用中，需要根据具体的电路参数和性能要求，选择合适的滤波方法。

同时，滤波电路的设计也需要考虑到成本、体积和可靠性等因素。

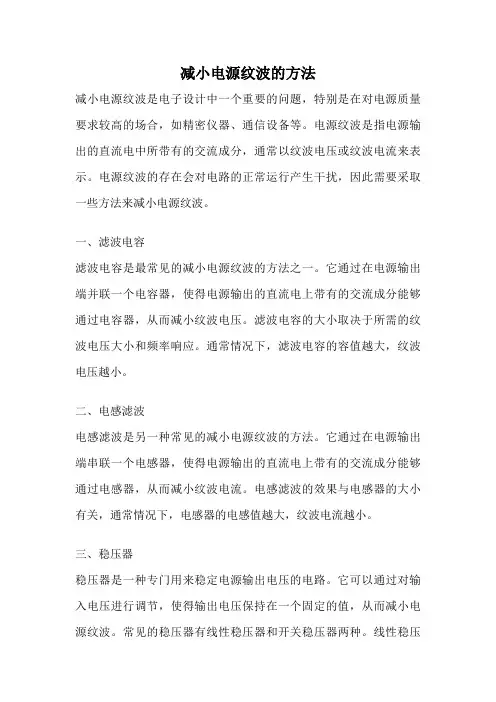

减小电源纹波的方法减小电源纹波是电子设计中一个重要的问题，特别是在对电源质量要求较高的场合，如精密仪器、通信设备等。

电源纹波是指电源输出的直流电中所带有的交流成分，通常以纹波电压或纹波电流来表示。

电源纹波的存在会对电路的正常运行产生干扰，因此需要采取一些方法来减小电源纹波。

一、滤波电容滤波电容是最常见的减小电源纹波的方法之一。

它通过在电源输出端并联一个电容器，使得电源输出的直流电上带有的交流成分能够通过电容器，从而减小纹波电压。

滤波电容的大小取决于所需的纹波电压大小和频率响应。

通常情况下，滤波电容的容值越大，纹波电压越小。

二、电感滤波电感滤波是另一种常见的减小电源纹波的方法。

它通过在电源输出端串联一个电感器，使得电源输出的直流电上带有的交流成分能够通过电感器，从而减小纹波电流。

电感滤波的效果与电感器的大小有关，通常情况下，电感器的电感值越大，纹波电流越小。

三、稳压器稳压器是一种专门用来稳定电源输出电压的电路。

它可以通过对输入电压进行调节，使得输出电压保持在一个固定的值，从而减小电源纹波。

常见的稳压器有线性稳压器和开关稳压器两种。

线性稳压器通过调节电阻来实现稳压，具有简单、可靠的特点；开关稳压器则通过开关管的开关操作来实现稳压，具有高效、小尺寸的特点。

四、增加滤波电容和电感器的数量为了进一步减小电源纹波，可以增加滤波电容和电感器的数量。

在实际设计中，可以采用多级滤波的方式，即在电源输出端串联多个滤波电容和电感器，以增加滤波效果。

此外，还可以采用多级稳压的方式，即在电源输出端串联多个稳压器，以进一步减小纹波。

五、优化地线布局地线布局是电子设计中一个重要的环节，它直接影响着电路的抗干扰能力。

在减小电源纹波的过程中，需要注意地线的布局，避免地线回流路径过长或与其他信号线交叉引起的互感干扰。

合理的地线布局可以有效地减小电源纹波。

减小电源纹波是电子设计中一个重要的问题。

通过采取滤波电容、电感滤波、稳压器、增加滤波电容和电感器的数量以及优化地线布局等方法，可以有效地减小电源纹波，提高电路的稳定性和可靠性。

如何抑制电源纹波直流电压波动会产生纹波现象，叠加在直流上的分量称为纹波，在我们平常的应用中DCDC输出电源纹波过大对于正常工作的芯片可能会造成影响，严重的会导致CPU挂机，如：板载DDR颗粒的VDD纹波过大可能会使得CPU对于DDR的数据读写出错，CPU访问到非法地址空间造成芯片的挂机。

电源输出交流纹波可以视为是直流输出叠加一个交流成份；从图中可以看出，纹波中包括了两个交流成份：一个DCDC输出的纹波信号与一个高频噪声的叠加。

在龙芯3A3000手册中对于芯片的电源纹波有明显的规定。

因此对于DCDC输出电压的纹波抑制显得尤为重要。

根据BUCK电路输出纹波计算公式：减少DCDC输出纹波的几种方式如下：1、增大BUCK输出电容：增大输出电容容量也就是增大了电源系统所存储的能量，当CPU在加载过程中需要大电流提供时，电源平面上较大的电容即可为CPU 提供瞬时所需的能量，使得电压波动不大。

但是电容的选择也是很重要的，对于小电流电源平面（负载电流3A这种）可能增加些许陶瓷电容即可达到较好的需求，但是对于大电流电源平面（负载电流上百A这种），所增加的电容容量就会变得很大，此时ESR就变成了考虑对象。

通常CPU的核心电源都是低压大电流的，一般选择大容量低ESR的高分子铝电解电容，而不选择铝液体电解电容。

铝液体电解电容不同规格ESR如下：高分子铝电解电容不同规格EESR如下：基本上为mΩ级2、增大电源芯片的开关频率：提高高频纹波频率，有利于抑制输出高频纹波，但是过大的开关频率容易造成EMI辐射超标，因此开关频率最好还是选择一个合适的值。

3、增大输出电感：根据开关电源的公式，电感内电流波动大小和电感值成反比，输出纹波和输出电容值成反比。

所以加大电感值可以减小输出电源的纹波。

4、优化反馈环路设计：4.1、增加前馈电容因为电源的反馈断加入了前馈电容，所以与反馈电阻形成新的零点和极点，虽然Cff在其零点频率之后引入了增益提升，此处涉及较深的控制理论，此处不再展开叙述。

降低电源输出纹波噪声设计方法纹波噪声是衡量电源的一个重要指标，一个好的电源必须要把输出纹波噪声控制在一个合理的范围内。

但一般有哪些行之有效的降低纹波噪声的对策呢？下面我们抛砖引玉，简单讨论常用的八个方法。

1、电源PCB走线和布局反馈线路应避开磁性元件、开关管及功率二极管。

输出滤波电容放置及走线对纹波噪声至关重要，如图1所示，传统设计中由于到达每个电容的阻抗不一样，所以高频电流在三个电容中分配不均匀，改进设计中可以看出每个回路长度相当即高频电流会均匀分配到每个电容中。

图1如果PCB是多层板，可以选择和主电流回路层最近一层覆地，覆地可以有效的解决噪声问题，注意，尽量保证覆地的完整性。

2、场效应管D级与输入正之间加RCD一般选择场效应管的反向恢复时间要比二极管D1慢2~3倍，以避免形成直通电流，此电流会产生很强的磁场，可增大输出噪声干扰，所以可人为的通过栅极电阻R4来减慢开关管的开关速度。

为了不影响关断速度可以在栅极电阻并联一个二极管D2如图2所示。

图23、场效应管DS端并联RC可以在场效应管DS两端并联一个RC电路也可以有效的降低噪声干扰如图2所示，电容C2一般在100P左右，电容值过大会导致场效应管的开关损耗加大，电阻R2一般选取小于10Ω电阻。

4、输出二极管两端并联RC二极管在高速导通和关断时，反向恢复期间，二极管的寄生电感和电容会产生高频振荡，为了抑制高频振荡可在二极管两端加RC缓冲电路如图2所示，电阻R3一般在1Ω~100Ω，电容C3一般在100pF~1nF，如果电源工作频率较低，效率满足要求的话，二极管D3可以选择反向恢复时间较慢的二极管。

5、输出加二级LC滤波LC对噪声和纹波抑制效果比较明显，根据纹波频率选择合适电感电容值，但由于柱形电感价格低体积小的优点，所以一般LC中电感大都会选择柱形电感，然而柱形电感是开放式磁结构，对周围会产生较严重磁干扰，我们可以采用两个电感并排放置，且电流流入方向相反，即有助于引导磁通从一个磁柱到另一个磁柱，从而可以降低电磁干扰，如图3所示。

DCDC降低纹波噪声的3种方法
1、纹波的定义
纹波是指在直流电压或电流上，有规律的叠加在直流稳定量上的交流分量。

现实中的电压和电流并不是完全稳定的一条直线，而是叠加有很多的波动，并且这些波动的频率是固定的，把这些波动叫做纹波。

2、噪声的定义
噪声是指叠加在纹波之上，非连续存在并无规律的电压或者电流尖峰。

也就是说噪声指的是叠加在纹波上的杂波。

下面的图1很好的描述了什么是纹波噪声。

3、纹波噪声的危害
当电源的纹波噪声过大时，它们可能会影响运放的精度，干扰AD或者DA模块的工作，使得整机的精度大幅度下降。

4、如何降低纹波噪声
降低开关器件动作带来的纹波噪声：设计人员在实际的开发过程中，需要根据实际的电路
参数及性能要求进行适当的调整，进行综合考虑。

●降低输入前端的低频纹波：增加滤波措施，各种类型的电容及电感滤波电路：LC、π型等，
或者在一些条件允许的系统中，也可以在前端及后端增加稳压器件，来降低纹波噪声，在这种情况下该部分的纹波噪声则完全由稳压器件的性能决定。

●降低线路寄生及耦合导致的纹波噪声：从设计上改善寄生参数（如优化工艺设计及PCB走
线等等），还可以施加共模滤波方案。

抑制减少开关电源纹波的五种做法 开关电源纹波的测量要有效降低开关电源输出纹波我们首先得有个比较靠谱的测试方法，不能是由于测试方法的问题而导致的假波形是整改不好的基本要求：使用示波器AC 耦合，20MHz 带宽限制，拔掉探头的地线 1，AC 耦合是去掉叠加的直流电压，得到准确的波形。

2，打开20MHz 带宽限制是防止高频噪声的干扰，防止测出错误的结果。

因为高频成分幅值较大，测量的时候应除去。

3，拔掉示波器探头的接地夹，使用接地环测量，是为了减少干扰。

很多部门没有接地环，如果误差允许也直接用探头的接地夹测量。

但在判断是否合格时要考虑这个因素。

还有一点是要使用50Ω 终端。

横河示波器的资料上介绍说，50Ω 模块是除去DC 成分， 测量AC 成分。

但是很少有示波器配这种专门的探头，大多数情况是使用标配100KΩ 到10MΩ 的探头测量，影响暂时不清楚。

上面是测量开关纹波时基本的注意事项。

如果示波器探头不是直接接触输出点，应该用双绞线，或者50Ω 同轴电缆方式测量。

在测量高频噪声时，使用示波器的全通带，一般为几百兆到GHz 级别。

其他与上述相同。

可能不同的公司有不同的测试方法。

归根到底 要清楚自己的测试结果。

第二要得到客户认可。

关于示波器：有些数字示波器因为干扰和存储深度的原因，无法正确的测量出纹波。

这时应更换示波器。

这方面有时候虽然老的模拟示波器带宽只有几十兆，但表现要比数字示波器好。

开关电源纹波的抑制对于开关纹波，理论上和实际上都是一定存在的。

通常抑制或减少它的做法有五种：加大电感和输出电容滤波根据开关电源的公式，电感内电流波动大小和电感值成反比，输出纹波和输出电容值成反比。

所以加大电感值和输出电容值可以减小纹波。

上图是开关电源电感L内的电流波形，其纹波电流△I可由下式算出：可以看出，增加L值，或者提高开关频率可以减小电感内的电流波动。

同样，输出纹波与输出电容的关系：vripple=Imax/(Co×f)。

电子电路中的电源噪声如何消除在电子电路中，电源噪声是一种常见的问题。

它可以干扰电路的正常运行，降低系统性能，导致信号失真或产生不稳定的输出。

因此，消除电源噪声对于确保电路的正常工作至关重要。

本文将介绍一些有效的方法来应对电子电路中的电源噪声。

1. 电源滤波器电源滤波器是最常见的消除电源噪声的方法之一。

它可以通过去除高频噪声来净化电源供电。

一般情况下，电源滤波器由电容器和电感器组成。

电容器可以将高频噪声短路到地，而电感器则可以阻止高频噪声通过电源线进入电路。

2. 电源隔离电源隔离是另一种有效消除噪声的方法。

它通过隔离电源和电路之间的物理接触，阻止噪声从电源传播到电路。

常见的电源隔离方法包括使用变压器或光耦隔离器。

变压器可以将电路与电源隔离，并且还可以提供稳定的电源输出。

光耦隔离器则利用光传输信号，避免了电气信号的传导。

3. 去耦电容器去耦电容器是常见的降低电源噪声的元件。

它们被连接在电源和地之间，可以通过将高频噪声短路到地来消除噪声。

去耦电容器通常是高频陶瓷电容器，具有良好的高频响应和低电阻特性。

4. 稳压电路稳压电路可以在电子电路中提供稳定的电源供应。

稳定的电源可以减少电源噪声对电路的影响。

常见的稳压电路包括线性稳压器和开关稳压器。

线性稳压器通过调整电源电压来提供稳定的输出电压。

开关稳压器通过开关操作来将电源电压转换为稳定的输出。

5. 地线布局良好的地线布局对于降低电源噪声非常重要。

地线应该被设计成低阻抗路径，以便将噪声回流到地。

同时，避免产生地线回流环，以免形成可能引入更多噪声的回路。

6. 屏蔽和隔离对于特别敏感的电子电路，屏蔽和隔离也是有效降低电源噪声的方法。

屏蔽可以通过将电路封装在金属外壳中来防止外部噪声的干扰。

隔离则通过将电路分离成多个独立的单元来避免电源噪声的传播。

总结起来，消除电子电路中的电源噪声需要综合考虑多个因素。

电源滤波器、电源隔离、去耦电容器、稳压电路、地线布局以及屏蔽和隔离都是常用的方法。

DCDC 降低纹波噪声的方法广州金升阳科技有限公司一、背景序言：伴随着各式各样电子设备的产生，21世纪俨然已经成为一个被电磁围绕的世界，由于电磁环境的愈发复杂和恶劣，使得各行各业对各类设备的纹波噪声也开始愈来越关注。

本文则主要针对纹波噪声这一问题进行探究，分享减小纹波噪声的一些方法。

二、什么是纹波噪声？纹波的定义：纹波是指在直流电压或电流上，有规律的叠加在直流稳定量上的交流分量。

也就是说现实中的电压和电流并不像我们想象中的是完全稳定完美的一条直线，而是叠加有很多的波动，并且这些波动的频率是固定的，我们把这些波动叫做纹波。

噪声的定义：噪声是指叠加在纹波之上，非连续存在并无规律的电压或者电流尖峰。

也就是说噪声指的是叠加在纹波上的杂波，并且噪声的频率并不完全固定统一，存在一定的偶然性。

下面的图1很好的描述了什么是纹波噪声：图1：纹波噪声展示图三、纹波噪声产生的原因和危害：如果我们想要彻底的解决纹波和噪声，那就需要从根源上了解清楚纹波噪声产生的原因。

我们以开纹波噪声关电源为例，通常我们在电源模块的输出端测试到的纹波噪声它的产生原因大致如下：开关器件动作时带来、输入前端带来的低频纹波、线路寄生参数及耦合带来。

这些纹波噪声最终叠加在电源模块的输出，给各种不同的负载进行供电，也带来了一堆的问题。

当电源的纹波噪声过大时，它们可能会影响运放的精度，干扰AD或者DA模块的工作，使得整机的精度大幅度下降。

在一些音频及视频的系统中，甚至会因为纹波噪声过大，导致图像显示异常、音频工作故障，因此在系统的设计中，降低各个器件的纹波噪声显的尤为重要。

四、如何降低纹波噪声：1、降低开关器件动作带来的纹波噪声：包含电源模块在内，很多系统都会使用三极管、MOS管、二极管、IGBT等等这些功率器件作为开关器件，实现开关变化和整流输出的功能。

我们以最常规的推挽自激电路为例，以下图2为开关器件及整流器件上最为常见的波形方波：图2：常见方波波形理论上的方波在上升沿和下降沿的时候是90°垂直的，也就是说不需要时间的，但是实际过程中并不是这么完美的，正如我们将图片放大后所看到的，这些上升沿及下降沿都是需要时间的。

降低电源纹波噪声的一些常用方法在应用电源模块常见的问题中，降低负载端的纹波噪声是大多数用户都关心的。

下文结合纹波噪声的波形、测试方式，从电源设计及外围电路的角度出发，阐述几种有效降低输出纹波噪声的方法。

1、电源的纹波与噪声图示纹波和噪声即：直流电源输出上叠加的与电源开关频率同频的波动为纹波，高频杂音为噪声。

具体如图1所示，频率较低且有规律的波动为纹波，尖峰部分为噪声。

图12、纹波噪声的测试方法对于中小微功率模块电源的纹波噪声测试，业内主要采用平行线测试法和靠接法两种。

其中，平行线测试法用于引脚间距相对较大的产品，靠测法用于模块引脚间距小的产品。

但不管用平行线测试法还是靠测法，都需要限制示波器的带宽为20MHz，同时需要去掉地线夹。

具体如图2和图3所示。

图2 平行线测试法注1：C1为高频电容，容量为1μF;C2为钽电容，容量为10μF。

注2：两平行铜箔带之间的距离为2.5mm，两平行铜箔带的电压降之和应小于输出电压的2%。

图3靠测法3、去除地线夹测试的区别测试纹波噪声需要把地线夹去掉，主要是由于示波器的地线夹会吸收各种高频噪声，不能真实反映电源的输出纹波噪声，影响测量结果。

下面的图4和图5分别展示了对同一个产品，使用地线夹及取下地线夹测试的巨大差异。

图4 使用地线夹测试-示波器垂直分辨率200mv/div图5 去除地线夹测试-示波器垂直分辨率50mv/div4、设计上PCB布局的影响好与坏的PCB布局，是设计上影响纹波噪声的关键因素。

差的PCB布局如图6所示，变压器输出的地，直接通过过孔连到背部的地平面，地平面连接电源的输出引脚。

此布局在输出5V/2A的负载下，实测电源尖峰达1.5V VP-P。

图6 差的PCB布局如图7 所示是比较好的PCB布局，调整了变压器的位置，将变压器输出地通过两个电容后，再回到地平面和输出引脚相连。

实测在相同5V/2A输出的负载下，噪声已降到60mV VP-P，差别显著。

电路中如何降低噪音和波纹电流在电子电路的世界里，噪音和波纹电流就像是不和谐的音符，会影响整个电路系统的性能和稳定性。

它们可能导致信号失真、设备故障，甚至影响到整个系统的正常运行。

因此，学会如何降低电路中的噪音和波纹电流是电子工程师们必须掌握的重要技能。

要理解噪音和波纹电流，首先得知道它们是怎么产生的。

噪音在电路中可以来源于多个方面。

外部的电磁干扰，比如附近的电源线、电机或者无线通信设备，都可能向电路中引入不需要的电磁信号，从而形成噪音。

而在电路内部，元件的热噪声、散粒噪声以及闪烁噪声等也是常见的噪音源。

波纹电流则通常与电源相关。

当电源的输出不是完全平滑的直流，而是存在一定的周期性波动时，就产生了波纹电流。

这在一些使用滤波不充分的电源或者在负载变化较大的情况下尤为明显。

那么，我们可以通过哪些方法来降低这些不友好的“家伙”呢？一个有效的方法是优化电路布局。

在设计电路板时，要合理安排元件的位置，尽量缩短信号路径，减少信号的传输距离。

对于容易受到干扰的敏感信号线路，要与产生噪音的线路保持足够的距离，或者采用屏蔽措施。

而且，电源线和地线的布线也非常关键。

要确保电源线有足够的宽度，以降低电阻和电感，减少电源线上的电压降和波纹。

地线则要形成低阻抗的回路，避免形成环流产生噪音。

选择合适的电子元件也能对降低噪音和波纹电流起到很大的作用。

比如，在放大器的设计中，选择低噪声的放大器芯片可以从源头上减少噪音的产生。

对于电容和电感等储能元件，要根据电路的工作频率和性能要求，选择合适的参数和类型。

例如，在电源滤波电路中，使用大容量的电解电容来滤除低频的波纹，同时配合使用小容量的陶瓷电容来滤除高频的噪音。

滤波电路是降低波纹电流的重要手段。

常见的滤波电路有电容滤波、电感滤波以及 LC 滤波等。

电容滤波电路简单易用，通过电容的充放电作用来平滑电源输出。

电感滤波则利用电感的电流不能突变的特性，来抑制电流的变化，从而降低波纹。

LC 滤波结合了电容和电感的优点，能够提供更好的滤波效果。
