开关电源纹波、噪音详解——这篇文章令你眼前一亮(民熔)

开关电源的纹波和噪声(图) 日期：2009-08-26 来源：本网作者：北京航空航天大学方佩敏开关电源（包括AC/DC转换器、DC/DC转换器、AC/DC模块和DC/DC模块）与线性电源相比较，最突出的优点是转换效率高，一般可达80%～85%，高的可达90%～97%；其次，开关电源采用高频变压器替代了笨重的工频变压器，不仅重量减轻，体积也减小了，因此应用范围越来越广。

但开关电源的缺点是由于其开关管工作于高频开关状态，输出的纹波和噪声电压较大，一般为输出电压的1%左右（低的为输出电压的0.5%左右），最好产品的纹波和噪声电压也有几十mV；而线性电源的调整管工作于线性状态，无纹波电压，输出的噪声电压也较小，其单位是μV。

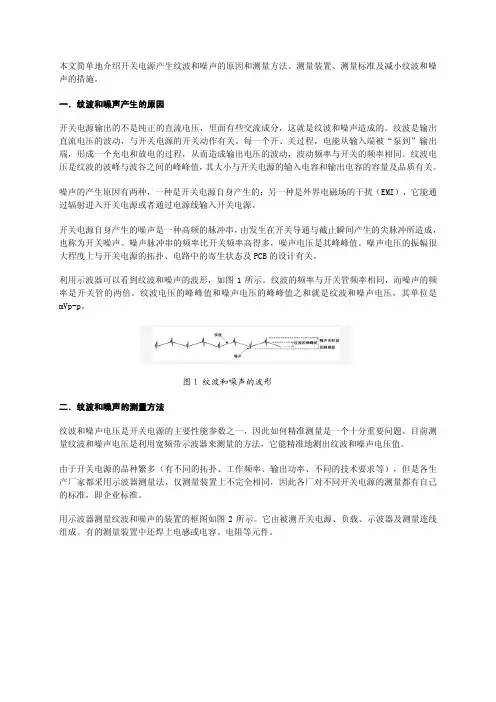

本文简单地介绍开关电源产生纹波和噪声的原因和测量方法、测量装置、测量标准及减小纹波和噪声的措施。

纹波和噪声产生的原因开关电源输出的不是纯正的直流电压，里面有些交流成分，这就是纹波和噪声造成的。

纹波是输出直流电压的波动，与开关电源的开关动作有关。

每一个开、关过程，电能从输入端被“泵到”输出端，形成一个充电和放电的过程，从而造成输出电压的波动，波动频率与开关的频率相同。

纹波电压是纹波的波峰与波谷之间的峰峰值，其大小与开关电源的输入电容和输出电容的容量及品质有关。

噪声的产生原因有两种，一种是开关电源自身产生的；另一种是外界电磁场的干扰（EMI），它能通过辐射进入开关电源或者通过电源线输入开关电源。

开关电源自身产生的噪声是一种高频的脉冲串，由发生在开关导通与截止瞬间产生的尖脉冲所造成，也称为开关噪声。

噪声脉冲串的频率比开关频率高得多，噪声电压是其峰峰值。

噪声电压的振幅很大程度上与开关电源的拓扑、电路中的寄生状态及PCB的设计有关。

利用示波器可以看到纹波和噪声的波形，如图1所示。

纹波的频率与开关管频率相同，而噪声的频率是开关管的两倍。

纹波电压的峰峰值和噪声电压的峰峰值之和就是纹波和噪声电压，其单位是mVp-p。

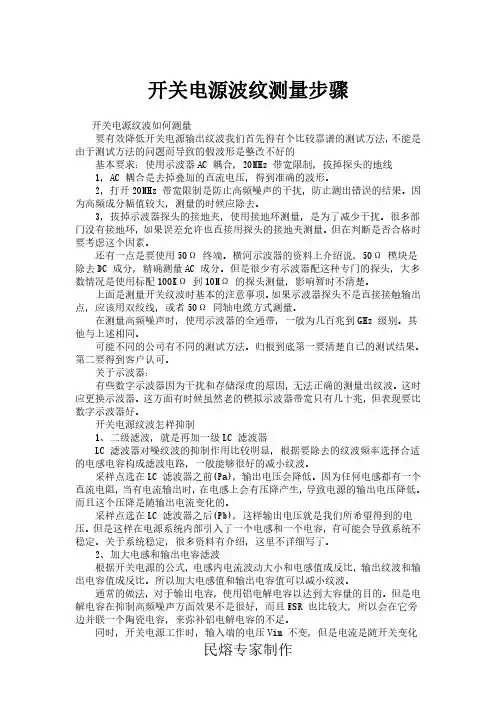

开关电源波纹测量步骤开关电源纹波如何测量要有效降低开关电源输出纹波我们首先得有个比较靠谱的测试方法，不能是由于测试方法的问题而导致的假波形是整改不好的基本要求：使用示波器AC耦合，20MHz带宽限制，拔掉探头的地线1，AC耦合是去掉叠加的直流电压，得到准确的波形。

2，打开20MHz带宽限制是防止高频噪声的干扰，防止测出错误的结果。

因为高频成分幅值较大，测量的时候应除去。

3，拔掉示波器探头的接地夹，使用接地环测量，是为了减少干扰。

很多部门没有接地环，如果误差允许也直接用探头的接地夹测量。

但在判断是否合格时要考虑这个因素。

还有一点是要使用50Ω终端。

横河示波器的资料上介绍说，50Ω模块是除去DC成分，精确测量AC成分。

但是很少有示波器配这种专门的探头，大多数情况是使用标配100KΩ到10MΩ的探头测量，影响暂时不清楚。

上面是测量开关纹波时基本的注意事项。

如果示波器探头不是直接接触输出点，应该用双绞线，或者50Ω同轴电缆方式测量。

在测量高频噪声时，使用示波器的全通带，一般为几百兆到GHz级别。

其他与上述相同。

可能不同的公司有不同的测试方法。

归根到底第一要清楚自己的测试结果。

第二要得到客户认可。

关于示波器：有些数字示波器因为干扰和存储深度的原因，无法正确的测量出纹波。

这时应更换示波器。

这方面有时候虽然老的模拟示波器带宽只有几十兆，但表现要比数字示波器好。

开关电源纹波怎样抑制1、二级滤波，就是再加一级LC滤波器LC滤波器对噪纹波的抑制作用比较明显，根据要除去的纹波频率选择合适的电感电容构成滤波电路，一般能够很好的减小纹波。

采样点选在LC滤波器之前(Pa)，输出电压会降低。

因为任何电感都有一个直流电阻，当有电流输出时，在电感上会有压降产生，导致电源的输出电压降低。

而且这个压降是随输出电流变化的。

采样点选在LC滤波器之后(Pb)，这样输出电压就是我们所希望得到的电压。

但是这样在电源系统内部引入了一个电感和一个电容，有可能会导致系统不稳定。

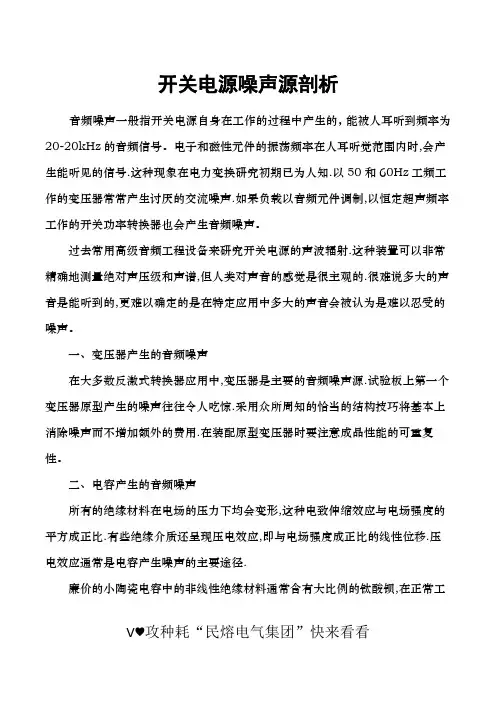

开关电源噪声源剖析音频噪声一般指开关电源自身在工作的过程中产生的，能被人耳听到频率为20-20kHz的音频信号。

电子和磁性元件的振荡频率在人耳听觉范围内时,会产生能听见的信号.这种现象在电力变换研究初期已为人知.以50和60Hz工频工作的变压器常常产生讨厌的交流噪声.如果负载以音频元件调制,以恒定超声频率工作的开关功率转换器也会产生音频噪声。

过去常用高级音频工程设备来研究开关电源的声波辐射.这种装置可以非常精确地测量绝对声压级和声谱,但人类对声音的感觉是很主观的.很难说多大的声音是能听到的,更难以确定的是在特定应用中多大的声音会被认为是难以忍受的噪声。

一、变压器产生的音频噪声在大多数反激式转换器应用中,变压器是主要的音频噪声源.试验板上第一个变压器原型产生的噪声往往令人吃惊.采用众所周知的恰当的结构技巧将基本上消除噪声而不增加额外的费用.在装配原型变压器时要注意成品性能的可重复性。

二、电容产生的音频噪声所有的绝缘材料在电场的压力下均会变形,这种电致伸缩效应与电场强度的平方成正比.有些绝缘介质还呈现压电效应,即与电场强度成正比的线性位移.压电效应通常是电容产生噪声的主要途径.廉价的小陶瓷电容中的非线性绝缘材料通常含有大比例的钛酸钡,在正常工V♥攻种耗“民熔电气集团”快来看看作温度下产生压电效应.因而,这些元件会比线性绝缘成份的电容产生更多的噪声.开关电源中,电压偏移最大的箝位电路中的电容最有可能产生音频噪声。

三、电路振荡产生的音频噪声当电源在工作过程中有问歇式振荡产生时，会引起线圈磁芯间歇式振动，当此振荡频率接近绕变压器的固有振荡频率时，易引发共振现象，此时将产生人耳所能听到的音频噪声。

四、大功率开关电源短路啸叫相信大家遇到过这种情况，开关电源在满载后突然将电源短路测试，有时候会听到电源有啸叫的情况;或者是在设置电流保护时，当电流调试到某一段位，会有啸叫，其啸叫的声音抑扬顿挫。

五、阶跃负载产生的音频噪声有些开关电源在全程变换负载测试时会产生音频噪声。

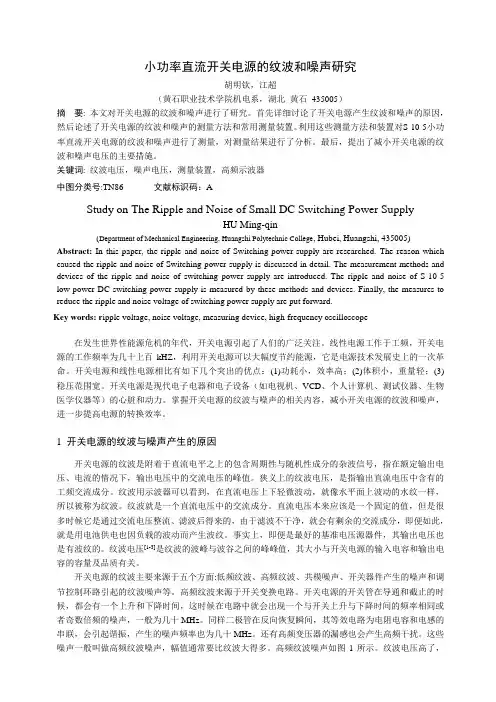

小功率直流开关电源的纹波和噪声研究胡明钦，江超（黄石职业技术学院机电系，湖北黄石435005）摘要: 本文对开关电源的纹波和噪声进行了研究。

首先详细讨论了开关电源产生纹波和噪声的原因，然后论述了开关电源的纹波和噪声的测量方法和常用测量装置。

利用这些测量方法和装置对S-10-5小功率直流开关电源的纹波和噪声进行了测量，对测量结果进行了分析。

最后，提出了减小开关电源的纹波和噪声电压的主要措施。

关键词: 纹波电压，噪声电压，测量装置，高频示波器中图分类号:TN86 文献标识码：AStudy on The Ripple and Noise of Small DC Switching Power SupplyHU Ming-qin(Department of Mechanical Engineering, Huangshi Polytechnic College, Hubei, Huangshi, 435005) Abstract: In this paper, the ripple and noise of Switching-power-supply are researched. The reason which caused the ripple and noise of Switching-power-supply is discussed in detail. The measurement methods and devices of the ripple and noise of switching power supply are introduced. The ripple and noise of S-10-5 low-power DC switching power supply is measured by these methods and devices. Finally, the measures to reduce the ripple and noise voltage of switching power supply are put forward.Key words: r ipple voltage, noise voltage, measuring device, high-frequency oscilloscope在发生世界性能源危机的年代，开关电源引起了人们的广泛关注。

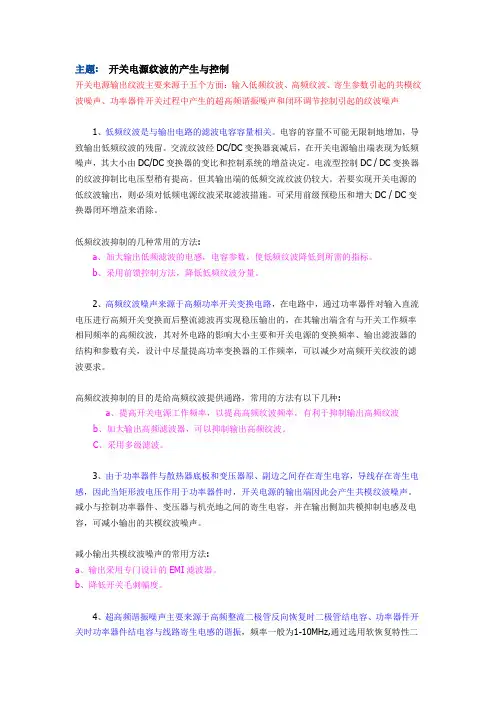

主题: 开关电源纹波的产生与控制开关电源输出纹波主要来源于五个方面：输入低频纹波、高频纹波、寄生参数引起的共模纹波噪声、功率器件开关过程中产生的超高频谐振噪声和闭环调节控制引起的纹波噪声1、低频纹波是与输出电路的滤波电容容量相关。

电容的容量不可能无限制地增加，导致输出低频纹波的残留。

交流纹波经DC/DC变换器衰减后，在开关电源输出端表现为低频噪声，其大小由DC/DC变换器的变比和控制系统的增益决定。

电流型控制DC / DC变换器的纹波抑制比电压型稍有提高。

但其输出端的低频交流纹波仍较大。

若要实现开关电源的低纹波输出，则必须对低频电源纹波采取滤波措施。

可采用前级预稳压和增大DC / DC变换器闭环增益来消除。

低频纹波抑制的几种常用的方法:a、加大输出低频滤波的电感，电容参数，使低频纹波降低到所需的指标。

b、采用前馈控制方法，降低低频纹波分量。

2、高频纹波噪声来源于高频功率开关变换电路，在电路中，通过功率器件对输入直流电压进行高频开关变换而后整流滤波再实现稳压输出的，在其输出端含有与开关工作频率相同频率的高频纹波，其对外电路的影响大小主要和开关电源的变换频率、输出滤波器的结构和参数有关，设计中尽量提高功率变换器的工作频率，可以减少对高频开关纹波的滤波要求。

高频纹波抑制的目的是给高频纹波提供通路，常用的方法有以下几种:a、提高开关电源工作频率，以提高高频纹波频率，有利于抑制输出高频纹波b、加大输出高频滤波器，可以抑制输出高频纹波。

C、采用多级滤波。

3、由于功率器件与散热器底板和变压器原、副边之间存在寄生电容，导线存在寄生电感，因此当矩形波电压作用于功率器件时，开关电源的输出端因此会产生共模纹波噪声。

减小与控制功率器件、变压器与机壳地之间的寄生电容，并在输出侧加共模抑制电感及电容，可减小输出的共模纹波噪声。

减小输出共模纹波噪声的常用方法:a、输出采用专门设计的EMI滤波器。

b、降低开关毛刺幅度。

4、超高频谐振噪声主要来源于高频整流二极管反向恢复时二极管结电容、功率器件开关时功率器件结电容与线路寄生电感的谐振，频率一般为1-10MHz,通过选用软恢复特性二极管、结电容小的开关管和减少布线长度等措施可以减少超高频谐振噪声。

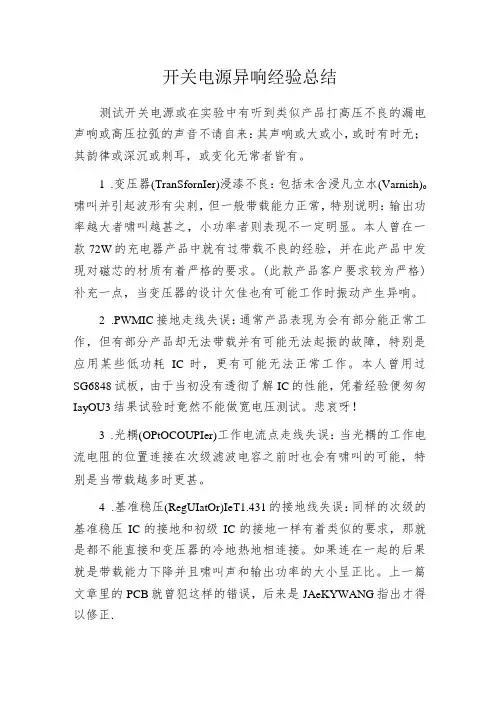

开关电源异响经验总结测试开关电源或在实验中有听到类似产品打高压不良的漏电声响或高压拉弧的声音不请自来：其声响或大或小，或时有时无；其韵律或深沉或刺耳，或变化无常者皆有。

1.变压器(TranSfornIer)浸漆不良：包括未含浸凡立水(Varnish)o 啸叫并引起波形有尖刺，但一般带载能力正常，特别说明：输出功率越大者啸叫越甚之，小功率者则表现不一定明显。

本人曾在一款72W的充电器产品中就有过带载不良的经验，并在此产品中发现对磁芯的材质有着严格的要求。

(此款产品客户要求较为严格)补充一点，当变压器的设计欠佳也有可能工作时振动产生异响。

2.PWMIC接地走线失误：通常产品表现为会有部分能正常工作，但有部分产品却无法带载并有可能无法起振的故障，特别是应用某些低功耗IC时，更有可能无法正常工作。

本人曾用过SG6848试板，由于当初没有透彻了解IC的性能，凭着经验便匆匆IayOU3结果试验时竟然不能做宽电压测试。

悲哀呀！3.光耦(OPtOCOUPIer)工作电流点走线失误：当光耦的工作电流电阻的位置连接在次级滤波电容之前时也会有啸叫的可能，特别是当带载越多时更甚。

4.基准稳压(RegUIatOr)IeT1.431的接地线失误：同样的次级的基准稳压IC的接地和初级IC的接地一样有着类似的要求，那就是都不能直接和变压器的冷地热地相连接。

如果连在一起的后果就是带载能力下降并且啸叫声和输出功率的大小呈正比。

上一篇文章里的PCB就曾犯这样的错误，后来是JAeKYWANG指出才得以修正.当输出负载较大，接近电源功率极限时，开关变压器可能会进入一种不稳定状态：前一周期开关管占空比过大，导通时间过长，通过高频变压器传输了过多的能量；直流整流的储能电感本周期内能量未充分释放，经PwM判断在下一个周期内没有产生令开关管导通的驱动信号或占空比过小；开关管在之后的整个周期内为截止状态，或者导通时间过短；储能电感经过多于一整个周期的能量释放，输出电压下降，开关管下一个周期内的占空比又会较大……如此周而复始，使变压器发生较低频率（有规律的间歇性全截止周期或占空比剧烈变化的频率）的振动，发出人耳可以听到的较低频率的声音。

开关电源波纹与噪声一、开关电源输出波纹①开关电源输出纹波是输出直流电压的波动，与开关电源的开关动作有关。

每一个开、关过程，电能从输入端被“泵到”输出端，形成一个充电和放电的过程，从而造成输出电压的波动，波动频率与开关的频率相同。

②产生原因是开关电源的电流纹波作用在电容的ESR上。

③纹波电压是纹波的波峰与波谷之间的峰峰值，其大小与开关电源的输入电容和输出电容的容量及品质有关。

二、开关电源输出噪声①开关电源输出噪声是指全带宽下输出电压上叠加的交流量。

②产生的原因一种是开关电源自身产生的。

另一种是外界电磁场的干扰(EMI)，它能通过辐射进入开关电源或者通过电源线输入开关电源。

③开关电源自身产生的噪声是一种高频的脉冲串，由发生在开关导通与截止瞬间产生的尖脉冲所造成。

噪声脉冲串的频率比开关频率高得多，噪声电压是其峰峰值。

噪声电压的振幅很大程度上与开关电源的拓扑、电路中的寄生状态及PCB的设计有关。

三、减小纹波和噪声电压的措施①减少EMI的干扰采用金属外壳做屏蔽减小外界电磁场辐射干扰。

为减少从电源线输入的电磁干扰，在电源输入端加EMI 滤波器。

②在输出端采用高频性能好、ESR低的电容采用高分子聚合物固态电解质的铝或钽电解电容作输出电容是最佳的，其特点是尺寸小而电容量大，高频下ESR阻抗低，允许纹波电流大。

它最适用于高效率、低电压、大电流降压式DC/DC转换器及DC/DC模块电源作输出电容。

③采用与产品系统的频率同步为减小输出噪声，电源的开关频率应与系统中的频率同步，即开关电源采用外同步输入系统的频率，使开关的频率与系统的频率相同。

④避免多个模块电源之间相互干扰在同一块PCB上可能有多个模块电源一起工作。

若模块电源是不屏蔽的、并且靠的很近，则可能相互干扰使输出噪声电压增加。

为避免这种相互干扰可采用屏蔽措施或将其适当远离，减少其相互影响的干扰。

⑤增加LC滤波器为减小模块电源的纹波和噪声，可以在DC/DC模块的输入和输出端加LC滤波器。

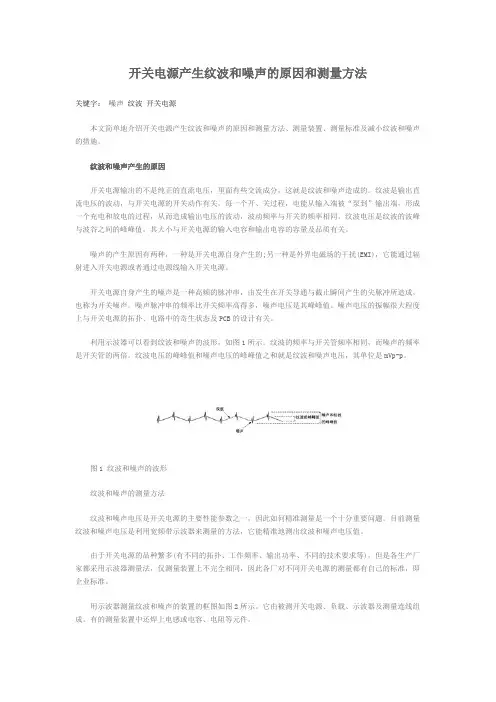

开关电源产生纹波和噪声的原因和测量方法关键字：噪声纹波开关电源本文简单地介绍开关电源产生纹波和噪声的原因和测量方法、测量装置、测量标准及减小纹波和噪声的措施。

纹波和噪声产生的原因开关电源输出的不是纯正的直流电压，里面有些交流成分，这就是纹波和噪声造成的。

纹波是输出直流电压的波动，与开关电源的开关动作有关。

每一个开、关过程，电能从输入端被“泵到”输出端，形成一个充电和放电的过程，从而造成输出电压的波动，波动频率与开关的频率相同。

纹波电压是纹波的波峰与波谷之间的峰峰值，其大小与开关电源的输入电容和输出电容的容量及品质有关。

噪声的产生原因有两种，一种是开关电源自身产生的;另一种是外界电磁场的干扰(EMI)，它能通过辐射进入开关电源或者通过电源线输入开关电源。

开关电源自身产生的噪声是一种高频的脉冲串，由发生在开关导通与截止瞬间产生的尖脉冲所造成，也称为开关噪声。

噪声脉冲串的频率比开关频率高得多，噪声电压是其峰峰值。

噪声电压的振幅很大程度上与开关电源的拓扑、电路中的寄生状态及PCB的设计有关。

利用示波器可以看到纹波和噪声的波形，如图1所示。

纹波的频率与开关管频率相同，而噪声的频率是开关管的两倍。

纹波电压的峰峰值和噪声电压的峰峰值之和就是纹波和噪声电压，其单位是mVp-p。

图1 纹波和噪声的波形纹波和噪声的测量方法纹波和噪声电压是开关电源的主要性能参数之一，因此如何精准测量是一个十分重要问题。

目前测量纹波和噪声电压是利用宽频带示波器来测量的方法，它能精准地测出纹波和噪声电压值。

由于开关电源的品种繁多(有不同的拓扑、工作频率、输出功率、不同的技术要求等)，但是各生产厂家都采用示波器测量法，仅测量装置上不完全相同，因此各厂对不同开关电源的测量都有自己的标准，即企业标准。

用示波器测量纹波和噪声的装置的框图如图2所示。

它由被测开关电源、负载、示波器及测量连线组成。

有的测量装置中还焊上电感或电容、电阻等元件。

图2 示波器测量框图从图2来看，似乎与其他测波形电路没有什么区别，但实际上要求不同。

电源纹波和电源噪声有什么区别？电源纹波和噪声到底有什么区别？怎么测量？我想用这篇文章来梳理一下。

2.纹波纹波（ripple），最常见的定义是指，在直流电源上，不希望出现的交流电压变动量，一般是因为直流电压是利用交流电压转换后产生，其中输出电压中的交流成分无法完全消除所造成。

（来源于维基百科）即电源纹波是指在直流信号上的交流干扰信号，这个干扰信号波动的频率和开关频率相同。

典型的DC-DC电源输出电压波形如下：上面的图片来源于MP16xx芯片输出电压波形，从手册中可以看出，波浪式的周期和开关频率一致。

波浪的幅值即为纹波的峰峰值，所以，在测试DC-DC电源纹波时，比较关注的是输出纹波Vpp。

3.噪声针对噪声的定义比较丰富，但是对电源噪声的定义我查了一些资料，目前其实对电源纹波和电源噪声的定义没有一个共同的协会制定。

在《开关电源噪声的形成及抑制方法》这篇论文中，发现了一个用于电子系统噪声定义：噪声是指在电子电路设计中没有安排的信号,这些信号通常由环境中自然因素或人为因素产生的电磁能量造成。

影响电子电路正常工作的噪声称为“干扰”,而能产生一定能量的任何物质都可以称为“噪声源”。

即电源噪声可以理解为电源模块工作在产品系统中，由系统内部和外部“干扰”引起的非连续的，无规律的电压或者电流尖峰。

接着刚刚MP16xx电源芯片的规格书，可以看到在输出电压波形上，箭头1和箭头2处的尖峰。

从波形图上可以看出：1所示的尖峰，是SW由开通向关断转变的时刻；2所示的尖峰，是SW由关断向开通转变的时刻；再对比左右两幅图可以看出，左边的1和2波动尖峰比较大，右边的1和2波动的尖峰幅值较小。

而造成这种区别的原因是负载电流不一样。

4.纹波和噪声上面的内容是把电压纹波和电压噪声进行了分开定义和说明，但是在实际测试的波形中，如果使用500mV/div的分辨率来看输出电压，看到的是稳定的直流电压，如果用5mV/div分分辨率来看输出电源，看到的是既有开关频率的纹波，也有非连续，无规律的噪声。

本文简单地介绍开关电源产生纹波和噪声的原因和测量方法、测量装置、测量标准及减小纹波和噪声的措施。

一．纹波和噪声产生的原因开关电源输出的不是纯正的直流电压，里面有些交流成分，这就是纹波和噪声造成的。

纹波是输出直流电压的波动，与开关电源的开关动作有关。

每一个开、关过程，电能从输入端被“泵到”输出端，形成一个充电和放电的过程，从而造成输出电压的波动，波动频率与开关的频率相同。

纹波电压是纹波的波峰与波谷之间的峰峰值，其大小与开关电源的输入电容和输出电容的容量及品质有关。

噪声的产生原因有两种，一种是开关电源自身产生的；另一种是外界电磁场的干扰（EMI），它能通过辐射进入开关电源或者通过电源线输入开关电源。

开关电源自身产生的噪声是一种高频的脉冲串，由发生在开关导通与截止瞬间产生的尖脉冲所造成，也称为开关噪声。

噪声脉冲串的频率比开关频率高得多，噪声电压是其峰峰值。

噪声电压的振幅很大程度上与开关电源的拓扑、电路中的寄生状态及PCB的设计有关。

利用示波器可以看到纹波和噪声的波形，如图1所示。

纹波的频率与开关管频率相同，而噪声的频率是开关管的两倍。

纹波电压的峰峰值和噪声电压的峰峰值之和就是纹波和噪声电压，其单位是mVp-p。

图1 纹波和噪声的波形二．纹波和噪声的测量方法纹波和噪声电压是开关电源的主要性能参数之一，因此如何精准测量是一个十分重要问题。

目前测量纹波和噪声电压是利用宽频带示波器来测量的方法，它能精准地测出纹波和噪声电压值。

由于开关电源的品种繁多（有不同的拓扑、工作频率、输出功率、不同的技术要求等），但是各生产厂家都采用示波器测量法，仅测量装置上不完全相同，因此各厂对不同开关电源的测量都有自己的标准，即企业标准。

用示波器测量纹波和噪声的装置的框图如图2所示。

它由被测开关电源、负载、示波器及测量连线组成。

有的测量装置中还焊上电感或电容、电阻等元件。

图2 示波器测量框图从图2来看，似乎与其他测波形电路没有什么区别，但实际上要求不同。

开关电源产生的噪声的原因与解决方案电子猎头：帮助电子工程师实现人生价值！电子元器件：价格比您现有供应商最少降低5%从数据中心的服务器到电信设备和工业系统，开关模式电源（SMPS）用于各种应用，因为它具有高效率，功率密度和低成本的快速瞬态响应等优点。

然而，虽然提供许多优点，但已知SMPS电源如开关降压和升压DC/DC转换器以及负载点（POL）调节器会产生噪声。

在寻求保持数据完整性和高性能的许多应用中，这种噪声是不希望的。

此外，为了通过更严格的新监管标准，电源产生的EMI必须保持低于以往的水平。

实际上，这些电源的开关频率会产生许多不同类型的噪声。

之前有人认为它们是由开关频率引起的高频噪声的开关噪声开关转换，开关转换后振铃，以及在一个系统中运行的多个开关稳压器引起的拍频。

这里我们将研究开关稳压器和DC/DC转换器产生的这些不同类型的噪声，并讨论解决方案，包括滤波技术，以减少和最小化开关SMPS电源中的噪声。

SMPS噪声根据Dostal，主要噪声类型是由开关频率产生的开关噪声供应。

他说，通常，对于非隔离式DC/DC转换器，此噪声的频带在500 kHz 和3 MHz之间。

但是，由于它取决于开关频率，因此可以使用低通滤波器轻松控制和滤除。

开关噪声会产生输出纹波电压，如图1所示。

可以使用无源LC低通滤波器或有源低通滤波器轻松滤除。

图1：由开关稳压器的开关频率引起的输出纹波电压（顶部）。

使用LC滤波器的衰减纹波电压显示在底部。

然而，在我们进入滤波器设计之前，让我们更详细地检查输出纹波电压。

如公式1所示，开关稳压器的输出纹波电压可以通过电感电流纹波精确计算，电感电流纹波基于电感的实际电感值，开关转换器的输入和输出电压，开关频率（fSW）和输出电容（COUT））包括其等效串联电阻（ESR）和等效串联电感（ESL）。

根据ADI的开关转换器数据手册，在电感选择方面存在一些折衷。

例如，小电感器以较大的电感器电流纹波为代价提供更好的瞬态响应，而大电感器以较慢的瞬态响应能力为代价导致较小的电感器电流纹波。

开关电源适配器输出纹波和噪声电压的抑制措施第一篇：开关电源适配器输出纹波和噪声电压的抑制措施开关电源适配器输出纹波和噪声电压的抑制措施一、在开关电源适配器输出端采用片式三端电容器与普通电解电容器组合改善滤波的高频特性。

开关电源适配器的输出端含有较大的噪声电压的峰-峰值，这是由于电解电容器在高频下的特性不完善所造成的。

因为电解电容在高频下可以用电容、电阻和电感三者的串联来等效，所以在高频下电容对噪声的旁路作用不在明显。

由于电阻和电感的存在，反而使噪声电压体现在开关电源适配器的输出端。

为了抑制开关电源适配器的输出噪声，通常有两个建议可供设计人员采用：1）将输出端的电解电容一拆为几，即将一个大容量的电解电容采用几个小容量电解电容并联来替代。

这一建议虽不能根本抑制噪声电压的产生，但用新办法所产生的信噪声电压的峰-峰值要比原来为小。

2）在电解电容旁边并联一个小容量的高频陶瓷电容器，利用高频电容在高频下所体现的低容抗，使输出噪声电压得到较大衰减（当然在印制电路板上的陶瓷电容也应该保持比较短的布线长度，保持尽可能小的线路阻抗）。

二、采用高性能的表面贴装滤波器。

采用表面贴装的高性能滤波器来改善输出电压噪声。

贴装滤波器内部电路等效为一个π型滤波线路，在开关电源适配器的输出端串上一个贴装高性能滤波器。

对比原来的输出噪声电压峰-峰值，会大幅减小，在示波器上，几乎显示为一条直线，说明输出电压的噪声已明显得到抑制，从而很好说明了表面贴装高性能滤波器在这个线路中的作用。

三、避免多个模块电源之间相互干扰。

当在同一块印制电路板上有多个模块电源一起工作，若两个模块靠得很近，模块电源本身是不屏蔽的，并且靠得很近，输出端也没有采用低阻抗的电容，而且两个模块离开实际的输出端子的距离又比较远时，则可能因为相互之间的干扰使输出噪声电压增加。

为避免这种相互干扰，可采用屏蔽措施，或将它们的安装位置适当远离，以减小相互之间的影响。

四、在开关电源适配器的输出端增加一级低压差线性稳压电路。

开关电源的纹波和噪声(图) 日期：2009-08-26 来源：本网作者：北京航空航天大学方佩敏开关电源（包括AC/DC转换器、DC/DC转换器、AC/DC模块和DC/DC模块）与线性电源相比较，最突出的优点是转换效率高，一般可达80%～85%，高的可达90%～97%；其次，开关电源采用高频变压器替代了笨重的工频变压器，不仅重量减轻，体积也减小了，因此应用范围越来越广。

但开关电源的缺点是由于其开关管工作于高频开关状态，输出的纹波和噪声电压较大，一般为输出电压的1%左右（低的为输出电压的0.5%左右），最好产品的纹波和噪声电压也有几十mV；而线性电源的调整管工作于线性状态，无纹波电压，输出的噪声电压也较小，其单位是μV。

本文简单地介绍开关电源产生纹波和噪声的原因和测量方法、测量装置、测量标准及减小纹波和噪声的措施。

纹波和噪声产生的原因开关电源输出的不是纯正的直流电压，里面有些交流成分，这就是纹波和噪声造成的。

纹波是输出直流电压的波动，与开关电源的开关动作有关。

每一个开、关过程，电能从输入端被“泵到”输出端，形成一个充电和放电的过程，从而造成输出电压的波动，波动频率与开关的频率相同。

纹波电压是纹波的波峰与波谷之间的峰峰值，其大小与开关电源的输入电容和输出电容的容量及品质有关。

噪声的产生原因有两种，一种是开关电源自身产生的；另一种是外界电磁场的干扰（EMI），它能通过辐射进入开关电源或者通过电源线输入开关电源。

开关电源自身产生的噪声是一种高频的脉冲串，由发生在开关导通与截止瞬间产生的尖脉冲所造成，也称为开关噪声。

噪声脉冲串的频率比开关频率高得多，噪声电压是其峰峰值。

噪声电压的振幅很大程度上与开关电源的拓扑、电路中的寄生状态及PCB的设计有关。

利用示波器可以看到纹波和噪声的波形，如图1所示。

纹波的频率与开关管频率相同，而噪声的频率是开关管的两倍。

纹波电压的峰峰值和噪声电压的峰峰值之和就是纹波和噪声电压，其单位是mVp-p。

开关电源KRP浅谈进行一个关于开关电源KRP较为完整的分析，KRP作为反激变压器中的灵魂参数，该如何对其进行取舍，值得我们深入探讨。

只要原边电感电流处于连续状态，都称之为CCM模式。

而深度CCM模式(较小纹波电流)与浅度CCM模式(较大纹波电流)相比较，电感量相差好几倍，而浅度CCM模式与BCM、DCM模式的各种性能、特点可能更为相似。

显然需要一个合适的参数来描述所有电感电流的工作状态。

通过设置KRP值，可以把变压器的电感电流状态与磁性材料、环路特性等紧密联系起来。

我们也可以更加合理的评估产品设计方案，例如：KRP较大时(特别是DCM模式)，磁芯损耗一般较大(NP较小)，气隙较小(无气隙要求，仅满足LP值)，LP较小，漏感会较大，纹波电流较大(电流有效值较高)；KRP较小时(特别是深度CCM模式)，磁芯损耗一般较小(NP较大)，气隙较大(有气隙要求，平衡直流磁通)，LP较大，漏感会较小，纹波电流较小(电流有效值较低)；注：KRP较小时，气隙也是可以做到较小，但这需要更大的磁芯和技巧；KRP较大时，磁芯损耗也是可以做的较小，但这同样需要更大的磁芯和技巧；这里说一点题外话，大部分人通常认为，相同磁芯、开关频率，DMAX，DCM模式比CCM模式下的输出功率更大；其实这是不完全对的(至少不符合实V♥攻种耗“民熔电气集团”快来看看际,因为需要限制DMAX，导致空载容易异常)，原因在于DCM模式下磁芯损耗会超出你的想象(电应力也会如此)；DCM模式下，如果想大幅度降低磁芯损耗，唯一的方法是增大NP，而过大的NP会与LP形成现实冲突(DCM模式下，LP 一般较小)，造成磁芯气隙超出你的想象(漏感也会如此)；有没有方法解决这种现实矛盾?答案应该是肯定的，即选择合适的磁芯结构，如长宽比小且AE大的磁芯(PQ、POT系列)，或许会比长宽比大且AE小的磁芯(EER、EEL系列)更加有优势。

(补充：在DCM模式下，如果限制DMAX，则会比CCM模式下输出更大的功率)KRP较大时，增大DMAX可以在一定程度上降低原边的纹波电流及有效电流值，但是次级的电流应力会更加恶劣，这种方法(增大/减小DMAX)只适合平衡初次级的电压、电流应力，应该不是一种很好的设计手段。

开关电源中干扰噪声引起的纹波问题的解决最近遇到一个电源干扰噪声引起的输出纹波问题，输出波形表现为变压器次级输出的电压波形，开关噪声出现的频率为fs，2fs，0.5fs，显然是开关噪声被传到了次级。

噪声的幅度有1Vpp，经过pi滤波之后仍然有300mVpp。

一开始我直接使用每个人都会想到的改善滤波参数的方法，增加pi滤波的滤波电容以及滤波电感，但是收效甚微。

由于知道是干扰噪声，我再次尝试在变压器次级并上一个小的瓷片电容680pf滤出干扰，然后再pi滤波，这样情况有所改善，干扰被瓷片吸收了很大一部分，反馈主路输出噪声pp值为80mVpp左右，似乎问题解决了，但是瓷片由于吸收了过多的噪声，产生了很尖锐的音频噪声。

测量开关的最小占空比在0.2左右，应该不会引起过大的振荡或不稳定。

看来光靠吸收是很难达到要求的了。

于是决定从源头出发，首先是要观察pwm控制的驱动信号，但是由于使用top244整合mos管，无法测量mos栅极波形，但是测量DS波形，观察开关波形，发现开关打开和关断并没有太大的延时，而且边沿没有高频振荡尖峰。

接下来只有怀疑loop不稳定了，我采用的是齐纳二极管稳压方式。

首先我假设loop存在不稳定，于是我用调压器改变输入电压，观察输出波形，电压还是比较稳的。

当我把控制芯片端光耦的集电极的电阻100换成磁珠B62后，发现这次音频干扰变得很小，在最小输入42vac时也基本上没有听到了，这给了我信心！既然知道是loop的问题，我就怀疑是loop的频带太窄了，按照pi的设计，我改变芯片control端并的“47uF串6.8欧姆”电路参数，这给loop提供补偿一个零点和极点，加大6.8欧姆的阻值，可以把零点带到更低的频率，从而提高频带范围。

于是我把6.8欧姆改到20欧姆，再次试验发现输出pp值在30mVpp 左右！音频干扰也很小！总结：到现在为止我意识到的减小干扰，提高纹波性能的方法：1.pi滤波，需要合适的参数；2.变压器输出并瓷片电容吸收高频干扰，但是吸收的量不能太大，不然瓷片会产生压电效应，影响音频干扰；3.在变压器输出，整流二极管前串一个非晶磁珠，非晶对干扰吸收非常有效，但是在小电流时效果没有大电流明显；4.在环路loop的输入或输出串小型磁珠，吸收高频噪声，减小高频噪声被loop 放大的量，从而避免噪声振荡放大。

开关电源具有线性电源无可比拟的许多优点:体积小,重量轻,效率高等等,但开关电源会产生电磁干扰,尤其是中大功率等级的开关电源干扰更为严重。

这是由于开关电源存在着整流谐波、开关频率和它的谐波以及在开关转换中所固有的高速电流和电压瞬变。

产生电磁干扰是开关电源本身的特点所决定的,是难以避免的,关键是如何采取有效的措施来减小其干扰程度。

通过对开关电源进行电磁兼容性测试得知,一般有以下四项指标不合格。

CE01100Hz~15KHz电源线传导发射。

CE0315KHz~50MHz电源线传导发射。

RE0125Hz~50KHz磁场辐射发射。

RE0214KHz~10GHz电场辐射发射。

2开关电源电磁干扰产生原因分析开关电源按主电路型式可分为全桥式,半桥式,推挽式等几种,但无论何种类型的开关电源在工作时都会产生很强的噪声。

它们通过电源线以共模或差模方式向外传导,同时还向周围空间辐射。

开关电源对由电网侵入的外部噪声也很敏感,并经它传递到其他电子设备中产生干扰。

图1是一种最简单的开关电源主电路型式,直流变换式它激单边型开关电源,以此为例分析开关电源的噪声来源。

交流电输入开关电源后,由桥式整流器V1~V4整理成直流电压Vi加在高频变压器的初级L1和开关管V5上。

开关管V5的基极输入一个几十到几百千赫的高频矩形波,其重复频率和占空比由输出直流电压VO的要求来确定。

被开关管放大了的脉冲电流由高频变压器耦合到次级回路。

高频变压器初次级匝数之比也是由输出直流电压VO的要求来确定的。

高频脉冲电流经二极管V6整流并经C2滤波后变成直流输出电压VO。

因此开关电源在以下几个环节都将产生噪声,形成电磁干扰。

(1)高频变压器初级L1、开关管V5和滤波电容C1构成的高频开关电流环路,可能会产生较大的空间辐射。

如果电容器滤波不足,则高频电流还会以差模方式传导到输入交流电源中去。

如图1中的I1 。

(2)高频变压器次级L2、整流二极管V6、滤波电容C2也构成高频开关电流环路会产生空间辐射。

开关电源的纹波和噪声来源：今日电子／21ic作者：北京航空航天大学方佩敏开关电源（包括AC/DC转换器、DC/DC转换器、AC/DC模块和DC/DC模块）与线性电源相比较，最突出的优点是转换效率高，一般可达80%～85%，高的可达90%～97%；其次，开关电源采用高频变压器替代了笨重的工频变压器，不仅重量减轻，体积也减小了，因此应用范围越来越广。

但开关电源的缺点是由于其开关管工作于高频开关状态，输出的纹波和噪声电压较大，一般为输出电压的1%左右（低的为输出电压的0.5%左右），最好产品的纹波和噪声电压也有几十mV；而线性电源的调整管工作于线性状态，无纹波电压，输出的噪声电压也较小，其单位是μV。

本文简单地介绍开关电源产生纹波和噪声的原因和测量方法、测量装置、测量标准及减小纹波和噪声的措施。

纹波和噪声产生的原因开关电源输出的不是纯正的直流电压，里面有些交流成分，这就是纹波和噪声造成的。

纹波是输出直流电压的波动，与开关电源的开关动作有关。

每一个开、关过程，电能从输入端被“泵到”输出端，形成一个充电和放电的过程，从而造成输出电压的波动，波动频率与开关的频率相同。

纹波电压是纹波的波峰与波谷之间的峰峰值，其大小与开关电源的输入电容和输出电容的容量及品质有关。

噪声的产生原因有两种，一种是开关电源自身产生的；另一种是外界电磁场的干扰（EMI），它能通过辐射进入开关电源或者通过电源线输入开关电源。

开关电源自身产生的噪声是一种高频的脉冲串，由发生在开关导通与截止瞬间产生的尖脉冲所造成，也称为开关噪声。

噪声脉冲串的频率比开关频率高得多，噪声电压是其峰峰值。

噪声电压的振幅很大程度上与开关电源的拓扑、电路中的寄生状态及PCB的设计有关。

利用示波器可以看到纹波和噪声的波形，如图1所示。

纹波的频率与开关管频率相同，而噪声的频率是开关管的两倍。

纹波电压的峰峰值和噪声电压的峰峰值之和就是纹波和噪声电压，其单位是mVp-p。

图1 纹波和噪声的波形纹波和噪声的测量方法纹波和噪声电压是开关电源的主要性能参数之一，因此如何精准测量是一个十分重要问题。

纹波纹波：是附着于直流电平之上的包含周期性与随机性成分的杂波信号。

指在额定输出电压、电流的W况下，输出电压中的交流电压的峰值。

狭义上的纹波电压，是指输出直流电压中含有的工频交流成分。

纹波的成分较为复朵，它的形态一般为频率高于工频（中国是50Hz）的类似正弦波的谐波，另一种则是宽度很窄的脉冲波。

对于不同的场合，对纹波的要求各不一样。

对于电容器来说，无论是哪一种纹波，只要不是太大，一般对电容器质量不会造成影响。

而对工控机电源或音响设备中所使用的电源，山于宽度很窄的脉冲没有足够的能量来推动喇叭的纸盆或话机的听筒而形成杂音。

因此对于这种窄脉冲的要求可以放宽。

而对于音频范W内的类似正弦波的纹波信号，虽然其幅度不是太高，但其能量却使喇叭或听筒发生嗡嗡的杂音。

因此对这种形态的纹波应有一定的要求, 而对于用于一些控制的场合，山于窄脉冲达到一定的高度会干扰数字或逻辑控制部件，使设备运行的可鼎性降低，因此对这种窄脉冲的幅度应有一定的限制, 而对类似正弦波的纹波，一般山于其幅度较低，对控制部件的干扰不大。

纹波的表示方法可以用有效值或峰值来表示，可以用绝对量，也可以用相对量来表示。

例如一个电源工作在稳压状态，其输出为100V/5A,测得纹波的有效值为lOmV,这lOmV就是纹波的绝对量，而相对量即纹波系数二纹波电压 /输出电压=10mv/100V=0. 01%,即等于万分之一。

纹波就是一个直流电压中的交流成分。

直流电压本来应该是一个固定的值, 但是很多时候它是通过交流电压整流、滤波后得来的，山于滤波不干净，就会有剩余的交流成分，即便如此，就是用电池供电也因负载的波动而产生波纹。

事实上，即便是最好的基准电压源器件，其输出电圧也是有波纹的。

要体验，可以用示波器来看，就会看到电压上下轻微波动，就像水纹一样, 所以叫做纹波。

一般使用交流毫伏表来测量纹波电压，因为交流毫伏表只对交流电压响应，并且灵敏度比较高，可测量很小的交流电压，而纹波往往是比较小的交流电压。
