1-家用空调器制冷原理

空调器制冷系统原理及常见故障图⽂解析（简单易懂值得收藏）空调器的制冷制热基本原理空调器的制冷零部件介绍制冷系统常见故障分析制冷系统案例分析与讨论家⽤空调⽅案设计及常⽤专业术语空调器的制冷制热基本原理⼏个重要概念：焓：⽤于流体，指特定温度作为起点时物质所含的热量。

1标准⼤⽓压，0℃的焓值为0.焓随流体的状态、温度和压⼒等参数变化，当对流体加热或加给外功时，焓就增⼤；反之，流体被冷却或蒸汽膨胀向外作功，焓就减少。

熵：是⼀个导出的热⼒状态参数，当制冷剂吸收热量时，熵值必须增加，反之放热时，熵值减少；熵值的变化，可以判断制冷剂与外界之间热流的变化。

节流：指流体通过狭⼩截⾯时压⼒降低，不作外功，⽽且节流前后⼀定距离处的速度不变的过程。

如果制冷剂通过的电⼦膨胀阀，由于冷媒流速较⼤，通过阀门截⾯的时间短，冷媒基本来不及与外界进⾏热交换，这种情况当作绝热节流处理。

临界状态：在饱和状态中，液态和⽓态两相共存。

但当饱和温度继续升⾼，到达某⼀温度时，物质的液相和⽓相的区别就会消失，这时液相不再存在，此时对应状态点为临界点。

显热和潜热：显热是指物体被加热或冷却时只有温度变化⽽⽆相变（或形态变化）时所得到或放出的热量；潜热是指物体相变⽽温度不变时吸收或放出的热量。

空调器的制冷循环流程进⾏制冷运⾏时，来⾃室内机蒸发器的低压低温制冷剂⽓体被压缩机吸⼊压缩成⾼压⾼温⽓体，排⼊室外机冷凝器，通过轴流风扇的作⽤，与室外的空⽓进⾏热交换⽽成为中温⾼压的制冷剂液体，经过⽑细管的节流降压、降温后进⼊蒸发器，在室内机的风扇作⽤下，与室内需调节的空⽓进⾏热交换⽽成为低压低温的制冷剂⽓体，如此周⽽复始地循环⽽达到制冷的⽬的。

空调器的⼯作原理流程图(制冷)单级压缩蒸⽓制冷循环空调器的制热循环当进⾏制热运⾏时，电磁四通换向阀动作，使制冷剂按照制冷过程的逆过程进⾏循环。

制冷剂在室内机换热器中放出热量，在室外机换热器中吸收热量，进⾏热泵制热循环，从⽽达到制热的⽬的。

空调的制冷与制热的原理制冷运行原理低温低压的制冷剂气体被压缩机吸入后加压变成高温高压的制冷剂气体，高温高压的制冷剂气体在室外换热器中放热（通过冷凝器冷凝）变成中温高压的液体（热量通过室外循环空气带走），中温高压的液体再经过节流部件节流降压后变为低温低压的液体，低温低压的液体制冷剂在室内换热器中吸热蒸发后变为低温低压的气体（室内空气经过换热器表面被冷却降温，达到使室内温度下降的目的），低温低压的制冷剂气体再被压缩机吸入，如此循环。

制热运行原理低温低压的制冷剂气体被压缩机吸入后加压变成高温高压的制冷剂气体，高温高压的制冷剂气体在室内换热器中放热变成中温高压的液体（室内空气经过换热器表面被加热，达到使室内温度升高的目的），中温高压的液体再经过节流部件节流降压后变为低温低压的液体，低温低压的液体在换热器中吸热蒸发后变为低温低压的气体（室外空气经过换热器表面被冷却降温），低温低压的气体再被压缩机吸入，如此这般循环往复。

空调的各个压力,比如运行压力,静止压力都是关系到机器的正常工作的条件,就像人体内的血压一样,高了\低了都会影响空调的正常运行.大家可以在学习后,自己可以检查压力来判断机器是缺少氟还是系统堵的故障.A、制冷系统压力值的几种状态(一般较细的为进管，较粗的为出管。

进管与出管接口的区别是进管较细，且后面有毛细管或热力膨胀阀，而出管接口较大。

)一、低压压力-----为空调器制冷或（制热）状态运行时，在制冷系统回气端即：压缩机吸气口端所检测的压力值，在外机加氟口测量。

二、高压压力-----为空调器制冷或制热运行状态下，在制冷系统排气口，即：压缩机的排气口端所检测的压力值，在外机内部的高压检查口测量。

三、平衡压力-----为空调器在未开机或停机后的状态下，制冷系统内的高压压力端与低压压力端（系统毛细管两端的蒸发器与冷凝器的压力）呈现出均衡相等的压力值，在外机加氟口测量。

制冷运行的低压压力是平衡压力值的1/2。

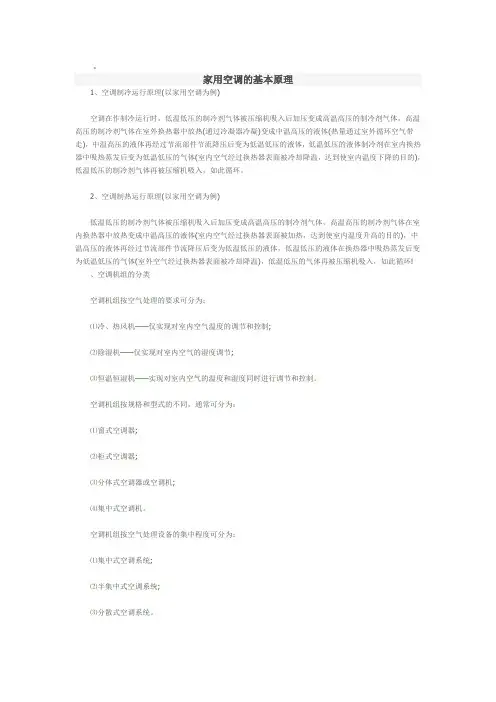

家用空调的基本原理1、空调制冷运行原理(以家用空调为例)空调在作制冷运行时，低温低压的制冷剂气体被压缩机吸入后加压变成高温高压的制冷剂气体，高温高压的制冷剂气体在室外换热器中放热(通过冷凝器冷凝)变成中温高压的液体(热量通过室外循环空气带走)，中温高压的液体再经过节流部件节流降压后变为低温低压的液体，低温低压的液体制冷剂在室内换热器中吸热蒸发后变为低温低压的气体(室内空气经过换热器表面被冷却降温，达到使室内温度下降的目的)，低温低压的制冷剂气体再被压缩机吸入，如此循环。

2、空调制热运行原理(以家用空调为例)低温低压的制冷剂气体被压缩机吸入后加压变成高温高压的制冷剂气体，高温高压的制冷剂气体在室内换热器中放热变成中温高压的液体(室内空气经过换热器表面被加热，达到使室内温度升高的目的)，中温高压的液体再经过节流部件节流降压后变为低温低压的液体，低温低压的液体在换热器中吸热蒸发后变为低温低压的气体(室外空气经过换热器表面被冷却降温)，低温低压的气体再被压缩机吸入，如此循环!、空调机组的分类空调机组按空气处理的要求可分为：⑴冷、热风机——仅实现对室内空气温度的调节和控制;⑵除湿机——仅实现对室内空气的湿度调节;⑶恒温恒湿机——实现对室内空气的温度和湿度同时进行调节和控制。

空调机组按规格和型式的不同，通常可分为：⑴窗式空调器;⑵柜式空调器;⑶分体式空调器或空调机;⑷集中式空调机。

空调机组按空气处理设备的集中程度可分为：⑴集中式空调系统;⑵半集中式空调系统;⑶分散式空调系统。

5、简单介绍一下房间空调器⑴、空调器的类型和特点：小型整体式(如窗式和移动式)和分体式空调器统称为房间空调器。

我国标准规定，房间空调器的制冷量在9000W以下的，使用全封闭式压缩机和风冷式冷凝器，电源可以是单相，也可以是三相。

它是局部式空调器中的一类，广泛用于家庭，办公室等场所，因此，又把他称为家用空调器。

代号：房间空调器 K整体式C(窗式)冷风型L (代号可省略)热泵型 R电热型 D热泵辅助电热型 Rd分体式F冷风型L (代号可省略)热泵型R电热型 D热泵辅助电热型 Rd室内机组：吊顶式 D挂壁式 G落地式 L嵌入式 Q台式 T工作原理和特点：变频式空调器的工作原理是压缩机由变频式电动机拖动，电源变频器输出频率变化的交流电给电动机，使电动机的转速可以根据室内制冷量的需要而连续变化，最终压缩机的制冷量达到连续变化的自动控制。

压缩机将气态的氟利昂压缩为高温高压的气态氟利昂，然后送到冷凝器（室外机）散热后成为常温高压的液态氟利昂，所以室外机吹出来的是热风。

然后到毛细管，进入蒸发器（室内机），由于氟利昂从毛细管到达蒸发器后空间突然增大，压力减小，液态的氟利昂就会汽化，变成气态低温的氟利昂，从而吸收大量的热量，蒸发器就会变冷，室内机的风扇将室内的空气从蒸发器中吹过，所以室内机吹出来的就是冷风；空气中的水蒸汽遇到冷的蒸发器后就会凝结成水滴，顺着水管流出去，这就是空调会出水的原因。

然后气态的氟利昂回到压缩机继续压缩，继续循环。

制热的时候有一个叫四通阀的部件，使氟利昂在冷凝器与蒸发器的流动方向与制冷时相反，所以制热的时候室外吹的是冷风，室内机吹的是热风。

其实就是用的初中物理里学到的液化（由气体变为液态）时要排出热量和汽化（由液体变为气体）时要吸收热量的原理。

制热工作原理热泵制热是利用制冷系统的压缩冷凝器来加热室内空气。

空调器在制冷工作时，低压制冷剂液体在蒸发器内蒸发吸热而高温高压制冷剂在冷凝器内放热冷凝。

热泵制热是通过电磁换向，将制冷系统的吸排气管位置对换。

原来制冷工作蒸发器的室内盘管变成制热时的冷凝器，这样制冷系统在室外吸热向室内放热，实现制热的目的。

空调其实就是按照介质的热胀冷缩来加以控制，室内的部分就是冷缩，室外就是热胀了，而又怎么热胀呢，那就是通过压缩机压缩介质作功，这样就会产生很大的热量，不就是热胀了，然后再通过一条毛细管一下又传到体积大很多的空间，这样介质的压力一下子就低了很多，这就是冷缩吸热，一下子就很房间的热量交换成冷的气体了设定适当的温度。

制冷时，不要设置过低温度，若把室温调到26-27摄氏度，其冷负荷可以减少8%以上。

实践证明，对静坐或轻度劳动的人来说，室温保持在28-29摄氏度，相对湿度保持在50-60%，人并不感到闷热，也不会出汗，它应属于舒适性范围。

人在睡眠时，代谢量减少30-50%，可将空调设于睡眠开关挡，设置温度高2摄氏度，可达到节电20%；冬季制热，温度设置低2摄氏度，也可节电10%。

家用空调得工作原理1、空调制冷运行原理（以家用空调为例）空调在作制冷运行时，低温低压得制冷剂气体被压缩机吸入后加压变成高温高压得制冷剂气体,高温高压得制冷剂气体在室外换热器中放热（通过冷凝器冷凝）变成中温高压得液体(热量通过室外循环空气带走），中温高压得液体再经过节流部件节流降压后变为低温低压得液体,低温低压得液体制冷剂在室内换热器中吸热蒸发后变为低温低压得气体(室内空气经过换热器表面被冷却降温，达到使室内温度下降得目得），低温低压得制冷剂气体再被压缩机吸入,如此循环.2、空调制热运行原理（以家用空调为例)低温低压得制冷剂气体被压缩机吸入后加压变成高温高压得制冷剂气体,高温高压得制冷剂气体在室内换热器中放热变成中温高压得液体(室内空气经过换热器表面被加热,达到使室内温度升高得目得)，中温高压得液体再经过节流部件节流降压后变为低温低压得液体，低温低压得液体在换热器中吸热蒸发后变为低温低压得气体（室外空气经过换热器表面被冷却降温）,低温低压得气体再被压缩机吸入,如此循环!4、空调机组得分类空调机组按空气处理得要求可分为：⑴冷、热风机——仅实现对室内空气温度得调节与控制；⑵除湿机-—仅实现对室内空气得湿度调节；⑶恒温恒湿机——实现对室内空气得温度与湿度同时进行调节与控制。

空调机组按规格与型式得不同,通常可分为：⑴窗式空调器；⑵柜式空调器;⑶分体式空调器或空调机；⑷集中式空调机.空调机组按空气处理设备得集中程度可分为:⑴集中式空调系统;⑵半集中式空调系统；⑶分散式空调系统。

5、简单介绍一下房间空调器⑴、空调器得类型与特点：小型整体式（如窗式与移动式）与分体式空调器统称为房间空调器。

我国标准规定，房间空调器得制冷量在９００0W以下得，使用全封闭式压缩机与风冷式冷凝器,电源可以就是单相，也可以就是三相。

它就是局部式空调器中得一类，广泛用于家庭,办公室等场所，因此，又把她称为家用空调器。

代号：房间空调器Ｋﻫ整体式C（窗式）ﻫ冷风型L (代号可省略)热泵型 R电热型 D热泵辅助电热型Ｒd分体式F冷风型Ｌ（代号可省略）热泵型Ｒ电热型Ｄﻫ热泵辅助电热型 Rｄ室内机组：吊顶式 D ﻫ挂壁式Gﻫ落地式 L嵌入式Ｑﻫ台式 Tﻫ室外机组：W在低于—5度得室外环境下,热泵型空调器不再适用,而必须用电热型空调器制热.⑵:房间空调器得使用环境:空调器最高工作温度限制在43度以下，热泵式空调器得最低工作环境温度为—5度.这就是因为空调器得压缩机与电动机封闭在同一个壳体里,电动机得绝缘温度等级决定了对压缩机最高环境温度得限制。

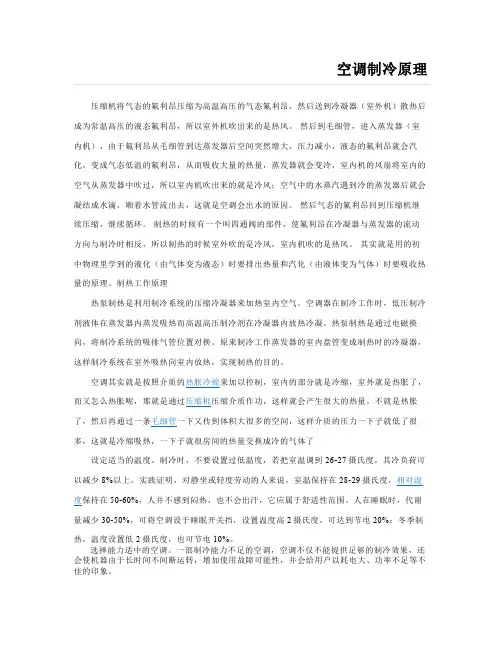

空调的制冷原理
经常看到各位咨询空调问题，本人不才略懂一二，给各位分享一下。

空调的制冷原理就是初中物理学中的升华和凝华现象，汽液态的转变。

升华是蒸发吸收热量，凝华是冷凝放出热量。

空调压缩机把制冷剂压缩成高压中温的气体，通过室外机的散热片和轴流风机散热把高压气体冷凝成高压液体，当然液体温度也会下降，然后通过毛细管降压节流通过细管就是液体管流向室内机，学名上叫蒸发器。

在空调中毛细管很重要，粗细长短都是经过实验过的。

由于制冷剂是一种比热很很强的物质，在室内机很多散热片和灌流风机的作用下蒸发吸热，从而降温。

由于物理作用液体吸热变成气体压力降低又被压缩机吸入循环工作。

冷暖机就是多了个四通阀可以把内外机的工作状态调转。

普通空调压缩机只有一种转速，变频空调压缩机是三相的可以调速的，小压缩机是单相220通过变频器变的三相。

说的变频空调省电是在长时间工作状态下，它不用频繁启动耗能，变频空调是不停机的，只是在房间温度接近设定温度时低频运转，如果设定温度与房间温度相差大时高频运转，快速制冷，这段时间比定频更耗电。

所谓的真正的环保制冷剂目前是没有的，R12冰箱制冷剂破坏臭氧的能力是90-120年左右，R22空调制冷剂是30年左右，目前大部分空调用的是R410制冷剂，虽然不破坏臭氧层，但是有温室效应。

目前冰箱大部分用的是600A和134A，但是600A泄露达到浓度容易爆炸，134A制冷剂是溶油性的，对压缩机质量要求高。

大型空调制冷原理一样，只是冷媒不同，多了两道水冷，通过水给冷凝器降温，通过水给蒸发器蒸发，把冷却过的水通过水泵送到房间里的风机盘管里吸热降温循环。

所要求的压力不同，压缩机不同。

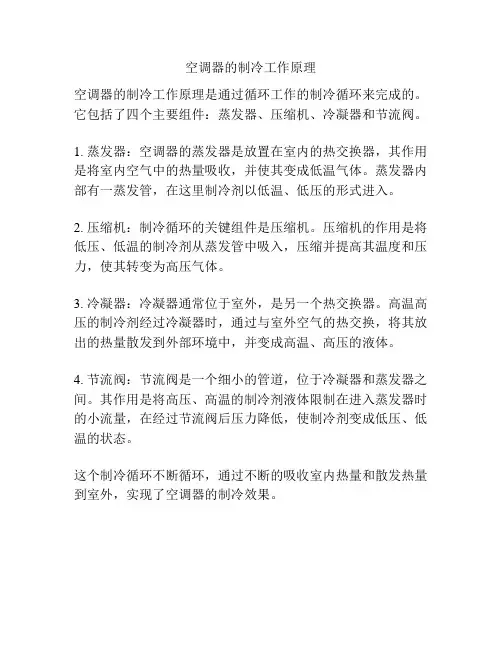

空调器的制冷工作原理
空调器的制冷工作原理是通过循环工作的制冷循环来完成的。

它包括了四个主要组件：蒸发器、压缩机、冷凝器和节流阀。

1. 蒸发器：空调器的蒸发器是放置在室内的热交换器，其作用是将室内空气中的热量吸收，并使其变成低温气体。

蒸发器内部有一蒸发管，在这里制冷剂以低温、低压的形式进入。

2. 压缩机：制冷循环的关键组件是压缩机。

压缩机的作用是将低压、低温的制冷剂从蒸发管中吸入，压缩并提高其温度和压力，使其转变为高压气体。

3. 冷凝器：冷凝器通常位于室外，是另一个热交换器。

高温高压的制冷剂经过冷凝器时，通过与室外空气的热交换，将其放出的热量散发到外部环境中，并变成高温、高压的液体。

4. 节流阀：节流阀是一个细小的管道，位于冷凝器和蒸发器之间。

其作用是将高压、高温的制冷剂液体限制在进入蒸发器时的小流量，在经过节流阀后压力降低，使制冷剂变成低压、低温的状态。

这个制冷循环不断循环，通过不断的吸收室内热量和散发热量到室外，实现了空调器的制冷效果。

家用空调制冷制热原理
家用空调的制冷和制热原理是通过循环往复的制冷剂流体传递热量来实现的。

制冷原理：
1. 压缩机：制冷剂从压缩机中以低温低压状态进入。

2. 冷凝器：制冷剂在冷凝器中通过与室外空气的对流散热，变成高温高压气体。

3. 膨胀阀：高温高压的制冷剂通过膨胀阀迅速降压，变成低温低压气体。

4. 蒸发器：降压后的制冷剂进入蒸发器，在蒸发器中与室内空气热交换，吸收室内热量，使空气变冷。

5. 再次进入压缩机：吸收了室内热量的制冷剂再次进入压缩机，经过循环往复的过程。

制热原理：
1. 逆转制冷循环：制冷循环中的蒸发器和冷凝器的作用互换。

2. 室外机的冷凝器：室外空气通过冷凝器对制冷剂进行冷却，使其变为高温高压的气体。

3. 室内机的蒸发器：制热剂通过蒸发器吸热，将高温高压气体中的热量释放到室内空气中，从而使室内环境升温。

4. 再次进入室外机的蒸发器：吸热后的制热剂再次进入室外机的蒸发器，经过循环往复的过程。

通过这样的制冷和制热循环，家用空调可以根据需要调节室内温度，达到制冷或制热的效果。

空调原理图及空调制冷原理空调原理图如附图所示,图中虚线表示制冷状态，实线表示制热状态制冷过程制冷时压缩机高压出口通过四通阀1-2到热交换器进行热交换，使过热蒸汽逐步变成饱和蒸汽，进而变成饱和液体或过冷液体。

通过毛细管节流降压后的制冷剂液体(混有饱和蒸汽)---到室外机截止阀(也称高压阀)进入室内机热交换器(蒸发器)，从周围介质吸热蒸发成气体，实现制冷。

在蒸发过程中，制冷剂的温度和压力保持不变。

从蒸发器出来的制冷剂已成为干饱和蒸汽或稍有过热度的过热蒸汽了。

物质由液态变成气态时要吸热，这确实是空调制冷。

室内机回气：回气管到室外机经由截止阀(也称低压阀或修理阀)进入消音器--四通阀4-3到压缩机低压回气侧完成制冷循环。

制热过程：实线表示制热状态制热时四通阀开闭状态与制冷是正好相反，流经的顺序是：压缩机高压出口经四通阀1---4到消音器---截止阀(也称低压阀或修理阀)---室内机热交换器---回到室外机截止阀(也称高压阀)---毛细管---热交换器---四通阀2---3到储液器---压缩机低压侧。

室外机的热交换器上的温度传感器（热敏电阻）用于制冷时检测热交换器的管道温度，假如温度专门升高则可运算出管道压力，进而把温度专门信号送给操纵板。

室外机的室外温度传感器（热敏电阻）要紧用来检测室外环境温度。

室内机热交换器温度传感器（热敏电阻）检测热交换器温度，如制冷或制热时在一定时刻内热交换器温度达不到所规定的管温，传感器会把不正常信号送给操纵板进行分析，例如系统内制冷剂不足或无制冷剂，室内机管温就不正常，传感器会把不正常信号送给操纵板，操纵板做出停处理，进而爱护压缩机，幸免压缩机长时刻高温运转。

因为压缩机长时刻高温是极有可能被烧毁的。

空调制冷原理图空调系统室外机结构图片室内机结构图片家用空调器一样差不多上采纳机械压缩式的制冷装置，其差不多的元件共有四件：压缩机、蒸发器、冷凝器和节流装置，四者是相通的，其中充灌着制冷剂（又称制冷工质）。

家用空调制冷工作原理
家用空调制冷工作原理是通过制冷循环来实现的。

具体而言，空调主要由压缩机、蒸发器、冷凝器和节流装置（如毛细管或电子膨胀阀）组成。

首先，压缩机起到压缩制冷剂（一种具有较低沸点的物质，如氟利昂）的作用，将其压缩成高压高温的气体。

这个过程需要耗费一定能量。

然后，高压高温气体进入冷凝器，通过金属管道（管道外部通风扇有效地散热）使气体释放出热量，变成高压液体。

接下来，高压液体通过节流装置流入蒸发器，由于节流后的压力降低，其温度也相应下降。

同时，蒸发器内部有大量的蒸发表面，使制冷剂液体快速蒸发。

在蒸发过程中，制冷剂从液体状态转变为气体状态，吸收周围热量，将室内的热量带走，从而使室内温度降低。

最后，蒸发器内的低温气体通过吸入口再次进入压缩机，开始下一轮制冷循环。

通过这一循环不断重复，家用空调可以将室内的热量移除，从而达到降低室内温度的目的。

这样就实现了家用空调的制冷工作原理。

一、制冷基本原理定义制冷的基本原理及基本方法单级压缩蒸气制冷循环1、定义制冷：从低于环境的物体中吸取热量，并将其转移给环境介质的过程。

制冷机：完成制冷循环所必需的机器和设备的总称。

制冷装置：将制冷机同使用冷量的设施结合在一起的装置。

如冰箱，空调机等。

制冷剂：除半导体制冷以外，制冷机都是依靠内部循环流动的工作介质来实现制冷过程，完成这种功能的工作介质，称为制冷剂，也称制冷工质，俗称雪种。

2、制冷的基本原理由于热量只能自动地从高温物体传给低温物体，因此实现制冷必须包括消耗能量的补偿过程。

制冷机的基本原理：利用某种工质的状态变化，从较低温度的热源吸取一定的热量Q0，通过一个消耗功W的补偿过程，向较高温度的热源放出热量Qk,。

在这一过程中，由能量守恒得 Qk= Q0 + W。

3、制冷的基本方法相变制冷：利用液体在低温下的蒸发过程或固体在低温下的熔化或升华过程向被冷却物体吸取热量。

普通空调器都是这种制冷方法。

气体膨胀制冷：高压气体经绝热膨胀后可达到较低的温度，令低压气体复热即可制冷。

气体涡流制冷：高压气体经过涡流管膨胀后即可分离为热、冷两股气流，利用冷气流的复热过程即可制冷。

热电制冷：令直流电通过半导体热电堆，即可在一端产生冷效应，在另一端产生热效应。

4、单级压缩蒸气制冷循环蒸气压缩式制冷机是目前应用最广泛的一种制冷机，有单级、多级和复叠式之分。

单级压缩蒸气制冷机是指将制冷剂经过一级压缩从蒸发压力压缩到冷凝压力的制冷机。

单级制冷机一般可用来制取-40℃以上的低温。

普通的空调器都是利用单级压缩蒸气制冷机的原理制造的。

单级压缩蒸气制冷机的由以下几个基本组成部份：压缩机冷凝器节流机构（毛细管）蒸发器制冷剂压缩机：它的作用是将蒸发器中的低温低压制冷剂蒸气吸入，并压缩到高温高压的过热蒸气，然后排到冷凝器。

常用的压缩机有活塞式、转子式、涡旋式、螺杆式和离心式等等。

压缩机有定速压缩机和变频压缩机。

现在最新的有变容量的压缩机，例如美的MDV用的谷轮“e-涡旋”压缩机可以在10%-100%之间调节输出量，运用“TS”技术可以使压缩机的能力输出实现级量调节，在控制方面比变频压缩机简单、可靠，更接近空调器的实际负荷要求。

空调制冷制热原理空调制冷制热原理简介空调制冷原理①空调器通电后，制冷系统内制冷剂的低压蒸汽被压缩机吸入并压缩为高压蒸汽后排至冷凝器。

同时轴流风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压制冷剂蒸汽凝结为高压液体。

高压液体经过过滤器、节流机构后喷入蒸发器，并在相应的低压下蒸发，吸取周围的热量。

同时贯流风扇使空气不断进入蒸发器的肋片间进行热交换，并将放热后变冷的空气送向室内。

如此室内空气不断循环流动，达到降低温度的目的。

②空调工作时，制冷系统内的低压、低温制冷剂蒸汽被压缩机吸入，经压缩为高压、高温的过热蒸汽后排至冷凝器；同时室外侧风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压、高温的制冷剂蒸汽凝结为高压液体。

高压液体经过节流毛细管降压降温流入蒸发器，并在相应的低压下蒸发，吸取周围热量；同时室内侧风扇使室内空气不断进入蒸发器的肋片间进行热交换，并将放热后的变冷的气体送向室内。

如此，室内外空气不断循环流动，达到降低温度的目的。

空调制热原理空调热泵制热是利用制冷系统的压缩冷凝热来加热室内空气的，如图1-2所示。

低压、低温制冷剂液体在蒸发器内蒸发吸热，而高温高压制冷剂气体在冷凝器内放热冷凝。

热泵制热时通过四通阀来改变制冷剂的循环方向，使原来制冷工作时做为蒸发器的室内盘管变成制热时的蒸发器，这样制冷系统在室外吸热，室内放热，实现制热的目的。

压缩机（压缩）--冷凝器（散热）--毛细管（节流）--蒸发器（散冷），空调制冷的四大部件就是上面四个往复循环、反之制热！室外机结构图片室内机结构图片图中虚线表示制冷状态，实线表示制热状态制冷过程制冷时压缩机高压出口经过四通阀1-2到热交换器进行热交换，使过热蒸汽逐渐变成饱与蒸汽，进而变成饱与液体或过冷液体。

通过毛细管节流降压后的制冷剂液体(混有饱与蒸汽)---到室外机截止阀(也称高压阀)进入室内机热交换器(蒸发器)，从周围介质吸热蒸发成气体，实现制冷。

一体空调的原理
一体空调是一种集中供冷和供热功能于一体的空调系统。

其原理如下：
1. 压缩机工作原理：一体空调内部有一个压缩机，它通过压缩制冷剂使其变为高温高压的气体。

2. 直接膨胀器：压缩机产生的高温高压气体通过直接膨胀器，使其压力降低，同时获得显著的制冷效果。

3. 冷凝器工作原理：制冷剂进入冷凝器后，通过与外界环境接触，将热量散发给外界空气，同时制冷剂自身变成液体。

4. 蒸发器工作原理：冷却的空气通过蒸发器，与制冷剂进行热交换。

制冷剂吸收空气中的热量，同时自身蒸发成气体。

5. 室内风扇：经过蒸发器冷却的空气被一个室内风扇吹出，使室内温度下降。

6. 冷凝风扇：冷凝器中产生的热量通过冷凝风扇排出，以保持冷凝器的正常工作。

总的来说，一体空调通过循环制冷剂的方式，利用压缩机、直接膨胀器、冷凝器和蒸发器等组件的协同作用来实现空调制冷和供热的功能。
