《传感器与检测技术》课程标准一、课程概述1.基本信息课程名称：《传感器与检测技术》课程类型：理论+实践课程总学时：课程总计64学时，其中一理论课时54,机动+实践课时10。
标准适用专业：本标准适用于机电一体化与制造专科专业。
2.课程定位《传感器与检测技术》课程是机电一体化与制造专业的一门专业核心技能课程；本课程的任务是要教会学生了解和熟悉常用工业传感器及检测方法的基本知识，能够使用合理的传感器实施可靠的检测方案，培养解决生产实际问题的基本技能。
本课程适用于机电一体化、机械制造以及自动化等专业3年制高职学生，课程应在学完电工和电子学等课程后开设，并为后续专业课程的学习和从事专业相关工作打下基础。
二、课程目标（一）总体目标通过《传感器与检测技术》课程的学习，使学生掌握基本工业常用传感器的基本知识、基本理论，初步具备运用传感器设计简单检测系统的能力，并获得运用所学知识解决生产实际问题的基本技能。
（二）分项目标通过《传感器与检测技术》课程的学习，应达到以下培养目标：1.知识目标①学习常用检测量以及相应传感器的基本原理和使用方法等知识；②掌握常用检测系统的基本设计方法；3.技能目标①具备搜集和查阅传感器与检测技术国家标准和有关资料的能力；②具备进行简单检测系统设计和确定相应传感器性能指标的技能；③初步具备简单检测系统的搭建和基本调试手段；4.方法目标①通过常用物理量检测方法在日常生活中的自动化运用实例激发学习兴趣；②通过Flash等丰富多彩的课堂呈现手段加深学生对检测方法认识。
5.素质目标①通过本课程，使学生认识到传感器对于自动化和智能化的产业应用所发挥的作用,增加通过不同手段解决问题的思路，开阔学生的眼界和视野。
②使学生认识到我国有关行业和世界发达国家的巨大差距，增强学生的竞争意识和努力学习的自觉性。
说明：机动课时可安排有关和语言的基本课时，以及有关试验安排, 共计IO个课时。
四、教学设计1.考核方式说明：（I）有些课程可能只进行两种考核中的一种考核，则另外一项考核权重为O即可。
传感器与检测技术在当今的工业环境中，传感器和检测技术扮演着至关重要的角色。
随着科技的不断发展，传感器和检测技术已经成为现代工业自动化、智能化和高效化的重要支撑。
一、传感器：感知世界的触角传感器是一种能够感知并响应外部环境变化（如温度、湿度、压力、光照等）的装置。
在工业自动化领域，传感器能够实时、准确地感知生产过程中的各种参数，如温度、压力、物位等，从而为生产过程提供重要的反馈信息。
1、1传感器的种类和应用根据不同的应用需求，传感器可以被分为多种类型，如热敏传感器、压力传感器、光学传感器等。
这些传感器广泛应用于各种工业生产过程中，帮助企业实现生产过程的自动化和智能化。
1、2传感器的发展趋势随着科技的进步，传感器的性能和精度不断提高，同时也在向小型化、集成化和网络化方向发展。
未来的传感器将更加智能，能够适应更复杂、更恶劣的环境。
二、检测技术：洞察生产的眼睛检测技术是利用各种物理原理和方法，对生产过程中的各种参数进行测量和判断，以确保生产过程的稳定和产品的质量。
2、1检测技术的种类和应用检测技术涵盖了多个领域，如化学分析、物理测量、生物检测等。
在工业生产中，检测技术主要用于对原材料、半成品和成品的质量进行检测和控制，以确保产品的质量和性能。
2、2检测技术的发展趋势随着人工智能和大数据技术的发展，检测技术也在向智能化和自动化方向发展。
未来的检测技术将更加高效、准确和可靠，能够适应各种复杂和恶劣的环境。
三、传感器与检测技术在工业中的应用在石油化工、电力、制药等行业中，传感器和检测技术的应用非常广泛。
例如，在石油化工行业中，传感器能够实时感知生产过程中的温度、压力等参数，而检测技术则能够对原材料和产品的质量进行严格把控。
在电力行业中，传感器能够对设备的运行状态进行监测，而检测技术则能够对排放的气体和废水进行检测和控制。
在制药行业中，传感器能够对生产过程中的环境参数进行监测和控制，而检测技术则能够对药品的质量进行严格把关。
传感器知识点一、电阻式传感器1) 电阻式传感器的原理：将被测量转化为传感器电阻值的变化，并加上测量电路。
2) 主要的种类：电位器式、应变式、热电阻、热敏电阻 ● 应变电阻式传感器1) 应变：在外部作用力下发生形变的现象。
2) 应变电阻式传感器：利用电阻应变片将应变转化为电阻值的变化a. 组成：弹性元件+电阻应变片b. 主要测量对象：力、力矩、压力、加速度、重量。
c. 原理：作用力使弹性元件形变发生应变或位移应变敏感元件电阻值变化通过测量电路变成电压等点的输出。
3) 电阻值：ALR ρ=(电阻率、长度、截面积)。
4) 应力与应变的关系：εσE =(被测试件的应力=被测试件的材料弹性模量*轴向应变)5) 应力与力和受力面积的关系：（面积）（力）（应力）A F =σ应注意的问题：a. R3=R4；b. R1与R2应有相同的温度系数、线膨胀系数、应变灵敏度、初值；c. 补偿片的材料一样，个参数相同；d. 工作环境一样；二、电感式传感器1) 电感式传感器的原理：将输入物理量的变化转化为线圈自感系数L 或互感系数M的变化。
2) 种类：变磁阻式、变压器式、电涡流式。
3) 主要测量物理量：位移、振动、压力、流量、比重。
● 变磁阻电感式传感器1) 原理：衔铁移动导致气隙变化导致电感量变化，从而得知位移量的大小方向。
2) 自感系数公式：)(2002气隙厚度（截面积）（磁导率）δμA L N=。
3) 种类：变气隙厚度、变气隙面积4) 变磁阻电感式传感器的灵敏度取决于工作使得当前厚度。
5) 测量电路：交流电桥、变压器式交变电桥、谐振式测量电桥。
P56 6)应用：变气隙厚度电感式压力传感器（位移导致气隙变化导致自感系数变化导致电流变化）● 差动变压器电感式传感器1) 原理：把非电量的变化转化为互感量的变化。
2) 种类：变隙式、变面积式、螺线管式。
3) 测量电路：差动整流电路、相敏捡波电路。
● 电涡流电感式传感器1) 电涡流效应：块状金属导体置于变化的磁场中或在磁场中做切割磁感线的运动，磁通变化，产生电动势，电动势将在导体表面形成闭合的电流回路。

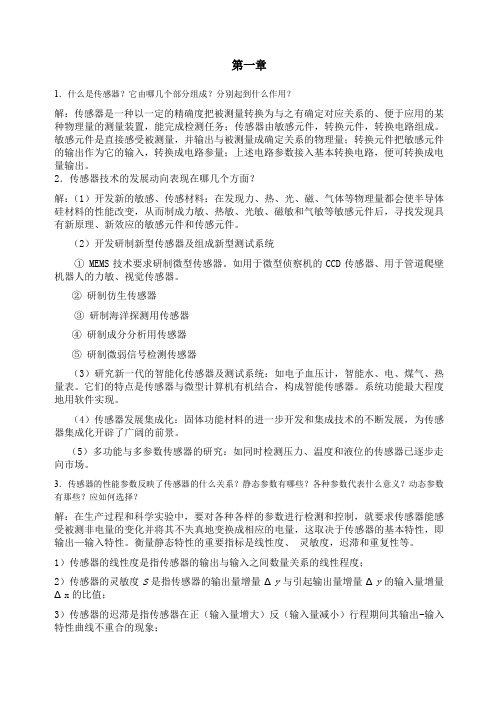

第一章1．什么是传感器？它由哪几个部分组成？分别起到什么作用？解：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。
敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。
2．传感器技术的发展动向表现在哪几个方面？解：（1）开发新的敏感、传感材料：在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变，从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后，寻找发现具有新原理、新效应的敏感元件和传感元件。
（2）开发研制新型传感器及组成新型测试系统① MEMS技术要求研制微型传感器。
如用于微型侦察机的CCD传感器、用于管道爬壁机器人的力敏、视觉传感器。
②研制仿生传感器③研制海洋探测用传感器④研制成分分析用传感器⑤研制微弱信号检测传感器（3）研究新一代的智能化传感器及测试系统：如电子血压计，智能水、电、煤气、热量表。
它们的特点是传感器与微型计算机有机结合，构成智能传感器。
系统功能最大程度地用软件实现。
（4）传感器发展集成化：固体功能材料的进一步开发和集成技术的不断发展，为传感器集成化开辟了广阔的前景。
（5）多功能与多参数传感器的研究：如同时检测压力、温度和液位的传感器已逐步走向市场。
3．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。
衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。
1）传感器的线性度是指传感器的输出与输入之间数量关系的线性程度；2）传感器的灵敏度S是指传感器的输出量增量Δy与引起输出量增量Δy的输入量增量Δx的比值；3）传感器的迟滞是指传感器在正（输入量增大）反（输入量减小）行程期间其输出-输入特性曲线不重合的现象；4）传感器的重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

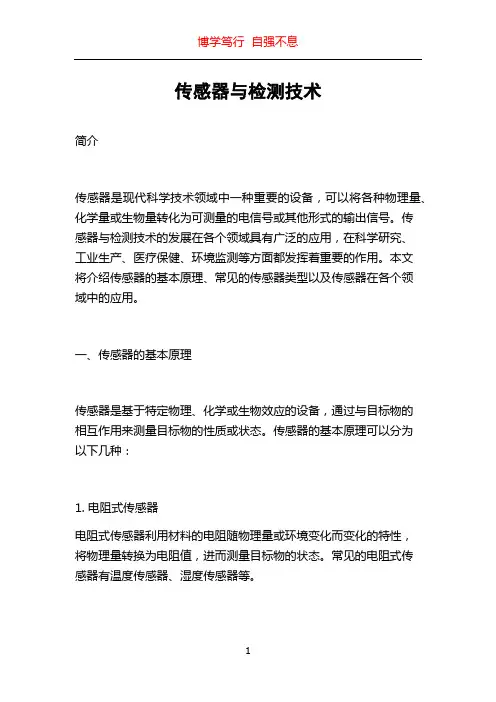

传感器与检测技术简介传感器是现代科学技术领域中一种重要的设备，可以将各种物理量、化学量或生物量转化为可测量的电信号或其他形式的输出信号。
传感器与检测技术的发展在各个领域具有广泛的应用，在科学研究、工业生产、医疗保健、环境监测等方面都发挥着重要的作用。
本文将介绍传感器的基本原理、常见的传感器类型以及传感器在各个领域中的应用。
一、传感器的基本原理传感器是基于特定物理、化学或生物效应的设备，通过与目标物的相互作用来测量目标物的性质或状态。
传感器的基本原理可以分为以下几种：1. 电阻式传感器电阻式传感器利用材料的电阻随物理量或环境变化而变化的特性，将物理量转换为电阻值，进而测量目标物的状态。
常见的电阻式传感器有温度传感器、湿度传感器等。
2. 压力传感器压力传感器利用材料的机械性能随压力变化而变化的特性，将压力转换为电信号输出。
压力传感器广泛应用于工业自动化控制、汽车制造和航空航天等领域。
3. 光学传感器光学传感器利用光的性质来测量目标物的性质或状态。
光学传感器可以测量光的强度、颜色、光的散射等参数。
在医疗保健领域，光学传感器被用于血氧测量、眼底成像等应用。
4. 生物传感器生物传感器利用生物体或生物分子的特性来检测和测量目标物的性质或状态。
生物传感器在医疗诊断、食品安全检测等领域有着广泛的应用。
二、常见的传感器类型根据传感器的工作原理和应用领域的不同，可以将传感器分为以下几种类型：1. 温度传感器温度传感器是一种将温度转换为电信号的传感器。
常见的温度传感器有热电偶、热电阻和半导体温度传感器。
2. 压力传感器压力传感器用于测量气体或液体的压力。
根据测量范围和原理的不同，压力传感器可以分为压阻式传感器、压电式传感器和电容式传感器等。
3. 湿度传感器湿度传感器用于测量空气中的湿度。
常见的湿度传感器有电容式湿度传感器、电阻式湿度传感器和表面张力式湿度传感器。
4. 光学传感器光学传感器利用光的特性来测量目标物的性质或状态。

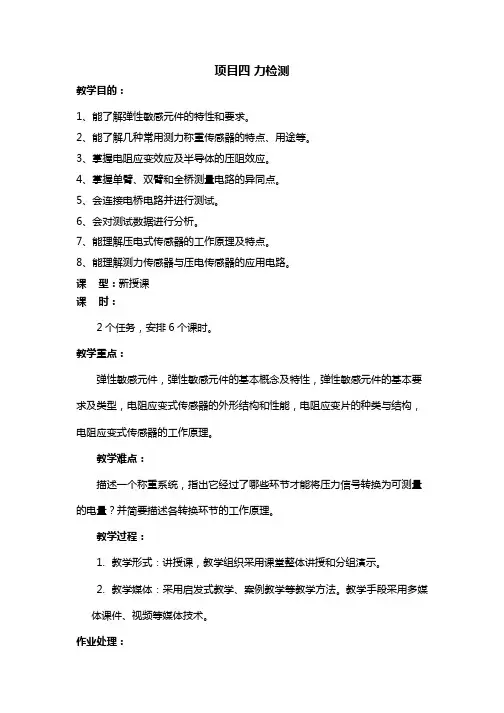

项目四力检测教学目的：1、能了解弹性敏感元件的特性和要求。
2、能了解几种常用测力称重传感器的特点、用途等。
3、掌握电阻应变效应及半导体的压阻效应。
4、掌握单臂、双臂和全桥测量电路的异同点。
5、会连接电桥电路并进行测试。
6、会对测试数据进行分析。
7、能理解压电式传感器的工作原理及特点。
8、能理解测力传感器与压电传感器的应用电路。
课型：新授课课时：2个任务，安排6个课时。
教学重点：弹性敏感元件，弹性敏感元件的基本概念及特性，弹性敏感元件的基本要求及类型，电阻应变式传感器的外形结构和性能，电阻应变片的种类与结构，电阻应变式传感器的工作原理。
教学难点：描述一个称重系统，指出它经过了哪些环节才能将压力信号转换为可测量的电量？并简要描述各转换环节的工作原理。
教学过程：1.教学形式：讲授课，教学组织采用课堂整体讲授和分组演示。
2.教学媒体：采用启发式教学、案例教学等教学方法。
教学手段采用多媒体课件、视频等媒体技术。
作业处理：完成项目后的思考题。
板书设计：基本知识汇总任务一电子台秤的重量检测一、测力传感器中的弹性敏感元件（一）弹簧管压力表的组成弹簧管压力表的组成如图所示，当被测压力作用于弹簧管时，弹簧管便产生相应的变形，通过机械传动机构，使标尺指针偏移角度，从而得到压力的数值。
（二）弹性敏感元件的基本概念及特性1基本概念（1）变形变形是指物体在外力作用下改变原来尺寸或形状的现象。
（2）弹性变形弹性变形是指变形后的物体在外力去除后又恢复原来形状的变形。
（3）弹性元件弹性元件是指具有弹性变形特性的物体。
（4）弹性特性弹性特性是指作用在元件上的外力与相应弹性变形（应变、位移或转角）之间的关系。
2特性（1）刚度（2）灵敏度（3）弹性滞后（4）弹性后效（三）弹性敏感元件的基本要求及类型弹性元件在传感器技术中占有极其重要的地位。
它首先把力、力矩或压力转换成相应的应变或位移，然后配合各种形式的传感元件，将被测力、力矩或压力变换成电量。
