传感器与检测技术实验报告一、实验目的本次实验旨在深入了解传感器与检测技术的基本原理和应用，通过实际操作和数据测量，掌握常见传感器的特性和检测方法，培养我们的实践能力和解决问题的思维。
二、实验设备与材料1、传感器实验箱，包含各类常见传感器，如电阻式传感器、电容式传感器、电感式传感器、光电式传感器等。
2、数字万用表、示波器。
3、实验连接导线若干。
三、实验原理1、电阻式传感器电阻式传感器是将被测量的变化转换为电阻值的变化。
常见的有应变式电阻传感器和热敏电阻传感器。
应变式电阻传感器基于电阻应变效应，当受到外力作用时，其电阻丝发生形变，从而导致电阻值的变化；热敏电阻传感器则根据温度的变化改变自身电阻值。
2、电容式传感器电容式传感器是将被测量的变化转换为电容值的变化。
主要有变极距型、变面积型和变介质型电容传感器。
其工作原理基于电容的定义式 C ＝εS/d，其中ε 为介质的介电常数，S 为两极板的相对面积，d 为两极板间的距离。
3、电感式传感器电感式传感器是利用电磁感应原理将被测量转换为电感量的变化。
包括自感式和互感式传感器。
自感式传感器通过改变线圈的自感系数来反映被测量；互感式传感器则是根据互感系数的变化进行测量。
4、光电式传感器光电式传感器是把被测量的变化转换成光信号的变化，然后通过光电元件转换成电信号。
常见的有光电管、光电倍增管、光敏电阻、光敏二极管和光敏三极管等。
四、实验内容与步骤1、电阻式传感器实验（1）连接应变式电阻传感器到实验电路，施加不同的外力，用数字万用表测量电阻值的变化，并记录数据。
（2）将热敏电阻传感器接入电路，改变环境温度，测量电阻值，绘制温度电阻曲线。
2、电容式传感器实验（1）分别连接变极距型、变面积型和变介质型电容传感器到实验电路，改变相应的参数，如极距、面积或介质，用示波器观察输出电压的变化。
（2）记录不同参数下的输出电压值，分析电容值与输出电压的关系。
3、电感式传感器实验（1）连接自感式传感器，改变磁芯位置或气隙大小，测量电感值的变化。
传感器与检测技术实验报告学院专业班级学号姓名实验目录实验一金属箔式应变片单臂、半桥、全桥性能比较实验 (3)实验二电容式传感器的位移实验 (8)实验三直流激励时霍尔式传感器位移特性实验 (9)实验四磁电式转速传感器测速实验 (11)实验五压电式传感器测振动实验 (12)实验六计算修正法热电偶测温电路 (13)实验一金属箔式应变片单臂、半桥、全桥性能比较实验一、实验目的：了解金属箔式应变片的应变效应，单臂、半桥、全桥工作原理和性能比较。
二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中：ΔR／R为电阻丝电阻相对变化，K为应变灵敏系数,ε=ΔL/L为电阻丝长度相对变化。
金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化。
电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
对单臂电桥输出电压 Uo1= EKε/4；对于半桥不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。
当应变片阻值和应变量相同时，其桥路输出电压UO2＝EKε／2；对于全桥测量电路中，将受力方向相同的两应变片接入电桥对边，相反的应变片接入电桥邻边。
当应变片初始阻值：R1＝R2＝R3＝R4，其变化值ΔR1＝ΔR2＝ΔR3＝ΔR4时，其桥路输出电压U03＝KEε。
其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。
应变片电桥性能试验原理图如下图所示：三、需用器件与单元：主机箱(±4V、±15V、电压表)、应变式传感器实验模板、托盘、砝码、4位数显万用表（自备）。
图1 应变片单臂电桥性能实验安装、接线示意图四、实验步骤：单臂：应变传感器实验模板说明：实验模板中的R1、R2、R3、R4为应变片，没有文字标记的5个电阻符号下面是空的，其中4个组成电桥模型是为实验者组成电桥方便而设，图中的粗黑曲线表示连接线。

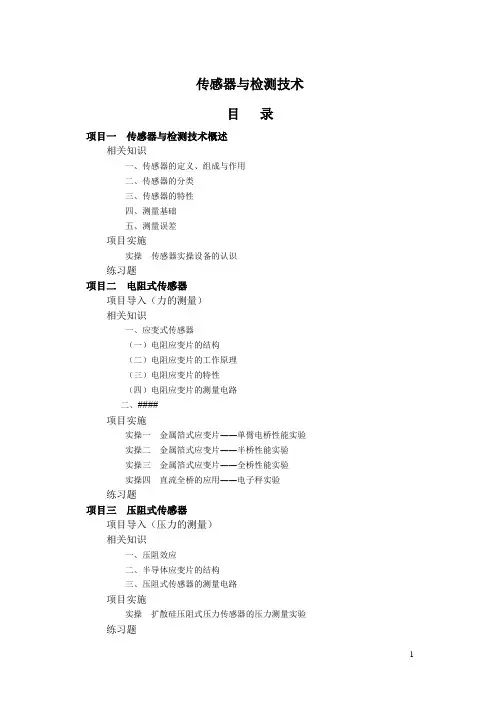

传感器与检测技术目录项目一传感器与检测技术概述相关知识一、传感器的定义、组成与作用二、传感器的分类三、传感器的特性四、测量基础五、测量误差项目实施实操传感器实操设备的认识练习题项目二电阻式传感器项目导入（力的测量）相关知识一、应变式传感器（一）电阻应变片的结构（二）电阻应变片的工作原理（三）电阻应变片的特性（四）电阻应变片的测量电路二、####项目实施实操一金属箔式应变片――单臂电桥性能实验实操二金属箔式应变片――半桥性能实验实操三金属箔式应变片――全桥性能实验实操四直流全桥的应用――电子秤实验练习题项目三压阻式传感器项目导入（压力的测量）相关知识一、压阻效应二、半导体应变片的结构三、压阻式传感器的测量电路项目实施实操扩散硅压阻式压力传感器的压力测量实验练习题项目四差动变压器式传感器项目导入（位移的测量）相关知识一、差动变压器式传感器结构与工作原理二、差动变压器式传感器测量电路项目实施实操差动变压器的应用――振动测量实验练习题项目五电涡流式传感器项目导入相关知识一、电涡流式传感器结构二、电涡流式传感器工作原理三、电涡流式传感器测量电路项目实施实操一电涡流传感器的位移特性实验实操二电涡流传感器测量振动实验练习题项目六电容式传感器项目导入相关知识（位移的测量）一、电容式传感器结构与工作原理（一）变面积型电容式传感器（二）变极距型电容式传感器（三）变介电常数型电容式传感器二、电容式传感器测量电路项目实施实操电容式传感器的位移特性实验练习题项目七霍尔式传感器项目导入相关知识一、霍尔元件二、霍尔效应三、霍尔传感器结构与测量电路项目实施实操一直流激励时霍尔式传感器的位移特性实验实操二霍尔测速实验实操三霍尔式传感器振动测量实验练习题项目八压电式传感器项目导入相关知识一、压电效应二、压电材料三、压电式传感器结构与工作原理四、压电式传感器测量电路项目实施实操压电式传感器振动实验练习题项目九热电式传感器项目导入（温度测量）相关知识一、热电偶传感器（一）热电偶材料（二）常用热电偶（三）热电偶工作原理（四）热电偶冷端补偿二、金属热电阻（一）金属热电阻测温原理（二）金属热电阻材料（三）金属热电阻结构三、热敏电阻简介项目实施实操一热电偶测温实验实操二PT100温度控制实验实操三铂电阻温度特性实验练习题项目十光电式传感器项目导入相关知识一、光电效应二、光电器件（一）光敏电阻（二）光电二极管和光电三极管（三）光电池（四）光电耦合器三、光电转感器结构与工作原理项目实施实操光电转速传感器的转速测量实验练习题项目十一光纤传感器项目导入相关知识一、光纤结构和种类二、光调制与解调三、光纤传感器分类四、光纤传感器结构与工作原理项目实施实操一光纤传感器的位移特性实验实操二光纤传感器的测速实验练习题项目十二气敏传感器项目导入相关知识一、气敏元件工作机理二、常用气敏元件三、气敏传感器项目实施实操气敏传感器实验练习题项目十三湿敏传感器项目导入相关知识一、相对湿度与绝对湿度二、湿敏元件三、湿敏传感器项目实施实操湿敏传感器实验练习题参考文献。
传感器与检测技术习题答案第一章1.1答：随着我国工业化、信息化步伐加快，现代化建设中的各行各业高效生产对传感器也检测技术的依赖逐步加深。
比如：先进的传感器技术助力现代化石油钻井平台建设。
为了能够可靠地采集钻井平台钴机塔架上运动部件的终点位置,使用了感应式传感器.在整个新型钻井中共使用了60个这样的感应式传感器，方形的接近开关对钢质目标的感应距离增大到20mm，满足了近海海上勘探工作环境极为恶劣的所有要求.1。
2对于传感器，一般要求是：①准确性：输出信号必须反映其输入量，即被测量的变化。
因此，传感器的输出与输入关系必须是严格的单值函数关系，最好是线性关系.②稳定性：传感器的输入、输出的单值函数关系最好不随时间和温度二变化，受外界其他因素的干扰影响亦很小，重复性要好。
③灵敏度：即被测参量较小的变化就可使传感器获得较大的输出信号。
④其他:如耐腐蚀性、功耗、输出信号形式、体积、售价等。
1。
3答：功能:信号调理:在检测系统中的作用是对传感器输出的微弱信号进行检波、转换、滤波、放大等，以方便检测系统后续处理或显示。
信号处理：信号处理时自动检测仪表，检测系统进行数据处理和各种控制的中枢环节，其作用和人类的大脑相类似.区别：信号调理作用是把信号规格化，滤除干扰，信号处理则是提取信号中的信息,并对这些信息按照功能要求进行处理。
可以说，信号调理是进行信号处理的基础。
组成：信号调理:信号放大、信号滤波、A/D转换信号处理：主要是各种信号的嵌入式微控制器、专用高速数据处理器(DSP）等1.4答：分类见表1—1（P8)1.5答:按照被测参量分类，可以分成测量：电工量、热工量、机械量、物性和成分量、光学量、状态量等。
1。
6答：1.不断拓展测量范围，提高管检测精度和可靠性2重视非接触式检测技术研究3检测系统智能化第二章2.1答：随机误差：检测仪器或者测量过程中某些未知或无法控制的随机因素（如仪器某些原件器件性能不稳定、外界温度、湿度变化,空中电磁波扰动等）综合作用的结果。
传感器与检测技术习题答案第一章1.1答：随着我国工业化、信息化步伐加快，现代化建设中的各行各业高效生产对传感器也检测技术的依赖逐步加深。
比如：先进的传感器技术助力现代化石油钻井平台建设。
为了能够可靠地采集钻井平台钴机塔架上运动部件的终点位置，使用了感应式传感器。
在整个新型钻井中共使用了60个这样的感应式传感器，方形的接近开关对钢质目标的感应距离增大到20mm, 满足了近海海上勘探工作环境极为恶劣的所有要求。

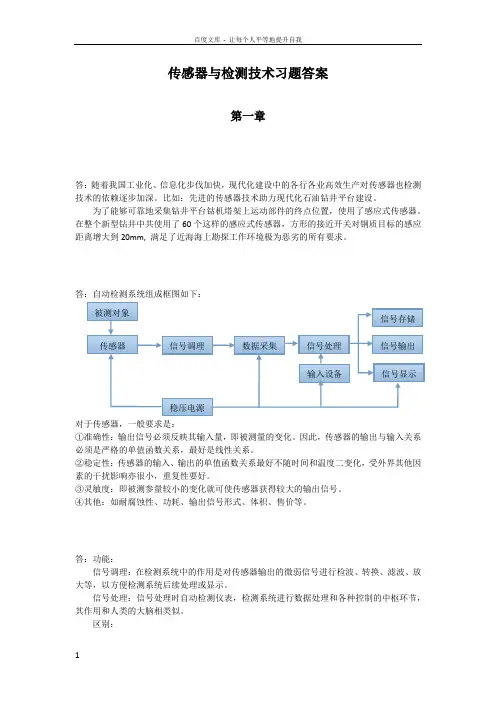

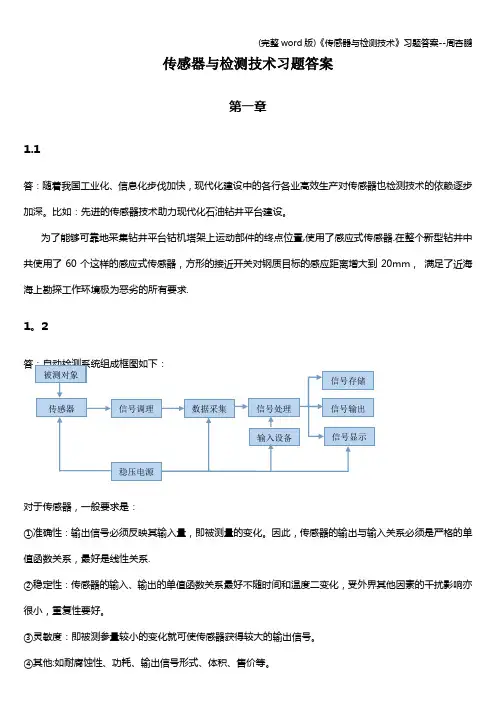

1.2答：自动检测系统组成框图如下：对于传感器，一般要求是：①准确性：输出信号必须反映其输入量，即被测量的变化。
因此，传感器的输出与输入关系必须是严格的单值函数关系，最好是线性关系。
②稳定性：传感器的输入、输出的单值函数关系最好不随时间和温度二变化，受外界其他因素的干扰影响亦很小，重复性要好。
③灵敏度：即被测参量较小的变化就可使传感器获得较大的输出信号。
④其他：如耐腐蚀性、功耗、输出信号形式、体积、售价等。
1.3答：功能：信号调理：在检测系统中的作用是对传感器输出的微弱信号进行检波、转换、滤波、放大等，以方便检测系统后续处理或显示。
信号处理：信号处理时自动检测仪表，检测系统进行数据处理和各种控制的中枢环节，其作用和人类的大脑相类似。
区别：被测对象传感器 信号调理数据采集 信号处理 输入设备 信号存储 信号输出 信号显示 稳压电源信号调理作用是把信号规格化，滤除干扰，信号处理则是提取信号中的信息，并对这些信息按照功能要求进行处理。
可以说，信号调理是进行信号处理的基础。
组成：信号调理：信号放大、信号滤波、A/D转换信号处理：主要是各种信号的嵌入式微控制器、专用高速数据处理器（DSP）等1.4答：分类见表1-1(P8)1.5答：按照被测参量分类，可以分成测量：电工量、热工量、机械量、物性和成分量、光学量、状态量等。
1.6答：1.不断拓展测量范围，提高管检测精度和可靠性2重视非接触式检测技术研究3检测系统智能化第二章2.1答：随机误差：检测仪器或者测量过程中某些未知或无法控制的随机因素（如仪器某些原件器件性能不稳定、外界温度、湿度变化，空中电磁波扰动等）综合作用的结果。
传感器与检测技术习题答案第一章答：随着我国工业化、信息化步伐加快，现代化建设中的各行各业高效生产对传感器也检测技术的依赖逐步加深。
比如：先进的传感器技术助力现代化石油钻井平台建设。
为了能够可靠地采集钻井平台钴机塔架上运动部件的终点位置，使用了感应式传感器。
在整个新型钻井中共使用了60个这样的感应式传感器，方形的接近开关对钢质目标的感应距离增大到20mm, 满足了近海海上勘探工作环境极为恶劣的所有要求。

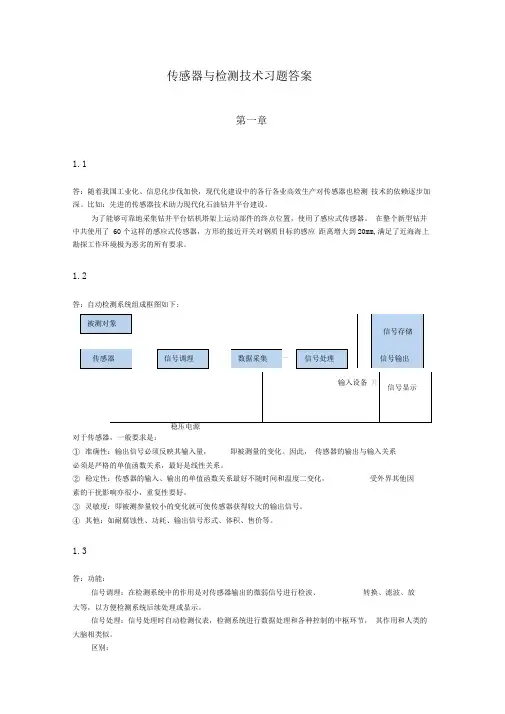

答：自动检测系统组成框图如下：对于传感器，一般要求是：①准确性：输出信号必须反映其输入量，即被测量的变化。
因此，传感器的输出与输入关系必须是严格的单值函数关系，最好是线性关系。
②稳定性：传感器的输入、输出的单值函数关系最好不随时间和温度二变化，受外界其他因素的干扰影响亦很小，重复性要好。
③灵敏度：即被测参量较小的变化就可使传感器获得较大的输出信号。
④其他：如耐腐蚀性、功耗、输出信号形式、体积、售价等。
答：功能：信号调理：在检测系统中的作用是对传感器输出的微弱信号进行检波、转换、滤波、放大等，以方便检测系统后续处理或显示。
信号处理：信号处理时自动检测仪表，检测系统进行数据处理和各种控制的中枢环节，其作用和人类的大脑相类似。
区别： 被测对象传感器 信号调理数据采集 信号处理 输入设备 信号存储 信号输出 信号显示 稳压电源信号调理作用是把信号规格化，滤除干扰，信号处理则是提取信号中的信息，并对这些信息按照功能要求进行处理。
可以说，信号调理是进行信号处理的基础。
组成：信号调理：信号放大、信号滤波、A/D转换信号处理：主要是各种信号的嵌入式微控制器、专用高速数据处理器（DSP）等答：分类见表1-1(P8)答：按照被测参量分类，可以分成测量：电工量、热工量、机械量、物性和成分量、光学量、状态量等。
答：1.不断拓展测量范围，提高管检测精度和可靠性2重视非接触式检测技术研究3检测系统智能化第二章答：随机误差：检测仪器或者测量过程中某些未知或无法控制的随机因素（如仪器某些原件器件性能不稳定、外界温度、湿度变化，空中电磁波扰动等）综合作用的结果。

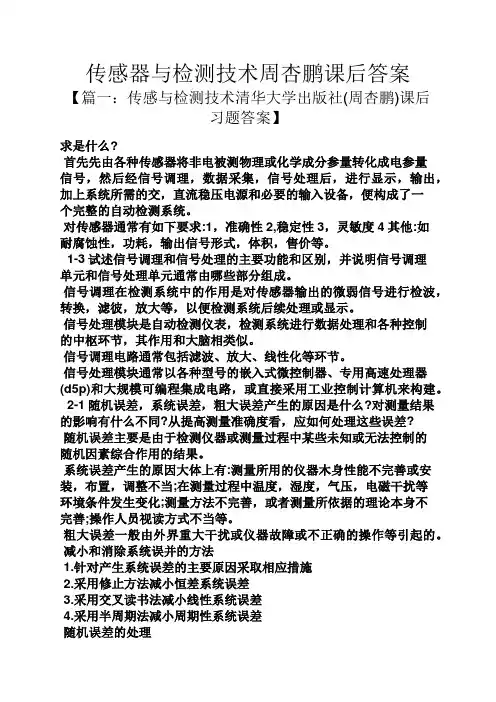

传感器与检测技术周杏鹏课后答案【篇一：传感与检测技术清华大学出版社(周杏鹏)课后习题答案】求是什么?首先先由各种传感器将非电被测物理或化学成分参量转化成电参量信号，然后经信号调理，数据采集，信号处理后，进行显示，输出，加上系统所需的交，直流稳压电源和必要的输入设备，便构成了一个完整的自动检测系统。
对传感器通常有如下要求:1，准确性2,稳定性3，灵敏度4其他:如耐腐蚀性，功耗，输出信号形式，体积，售价等。
1-3试述信号调理和信号处理的主要功能和区别，并说明信号调理单元和信号处理单元通常由哪些部分组成。
信号调理在检测系统中的作用是对传感器输出的微弱信号进行检波，转换，滤彼，放大等，以便检测系统后续处理或显示。
信号处理模块是自动检测仪表，检测系统进行数据处理和各种控制的中枢环节，其作用和大脑相类似。
信号调理电路通常包括滤波、放大、线性化等环节。
信号处理模块通常以各种型号的嵌入式微控制器、专用高速处理器(d5p)和大规模可编程集成电路，或直接采用工业控制计算机来构建。
2-1随机误差，系统误差，粗大误差产生的原因是什么?对测量结果的影响有什么不同?从提高测量准确度看，应如何处理这些误差?随机误差主要是由于检测仪器或测量过程中某些未知或无法控制的随机因素综合作用的结果。
系统误差产生的原因大体上有:测量所用的仪器木身性能不完善或安装，布置，调整不当;在测量过程中温度，湿度，气压，电磁干扰等环境条件发生变化;测量方法不完善，或者测量所依据的理论本身不完善;操作人员视读方式不当等。
粗大误差一般由外界重大干扰或仪器故障或不正确的操作等引起的。
减小和消除系统误并的方法1.针对产生系统误差的主要原因采取相应措施2.采用修止方法减小恒差系统误差3.采用交叉读书法减小线性系统误差4.采用半周期法减小周期性系统误差随机误差的处理可以用数理统计的方法，对其分布范围做出估计，得到随机影响的不确定度。
粗大误差的处理拉伊达准则和格拉布斯准则2-2工业仪表常用的精度等级是如何定义的?精度等级与测量误差是什么关系?人为规定:取最大引用误差百分数的分子作为检测仪器(系统)精度等级的标志，即用最大引用误差去掉正负号的数字来表示精度等级。
传感器与检测技术习题答案第一章1.1答：随着我国工业化、信息化步伐加快，现代化建设中的各行各业高效生产对传感器也检测技术的依赖逐步加深。
比如：先进的传感器技术助力现代化石油钻井平台建设。
为了能够可靠地采集钻井平台钴机塔架上运动部件的终点位置，使用了感应式传感器。
在整个新型钻井中共使用了60个这样的感应式传感器，方形的接近开关对钢质目标的感应距离增大到20mm,满足了近海海上勘探工作环境极为恶劣的所有要求。

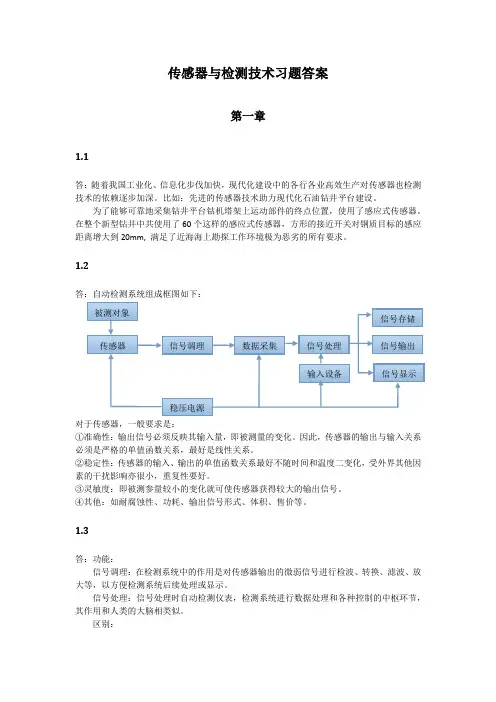

1.2答：自动检测系统组成框图如下:对于传感器，一般要求是：①准确性：输出信号必须反映其输入量，即被测量的变化。
因此，传感器的输出与输入关系必须是严格的单值函数关系，最好是线性关系。
②稳定性：传感器的输入、输出的单值函数关系最好不随时间和温度二变化，受外界其他因素的干扰影响亦很小，重复性要好。
③灵敏度：即被测参量较小的变化就可使传感器获得较大的输出信号。
④其他：如耐腐蚀性、功耗、输出信号形式、体积、售价等。
1.3答：功能：信号调理：在检测系统中的作用是对传感器输出的微弱信号进行检波、转换、滤波、放大等，以方便检测系统后续处理或显示。
信号处理：信号处理时自动检测仪表，检测系统进行数据处理和各种控制的中枢环节，其作用和人类的大脑相类似。
区别：信号调理作用是把信号规格化，滤除干扰，信号处理则是提取信号中的信息，并对这些信息按照功能要求进行处理。
可以说，信号调理是进行信号处理的基础。
组成：信号调理：信号放大、信号滤波、A/D 转换信号处理：主要是各种信号的嵌入式微控制器、专用高速数据处理器（DSP等1.4答：分类见表1-1（P8）1.5答：按照被测参量分类，可以分成测量：电工量、热工量、机械量、物性和成分量、光学量、状态量等。
1.6答：1.不断拓展测量范围，提高管检测精度和可靠性2 重视非接触式检测技术研究3 检测系统智能化第二章2.1答：随机误差：检测仪器或者测量过程中某些未知或无法控制的随机因素（如仪器某些原件器件性能不稳定、外界温度、湿度变化，空中电磁波扰动等）综合作用的结果。
