罗斯蒙特变送器475连接中英文对照

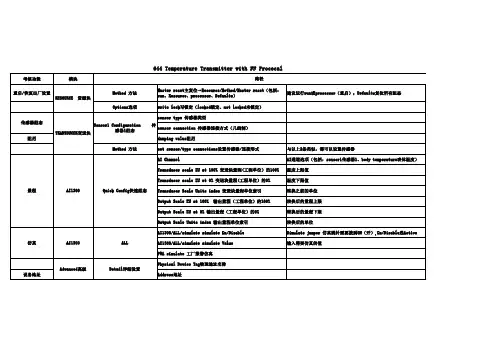

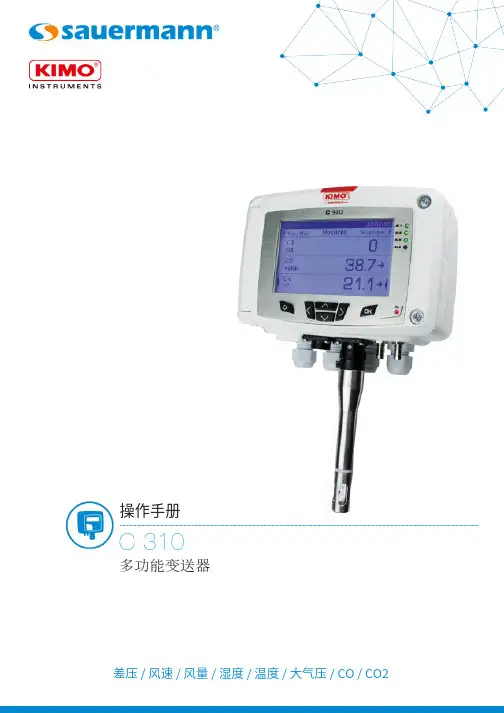

差压 / 风速 / 风量 / 湿度 / 温度 /大气压 / CO / CO2操作手册C 310多功能变送器0 / 4 ~ 20 m A - 电流输出信号接线端口 (a)电源供应 (c)电缆接入电源种类(a)模拟输出 (1)0 ~ 5 / 10 V - 电压G N D - 接地差压自动校准元件压力连接端口智能型探头连接端口差压或大气压模块差压手动零点校准以太网通讯模块总线通讯RS 485 (d)继电器 (b)N OC O MN C(b)继电器 (1)N OC O MN C继电器 (4)N OC O MN C继电器 (3)N OC O MN C继电器 (2)0 / 4 ~ 20 m A - 电流模拟输出 (4)0 ~ 5 / 10 V - 电压G N D - 接地0 / 4 ~ 20 m A- 电流模拟输出 (3)0 ~ 5 / 10 V- 电压G N D - 接地0 / 4 ~ 20 m A - 电流模拟输出 (2)0 ~ 5 / 10 V - 电压G N D - 接地(c)用于电源供应相位 中性 (c)用于电源供应相位 中性 (d)Modbus RS-485ABC 310 接线图电气接线 - 符合 NFC15-100 标准接线应由合格技术人员操作。

当接线时, 变送器必须停止供应电源。

➢电流输出信号 0 / 4 ~ 20 mA 接线方式:➢电源供应 24 Vdc 接线方式:➢电源供应 24 Vac 接线方式:➢电源供应 230 Vdc 接线方式:电源供应 24 Vac Class II显示仪 或 PLC / BMS主动种类+-24 Vdc电源供应+-N LLN Pe 230 VacLN Pe 230 Vac或LN LN LN 24 VacLN 230 Vac电源供应GND-+显示仪 或 PLC / BMS主动种类-+GNDL N 24 Vac电源供应 24 Vac Class II➢电压输出信号 0 ~ 5 / 10 V 接线方式:内容目录1. 产品介绍 (5)1.1 变送器介绍 (5)1.2 按键介绍 (5)1.3 温湿度传感器保护盖 (6)2. Modbus 通讯 (7)2.1 设置参数 (7)2.2 功能 (7)2.3 寄存器读取码 (7)3. 设置变送器 (12)3.1 输入安全码 (12)3.2 设置变送器的参数 (12)3.2.1 设置显示屏 (13)3.2.2 设置曲线图时段 (13)3.2.3 设置语言 (13)3.2.4 设置日期和时间 (13)3.2.5 开启/关闭按键音 (13)3.2.6 锁定或开启按键 (13)3.2.7 修改安全码 (14)3.2.8 恢复出厂设置 (14)3.2.9 设置Modbus通讯 (适用于已订购此功能) (14)3.2.10 设置以太网通讯 (适用于已订购此功能) (14)3.2.11 访问变送器信息 (15)3.3 设置测量通道 (15)3.4 设置模拟信号输出 (15)3.4.1 选择模拟信号输出类型 (15)3.4.2 设置模拟信号输出对应量程 (16)3.4.3 输出信号自诊断 (16)3.5 设置报警 (17)3.5.1 选择报警模式 (17)3.5.2 设置上升或下降报警模式 (18)3.5.3 设置监测报警模式 (18)3.5.4 设置变送器状态报警模式 (19)3.5.5 设置继电器 (适用于已订购此功能) (19)3.6 设置探头, 模块和标准参数 (20)3.6.1 设置风速和风量探头 (20)3.6.2 设置二氧化碳或温湿度探头 (21)3.6.3 设置模块 (21)3.7 开启其他选购功能 (24)4. 功能描述和 Modbus 通讯连接 (26)4.1 变送器 (26)4.2 测量通道 (27)4.3 输出信号 (27)4.4 报警和继电器 (28)4.4.1 报警 (28)4.4.2 继电器 (29)4.5 测量参数 (29)4.6 差压模块和探头 1 和 2 参数 (30)4.6.1 差压模块参数 (30)4.6.2 探头 1 参数 (31)4.6.3 探头 2 参数 (31)4.6.4 标准参数 (32)1. 产品介绍1.1变送器介绍C310 变送器含显示屏型号可通过按键进行设置。

罗斯蒙特压力变送器接线方法
嘿，朋友们！今天咱就来讲讲罗斯蒙特压力变送器的接线方法，这可真是个重要的事儿呢！
想象一下，罗斯蒙特压力变送器就像是我们电路世界里的一名小勇士，要准确地传递压力信息，那接线就是给它配备厉害的武器啦！你可别小瞧这接线，接得好，它就能超级给力地工作；接不好，哎呀呀，那可就要出问题咯！
首先呢，咱得把那些线都准备好，就像战士要准备好自己的装备一样。

看着那些红红绿绿的线，是不是感觉有点眼花缭乱？别急，咱们一步一步来。

比如说，那根红线，咱就得把它接到正确的位置，好比给小勇士穿上了坚固的盔甲。

然后呢，对着说明书，小心翼翼地把每根线都连接到位。

这时候可真得细心啊，就像给宝贝化妆一样，不能有一点儿马虎。

“哎呀，我这根线接对地方了吗？”是不是经常会有这样的疑惑呀，哈哈。

我记得有一次，我和小伙伴一起弄这个罗斯蒙特压力变送器的接线，我俩那紧张又兴奋的样子，现在想想都好笑。

“嘿，你觉得这样对不对？”“我看看，好像是吧。

”就这样边讨论边操作，最后还真搞定了呢！
总之呢，罗斯蒙特压力变送器接线方法并不难，只要咱用心，多检查几遍，就肯定能让这位小勇士发挥出最大的威力！
我的观点就是，接线虽然看似简单，但一定要认真对待，不然出了差错可就麻烦啦！所以，大家在接线的时候，可千万不能马虎哟！。

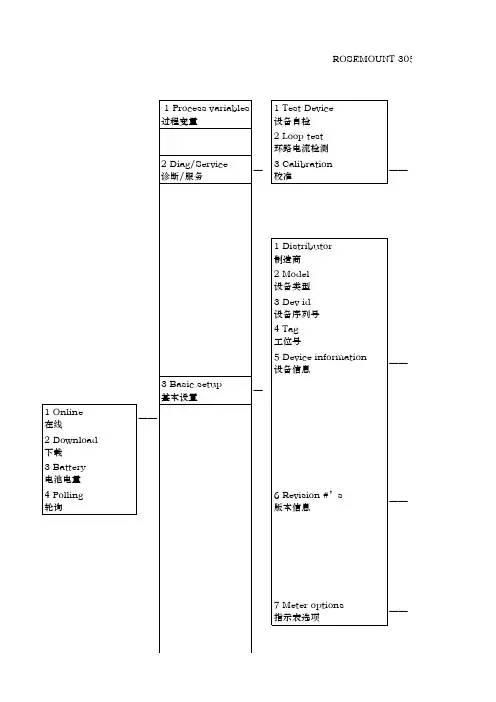

1. Seft 自检2. Statics 状态1. 4mA2.20mA 3.Other 4.END1.RE-RANGE 重设量程1.Keypadinput 键区输入 2.Applyvalues 实际输入3.CALIBRATION校准2. Trim analog output 修整模拟输出1.D/A trim数/模刻度修整 2.1.Tag 位号2.Unit 单位3.RE-RANGE 重设量程1.Keypad input 键区输入 2.Apply values 实际5.Transfer function 变送器特性 Linear/Sq root线性/开方6.Damp 阻尼1. %range百分比量程7.Low cut2. Press过程变量8.cut mode 3. Unit1. SENSORS传感器4. Sensortrim传感器修整2. TEMP SENSOR传感器温度3. Statics pres Sensor2. SIGNAL CONDITION信号条件1. PROCESS VARIABLES过程变量3. OUTPUT CONDITION输出条件2. ANALOG OUTPUT模拟输出1. ZeroTrim 零点微调，2. Press过程变量，3. Lower Sensor Trim传感器下限微调，4. Upper Sensor Trim传感器上限微调，5. Sensor TrimPoints传感器微调点 6.clear snsr trim1.Sensor Temp 传感器温度2. Amp temp3.snsr temp unit3.Sensor trim传感器修整2. LOOP TEST 回路测试1.PRES SENSOR压力传感器BASIC SETUP4. Device information 设备信息1. ZeroTrim 零点微调2. Press过程变量3. Lower Sensor Trim传感器下限微调4. Upper Sensor Trim传感器上限微调5. Sensor Trim Points传感器微调点6.clear snsr trim1.Statics pres2.Statics pres unit1. Press过程变量2. %range百分比量程3. AO1 out模拟输出4. Snsr tempe传感器温度5. static6.engr unit7.engr disp)1.Loop test回路测试(4mA 20mA Other END)2. D/A trim 数/模刻度修整3. Scaled D/Atrim数/模刻度修整(1.proceed 2.change )4.Auto recover5.AO Lower Limit%，5.AO UpperLimit%1.Process variables 过程变量2. RE-RANGE 重设量程3. Unit 单位4. Transfer function 变送器特性 Linear/Sq root线性/开方5.Damp 阻尼 6. Low cut 7. cut mode 8.Bi-dir mode 9.H2O cutliselect1. Press过程变量2. %range百分比量程3. AO1 out模拟输出4. Snsr tempe传感器温度5. static6.engr unit7.engr disp过程变量(只看)1. TEST DEVICE 测试设备3. AO1 Alarm type 模拟输出报警类型4. HART OUTPUT Hart输出1. Display mode4.Display condition 2.Display fnctn3.Engr disp range5. DEVICE INFORMATION设备信息1. FIELD DEVICE INFO现场设备信息2.SENSOR INFO传感器信息5. Review审核1. Measurement Type 测量类型2. mod. Config. Type 模块组态类型 3 .Isolator Material隔离器材质 4. Fill Type 法兰类型 5 .Proc. Conn. Type 过程连接类型 6. Proc. Conn.Materia 过程连接材质 7 .O-Ring Material 模片材质 8. Drain/Vent Material 排液/排气材质1.Poll Address波尔地址2.Number request preambles 需求号码3. Burst mode突发模式4.Burst option突发选项1.Normal%er set3. User set ＆%4.Input press5.Input press ＆%1.Tag位号2.Date日期3.Descriptor描述4.Message信息5.Model型号6.Write protect写保护7.Local Keys本机键（ENABLE-允许 DISABLE-禁止）8.Revision9.Final assy #--Device ID。

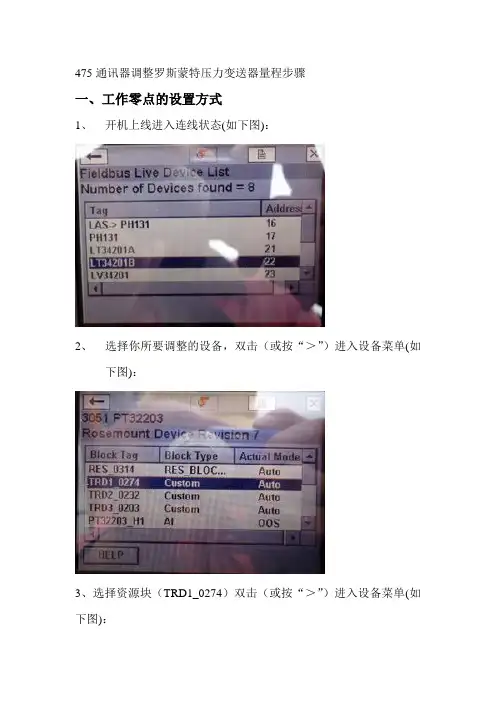

475通讯器调整罗斯蒙特压力变送器量程步骤一、工作零点的设置方式1、开机上线进入连线状态(如下图)：2、选择你所要调整的设备，双击（或按“＞”）进入设备菜单(如下图)：3、选择资源块（TRD1_0274）双击（或按“＞”）进入设备菜单(如下图)：3、双击或用“∧∨”键选择Methods(方法)按“＞”进入(如下图)：4、选择Zero trim（零位整定）双击（或按“＞”）进入设备菜单(如下图)：在接下来的界面中无需修改任何参数，一直点击弹出界面的NEXT 直至调整完成，然后推出。

变送器工作零位效验完成。

二、量程调整步骤：1、同样开机连线，选择需要修改量程的设备然后进入该设备的AI模块（如下图）：双击或用“∧∨”键选择PT32203_H1 AI按“＞”进入(如下图)：2、选择双击或用“＞”进入(如下图)：3、选择输出量程上限双击或用“＞”进入(如下图)：4、选中输入对话框然后输入你需要重新设定的数值后点击后返回到上层界面(如下图)：此时可见先前的150KPa 改为了100KPa，但前面有一个*号，这是因为修改后的值尚未上传的缘故，此时在FF总线设备中上不能直接点击上传按键来改变量程值，还需要将设备AI模块暂时关闭点击界面中进入模块开/关选择界面(如下图)：5、将中原有√选项去除，然后√选OOS选好后点击键返回上层菜单(如下图)：然后这时再点击上传修改后数值，此时可见数值已上传，前面*号已没有(如下图)此时修改步骤仍未完成，还需将AI模块改回至AUTO状态。

点击进入下图界面此时执行和上次相反的选择，√AUTO；然后去除OOS√选，完成后按键返回上层界面。

此时调整完成。

离线推出，结束量程调整工作。

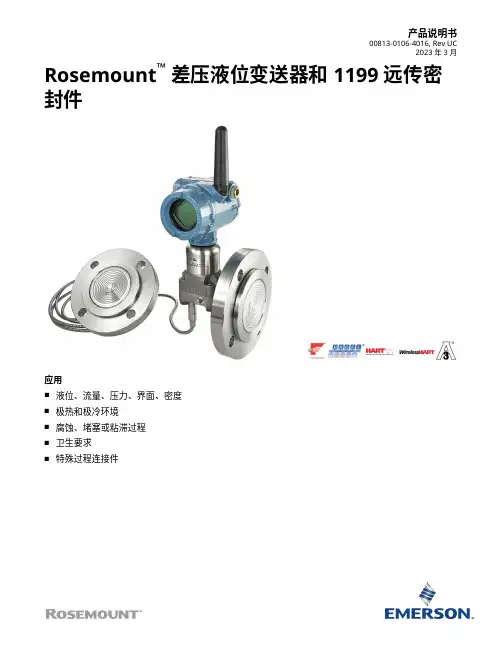

产品说明书00813-0106-4016, Rev UC2023 年 3 月Rosemount™差压液位变送器和 1199 远传密封件应用■液位、流量、压力、界面、密度■极热和极冷环境■腐蚀、堵塞或粘滞过程■卫生要求■特殊过程连接件成熟、可靠和创新的技术使用资产位号随时获取信息新发运设备包含一个唯一的二维码资产位号，您可以通过它直接从设备访问序列化信息。

通过此功能，您可以：■在您的 MyEmerson 账号上访问设备图纸、图表、技术文档和故障排除信息■优化维修和保持效率的平均时间■确保您定位了正确的设备■省去耗时的先定位和抄录铭牌再查看资产信息的工作罗斯蒙特液位变送器此液位变送器将世界先进的罗斯蒙特压力仪表与直接安装密封件相结合，全部集成为一个型号。

Rosemount 3051SAL、3051L 和 2051L型液位变送器■全焊接系统具备突出的系统可靠性■无线组态提供新数据访问■使用全面的过程连接产品、灌充液、直接安装或毛细管连接件和材料可连接到几乎任何过程■利用 QZ 选件量化和优化整个系统的性能内容成熟、可靠和创新的技术 (2)Rosemount 3051S 电子远程传感器 (ERS™) 系统 (6)Rosemount 3051S Scalable™液位变送器 (26)用于 Rosemount 3051SAL 的法兰密封件 (40)Rosemount 3051L 液位变送器订购信息 (65)Rosemount 2051L 液位变送器 (77)直接安装式密封系统订购信息 (86)远传安装式密封系统订购信息 (92)法兰密封件 (98)螺纹密封件 (123)卫生型密封件 (129)专业密封件 (144)技术规格 (153)产品认证 (173)尺寸图 (216)2023 年 3 月/Rosemount罗斯蒙特 Tuned-System ™ 组件优化结果罗斯蒙特 Tuned-System 组件在高压连接件上采用直接安装密封件，在低压连接件上则采用远程安装（毛细管式）密封件。

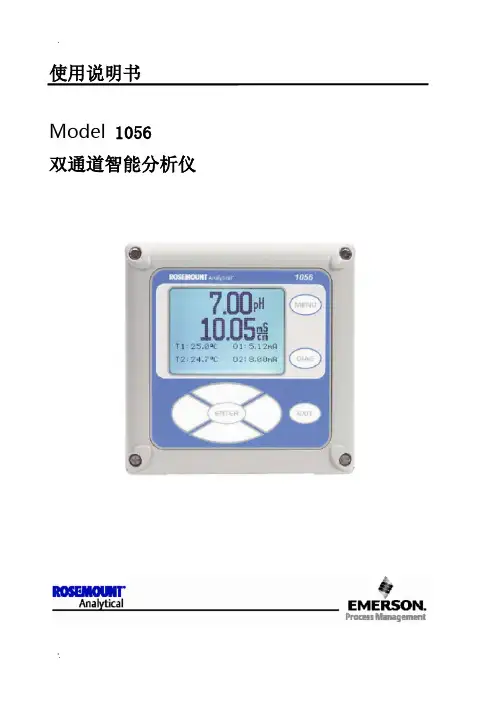

使用说明书Model1056双通道智能分析仪目录快速启动指南 (2)快速启动指南树形图 (3)快速参考指南树形图 (4)一、通用技术规格 (5)①接触式电导率 (6)② pH/ORP/ISE (7)二、安装 (8)三、接线 (13)四、变送器的操作 (18)快速启动指南1．安装方式，请参见2.0章节。

2．传感器与信号板之间的接线，请参见3.0章节和有关传感器的说明。

同时，要求准确连接电源线和输出信号线。

3．只有在检查分析仪接线准确无误的情况下，才能给分析仪供电。

4．分析器第一次通电，快速启动（Quick Start）画面就会出现。

快速启动程序的使用非常简单。

A．闪烁区表示光标当前所在位置。

B．使用“左”、“右”箭头键，可以左右移动光标或改变小数点的位置。

使用“上”、“下”箭头键，可以上下移动光标或增加、减少数字。

C．按ENTER键，保存组态设置；按EXIT键，退出且不保存变更设置。

在快速启动过程中，按EXIT键也可以使显示器回到初始画面（选择语言）。

5．按照快速启动指南的组态树形菜单结构图（图A），完成仪器组态。

6．在完成最后一步组态后，仪器出现主显示屏幕，此时输出为默认值。

7．如果要改变输出和温度设置，请回到主菜单，选择程序“Program”，然后，按照快速参考指南的树形菜单结构图（图B），完成修改。

8．如果要使分析仪恢复到默认设置，请在Program下选择Reset Analyzer（分析仪复位）。

一、通用技术规格外壳：材质为聚碳酸脂，防护等级为NEMA 4X/CSA 4（IP65）；尺寸：外形尺寸155×155×131毫米（6.10×6.10×5.15英寸）；仪表盘开孔尺寸1/2 DIN标准，139×139毫米（5.45×5.45英寸）；进线孔规格：½英寸或PG13.5穿线管；显示：单色LCD显示，显示分辨率128×96，背光照明，有效显示面积58×78毫米（2.3×3.0英寸）；环境温度和湿度：环境温度为0-50℃（32-122℉），相对湿度为5-95%RH（无冷凝）；贮存温度：-20至60℃（-4至140℉）；电源：选型代码-01：115/230±15%VAC，50/60Hz，功耗10瓦；选型代码-02：20-30VDC，功耗15瓦；选型代码-03：85-265VAC，47.5-65.0Hz，通用电源，功耗15瓦；备注：选型代码-02和-03带4个可组态的继电器。

罗斯蒙特变送器三阀组接口尺寸罗斯蒙特变送器是一种用于测量流体、气体或液体压力、温度等参数的智能化设备，广泛应用于化工、石油、电力等领域。

罗斯蒙特变送器的三阀组接口尺寸对于设备的安装和使用至关重要，因此需要了解该接口尺寸的相关信息。

首先，罗斯蒙特变送器的三阀组接口尺寸是指变送器上的三个阀门所对应的尺寸。

这三个阀门分别为静压阀、冲洗阀和零点调节阀。

静压阀用于连接气密系统，冲洗阀用于清洗传感器，而零点调节阀用于调节零点位置。

这三个阀门的尺寸需要与管道连接口相匹配，以确保设备的正常运行。

其次，罗斯蒙特变送器的三阀组接口尺寸通常采用国际标准，常见的尺寸包括1/2英寸、3/4英寸、1英寸等。

在选择尺寸时，需要考虑管道的直径和阀门的连接方式，以确保安装的稳固和密封性。

同时，还需要考虑变送器的额定压力和温度范围，以保证设备的安全性和可靠性。

另外，罗斯蒙特变送器的三阀组接口尺寸还与安装方式有关。

一般来说，罗斯蒙特变送器可以采用法兰连接、螺纹连接或焊接连接等方式，不同的安装方式对于阀门的尺寸和形状都有一定要求。

因此，在选择变送器的同时，需要根据具体的安装情况来确定合适的接口尺寸。

最后，对于罗斯蒙特变送器的三阀组接口尺寸，建议在安装前仔细测量管道口径和连接方式，确保选用适合的尺寸。

同时，在安装过程中，需要严格按照厂家的说明书进行操作，保证设备的正常运行。

而在使用过程中，定期检查阀门的密封性和操作性，及时更换损坏的阀门，以延长设备的使用寿命。

总的来说，罗斯蒙特变送器的三阀组接口尺寸是设备正常运行的关键之一，合理选择和安装尺寸对于设备的工作效果和安全性至关重要。

希望通过本文的介绍，读者能对罗斯蒙特变送器的三阀组接口尺寸有更深入的了解，并在实际使用中注意相关细节，确保设备的正常运行和安全性。

快速启动指南Model Solu Comp Xmt-P-HT pH/ORP Transmitter快速启动指南用于SOLU COMP Xmt-P-HT分析变送器1. 安装说明，见英文操作手册第5页。

2. 传感器与分析器之间的接线，见图6和图7。

3. 只有在检查分析仪接线准确无误的情况下，才能给分析仪供电。

4. 分析器第一次通电，快速启动画面就会出现。

使用快速启动程序非常简单。

闪烁区表示光标位置。

a.使用“左”、“右”箭头键，可以左右移动光标或改变小数点的位置，使用“上”、“下”箭头 b.键，可以上下移动光标或增加、减少数字。

按ENTER键，保存组态设置，按EXIT键，退出且不保存变更设置。

按EXIT键也可以使显示器回到前 c.一画面。

5. 选择测量参数：pH、ORP或氧化还原。

6. 选择前置放大器的位置。

选择Xmtr，前置放大器放在变送器内；选择Seneor/Jbox，前置放大器放在传感器内或接线盒。

7. 选择温度单位。

8.要改变输出设置、4-20mA与量程刻度的对应关系等默认值，设置密码等，请按“MENU”，选择“Program”和相关提示。

其树形菜单结构图，见第5页和第6页。

9.要使分析仪恢复到默认设置，请在Program下选择“Reset Analyzer”（分析仪复位）。

TB1 TB2 12．阴电极（不适用于pH/ORP）3．GROUND：接地11．阳电极（不适用于pH/ORP）2．4-20mA输出/FF总线（-）10．+5V 1．4-20mA输出/FF总线（+）9．-5V8．pH/ORP测量电极信号7．pH/ORP测量电极地6．液接地电极Xmt5．参比电极信号pH/ORP/氯/溶解氧/臭氧变送器4．参比电极地3．RTD热电阻信号线2．RTD热电阻连接线1．RTD热电阻补偿线图6. 回路电源和传感器接线图 - 盘装仪表（Xmt-A-HT）TB2 TB1 3．接地 12．阴电极（不适用于pH/ORP）2．4-20mA输出/FF总线（-） 11．阳电极（不适用于pH/ORP）1．4-20mA输出/FF总线（+） 10．+5V9．-5V8．pH/ORP测量电极信号7．pH/ORP测量电极地6．液接地电极Xmt 5．参比电极信号pH/ORP/氯/溶解氧/臭氧变送器4．参比电极地3．RTD热电阻信号线2．RTD热电阻连接线1． TD热电阻补偿线图7. 回路电源和传感器接线图 – 短管安装/墙面安装仪表（Xmt-A-HT）快速启动指南SOLU COMP Xmt-P-HT变送器树形菜单结构图MAIN MENU：主菜单Fault Low 电极破裂。

A温度变送器修改报警高低限步骤:1.ON line2.Matrix parameters3.Calibration4.sensor error5.max(min)B绝压表清零后恢复出厂设置步骤：1.ON line2.service tools3.Maintenance4.Restore Factory Calibration5.sensor trimC变送器EJA现场切除最小流量步骤：1.ON line2.Device setup3.Detailed setup4.Signal condition5.low cutD475现场给定阀位（Fisher）步骤：1.ON line2.service tools3.Diagnostics4.Stroke valveE温度变送器组态步骤：.1.ON line2.Device setup3.Configuration4.sensor config5.sensor 16.ConnectionsF费希尔定位器正反作用选择步骤：1.ON line2.configure3.Manual setup4.valve and Actuator5.zero power conditi—valve closed6.valve open（valve closed）G电磁流量计空管标定步骤：1.On line2.setup3.process input4.self test 选yes5.empty pipe（空管）选cond+empty pipe（F) 当管道内有介质时，需要选择1OFF最准确，2.condactivity 测量电导率。

A:PT100热电阻故障报警输出步骤：1.ON line2.Device setup3.Configure4.Der.output config5.Alarm.saturation6.AO.alrm.type选HI(LO)B:罗斯蒙特温度更改报警设置步骤：1.ON line2.Configure3.Manual setup4.Diagnostics5.sensor Drift. Alert6.config Drift. Alert 点ok选low（high）C:罗斯蒙特液位更改报警设置步骤：1.ON line2.Configure3.Alert setup4.Alarml saturation levels5.config Alarm 点ok选other/Rosemount 再看第一步low（high）D.质量流量计修改量程步骤(1-8-3)1.on line2.GROUP SELECT3.CURRENT OUTPUT 14.VALUE 20mA (50000KG/H)。

Actuator（执行机构类型）Instrument Serial Number（仪表序列号）Alert Record（报警记录）Instrument Status（仪表状态）Analot Input（模拟输入）Manual Setup（手动设置）Analot Input Range High（模拟输入信号上限）Maximum Supply Pressure（最大气源压力）Analot Input Range Low（模拟输入信号下限）Message（信息）Analot Input Unit（模拟输入单位）Minimum Closing Time（最小关阀时间）Auto Setup（自动设置）Minimum Open Time（最小开阀时间）Auxiliary Input（辅助输入）Performance Tuner（性能优化整定）Auxiliary Input Alert Enable（辅助输入报警激活）Polling Address（巡询地址）Auxiliary Input Alert State（辅助输入报警状态）Presure Output A（气压，输出口A）Auxiliary Terminal（辅助终端模式）Presure Output A –Output B（气压，输出口A-B）Basic Setup（基本设置）Presure Output B（气压，输出口B）Burst（触发模式）Presure Supply（气源压力）Calibrate（校验）Presure Units（压力单位）Calibrate,Analot Input（校验，模拟量输入）Protection（保护）Calibrate Travel(Auto)（行程校验（自动））Raw Travel Input（初始行程输入）Calibrate Travel(Manual)（行程校验（手动））Relay Adjust（气动放大器调整）Calibrate ,Pressure Sensors（压力传感器校验）Relay Type（气动放大器类型）Calibrate Location（校验地点）Restart（重新启动）Calibrate Restore（校验恢复）Restart Control Mode（重新启动控制模式）Control Module（控制模式）Self Test Shutdown（自检关机）Cycle Counter（循环计数）Set Point Filter Time（设定点过滤时间）Cycle Counter Alert Enable（循环计数报警激活）Setup Wizard（设置诀窍）Cycle Counter Alert Point（循环计数报警点）Stabilize/Optimize（稳定/优化）Cycle Counter Deadband（循环计数报警死区）Stroke Valve（驱动阀门）Date（日期）Supply Pressure Alert Point（气源压力报警点）Descriptor（描述符）Temperature,Internal（内部温度）Device Description Revision,HARTCommunicator（设备描述版本，HART 通讯器）Temperature,Units（温度单位）Device Information（设备信息）Travel（行程）Drive Alert Enable（驱动报警激活）Travel Accumulator（行程累计）Drive Signal（驱动信号）Travel Accumulator Alert Emable（行程累计报警激活) Feedback Connection（反馈连接）Travel Accumulator Alert Point（行程累计报警点）HART Tag（HART 位号）Travel Accumulator Deadband（行程累计死区）Input Characteristic（输入特性）Travel Alert Hi/Lo Enable（行程高/低报警激活）Instrument Level（仪表等级）Travel Alert High Point（行程高报警点）Instrument Mode（仪表模式）Travel Alert Low Point（行程低报警点）Travel Alert HiHi/LoLo Enable（行程高高/低低报警激活）Travel Limit High（行程高限位）Travel Alert High High Point（行程高高报警点）Travel Limit Low（行程低限位）Travel Alert Low Low Point（行程低低报警点）Travel Sensor Adjust（行程传感器调整）Travel Alert Deadband（行程报警死区）Travel Sensor Motion（行程传感器转动方向）Travel Cutoff High（行程高切割）Tuning（整定参数值）Travel Cutoff Low（行程高切割）Valve Serial Number（阀门系列号）Travel Deviation Alert Enable（行程偏差报警)Valve Set Point（阀门设定点）Travel Deviation Alert Point（行程偏差报警点）Valve Style（阀门类型）Travel Deviation Time（行程偏差时间）Zero Control Signal（零控制信号）Setup Wizard（设置诀窍）:设置参数缺省设定值Analog Input Units（模拟输入单位） mAAnalog Range High（模拟范围高点） 20.0 mAAnalog Range Low（模拟范围低点） 4.0 mAControl Mode（控制模式）Analog（RSP）（模拟）Restart Control Mode（重新启动控制模式） Resume Last（继续上次值）Self-Test Shutdown（自检关机） All Failure Disabled（所有失效均不起作用）Set Point Filter Time（设定点过滤时间） Filter Off（过滤关闭）Input Characteristic（输入特性） Linear（线性）Travel Limit High（行程高限位） 125％Travel Limit Low（行程低限位） -25％Travel Cutoff High（行程切割高点） 99.5％Travel Cutoff Low（行程切割低点） 0.5％Minimum Open Time（最小开阀时间） 0secs（秒）Minimum Closing Time（最小关阀时间） 0secs（秒）Polling Address（巡询地址） 0Aux Terminal Mode（辅助端子模式） Aux Input Alert（辅助输入报警）Command 3 Pressure（命令 3 压力）For Double-acting actuators differentialoutput pressure（对双作用执行机构为输出压力差值）For single-acting actuators actuator pressure（对单作用执行机构为执行机构压力）Setup&Diag（设置和诊断）Actuator Type（执行机构类型）：（spring&diaphragm,piston double-acting without spring ,piston single-acting with spring,piston double-acting with spring（弹簧膜片式、无弹簧双作用气缸式、带弹簧单作用气缸式、带弹簧双作用气缸式） .Valve Type（阀门类型）：（rotary or sliding-stem）（旋转式或直通式）.On loss of instrument Signal,Valve （Opens or Closes）（仪表失去信号时，阀门开或关）。

罗斯蒙特温度变送器电流换算公式(一)罗斯蒙特温度变送器电流换算公式1. 简介罗斯蒙特温度变送器是一种常见的温度传感器，广泛应用于工业自动化控制系统中。

为了将变送器输出的电流转换为温度值，需要使用换算公式来进行计算。

2. 罗斯蒙特电流式温度传感器罗斯蒙特电流式温度传感器是一种常见的温度传感器，其输出与温度呈线性关系。

传感器输出的电流通常为4-20mA，其中4mA对应低温度，20mA对应高温度。

3. 电流转温度换算公式罗斯蒙特温度变送器电流换算公式如下：温度 = (电流 - 4mA) / (20mA - 4mA) × (高温度 - 低温度) + 低温度其中： - 电流为传感器输出的电流值，单位为mA； - 低温度为对应4mA电流的温度值，单位为摄氏度（℃）； - 高温度为对应20mA 电流的温度值，单位为摄氏度（℃）。

4. 示例说明假设某罗斯蒙特温度变送器的低温度对应4mA电流的温度为0℃，高温度对应20mA电流的温度为100℃。

现测得该变送器输出的电流为12mA，我们可以使用上述换算公式计算出温度值：温度 = (12mA - 4mA) / (20mA - 4mA) × (100℃ - 0℃) + 0℃温度= 8mA / 16mA × 100℃温度= 50℃因此，当罗斯蒙特温度变送器输出电流为12mA时，对应的温度为50℃。

5. 总结罗斯蒙特温度变送器电流换算公式是一种常用的将变送器输出电流转换为温度值的方法。

通过该换算公式，可以根据实际测得的电流值计算出对应的温度值。

在实际应用中，需要根据具体的传感器参数设置低温度和高温度，并使用对应的单位进行计算。

*00825-010HART ®快速安装手册00825-0106-4051, 版本 BA2009年6月罗斯蒙特 3051京制00000262号罗斯蒙特3051TR 选项压力变送器步骤 1: 安装变送器步骤 2: 外壳旋转步骤 3: 设置跳线和开关步骤 4: 接线通电步骤 5: 参数设置步骤 6: 量程调整安全仪表系统的要求产品认证开始结束P r o d u c t D i s c o n t i n u e d本安装手册提供了Rosemount®公司 3051C/T 变送器安装的基本指导方针 (参阅产品手册00825-0106-4051)，不提供组态、诊断、维护、检修、排除故障等的安装指导。

可以访问网站/rosemount查阅手册的电子版本爆炸可能会导致死亡或重伤:变送器在爆炸性环境下的安装必须符合地方、国家和国际的相关标准、规范以及准则。

请查阅3051C/T产品参考手册的防爆章节(Approvals section)所列与安全安装相关的限定条款。

•当在爆炸性气体环境下连接HART手操器之前，应确保回路中仪表的安装符合本质安全或非易燃现场接线的准则。

•通电时，不得在爆炸性/易燃性环境下拆卸变送器的表盖+9过程泄漏可能会导致伤害或死亡：•在加压之前安装并拧紧过程接头。

触电会导致死亡或重伤：•应避免与引线或接线端子相接触。

引线上可能存在的高压会引起触电。

2参数及规格产品型号产品规格准确度3051 TR(-13970~68950)kPa0.1级3步骤 1: 安装变送器液体流量测量1.将分流接头安装于管道侧面。

2.将变送器安装在分流接头的侧面或底部。

3.安装变送器时应使排液/排气阀向上。

气体流量测量1.将分流接头安装于管道的顶部或侧面。

2.将变送器安装在分流接头的侧面或顶部。

蒸汽流量测量1.将分流接头安装于管道侧面。

2.将变送器安装在分流接头的侧面或底部。

3.将引压管内充满冷却水。

45步骤 1 接上页...Default Font>步骤 1 接上页...螺栓的注意事项如果安装变送器需要组装过程法兰，阀组或者法兰接头，为了确保紧的密封以使变送器达到最佳性能请按照组装准则进行组装。
