他励直流电动机的额定功率公式(一)
他励直流电动机的额定功率公式
引言
在电机领域中，他励直流电动机是一种重要的驱动设备。
为了计算和评估电动机的性能，我们需要了解其额定功率公式。
本文将介绍他励直流电动机的额定功率公式，并举例解释说明。
什么是他励直流电动机？
他励直流电动机是一种以直流电源为驱动源的电动机。
其特点是通过外部的励磁电流来产生磁场，进而驱动电机转动。
他励直流电动机广泛应用于工业生产中，例如动力传动、电动机械控制等。
额定功率公式
他励直流电动机的额定功率公式可以表示为：
额定功率公式(
其中： - [P_{}]( 是额定功率，单位为瓦特（W）。
-
[V_{}]( 是额定电压，单位为伏特（V）。
- [I_{}]( 是额定励磁电流，单位为安培（A）。
额定功率公式表示了他励直流电动机在额定工况下所消耗的电功率，这对于电机的选型和工作条件的设计非常重要。
举例解释
假设某台他励直流电动机的额定电压为230V，额定励磁电流为2A，我们可以使用额定功率公式计算其额定功率。
根据公式，我们得到：
[P_{}=230=460](
因此，这台他励直流电动机的额定功率为460瓦特。
结论
他励直流电动机的额定功率公式能够帮助我们计算电机的额定功率，从而指导电机的选型和设计工作条件。
在实际应用中，我们可以
根据额定功率公式进行计算，以确保电动机能够正常运行并满足工作
要求。
希望本文对你了解他励直流电动机的额定功率公式有所帮助！。

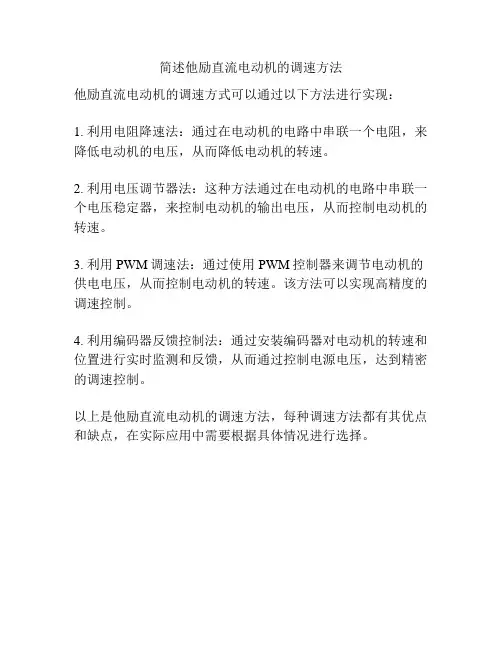

简述他励直流电动机的调速方法
他励直流电动机的调速方式可以通过以下方法进行实现：
1. 利用电阻降速法：通过在电动机的电路中串联一个电阻，来降低电动机的电压，从而降低电动机的转速。
2. 利用电压调节器法：这种方法通过在电动机的电路中串联一个电压稳定器，来控制电动机的输出电压，从而控制电动机的转速。
3. 利用PWM调速法：通过使用PWM控制器来调节电动机的供电电压，从而控制电动机的转速。
该方法可以实现高精度的调速控制。
4. 利用编码器反馈控制法：通过安装编码器对电动机的转速和位置进行实时监测和反馈，从而通过控制电源电压，达到精密的调速控制。
以上是他励直流电动机的调速方法，每种调速方法都有其优点和缺点，在实际应用中需要根据具体情况进行选择。
他励直流电机名词解释
他励直流电机是一种直流电机，其励磁绕组与电枢绕组分开，励磁电流由另设的直流电源供电，通常为蓄电池或可控硅整流电源。
这种电机具有较大的启动转矩和良好的调速性能，因此在需要较大起动转矩和调速性能的场合得到广泛应用。
他励直流电机由定子（固定部分）和转子（旋转部分）组成。
定子通常包括主磁极、换向极和机座等，而转子则包括电枢铁心、电枢绕组和换向器等。
在运行时，他励直流电机通过改变电枢电流的大小和方向，来改变电机转速和转向。
电枢电流的大小和方向可以通过控制器进行调节，从而实现电机的平滑调速或快速制动。
此外，他励直流电机还有许多优点，如效率高、调速性能好、控制简单等。
因此，在许多领域中都有广泛应用，如电力机车、地铁、矿井提升机和轧钢机等。
一、实验目的1. 理解他励直流电动机的结构和工作原理。
2. 掌握他励直流电动机的接线方法。
3. 学习测量他励直流电动机的起动电流、额定电流和额定电压。
4. 熟悉他励直流电动机的调速方法。
二、实验原理他励直流电动机是一种将直流电能转换为机械能的电动机，其工作原理是基于电磁感应定律。
当直流电源给电动机的电枢绕组供电时，电枢绕组中产生电流，进而产生磁场。
该磁场与固定磁场相互作用，产生电磁转矩，驱动电动机转动。
三、实验器材1. 他励直流电动机一台2. 直流电源一台3. 电流表、电压表各一台4. 电阻器一台5. 导线若干6. 电位计一台四、实验步骤1. 搭建实验电路：将直流电源、电流表、电压表、电阻器、电位计和电动机连接成闭合回路。
2. 调整电阻器阻值：将电阻器串联在电动机电枢回路中，调整电阻器阻值，使电动机电枢回路总电阻约为额定电阻的1/2。
3. 测量起动电流：闭合电路，逐渐增加直流电源电压，观察电流表读数，记录电动机起动电流。
4. 测量额定电流和额定电压：继续增加直流电源电压，当电动机转速稳定时，记录电流表和电压表读数，分别得到电动机的额定电流和额定电压。
5. 调速实验：将电阻器阻值调至较小值，观察电动机转速变化；将电阻器阻值调至较大值，观察电动机转速变化。
6. 改变电动机转向：将电动机电枢接线柱中的一个与直流电源负极相连，另一个与正极相连，观察电动机转向变化。
五、实验结果与分析1. 起动电流：实验中测得起动电流约为额定电流的1.5倍，说明电动机在启动过程中电流较大。
2. 额定电流和额定电压：实验中测得电动机的额定电流为IN，额定电压为UN，符合电动机铭牌参数。
3. 调速实验：实验中发现，减小电阻器阻值，电动机转速增加；增大电阻器阻值，电动机转速降低。
这说明通过改变电枢回路电阻，可以实现对电动机转速的调节。
4. 改变电动机转向：实验中发现，改变电动机电枢接线柱中一个与直流电源负极相连，另一个与正极相连，可以改变电动机转向。
1 他励直流电动机的起动和反转一．他励直流电动机的起动据直流电动机的电压方程：U ＝E a ＋I a R a ， a a a U E I R -＝。
起动时：n ＝0，E a ＝0，故：a aU I R ＝，R a 只是电枢绕组的电阻，是很小的，故若直流电动机直接加额定电压起动：N st a U I R ＝≈10～20I N 甚至更大，这么大的电流除了所产生的电磁力会损坏拖动系统的传动机构外，对直流电机还会使电刷与换向器间产生强烈的火花甚至环火。
因此除了有较大电枢电阻、转动惯量较小的微型直流电动机外，一般的直流电动机是绝不允许直接起动的。
一般直流电动机允许的最大电流为2I N ，由起动电流公式可知，直流电动机的起动方法有：（一）降压起动：由降压人为机械特性可见，开始时把电压降到令I st <2I N ，T st >T L ，电机开始起动，随着转速上升逐步升高电压，最后电压升到U N ，进入固有机械特性，起动完毕。
要注意避免升压过快产生过大的冲击电流，如图。
（二）电枢回路串电阻起动：由电枢回路串电阻的人为机械特性可见，开始时所串电阻令I st <2I N ，T st >T L ，电机开始起动，随着转速上升逐级撤除电阻，最后全部外串电阻撤除，进入固有机械特性，起动完毕。
要注意避免撤除电阻的瞬间产生过大的冲击电流，如图。
上述起动过程均可采用自动控制系统，则起动性能更好。
二．他励直流电动机的反转由转矩公式：T ＝T C a I φ可知，改变磁通Φ或电枢电流I a 的方向都可使T 反向，从而实现电动机的反转。
故他励直流电动机反转的方法有：1． 电枢反向：励磁接线不变2． 磁场反向：电枢接线不变。
