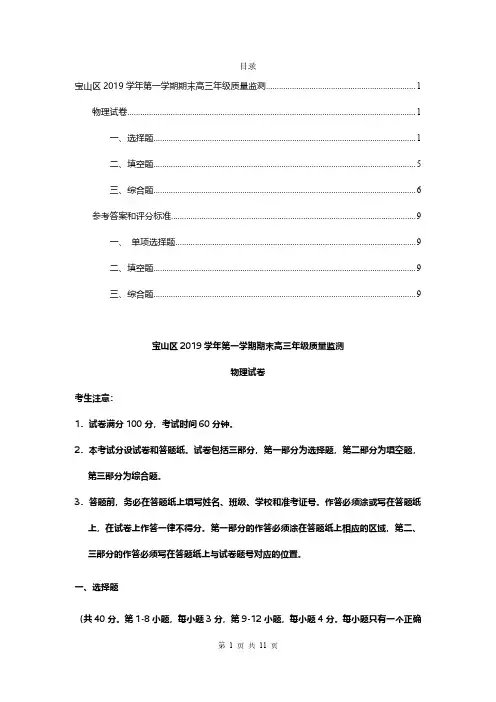

2020届宝山区物理一模试卷(1)

电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20 1A”字样，所用电流表的表盘如图13（b）所示。

闭合电键后，滑片P移到某一位置时，电流表示数为1安。

求：（1）通过电阻R1的电流I1。

（2）滑动变阻器R2连入电路的阻值。

（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。

闵行：26. 在图16（a）所示的电路中，电源电压为18伏保持不变，电阻R2的阻值为10欧，滑动变阻器R1标有“201A”字样，电流表、电压表的表盘如图 16（b）所示。

闭合电键 S，求：（1）在移动变阻器滑片 P 的过程中，电压表V1 示数的最小值。

（2）如果用另一个电阻R0和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V2 并联在电源两端。

要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。

通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。

黄浦：22、在图12所示的电路中，电源电压为10伏且不变。

定值电阻的阻值为10欧，滑动变阻器上图13（a）（b）PR2SAR1标有“2A”字样。

闭合电键S①求通过的电流。

②通电10秒，求电流通过所做的功。

③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。

pS青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，R2的阻值电流表A的示数R00.6安R0+10欧0.4安R0+20欧只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V 量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。

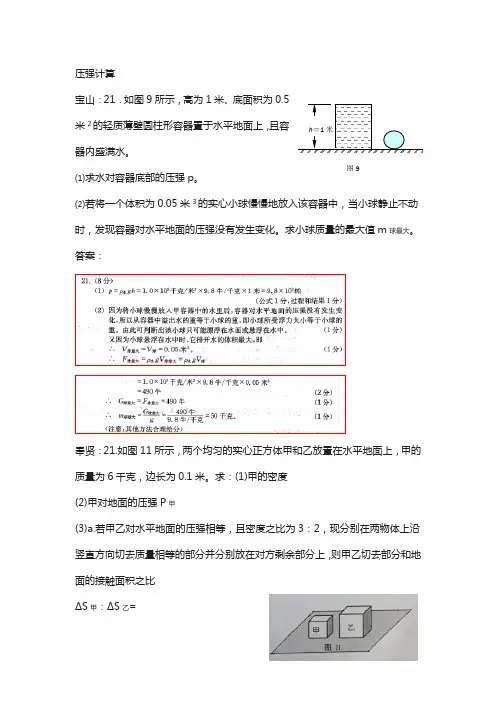

压强计算宝山：21．如图9所示，高为1米、底面积为0.5米2的轻质薄壁圆柱形容器置于水平地面上，且容器内盛满水。

⑴求水对容器底部的压强p 。

⑵若将一个体积为0.05米3的实心小球慢慢地放入该容器中，当小球静止不动时，发现容器对水平地面的压强没有发生变化。

求小球质量的最大值m 球最大。

答案：奉贤：21.如图11所示，两个均匀的实心正方体甲和乙放置在水平地面上，甲的质量为6千克，边长为0.1米。

求：(1)甲的密度 (2)甲对地面的压强P 甲(3)a.若甲乙对水平地面的压强相等，且密度之比为3：2，现分别在两物体上沿竖直方向切去质量相等的部分并分别放在对方剩余部分上，则甲乙切去部分和地面的接触面积之比 ΔS 甲：ΔS 乙=图9b.若叠放后甲乙对地面的压强的增加量分别为ΔP甲、ΔP乙，且当ΔP甲：ΔP乙出计算过程）答案：虹口：22. 如图10所示，轻质薄壁圆柱形容器置于水平地面，容器盛有质量为4千克的水.①求水的体积V水；②求0.1米深处水的压强P水；③现有质量为4千克的物体，其底面积是容器的一半。

若通过两种方法增大地面受到的压强，并测出压强的变化量，如下表所示.根据表中的信息，通过计算判断将物体放入容器时是否有水溢出，若有水溢出请求出溢出水的重力G溢水，若无水溢出请说明理由.答案：金山：23．如图14所示，底面积为102米2、高为0.4米长方体甲（ρ甲＝2×103千克/米3）和底面积为2102米2的薄壁柱形容器乙放在水平地面上。

乙容器足够高，内盛有0.1米深的水。

（1）求甲的质量m 甲。

（2）求水对乙容器底部的压强p 水。

（3）现沿水平方向将长方体甲截取一定的厚度，并将截取部分竖直放入乙容器中，使得水对容器底部的压强最大，且长方体甲对地面的压强减少量最小，请求出甲对地面的压强减少量。

答案：静安：22．盛有水的薄壁圆柱形容器置于水平地面，其底面积为2×10-2米2，甲和乙是由同种金属制成、体积不同的圆柱体。

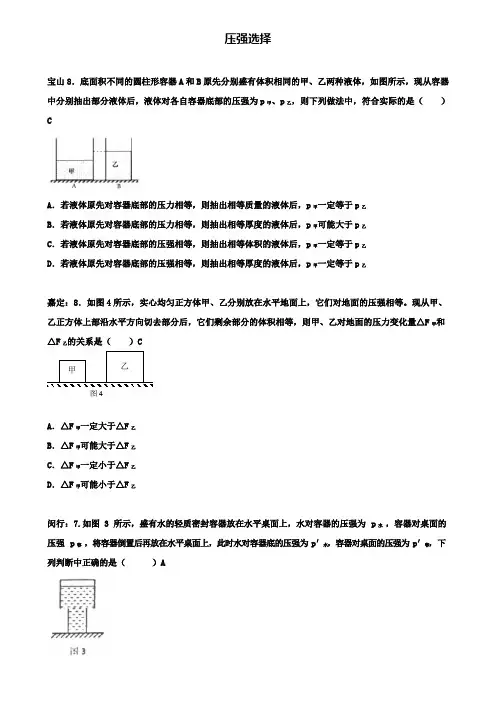

压强选择宝山8．底面积不同的圆柱形容器A 和B 原先分别盛有体积相同的甲、乙两种液体，如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为p 甲、p 乙，则下列做法中，符合实际的是（ ）CA ．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p 甲一定等于p 乙B ．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p 甲可能大于p 乙C ．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p 甲一定等于p 乙D ．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p 甲一定等于p 乙嘉定：8．如图4所示，实心均匀正方体甲、乙分别放在水平地面上，它们对地面的压强相等。

现从甲、乙正方体上部沿水平方向切去部分后，它们剩余部分的体积相等，则甲、乙对地面的压力变化量△F 甲和△F 乙的关系是（ ）CA ．△F 甲一定大于△F 乙B ．△F 甲可能大于△F 乙C ．△F 甲一定小于△F 乙D ．△F 甲可能小于△F 乙闵行：7.如图 3 所示，盛有水的轻质密封容器放在水平桌面上，水对容器的压强为 p 水 ，容器对桌面的压强 p 容 ，将容器倒置后再放在水平桌面上，此时水对容器底的压强为 p ′水，容器对桌面的压强为 p ′容，下列判断中正确的是（ ）A图4甲乙A．p水 > p′水, p容 > p′容B． p水 > p′水, p容 < p′容C．p水 < p′水, p容 > p′容D． p水 > p′水，p容 < p′容闵行: 8.小宇在水中先放入大量食盐，待食盐不再溶解后，盐水密度为ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图 4（甲）所示。

液体静置一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下降至图 4（乙）所示位置。

对此过程的判断，正确的是（）CA. 液体对容器底部压强变大，鸡蛋受到浮力不变，重力不变B. 液体对容器底部压强不变，鸡蛋受到浮力变小，重力变小C. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力变大D. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力不变闵行: 10.如图 6 所示，A、B 两个相同的薄壁轻质柱形容器放在水平地面上，两容器中分别盛有相同深度的水和酒精。

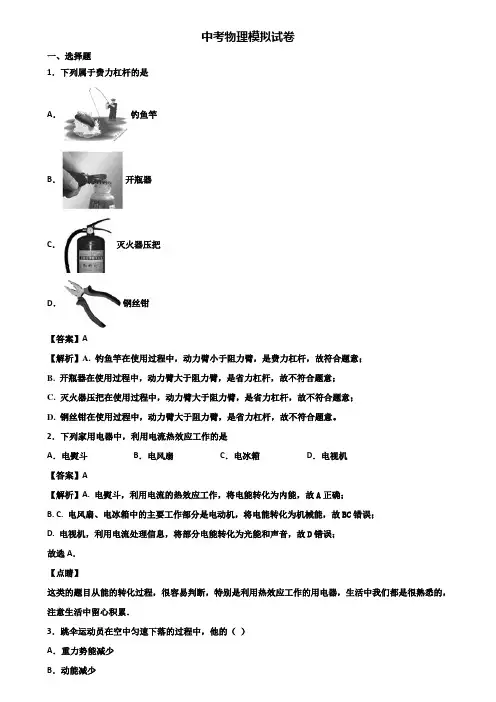

中考物理模拟试卷一、选择题1．下列属于费力杠杆的是A．钓鱼竿B．开瓶器C．灭火器压把D．钢丝钳【答案】A【解析】A. 钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故符合题意；B. 开瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆，故不符合题意；C. 灭火器压把在使用过程中，动力臂大于阻力臂，是省力杠杆，故不符合题意；D. 钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆，故不符合题意。

2．下列家用电器中，利用电流热效应工作的是A．电熨斗B．电风扇C．电冰箱D．电视机【答案】A【解析】A. 电熨斗，利用电流的热效应工作，将电能转化为内能，故A正确；B. C. 电风扇、电冰箱中的主要工作部分是电动机，将电能转化为机械能，故BC错误；D. 电视机，利用电流处理信息，将部分电能转化为光能和声音，故D错误；故选A．【点睛】这类的题目从能的转化过程，很容易判断，特别是利用热效应工作的用电器，生活中我们都是很熟悉的，注意生活中留心积累．3．跳伞运动员在空中匀速下落的过程中，他的（）A．重力势能减少B．动能减少C．机械能增大D．动能转化为重力势能【答案】A【解析】试题分析：AB．跳伞运动员在空中匀速下落的过程中，其质量不变，速度不变，故其动能不变；同时其质量不变，高度减小，故其重力势能减少．故A正确、B错；C．跳伞运动员的动能不变、重力势能减少，所以其机械能减少．故C错；D．跳伞运动员在空中匀速下落的过程中，动能不变，不是动能转化为重力势能，故D错．故选A．4．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x得到如图乙所示的图象。

以下有关叙述正确的是A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持0.5伏不变C．滑动变阻器向左滑动时电压表和电流表示数变大D．将R x从5欧换成10欧后，应将滑片P向左移【答案】C【解析】A、由题意和图象可知，接入电路的电阻是变化的，所以该同学研究的是电流和电阻的关系，故A错误；B、研究电流和电阻的关系时，要控制R x两端的电压不变（即电压表示数不变）；由图乙知，电流与电阻之积（即R x两端的电压）：U＝IR x＝0.5A×5Ω＝﹣﹣﹣﹣﹣0.1A×25Ω＝2.5V，即电压表保持2.5伏不变，故B错误；C、滑动变阻器向左滑动时，变阻器连入电路中的电阻变小，电路的总电阻变小，由欧姆定律可知电路的电流变大，即电流表示数变大，根据U＝IR可知，电压表示数变大，故C正确；D、根据串联分压原理可知，将R x电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大（大于2.5V）；探究电流与电阻的关系实验中，应控制电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，使电压表的示数减小为2.5V，由分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，故D错误。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..实验序号电流I1（安）电流I2（安）电流I总（安）电压U1（伏电压U2（伏电压U总（伏电阻R1（欧）电阻R2（欧）电阻R总（伏）1 0.4 0.4 0.42 4 6 5 102 0.3 0.3 0.3 3 3 6 10 103 0.2 0.2 0.24 2 6 20 104 0.15 0.15 0.15 3 36 20 205 0.1 0.1 0.1 2 46 20 406 0.06 0.06 0.06 1.2 4.8 6 20 80嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

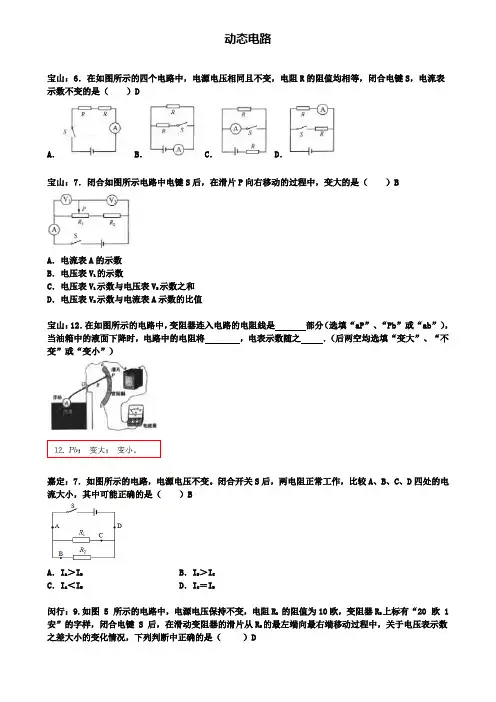

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。

闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2a bA.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变VPL RS图3杨浦：10. 如图5所示的电路中，电源电压保持不变。

电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“21A”字样，所用电流表的表盘如图13（b）所示。

闭合电键后，滑片P移到某一位置时，电流表示数为1安。

求：（1）通过电阻R1的电流I1。

（2）滑动变阻器R2连入电路的阻值。

（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。

闵行：26. 在图16（a ）所示的电路中，电源电压为18伏保持不变，电阻R 2的阻值为10欧，滑动变阻器R 1标有“20 1A”字样，电流表、电压表的表盘如图 16（b ）所示。

闭合电键 S ，求：（1）在移动变阻器滑片 P 的过程中，电压表V 1 示数的最小值。

（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V 2 并联在电源两端。

要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。

通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。

黄浦：22、在图12所示的电路中，电源电压为10伏且不变。

定值电阻的阻值为10欧，滑动变阻器上（a ） （b ）R标有“2A”字样。

闭合电键S①求通过的电流。

②通电10秒，求电流通过所做的功。

p③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。

S青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．崇明：21．在如图所示的电路中，电源电压为6V 且不变．电阻R 1的阻值为10Ω，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S ，电流表示数为0.2A ． 求：（1）电压表的示数； （2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V =U 1=IR 1=0.2A ×10Ω=2V ； （2）U 2=U ﹣U 1=6V ﹣2V=4V ；R 2===20Ω；（3）如果电压表量程为0～15V ，电路最大电流为I===0.6A ，因此电流表量程应为0～0.6A ；I 最大=0.6A ，U V =I 最大R 1=0.6A ×10Ω=6V ＜15V 此时电压表、电流表的示数分别为6V 、0.6A ；如果电流表选择0～0.6A 量程，电压表选择0～3V 量程， I 最大===0.3A ．此时电压表、电流表的示数分别为3V 、0.3A ．松江：22．在图所示的电路中，电源电压保持不变，电阻R 1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V 量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。

情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。

为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。

做了如图6（a）、（b）、（c）（d）所示的四次实验。

请仔细观察图中的装置、操作和现象，归纳得出初步结论。

⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。

⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。

据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。

奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。

知识和二力平衡的知识等可以测出大气压的值，于是他们采用图7（d）实验装置在物理实验室测定大气:虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。

地球上海拔高度越高，大气越稀薄。

①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。

他的依据是：大气受到地球引力作用，__________________。

②根据上述信息及所学液体压强的相关知识，公式P=F/S 、P=ρgh 中不能用来计算大气压强的是________，理由是_______________________________________。

压强选择宝山8．底面积不同的圆柱形容器A 和B 原先分别盛有体积相同的甲、乙两种液体，如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为p 甲、p 乙，则下列做法中，符合实际的是（ ） CA ．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p 甲一定等于p 乙B ．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p 甲可能大于p 乙C ．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p 甲一定等于p 乙D ．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p 甲一定等于p 乙嘉定：8．如图4所示，实心均匀正方体甲、乙分别放在水平地面上，它们对地面的压强相等。

现从甲、乙正方体上部沿水平方向切去部分后，它们剩余部分的体积相等，则甲、乙对地面的压力变化量△F 甲和△F 乙的关系是（ ）CA ．△F 甲一定大于△F 乙B ．△F 甲可能大于△F 乙C ．△F 甲一定小于△F 乙D ．△F 甲可能小于△F 乙闵行：7.如图 3 所示，盛有水的轻质密封容器放在水平桌面上，水对容器的压强为 p 水 ，容器对桌面的压强 p 容 ，将容器倒置后再放在水平桌面上，此时水对容器底的压强为 p ′水，容器对桌面的压强为 p ′容，下列判断中正确的是（ ） A图4甲乙A．p水 > p′水, p容 > p′容B． p水 > p′水, p容 < p′容C．p水 < p′水, p容 > p′容D． p水 > p′水，p容 < p′容闵行: 8.小宇在水中先放入大量食盐，待食盐不再溶解后，盐水密度为ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图 4（甲）所示。

液体静置一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下降至图 4（乙）所示位置。

对此过程的判断，正确的是（）CA. 液体对容器底部压强变大，鸡蛋受到浮力不变，重力不变B. 液体对容器底部压强不变，鸡蛋受到浮力变小，重力变小C. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力变大D. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力不变闵行: 10.如图 6 所示，A、B 两个相同的薄壁轻质柱形容器放在水平地面上，两容器中分别盛有相同深度的水和酒精。

测电阻实验宝山：25．根据“用电流表、电压表测电阻”的实验，完成下列要求。

⑴实验原理_________。

⑵请依照图13电路图，用笔画线替代导线将图13所示的实物连接完整，________。

（用2B铅笔在答题纸的相应位置连线）⑶闭合电键前，需将滑动变阻器的滑片P移到_____端（选填“A”或“B”）。

⑷小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数都超出它们所能测的最大值，其原因可能是：_________________________。

⑸解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是51.9欧和51.8欧，第三次测量时，电流表和电压表的示数如图14所示，则该待测电阻的阻值为_____欧。

答案：奉贤：25. 某小组同学做“电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。

（1）他们正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。

闭合电键后，观察到电压表示数为6伏，电流表示数为0.58安。

接着移动变阻器的滑片，将滑片移动某一位置时，观察到电流表的示数如图15（a）所示，电压表的示数始终不变。

请根据上述现象判断实验过程中电压表示数不变的原因___________________________。

（2）经思考分析检查，他们重新正确连接电路，操作步骤正确。

闭合电键后，发现电压表指针所指的刻度与原先一致，电流表示数如图15（b）所示。

接着移动变阻器的滑片，观察到当电流表的示数如图15（a）所示，电压表的示数如图15（c）所示。

（3）请你根据上述实验过程中得到的数据将下表填写完整（电阻精确到0.1欧）答案：（1）. 电压表接在电源两端虹口：小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R X、电流表、电压表、滑动变阻器、电键及导线若干。

小李连接电路，使变阻器接入电路中的电阻最大，闭合电键时观察到电压表示数为10伏、电流表示数为0.2安。

测电阻实验宝山：25．根据“用电流表、电压表测电阻”的实验，完成下列要求。

⑴实验原理_________。

⑵请依照图13电路图，用笔画线替代导线将图13所示的实物连接完整，________。

（用2B铅笔在答题纸的相应位置连线）⑶闭合电键前，需将滑动变阻器的滑片P移到_____端（选填“A”或“B”）。

⑷小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数都超出它们所能测的最大值，其原因可能是：_________________________。

⑸解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是51.9欧和51.8欧，第三次测量时，电流表和电压表的示数如图14所示，则该待测电阻的阻值为_____欧。

答案：奉贤：25. 某小组同学做“电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。

（1）他们正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。

闭合电键后，观察到电压表示数为6伏，电流表示数为0.58安。

接着移动变阻器的滑片，将滑片移动某一位置时，观察到电流表的示数如图15（a）所示，电压表的示数始终不变。

请根据上述现象判断实验过程中电压表示数不变的原因___________________________。

（2）经思考分析检查，他们重新正确连接电路，操作步骤正确。

闭合电键后，发现电压表指针所指的刻度与原先一致，电流表示数如图15（b）所示。

接着移动变阻器的滑片，观察到当电流表的示数如图15（a）所示，电压表的示数如图15（c）所示。

（3）请你根据上述实验过程中得到的数据将下表填写完整（电阻精确到0.1欧）电压（伏）电流（安）电阻（欧）电阻平均值（欧）1 0.5823答案：（1）. 电压表接在电源两端虹口：小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R X、电流表、电压表、滑动变阻器、电键及导线若干。

电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。

闭合电键S，两电流表的示数分别为0.9安和0.6安。

⑴求电源电压U。

⑵求通过电阻R2的电流I2。

⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。

求电阻R0的阻值。

答案：奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。

闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。

此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。

①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。

闭合电键S，两电流表的示数分别为0.8安和0.6安。

①求电源电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。

求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。

闭合电键S，电流表的示数为0.5安。

求：（1）电阻R1两端的电压。

（2）此时电阻R2消耗的电功率。

（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。

答案：静安：21．在图9所示的电路中，电源电压为6伏，电阻R 1的阻值为5欧，滑动变阻器R 2上标有“20欧 1安”字样。

闭合电键S 后，电路中的电流为0.3安。

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。

闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2a bA.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变VPL RS图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
