2020年上海市中考物理一模试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．如图所示的实验装置中，当单刀双掷开关向右合上时，接线柱1与2连通，同时与3断开；向左合上时，接线柱1与3连通，同时与2断开。
那么该实验装置................................... （）A．既可以研究电磁感应现象，又可以研究磁场对电流的作用B．既可以研究电磁感应现象，又可以研究电流的磁效应C．既可以研究磁场对电流的作用，又可以研究电流的磁效应D．不可以研究上述三种电磁现象中的任意一种2．声音的三个特征中，与距发声体远近有关的是（）A．音调B．响度C．音色D．音调和响度3．“闻其声而知其人”，这句话表明不同人发出的声音具有不同的 ................（）A．音调。
B．响度。
C．音色。
D．频率。
4．一种新型保险柜安装有声纹锁，只有主人说出事先设定的暗语才能打开，别人即使说出暗语也打不开锁。
这种声纹锁辨别主人声音的依据是（B）A．音调B．音色C．响度D．声速5．关于声现象，下列说法正确的是（）A．真空能传声B．只要物体在振动，我们就能听到声音C．我们能“听其声而知其人”，主要是因为不同的人声音的音色不同D．控制汽车尾气的排放指标可以有效减弱噪声.6．李强同学正在平面镜前欣赏自己的全身像（如图所示），此时他看到的全身像应是图中的7．如图，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R 2的滑片P 在中点，闭合开关S ，三只电表均有示数。
当滑片P 向左移动时，下列说法正确的是（ ） A 若电阻串联．①、③是电压表，则表②示数变大 B 若电阻串联，①、③是电压表，则表②示数不变 C 若电阻并联，①、③是电流表，则表②示数变小 D ．若电阻并联，①、③是电流表，则表②示数变大8．如图所示，将一只小电铃放在密闭的玻璃罩内，接通电路，可清楚地听到铃声，用抽气机逐渐抽去玻璃罩内的空气，将会发生：（ ） A ．电铃逐渐停止振动 B ．听到的铃声越来越响 C ．听到的铃声越来越轻 D ．听到的铃声保持不变。
电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20 1A”字样，所用电流表的表盘如图13（b）所示。
闭合电键后，滑片P移到某一位置时，电流表示数为1安。
求：（1）通过电阻R1的电流I1。
（2）滑动变阻器R2连入电路的阻值。
（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。
闵行：26. 在图16（a）所示的电路中，电源电压为18伏保持不变，电阻R2的阻值为10欧，滑动变阻器R1标有“201A”字样，电流表、电压表的表盘如图 16（b）所示。
闭合电键 S，求：（1）在移动变阻器滑片 P 的过程中，电压表V1 示数的最小值。
（2）如果用另一个电阻R0和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V2 并联在电源两端。
要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。
通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。
黄浦：22、在图12所示的电路中，电源电压为10伏且不变。
定值电阻的阻值为10欧，滑动变阻器上图13（a）（b）PR2SAR1标有“2A”字样。
闭合电键S①求通过的电流。
②通电10秒，求电流通过所做的功。
③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。
pS青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，R2的阻值电流表A的示数R00.6安R0+10欧0.4安R0+20欧只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V 量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。

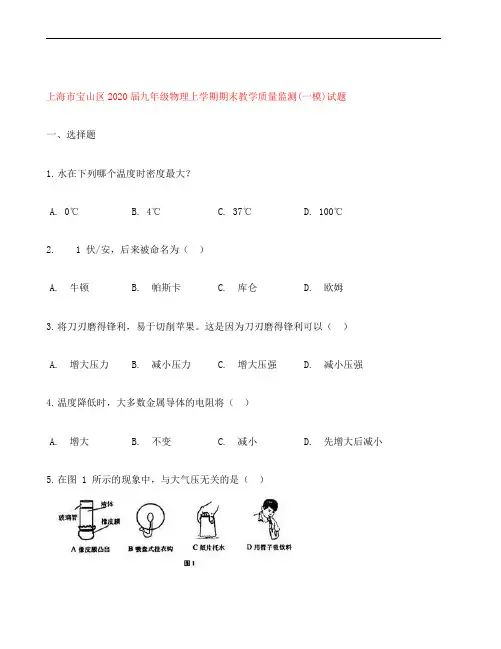

上海市宝山区2020届九年级物理上学期期末教学质量监测(一模)试题一、选择题1.水在下列哪个温度时密度最大？A. 0℃B. 4℃C. 37℃D. 100℃2. 1 伏/安，后来被命名为（）A. 牛顿B. 帕斯卡C. 库仑D. 欧姆3.将刀刃磨得锋利，易于切削苹果。
这是因为刀刃磨得锋利可以（）A. 增大压力B. 减小压力C. 增大压强D. 减小压强4.温度降低时，大多数金属导体的电阻将（）A. 增大B. 不变C. 减小D. 先增大后减小5.在图 1 所示的现象中，与大气压无关的是（）6.某楼道内的一只照明灯受到声控开关 S声（有声响时才闭合）和光敏开关 S光（有光照时才断开）的控制：白天人在楼道内走动，照明灯都不放光；只有到晚上时人在楼道里走动，照明灯才发光。
图 2 四个电路图中，能满足这种发光功能的是（）7.在图 3 所示的四个电路中，电源电压保持不变，闭合电路中的电键 S 后，当滑动变阻器R2的滑片 P 由中点向左端移动时，图中两电表数都变小的是（）8. 如图 4（a ）所示，质量、高度均相等的甲、乙两圆柱体放置在水平地面上。
现各自沿水平方向割去相同的厚度，并将割去部分叠放至对方剩余部分上表面的中央，如图 4（b ）所示。
若此时切去部分对剩余部分上表面的压力、压强分别为 F '甲、 F '乙、 p '甲、 p '乙，则A. F '甲= F '乙， p '甲> p '乙第 1 页 / 共 7 页B. F '甲= F '乙， p '甲= p '乙C. F '甲> F '乙， p '甲> p '乙D. F '甲< F '乙， p '甲> p '乙、二、填空题9. 上海地区家用照明电路的电压为____伏。
电视机与电热水壶是_____的（选取“串联”或“并联”），它们正常工作时，通过电视机的电流_____通过电热水壶的电流（选填“大于”、“等于”或“小于”）10. 自然界中金属锂的密度为 0.534 ⨯103千克/米3，合______克/厘米3，读作_______；1厘米3的金属锂的质量为______千克11. 生活中蕴含着很多物理知识：冬季裸露在户外的自来水管时常会“冻裂”，这是因为当水遇冷结冰，密度会变____，导致体积要变大，将水管涨破；洒水壶是利用______原理工作的；热气球是利用加热球内的空气，使球内空气的密度小于球外的空气密度以产生_____力飞行12.2020 年 12 月 11 日，正在西南印度洋进行大洋考察的“深海勇士”号载入潜水器（如图 5 所示）完成第 100 次下潜。

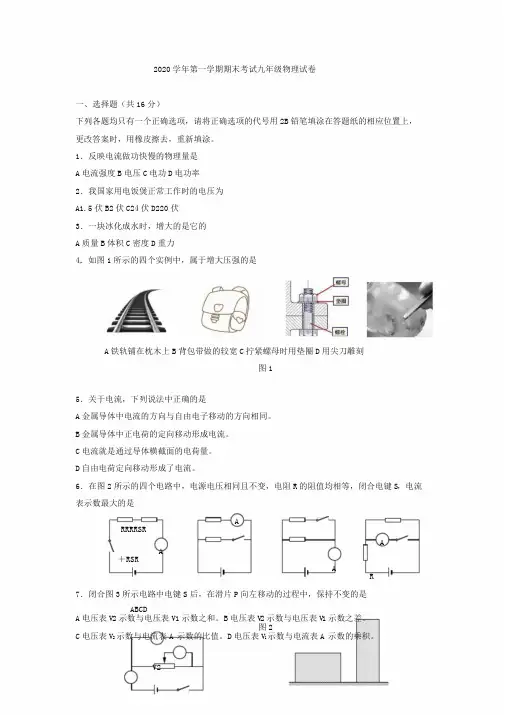

2020学年第一学期期末考试九年级物理试卷一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．反映电流做功快慢的物理量是A电流强度B电压C电功D电功率2．我国家用电饭煲正常工作时的电压为A1.5伏B2伏C24伏D220伏3．一块冰化成水时，增大的是它的A质量B体积C密度D重力4．如图1所示的四个实例中，属于增大压强的是A铁轨铺在枕木上B背包带做的较宽C拧紧螺母时用垫圈D用尖刀雕刻图15．关于电流，下列说法中正确的是A金属导体中电流的方向与自由电子移动的方向相同。
B金属导体中正电荷的定向移动形成电流。
C电流就是通过导体横截面的电荷量。
D自由电荷定向移动形成了电流。
6．在图2所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数最大的是ARRRRSRAA＋RSRAR7．闭合图3所示电路中电键S后，在滑片P向左移动的过程中，保持不变的是ABCDA电压表V2示数与电压表V1示数之和。
B电压表V2示数与电压表V1示数之差。
图2C电压表V2示数与电流表A示数的比值。
D电压表V1示数与电流表A示数的乘积。
V2P V1 乙甲RAS图3 S甲＞S乙h甲＜h乙图48．如图切去部4所示，甲、乙两个均匀实心长方体物块放置在水平地面上。
现各自沿水平方向分，且将切去部分叠放到对方上面，此时甲、乙对地面的压强分别为p 甲、p乙。
则下列做法中，符合实际的是A如果它们原来的压力相等，切去相等质量后，p甲一定大于p乙B如果它们原来的压力相等，切去相等厚度后，p甲一定小于p乙C如果它们原来的压强相等，切去相等质量后，p甲可能大于p乙D如果它们原来的压强相等，切去相等厚度后，p甲一定大于p乙二、填空题（共26分）请将结果填入答题纸的相应位置。
_____⑵_____有关，还跟9．压力能使受力面发生_______⑴__。
压力产生的这一效果不仅跟⑶_____________有关。
2020年上海市宝山区中考一模物理试卷一、单选题1．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是A．该凸透镜的焦距是16cmB．当u=12cm时，在光屏上能得到一个缩小的像C．当u=20cm时成放大的像．投影仪就是根据这一原理制成的D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小2．如图所示，闭合开关S时，小电灯L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列判断中可能的是A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路3．如图所示，木块a放在粗糙水平桌面上，木块b放在木块a上面，在水平拉力F作用下一起向右做匀速直线运动，空气阻力不计，下列判断正确的是A．拉力F和a受到的摩擦力大小不相等B．b在水平方向上不受力C．a受到的重力和地面对a的支持力是一对平衡力D．b在水平方向上受到向左的摩擦力4．小明自学“生活用电”的知识后，归纳了几点，正确的是（）A．在电路电流过大时保险丝会自动熔断B．安全用电原则是：不接触高压带电体、不靠近低压带电体C．电灯的开关必须接在零线(中性线)与电灯之间D．使用测电笔时必须用手接触笔尖金属体5．夏天，海边的昼夜温差小，这是因为水的比热容较大,下列现象中不能反映水的这一特性的是A．炎热的夏天常常在教室的地面上洒水B．北方春天的夜晚，农民往田里灌水以防秧苗冻坏C．汽车发动机的冷却循环系统用水做工作物质D．城区建造人工湖以降低“热岛效应”造成的夏季高温6．某实验小组在探究“浮力大小跟排开液体所受重力的关系”时，做了如图所示的四次测量，弹簧测力计的示数分别为F1、F2、F3和F4，则( )A．F浮＝ F3－ F1B．F浮＝ F4－ F1C．F浮＝F3－ F2D．F浮＝ F2－ F47．为响应国家严禁在公共场所吸烟的规定，某同学没计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大．当电流表示数减小至某一值时，装置报警S闭合后，当有烟雾遮挡射向R的激光时（）A．R0两端电压增大B．电路消耗的总功率增大C．电压表与电流表的示数之比增大D．增大R0的阻值，可使装置在更高浓度烟雾下才报警8．物理知识在平时的生产、生活中有广泛的应用．下列说法不正确的是A．人们使用电磁继电器，可以利用高压控制电路来控制低压工作电路B．为便于把吸管插入软包装饮料盒内，吸管插入端被削尖，这样可增大压强C．医院里常用紫外线灯杀菌D．飞机机翼横截面的形状上下不对称可以使飞机在飞行中获得向上的升力二、填空题9．如图所示，在电磁铁的正上方用弹簧挂一条形磁铁．当开关闭合后，条形磁铁与电磁铁的相互作用为___（填“吸引”或“排斥”）．当滑片P从b端到a端的滑动过程中，弹簧的长度会变___（填“长”或“短”）10．某个用电器上标有“6V”字样，已知它的电流随电压变化的图象如图所示．根据该图象，可以求出：该用电器的电阻是_____Ω，它的额定功率是_____W．11．请分析以下两个有关能量形式的问题。

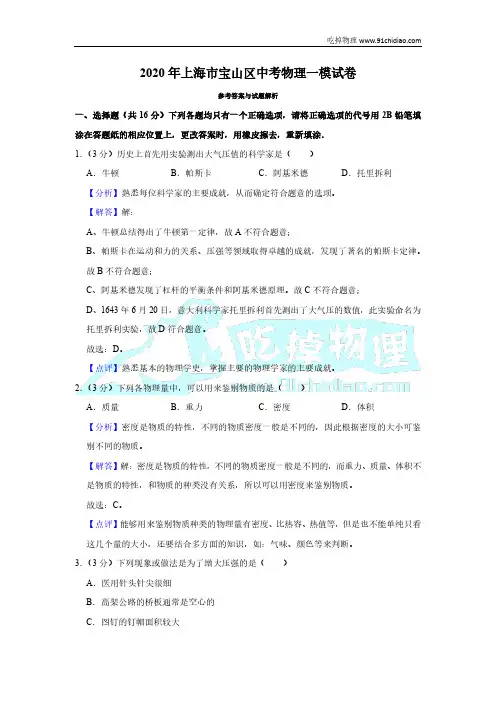

2020年上海市宝山区中考物理一模试卷参考答案与试题解析一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂．1．（3分）历史上首先用实验测出大气压值的科学家是（）A．牛顿B．帕斯卡C．阿基米德D．托里拆利【分析】熟悉每位科学家的主要成就，从而确定符合题意的选项。
【解答】解：A、牛顿总结得出了牛顿第一定律，故A不符合题意；B、帕斯卡在运动和力的关系、压强等领域取得卓越的成就，发现了著名的帕斯卡定律。
故B不符合题意；C、阿基米德发现了杠杆的平衡条件和阿基米德原理。
故C不符合题意；D、1643年6月20日，意大利科学家托里拆利首先测出了大气压的数值，此实验命名为托里拆利实验，故D符合题意。
故选：D。
【点评】熟悉基本的物理学史，掌握主要的物理学家的主要成就。
2．（3分）下列各物理量中，可以用来鉴别物质的是（）A．质量B．重力C．密度D．体积【分析】密度是物质的特性，不同的物质密度一般是不同的，因此根据密度的大小可鉴别不同的物质。
【解答】解：密度是物质的特性，不同的物质密度一般是不同的，而重力、质量、体积不是物质的特性，和物质的种类没有关系，所以可以用密度来鉴别物质。
故选：C。
【点评】能够用来鉴别物质种类的物理量有密度、比热容、热值等，但是也不能单纯只看这几个量的大小，还要结合多方面的知识，如：气味、颜色等来判断。
3．（3分）下列现象或做法是为了增大压强的是（）A．医用针头针尖很细B．高架公路的桥板通常是空心的C．图钉的钉帽面积较大D．大型载重卡车按有较多车轮【分析】压强大小跟压力和受力面积大小有关。
增大压强的方法：在压力一定时，减小受力面积来增大压强；在受力面积一定时，增大压力来增大压强；减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来减小压强，据此分析回答。
【解答】解：A、医用针头针尖很细，是在压力一定时，通过减小受力面积来增大压强，故A符合题意；B、高架公路的桥板通常是空心的，质量小、重力小，产生的压力小，在受力面积一定时，通过减小压力可以减小对公路的压强，故B不合题意；C、图钉的钉帽面积较大，是在压力一定时，通过增大受力面积来减小压强，故C不合题意；D、大型载重卡车按有较多车轮，是在压力一定时，通过增大受力面积来减小压强，故D不合题意。

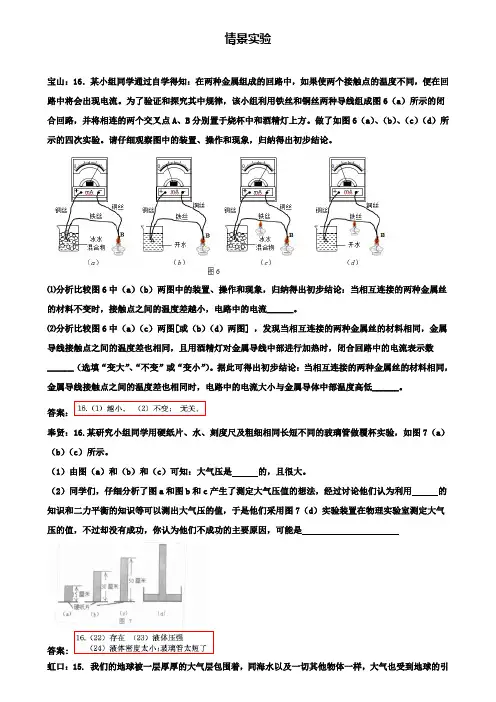

情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。
为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。
做了如图6（a）、（b）、（c）（d）所示的四次实验。
请仔细观察图中的装置、操作和现象，归纳得出初步结论。
⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。
⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。
据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。
奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。
知识和二力平衡的知识等可以测出大气压的值，于是他们采用图7（d）实验装置在物理实验室测定大气:虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。
地球上海拔高度越高，大气越稀薄。
①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。
他的依据是：大气受到地球引力作用，__________________。
②根据上述信息及所学液体压强的相关知识，公式P=F/S 、P=ρgh 中不能用来计算大气压强的是________，理由是_______________________________________。

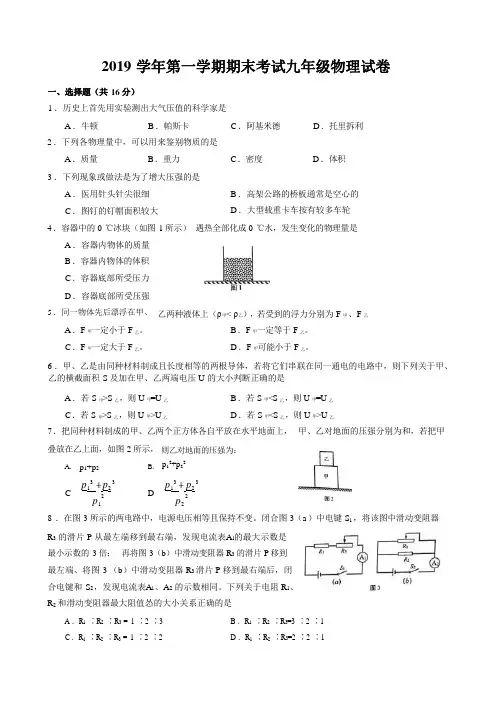

2019161 ．历史上首先用实验测出大气压值的科学家是A ．牛顿B ．帕斯卡C ．阿基米德D ．托里拆利 2 ．下列各物理量中，可以用来鉴别物质的是 A ．质量 B ．重力 C ．密度 D ．体积3 ．下列现象或做法是为了增大压强的是A ．医用针头针尖很细 C ．图钉的钉帽面积较大B ．高架公路的桥板通常是空心的 D ．大型载重卡车按有较多车轮4 ．容器中的 0 ℃冰块（如图 1 所示） 遇热全部化成 0 ℃水，发生变化的物理量是A ．容器内物体的质量B ．容器内物体的体积C ．容器底部所受压力D ．容器底部所受压强 5 ．同一物体先后漂浮在甲、 A ．F 甲一定小于 F 乙。
C ．F 甲一定大于 F 乙。
乙两种液体上（ρ 甲< ρ 乙），若受到的浮力分别为 F 甲 、F 乙B ．F 甲一定等于 F 乙。
D ．F 甲可能小于 F 乙。
6 ．甲、乙是由同种材料制成且长度相等的两根导体，若将它们串联在同一通电的电路中，则下列关于甲、 乙的横截面积 S 及加在甲、乙两端电压 U 的大小判断正确的是A ．若 S 甲>S 乙 ，则 U 甲=U 乙C ．若 S 甲>S 乙 ，则 U 甲>U 乙 B ．若 S 甲<S 乙 ，则 U 甲=U 乙D ．若 S 甲<S 乙 ，则 U 甲>U 乙7 ．把同种材料制成的甲、乙两个正方体各自平放在水平地面上， 叠放在乙上面，如图 2 所示， 则乙对地面的压强为：p 12+p 22p1 p22 p2A ．．p 1+p 2p1 p22 p1B ．．甲、乙对地面的压强分别为和，若把甲8 ．在图 3 所示的两电路中，电源电压相等且保持不变。
闭合图 3 （a ）中电键 S 1 ，将该图中滑动变阻器 R 3 的滑片 P 从最左端移到最右端，发现电流表A l 的最大示数是 最小示数的 3 倍； 再将图 3 （b ）中滑动变阻器 R 3 的滑片 P 移到 最左端、将图 3 （b ）中滑动变阻器 R 3 滑片 P 移到最右端后，闭 合电键和 S 2 ，发现电流表A l 、A 2 的示数相同。

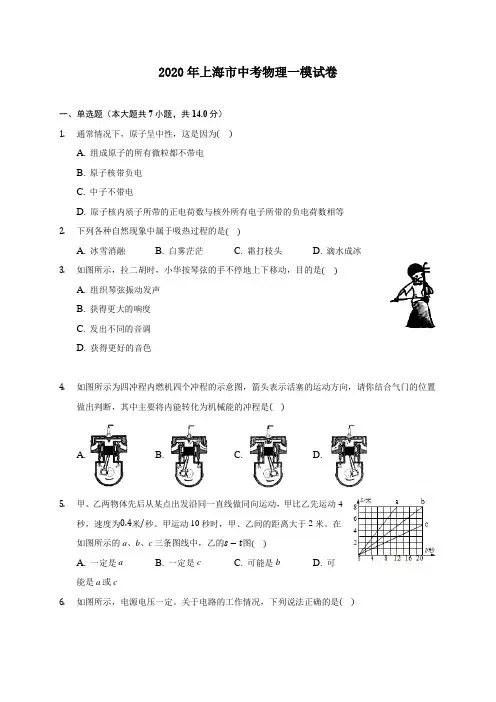

2020年上海市中考物理一模试卷一、单选题（本大题共7小题，共14.0分）1.通常情况下，原子呈中性，这是因为()A. 组成原子的所有微粒都不带电B. 原子核带负电C. 中子不带电D. 原子核内质子所带的正电荷数与核外所有电子所带的负电荷数相等2.下列各种自然现象中属于吸热过程的是()A. 冰雪消融B. 白雾茫茫C. 霜打枝头D. 滴水成冰3.如图所示，拉二胡时，小华按琴弦的手不停地上下移动，目的是()A. 组织琴弦振动发声B. 获得更大的响度C. 发出不同的音调D. 获得更好的音色4.如图所示为四冲程内燃机四个冲程的示意图，箭头表示活塞的运动方向，请你结合气门的位置做出判断，其中主要将内能转化为机械能的冲程是()A. B. C. D.5.甲、乙两物体先后从某点出发沿同一直线做同向运动，甲比乙先运动4秒，速度为0.4米/秒。
甲运动10秒时，甲、乙间的距离大于2 米。
在如图所示的a、b、c三条图线中，乙的s−t图()A. 一定是aB. 一定是cC. 可能是bD. 可能是a或c6.如图所示，电源电压一定。
关于电路的工作情况，下列说法正确的是()A. 同时闭合两个开关，两只灯泡电流是相同的B. 若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C. 若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D. 若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏7.如图所示，三个材料相同，但粗细、长短都不相同的均匀实心铁制圆柱体竖直放在水平地面上，对地面压强较小的是()A. 甲铁柱B. 乙铁柱C. 丙铁柱D. 无法确定二、填空题（本大题共7小题，共21.0分）8.上海地区家庭电路中，电压为______伏，教室里的日光灯与电风扇是______连接(选填“串联”或“并联”)，教室里工作的用电器越多，电路的总电阻越______，它们工作时的用电量用______表测量。
9.体育运动中蕴含很多物理知识：运动员挥拍用力击打乒乓球主要是为了改变球的______；射箭运动员用力拉弓主要是为了改变弓的______；短跑运动员跑到终点时由于具有惯性，仍要保持原有的______继续向前运动。
宝山区2020年第一学期九年级理化一模卷考生注意:1.试卷中的第1~20题为物理部分，第21~41题为化学部分。
2.试卷满分120分，考试时间100分钟。
3.按要求在答题纸上作答，在试卷、草稿纸上答题一律无效。
物理部分一、选择题（共12分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂.1.在国际单位制中，电荷量的单位是（）A.库仑B. 安培C. 伏特D. 欧姆【答案】A2.下列实例中，属于增大压强的是（）A.坦克装有履带B. 在铁轨下铺设枕木B.刀刃磨得锋利 D. 滑雪时人站在雪橇上【答案】C3.两个电阻R1、R2并联连接，且R1 >R2。
电阻R1、R2两端的电压分别为U1、U2,通过的电流分别为I1、I2，则下列判断中正确的是（）A. I1 =I2，U1 >U2B. I1 >I2，U1 =U2C. I1 =I2，U1 <U2D. I1 <I2，U1 =U2【答案】D4.一支粉笔使用一段时间后，这支粉笔的质量、密度的变化情况是（）A.质量变小，密度变小B.质量变小，密度不变C.质量不变，密度变小D.质量不变，密度不变【答案】B5.用图1电路“测量电阻R的阻值”。
为了改变电阻R两端的电压，有三种方案可选：甲：改变接入MN的串联电池的个数；乙：将电池与不同阻值的电阻串联接入MN；丙：将电池与滑动变阻器串联接入MN，改变滑动变阻器滑片的位置。
其中可行的方案是（）A.仅有甲可行B.仅有丙可行C.仅甲、丙可行D.甲、乙、丙都可行【答案】D6.如图2，两个完全相同的容器中分别装有甲和乙两种不同的液体。
下列判断正确的是（）A.若甲和乙对容器底部的压强相等，则甲的密度小于乙的密度B.若甲和乙对容器底部的压强相等，则甲的质量小于乙的质量C.若甲和乙的质量相等，则甲的密度小于乙的密度D.若甲和乙的质量相等，则甲对容器底部的压强小于乙对容器底部的压强【答案】B二、填空题（共22分）7.教室里电风扇正常工作时的电压为（1）伏；电风扇与日光灯之间是（2）连接（选填“串联”或“井联”）；电视机正常工作时的电流约为500 （3）（填写单位）。
上海市宝山区中考物理一模试卷一、选择题（共16分下列各题均只有一个正确选项）1．下列单位中，属于电荷量单位的是（）A．安培B．库仑C．伏特D．欧姆2．质量约为1千克的物体是（）A．一张交通卡 B．一位初中生 C．一升水D．一只鸡蛋3．下列各物理量中，能影响导体电阻大小的是（）A．电压B．电流C．密度D．温度4．下列器材或装置中，不是利用连通器原理进行工作的是（）A．船闸B．针筒C．锅炉液位计 D．茶壶5．关于密度、质量和体积的关系，下列说法中正确的是（）A．密度与质量成正比B．密度与体积成反比C．某种物质，质量与体积成正比D．不同物质，质量与密度成反比6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S后，电压表示数最小的是（）A．B．C．D．7．如图所示，闭合电键S，向右移动滑片P，保持不变的是（）A．电流表A的示数B．电压表V1的示数C．电压表V2示数与电流表A示数的乘积D．电压表V1示数与电流表A示数的比值8．如图所示，底面积不同的圆柱形容器A和B分别盛有质量相等的甲、乙两种液体，此时两液面齐平．若从两容器中分别抽出部分液体后，两液面仍保持齐平，则此时液体对各自容器底部的压强p A、p B和压力F A、F B的关系是（）A．p A＜p B，F A=F B B．p A＜p B，F A＞F B C．p A＞p B，F A=F B D．p A＞p B，F A＜F B二、填空题（共26分）9．物体间挤压产生的形变效果是由物体单位面积上受到的决定的．物体某个面上受到的压力跟该受力面积的比值就等于物体受到的；1帕等于牛/米2．10．上海市家庭照明电路的电压是伏；厨房里的电水壶与节能灯之间的连接方式是的（选填“并联”或“串联”），正常工作时，通过它们的电流是的（选填“相同”或“不相同”）．11．护士在使用注射器吸取药液时，先将活塞推到针筒底部，这是为了，然后将针尖浸入药液中，利用吸取药液；现今医院对患者进行静脉抽血时，将贮血管做成真空（低压）的，它是利用让血液自动进入管内．12．滑动变阻器是通过改变导体的来改变电阻，从而改变电路中的电流．某滑动变阻器上标有“100Ω 1A”的字样，其中100Ω表示，1A表示．13．某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量为6库，通过该导体的电流为安，它的电阻为欧．当它两端的电压降到4伏时，通过它的电流又为安．14．如图所示，重为5牛的实心金属球挂在弹簧测力计下，把它全部浸入装水的容器中不动（不触底），弹簧测力计示数变为1牛，此时金属球受到的浮力大小为牛，金属球所受的浮力与拉力的合力大小为牛，方向．15．在如图所示的电路中，电源电压保持不变．已知灯L、电阻R可能出现了故障，闭合电键S后：①若发现灯L发光，则三个电表中示数一定等于零的是表．②若发现灯L不发光，且两个电压表示数相等（都不为零），则故障是．16．为了“探究由光敏电阻的阻值特性与照射的光线种类的关系”，某小组同学利用由硫化镉半导体材料制成的光敏电阻、电压恒定的电源、电流表、电键和导线组成电路，并用强度相同的不同光波，做了如图（a）、（b）、（c）所示的三次实验．请仔细观察比较图中的装置、操作和现象，然后归纳得出初步结论．①比较（a）和（b）两图可以发现：在电压一定时，用强度相同的可见光线或红外光线照射到由硫化镉半导体材料制成的光敏电阻上，通过光敏电阻的电流强度是的，因此该光敏电阻的电阻值与是否照射红外光线关．②比较（a）和（c）两图可以发现：．③根据上述研究情况，请你提出一个进一步研究的问题．三、作图题（共6分）17．重为6牛的小球静止在水平地面上，请在如图中用力的图示法画出小球对地面的压力F．18．在如图中，从电源、电流表和电压表三个元件符号中挑选两个，分别填进电路图的空缺处．要求电键S闭合后：（a）电流方向如图所示；（b）滑片P向左移动时，电表示数变小．四、计算和简答题（共24分）19．3D打印常在工业设计等领域被用于制造模型．某同学选用如图甲所示的ABS塑料来打印自己设计的作品，如图乙所示．（1）已知体积为10厘米3ABS塑料的质量为10.5克，求这种材料的密度ρ；（2）若用该材料打印出来作品的质量是42克，求消耗该材料的体积V．20．一木块漂浮在水面上，其浸入水中的体积为2×10﹣4米3．求木块受到的浮力F浮．21．如图甲所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“10Ω2A”字样，闭合电键S 后，电流表A1的示数为0.6安．（1）求电源电压U．（2）若将另一只电流表A2串联接入该电路a、b或c中的某一处，移动滑动变阻器R2的滑片P至某一处，使电流表A2的指针停留在如图乙所示的位置．请指出电流表A2所有可能连接的位置，并计算出此时变阻器接入电路的阻值R2．22．如图所示，一个高为1米、底面积为5×10﹣2米2的轻质薄壁圆柱形容器放在水平地面上，且容器内盛有0.8米深的水．．（1）求水对容器底部的压强p水×103千克/米3，ρ乙=1×103千克/（2）若将体积都为0.02米3的甲乙两个实心小球（ρ甲=0.5米3），先后慢慢地放入该容器中的水里，当小球静止时，容器对地面的压强是否相等？若相等，请计算出该压强的大小；若不相等，请通过计算说明理由．五、实验题（共18分）23．如图甲所示的是实验的装置，它可以用来测定；如图乙所示测量工具的名称为，如用它来进行测量，须将它的“”接线柱（选填“﹣”、“5”或“15”）应与被测导体靠近电源负极的一端相连．24．某同学做“测定石块的密度”实验，他设计的实验报告如下（部分），请填写该实验报告空格处的内容．25．根据“用电流表、电压表测电阻”的实验，完成下列要求．（1）实验原理．（2）小张同学依照如图甲电路图正确连接器材，闭合电键后，两电表示数如图乙所示，则记录的数据是I x=安，U x=伏，计算出R x=欧；为了减小误差进行多次测量，因此接下去小张同学要进行的主要操作是：．（3）小姜同学依照如图丙电路图连接器材，且将滑片移到变阻器一端，闭合电键S后，两电表都有示数；但移动滑片时，两电表示数都不变化．产生这一现象的原因可能是：．26．某小组四位同学通过实验探究并联电路的电阻特性，他们的研究过程如下：（1）猜想和问题：他们在完成“电流表、电压表测电阻”后，接着又将另一电阻R2并接在电阻R1两端，如图所示，再次闭合电键后，发现电压表示数几乎不变，电流表示数变化了一点．据此现象，他们提出：（i）由R1 R2两个电阻组成的并联电路与导体一样，也具有阻碍电流通过的本领．（ii）问题：两个电阻R1 R2并联在一起后，这段电路的总电阻与每个导体的电阻之间会存在怎样的数量关系呢？（2）探究：他们利用图所示的电路继续实验，先后将两个阻值已知的电阻并接在电路AB两点上，用电流表、电压表测出相应的总电流和总电压，并用公式R=计算出对应的总电阻．他们将有关的实验数据记录在如表中．实验序号R1（欧）R2（欧）R （欧）1 20 20 102 20 10 6.73 20 5 44 105 3.3①通过交流各自的实验数据，大家初步分析比较表一中实验序号1、2、3或4中的数据，比较R与R1（或R2）的大小，得出定性结论：并联电路的总电阻总比电路中的任何一条分路中的电阻要．②分析实验序号1、2与3（或3与4）中R1、R2和R的变化情况，得出初步结论：当并联电路中一条分路上的电阻不变时，其总电阻会随另一分路上的电阻．③甲同学分析表一第二行（实验序号1）中R与R1（或R2）的大小，认为“并联电路的总电阻一定等于某一条分路电阻的一半”．你认为甲同学的分析归纳方法和得出的结论是否正确合理？说出你判断的理由．．④经过多次计算和比较，最后大家对表一中每个电阻计算其倒数值，得到数据如表最后三列所示．实验序号R1（欧）R2（欧）R （欧）（欧﹣1）（欧﹣1）（欧﹣1）1 20 20 10 0.05 0.05 0.12 20 10 6.7 0.05 0.1 0.153 20 54 0.05 0.2 0.254 105 3.3 0.1 0.2 0.3进一步分析比较表二中实验序号1、2、3或4中最后三列得到的各电阻倒数之间的大小关系，归纳得到它们间的定量关系是：．上海市宝山区中考物理一模试卷参考答案与试题解析一、选择题（共16分下列各题均只有一个正确选项）1．下列单位中，属于电荷量单位的是（）A．安培B．库仑C．伏特D．欧姆【考点】电量及其计算．【分析】物理学中各个物理量都有自己的国际单位，根据各物理量对应的单位进行判断即可．【解答】解：A、安培（A）是电流的国际单位，故A不符合题意；B、库仑（C）是电荷量的国际单位，故B符合题意；C、伏特（V）是电压的国际单位，故C不符合题意；D、欧姆（Ω）是电阻的国际单位，故D不符合题意．故选：B．2．质量约为1千克的物体是（）A．一张交通卡 B．一位初中生 C．一升水D．一只鸡蛋【考点】质量的估测．【分析】首先要对选项中涉及的几个物体的质量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或计算，排除与生活实际相差较远的选项，找出符合生活实际的答案．【解答】解：A、一张交通卡的质量在10g左右，达不到1kg；故A不正确；B、一位初中生的质量在50kg左右，远远大于1kg；故B不正确；C、1升（即0.001m3）水的质量为：m=ρV=1000kg/m3×0.001m3=1kg；故C正确；D、一只鸡蛋的质量大约在50g左右，达不到1kg；故D不正确．故选C．3．下列各物理量中，能影响导体电阻大小的是（）A．电压B．电流C．密度D．温度【考点】影响电阻大小的因素．【分析】导体电阻大小的影响因素：导体的材料、长度、横截面积和温度．电阻是导体的一种特性，和导体中的电流、导体两端的电压、导体密度的大小无关．【解答】解：导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的电流、导体两端的电压、导体密度的大小无关，故ABC错误，D正确．故选D．4．下列器材或装置中，不是利用连通器原理进行工作的是（）A．船闸B．针筒C．锅炉液位计 D．茶壶【考点】连通器原理．【分析】连通器的结构特征是上端开口、底部连通，判断是不是连通器要根据这两个特征．【解答】解：A、打开船闸的一端，船闸里的水位逐渐与外面相等，外面的船就可以开进船闸．然后把这一端船闸关闭．然后打开另一端的船闸，船闸里的水位逐渐与外面相等．船就可以开到另一端去，利用了连通器，故A不符合题意．B、吸取药液时，将针口插入药液后，向外拔活塞，使管内的气体体积增大，气压减小，药液就被管外的大气压压进管内．与连通器无关．故B符合题意；C、锅炉液位计的上、下两端分别与锅筒的蒸汽空间、水空间直接连接，因此水位计中水位与锅炉水位是一致的，水位计中的水位变化即为锅筒中水位的变化，利用了连通器，故C不符合题意．D、茶壶的壶嘴与壶身底部相通，上端开口，壶嘴和壶身在同一高度，倒满水后，液面相平，利用了连通器，故D不符合题意．故选B．5．关于密度、质量和体积的关系，下列说法中正确的是（）A．密度与质量成正比B．密度与体积成反比C．某种物质，质量与体积成正比D．不同物质，质量与密度成反比【考点】密度及其特性．【分析】根据密度公式的变形公式所反映出的质量、体积和密度的关系进行解答．【解答】解：（1）根据密度的性质可知密度是物质的一种特性，不随物质的质量、体积改变而改变，故AB错误；（2）由ρ=可知，当密度一定时，质量与体积成正比，故C正确；（3）不同的物质密度一般不同，由m=ρV可知，质量一定时，物质密度越大，质量越大，质量与密度成正比，故D错误．故选：C．6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S后，电压表示数最小的是（）A．B．C．D．【考点】欧姆定律的应用．【分析】分析各图中的电路结构和电压表所测物理量，根据电路特点分析即可．【解答】解：串联电路中电源电压等于各部分电路两端电压之和；并联电路中各支路两端电压都等于电源电压．由图A知，两电阻串联，闭合电键S后，电压表测电源电压；由图B知，两电阻串联，闭合电键S后，电压表测上面电阻两端的电压；由图C知，两电阻串联，电压表测上面一个电阻两端的电压，闭合电键S后，上面的电阻短路，所以示数为0；由图D知，两电阻并联，闭合电键S后，电压表测电源电压．由以上分析可知C中电压表示数最小．故选C．7．如图所示，闭合电键S，向右移动滑片P，保持不变的是（）A．电流表A的示数B．电压表V1的示数C．电压表V2示数与电流表A示数的乘积D．电压表V1示数与电流表A示数的比值【考点】欧姆定律的应用．【分析】由电路图可知，电阻R与滑动变阻器R′串联，电流表A测电路中电流，电压表V1测定值电阻两端的电压，电压表V2测总电压；根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流和R两端的电压变化，根据串联电路的电压特点可知电压表V2示数的变化；然后判断电压表V2示数与电流表A示数的乘积的变化；电压表V1示数与电流表A示数的比值的变化．【解答】解：由电路图可知，电阻R与滑动变阻器R′串联，电流表A测电路中电流，电压表V1测定值电阻两端的电压，电压表V2测总电压；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路中的电阻变小，电路中的总电阻变小，根据I=可知，电路中的电流变大，即电流表A的示数变大，故A错误；根据U=IR可知，定值电阻R两端的电压变大，所以电压表V1的示数变大，故B错误；因为电路中总电压不变，所以电压表V2示数不变，电压表V2示数与电流表A示数的乘积变大，故C错误；电压表V1示数与电流表A示数的比值为定值电阻R的阻值，所以电压表V1示数与电流表A 示数的比值不变，故D正确．故选D．8．如图所示，底面积不同的圆柱形容器A和B分别盛有质量相等的甲、乙两种液体，此时两液面齐平．若从两容器中分别抽出部分液体后，两液面仍保持齐平，则此时液体对各自容器底部的压强p A、p B和压力F A、F B的关系是（）A．p A＜p B，F A=F B B．p A＜p B，F A＞F B C．p A＞p B，F A=F B D．p A＞p B，F A＜F B【考点】压强大小比较；压力及重力与压力的区别．【分析】甲乙质量相等，对容器底的压力（F=G=mg）相等；A的底面积大，根据p=分析液体对各自容器底部的压强p A、p B的关系；若从两容器中分别抽出部分液体后，两液面仍保持齐平，则和原来的情况相同．【解答】解：（1）甲乙两种液体质量相等，此时两液面齐平．因为是圆柱形容器，对容器底的压力F=G=mg，所以甲乙对容器底的压力相等，即F A=F B；由于A的底面积大，由p=可得，A对容器底的压强小；即p A＜p B，（2）若从两容器中分别抽出部分液体后，因为两液面仍保持齐平，所以和未抽出时的情况相同，即p A＜p B，F A=F B．故选A．二、填空题（共26分）9．物体间挤压产生的形变效果是由物体单位面积上受到的压力决定的．物体某个面上受到的压力跟该受力面积的比值就等于物体受到的压强；1帕等于1牛/米2．【考点】压强．【分析】压力是指垂直压在物体表面上的力，其作用效果与压力大小和受力面积大小有关；压强是指物体单位面积上受到的压力，其公式为p=，单位是帕斯卡，简称帕，用符号Pa表示．【解答】解：压力是指垂直作用在物体表面并指向表面上的力；物体单位面积受到的压力叫压强，压强是表示压力的作用效果的物理量，物体间挤压产生的形变效果是由物体单位面积上受到的压力决定的，压强的国际单位是帕斯卡．1帕等于1牛/米2．故答案为：压力；压强；1．10．上海市家庭照明电路的电压是220伏；厨房里的电水壶与节能灯之间的连接方式是并联的（选填“并联”或“串联”），正常工作时，通过它们的电流是不相同的（选填“相同”或“不相同”）．【考点】家庭电路工作电压、零线火线的辨别方法；串联电路和并联电路的辨别．【分析】（1）我国照明电路的电压是220V，所以在照明电路中工作的用电器，正常工作电压基本都是220V；（2）照明电路中各用电器之间是并联的，用电器和控制本用电器的开关是串联的．（3）并联电路中，各支路两端的电压相同，但电流一般不同．【解答】解：（1）我国家庭照明电路的电压是220伏；（2）厨房里的电水壶与节能灯之间工作时互不影响，所以它们的连接方式是并联的；（3）电水壶与节能灯的规格不同（电功率不同），正常工作时，通过它们的电流是不相同的．故答案为：220；并联；不相同．11．护士在使用注射器吸取药液时，先将活塞推到针筒底部，这是为了排尽空气，然后将针尖浸入药液中，利用大气压吸取药液；现今医院对患者进行静脉抽血时，将贮血管做成真空（低压）的，它是利用液体压强让血液自动进入管内．【考点】大气压的综合应用；液体的压强的特点．【分析】（1）针筒吸药液这一现象中，药液不是吸上去的，而是被大气压压上去的．推下活塞，排除注射器里面的空气后再提起活塞的目的是为了使针筒内的气压小于外界大气压．（2）我们身体血管中的血液是液体，存在着压强，根据我们对血压的了解来作答．【解答】解：（1）将注射器的活塞推到针筒底部，将针筒内的空气排出，再向上提起活塞时，针筒内的体积增大，压强减小，药液在外界大气压的作用下被压入针筒内．（2）真空采血管在组装后应保持一定的负压，即真空试管内气体的压强低于大气压，针头插入检查者的静脉时，在检查者血压的压力下，血液流入真空采血管，利用了液体压强．故答案为：排尽空气；大气压；液体压强．12．滑动变阻器是通过改变导体的长度来改变电阻，从而改变电路中的电流．某滑动变阻器上标有“100Ω 1A”的字样，其中100Ω表示其最大阻值为100Ω，1A表示允许通过它的最大电流是1A．【考点】滑动变阻器的使用．【分析】（1）变阻器的原理：改变连入电路的电阻线的长度，改变连入电路的电阻阻值，改变电路中的电流．（2）滑动变阻器标有“100Ω、1A”，标明最大电阻值和允许通过的最大电流．【解答】故答案为：（1）滑动变阻器是通过改变导体的长度来改变电阻，从而改变电路中的电流．（2）滑动变阻器上标有“100Ω 1A”的字样，其中100Ω表示其最大阻值为100，1A表示允许通过它的最大电流是1A．故答案为：长度；其最大阻值为100Ω；允许通过它的最大电流是1A．13．某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量为6库，通过该导体的电流为0.6安，它的电阻为10欧．当它两端的电压降到4伏时，通过它的电流又为0.4安．【考点】电量及其计算；欧姆定律的应用．【分析】（1）知道时间和通过该导体横截面的电荷量，根据I=求出通过导体的电流，然后根据欧姆定律的变形公式R=求出导体的电阻；（2）知道导体两端的电压和导体的电阻，根据欧姆定律I=求出通过导体的电流．【解答】解：通过导体的电流：I===0.6A．由I=得，导体的电阻：R===10Ω．当它两端的电压U′=4V，则通过导体的电流：I′===0.4A．故答案为：0.6；10；0.4．14．如图所示，重为5牛的实心金属球挂在弹簧测力计下，把它全部浸入装水的容器中不动（不触底），弹簧测力计示数变为1牛，此时金属球受到的浮力大小为4牛，金属球所受的浮力与拉力的合力大小为5牛，方向竖直向上．【考点】浮力大小的计算；力的合成与应用．【分析】（1）利用称重法求出实心金属球受到的浮力；（2）同一直线上力的合成：当两力在同一直线上，方向相同时，合力等于二力之和，合力方向与分力方向相同．【解答】解：金属球受到的浮力：F浮=G﹣F示=5N﹣1N=4N；金属球受到的浮力与拉力的合力F+F示=4N+1N=5N，方向竖直向上．合=G故答案为：4；5；竖直向上．15．在如图所示的电路中，电源电压保持不变．已知灯L、电阻R可能出现了故障，闭合电键S后：①若发现灯L发光，则三个电表中示数一定等于零的是V1表．②若发现灯L不发光，且两个电压表示数相等（都不为零），则故障是电阻R断路或灯L 短路或电阻R断路且灯L短路．【考点】电流表、电压表在判断电路故障中的应用．【分析】首先分析电路的连接方式．灯L和电阻R串联，电压表V1测R两端的电压，V2测总电压，电流表测电路中的电流．然后根据现象进行分析．【解答】解：由图知，灯L和电阻R串联，电压表V1测R两端的电压，V2测总电压，电流表测电路中的电流．①若发现灯L发光，说明电路是通路，则故障是电阻R短路，由于电压表V1测R两端的电压，则示数一定等于零的是电压表V1．②若发现灯L不发光，由于两个电压表都有示数且相等（都不为零），说明电压表的正负接线柱与电源的两极是连通的，故障则可能是灯泡发生了短路或若电阻R断路或电阻R断路且灯L 短路．故答案为：V1；电阻R断路或灯L短路或电阻R断路且灯L短路．16．为了“探究由光敏电阻的阻值特性与照射的光线种类的关系”，某小组同学利用由硫化镉半导体材料制成的光敏电阻、电压恒定的电源、电流表、电键和导线组成电路，并用强度相同的不同光波，做了如图（a）、（b）、（c）所示的三次实验．请仔细观察比较图中的装置、操作和现象，然后归纳得出初步结论．①比较（a）和（b）两图可以发现：在电压一定时，用强度相同的可见光线或红外光线照射到由硫化镉半导体材料制成的光敏电阻上，通过光敏电阻的电流强度是相等的，因此该光敏电阻的电阻值与是否照射红外光线无关．②比较（a）和（c）两图可以发现：在电压一定时，用强度相同的可见光线或紫外光线照射到由硫化镉半导体材料制成的光敏电阻上，通过光敏电阻的电流是不相等的，用紫外光线照射时通过的电流较大，因此该光敏电阻的电阻特性与紫外光线有关，用紫外光线照射时其电阻值较小．．③根据上述研究情况，请你提出一个进一步研究的问题是否所有的光敏电阻的电阻特性与紫外光线有关？．【考点】控制变量法与探究性实验方案．【分析】①根据实验现象进行分析得出结论；②分析光照强度变化及电流大小的变化，得出结论；③根据上面的结论提出合理的猜想．【解答】解：①由（a）和（b）两图可以发现：在电压一定时，用强度相同的可见光线或红外光线照射到由硫化镉半导体材料制成的光敏电阻上，电流表偏转角度相同，说明通过光敏电阻的电流强度是相等的，因此得出该光敏电阻的电阻值与是否照射红外光线无关；②由（a）和（c）两图可以发现：在电压一定时，用强度相同的可见光线或紫外光线照射到由硫化镉半导体材料制成的光敏电阻上，通过光敏电阻的电流是不相等的，用紫外光线照射时通过的电流较大，因此该光敏电阻的电阻特性与紫外光线有关，用紫外光线照射时其电阻值较小．③根据上述研究情况，可以提出一个进一步的问题是：是否所有的光敏电阻的电阻特性与紫外光线有关？故答案为：①相等；无；。
上海市中考物理一模试卷一、选择题（每题2分）1．下列物理量中，反映物质特性的是（）A．密度B．质量C．电流D．电阻2．1牛/米2，后来被命名为（）A．牛顿B．帕斯卡C．欧姆D．库仑3．下列各物理量中，不能决定导体电阻大小的是（）A．长度B．横截面积C．体积D．温度4．下列器材或装置中，利用不同区域的气压值不同来工作的是（）A．密度计B．打气筒C．锅炉液位计D．洒水壶5．在一瓶水的温度降低过程中，这部分水的密度（）A．一定不变B．可能变大C．一定变大D．可能不变6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）A．B．C．D．7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）A．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值8．底面积不同的圆柱形容器A和B原先分别盛有体积相同的甲、乙两种液体，如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为p甲、p乙，则下列做法中，符合实际的是（）A．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p甲一定等于p乙B．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p甲可能大于p乙C．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p甲一定等于p乙D．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p甲一定等于p乙二、填空题9．家庭照明电路的电压为伏；家用空调与家用电话机（选填“不是”或“是”）串联在一起的；正常工作时，通过它们的电流是的（选填“相同”或“不相同”）．10．一块长方形砖以平放或竖放两种不同的放置方法，放在水平地面上都静止不动，则它对地面施加的压力大小，地面受到的压强．（前两空均选填“相同”或“不同”）若平放时地面受到的压强为1500帕，它表示的意思是．11．意大利科学家首先用实验测定了大气压的值；1标准大气压强能托厘米高的水银柱，约合帕．12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）13．某长方体悬挂在弹簧测力计下，静止在空气中测力计的示数为10牛；若该立方体一半浸在水中测力计的示数变为5.1牛（如图所示），则此时长方体所受水的浮力为牛，浮力的方向为；若撤去弹簧秤的拉力，将该长方体放入水中，当它静止时上下表面所受施加的压力差为牛．14．某导体两端的电压为6伏时，10秒内通过该导体横截面的电荷量为3库，通过该导体的电流为安；它的电阻为欧；当它两端的电压变为4伏时，它的电阻为欧．15．如图所示，小张家客厅的吊灯由六盏完全相同的灯组成，六盏灯全部由一个开关控制．开关闭合，灯全部正常发光，开关断开，灯全部熄灭，为了判断这些灯是以什么方式连接在一起的，两位同学展开讨论，小王同学说：当这些灯正常工作时，用电压表测取它们两端的电压，若它们的电压都相等，则它们一定是并联的；小李同学说：用电流表与每盏灯串联，若电流表的示数都相等，则它们一定是串联的．（1）你认为上述两种方法是否正确？理由是什么？（2）请你另外提供一种能判断它们是如何连接的方法．．16．为了“探究导体的阻值特性与温度的关系”，某小组同学利用由硫化银制成的电阻和纯铜制成的电阻、电压的恒定的电源、电流表、电键和导线组成电路，并用温度可以调控的加热器对硫化银电阻、铜制电阻分别进行加热，做了如图（a）、（b）、（c）、和（d）所示的四次实验．请仔细观察图中的装置、操作和现象，然后归纳得出初步结论．（1）比较（a）、（b）两图[或（c）、（d）两图]可以发现：当电压一定，导体温度改变时，通过导体的电流发生变化（选填“会”或“不会”），因此，导体的电阻与温度（选填“有关”或“无关”）．（2）比较（a）、（b）两图和（c）、（d）两图可以发现：．三、作图题17．重为3牛的物体静置在水平面上．请在图中用力的图示法画出重物对地面的压力．18．在图所示的电路的○里适当的电表符号，使之成为正确的电路．四、计算和简答题19．横沙岛东滩正在利用长江口深水航道维护疏浚出来的长江沙土进行围垦造陆．若要围垦标高5米、面积为480平方公里（合4.5×108米2）的工业用地，求：需使用长江沙土的质量m．（已知长江沙土的密度ρ沙=1.5×103千克/米3）20．一物体浸没在水中，排开水的体积为2×10﹣3米3．求：此物体受到的浮力F浮．21．如图所示，高为1.3米，底面积分别为0.15米2和0.05米2的甲、乙两个轻质薄壁圆柱形容器在下部用轻质细管连通后放在水平地面上，且容器内盛有1米深的水．（1）求水对甲容器底部的压强p甲．（2）若将一体积为0.04米3的实心小球慢慢地放到甲容器中的水里（已知ρ球=1×103千克/米3），求：直到小球在水中不动为止，水对乙容器底部压力的增加量△F乙．22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．五、实验题23．图甲所示的托盘天平可以用来测定，在调节托盘天平水平平衡时，应先将置于标尺左端的零刻度线，然后再调节平衡螺母．直至天平水平平衡；图乙所示测量工具的名称为，如果待测电流小于0.5安，则测量时，须使电流从它的接线柱接入电流表（选填“﹣”、“0.6A”或“3A”）24．在测定金属块的密度实验中，小王同学设计的实验报告（部分）如下，请完成空格处的内容．25．小徐同学利用导体甲和导体乙各一个、电流表一只、电流表一只、滑动变阻器一个、电键一个、电源和若干导线，探究通过导体中的电流与导体两端电压的关系．（1）小徐同学连接的电路如图所示，图中尚有一根导线未连接，请用笔线代替导线在图中正确连接．（2）在实验中，该同学用两个不同导体进行多次测量，并记录有关数据，请你帮该同学完成表中两个栏目的设计（填写栏目）．实验次数导体1甲//2//3//4乙//5//6//26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．实验序号电流I1（安）电流I2（安）电流I总（安）电压U1（伏电压U2（伏电压U总（伏电阻R1（欧）电阻R2（欧）电阻R总（伏）10.40.40.424651020.30.30.3336101030.20.20.2426201040.150.150.15336202050.10.10.1246204060.060.060.06 1.2 4.862080（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..上海市中考物理一模试卷参考答案与试题解析一、选择题（每题2分）1．下列物理量中，反映物质特性的是（）A．密度B．质量C．电流D．电阻【考点】物质的物理特征．【分析】物质的特性指的是这种物体特有的，可以用于区别其它物质的性质；密度、比热容都是物质的特性．【解答】解：两种不同的物质的质量、电流和电阻很有可能是相等的，不是物质的特性；不同的物质的密度一般不同，是物质的一种特性．故选A．2．1牛/米2，后来被命名为（）A．牛顿B．帕斯卡C．欧姆D．库仑【考点】物理量的单位及单位换算．【分析】物理学中各个物理量都有自己的国际单位，压强的单位是帕斯卡；根据压强的定义得出公式P=，压强单位由力的单位和面积单位复合而成，即N/m2，用帕斯卡代替．【解答】解：根据压强的定义得出公式P=，压强单位由力的单位和面积单位复合而成，即N/m2，用帕斯卡代替；故选B．3．下列各物理量中，不能决定导体电阻大小的是（）A．长度B．横截面积C．体积D．温度【考点】影响电阻大小的因素．【分析】决定导体电阻大小的因素有材料、长度、横截面积和温度，电压和电流对电阻无影响．【解答】解：决定导体电阻大小的因素有材料、长度、横截面积和温度，与体积无关．故选C．4．下列器材或装置中，利用不同区域的气压值不同来工作的是（）A．密度计B．打气筒C．锅炉液位计D．洒水壶【考点】气体压强跟体积的关系．【分析】分析器材的工作原理确定正确答案．【解答】解：A、密度计是根据物体漂浮的特点和阿基米德原理工作的，不符合题意；B、用打气筒给自行车打气，压缩气体的体积时，压强增大，当大于轮胎内的气压时，气体就进入了胎内，利用了不同区域的气压值不同来工作，符合题意；CD、锅炉液位计和洒水壶是利用连通器原理工作的，不符合题意；故选B．5．在一瓶水的温度降低过程中，这部分水的密度（）A．一定不变B．可能变大C．一定变大D．可能不变【考点】密度公式的应用；密度与温度．【分析】水具有反常膨胀的特性，在4℃时，密度最大．在温度升高时，体积增大，密度变小；在温度降低时，体积增大，密度变小．【解答】解：水由较高的温度降低到4℃的过程中，质量不变、体积变小，由ρ=可知密度变大；由4℃降低到0℃的过程中，质量不变、温度降低，体积变大，由ρ=得密度变小．所以，在一瓶水的温度降低过程中，水的密度可能变大、也可能变小．故ACD错、B 正确．故选B．6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）A．B．C．D．【考点】电路的基本连接方式．【分析】分析电路结构，根据串并联电路特点及欧姆定律求出各电流表示数，再比较各电流表示数大小，然后答题．【解答】解：设电源电压是U，A、由电路图可知，闭合电键S前无电流，闭合电键后，两电阻串联，电流表示数I A=；故A错误；B、由电路图可知，闭合电键S前，I=，闭合电键S后，两电阻并联，并联阻值为，电流表示数I C=，故电流表示数增大，故B错误；C、由电路图可知，闭合电键S前无电流，闭合电键后，只有下面的电阻工作，电流表示数I=，故电流表示数变大，故C错误；D、由电路图可知，闭合电键S后电流表两端的电压和电阻不变，故电流不变，故D 正确．故选D．7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）A．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值【考点】电路的动态分析．【分析】由图可知，该电路为串联电路，根据滑欧姆定律判定电流表和电压表示数的变化．【解答】解：由图可知，该电路为串联电路，电压表V1测量的是R1左边的电压，V2测量的是R1右边与电阻R2的电压，电流测量电路中的电流；A、把两个电压表看作断路可知，滑片移动时，滑动变阻器始终以最大阻值接入电路，则整个电路的总电阻不变，由欧姆定律可知，电路中电流不变，故A错误；B、滑片P向右移动的过程中，R1左边的电阻变大，根据U=IR可知，电压表V1的示数变大，故B正确；C、电压表V1示数与电压表V2示数之和为电源电压，保持不变，故C错误；D、由欧姆定律可知，电压表V2示数与电流表A示数的比值为R1右边与电阻R2的电阻之和，滑片P向右移动的过程中，R1右边的电阻变小，所以R1右边与电阻R2的总电阻变小，该比值变小，故D错误．故选：B．8．底面积不同的圆柱形容器A和B原先分别盛有体积相同的甲、乙两种液体，如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为p甲、p乙，则下列做法中，符合实际的是（）A．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p甲一定等于p乙B．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p甲可能大于p乙C．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p甲一定等于p乙D．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p甲一定等于p乙【考点】液体压强计算公式的应用；压强的大小及其计算．【分析】（1）若液体原先对容器底部的压力相等，根据p=可知其对容器底部的压强关系，然后可知抽出相等质量的液体后液体对各自容器底部的压强关系；（2）若液体原先对容器底部的压力相等，因为是规则容器，根据p=====ρgh；（3）若液体原先对容器底部的压强相等，已知h甲＜h乙，可推出甲、乙液体的密度关系，然后利用p=ρgh分析．【解答】解：A、假设液体原先对容器底部的压力相等即=，由图可知，S甲＞S乙，由p=可知，液体原先对容器底部的压强＜，抽出相等质量的液体后，液体对各自容器底部的压力为F甲=F乙，已知S甲＞S乙，由p=可知，液体对各自容器底部的压强为p甲＜p乙，故A错误；B、若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，假如抽取甲容器中全部液体的厚度，则由p=====ρgh可知，p甲为0，p乙大于0，故B 错误；C、若液体原先对容器底部的压强相等，即=，已知V甲=V乙，则由p=ρgh可得，=ρ甲g，=ρ乙g，即ρ甲g=ρ乙g，由此可得，ρ甲g=ρ乙g，抽出相等体积的液体V后，则V剩甲=V甲﹣V，则V剩乙=V乙﹣V，则V剩甲=V剩乙，则p甲=ρ甲g=ρ甲g×V剩甲，p乙=ρ乙g=ρ乙g×V剩乙，所以p甲=ρ乙，故C正确；D、若液体原先对容器底部的压强相等，即=，则ρ甲gh甲=ρ乙gh乙，已知h甲＜h乙，所以ρ甲＞ρ乙，则抽出相等厚度的液体后，p甲=ρ甲g（h甲﹣h）=ρ甲gh甲﹣ρ甲gh，p乙=ρ乙g（h乙﹣h）=ρ乙gh乙﹣ρ乙gh，则p甲＜p乙．故D错误．故选C．二、填空题9．家庭照明电路的电压为220 伏；家用空调与家用电话机不是（选填“不是”或“是”）串联在一起的；正常工作时，通过它们的电流是不相同的（选填“相同”或“不相同”）．【考点】家庭电路工作电压、零线火线的辨别方法；串联电路的电流规律；家庭电路的连接．【分析】（1）家庭电路的电压是220V；（2）串联电路的用电器是可以相互影响的，据此分析即可判断．（3）据工作时的功率情况分析即可判断．【解答】解：我国家庭照明电路的电压是220伏；家用空调与家用电话机是不能相互影响的，所以一定不是串联的关系；由于他们工作时的功率不同，所以它们中的电流是不相等的；故答案为：220；不是；不相同．10．一块长方形砖以平放或竖放两种不同的放置方法，放在水平地面上都静止不动，则它对地面施加的压力大小相同，地面受到的压强不同．（前两空均选填“相同”或“不同”）若平放时地面受到的压强为1500帕，它表示的意思是在1m2面积的地面上受到的压力是1500N ．【考点】压强大小比较．【分析】（1）砖对水平地面的压力等于它的重力，由压强公式分析判断砖对地面压强的变化．（2）压强是比较单位面积上物体受到压力大小的物理量．【解答】解：（1）砖对水平地面的压力等于它的重力，砖平放与立放时重力不变，砖对地面的压力不变；砖竖放时与地面的接触面积小于砖平放时与地面的接触面积，由p=可知，两种不同的放置方法，地面受到的压强不同；（2）若平放时地面受到的压强为1500Pa=1500N/m2，表示桌面在1m2面积上受到的压力是1500N；故答案为：相同；不同；在1m2面积的地面上受到的压力是1500N．11．意大利科学家托里拆利首先用实验测定了大气压的值；1标准大气压强能托76 厘米高的水银柱，约合 1.0×105帕．【考点】大气压强的存在．【分析】首先测出大气压值的是意大利科学家托里拆利，实验的原理是管内水银柱的压强等于大气压强，即P大气=P水银=ρ水银gh．【解答】解：意大利科学家托里拆利首先测出了大气压的值，一个标准大气压可以支持0.76m水银柱，故p大气=p水银=ρ水银gh=13.6×103kg/m3×9.8N/kg×0.76m≈1.0×105Pa．故答案为：托里拆利；76；1.0×105．12．在如图所示的电路中，变阻器连入电路的电阻线是Pb 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将变大，电表示数随之变小．（后两空均选填“变大”、“不变”或“变小”）【考点】滑动变阻器的使用．【分析】根据汽油液面的变化判断滑动变阻器接入电路的阻值如何变化，应用欧姆定律判断电路电流如何变化，然后判断电流表示数如何变化．【解答】解：由图示可知，变阻器连入电路的电阻线是Pb部分，油箱内汽油的液面下降时，滑片向上移动，滑动变阻器连入电路的阻值变大，蓄电池电压不变，滑动变阻器接入电路的阻值变大，由欧姆定律可知，电路电流减小，电流表示数变小．故答案为：Pb；变大；变小．13．某长方体悬挂在弹簧测力计下，静止在空气中测力计的示数为10牛；若该立方体一半浸在水中测力计的示数变为5.1牛（如图所示），则此时长方体所受水的浮力为 4.9 牛，浮力的方向为竖直向上；若撤去弹簧秤的拉力，将该长方体放入水中，当它静止时上下表面所受施加的压力差为9.8 牛．【考点】浮力大小的计算；浮力产生的原因．【分析】（1）根据称重法计算出立方体一半浸在水中受到的浮力大小；浮力的方向是竖直向上的；（2）根据排开水的体积关系求出物体全部浸没水中时受到的浮力，与物体重力比较，根据漂浮条件确定物体在水中的状态；进而求出撤去弹簧秤的拉力将该长方体放入水中，当它静止时受到的浮力；（3）利用浮力的实质（物体受到的浮力等于物体上下表面所受水的压力差）求解．【解答】解：（1）由题可知，把物体一半体积浸入水中时，测力计的示数为F示=5.1N，此时物体所受浮力：F浮=G﹣F示=10N﹣5.1N=4.9N；浮力的方向是竖直向上的；（2）根据阿基米德原理F浮=ρ水gV排可知，物体全部浸没水中时浮力：F浮′=2F浮=2×4.9N=9.8N；因为物体全部浸没水中时浮力F浮′＜G，所以当撤去弹簧秤的拉力，将该长方体放入水中，当它静止时，物体下沉，（3）因为物体浸没水中受到的浮力等于上下表面受到水的压力差，所以物体上下表面所受施加的压力差：△F=F浮′=9.8N．故答案为：4.9；竖直向上；9.8．14．某导体两端的电压为6伏时，10秒内通过该导体横截面的电荷量为3库，通过该导体的电流为0.3 安；它的电阻为20 欧；当它两端的电压变为4伏时，它的电阻为20 欧．【考点】欧姆定律的应用；电量及其计算．【分析】知道10秒内通过该导体横截面的电荷量，根据I=求出通过该导体的电流，又知道导体两端的电压，根据欧姆定律求出导体的电阻；电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．【解答】解：通过该导体的电流：I===0.3A，由I=可得，导体的电阻：R===20Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当它两端的电压变为4伏时，导体的电阻仍为20Ω不变．故答案为：0.3；20；20．15．如图所示，小张家客厅的吊灯由六盏完全相同的灯组成，六盏灯全部由一个开关控制．开关闭合，灯全部正常发光，开关断开，灯全部熄灭，为了判断这些灯是以什么方式连接在一起的，两位同学展开讨论，小王同学说：当这些灯正常工作时，用电压表测取它们两端的电压，若它们的电压都相等，则它们一定是并联的；小李同学说：用电流表与每盏灯串联，若电流表的示数都相等，则它们一定是串联的．（1）你认为上述两种方法是否正确？理由是什么？不正确；串联电路中，如果各用电器规格相同，它们两端的电压也相等；并联电路中，如果各支路用电器规格相同，其电流也相等（2）请你另外提供一种能判断它们是如何连接的方法．取下其中一只灯泡，如果其余的灯泡仍能工作，说明互不影响，一定是并联．如果其余的灯泡也不能工作，说明互相影响，是串联．【考点】串联电路和并联电路的辨别．【分析】（1）根据串联电路的分压作用可知，当两个规格相同的灯泡串联时，两灯泡两端的电压是相等的；并联电路中，各支路两端的电压相等．（2）串联电路中各处电流相等，而并联电路中，如果各支路用电器规格相同，其电流也相等．【解答】答：（1）不正确；串联电路中，如果各用电器规格相同，它们两端的电压也相等；并联电路中，如果各支路用电器规格相同，其电流也相等；（2）取下其中一只灯泡，如果其余的灯泡仍能工作，说明互不影响，一定是并联．如果其余的灯泡也不能工作，说明互相影响，是串联．16．为了“探究导体的阻值特性与温度的关系”，某小组同学利用由硫化银制成的电阻和纯铜制成的电阻、电压的恒定的电源、电流表、电键和导线组成电路，并用温度可以调控的加热器对硫化银电阻、铜制电阻分别进行加热，做了如图（a）、（b）、（c）、和（d）所示的四次实验．请仔细观察图中的装置、操作和现象，然后归纳得出初步结论．（1）比较（a）、（b）两图[或（c）、（d）两图]可以发现：当电压一定，导体温度改变时，通过导体的电流会发生变化（选填“会”或“不会”），因此，导体的电阻与温度有关（选填“有关”或“无关”）．（2）比较（a）、（b）两图和（c）、（d）两图可以发现：温度对不同导体电阻的影响不同，硫化银电阻随着温度的增大而减小、铜制电阻随着温度的增大而增大．【考点】影响电阻大小的因素．【分析】影响电阻大小的因素有导体的材料、长度、横截面积和温度，实验探究时应采用控制变量法．（1）分析（a）（b）两图或（c）（d）两图中相同的量和不同的量，然后结合欧姆定律得出导体的电阻与温度的关系；（2）分析（a）（b）两图和（c）（d）两图中温度变化时电路中电流的变化，然后得出两者电阻与温度的关系．【解答】解：（1）比较（a）、（b）两图或（c）、（d）两图可知，硫化银电阻（或铜制电阻）的材料、长度、横截面积相同，且电压一定时，导体的温度不同时，电流表的示数不同即通过导体的电流会发生变化，由I=可知，导体的电阻不同，因此，导体的电阻与温度有关；（2）比较（a）、（b）两图可知，温度越高，通过硫化银电阻的电流越大，即氧化银的电阻越小；比较（c）、（d）两图可知，温度越高，通过铜制电阻的电流越小，即铜制电阻的阻值越大，故可得：温度对不同导体电阻的影响不同，硫化银电阻随着温度的增大而减小、铜制电阻随着温度的增大而增大．故答案为：（1）会；有关；（2）温度对不同导体电阻的影响不同且硫化银电阻随着温度的增大而减小、铜制电阻随着温度的增大而增大．三、作图题17．重为3牛的物体静置在水平面上．请在图中用力的图示法画出重物对地面的压力．。
动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2a bA.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变VPL RS图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
中考物理模拟试卷有答案含解析注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题1．清洁能源是指不排放污染物的能源．以下几种能源中属于清洁能源的是A．天然气B．煤C．石油D．太阳能解析：D【解析】【详解】A、天然气燃烧生成温室气体二氧化碳，不属于清洁能源，故A错误；B、煤在燃烧时能产生二氧化硫、一氧化碳、氮氧化物等空气污染物，不属于清洁能源，故B错误；C、石油在燃烧时能产生二氧化硫、一氧化碳、烟尘等空气污染物，不属于清洁能源，故C错误；D、太阳能不会产生任何污染，属于清洁能源，故D正确．故选D．2．如图所示的四种现象中，由于光的反射形成的是：A．小孔成像B．鸟巢倒影C．水面折枝D．故宫日晷解析：B【解析】【详解】A．小孔成像是光沿直线传播形成的，故A项不符合题意；B．鸟巢在水中形成“倒影”，属于平面镜成像，是由于光的反射形成的，故B项符合题意；C．水面“折”枝，是光线从水中进入空气中发生折射的缘故，故C 项不符合题意；D．日晷是根据影子的变化计时的，因为影子的形成是光的直线传播形成的，所以它的工作原理是光的直线传播，故D项不符合题意。
3．下列有关声与光的说法中正确的是（）A．“声”和“光”总是沿直线传播B．光在空气中的传播速度约为340m/sC．“蟋蟀在鸣叫”说明蟋蟀是声源；“金光闪闪”说明金子是光源D．超声波和次声波的传播都需要介质解析：D【解析】【详解】A．声波是向四面八方传播的，光在同一种均匀介质中沿直线传播，所以A错；B．光在空气中的速度是300000km/s，声音在空气中的速度是340m/s，所以B错；C．金子是反射光的，所以金子不是光源，C错；D．所有声音的传播都需要介质，所以D正确；应选D．4．如图所示，物体A重10N，手掌用水平压力将A压在竖直墙面上，当压力为40N时，手掌与A匀速下滑，下列说法正确的是（）A．手掌对A的压强等于大气压B．A对手掌没有压力的作用C．A下滑时受到的摩擦力为40ND．若手掌不动，要将A竖直向上抽出至少用力20N解析：D【解析】试题分析：由于物体间力的作用是相互的，手掌对A的压力等于A对手掌的压力，手掌对A的压强等于A对手掌的压强，故A、B错误；A下滑时竖直方向受到的重力和墙壁对它的摩擦力是一对平衡力，因为重力为10N，所以摩擦力是10N；故C错误；若将A竖直向上抽出，物体受到竖直向下的重力和摩擦力、竖直向上的拉力，因为摩擦力仍为10N，所以拉力为10N+10N=20N，故D正确；故应选D．【考点定位】运动和力5．如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上正电，则下列说法正确的是A．a上的一些电子转移到b上，瞬时电流方向b→aB．b上的一些电子转移到a上，瞬时电流方向a→bC．b上的一些电子转移到a上，瞬时电流方向b→aD．a上的一些电子转移到b上，瞬时电流方向a→b解析：B【解析】【详解】带正电的物体失了电子，用一个带正电的物体a去接触不带电的验电器的金属球b时，物体b上的一部分电子受到a上正电荷的吸引而移动到a上．因为电流方向与与负电荷定向移动的方向相反．所以，瞬时电流方向a→b，选B．【点睛】1、本题考查电流方向的规定，一定要注意负电荷定向移动的方向与电流方向是相反的；2、金属导线里面自由电荷为带负电的自由电子，物体带电是由于自由电子的得失造成的容易出错．6．如图关于仪表的正确使用和电路常规连接正确的是A．电流表接电源B．电压表接电源C．导线接电源D．家用电器接电源解析：B【解析】【详解】A.电流表直接接在了电源两极上，电流表会被烧坏，故A错误；B.电压表直接接在电源两极上，测量电源电压，故B正确；C.导线将电源两极连起来了，会形成电源短路，故C错误；D.电冰箱与电吹风机串联在了家庭电路中，故D错误．7．如图为四冲程汽油机工作过程中某冲程的示意图，此冲程的名称及能量转化是A．此冲程为吸气冲程，内能转化为机械能B．此冲程为压缩冲程，机械能转化为内能C．此冲程为做功冲程，内能转化为机械能D．此冲程为排气冲程，机械能转化为内能解析：C【解析】【详解】如图，进气门和排气门都是关闭的，活塞下行，因此是做功冲程，做功冲程中内能转化为机械能，故C 正确．8．小张看到鸡蛋浮在盐水面上，如图所示，他沿杯璧缓慢加入清水使鸡蛋下沉．在此过程中，鸡蛋受到的浮力F随时间t的变化图像可能是下图中的（）A．B．C．D．解析：D【解析】【详解】开始加入清水时，鸡蛋会缓慢下沉，浸入水中的体积逐渐增大，但还是漂浮状态，所以浮力不变；全部进入水中后，继续加清水，鸡蛋排开水的体积不变，但液体密度减小，根据阿基米德原理可知，浮力减小，但不会减小为0，所以D图是正确的．9．炎炎夏日，玻璃杯中装有水和冰块冰块漂浮在水面不考虑水的蒸发及温度变化对体积的影响，当杯中的冰完全烧化后，杯中的水面与开始时刻杯中的水面相比A．高了B．低了C．没变D．以上皆有可能解析：C【解析】因为冰块漂浮在水面上，所以F浮=ρ水gV排=G冰……….①又因为冰完全烧化后，质量不变，重力不变，有G水=ρ水gV水=G冰……………②.根据①②可得：ρ水gV排=ρ水gV水V排=V水即冰熔化成水的体积等于冰排开水的体积，所以当杯中的冰完全烧化后，杯中的水面与开始时刻杯中的水面相比没变，故C正确为答案．10．对下列体育运动中的现象分析正确的是（）A．乒乓球被扣杀飞向对方，是因为受到了惯性的作用B．篮球从空中落下，此过程中它的动能转化为重力势能C．用脚踢足球时，脚有疼痛感，说明力的作用是相互的D．间排球竖直向上抛出，到最高点时速度为零，此时排球处于平衡状态解析：C【解析】【详解】A．乒乓球被扣杀后飞向对方，说明力可以改变物体的运动状态，故A错误；B．物体的重力势能由物体的质量与高度决定，物体的动能由物体的质量与速度决定；蓝球从高处落下的过程中，高度下降，速度增加，是重力势能转化为动能；故B错误；C．用脚踢足球时，脚有疼痛感，说明球对脚也施加了力，这个现象表明：物体间力的作用是相互的，故C正确；D．平衡状态指的是合力为零的状态，小球在整个的过程中始终受到重力的作用，合力不为零，不是平衡状态，故D错误．故选C．11．如图所示，有一平面镜与水平面成45°角倾斜放置，有一小球位于平面镜的左侧，为使小球在镜中的像竖直向上运动，应使小球（）A．竖直向上运动B．竖直向下运动C．水平向左运动D．水平向右运动解析：C【解析】。
