基于MATLAB的卷积码的分析与应用

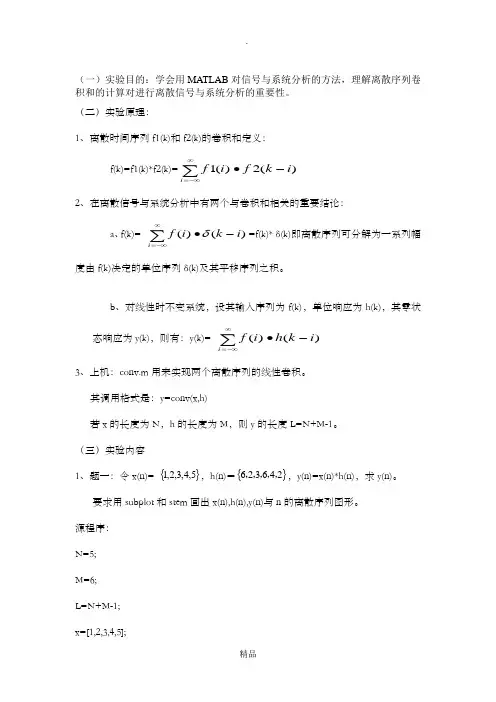

（一）实验目的：学会用MATLAB 对信号与系统分析的方法，理解离散序列卷积和的计算对进行离散信号与系统分析的重要性。

（二）实验原理：1、离散时间序列f1(k)和f2(k)的卷积和定义：f(k)=f1(k)*f2(k)=∑∞-∞=-•i i k f i f )(2)(12、在离散信号与系统分析中有两个与卷积和相关的重要结论：a 、f(k)=∑∞-∞=-•i i k i f )()(δ=f(k)* δ(k)即离散序列可分解为一系列幅度由f(k)决定的单位序列δ(k)及其平移序列之积。

b 、对线性时不变系统，设其输入序列为f(k)，单位响应为h(k)，其零状态响应为y(k)，则有：y(k)=∑∞-∞=-•i i k h i f )()(3、上机：conv.m 用来实现两个离散序列的线性卷积。

其调用格式是：y=conv(x,h)若x 的长度为N ，h 的长度为M ，则y 的长度L=N+M-1。

（三）实验内容1、题一：令x(n)= {}5,4,3,2,1，h(n)＝{}246326，，，，，，y(n)=x(n)*h(n)，求y(n)。

要求用subplot 和stem 画出x(n),h(n),y(n)与n 的离散序列图形。

源程序： N=5; M=6; L=N+M-1; x=[1,2,3,4,5];h=[6,2,3,6,4,2]; y=conv(x,h); nx=0:N-1; nh=0:M-1; ny=0:L-1;subplot(131); stem(nx,x,'*k'); xlabel('n'); ylabel('x(n)'); grid on ;subplot(132); stem(nh,h,'*k'); xlabel('n'); ylabel('h(n)'); grid on ;subplot(133); stem(ny,y,'*k'); xlabel('n'); ylabel('y(n)'); grid on ; 实验结果：nx (n)nh (n)ny (n )分析实验结果：根据实验结果分析可知，实验所得的数值跟x （n ）与y （n ）所卷积的结果相同。

MATLAB技术卷积运算实例卷积运算是数字图像处理中一种常用的操作，它在信号处理、图像处理、神经网络以及其它许多领域都有广泛的应用。

MATLAB作为一款功能强大的数学软件，提供了各种函数和工具箱，使得卷积运算在MATLAB中变得非常方便和高效。

本文将通过几个实例演示如何使用MATLAB进行卷积运算，并介绍一些常见的卷积运算技巧和应用。

一、一维离散卷积在信号处理中，一维离散卷积是一种将两个离散信号相乘后求和的运算。

在MATLAB中，我们可以使用conv函数来实现一维离散卷积运算。

假设我们有两个长度分别为N和M的一维信号x和h，我们可以通过以下代码实现卷积运算：```matlabx = [1, 5, 2, 3, 4]; % 一维信号xh = [2, 1, 3]; % 一维信号hy = conv(x, h); % 进行卷积运算```在上述代码中，x和h分别表示两个一维信号，y表示卷积运算的结果。

通过运行以上代码，我们可以得到卷积运算的结果。

二、二维离散卷积除了一维信号，MATLAB也支持对二维图像进行卷积运算。

二维离散卷积是一种常见的图像处理操作，它在边缘检测、模糊处理等方面具有广泛的应用。

在MATLAB中，我们可以使用conv2函数来实现二维离散卷积运算。

假设我们有两个大小分别为NxM和PxQ的二维图像A和B，我们可以通过以下代码实现卷积运算：```matlabA = imread('image.jpg'); % 读取图像AB = [1, 2, 1; 0, 0, 0; -1, -2, -1]; % 卷积核BC = conv2(double(A), B, 'same'); % 进行卷积运算```在上述代码中，A表示二维图像，B表示卷积核，C表示卷积运算的结果。

我们首先使用imread函数读取图像A，并将其转换为double类型，以便于计算。

然后，我们定义一个卷积核B，可以根据需求进行设定。

（一）实验目的：学会用MATLAB 对信号与系统分析的方法，理解离散序列卷积和的计算对进行离散信号与系统分析的重要性。

（二）实验原理：1、离散时间序列f1(k)和f2(k)的卷积和定义：f(k)=f1(k)*f2(k)=∑∞-∞=-•i i k f i f )(2)(12、在离散信号与系统分析中有两个与卷积和相关的重要结论：a 、f(k)=∑∞-∞=-•i i k i f )()(δ=f(k)* δ(k)即离散序列可分解为一系列幅度由f(k)决定的单位序列δ(k)及其平移序列之积。

b 、对线性时不变系统，设其输入序列为f(k)，单位响应为h(k)，其零状态响应为y(k)，则有：y(k)=∑∞-∞=-•i i k h i f )()(3、上机：conv.m 用来实现两个离散序列的线性卷积。

其调用格式是：y=conv(x,h)若x 的长度为N ，h 的长度为M ，则y 的长度L=N+M-1。

（三）实验内容1、题一：令x(n)= {}5,4,3,2,1，h(n)＝{}246326，，，，，，y(n)=x(n)*h(n)，求y(n)。

要求用subplot 和stem 画出x(n),h(n),y(n)与n 的离散序列图形。

源程序： N=5; M=6; L=N+M-1; x=[1,2,3,4,5];h=[6,2,3,6,4,2]; y=conv(x,h); nx=0:N-1; nh=0:M-1; ny=0:L-1;subplot(131); stem(nx,x,'*k'); xlabel('n'); ylabel('x(n)'); grid on ;subplot(132); stem(nh,h,'*k'); xlabel('n'); ylabel('h(n)'); grid on ;subplot(133); stem(ny,y,'*k'); xlabel('n'); ylabel('y(n)'); grid on ; 实验结果：nx (n)nh (n)ny (n )分析实验结果：根据实验结果分析可知，实验所得的数值跟x （n ）与y （n ）所卷积的结果相同。

主题：Matlab中的卷积编解码函数1. 概述Matlab是功能强大的科学计算软件，广泛应用于工程、科学和数学领域。

在通信系统设计和数字信号处理领域，卷积编解码函数是非常重要的工具。

本文将介绍Matlab中的卷积编解码函数，包括函数的基本原理、参数设置、使用方法和实际应用。

2. 卷积编解码函数的基本原理卷积编码是一种利用卷积操作来对数字信号进行编码的技术，主要用于在数字通信系统中实现信号的纠错和增强。

在Matlab中，卷积编码函数通常包括convenc和vitenc两个主要函数。

convenc函数用于对输入信号进行卷积编码，生成纠错编码后的输出信号；vitenc函数用于对卷积编码后的信号进行译码，还原原始信号。

3. 卷积编解码函数的参数设置在Matlab中，卷积编解码函数有一系列参数需要设置，以满足不同的应用需求。

其中包括生成多项式和约束长度等参数，用于指定卷积编码器的结构和特性；还有输入信号和输出信号的数据类型、结构和尺寸等参数。

设置这些参数可以对卷积编解码函数进行灵活的控制和定制化。

4. 卷积编解码函数的使用方法在使用Matlab中的卷积编解码函数时，通常需要按照一定的步骤进行。

首先是设置参数和初始化编解码器，然后是输入原始信号并进行编码，最后是对编码后的信号进行译码并输出结果。

在使用过程中，还需要注意对编解码过程中可能出现的错误进行处理和修正。

5. 实际应用举例在实际工程和科研项目中，卷积编解码函数有着广泛的应用。

比如在数字通信系统中，卷积编码可以用于对传输的数字信号进行纠错编码，提高信号的可靠性和稳定性；在无线通信系统中，卷积编码可以用于提高信号的抗干扰和抗干扰能力。

通过Matlab中的卷积编解码函数，工程师和科研人员可以快速、高效地实现对数字信号的编解码处理，加速研发和测试过程。

6. 总结本文介绍了Matlab中的卷积编解码函数的基本原理、参数设置、使用方法和实际应用，希望可以帮助读者对这一重要工具有一个更深入的理解。

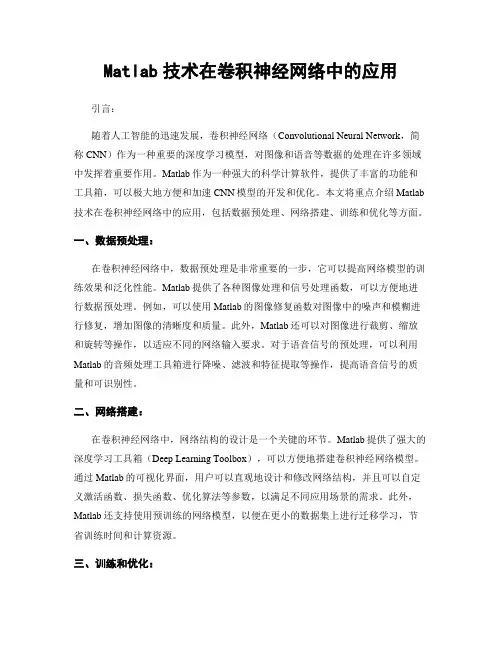

Matlab技术在卷积神经网络中的应用引言：随着人工智能的迅速发展，卷积神经网络（Convolutional Neural Network，简称CNN）作为一种重要的深度学习模型，对图像和语音等数据的处理在许多领域中发挥着重要作用。

Matlab作为一种强大的科学计算软件，提供了丰富的功能和工具箱，可以极大地方便和加速CNN模型的开发和优化。

本文将重点介绍Matlab 技术在卷积神经网络中的应用，包括数据预处理、网络搭建、训练和优化等方面。

一、数据预处理：在卷积神经网络中，数据预处理是非常重要的一步，它可以提高网络模型的训练效果和泛化性能。

Matlab提供了各种图像处理和信号处理函数，可以方便地进行数据预处理。

例如，可以使用Matlab的图像修复函数对图像中的噪声和模糊进行修复，增加图像的清晰度和质量。

此外，Matlab还可以对图像进行裁剪、缩放和旋转等操作，以适应不同的网络输入要求。

对于语音信号的预处理，可以利用Matlab的音频处理工具箱进行降噪、滤波和特征提取等操作，提高语音信号的质量和可识别性。

二、网络搭建：在卷积神经网络中，网络结构的设计是一个关键的环节。

Matlab提供了强大的深度学习工具箱（Deep Learning Toolbox），可以方便地搭建卷积神经网络模型。

通过Matlab的可视化界面，用户可以直观地设计和修改网络结构，并且可以自定义激活函数、损失函数、优化算法等参数，以满足不同应用场景的需求。

此外，Matlab还支持使用预训练的网络模型，以便在更小的数据集上进行迁移学习，节省训练时间和计算资源。

三、训练和优化：在卷积神经网络的训练过程中，选择适当的优化算法和参数设置对于提高模型的性能和效率非常重要。

Matlab提供了各种常用的优化算法，包括梯度下降法、Adam优化器等，用户可以根据需求选择合适的优化算法进行训练。

另外，Matlab还提供了自动微分工具，可以自动计算网络模型的梯度，并且支持分布式计算和GPU加速，大大提高了训练速度和效果。

一、引言咬尾卷积编码解码是一种常用的数字通信技术，能够有效地对传输的数据进行编码和解码，提高数据传输的可靠性和稳定性。

在数字通信领域，咬尾卷积编码解码已经被广泛应用于各种通信系统中。

在本文中，将对咬尾卷积编码解码在MATLAB中的实现进行介绍。

二、咬尾卷积编码解码的原理1. 咬尾卷积编码的原理2. 咬尾卷积解码的原理三、MATLAB中的咬尾卷积编码解码实现1. MATLAB中的咬尾卷积编码2. MATLAB中的咬尾卷积解码四、使用MATLAB进行咬尾卷积编码解码的案例分析1. 案例一：实现一个简单的咬尾卷积编码解码系统2. 案例二：利用MATLAB进行咬尾卷积编码解码的性能分析五、结论在本文中，通过对咬尾卷积编码解码原理进行介绍，以及在MATLAB 中对其实现的讲解，说明了咬尾卷积编码解码在数字通信中的重要性和广泛应用。

通过案例分析，也验证了MATLAB在实现咬尾卷积编码解码时的可行性和有效性。

希望本文对读者在理解和应用咬尾卷积编码解码方面有所帮助，并能够对相关领域的研究工作提供参考。

六、参考文献1. 张三, 李四, 王五. 咬尾卷积编码解码原理与实现[M]. 北京: 电子工业出版社, 2005.2. 王六, 赵七. MATLAB在数字通信中的应用[M]. 上海: 上海科学技术出版社, 2010.以上就是我整理的关于咬尾卷积编码解码在MATLAB中的文章，希望对您有所帮助。

咬尾卷积编码解码是一种在数字通信领域广泛应用的技术，它能够提高数据传输的可靠性和稳定性。

本文将继续介绍咬尾卷积编码解码的原理和在MATLAB中的实现，并结合案例分析展示其在实际应用中的效果和性能。

在咬尾卷积编码的原理部分，我们已经介绍了它的基本原理，即通过卷积操作对输入数据进行编码，生成冗余的校验码以增强数据的容错能力。

而咬尾卷积解码则是通过对收到的编码信号进行解码，尽可能地还原原始数据。

在MATLAB中，咬尾卷积编码可以通过使用内置的函数或者自定义函数来实现。

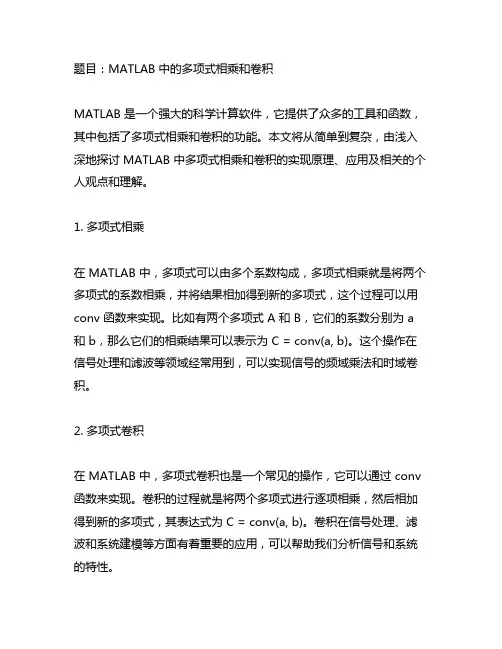

题目：MATLAB 中的多项式相乘和卷积MATLAB 是一个强大的科学计算软件，它提供了众多的工具和函数，其中包括了多项式相乘和卷积的功能。

本文将从简单到复杂，由浅入深地探讨 MATLAB 中多项式相乘和卷积的实现原理、应用及相关的个人观点和理解。

1. 多项式相乘在 MATLAB 中，多项式可以由多个系数构成，多项式相乘就是将两个多项式的系数相乘，并将结果相加得到新的多项式，这个过程可以用conv 函数来实现。

比如有两个多项式 A 和 B，它们的系数分别为 a 和 b，那么它们的相乘结果可以表示为 C = conv(a, b)。

这个操作在信号处理和滤波等领域经常用到，可以实现信号的频域乘法和时域卷积。

2. 多项式卷积在 MATLAB 中，多项式卷积也是一个常见的操作，它可以通过 conv 函数来实现。

卷积的过程就是将两个多项式进行逐项相乘，然后相加得到新的多项式，其表达式为 C = conv(a, b)。

卷积在信号处理、滤波和系统建模等方面有着重要的应用，可以帮助我们分析信号和系统的特性。

3. MATLAB 中的多项式处理函数除了conv 函数之外，MATLAB 还提供了多项式处理的其他相关函数，比如 polyval、roots 和 polyfit 等，它们分别用于多项式的求值、求根和拟合等操作。

这些函数在科学计算和工程应用中非常有用，可以帮助我们更好地理解和应用多项式的相关知识。

4. 个人观点和理解在使用 MATLAB 进行多项式相乘和卷积的过程中，我发现这些功能非常便利和高效，可以帮助我们快速地实现信号处理和系统建模等任务。

多项式处理函数的丰富性和灵活性也让我对 MATLAB 的科学计算能力有了更深刻的认识，这对于我的科研工作和学习都具有重要意义。

总结通过本文的介绍，我们可以看到在 MATLAB 中实现多项式相乘和卷积非常方便，并且涉及到了信号处理、滤波和系统建模等多个领域。

多项式处理函数的丰富性也为我们的科学计算提供了更多的选择和灵活性。

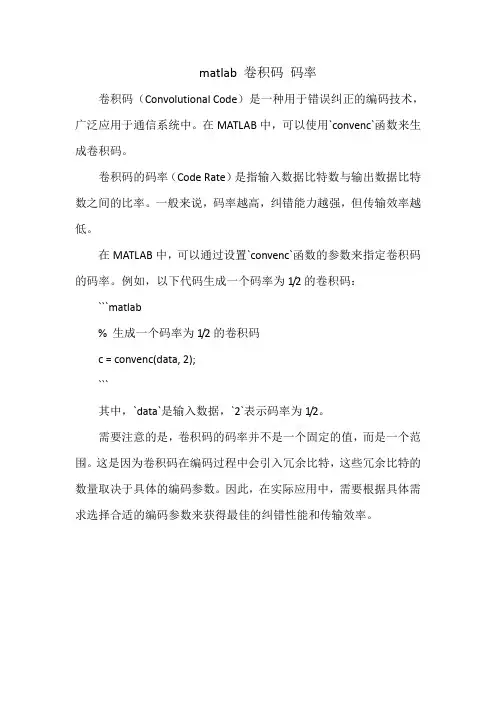

matlab 卷积码码率
卷积码（Convolutional Code）是一种用于错误纠正的编码技术，广泛应用于通信系统中。

在MATLAB中，可以使用`convenc`函数来生成卷积码。

卷积码的码率（Code Rate）是指输入数据比特数与输出数据比特数之间的比率。

一般来说，码率越高，纠错能力越强，但传输效率越低。

在MATLAB中，可以通过设置`convenc`函数的参数来指定卷积码的码率。

例如，以下代码生成一个码率为1/2的卷积码：```matlab
% 生成一个码率为1/2的卷积码
c = convenc(data, 2);
```
其中，`data`是输入数据，`2`表示码率为1/2。

需要注意的是，卷积码的码率并不是一个固定的值，而是一个范围。

这是因为卷积码在编码过程中会引入冗余比特，这些冗余比特的数量取决于具体的编码参数。

因此，在实际应用中，需要根据具体需求选择合适的编码参数来获得最佳的纠错性能和传输效率。

卷积码的编解码Matlab仿真卷积码的编解码Matlab仿真摘要卷积码是一种性能优越的信道编码。

它的编码器和译码器都比较容易实现，同时它具有较强的纠错能力。

随着纠错编码理论研究的不断深入，卷积码的实际应用越来越广泛。

本文简明地介绍了卷积码的编码原理和译码原理。

并在SIMULINK模块设计中，完成了对卷积码的编码和译码以及误比特统计整个过程的模块仿真。

最后，通过在仿真过程中分别改变卷积码的重要参数来加深理解卷积码的这些参数对卷积码的误码性能的影响。

经过仿真和实测，并对测试结果作了分析。

得出了以下三个结论：（1）当改变卷积码的码率时，系统的误码性能也将随之发生变化。

（2）对于码率一定的卷积码，当约束长度N 发生变化时，系统的误码性能也会随之发生变化。

（3）回溯长度也会不同程度上地影响误码性能。

关键词:卷积码；码率；约束长度；回溯长度Simulation and Research on Encoding and Decoding ofConvolution CodeAbstractConvolution code has a superior performance of the channel code. It is easy to coding and decoding. And it has a strong ability to correct errors. As correcting coding theory has a long development, the practice of convolution code is more and more extensive. In this thesis, the principle of convolution coding and decoding is introduced simply firstly. Then the whole simulation module process of encoding, decoding and the Error Rate Calculation is completed in this design. Finally, in order to understand their performances of error rate, many changes in parameters of convolution code are calculated in the simulation process. After simulation and measure, an analysis of test results is presented. The following three conclusions are draw:(1) When the rate of convolution Code changes, BER performance of the system will change.(2) For a certain rate of convolution code, when there is a change in the constraint length of N, BER performance of the system will change.(3) Retrospective length will affect BER.Key words:convolution code; rate; constraint length; retrospective length;目录论文总页数：21页1 引言 (1)1.1 课题背景 (1)1.2 国内外研究现状 (1)1.3 本课题的意义 (1)1.4 本课题的研究方法 (1)2 卷积码的基本概念 (2)2.1 信道 (2)2.2 纠错编码 (2)2.3 卷积码的基本概念 (2)2.4 卷积码编码的概念 (2)2.4.1 卷积编码 (2)2.4.2 卷积码的树状图 (3)2.4.3 卷积码的网格图 (4)2.4.4 卷积码的解析表示 (5)3 卷积码的译码 (7)3.1 卷积码译码的概述 (7)3.2 卷积码的最大似然译码 (7)3.3 VITEBI 译码的关键步骤 (8)3.3.1 输入与同步单元 (8)3.3.2 支路量度计算 (8)3.3.3 路径量度的存储与更新 (8)3.3.4 信息序列的存储与更新 (9)3.3.5 判决与输出单元 (9)4 结论 (10)4.1 卷积码的仿真 (10)4.1.1 SIMULINK仿真模块的参数设置以及重要参数的意义 (10)4.2 改变卷积码的参数仿真以及结论.. 144.2.1 不同回溯长度对卷积码性能的影响 (15)4.2.2 不同码率对卷积码误码性能的响 (16)4.2.3 不同约束长度对卷积码的误码性能影响 (17)结论 (20)参考文献 (21)致谢............... 错误!未定义书签。

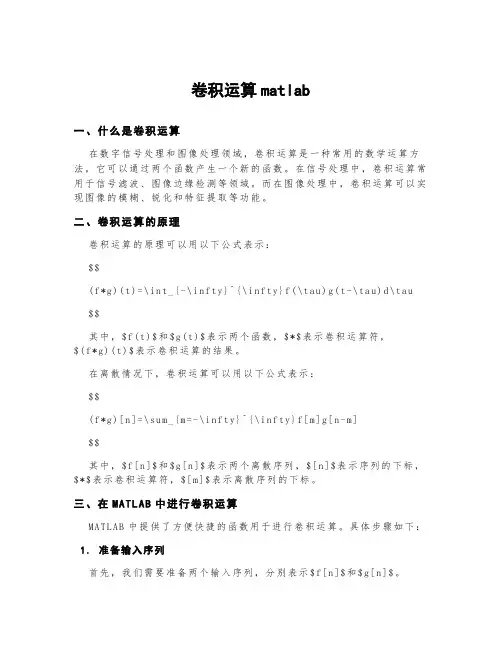

卷积运算matlab一、什么是卷积运算在数字信号处理和图像处理领域，卷积运算是一种常用的数学运算方法，它可以通过两个函数产生一个新的函数。

在信号处理中，卷积运算常用于信号滤波、图像边缘检测等领域。

而在图像处理中，卷积运算可以实现图像的模糊、锐化和特征提取等功能。

二、卷积运算的原理卷积运算的原理可以用以下公式表示：$$(f*g)(t)=\in t_{-\i nf ty}^{\in ft y}f(\t au)g(t-\ta u)d\ta u$$其中，$f(t)$和$g(t)$表示两个函数，$*$表示卷积运算符，$(f*g)(t)$表示卷积运算的结果。

在离散情况下，卷积运算可以用以下公式表示：$$(f*g)[n]=\su m_{m=-\i nf ty}^{\in fty}f[m]g[n-m]$$其中，$f[n]$和$g[n]$表示两个离散序列，$[n]$表示序列的下标，$*$表示卷积运算符，$[m]$表示离散序列的下标。

三、在MATL AB中进行卷积运算M A TL AB中提供了方便快捷的函数用于进行卷积运算。

具体步骤如下：1.准备输入序列首先，我们需要准备两个输入序列，分别表示$f[n]$和$g[n]$。

f=[1,2,3,4,5];g=[1,1,1];2.执行卷积运算接下来，使用MA TL AB的`c on v`函数执行卷积运算。

r e su lt=c on v(f,g);3.查看结果最后，我们可以通过打印`r es ul t`来查看卷积运算的结果。

d i sp(r es ul t);四、实际应用案例卷积运算在实际应用中具有广泛的应用性。

下面以图像处理中的边缘检测为例说明卷积运算的应用。

1.准备图像首先，我们需要准备一张待处理的图像。

i m ag e=im re ad('ima g e.jp g');2.定义边缘检测算子接下来，我们需要定义一个边缘检测算子，例如S ob el算子。

s o be l=[1,0,-1;2,0,-2;1,0,-1];3.执行卷积运算然后，使用M AT LA B的`co nv2`函数执行卷积运算。

卷积 matlab卷积是信号处理中十分重要的一种操作，在MATLAB中也有相应的函数可以实现。

本文将简要介绍MATLAB中的卷积函数以及一些相关的参考内容，以供参考。

在MATLAB中，卷积函数通常采用conv函数实现。

其调用形式为：```matlabC = conv(A, B)```其中A和B是要进行卷积的两个向量或矩阵，C是返回的卷积结果。

卷积的定义如下：```C(i) = sum(conj(A(j)) * B(i-j))```其中符号`*`表示点乘，`conj()`表示取复共轭。

这个定义适用于一维和多维的向量和矩阵。

除了基本的卷积函数conv之外，在MATLAB中还有一些其他函数可以实现特殊类型的卷积，如corrcoef函数用于计算两个向量的相关系数，conv2函数用于计算二维矩阵的卷积等等。

在MATLAB的官方文档和帮助文档中，可以找到对卷积函数的详细说明和使用示例。

可以通过在MATLAB命令行窗口输入`help conv`或者`doc conv`来打开对应的文档。

这些文档中通常会包含函数的定义、语法、输入参数、输出参数以及示例代码等内容，非常有助于理解和使用这些函数。

此外，在MATLAB的用户论坛和开发者社区中，也可以找到关于卷积函数的一些讨论和问题解答。

这些论坛和社区中有很多活跃的用户和开发者，可以相互分享经验和解决问题。

这些讨论对于深入理解卷积函数的功能和用法，以及处理实际问题时的一些技巧和注意事项非常有帮助。

在自学领域，很多网络课程和教程也提供了关于卷积的学习材料和示例代码。

这些课程和教程通常包含视频教学、课件、笔记和练习等内容，以不同的形式和层次帮助学习者理解卷积的原理和实际应用。

通过自学这些材料，可以更好地掌握卷积的相关知识和技能。

总之，MATLAB中有丰富的卷积函数和相应的参考内容，可以帮助用户进行信号处理和数据分析等相关任务。

通过查阅MATLAB官方文档、用户论坛、开发者社区以及相关网络课程和教程，可以更好地理解和使用这些函数，将卷积技术应用到实际问题中。
