机电一体化概论第一章机电一体化概述2•机电一体化的发展趋势:智能化，模块化，网络化，微型化,绿色化，系统化.3•机电一体化的基本含义:机电一体化乃是在机械的主功能、动力功能、信息功能和控制功能上引进徽电子技术，并将机核装置与电子设备以及相关软件有机结合而构成的系统总称。
5•机电一体化的相关技术：机械技术、传感检测技术、信息处理技术、自动控制技术、伺服驱动技术、系统总体技术。
6.机电一体化系统的基本要素及其功能：8•机电一体化一词最早于1971年出现在日本。
它是取机械学的前半部和电子学的后半部拼合而成，但是，机电一体化并非机械技术和电子技术的简单叠加，而是有着自身体系的新型学科。
第二章机电一体化的相关技术L机电一体化系统中的机械系统：传动部分、导向机构、执行机构、轴系、机座或机架。
2.机电一体化中机械系统的基本要求：高精度、小惯量、大刚度、快速响应性、良好的稳定性。
9•传感器的定义：传感器是一种能感受规定的被测量，并按照一定的规律转换成可用的输出信号的器件或装置。
13•常见的接近开关及其应用：电涡式接近开关（金属）、电容式接近开关（导体和非导体）、霍尔接近开关（磁性物件）、光电开关：透射型，反射型（统计产量，检测包装，精确定位等）。
16.在控制系统中根据系统信号相对于时间的连续性，通常分为连续时间系统和离散时间系统（连续系统和离散系统）。
18•计算机控制系统的类型及计算机担当的角色：操作指导控制系统（助手）、宜接数字控制系统（DDC,决策者，操作者）、监督计算机控制系统（SCC, 操作指导系统与DDC系统的综合与发展，决策人）、分级控制系统、集散控制系统（DCS）、工厂自动化（FA）系统。
25•接口的分类（1）根据接口的变换和调整功能特征：零接口、被动接口、主动接口、智能接口。
（2）根据接口的输入\输出功能的性质：信息接口、机械接口、物理接口、环境接口。
（3）按照所联系的子系统不同：人机接口、机电接口。

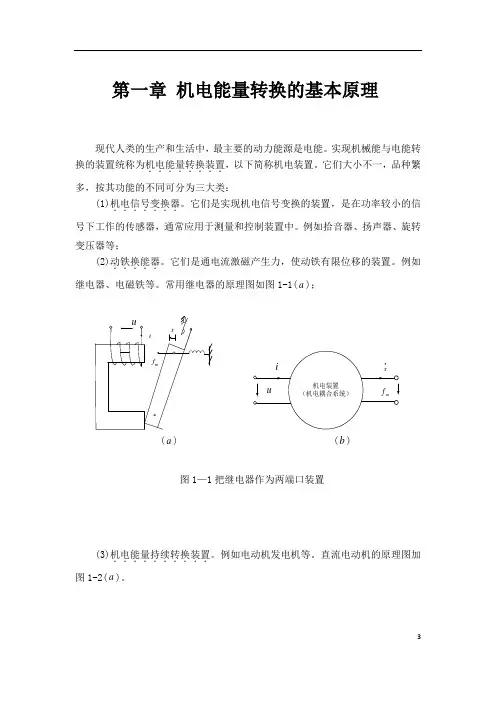

第一章机电能量转换的基本原理现代人类的生产和生活中，最主要的动力能源是电能。
实现机械能与电能转换的装置统称为机电能量转换装置．．．．．．．．，以下简称机电装置。
它们大小不一，品种繁多，按其功能的不同可分为三大类：(1)机电信号变换器．．．．．．．。
它们是实现机电信号变换的装置，是在功率较小的信号下工作的传感器，通常应用于测量和控制装置中。
例如拾音器、扬声器、旋转变压器等；(2)动铁换能器．．．．．。
它们是通电流激磁产生力，使动铁有限位移的装置。
例如继电器、电磁铁等。
常用继电器的原理图如图1-1(a)；(a) (b)图1—1把继电器作为两端口装置(3)机电能量持续转换装置．．．．．．．．．．。
例如电动机发电机等。
直流电动机的原理图加图1-2(a)。
4uf(a) (b)图1-2把直流电动机作为三端口装置机电装置实现机电能量转换的形式，大体有四种：①电致伸缩与压电效应：②磁致伸缩；③电场力；④电磁力。
前两种功率很小，又是不可逆的。
应用第三种形式——电场力来实现机电能量转换的装置称为静电式机电装置．．．．．．．，只能得到不大的力和功率。
实用上绝大多数的机电装置是应用第四种形式——电磁力来实现机电能量转换的，称为电磁式机电装．．．．．．置．。
本书以电磁式机电装置作为主要研究对象。
下面不加说明的机电装置仅指电磁式机电装置，或是电磁式与静电式两种机电装置。
它们都是由载流的电系统，可动的机械系统和作为耦合媒介与储存能量的电磁场三部分组成；队总体看，它们每个又都有固定的和可动的两大部件。
严格说，耦合电磁场应该是电场和磁场的综合体。
但在机电装置中，电频率较低，可动部件的运动速度大大低于光速，这样不仅可以忽略不计电磁辐射，认为机电装置是质量守恒的物理系统；而且可以把电场和磁场分别考虑，认为它们是彼此独立的。
因此在电磁式机电装置中耦合电磁场仅是磁场，但在静电式机电装置中耦合场仅是电场。
在分析研究时，机电装置总可以归纳成具有若干个电端5口和机械端口的装置。

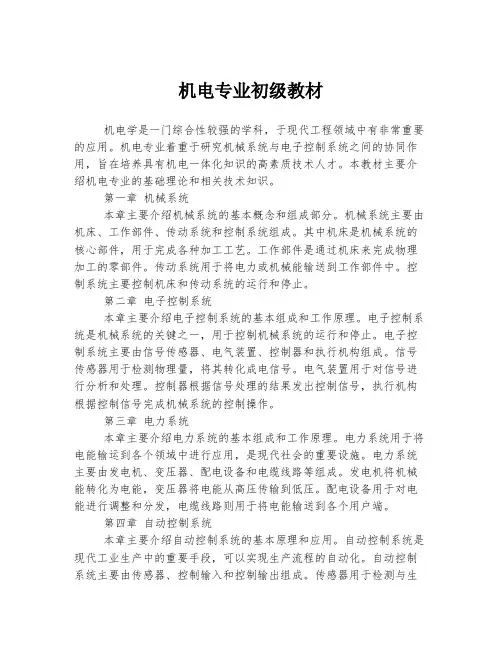

机电专业初级教材机电学是一门综合性较强的学科，于现代工程领域中有非常重要的应用。
机电专业着重于研究机械系统与电子控制系统之间的协同作用，旨在培养具有机电一体化知识的高素质技术人才。
本教材主要介绍机电专业的基础理论和相关技术知识。
第一章机械系统本章主要介绍机械系统的基本概念和组成部分。
机械系统主要由机床、工作部件、传动系统和控制系统组成。
其中机床是机械系统的核心部件，用于完成各种加工工艺。
工作部件是通过机床来完成物理加工的零部件。
传动系统用于将电力或机械能输送到工作部件中。
控制系统主要控制机床和传动系统的运行和停止。
第二章电子控制系统本章主要介绍电子控制系统的基本组成和工作原理。
电子控制系统是机械系统的关键之一，用于控制机械系统的运行和停止。
电子控制系统主要由信号传感器、电气装置、控制器和执行机构组成。
信号传感器用于检测物理量，将其转化成电信号。
电气装置用于对信号进行分析和处理。
控制器根据信号处理的结果发出控制信号，执行机构根据控制信号完成机械系统的控制操作。
第三章电力系统本章主要介绍电力系统的基本组成和工作原理。
电力系统用于将电能输运到各个领域中进行应用，是现代社会的重要设施。
电力系统主要由发电机、变压器、配电设备和电缆线路等组成。
发电机将机械能转化为电能，变压器将电能从高压传输到低压。
配电设备用于对电能进行调整和分发，电缆线路则用于将电能输送到各个用户端。
第四章自动控制系统本章主要介绍自动控制系统的基本原理和应用。
自动控制系统是现代工业生产中的重要手段，可以实现生产流程的自动化。
自动控制系统主要由传感器、控制输入和控制输出组成。
传感器用于检测与生产过程相关的物理量，控制输入根据传感器的信号输出相应的控制信号，控制输出将控制信号传输到相应的执行机构上。
自动控制系统可以实现生产过程的自动化，提高生产效率和品质。
第五章单片机技术本章主要介绍单片机技术的基本原理和应用。
单片机作为电子控制系统中的重要组件，可以实现高效率、高精度、低成本的控制方案。

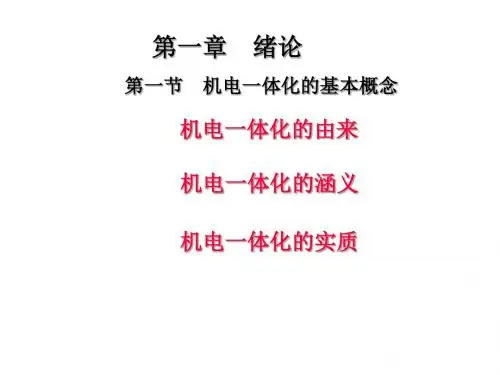

第一章机电一体化概述一、机电一体化定义及特征机电一体化是指在机构得主功能、动力功能、信息处理功能和控制功能上引进电子技术，将机械装置与电子化设计及软件结合起来所构成的系统的总称。
机电一体化发展至今也已成为一门有着自身体系的新型学科，随着科学技术的不但发展，还将被赋予新的内容。
但其基本特征可概括为：机电一体化是从系统的观点出发，综合运用机械技术、微电子技术、自动控制技术、计算机技术、信息技术、传感测控技术、电力电子技术、接口技术、信息变换技术以及软件编程技术等群体技术，根据系统功能目标和优化组织目标，合理配置与布局各功能单元，在多功能、高质量、高可靠性、低能耗的意义上实现特定功能价值，并使整个系统最优化的系统工程技术。
由此而产生的功能系统，则成为一个机电一体化系统或机电一体化产品。
二、.机电与机械电气的区别：机电一体化发展至今也已成为一门有着自身体系的新型学科，随着科学技术的不但发展，还将被赋予新的内容。
机电一体化从系统的观点出发，综合运用机械技术、微电子技术、自动控制技术、计算机技术、信息技术、传感测控技术、电力电子技术、接口技术、信息变换技术以及软件编程技术等群体技术，根据系统功能目标和优化组织目标，合理配置与布局各功能单元，在多功能、高质量、高可靠性、低能耗的意义上实现特定功能价值，并使整个系统最优化的系统工程技术。
由此而产生的功能系统，则成为一个机电一体化系统或机电一体化产品。
“机电一体化”涵盖“技术”和“产品”两个方面。
机电一体化技术是基于上述群体技术有机融合的一种综合技术，而不是机械技术、微电子技术以及其它新技术的简单组合、拼凑。
机电一体化发展至今也已成为一门有着自身体系的新型学科，随着科学技术的不但发展，还将被赋予新的内容。
这是机电一体化与机械加电气所形成的机械电气化在概念上的根本区别。
机械工程技术有纯技术发展到机械电气化，仍属传统机械，其主要功能依然是代替和放大的体力。
但是发展到机电一体化后，其中的微电子装置除可取代某些机械部件的原有功能外，还能赋予许多新的功能，如自动检测、自动处理信息、自动显示记录、自动调节与控制自动诊断与保护等。
