一、课程中文名称：桥梁工程二、课程英文名称：Bridge Engineering三、课程编码：ZX0655340四、课程性质：专业课五、学时数、学分数、开课学期：64学时、4.0学分、第7学期六、课程目的与要求课程的目的主要有：该课程是土木工程专业桥梁课群组的主要限定选修专业课。

通过本课程的学习使学生了解桥梁的设计原则，掌握各种体系桥梁的受力特点及结构计算基本理论，结合课程设计与习题加深对课堂理论教学内容的理解，培养学生的动手能力。

课程的基本要求：1、介绍国内外桥梁的发展历史和现状及新型的桥梁体系，拓宽专业面，为桥梁工程的进一步发展积累知识。

2、讲课中把对结构的安全、经济、适用和美观的要求有机地联系起来，贯彻多快好省的建设方针，培养学生热爱专业，愿为祖国的桥梁事业贡献毕生精力的献身精神，以严肃的科学态度，从党和人民的基本利益出发，正确处理桥梁规划与设计问题。

3、要求学生掌握梁式体系桥梁的设计、计算、构造、施工的全部内容，掌握设计计算的基本理论。

4、要求掌握拱式桥的设计、计算、构造和施工的全部内容。

5、重点章节应布置习题，加深学生对基本理论的理解。

6、通过课程设计培养学生的动手能力。

七、本课程与其它课程的联系同桥梁工程有密切关系的前续课程有数学、材料力学、结构力学、混凝土结构设计原理等。

1、数学为桥梁工程的学习提供方法论指导；2、材料力学为桥梁工程的学习提供一般的力学原理，桥梁工程将这些原理应用于结构设计中；3、结构力学解决了一些结构的计算问题；结构设计原理使得所设计的截面满足强度、刚度和稳定性的要求；4、桥梁工程是上述几门课程的综合应用。

同桥梁工程有密切关系的后续课程有：高等桥梁结构理论、桥梁结构稳定和振动、结构动力学以及一些桥梁计算软件等。

八、教学方法课堂讲授＋课后作业检查＋作业信息反馈＋答疑指导采用黑板教学，同时运用网络教学平台。

九、考核方法：闭卷：平时成绩＋期末考试成绩十、选用教材及参考书目选用教材：彭大文李国芬黄小广主编的《桥梁工程》人民交通出版社 2007参考书目：1、姚玲森主编《桥梁工程》（公路与城市道路专业用）人民交通出版社 19852、中华人民共和国交通部标准：《公路桥涵设计通用规范》（JTG D60-2004）3、中华人民共和国交通部标准：《公路钢筋混凝上及预应力混凝土桥涵设计规范》(JTG D62-2004)4、邵旭东胡建华编著《桥梁设计百问》（第二版）人民交通出版社 20055、刘吉义张俊义陈亚军编《桥梁施工百问》人民交通出版社 20036、李亚东主编《桥梁工程概论》（第二版）西南交通大学出版社 20067、王丽荣主编《桥梁工程》中国建筑工业出版社 20058、范立础主编《桥梁工程》（上册）人民交通出版社 20019、顾安邦主编《桥梁工程》（下册）人民交通出版社 200010、严国敏编著《现代斜拉桥》西南交通大学出版社199511、严国敏编著《现代悬索桥》人民交通出版社 2002十一、教学进程安排表学时序号章节教学内容理论实践合计1第一章绪论2022第二章桥梁的总体202规划和设计404 3第三章桥梁设计作用202 4第四章桥面布置与构造202 5第五章混凝土桥梁结构的耐久性设计12以上为第一篇总论404 6第一章混凝土梁式桥的构造7第二章混凝土简支梁式808桥的计算606 8第三章混凝土连续体系梁桥的计算9第四章箱梁简介202 10第五章刚架桥简介101 11第六章梁式桥支座303 12第七章混凝土斜梁桥和202弯梁桥简介404 13第八章混凝土梁桥的施工30以上为第二篇混凝土梁桥和刚架桥14第一章概述202 15第二章拱桥的构造404与设计16第三章拱桥的计算606 17第四章拱桥施工202以上为第三篇拱桥14101 18第一章总体布置与结构体系19第二章斜拉桥的构造1012以上为第四篇混凝土斜拉桥20第三章钢管混凝土拱202桥的构造404 21第四章钢管混凝土拱桥的计算6以上为第五篇钢－混凝土组合结构桥梁合计共21章的内容64064十二、主要教学内容、重点和难点第一篇总论第四章绪论一、学习目的通过本章的学习，要达到以下目的（1）了解桥梁工程在道路建设中的作用；（2）明白桥梁的组成和分类；（3）了解桥梁有关的术语名称；（4）了解国内外桥梁的发展概况。

桥梁⼯程复习资料桥梁⼯程第⼀篇、总论第⼀章、绪论⼀、桥梁发展我国-古代辉煌-赵州桥-现存最古⽼⽯拱桥国外-近代灿烂-明⽯海峡⼤桥-世界跨度最⼤⼆、桥梁组成三、名词解释1.桥梁:跨越⼭⾕、河流、线路等障碍物具有⼀定承载能⼒的架空建筑物。

2.计算跨度::对于有⽀座的桥梁，是指桥跨结构相邻及两个⽀座中⼼之间的距离;对于拱桥，是指拱轴线两端点之间的距离；对于梁桥，是指桥跨两端相领⽀座中⼼之间的⽔平距离。

3.标准跨度: 对于桥梁，是指桥墩中⼼线之间的距离，对于拱桥是指净跨径。

4.净跨径：对于梁桥是指设计洪⽔位上相邻两个桥墩(或桥台)之间的净距;对于拱桥是指每孔拱跨两个拱脚减⾯最低点之间的⽔平距离。

5.桥梁建筑⾼度：指桥上⾏车路⾯（或轨顶）与桥跨结构下边缘之间的⾼差。

6.桥梁允许建筑⾼度：公路（或铁路）定线所确定的桥⾯（或轨顶）标⾼，对通航净空顶部标⾼之差。

7.桥梁全长：桥梁两段两个桥台的侧⼟墙或⼋字墙后端点之间的距离。

8.桥梁总长：是指桥梁两端桥台台背前缘间的距离。

9.净⽮⾼：从拱顶截⾯下缘⾄相领两拱脚截⾯下缘最低点之连线的垂直距离10.计算⽮⾼：从拱顶截⾯形⼼⾄相领两拱脚截⾯形⼼之连线的垂直距离。

11．⼀般指桥梁总跨径（多孔桥梁照中各孔径的总和）四、桥梁分类1.以梁式桥为例，绘图说明桥梁有哪⼏部分组成？2..按结构体系桥梁可以分成⼏类？各有什么特点？梁式桥（简⽀梁、连续梁、悬臂梁）特点：主要承载结构为梁；在竖向荷载作⽤下，⽀座只有竖向反⼒；主梁受弯、剪。

拱式桥:特点：主要承载结构为拱；在竖向荷载作⽤下，⽀座既有竖向反⼒、也有⽔平反⼒；主拱主要受压。

刚架桥（梁柱固结）特点：（主要承载结构为刚架；在竖向荷载作⽤下，⽀座既有竖向反⼒、也有⽔平反⼒；构件受弯、剪、压。

缆索承重:主要承重结构为缆索，缆索受拉。

组合体系桥（斜拉桥）特点：是由两种或两种以上的基本结构体系所组成的桥。

斜拉桥：主要承重结构为主梁，拉索，主梁承受弯、剪、轴⼒、拉索受拉。

桥梁发展概况
桥梁，作为连接两地的重要交通工具，一直在人类的发展历程中扮演着重要的角色。

随着科技的不断进步和城市化进程的加速，桥梁建设也在不断发展和完善，为人们的生活和经济发展提供了便利。

在古代，桥梁主要是以石头、木材等天然材料搭建而成，如中国的古代石桥、欧洲的古罗马桥等。

这些古老的桥梁不仅具有很高的艺术价值，同时也承载着人们对于交通便利的向往和追求。

随着人类对于桥梁建设技术的不断探索和积累，如今的桥梁已经发展到了一个新的高度。

现代桥梁建设采用了先进的工程技术和材料，如高强度钢材、预应力混凝土等，使得桥梁的承载能力和耐久性得到了大幅提升。

同时，随着计算机技术的应用，桥梁设计和施工变得更加精准和高效。

人们可以通过仿真软件对桥梁结构进行模拟分析，以确保其安全可靠。

在城市交通拥堵的情况下，桥梁的发展也变得更加迫切。

为了缓解交通压力，一些大型城市开始建设跨江大桥、高架桥等工程，以提高城市交通的通行效率。

这些桥梁不仅连接了城市的两岸，同时也成为城市的地标建筑，吸引着无数游客前来观赏。

桥梁建设也成为了一项重要的经济支柱产业。

在桥梁建设过程中，需要大量的人力和物力资源，同时也催生了相关产业链的发展，如建筑材料、工程机械等。

桥梁的建设不仅提升了城市的形象，同时
也为城市带来了更多的经济效益。

总的来说，桥梁作为连接城市和人们生活的纽带，对于城市的发展和人们的生活起着至关重要的作用。

随着科技的不断进步和城市化的加速发展，桥梁建设也在不断创新和完善，为人们的出行和经济发展提供了有力的支持。

相信在未来，桥梁的发展会更加多样化和智能化，为城市的发展注入新的活力。

桥梁发展概况桥梁作为连接两岸之间的重要交通设施，在人类社会的发展进程中扮演着至关重要的角色。

从最早的简易木桥到如今的高速公路大桥，桥梁的发展经历了漫长而曲折的历程，贯穿了人类对工程技术的不断探索和创新。

最早的桥梁可以追溯到几千年前的古代文明时期。

在那个时候，人们利用原始的材料，如木材、石头等，建造简易的桥梁来方便交通。

这些桥梁虽然简陋，但已经为人类的交通运输提供了帮助。

随着社会的进步和科技的发展，桥梁建设逐渐走上了现代化的道路。

随着工程技术的不断进步，人们开始使用更加先进的材料和设计理念来建造桥梁。

钢结构、混凝土等材料的应用使得桥梁的承载能力和耐久性大大提高。

同时，桥梁设计也越来越注重美学和环保，许多桥梁成为城市的地标，吸引着游客的目光。

在现代社会，桥梁已经成为城市发展的重要标志。

高速公路、铁路等基础设施的建设离不开桥梁的支撑。

大型跨海跨江的桥梁更是成为了连接两岸的纽带，架起了人们心灵的桥梁。

同时，桥梁的发展也带动了周边地区的经济繁荣，促进了城市之间的交流与合作。

随着科技的不断进步，桥梁建设也在不断创新。

智能化、绿色化等理念被引入桥梁设计中，使得桥梁更加安全、智能和环保。

未来，随着人工智能、大数据等新技术的应用，桥梁建设将迎来更加广阔的发展空间，为人类创造出更加便利、安全的出行条件。

总的来说，桥梁作为人类社会发展的产物，在连接城市、促进经济、促进文化交流等方面发挥着不可替代的作用。

未来，随着科技的不断进步和社会的不断发展，桥梁建设将迎来更加美好的明天，为人类社会的发展注入新的活力和动力。

希望各国在桥梁建设中能够相互合作、共同发展，共同创造出更加美好的未来。

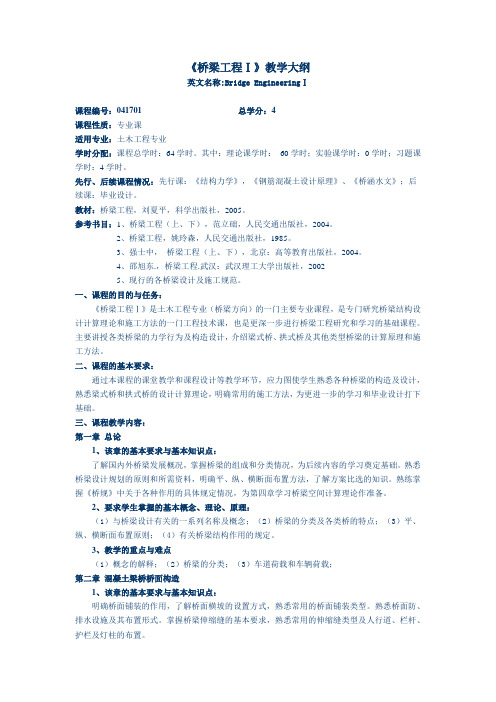

《桥梁工程Ⅰ》教学大纲英文名称:Bridge EngineeringⅠ课程编号：041701 总学分：4课程性质：专业课适用专业：土木工程专业学时分配：课程总学时：64学时。

其中：理论课学时：60学时；实验课学时：0学时；习题课学时：4学时。

先行、后续课程情况：先行课：《结构力学》，《钢筋混凝土设计原理》、《桥涵水文》；后续课：毕业设计。

教材：桥梁工程，刘夏平，科学出版社，2005。

参考书目：1、桥梁工程（上、下），范立础，人民交通出版社，2004。

2、桥梁工程，姚玲森，人民交通出版社，1985。

3、强士中，桥梁工程（上、下），北京：高等教育出版社，2004。

4、邵旭东.，桥梁工程.武汉：武汉理工大学出版社，20025、现行的各桥梁设计及施工规范。

一、课程的目的与任务：《桥梁工程Ⅰ》是土木工程专业（桥梁方向）的一门主要专业课程，是专门研究桥梁结构设计计算理论和施工方法的一门工程技术课，也是更深一步进行桥梁工程研究和学习的基础课程。

主要讲授各类桥梁的力学行为及构造设计，介绍梁式桥、拱式桥及其他类型桥梁的计算原理和施工方法。

二、课程的基本要求：通过本课程的课堂教学和课程设计等教学环节，应力图使学生熟悉各种桥梁的构造及设计，熟悉梁式桥和拱式桥的设计计算理论，明确常用的施工方法，为更进一步的学习和毕业设计打下基础。

三、课程教学内容：第一章总论1、该章的基本要求与基本知识点：了解国内外桥梁发展概况，掌握桥梁的组成和分类情况，为后续内容的学习奠定基础。

熟悉桥梁设计规划的原则和所需资料，明确平、纵、横断面布置方法，了解方案比选的知识。

熟练掌握《桥规》中关于各种作用的具体规定情况，为第四章学习桥梁空间计算理论作准备。

2、要求学生掌握的基本概念、理论、原理：（1）与桥梁设计有关的一系列名称及概念；（2）桥梁的分类及各类桥的特点；（3）平、纵、横断面布置原则；（4）有关桥梁结构作用的规定。

3、教学的重点与难点（1）概念的解释；（2）桥梁的分类；（3）车道荷载和车辆荷载；第二章混凝土梁桥桥面构造1、该章的基本要求与基本知识点：明确桥面铺装的作用，了解桥面横坡的设置方式，熟悉常用的桥面铺装类型。

《桥梁工程》课程教学大纲英文名称：Bridge Engineering课程编码：080720246总学时：48 实验学时：0 学分：3适用对象：道路桥梁与渡河工程专业本科四年级学生先修课程：理论力学、材料力学、结构力学、桥涵水文、结构设计原理等大纲主撰人：大纲审核人：一、课程性质、目的和任务《桥梁工程》是为道路桥梁与渡河工程专业学生讲授的一门专业必修课程，讲述桥梁设计理论和方法与及桥梁施工方法及工艺。

介绍国内外最新技术成就和信息，展望未来。

因此，本课程是一门知识面较宽、实践性较强的专业课。

设置该课程的目的是使学生了解国内外最新桥梁技术成就和信息，掌握桥梁设计与施工方法。

二、教学内容及要求第一篇总论第1章：概述授课学时：1基本要求：1-1了解桥梁的作用2-2 了解桥梁的组成和分类2-3 了解桥梁建设的成就与发展重点：桥梁的组成、分类。

难点：无第2章：桥梁的整体规划设计授课学时：1基本要求：2-1了解桥梁设计的基本原则2-2掌握桥梁平、纵、横断面设计2-3了解桥梁设计与建设程序2-4熟悉桥梁设计方案的比选重点：桥梁平、纵、横断面设计难点：桥梁设计方案的比选第3章：桥梁上的作用授课学时：4基本要求：3-1熟悉永久作用3-2熟悉可变作用3-3熟悉偶然作用3-4 熟悉作用效应组合重点：新桥规有关汽车荷载的规定难点：可变作用的计算第4章桥面布置与构造授课学时：2基本要求：4-1了解桥面铺装4-2了解桥面排水4-3了解车行道、人行道、栏杆与护栏、灯柱重点：桥面铺装、桥面排水难点：无第二篇混凝土梁桥和刚架桥第1章：概述授课学时：1基本要求：1-1了解混凝土梁桥的特点1-2了解梁桥的主要类型重点：混凝土梁桥的特点难点：无第2章：混凝土梁桥构造与设计要点授课学时：2基本要求：2-1了解简支板桥的特点2-2了解装配式简支梁桥的特点2-3掌握混凝土梁桥构造重点：混凝土梁桥构造难点：无第3章：混凝土简支梁桥的计算授课学时：5基本要求：3-1 掌握桥面板计算3-2 掌握主梁内力计算3-3 掌握横隔梁内力计算3-4 掌握挠度、预拱度计算重点：桥面板计算、主梁内力计算难点：桥面板计算第4章：混凝土悬臂体系和连续体系梁桥的计算授课学时：4基本要求：4-1 掌握结构恒载内力计算4-2 掌握箱梁剪力滞效应计算的有效宽度法4-3 掌握活载内力计算4-4 掌握预应力效应计算的等效荷载法4-5 掌握混凝土徐变次内力计算的换算弹性模量法4-6 掌握混凝土收缩次内力计算4-7 掌握基础沉降次内力计算4-8 掌握温度次内力和自应力计算4-9 掌握悬臂施工时挠度和预拱度计算重点：混凝土收缩次内力计算、基础沉降次内力计算、温度次内力和自应力计算难点：箱梁剪力滞效应计算的有效宽度法、混凝土徐变次内力计算的换算弹性模量法第5章：刚架桥简介授课学时：2基本要求：5-1 了解门式刚架桥5-2 了解斜腿刚架桥5-3 了解无缝式连续刚架桥重点：门式刚架桥、斜腿刚架桥难点：无第6章：梁式桥的支座授课学时：2基本要求：6-1了解常用支座的类型和构造6-2 熟悉支座的布置6-3 掌握支座的计算重点：常用支座的类型和构造难点：支座的计算第7章：混凝土斜弯梁桥简介授课学时：2基本要求：7-1 了解斜梁桥7-2 了解弯梁桥重点：斜弯梁桥的构造难点：斜弯梁桥的计算第8章：混凝土梁桥的施工授课学时：1基本要求：8-1 了解就地现浇的钢筋混凝土简支梁桥施工8-2 了解预制钢筋混凝土及预应力混凝土简支梁桥施工8-3 了解悬臂体系和连续体系梁桥的施工重点：钢筋混凝土简支梁桥施工、预应力混凝土简支梁桥施工难点：悬臂体系和连续体系梁桥的施工第三篇混凝土拱桥第1章：概述授课学时：1基本要求：1-1 了解拱桥的主要特点1-2 掌握拱桥的组成及主要类型重点：拱桥的主要特点、拱桥的组成及主要类型难点：无第2章：拱桥的构造及设计授课学时：2基本要求：2-1 上承式拱桥的构造及设计2-2 中、下承式拱桥的构造及设计2-3 拱式组合体系桥的构造及设计重点：上承式拱桥的构造及设计难点：拱式组合体系桥的构造及设计第3章：拱桥的计算授课学时：4基本要求：3-1 掌握上承式拱桥的计算3-2 掌握中、下承式钢筋混凝土拱桥的计算3-3 了解其他类型拱桥的计算特点重点：上承式拱桥的计算难点：中、下承式钢筋混凝土拱桥的计算第4章：拱桥的施工授课学时：1基本要求：4-1 混凝土拱桥施工方法简介4-2 上承式拱桥的有支架施工4-3 上承式拱桥缆索吊装施工4-4 中、下承式拱桥的施工4-5 拱式组合体系桥的施工要点重点：混凝土拱桥施工方法简介难点：无第四篇混凝土斜拉桥第1章：总体布置授课学时：1基本要求：1-1 了解斜拉桥的特点1-2 熟悉孔跨布置1-3 熟悉索塔布置1-4 熟悉拉索布置1-5 熟悉主要结构体系重点：拉索布置难点：无第2章：斜拉桥的构造授课学时：1基本要求：2-1了解主梁的构造2-2了解索塔构造2-3 了解拉索构造重点：主梁的构造难点：无第3章：斜拉桥的计算授课学时：2基本要求：3-1 熟悉结构分析计算图式3-2 掌握斜拉索的垂度效应计算3-3 掌握索力的初拟和调整3-4 掌握温度和徐变次内力计算3-5掌握非线性问题的计算重点：斜拉索的垂度效应计算难点：非线性问题的计算第4章：斜拉桥的施工授课学时：1基本要求：4-1 了解主梁施工方法4-2 了解索塔施工要点4-3 了解拉索施工重点：主梁施工方法难点：无第五篇桥梁墩台第1章：桥梁墩台的设计和构造授课学时：1基本要求：1-1 了解桥梁墩台的作用、组成、分类1-2 了解梁桥墩台构造1-3 了解拱桥墩台构造重点：桥梁墩台的作用、组成、分类、构造难点：无第2章：桥梁墩台计算授课学时：2基本要求：2-1 了解墩台作用及其效应组合2-2 掌握重力式桥墩计算与验算2-3 掌握桩柱式桥墩计算2-4 掌握柔性排架墩计算2-5 掌握桥台计算重点：重力式桥墩计算与验算难点：柔性排架墩计算第六篇桥梁结构分析计算机方法第1章：绪论授课学时：1基本要求：1-1 了解有限单元法1-2 掌握两个问题的基本算法重点：有限单元法难点：有限单元法第2章：简支梁桥横向分布影响线通用计算授课学时：2基本要求：2-1 了解基本原理2-2 掌握基本原理2-3 掌握计算机方法2-4 掌握总框图和源程序重点：简支梁桥横向分布影响线通用计算基本原理难点：源程序第3章：桥梁结构分析的有限元法授课学时：2基本要求：3-1了解桥梁结构分析的杆系有限元法3-2了解桥梁结构分析的内容和特点3-3了解桥梁结构分析的建模方法重点：桥梁结构分析的杆系有限元法难点：桥梁结构分析的内容和特点三、学时分配课程总学时为48，其中理论学时48，实验学时0。

桥梁发展概况【桥梁发展概况】一、引言桥梁作为交通运输基础设施的重要组成部份，对于促进经济发展、加强地区联系具有重要意义。

本文将对桥梁发展的概况进行详细介绍，包括桥梁的定义、分类、发展历程、建设规模、技术创新等方面的内容。

二、桥梁的定义和分类桥梁是指为了连接两个地点而建造的结构物，用于承载道路、铁路、河流等交通运输工具的通行。

根据不同的分类标准，桥梁可分为以下几类：1. 按结构形式分类：梁桥、拱桥、斜拉桥、悬索桥等；2. 按材料分类：钢桥、混凝土桥、木桥等；3. 按功能分类：公路桥、铁路桥、人行桥等。

三、桥梁发展的历程桥梁的发展可以追溯到古代，最早的桥梁是由木材搭建而成。

随着科技的进步和工程技术的发展，桥梁的建设逐渐采用石材、砖石和铁材等材料，形成为了拱桥、梁桥等不同的结构形式。

近现代以来，随着钢材和混凝土等新材料的应用，桥梁的设计和建设水平得到了显著提高。

四、桥梁建设规模桥梁的建设规模与国家或者地区的经济发展水平密切相关。

以中国为例，近年来，中国桥梁建设规模不断扩大，涉及公路、铁路、水运等各个领域。

据统计，截至2022年底，中国已建成的公路桥梁总里程超过200万公里，铁路桥梁总里程超过10万公里，水运桥梁总里程超过30万公里。

五、桥梁技术创新随着科技的进步，桥梁建设领域也在不断创新。

在桥梁设计方面，采用了计算机辅助设计软件，能够更加精确地计算和摹拟桥梁的受力情况，提高了设计的准确性和效率。

在桥梁建设方面，采用了先进的施工技术和设备，如大型起重机、预制构件等，能够加快桥梁的建设进度，降低施工成本。

六、桥梁的维护与管理桥梁的维护与管理是确保桥梁安全运行的重要环节。

为了保证桥梁的正常使用，需要进行定期巡检、维修和加固工作。

同时，还需要建立桥梁管理机构，负责桥梁的日常管理和维护工作，制定相应的管理制度和应急预案，确保桥梁的安全性和可靠性。

七、桥梁发展的挑战与展望桥梁发展面临着一些挑战，如自然灾害、交通流量增加、老旧桥梁更新等问题。
