智能传感器是一种集成了传感器、微处理器、计算和通信技术的设备，它能够感知、处理和传递环境信息，为各种应用提供智能化服务。
本文将介绍智能传感器的基本概念、工作原理、主要类型、应用领域以及发展趋势。
一、基本概念智能传感器是一种具有信息处理能力的传感器，它不仅能够感知环境信息，还能够对信息进行处理和分析，从而实现对环境的智能监测和决策。
智能传感器通常由传感器、微处理器、存储器、通信接口等部分组成，它们通过协同工作，实现对环境信息的全面感知和处理。
二、工作原理智能传感器的工作原理主要包括数据采集、数据处理和结果输出三个环节。
传感器采集环境信息，将其转换为电信号；然后，微处理器对采集到的数据进行处理和分析，提取出有用信息；智能传感器将处理结果通过通信接口输出，供其他设备或系统使用。
三、主要类型根据不同的应用场景和需求，智能传感器可以分为多种类型。
常见的智能传感器类型包括温度传感器、湿度传感器、压力传感器、光敏传感器、声音传感器、气体传感器等。
这些传感器可以单独使用，也可以组合使用，以满足不同的监测需求。
四、应用领域智能传感器在各个领域都有广泛的应用，包括工业自动化、智能家居、环境监测、医疗健康、交通物流等。
在工业自动化领域，智能传感器可以用于生产线上的质量检测、设备故障诊断等；在智能家居领域，智能传感器可以用于室内环境监测、安全防范等；在环境监测领域，智能传感器可以用于大气、水质、土壤等环境参数的实时监测；在医疗健康领域，智能传感器可以用于生理参数的监测、疾病诊断等；在交通物流领域，智能传感器可以用于车辆监测、货物跟踪等。
五、发展趋势总结智能传感器作为一种具有信息处理能力的传感器，在各个领域都有广泛的应用。
随着科技的不断发展，智能传感器将不断进步，实现更加智能化的监测和决策。
一、工业自动化领域的应用智能传感器在工业自动化领域中的应用非常广泛，它们是实现智能制造的关键技术之一。
在生产线上的质量检测环节，智能传感器可以实时监测产品的尺寸、重量、颜色等参数，确保产品质量符合标准。
智能温度传感器DS18B20的原理与应用DS18B20是美国DALLAS半导体公司继DS1820之后最新推出的一种改进型智能温度传感器。
与传统的热敏电阻相比，他能够直接读出被测温度并且可根据实际要求通过简单的编程实现9～12位的数字值读数方式。
可以分别在93.75 ms和750 ms内完成9位和12位的数字量，并且从DS18B20读出的信息或写入DS18B20的信息仅需要一根口线（单线接口）读写,温度变换功率来源于数据总线，总线本身也可以向所挂接的DS18B20供电，而无需额外电源。
因而使用DS18B20可使系统结构更趋简单，可靠性更高。
他在测温精度、转换时间、传输距离、分辨率等方面较DS1820有了很大的改进，给用户带来了更方便的使用和更令人满意的效果。
1DS18B20简介（1）独特的单线接口方式：DS18B20与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯。
（2）在使用中不需要任何外围元件。
（3）可用数据线供电，电压范围：+3.0~ +5.5 V。
（4）测温范围：-55 ~+125 ℃。
固有测温分辨率为0.5 ℃。
（5）通过编程可实现9~12位的数字读数方式。
（6）用户可自设定非易失性的报警上下限值。
（7）支持多点组网功能，多个DS18B20可以并联在惟一的三线上，实现多点测温。
（8）负压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。
2DS18B20的内部结构DS18B20采用3脚PR35封装或8脚SOIC封装，其内部结构框图如图1所示。
(1) 64 b闪速ROM的结构如下：开始8位是产品类型的编号，接着是每个器件的惟一的序号，共有48位，最后8位是前56位的CRC校验码，这也是多个DS18B20可以采用一线进行通信的原因。
(2) 非易市失性温度报警触发器TH和TL，可通过软件写入用户报警上下限。
(3) 高速暂存存储器DS18B20温度传感器的内部存储器包括一个高速暂存RAM和一个非易失性的可电擦除的E 2RAM。
传感器应用举例及原理传感器是一种可以感知和测量某种物理量或环境参数的设备。
它可以将所测量的物理量转化为电信号或其他形式的输出信号，以便于被其他设备或系统处理和使用。
传感器被广泛应用于工业控制、智能家居、医疗设备、汽车电子等领域。
以下是几个传感器应用的举例及其工作原理：1. 温度传感器：温度传感器是最常见的传感器之一，它可以测量物体或环境的温度。
其中一个常见的例子是室内温度传感器，被广泛应用于智能家居系统中。
它的工作原理是基于温度对物质的影响，如电阻、压力或电磁放射等。
常见的温度传感器包括热敏电阻、热电偶和红外线温度传感器。
2. 压力传感器：压力传感器可以测量液体或气体的压力，常用于工业自动化、汽车电子等应用中。
汽车轮胎压力传感器是一个常见的例子，它可以检测轮胎的压力是否过低或过高。
工作原理通常是基于敏感元件的弯曲或拉伸来测量压力。
常见的压力传感器包括应变片、电容式压力传感器和压电传感器等。
3. 湿度传感器：湿度传感器可以测量空气中的湿度，常用于气象观测、农业、温室控制等领域。
一个例子是空调系统中的湿度传感器，它可以感知室内空气的湿度，从而控制空调系统的制冷或加湿。
工作原理通常是基于湿度对敏感材料的吸收或释放水分来进行测量。
常见的湿度传感器包括电容式湿度传感器和电阻式湿度传感器等。
4. 光学传感器：光学传感器可以检测光的吸收、散射、反射或发射等现象，广泛应用于光学仪器、机器人、安防系统等领域。
一个例子是红外线传感器，它可以感知物体是否存在，被广泛用于自动门、人体检测和反射型光电传感器等应用。
工作原理通常是基于光敏材料的电阻、电容或输出电压的变化。
常见的光学传感器包括光电传感器、光纤传感器和光电开关等。
5. 加速度传感器：加速度传感器可以测量物体的加速度、振动或冲击，常用于移动设备、运动控制和体感游戏等领域。
一个例子是手机中的加速度传感器，它可以感知手机的倾斜、旋转或摇动。
工作原理通常是基于质量与受力之间的关系，通过测量质量与加速度之间的变化来判断物体的运动状态。
智能传感器的原理和应用实例一、智能传感器的原理智能传感器是一种通过感知环境信息、处理数据并与其他设备进行通信的智能装置。
它具有以下原理：1.感知环境信息：智能传感器通过内部的传感器组件感知环境中的物理量，如温度、湿度、压力、光照等。
这些传感器组件可以是光电传感器、压力传感器、温度传感器等。
2.数据处理：一旦环境信息被感知到，智能传感器会进行数据处理，将感知到的原始数据转换为可用的数字信号。
这一过程通常涉及模拟信号转换、滤波、放大等处理。
3.通信功能：智能传感器通常具有通信功能，可以通过无线或有线方式与其他设备进行数据交互。
常见的通信方式包括蓝牙、Wi-Fi、LoRa等。
通过与其他设备的通信，智能传感器可以传输数据、接收命令，并与其他设备进行联动。
4.智能算法：智能传感器内部通常集成了一些智能算法，用于实现数据分析和决策。
这些算法可以在传感器内部完成，也可以通过与其他设备的协作来实现。
二、智能传感器的应用实例智能传感器在各个领域都有广泛的应用，下面列举几个常见的应用实例：1.智能家居：智能传感器在智能家居中发挥着重要作用。
例如，温湿度传感器可以感知室内的温度和湿度，并通过智能算法控制空调系统。
智能门锁可以感知用户的指纹或密码，并控制门锁的开关。
通过智能传感器，用户可以实现远程控制家居设备、自动化调节室内环境等。
2.工业自动化：智能传感器在工业自动化中被广泛应用。
例如，压力传感器可以监测管道中的压力变化，帮助工程师及时发现问题。
光电传感器可以检测物体的位置和运动状态，在自动化生产线上实现物体的追踪和定位。
智能传感器的应用可以提高工业生产的效率和质量。
3.智能农业：智能传感器在农业领域中的应用日益增多。
例如，土壤湿度传感器可以感知土壤的湿度情况，帮助农民合理浇水。
气象传感器可以感知环境中的温度、光照等指标，帮助农民预测天气变化。
通过智能传感器的应用，农民可以实现精准农业管理，提高农作物的产量和品质。
4.智能交通：智能传感器在交通领域中发挥重要作用。
温度传感器工作原理温度传感器是一种用于测量环境温度的设备，它可以将温度转化为电信号，以便于数字化处理和显示。
温度传感器的工作原理是基于物质的热学性质，通过测量物质在不同温度下的特定物理性质的变化来实现温度的测量。
常见的温度传感器有热敏电阻、热电偶、红外线传感器等。
下面将分别介绍这些温度传感器的工作原理。
1. 热敏电阻。
热敏电阻是一种电阻值随温度变化而变化的电阻元件。
它的工作原理是基于热敏材料的电阻随温度的变化而变化。
当温度升高时，热敏电阻的电阻值会减小；当温度降低时，电阻值会增加。
这种特性使得热敏电阻可以用来测量温度。
通常情况下，热敏电阻会被安装在一个稳定的电路中，通过测量电阻值的变化来确定环境温度。
2. 热电偶。
热电偶是由两种不同金属或合金材料组成的导线，它的工作原理是基于两种不同材料在温度变化下产生的电动势。
当两种不同材料的接触点处于不同温度时，会产生一个电动势，这个电动势的大小与两种材料的温度差有关。
通过测量这个电动势的大小，可以确定两种材料接触点的温度差，从而得到环境的温度。
3. 红外线传感器。
红外线传感器是一种利用红外线辐射来测量物体表面温度的传感器。
它的工作原理是基于物体表面温度与其红外辐射的关系。
物体的表面温度越高，其红外辐射的能量越大。
红外线传感器通过测量物体表面的红外辐射能量来确定物体的温度。
这种传感器通常被应用于需要远距离、非接触式测温的场合。
综上所述，温度传感器的工作原理是基于物质的热学性质来实现温度的测量。
不同类型的温度传感器通过不同的原理来实现温度的测量，但它们的共同目标是将温度转化为电信号，以便于数字化处理和显示。
温度传感器在工业控制、医疗设备、家用电器等领域都有着广泛的应用，它们的工作原理的深入理解对于提高温度测量的准确性和稳定性具有重要意义。
温度传感器的原理温度传感器是一种用于测量温度的设备，它可以将温度转换为电信号输出，从而实现对温度的监测和控制。
温度传感器的原理主要包括热电效应、电阻效应、半导体效应和红外线测温等多种工作原理。
首先，我们来介绍热电效应。
热电效应是指当两种不同金属的接触处形成温差时，会产生电动势。
这种现象被称为热电效应，利用这一原理制成的热电偶就是一种常见的温度传感器。
热电偶的工作原理是基于两种不同金属的热电势差，通过测量两种金属之间的电压差来确定温度的变化。
其次，电阻效应也是温度传感器常用的原理之一。
电阻温度传感器利用材料的电阻随温度变化的特性来测量温度。
当温度升高时，电阻值会发生相应的变化，通过测量电阻值的变化来确定温度的变化。
常见的电阻温度传感器有铂电阻和铜电阻等。
除了热电效应和电阻效应，半导体效应也被广泛应用于温度传感器中。
半导体温度传感器是利用半导体材料的电阻随温度变化的特性来测量温度的。
半导体温度传感器具有响应速度快、精度高、体积小等优点，因此在工业领域得到了广泛的应用。
另外，红外线测温也是一种常见的温度传感器原理。
红外线测温利用物体表面的红外辐射能量与其温度成正比的特性，通过测量物体表面的红外辐射能量来确定物体的温度。
这种原理在工业生产中广泛用于对高温物体的测温，具有非接触、快速、准确的特点。
综上所述，温度传感器的原理涉及了热电效应、电阻效应、半导体效应和红外线测温等多种工作原理。
不同的原理适用于不同的场景和要求，可以根据具体的应用需求选择合适的温度传感器类型。
随着科技的不断发展，温度传感器的原理和技术也在不断创新和完善，为各行各业的温度监测和控制提供了更加可靠和精准的解决方案。
温度传感器工作原理选用温度传感器作为本文的主题，将会从以下几个方面来介绍温度传感器的工作原理以及其在工业和日常生活中的应用。
一、温度传感器的种类温度传感器的种类较多，常见的有热电偶、热电阻、半导体温度传感器等。
本文将着重介绍热电偶和热电阻两种常用的温度传感器。
二、热电偶的工作原理热电偶是基于热电效应的原理来测量温度的。
热电偶由两种不同金属导线组成，它们的接触处形成了热电偶的测温端口。
当任何物体的温度发生变化时，热电偶中的两种金属材料由于热膨胀不同，会产生电动势差。
根据热电偶特性曲线的标定，就可以通过电动势差来计算出物体的温度。
三、热电阻的工作原理热电阻是利用金属电阻随温度的变化关系来测量温度的。
常见的热电阻材料有铂、镍、铜等。
在热电阻电路中，当电阻材料受到热量的作用，导致材料阻值发生变化。
通过测量电阻值的变化，可以计算出温度的大小。
四、温度传感器的应用温度传感器在工业和日常生活中有着广泛的应用。
在工业生产过程中，温度传感器被用于监控和控制各种设备和工艺。
例如，在化工厂中，温度传感器用于测量反应器中的温度，以控制反应的进程。
在电子设备中，温度传感器被用于控制芯片的工作温度，以保证设备的稳定性和寿命。
此外，在家电中，温度传感器用于测量室内外的温度，以调整空调、制冷设备等的工作状态，提供舒适的环境。
综上所述，温度传感器通过利用热电效应或电阻随温度变化的关系，实现对温度的准确测量。
它们在工业和日常生活中发挥着重要的作用，为我们提供了更安全、舒适和高效的生产和生活环境。
随着技术的不断进步，温度传感器的性能和精度也在不断提高，预计在未来会有更广泛的应用。
温度传感器基本原理温度传感器是一种能够测量物体温度的设备。
它通过感知物体的热量变化来确定温度的变化。
温度传感器的基本原理是根据物体的温度变化引起的电阻、电压、电流或其他物理性质的变化来测量温度。
传感器的工作原理基于热敏效应，即物体的温度升高或降低会引起传感器内部材料的电阻、电压或电流的变化。
常见的温度传感器有热敏电阻、热敏电容和热敏电势等。
热敏电阻是一种根据温度变化引起电阻变化的传感器。
它的工作原理是利用材料的电阻随温度的变化而变化。
当温度升高时，电阻值会随之增加；当温度降低时，电阻值会减小。
通过测量电阻的变化，可以确定温度的变化。
热敏电容是一种根据温度变化引起电容变化的传感器。
它的工作原理是利用材料的电容随温度的变化而变化。
当温度升高时，电容值会随之增加；当温度降低时，电容值会减小。
通过测量电容的变化，可以确定温度的变化。
热敏电势是一种根据温度变化引起电势变化的传感器。
它的工作原理是利用材料的电势随温度的变化而变化。
当温度升高时，电势值会随之增加；当温度降低时，电势值会减小。
通过测量电势的变化，可以确定温度的变化。
温度传感器的选择取决于应用场景的需求。
不同类型的传感器有不同的测量范围、精度和响应时间。
在选择传感器时，需要考虑温度范围、精度要求、响应时间等因素。
温度传感器广泛应用于各个领域，如工业自动化、环境监测、医疗设备等。
它们在保障生产安全、提高生产效率和改善生活质量方面发挥着重要作用。
总结一下，温度传感器是一种能够测量物体温度的设备，其基本原理是通过感知物体的热量变化来确定温度的变化。
常见的温度传感器有热敏电阻、热敏电容和热敏电势等。
选择合适的温度传感器需要考虑温度范围、精度要求和响应时间等因素。
温度传感器在各个领域有着广泛的应用，对于保障生产安全和提高生活质量起着重要作用。
智能传感器的原理及应用1. 引言智能传感器是一种集成了感知、处理和通信能力的传感器设备。
它能够实时感知和采集环境参数，并将数据传输到其他设备或云服务器上进行处理和分析。
智能传感器在各个领域都有广泛的应用，从工业控制到智能家居，从环境监测到生物医学领域都有涉及。
2. 智能传感器的原理智能传感器的原理是基于传统传感器的基础上增加了处理和通信模块。
传感器部分负责感知环境参数，并将其转换成电信号；处理模块负责对传感器采集的数据进行处理和分析；通信模块负责将处理后的数据传输到其他设备或云服务器上。
智能传感器通过这三个模块的协同工作，实现了对环境参数的智能感知和分析。
智能传感器的核心技术包括传感器技术、信号处理技术和通信技术。
传感器技术主要涉及传感器的种类和工作原理，常见的传感器包括温度传感器、湿度传感器、压力传感器等。
信号处理技术主要涉及对传感器采集的模拟信号进行滤波、放大、数字化等处理，以提高传感器的精度和稳定性。
通信技术主要涉及数据传输的方式和协议，例如无线传输、蓝牙传输、LoRaWAN传输等。
3. 智能传感器的应用3.1 工业控制领域智能传感器在工业控制领域有着广泛的应用。
它可以实时感知和监测生产线上的温度、湿度、压力等参数，并将数据传输给控制系统进行实时控制和调节。
智能传感器的应用可以提高生产线的效率和安全性，减少人力成本和资源浪费。
3.2 智能家居领域智能传感器在智能家居领域也有着重要的应用。
它可以感知家居环境的温度、湿度、光照等参数，并根据用户的需求进行智能控制。
例如，智能温控系统可以根据室内温度来自动调节空调的温度，实现节能和舒适的居住环境。
3.3 环境监测领域智能传感器在环境监测领域起着重要的作用。
它可以感知大气中的污染物浓度、水质的pH值、土壤湿度等参数，并将数据传输到监测站点或云服务器上进行分析和处理。
智能传感器的应用可以提供实时准确的环境监测数据，帮助人们更好地保护环境。
3.4 生物医学领域智能传感器在生物医学领域有着广泛的应用。

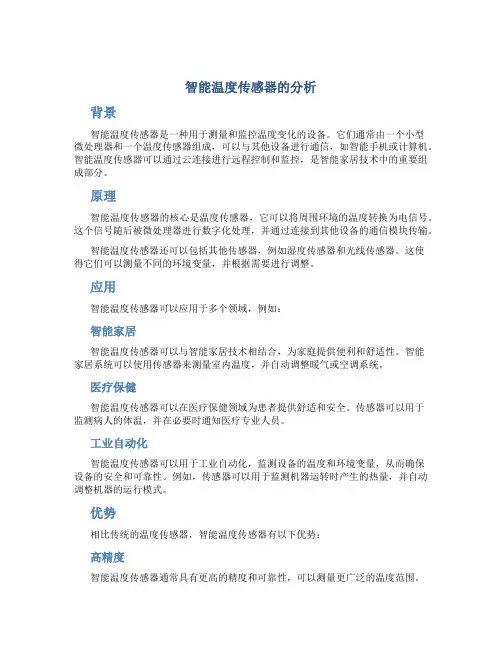

智能温度传感器的分析背景智能温度传感器是一种用于测量和监控温度变化的设备。
它们通常由一个小型微处理器和一个温度传感器组成，可以与其他设备进行通信，如智能手机或计算机。
智能温度传感器可以通过云连接进行远程控制和监控，是智能家居技术中的重要组成部分。
原理智能温度传感器的核心是温度传感器，它可以将周围环境的温度转换为电信号。
这个信号随后被微处理器进行数字化处理，并通过连接到其他设备的通信模块传输。
智能温度传感器还可以包括其他传感器，例如湿度传感器和光线传感器。
这使得它们可以测量不同的环境变量，并根据需要进行调整。
应用智能温度传感器可以应用于多个领域，例如：智能家居智能温度传感器可以与智能家居技术相结合，为家庭提供便利和舒适性。
智能家居系统可以使用传感器来测量室内温度，并自动调整暖气或空调系统。
医疗保健智能温度传感器可以在医疗保健领域为患者提供舒适和安全。
传感器可以用于监测病人的体温，并在必要时通知医疗专业人员。
工业自动化智能温度传感器可以用于工业自动化，监测设备的温度和环境变量，从而确保设备的安全和可靠性。
例如，传感器可以用于监测机器运转时产生的热量，并自动调整机器的运行模式。
优势相比传统的温度传感器，智能温度传感器有以下优势：高精度智能温度传感器通常具有更高的精度和可靠性，可以测量更广泛的温度范围。
远程控制和监控智能温度传感器可以通过云连接进行远程控制和监控，使得用户可以随时随地进行温度调整和监控。
自动化智能温度传感器可以与其他智能家居设备或自动化系统相集成，从而实现自动化控制和调整。
这大大减少了人工干预的需要。
结论智能温度传感器是一种功能强大的设备，具有多种应用和优势。
它们可以用于各个行业，从家庭到医疗保健到工业自动化。
由于其高精度、远程控制和监控功能以及自动化功能，智能温度传感器将继续在未来得到广泛应用和发展。
传感器的应用实例及原理1. 温度传感器•原理：温度传感器是一种基于热敏元件的传感器，利用材料在温度变化时的电阻变化来测量温度的。
其中最常见的是热敏电阻和热电偶。
热敏电阻根据温度的变化而变化，热电偶则是根据两个不同金属的热电效应而产生的电压变化。
•应用实例：温度传感器广泛应用于各个领域中，如气象观测、工业过程控制、医疗设备等。
例如，在气象观测中，温度传感器可安装在气象站中测量环境温度；在工业过程控制中，温度传感器可以监测机械设备、液体或气体的温度以实现自动控制；在医疗设备中，温度传感器可用于监测体温等。
2. 光传感器•原理：光传感器是基于光电效应原理的传感器。
光电效应是指材料在光照射下会产生电荷或电流的现象。
常见的光传感器包括光敏二极管和CMOS图像传感器。
光敏二极管通过光敏材料吸收光子转化为电流，而CMOS图像传感器则通过记录光线散射模式来生成图像。
•应用实例：光传感器在日常生活及各个行业中都有广泛应用。
例如，在智能手机中，光传感器用于调节屏幕亮度；在自动驾驶汽车中，光传感器可用于识别道路信号灯和障碍物；在工业生产中，光传感器可以用于物体识别和检测。
3. 气体传感器•原理：气体传感器是用来检测和测量气体浓度的传感器。
常见的气体传感器包括气敏电阻、电化学传感器等。
气敏电阻通过吸附、脱附和转变成电荷来测量气体浓度；而电化学传感器则通过化学反应产生电流，根据电流大小来确定气体浓度。
•应用实例：气体传感器广泛应用于环境监测、工业安全等领域。
例如，在室内空气质量监测中，气体传感器可以检测二氧化碳、甲醛等有害气体的浓度；在工业生产中，气体传感器可用于检测危险气体泄漏，以确保工作环境的安全。
4. 压力传感器•原理：压力传感器用于测量气体或液体的压力。
常见的压力传感器包括压阻传感器和压电传感器。
压阻传感器通过压阻的变化来测量压力，而压电传感器则是利用压力对压电材料的变形而产生的电荷。
•应用实例：压力传感器在工程和科学领域有重要的应用。
智能温度传感器原理及应用电气信息学院一、热电阻热电阻是中低温区最常用的一种温度检测器。
它的主要特点是测量精度高，性能稳定。
其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。
与热电偶的测温原理不同的是，热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。
因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。
目前主要有金属热电阻和半导体热敏电阻两类。
金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即Rt=Rt0[1+α(t-t0)]式中，Rt为温度t时的阻值;Rt0为温度t0(通常t0=0℃)时对应电阻值;α为温度系数。
半导体热敏电阻的阻值和温度关系为Rt=AeB/t式中Rt为温度为t时的阻值;A、B取决于半导体材料的结构的常数。
相比较而言，热敏电阻的温度系数更大，常温下的电阻值更高(通常在数千欧以上)，但互换性较差，非线性严重，测温范围只有-50~300℃左右，大量用于家电和汽车用温度检测和控制。
金属热电阻一般适用于-200~500℃范围内的温度测量，其特点是测量准确、稳定性好、性能可靠，在程控制中的应用极其广泛。
目前应用最广泛的热电阻材料是铂和铜：铂电阻精度高，适用于中性和氧化性介质，稳定性好，具有一定的非线性，温度越高电阻变化率越小;铜电阻在测温范围内电阻值和温度呈线性关系，温度线数大，适用于无腐蚀介质，超过150易被氧化。
中国最常用的有R0=10Ω、R0=100Ω和R0=1000Ω等几种，它们的分度号分别为Pt10、Pt100、Pt1000;铜电阻有R0=50Ω和R0=100Ω两种，它们的分度号为Cu50和Cu100。
其中Pt100和Cu50的应用最为广泛。
热电阻的信号连接方式热电阻是把温度变化转换为电阻值变化的一次元件，通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。
工业用热电阻安装在生产现场，与控制室之间存在一定的距离，因此热电阻的引线对测量结果会有较大的影响。
温度传感器的工作原理温度传感器是一种能够感知环境温度并将其转化为电信号输出的装置。
它在各个领域中都有着广泛的应用，比如工业控制、医疗设备、汽车电子等。
温度传感器的工作原理主要是通过物理效应或电子元件来实现的，下面我们将分别介绍几种常见的温度传感器的工作原理。
第一种常见的温度传感器是热敏电阻，它是一种基于金属、半导体或陶瓷材料的电阻随温度变化而变化的元件。
当温度升高时，电阻值会减小，反之则会增大。
这种原理是基于材料的温度系数，通过测量电阻值的变化来确定环境温度。
第二种常见的温度传感器是热电偶，它是由两种不同金属材料焊接在一起形成的。
当两种金属的焊点处于不同温度时，会产生电动势，从而产生微小的电压信号。
通过测量这个电压信号的大小，就可以确定温度的变化。
第三种常见的温度传感器是晶体管温度传感器，它是利用晶体管的基极-发射极电压与温度之间的关系来实现温度测量的。
晶体管的基极-发射极电压与温度成指数关系，通过测量这个电压值，就可以确定环境温度。
除了以上几种常见的温度传感器，还有其他一些基于红外线、光电效应等原理的温度传感器。
总的来说，温度传感器的工作原理都是利用物理效应或电子元件的特性来实现的，通过测量电阻、电压、电流等信号的变化来确定环境温度。
在实际应用中，选择合适的温度传感器需要考虑多个因素，比如测量范围、精度、响应时间、环境条件等。
不同的工作原理和材料特性都会影响到温度传感器的性能，因此在选择和使用温度传感器时需要根据具体的应用需求进行综合考虑。
总的来说，温度传感器是一种非常重要的传感器装置，它在各个领域中都有着广泛的应用。
通过了解温度传感器的工作原理，我们可以更好地理解它的工作原理和特性，从而更好地选择和使用温度传感器。
智能化集成温度传感器原理与应用
智能化集成温度传感器是一种能够实时测量温度并将数据传输
到其他设备或系统的传感器。
它基于温度传感技术，通过特定的原
理和应用实现温度的检测与监控。
原理方面，智能化集成温度传感器通常采用热敏电阻、热电偶
或半导体温度传感器等技术。
其中，热敏电阻是最常见的一种，它
的电阻值随温度变化而变化。
热电偶则是由两种不同金属材料组成
的电偶，通过温差引起的电动势来测量温度。
半导体温度传感器则
利用半导体材料的电阻与温度之间的关系来测量温度。
应用方面，智能化集成温度传感器广泛应用于各个领域。
在工
业领域，它可以用于监测和控制生产过程中的温度，例如在化工、
冶金、电力等行业中的炉温监测、冷却系统控制等。
在家居领域，
智能化集成温度传感器可以用于室内温度的监测和调节，例如智能
恒温器、智能空调等。
此外，它还可以应用于医疗设备、环境监测、农业温室等领域。
总之，智能化集成温度传感器通过特定的原理和应用实现温度
的检测与监控，广泛应用于工业、家居以及其他领域，为各个行业提供温度数据支持和温控功能。
智能温度传感器原理与应用
论文摘要】DS18B20是DALLAS公司生产的单线数字温度传感器，他具有独特的单线总线接口方式。
文章详细的介绍了单线数治露却 衅鱀S18B20的测量原理、特性以及在温度测量中的硬件和软件设计，具有接口简单、精度高、抗干扰能力强、工作稳定可靠等特点。
DS18B20是美国DALLAS半导体公司继DS1820之后最新推出的一种改进型智能温度传感器。
与传统的热敏电阻相比，他能够直接读出被测温度并且可根据实际要求通过简单的编程实现9～12位的数字值读数方式。
可以分别在93.75 ms和750 ms内完成9位和12位的数字量，并且从DS18B20读出的信息或写入DS18B20的信息仅需要一根口线（单线接口）读写,温度变换功率来源于数据总线，总线本身也可以向所挂接的DS18B20供电，而无需额外电源。
因而使用DS18B20可使系统结构更趋简单，可靠性更高。
他在测温精度、转换时间、传输距离、分辨率等方面较DS1820有了很大的改进，给用户带来了更方便的使用和更令人满意的效果。
1DS18B20简介
（1）独特的单线接口方式：DS18B20与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯。
（2）在使用中不需要任何外围元件。
（3）可用数据线供电，电压范围：+3.0~ +5.5 V。
（4）测温范围：-55 ~+125 ℃。
固有测温分辨率为0.5 ℃。
（5）通过编程可实现9~12位的数字读数方式。
（6）用户可自设定非易失性的报警上下限值。
（7）支持多点组网功能，多个DS18B20可以并联在惟一的三线上，实现多点测温。
（8）负压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。
2DS18B20的内部结构
DS18B20采用3脚PR35封装或8脚SOIC封装，其内部结构框图如图1所示。
(1) 64 b闪速ROM的结构如下：
开始8位是产品类型的编号，接着是每个器件的惟一的序号，共有48位，最后8位是前56位的CRC校验码，这也是多个DS18B20可以采用一线进行通信的原因。
(2) 非易市失性温度报警触发器TH和TL，可通过软件写入用户报警上下限。
(3) 高速暂存存储器
DS18B20温度传感器的内部存储器包括一个高速暂存RAM和一个非易失性的可电擦除的E 2RAM。
后者用于存储TH，T L值。
数据先写入RAM，经校验后再传给E 2RAM。
而配置寄存器为高速暂存器中的第5个字节，他的内容用于确定温度值的数字转换分辨率，DS18B20工作时按此寄存器中的分辨率将温度转换为相应精度的数值。
该字节各位的定义如下：
低5位一直都是1，TM是测试模式位，用于设置DS18B20在工作模式还是在测试模式。
在DS18B20出厂时该位被设置为0，用户不要去改动，R1和R0决定温度转换的精度位数，即是来设置分辨率，如表1所示（DS18B20出厂时被设置为12位）。
由表1可见，设定的分辨率越高，所需要的温度数据转换时间就越长。
因此，在实际应用中要在分辨率和转换时间权衡考虑。
高速暂存存储器除了配置寄存器外，还有其他8个字节组成，其分配如下所示。
其中温度信息（第1，2字节）、TH和T L值第3，4字节、第6～8字节未用，表现为全逻辑1；第9字节读出的是前面所有8个字节的CRC码，可用来保证通信正确。
当DS18B20接收到温度转换命令后，开始启动转换。
转换完成后的温度值就以16位带符号扩展的二进制补码形式存储在高速暂存存储器的第1，2字节。
单片机可通过单线接口读到该数据，读取时低位在前，高位在后，数据格式以0 062 5 ℃/LSB形式表示。
温度值格式如下：
对应的温度计算：当符号位S=0时，直接将二进制位转换为十进制；当S=1时，先将补码变换为原码，再计算十进制值。
表2是对应的一部分温度值。
DS18B20完成温度转换后，就把测得的温度值与TH，TL作比较，若T>TH或T<TL,则将该器件内的告警标志置位，并对主机发出的告警搜索命令作出响应。
因此，可用多只DS18B20同时测量温度并进行告警搜索。
(4) CRC的产生
在64 b ROM的最高有效字节中存储有循环冗余校验码（CRC）。
主机根据ROM的前56位来计算CRC值，并和存入DS18B20中的CRC值做比较，以判断主机收到的ROM数据是否正确。
3DS18B20的测温原理
DS18B20的测温原理如图2所示，图中低温度系数晶振的振荡频率受温度的影响很小［1］，用于产生固定频率的脉冲信号送给减法计数器1，高温度系数晶振随温度变化其震荡频率明显改变，所产生的信号作为减法计数器2的脉冲输入，图中还隐含着计数门，当计数门打开时，DS18B20就对低温度系数振荡器产生的时钟脉冲后进行计数，进而完成温度测量。
计数门的开启时间由高温度系数振荡器来决定，每次测量前，首先将-55 ℃所对应的基数分别置入减法计数器1和温度寄存器中，减法计数器1和温度寄存器被预置在 -55 ℃ 所对应的一个基数值。
减法计数器1对低温度系数晶振产生的脉冲信号进行减法计数，当减法计数器1的预置值减到0时温度寄存器的值将加1，减法计数器1的预置将重新被装入，减法计数器1重新开始对低温度系数晶振产生的脉冲信号进行计数，如此循环直到减法计数器2计数到0时，停止温度寄存器值的累加，此时温度寄存器中的数值即为所测温度。
图2中的斜率累加器用于补偿和修正测温过程中的非线性，其输出用于修正减法计数器的预置值，只要计数门仍未关闭就重复上述过程，直至温度寄存器值达到被测温度值，这就是DS18B20的测温原理。
另外，由于DS18B20单线通信功能是分时完成的，他有严格的时隙概念，因此读写时序很重要。
系统对DS18B20的各种操作必须按协议进行。
操作协议为：初始化DS18B20（发复位脉冲）→发ROM功能命令→发存储器操作命令→处理数据。
各种操作的时序图与DS1820相同，可参看文献［2］。
4DS18B20与单片机的典型接口设计
以MCS51单片机为例，图3中采用寄生电源供电方式，P1 1口接单线总线为保证在有效的DS18B20时钟周期内提供足够的电流，可用一个MOSFET管和89C51的P1 0来完成对总线的上拉［2］。
当DS18B20处于写存储器操作和温度A/D变换操作时，总线上必须有强的上拉，上拉开启时间最大为10 μs。
采用寄生电源供电方式是VDD和GND端均接地。
由于单线制只有一根线，因此发送接收口必须是三态的。
主机控制DS18B20完成温度转换必须经过3个步骤：初始化、ROM 操作指令、存储器操作指令。
假设单片机系统所用的晶振频率为12 MHz，根据DS18B20的初始化时序、写时序和读时序，分别编写3个子程序：INIT为初始化子程序，WRITE为写（命令或数据）子程序，READ为读数据子程序，所有的数据读写均由最低位开始，实际在实验中不用这种方式，只要在数据线上加一个上拉电阻4.7 kΩ,另外2个脚分别接电源和地。
5DS18B20的精确延时问题
虽然DS18B20有诸多优点，但使用起来并非易事，由于采用单总线数据传输方式，DS18B20的数据I/O均由同一条线完成。
因此，对读写的操作时序要求严格。
为保证DS18B20的严格I/O时序，需要做较精确的延时。
在DS18B20操作中，用到的延时有15 μs，90 μs，270 μs，540 μs等。
因这些延时均为15 μs的整数倍，因此可编写一个DELAY15（n）函数，源码如下：
只要用该函数进行大约15 μs×N的延时即可。
有了比较精确的延时保证，就可以对DS18B20进行读写操作、温度转换及显示等操作。
6结语
我们已成功地将DS18B20应用于所开发的“LCD显示气温”的控制系统中，其测温系统简单，测温精度高，连接方便，占用口线少，转换速度快，与微处理器的接口简单，给硬件设计工作带来了极大的方便，能有效地降低成本，缩短开发周期。
参考文献
［1］胡振宇，刘鲁源，杜振辉 DS18B20接口的C语言程序设计［J］单片机与嵌入式系统应用，2002，(7)
［2］金伟正 单线数字温度传感器的原理与应用 ［J］.电子技术应用，2000，（6）：6668。
