中压配电网的网格化规划方法随着社会经济的发展和城市化进程的加快，电力系统的负荷不断增加，中压配电网的规划和建设成为电力行业的重要课题。
中压配电网作为电力系统的重要组成部分，其规划方法对于提高电力系统的可靠性、安全性和经济性具有重要意义。
在中压配电网的规划中，网格化规划方法是一种有效的手段，能够充分考虑到系统的潜在问题，并通过合理的布局和设计来提高系统的运行效率和性能。
本文将对中压配电网的网格化规划方法进行介绍和分析，以期为相关领域的专业人士提供一些参考和借鉴。
中压配电网是指输电电压在10kV至35kV之间的配电网，其主要功能是将变电站输送过来的电能进行分配和供应给用户。
在中压配电网的规划中，网格化规划方法是一种基于网络理论和电力系统规划原理的方法，通过对网络结构的分析和优化，来确定合理的电力网布局和设备配置，以满足系统的电能需求和安全运行的要求。
网格化规划方法是将中压配电网划分为若干个网格单元，每个网格单元由供电点、负荷点和配电设备组成，以实现电能的输送和分配。
在网格化规划中，通常需要考虑的因素包括供电范围、负荷数量和大小、线路容量、设备故障率等。
通过对这些因素的综合分析和评估，可以确定出最优的网格化布局和设备配置方案，从而提高系统的运行效率和可靠性。
1. 网格单元划分网格单元是网格化规划方法的基本单位，其大小和形状的划分对于规划结果的准确性和合理性具有重要影响。
通常情况下，网格单元的划分可以根据供电点和负荷点的分布情况来确定，以实现供电范围的合理划分和分区控制。
在划分网格单元时需要注意的是，应考虑到不同区域的负荷特性和供电条件，结合实际情况进行灵活规划。
2. 网格化布局优化3. 设备配置优化设备配置是网格化规划的关键环节，其合理性和科学性对于系统的可靠性和经济性具有重要影响。
在设备配置优化中，需要对变电站、配电设备和保护装置进行合理的布局和配置，以实现系统的平衡和稳定运行。
在设备配置优化中，需要考虑的因素包括设备数量、设备容量、设备性能、设备故障率等。

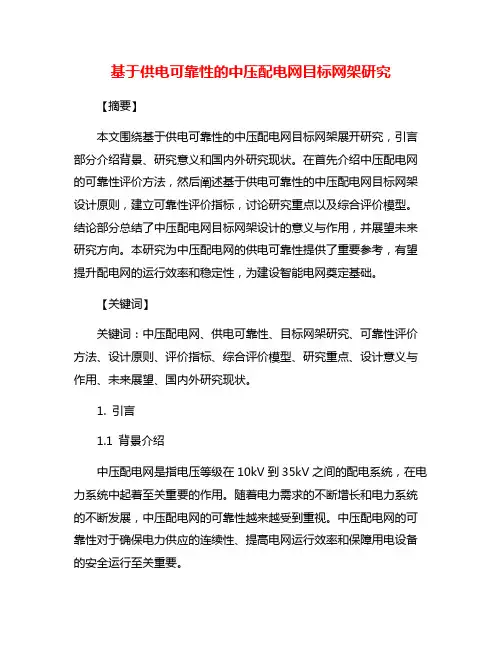

基于供电可靠性的中压配电网目标网架研究【摘要】本文围绕基于供电可靠性的中压配电网目标网架展开研究，引言部分介绍背景、研究意义和国内外研究现状。
在首先介绍中压配电网的可靠性评价方法，然后阐述基于供电可靠性的中压配电网目标网架设计原则，建立可靠性评价指标，讨论研究重点以及综合评价模型。
结论部分总结了中压配电网目标网架设计的意义与作用，并展望未来研究方向。
本研究为中压配电网的供电可靠性提供了重要参考，有望提升配电网的运行效率和稳定性，为建设智能电网奠定基础。
【关键词】关键词：中压配电网、供电可靠性、目标网架研究、可靠性评价方法、设计原则、评价指标、综合评价模型、研究重点、设计意义与作用、未来展望、国内外研究现状。
1. 引言1.1 背景介绍中压配电网是指电压等级在10kV到35kV之间的配电系统，在电力系统中起着至关重要的作用。
随着电力需求的不断增长和电力系统的不断发展，中压配电网的可靠性越来越受到重视。
中压配电网的可靠性对于确保电力供应的连续性、提高电网运行效率和保障用电设备的安全运行至关重要。
当前中压配电网在供电可靠性方面仍然存在一些问题，如线路故障频发、供电中断率较高等。
研究如何提高中压配电网的供电可靠性，成为当前的迫切需求。
本文旨在通过对中压配电网的可靠性评价方法、目标网架设计原则、可靠性评价指标、研究重点和供电可靠性综合评价模型等方面展开研究，为中压配电网的供电可靠性提升提供理论支撑和技术指导。
本文还将结合我国当前中压配电网的实际情况和国内外研究现状，探讨中压配电网目标网架设计的意义与作用，展望未来的研究方向，从而为中压配电网的可靠性提升和智能化发展做出贡献。
1.2 研究意义中压配电网作为城市电力系统中的重要组成部分，其供电可靠性直接影响用户的用电质量以及电网的运行安全。
随着我国城市化进程的加快和用电负荷的增加，中压配电网的供电可靠性要求也越来越高。
研究中压配电网的供电可靠性及其相关的目标网架设计具有重要的理论和实际意义。

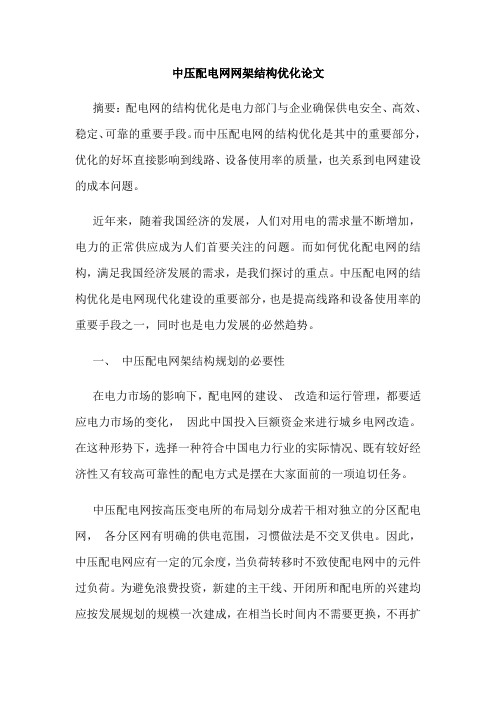

中压配电网网架结构优化论文摘要：配电网的结构优化是电力部门与企业确保供电安全、高效、稳定、可靠的重要手段。
而中压配电网的结构优化是其中的重要部分，优化的好坏直接影响到线路、设备使用率的质量，也关系到电网建设的成本问题。
近年来，随着我国经济的发展，人们对用电的需求量不断增加，电力的正常供应成为人们首要关注的问题。
而如何优化配电网的结构，满足我国经济发展的需求，是我们探讨的重点。
中压配电网的结构优化是电网现代化建设的重要部分，也是提高线路和设备使用率的重要手段之一，同时也是电力发展的必然趋势。
一、中压配电网架结构规划的必要性在电力市场的影响下，配电网的建设、改造和运行管理，都要适应电力市场的变化，因此中国投入巨额资金来进行城乡电网改造。
在这种形势下，选择一种符合中国电力行业的实际情况、既有较好经济性又有较高可靠性的配电方式是摆在大家面前的一项迫切任务。
中压配电网按高压变电所的布局划分成若干相对独立的分区配电网，各分区网有明确的供电范围，习惯做法是不交叉供电。
因此，中压配电网应有一定的冗余度，当负荷转移时不致使配电网中的元件过负荷。
为避免浪费投资，新建的主干线、开闭所和配电所的兴建均应按发展规划的规模一次建成，在相当长时间内不需要更换，不再扩建。
因此，在建设或改造中压配电网前，对其进行规划就显得极其重要和迫切。
在城市电网中，对于负荷密集区，大多建有配电所，再从配电所直接向用户供电。
对配电网进行规划时，通常都是把配电所的布局和网络接线分开来进行。
一般是根据预测的负荷分布进行优化计算，确定供电区内最佳的配电所数及其规模，然后在此基础上进行网络规划计算，确定在给定目标条件下的最佳网络结构。
通过中压配电网架结构规划，不仅可以节约大量投资、降低网损、减少停电范围和时间，而且能够提高电能质量等，是配电网络规划中至关重要的一个环节。
但是由于配电网络十分复杂且具有诸多不确定性，采用传统的优化方法不能获得满意的优化结果。

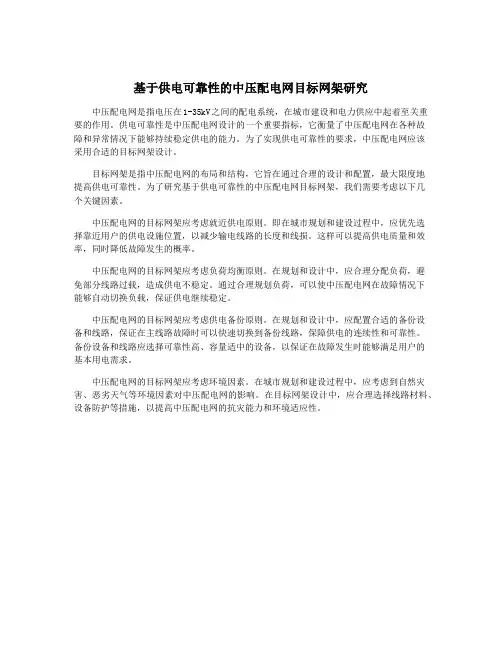

基于供电可靠性的中压配电网目标网架研究
中压配电网是指电压在1-35kV之间的配电系统，在城市建设和电力供应中起着至关重要的作用。
供电可靠性是中压配电网设计的一个重要指标，它衡量了中压配电网在各种故
障和异常情况下能够持续稳定供电的能力。
为了实现供电可靠性的要求，中压配电网应该
采用合适的目标网架设计。
目标网架是指中压配电网的布局和结构，它旨在通过合理的设计和配置，最大限度地
提高供电可靠性。
为了研究基于供电可靠性的中压配电网目标网架，我们需要考虑以下几
个关键因素。
中压配电网的目标网架应考虑就近供电原则。
即在城市规划和建设过程中，应优先选
择靠近用户的供电设施位置，以减少输电线路的长度和线损。
这样可以提高供电质量和效率，同时降低故障发生的概率。
中压配电网的目标网架应考虑负荷均衡原则。
在规划和设计中，应合理分配负荷，避
免部分线路过载，造成供电不稳定。
通过合理规划负荷，可以使中压配电网在故障情况下
能够自动切换负载，保证供电继续稳定。
中压配电网的目标网架应考虑供电备份原则。
在规划和设计中，应配置合适的备份设
备和线路，保证在主线路故障时可以快速切换到备份线路，保障供电的连续性和可靠性。
备份设备和线路应选择可靠性高、容量适中的设备，以保证在故障发生时能够满足用户的
基本用电需求。
中压配电网的目标网架应考虑环境因素。
在城市规划和建设过程中，应考虑到自然灾害、恶劣天气等环境因素对中压配电网的影响。
在目标网架设计中，应合理选择线路材料、设备防护等措施，以提高中压配电网的抗灾能力和环境适应性。
基于供电可靠性的中压配电网目标网架研究
中压配电网是指电压在6 kV到35 kV之间的配电网络。
其供电可靠性是保证用户有稳定电源供应的重要指标。
为了提高供电可靠性，需要进行目标网架研究。
目标网架研究是指对中压配电网的结构和运行进行优化的研究。
通过对配电变电所、
环网柜、架空线路、电缆线路等设备布局和参数的调整，以及对供电策略和故障处理措施
的优化，可以提高中压配电网的供电可靠性。
目标网架研究需要考虑设备布局和参数的优化。
合理布置配电变电所和环网柜，使其
分布均匀，覆盖范围广，以减少用户之间的供电距离和线损。
合理设计架空线路和电缆线
路的参数，如导线截面、绝缘监测等，使其适应电网负荷变化和环境条件变化，提高电网
的抗干扰能力。
目标网架研究需要优化供电策略。
根据用户的需求和用电特点，制定合理的供电策略，如合理划分供电区域，制定不同区域的供电优先级，保障重要用户的供电稳定性。
通过合
理调整配电变电所的操作模式，提高供电设备的利用率，减少故障停电时间。
目标网架研究需要优化故障处理措施。
在中压配电网中，故障是不可避免的，因此需
要建立健全的故障处理机制。
通过合理布置故障指示器和智能故障定位设备，可以快速定
位故障点，缩短修复时间。
建立故障信息管理系统，及时记录和反馈故障信息，提高故障
处理效率。

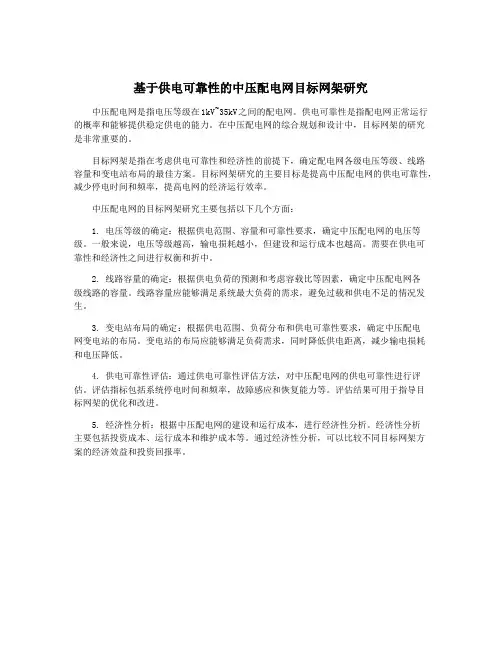

基于供电可靠性的中压配电网目标网架研究中压配电网是指电压等级在1kV~35kV之间的配电网。
供电可靠性是指配电网正常运行的概率和能够提供稳定供电的能力。
在中压配电网的综合规划和设计中，目标网架的研究是非常重要的。
目标网架是指在考虑供电可靠性和经济性的前提下，确定配电网各级电压等级、线路容量和变电站布局的最佳方案。
目标网架研究的主要目标是提高中压配电网的供电可靠性，减少停电时间和频率，提高电网的经济运行效率。
中压配电网的目标网架研究主要包括以下几个方面：1. 电压等级的确定：根据供电范围、容量和可靠性要求，确定中压配电网的电压等级。
一般来说，电压等级越高，输电损耗越小，但建设和运行成本也越高。
需要在供电可靠性和经济性之间进行权衡和折中。
2. 线路容量的确定：根据供电负荷的预测和考虑容载比等因素，确定中压配电网各级线路的容量。
线路容量应能够满足系统最大负荷的需求，避免过载和供电不足的情况发生。
3. 变电站布局的确定：根据供电范围、负荷分布和供电可靠性要求，确定中压配电网变电站的布局。
变电站的布局应能够满足负荷需求，同时降低供电距离，减少输电损耗和电压降低。
4. 供电可靠性评估：通过供电可靠性评估方法，对中压配电网的供电可靠性进行评估。
评估指标包括系统停电时间和频率，故障感应和恢复能力等。
评估结果可用于指导目标网架的优化和改进。
5. 经济性分析：根据中压配电网的建设和运行成本，进行经济性分析。
经济性分析主要包括投资成本、运行成本和维护成本等。
通过经济性分析，可以比较不同目标网架方案的经济效益和投资回报率。

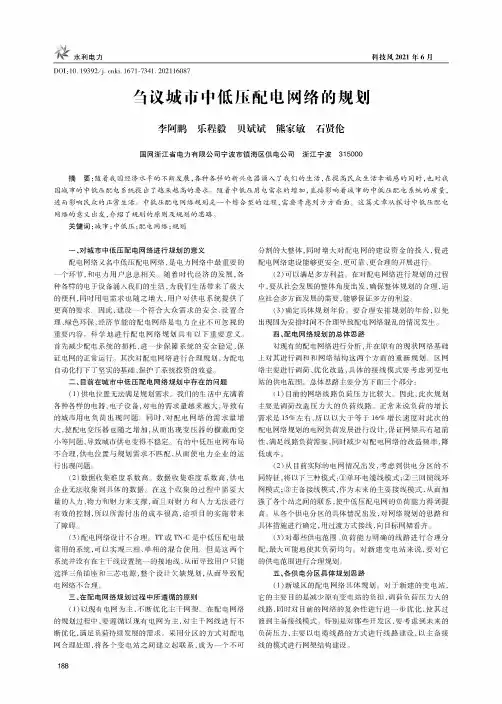

科技风2021年6月心水利电力DOI：10.19392/ki.1671-7341.202116087刍议城市中低压配电网络的规划李阿鹏乐程毅贝斌斌熊家敏石贤伦国网浙江省电力有限公司宁波市镇海区供电公司浙江宁波315000摘要：随着我国经济水平的不断发展，各种各样的新兴电器涌入了我们的生活，在提高民众生活幸福感的同时，也对我国城市的中低压配电系统提出了越来越高的要求。
随着中低压用电需求的增加，直接影响着城市的中低压配电系统的质量,进而影响民众的正常生活。
中低压配电网络规划是一个综合型的过程，需要考虑到方方面面。
这篇文章从探讨中低压配电网络的意义出发，介绍了规划的原则及规划的思路。
关键词：城市；中低压；配电网络;规划一、对城市中低压配电网络进行规划的意义配电网络又名中低压配电网络，是电力网络中最重要的一个环节，和电力用户息息相关。
随着时代经济的发展，各种各样的电子设备涌入我们的生活，为我们生活带来了极大的便利，同时用电需求也随之增大，用户对供电系统提供了更高的要求。
因此，建设一个符合大众需求的安全、设置合理、绿色环保、经济节能的配电网络是电力企业不可忽视的重要内容。
科学地进行配电网络规划具有以下重要意义。
首先减少配电系统的损耗,进一步保障系统的安全稳定，保证电网的正常运行。
其次对配电网络进行合理规划，为配电自动化打下了坚实的基础，保护了系统投资的效益。
二、目前在城市中低压配电网络规划中存在的问题(1)供电位置无法满足规划需求。
我们的生活中充满着各种各样的电器、电子设备，对电的需求量越来越大,导致有的城市用电负荷出现问题。
同时，对配电网络的需求量增大，使配电变压器也随之增加，从而出现变压器的横截面变小等问题,导致城市供电变得不稳定。
有的中低压电网布局不合理，供电位置与规划需求不匹配,从而使电力企业的运行出现问题。
(2)数据收集难度系数高。
数据收集难度系数高，供电企业无法收集到具体的数据。
在这个收集的过程中需要大量的人力、物力和财力来支撑，而且对财力和人力无法进行有效的控制，所以所需付出的成本很高，给项目的实施带来了障碍。

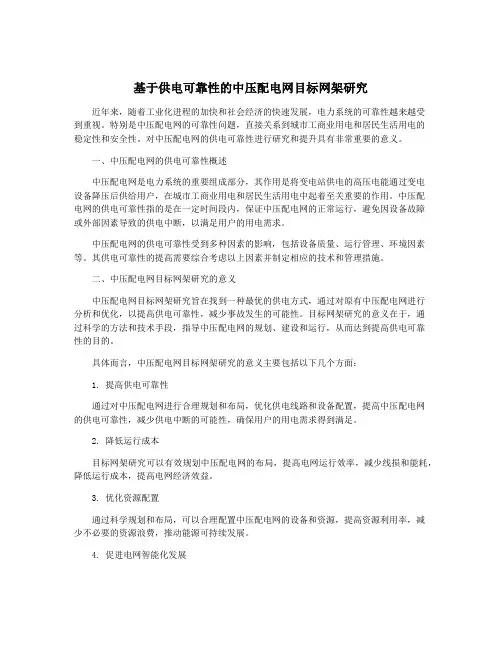

基于供电可靠性的中压配电网目标网架研究近年来，随着工业化进程的加快和社会经济的快速发展，电力系统的可靠性越来越受到重视。
特别是中压配电网的可靠性问题，直接关系到城市工商业用电和居民生活用电的稳定性和安全性。
对中压配电网的供电可靠性进行研究和提升具有非常重要的意义。
一、中压配电网的供电可靠性概述中压配电网是电力系统的重要组成部分，其作用是将变电站供电的高压电能通过变电设备降压后供给用户，在城市工商业用电和居民生活用电中起着至关重要的作用。
中压配电网的供电可靠性指的是在一定时间段内，保证中压配电网的正常运行，避免因设备故障或外部因素导致的供电中断，以满足用户的用电需求。
中压配电网的供电可靠性受到多种因素的影响，包括设备质量、运行管理、环境因素等。
其供电可靠性的提高需要综合考虑以上因素并制定相应的技术和管理措施。
二、中压配电网目标网架研究的意义中压配电网目标网架研究旨在找到一种最优的供电方式，通过对原有中压配电网进行分析和优化，以提高供电可靠性，减少事故发生的可能性。
目标网架研究的意义在于，通过科学的方法和技术手段，指导中压配电网的规划、建设和运行，从而达到提高供电可靠性的目的。
具体而言，中压配电网目标网架研究的意义主要包括以下几个方面：1. 提高供电可靠性通过对中压配电网进行合理规划和布局，优化供电线路和设备配置，提高中压配电网的供电可靠性，减少供电中断的可能性，确保用户的用电需求得到满足。
2. 降低运行成本目标网架研究可以有效规划中压配电网的布局，提高电网运行效率，减少线损和能耗，降低运行成本，提高电网经济效益。
3. 优化资源配置通过科学规划和布局，可以合理配置中压配电网的设备和资源，提高资源利用率，减少不必要的资源浪费，推动能源可持续发展。
4. 促进电网智能化发展目标网架研究可以推动中压配电网的智能化建设，利用先进的信息技术和智能设备，提高电网运行的自动化程度，提高供电可靠性和灵活性。
三、中压配电网目标网架研究的关键问题中压配电网目标网架研究涉及到多个关键问题，包括供电可靠性评价、网架优化设计、设备选择与配置等。
浅论中压配电网评估及目标网架建设吕贤敏
发表时间：2018-01-06T19:19:45.857Z 来源：《电力设备》2017年第26期作者：吕贤敏
[导读] 摘要：随着配电网的迅速发展，现有的10kV中压配电网网架结构不合理等问题越来越突出。
（国网龙岩供电公司福建龙岩 364000）
摘要：随着配电网的迅速发展，现有的10kV中压配电网网架结构不合理等问题越来越突出。
本文介绍了中压配电网评价体系的基础上，初步探索了中压配电网网架结构，并对架空网络和电缆网络目标网架结构建设中存在的几个关键问题进行了分析。
关键词：配电网；评估体系；目标网架
中压配电网直接面对客户，设备多，接线复杂，线损所占比例高，建设投资大，如若对配电网目标网架建设进行更加精细化、标准化的规划，将产生较高的经济效益和社会效益。
10kV中压配电网架建设对用户的供电可靠性和质量水平有直接影响。
以下在初步总结了中压配电网目标网架建设相关原理及其指标，应用比较实用的中压配电网评价体系，并在此基础上对中压配电网目标网架建设的有关问题进行初步的探索。
1、评估理论和方法
当前评估类方法大多是以多对象多指标综合评价方法为主，常用的有优序法、综合评分方法、功效系数法、引入次序法、双基点法、主成分分析法、模糊评价法等等，这些方法有其各自的适用场合和特点。
模糊评价方法是基于模糊数学评价方法，基于隶属函数的理论把定性转向为定量评价，评价具有系统性强、结构清晰、适应性好等特点。
层次分析法是一种系统决策分析的综合评价方法，其通过建立类层次结构，将复杂的问题分解成多个因素，很大程度上提高了决策的有效性、可靠性、可行性。
考虑中压配电网评估具有模糊性和复杂性特征，单个指标只能反映电网的一部分，而没有充分体现系统的整体。
实施步骤为：
（1）把评价指标体系中包括的因素有效分组，根据基础层、中间层和目标层的形式，建立了层次结构模型。
（2）指数隶属度函数可分为效益、成本、适中三种类型，一一计算指标的实际值，然后再带入到对应的隶属度函数，从而得到每个指标的评分。
（3）通过比较各项指标的重要性，建立判断矩阵，得到相对权重向量，并进行一致性检查。
（4）在底层指标完成计算和通过一致性检验之后，进行下层指标权重和评分加权求和，得出这个指数，进以此进行逐层计算综合评分。
2、中压配电网评估体系
面向快速发展地区的中压配电网的快速发展特点和国家电网公司的技术指导要求，提出从供电能力和网架结构两点进行综合评估。
电力系统安全运行的基础是电网网架结构，也是满足负载需求的先决条件，网架结构是否合理会直接影响系统的安全性、可靠性和经济性。
（1）典型的接线方式：用来确定网架结构是不是合理的。
技术指导把架空线多分段适度联络、开关站以及环网等接线看作为典型的接线模式，无联络公用放射、架空线主干线中串环网、支接开关接线则就是非典型接线模式。
（2）供电半径：10kV及以下线路的供电半径指从变电站（配电变压器）低压侧出线到其供电的最远负荷点之间的线路长度。
技术指导规则，10kV线路供电半径应满足末端电压质量的要求。
依据行政级别或规划水平年的负荷密度等划分为A+、A、B、C、D、E类供电区域，其中A+、A、B类供电区供电半径应不大于3公里、C类供电区供电半径不超过5公里，D类供电区域供电半径不超过15公里，E类供电区域供电半径应根据需要经计算确定。
（3）变电站电力水平：变电站进线电源的可靠性水平。
根据电源的性质分为初级、二级和三级。
作为中压配电网的上级电源，其可靠性对中压配电网络结构的合理性有直接影响。
（4）架空线部分联络比：反映架空网络协调可靠性和经济性。
技术指导规定，每次架空线路分段数量不得少于2条，两段相邻至少有一条联络线，联络线总数在2条以上。
（5）线提供容量：分析线路上安装的变压器总容量，包括线路装接客户变压器与公网变压器。
（6）变电站之间的联系：通过统计变电站10kV侧线站之间的重合度，求得变电站之间的联络能力，低于30%的不合格。
3、中压配电网目标网架结构初探
3.1分布配置开关站的原则
配电网络因为缺乏现有的电源点，10kV出线回路数很少，小容量中压用户消耗变电站10kV回路数太多，导致变电站10kV出现间隔的利用率比较低，变电容量无法充分发挥。
考虑到10kV的配电站接线模式灵活、清晰，其出现带继电保护，而且10kV母线有自切功能，很容易判断故障点，可以快速实现荷载传递，释放荷载的能力强，因此，在优化10kV配电网结构的过程中，应该坚持“围绕电源点，分布配电站”原则。
3.2配电网分层分区的原则
10kV配电网架长期处于参差不齐且错综复杂的混乱状态，这使得配电网的操作存在非常大的隐患，主要原因是地区发展不平衡，电网网架结构没有统一的规划原则。
配电网络规划中，应该根据“分层分区，温和的交错”的原则，合理化理顺配电网层次，明确区块性质，结构合理，避免配网结构无序交错。
3.3配电网目标网架结构
目标网架结构应以“分层分区”的思想，形成一个简洁清晰、层次清晰的网架结构。
对于架空网络，根据架空网络发展阶段，确保调度操作灵活，荷载转移方便。
在电缆网络具体的开发过程中，一定做好配电网络发展的过渡计划，特别是对环网连接，应该有最近和未来的相应解决方案，为环网成环可能性较小、规划方向不是很明确的地块，不适合使用环网连接。
在电缆网络分层结构中，K型中压配电站站有“节点”的作用，在实际的施工过程中，适当的引导用户集中建设，以配电站方式为主体，避免在未来进行大规模的改造。
中压配电站规划容量不能超过12000kVA，单线负荷控制在4000kVA以下。
4、关键问题的探讨
4.1架空线分期建设方案
（1）在初始负载比较轻的情况下，可以采取“一分段单联络”的方式，意味着每回线路负载率应小于50%；
（2）线路负载率约为67%时，可以考虑采取“二分段二联络”方式；
（3）最后的负载率以75%为最佳，采取“多分段三联络”方式。
以上不同的方式应该一步一步的优化过程，循序渐进，并根据电源点情况适度发展、因地制宜。
4.2环网的过渡方案
对于环网连接模式，主回路的环网节点不能更太多，尽可能避免主回路电缆迂回，努力缩短主回路工期。
考虑区域发展阶段，应考虑环网接线方式过渡方案。
在初期阶段，考虑采用简单的单环网接线模式，两个线负载率不能高于50%；随着区域发展，可以考虑形成多分段两联络，每一条的负载率小于67%，提高线路的利用率；随着负载的进一步发展，可以考虑建立第二环，采用双环网络连接。
4.3 中压配电在配置的数量
变电站建设和其所供负荷、变电站的供电能力、变电站主变压器容量、直接用户与K站负荷在变电站总负荷的比例有关。
在规划元气配电网络的时候，主变容量为20MVA变电站主变压器容量，平均每个母线可以配置1-2个中压配电站；变电站主变压器容量是31.5MVA，平均每段母线可以配置2-3个中压配电站；变电站主变容量50MVA，平均每段母线可以配置有3-4个中压配电站。
特定的区域将根据具体情况而定。
4.4 中压配电站进出线的控制
在开始建设电网的时候，电力短缺是电网建设的主要矛盾。
在这一点上，在地区内可以设置中压配电站，增加10kV回路数，延长10kV母线，应用中压配电站获得更好的负载释放能力。
当负荷发展到某种程度之后，考虑改变开关站进线电源，并试图实现配电站从两个不同的变电站供电，形成负荷传递能力，以提高变电所供电能力的现状。
通常来说，建议中压配电站最大容量控制在12000kVA以内。
如果配电站使用辐射连接模式，10kV出线数可以控制在6-12回；如果是环网接线方式，可以控制在4-6次。
在实践中，需要根据区域用户、箱变、数量和容量具体情况，灵活确定中压配电站10kV出线数量。
5、结束语
10kV目标网架的建设不会是一蹴而就的，但必须建立相应的原则、制定相关标准。
在相关的标准和原则的指导下，阶段性分析评价配电网的相关指标，明确并找出配电网中存在的不足，并明确下一步改革和发展目标。
参考文献：
[1] 金辉于音波.基于层次分析法的中压配电网评价[J].供用电.2011(02)
[2] 陈冬柏.论中压配电网线路分段的优化方案[J].科技与企业.2012(19)
[3] 陈晔蔡金锭李天友.中压配电网接线模式综合评价方法研究[J].供用电.2012(05)。
