配电网网格化规划研究摘要：通过“设定边界条件、理论结合实际、先网格后分区”的规划方法，首先对每个用电网格开展具体规划，在此基础上整合汇总至配电分区，并根据分区整体情况进行综合调整。

关键词：电网；规划；网格一、网格化规划简介传统配电网建设是以变电站为中心，中压出线向四周自然延伸以满足周边负荷增长需求。

这种“辐射式”的网架结构造成：（一）变电站供电范围不清晰、容载比分布不均、主变负载率分布不均。

（二）中压配电线路迂回，交叉供电，影响配电网供电可靠性和运行管理水平。

（三）低压出线分散错乱，线损率较高。

配电网网格化规划是指与城乡规划紧密结合，以地块用电需求为基础，以目标网架为导向，将配电网供电区域划分为若干供电网格，并进一步细化为供电单元，分层分级开展的配电网规划。

网格化规划将配电网“大而化小”划分多个供电网格（单元），明确划分各电压等级供电范围，制定中压配电网目标网架，并采用标准接线对每一个网格直接、独立供电，提升配网规划的精细度，提高规划、运检、业扩接入业务协同性。

按照国家电网公司网格化规划要求，在供电区域划分基础上，进一步细分形成“供电区域、供电网格、供电单元”三级网络，分层分级开展配电网规划。

二、网格化划分原则（1）配电分区划分市区一般按一个供电营业部或供电营业部下辖一个供电所的管辖地域范围作为一个配电分区，县域一般按一个供电所的管辖地域范围作为一个配电分区。

（2）用电网格划分用电网格一般由若干个相邻的、供电区域分类等级相同或相近的、用电性质或对供电可靠性要求基本一致的地块（或用户区块）组成。

一般应：具备2个及以上主供电源，且电源间具备一定转供能力；包含2-6组10千伏典型接线或相应数量10千伏线路，且线路结构相对完整；建设、运维、抢修服务及管理权限能够落实到独立的班组。

对于偏远山区，目标年配电网未形成不同电源间联络的，可考虑按主供电源点的供电范围划分用电网格。

（3）供电单元划分供电单元划分应与市政规划分区相协调，不宜跨越市政分区，不宜跨越控规边界；对于无控规的区域，可按主供电源点供电范围划分供电单元；供电单元的划分应考虑变电站的布点位置、容量大小、间隔资源等影响，远期一般应具备2个及以上主供电源，包含1-3组10千伏典型接线。

国内常见中压配电网接线模式分析发表时间：2016-07-05T10:59:27.343Z 来源：《电力设备》2016年第7期作者：潘明吉[导读] 配电网位于电力系统的末端，直接与用户相连，整个电力系统对用户的供电能力和供电质量最终都必须通过它来实现和保障。

潘明吉（国网福建永春县供电有限公司福建泉州 365000）摘要：针对全国各城市的经济发展状况和电网建设情况，提出在做城市电网规划时，10 kV中压配电网在不同的城市和电网发展的不同时期应该采用的接线模式。

在此基础上，探讨了电网应如何安全、可靠地过渡到目标年网架。

关键词：配电网；接线模式；目标网架引言配电网位于电力系统的末端，直接与用户相连，整个电力系统对用户的供电能力和供电质量最终都必须通过它来实现和保障。

随着国民经济的快速发展和人民生活水平的不断提高，用户对供电质量的要求也越来越高；同时，电力市场的初步形成以及电价机制的完善，也对配电系统的经济性和可靠性提出了新的要求。

为了实现电网的安全、经济运行，并达到接线模式的标准化、统一化要求，有必要对配电网规划时目标年网架所采用的接线模式进行分析，并针对现状电网提出过渡到目标年网架的具体实施方案，以便为电网规划、运行人员提供有益的参考。

最近几年，国家能源短缺，煤炭价格上涨，而现状配电网依然存在较高的线损率，导致电网公司持续亏损。

因此，国家以及地方电网公司近期都加大了对城市电网规划的重视。

“十一五”期间，我国投资过万亿元用于电网建设，其中配电网的投资约占电网总投资的一半左右，因此配电网的发展与输电网的发展具有同等重要的地位。

这是继1998年城乡电网改造以来，又一次较大规模的城市配电网规划和改造工作。

与以往不同的是，本次配电网的规划与改造是与市政规划相结合的，因此更切合实际，并能有效防止之前电网规划建设的无序性、盲目性和重复性。

配电网的建设发展需要考虑的因素远比输电网多，除了许多相互制约的技术因素外，还需要考虑许多外部的不确定因素。

江门供电局中压配电网网格化规划指导意见（试行）一、目的为实现网格化供电，规范配电网目标网架及其过渡过程，提升精益化管理水平，公司结合各单位近年网格化规划实践经验，特制定本指导意见。

二、术语解释1、供电网格：以行政边界、地理分界（路网等）等条件进行线路供电范围的“格”形化划分，得到的供电分区称为供电网格。

2、配电网网格化规划：以供电网格为基本单元，将中压配电网构筑成目标网架的规划方法。

配电网网格化是指按网架现状、负荷分布、地理分界等实际情况，将复杂的配电网划分为多个相对独立的网格，并采用若干组标准接线对每一个网格直接、独立供电。

3、负荷发展成熟网格：指土地利用基本处于饱和状态，负荷增长空间不大的区域。

（如：有控规且发展成熟的老城区）4、负荷快速发展网格：指区域发展规划和远景负荷明确，且负荷存在很大上升空间的区域。

（如：有规划的城市新区、有规划的各类开发区、处于发展初、中期的工业园区等）5、负荷发展不确定网格：指区域发展规划不明确，负荷增长空间存在不确定性的区域（如：尚未明确规划方案的旧城改造片区、乡镇农村地区）。

三、总体要求1、指导思想（1）配电网规划应考虑资产全寿命周期管理原则。

分析由投资成本、运行成本、检修维护成本、故障成本和退役处置成本等组成的资产全寿命周期成本，实现每一网格中电网资产在规划设计、建设改造、运维检修等全过程的综合最优。

配电网规划应注重价值计算，提高规划工作质量，提升精益化管理水平，提高配电网投资效益。

（2）配电网规划应做到一次规划与二次规划相协调。

在配电网一次规划方案基础上考虑配电自动化、配电网通信系统等智能化建设要求；应统筹安排各专业的基建规划、改造规划、修理规划，以网格为单位形成统一的项目储备库，实现专业间同步协调。

（3）配电网规划应考虑与生产运维衔接，着力简化配网接线方式，减轻运维工作，提高供电可靠性。

（4）配电网规划基础数据应客观真实。

（5）配电网规划应与客户全方位服务领域对接。

浅谈中低压配电网网格化及目标网架规划方法摘要：传统的中低压配电网规划存在抽象、规划目标导向不明确等弊端。

本文分析了中低压配电网网格化及目标网架规划流程和具体的方法，在加强精准投资和项目精益化管理的背景下，为网格化规划理念在国内中低压配电网规划中的普及应用，做出了深入的研讨和思考。

关键词：中低压配电网；网格化；规划中图分类号：TN819文献标识码：A1引言中低压配电网规划是电网规划的重要组成部分，传统的中低压配电网规划往往采用“填一套表、画一张图”的形式开展，存在着由于表格和电气图太抽象，无法形象反映规划与现场的关系、规划目标导向不明确等诸多弊端。

20世纪80年代国外就提出了空间负荷预测的方法，并应用于电网远景规划，为网格化规划思路构建配电网目标网架提供了理论和实践支撑。

中低压配电网网格化规划与城市总体规划和城市控制性详规紧密结合，以地块用电需求为基础，以目标网架为导向，将中低压配电网供电区域划分为若干供电网络，并进一步细化为供电单元，形成“供电区域、供电网络、供电单元”三级网络，分层分级开展规划。

2中低压配电网网格化规划基本原则及规划流程2.1 基本原则中低压配电网网格化规划应以远期规划指导近期规划，并注重远近期、上下级衔接，远期宜为饱和负荷年，近期规划应与中低压配电网规划年限保持一致。

同时，应以区域性用地规划为基础，与国民经济和社会发展规划、城乡总体规划、土地利用规划、控制性详规、电力专项规划等相协调，实现多规合一，保证规划项目的顺利实施。

还应贯彻“标准化”“差异化”“精益化”要求，实现中低压配电网精准投资和项目精益管理。

此外，应注重上下级电网、一次与二次系统、电网规模装备水平与管理组织、可靠性和效益等协调发展，制定目标网架和过渡方案，并结合实际开展滚动修编，实现现状电网到目标网架的顺利过渡。

2.2 规划流程中低压配电网网格化规划应参照标准化、差异化的规划标准构建目标网架。

规划的基本流程主要包括以下六个方面：（1）区域概况分析。

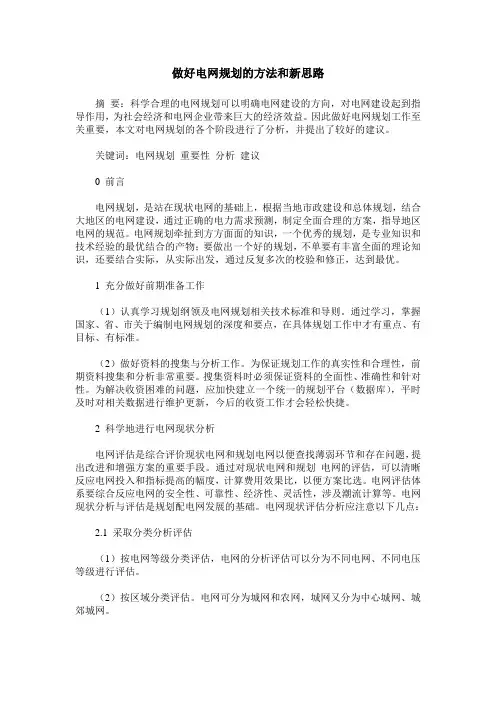

做好电网规划的方法和新思路摘要：科学合理的电网规划可以明确电网建设的方向，对电网建设起到指导作用，为社会经济和电网企业带来巨大的经济效益。

因此做好电网规划工作至关重要，本文对电网规划的各个阶段进行了分析，并提出了较好的建议。

关键词：电网规划重要性分析建议0 前言电网规划，是站在现状电网的基础上，根据当地市政建设和总体规划，结合大地区的电网建设，通过正确的电力需求预测，制定全面合理的方案，指导地区电网的规范。

电网规划牵扯到方方面面的知识，一个优秀的规划，是专业知识和技术经验的最优结合的产物；要做出一个好的规划，不单要有丰富全面的理论知识，还要结合实际，从实际出发，通过反复多次的校验和修正，达到最优。

1 充分做好前期准备工作（1）认真学习规划纲领及电网规划相关技术标准和导则。

通过学习，掌握国家、省、市关于编制电网规划的深度和要点，在具体规划工作中才有重点、有目标、有标准。

（2）做好资料的搜集与分析工作。

为保证规划工作的真实性和合理性，前期资料搜集和分析非常重要。

搜集资料时必须保证资料的全面性、准确性和针对性。

为解决收资困难的问题，应加快建立一个统一的规划平台（数据库），平时及时对相关数据进行维护更新，今后的收资工作才会轻松快捷。

2 科学地进行电网现状分析电网评估是综合评价现状电网和规划电网以便查找薄弱环节和存在问题，提出改进和增强方案的重要手段。

通过对现状电网和规划电网的评估，可以清晰反应电网投入和指标提高的幅度，计算费用效果比，以便方案比选。

电网评估体系要综合反应电网的安全性、可靠性、经济性、灵活性，涉及潮流计算等。

电网现状分析与评估是规划配电网发展的基础。

电网现状评估分析应注意以下几点：2.1 采取分类分析评估（1）按电网等级分类评估，电网的分析评估可以分为不同电网、不同电压等级进行评估。

（2）按区域分类评估。

电网可分为城网和农网，城网又分为中心城网、城郊城网。

2.2 评估内容和方法的选择评估时应采用层次分析法（AHP）、模糊评价等综合评价方法，辅以拓扑分析、潮流计算、安全性分析等电气分析手段。

网格化规划方法对中低压配电网规划的可行性分析摘要：介绍了中压配电网网格化规划的思路、主要原则及具体步骤。

通过网格化规划将配电网供电区域按区块合理划分为供电网格，将复杂无序的中压配电网化繁为简，以供电网格为基本单元开展规划并构建目标网架，提出了各类网格的过渡改造原则和网格管理思路。

结果表明：利用网格化规划方法开展中压配电网规划切实可行，具有较强的推广性。

关键词：配电网；网格；规划中压配电网网格化供电是指在中低压配电网发展到一定阶段以后，将某一供电区域在地理位置上划分成若干个相对独立的、供电范围不重叠的供电片区（即供电网格）。

每个供电网格内按“N供一备”或者双环网的配电网标准化接线原则形成典型接线。

供电网格内的各回主供线路只为该供电网格内的负荷供电，从上级变电站到该供电网格内沿途不带任何负荷。

通过合理的配电网分区分片、网格化规划，可将一个复杂的区域配电网划分为若干简单、清晰的细分片区，打破配电网网架“原生态”式的无秩序发展的状态，是现阶段配电网完善和优化网架结构、提升配电网可转供电率和标准化接线率的有效途径之一，也将为中压配电网的运行、维护与管理提供便利。

1 中压配电网规划现状随着近年我国城市配电网的快速发展，传统规划方法已渐渐难以适应目前规模庞大的中压配电网；且城市配网长期以来主要跟随负荷发展，中压配网(注：本文中压配电网是指10kV电压等级电网)规划不能落实到具体项目，易受业扩、居配、迁改等工程的影响偏离规划目标，不能具体指导配电项目的立项与建设；同时与地方规划衔接不够紧密，因地方建设规划调整较快，配网规划容易滞后，协调发展难度较大。

目前我国城市中压配电网网架结构普遍存在以下问题：一是城区配电网络复杂，结构不清晰，转供电操作繁琐，影响配电自动化实施；二是部分线路联络无序，供电范围交叉，故障不易查找；三是中压配网整体转供能力有待提高；四是部分地区线路负荷不均衡，线路潜在供电能力不能得到有效释放，线路利用率和经济性不高；五是部分线路供电半径较大，线路存在迂回、跨区域供电情况。

基于供电可靠性的中压配电网目标网架研究
中压配电网是指电压在6 kV到35 kV之间的配电网络。

其供电可靠性是保证用户有稳定电源供应的重要指标。

为了提高供电可靠性，需要进行目标网架研究。

目标网架研究是指对中压配电网的结构和运行进行优化的研究。

通过对配电变电所、
环网柜、架空线路、电缆线路等设备布局和参数的调整，以及对供电策略和故障处理措施
的优化，可以提高中压配电网的供电可靠性。

目标网架研究需要考虑设备布局和参数的优化。

合理布置配电变电所和环网柜，使其
分布均匀，覆盖范围广，以减少用户之间的供电距离和线损。

合理设计架空线路和电缆线
路的参数，如导线截面、绝缘监测等，使其适应电网负荷变化和环境条件变化，提高电网
的抗干扰能力。

目标网架研究需要优化供电策略。

根据用户的需求和用电特点，制定合理的供电策略，如合理划分供电区域，制定不同区域的供电优先级，保障重要用户的供电稳定性。

通过合
理调整配电变电所的操作模式，提高供电设备的利用率，减少故障停电时间。

目标网架研究需要优化故障处理措施。

在中压配电网中，故障是不可避免的，因此需
要建立健全的故障处理机制。

通过合理布置故障指示器和智能故障定位设备，可以快速定
位故障点，缩短修复时间。

建立故障信息管理系统，及时记录和反馈故障信息，提高故障
处理效率。
