5薄壁圆管弯扭组合变形测定_实验报告_

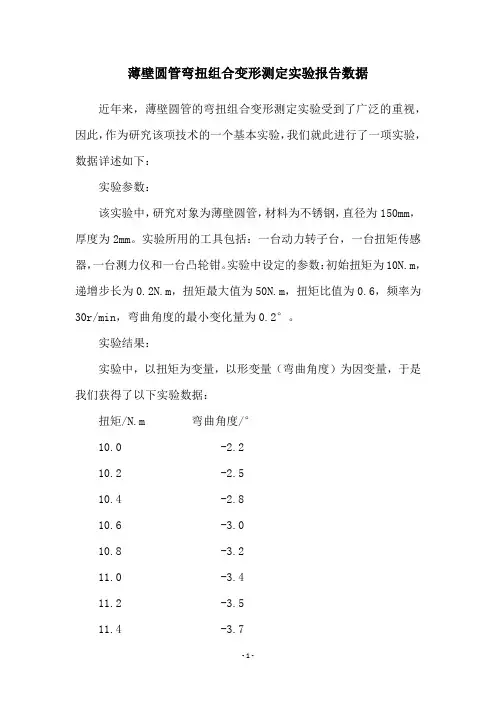

薄壁圆管弯扭组合变形测定实验报告数据近年来，薄壁圆管的弯扭组合变形测定实验受到了广泛的重视，因此，作为研究该项技术的一个基本实验，我们就此进行了一项实验，数据详述如下：实验参数：该实验中，研究对象为薄壁圆管，材料为不锈钢，直径为150mm，厚度为2mm。

实验所用的工具包括：一台动力转子台，一台扭矩传感器，一台测力仪和一台凸轮钳。

实验中设定的参数：初始扭矩为10N.m，递增步长为0.2N.m，扭矩最大值为50N.m，扭矩比值为0.6，频率为30r/min，弯曲角度的最小变化量为0.2°。

实验结果：实验中，以扭矩为变量，以形变量（弯曲角度）为因变量，于是我们获得了以下实验数据：扭矩/N.m 弯曲角度/°10.0 -2.210.2 -2.510.4 -2.810.6 -3.010.8 -3.211.0 -3.411.2 -3.511.4 -3.711.6 -3.811.8 -4.0……50.0 -20.5根据以上实验数据，可以看出，随着扭矩的增大，薄壁圆管的弯曲角度也随着增大。

实验分析：从上文的实验数据可以看出，当扭矩增加时，薄壁圆管的弯曲角度也会随之增加，这表明薄壁圆管具有较强的弯曲变形能力。

因此，利用该材料可以制造出更加精致的零件，为自动化制造、精密机械等领域提供参考依据。

结论：通过本次实验，我们可以得出结论：1、薄壁圆管具有较强的弯曲变形能力，这表明其可以用来制作精致的零件。

2、实验结果可以作为自动化制造、精密机械等领域的参考依据。

3、未来可以增大实验范围，收集更多的实验数据，以深化对薄壁圆管弯扭组合变形的研究。

本次实验为薄壁圆管弯扭组合变形提供了一份深入的数据报告，从这份报告中，我们可以更好地了解薄壁圆管变形性能，从而为未来的研究提供参考。

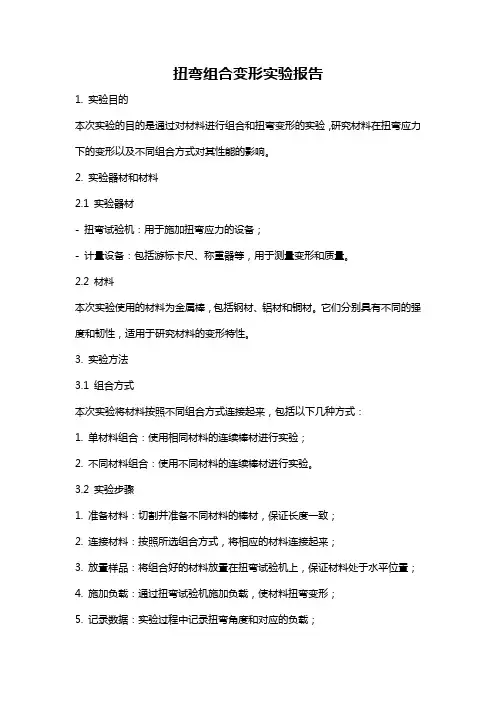

扭弯组合变形实验报告1. 实验目的本次实验的目的是通过对材料进行组合和扭弯变形的实验，研究材料在扭弯应力下的变形以及不同组合方式对其性能的影响。

2. 实验器材和材料2.1 实验器材- 扭弯试验机：用于施加扭弯应力的设备；- 计量设备：包括游标卡尺、称重器等，用于测量变形和质量。

2.2 材料本次实验使用的材料为金属棒，包括钢材、铝材和铜材。

它们分别具有不同的强度和韧性，适用于研究材料的变形特性。

3. 实验方法3.1 组合方式本次实验将材料按照不同组合方式连接起来，包括以下几种方式：1. 单材料组合：使用相同材料的连续棒材进行实验；2. 不同材料组合：使用不同材料的连续棒材进行实验。

3.2 实验步骤1. 准备材料：切割并准备不同材料的棒材，保证长度一致；2. 连接材料：按照所选组合方式，将相应的材料连接起来；3. 放置样品：将组合好的材料放置在扭弯试验机上，保证材料处于水平位置；4. 施加负载：通过扭弯试验机施加负载，使材料扭弯变形；5. 记录数据：实验过程中记录扭弯角度和对应的负载；6. 分析数据：根据实验数据，分析材料的变形特性和组合方式对其性能的影响。

4. 实验结果经过实验获得的数据如下表所示：负载（N）扭曲角度（度）100 10200 20300 30400 40500 505. 结果分析根据实验结果可以得出以下结论：1. 钢材的强度较高，在扭弯过程中能够承受更大的负载；2. 铝材的强度较低，容易发生塑性变形；3. 而铜材具有较好的韧性，能够承受较大的变形。

通过对不同组合方式的比较，发现单材料组合的强度和变形特性较为一致，而不同材料组合则会产生不同的效果。

例如，钢材与铝材组合后，由于钢材的强度较高，能够承受更大的负载，因此整体变形较小；而铜材的韧性能够在变形过程中吸收部分能量，使得整体变形较为均匀。

6. 实验结论通过本次实验，得出以下结论：1. 材料的强度和韧性对扭弯变形有显著影响；2. 不同材料的组合方式会使材料的变形特性发生变化；3. 单材料组合更加一致，而不同材料组合能够发挥各自的优势。

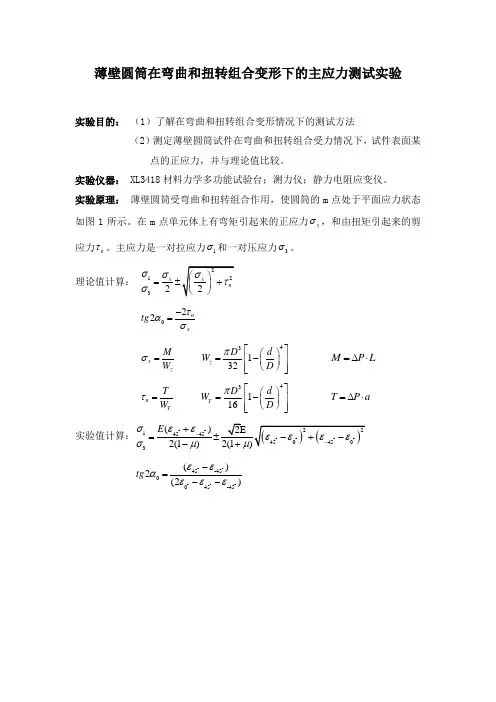

薄壁圆筒在弯曲和扭转组合变形下的主应力测试实验
实验目的： （1）了解在弯曲和扭转组合变形情况下的测试方法
（2）测定薄壁圆筒试件在弯曲和扭转组合受力情况下，试件表面某
点的正应力，并与理论值比较。

实验仪器： XL3418材料力学多功能试验台；测力仪；静力电阻应变仪。

实验原理： 薄壁圆筒受弯曲和扭转组合作用，使圆筒的m 点处于平面应力状态如图1所示。

在m 点单元体上有弯矩引起来的正应力x σ，和由扭矩引起来的剪应力n τ。

主应力是一对拉应力1σ和一对压应力3σ。

理论值计算：
132x σσσ=±
022n
x
tg τασ-=
x z M
W σ= 4
3132z D d W D π⎡⎤⎛⎫=-⎢⎥ ⎪⎝⎭⎢⎥⎣⎦ M P L =∆⋅
n T
T
W τ= 43116T D d W D π⎡⎤⎛⎫=-⎢⎥ ⎪⎝⎭⎢⎥⎣⎦
T P a =∆⋅
实验值计算：
°
°
145453()2(1)E εεσσμ-+=- °°°°°45-450045-45()2(2)
tg εεαεεε-=
--
图1 圆筒m 点的应力状况。

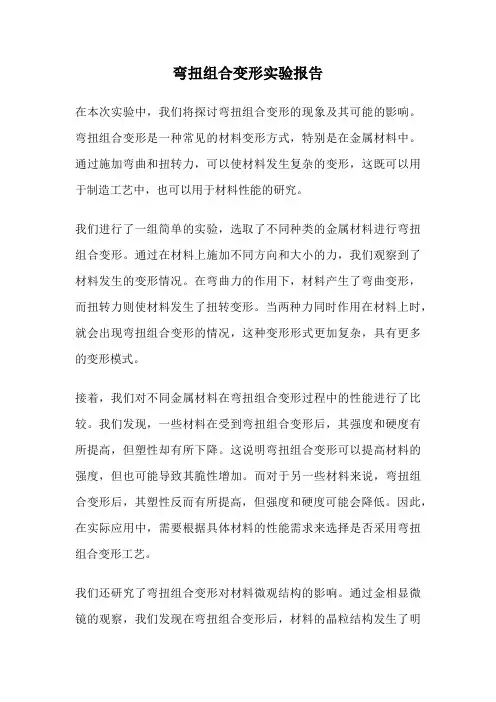

弯扭组合变形实验报告在本次实验中，我们将探讨弯扭组合变形的现象及其可能的影响。

弯扭组合变形是一种常见的材料变形方式，特别是在金属材料中。

通过施加弯曲和扭转力，可以使材料发生复杂的变形，这既可以用于制造工艺中，也可以用于材料性能的研究。

我们进行了一组简单的实验，选取了不同种类的金属材料进行弯扭组合变形。

通过在材料上施加不同方向和大小的力，我们观察到了材料发生的变形情况。

在弯曲力的作用下，材料产生了弯曲变形，而扭转力则使材料发生了扭转变形。

当两种力同时作用在材料上时，就会出现弯扭组合变形的情况，这种变形形式更加复杂，具有更多的变形模式。

接着，我们对不同金属材料在弯扭组合变形过程中的性能进行了比较。

我们发现，一些材料在受到弯扭组合变形后，其强度和硬度有所提高，但塑性却有所下降。

这说明弯扭组合变形可以提高材料的强度，但也可能导致其脆性增加。

而对于另一些材料来说，弯扭组合变形后，其塑性反而有所提高，但强度和硬度可能会降低。

因此，在实际应用中，需要根据具体材料的性能需求来选择是否采用弯扭组合变形工艺。

我们还研究了弯扭组合变形对材料微观结构的影响。

通过金相显微镜的观察，我们发现在弯扭组合变形后，材料的晶粒结构发生了明显的变化。

晶粒可能会发生细化，晶界的移动和变形也会加剧。

这些微观结构的变化对材料的性能有着重要影响，因此对于材料的微观结构进行研究是十分必要的。

总的来说，弯扭组合变形是一种重要的材料变形方式，可以有效改善材料的性能，但也可能导致一些负面影响。

因此，在工程实践中，需要充分考虑弯扭组合变形对材料性能的影响，合理选择工艺参数，以实现最佳的效果。

希望通过本次实验，可以更深入地了解弯扭组合变形的机理及其在材料加工中的应用。

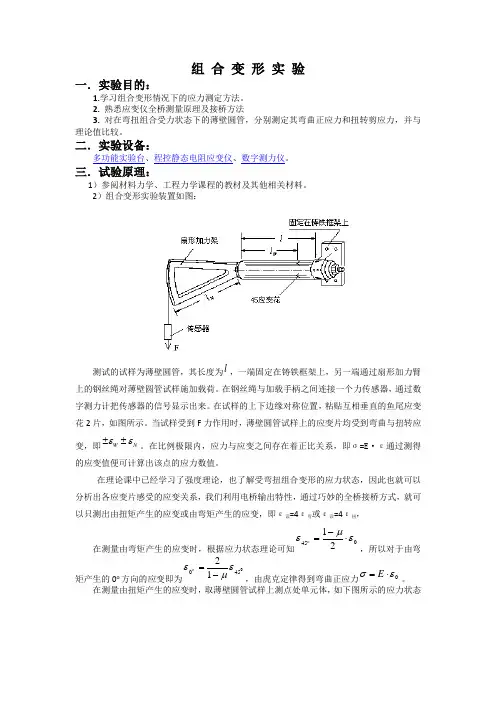

组合变形实验一．实验目的：1.学习组合变形情况下的应力测定方法。

2.熟悉应变仪全桥测量原理及接桥方法3.对在弯扭组合受力状态下的薄壁圆管，分别测定其弯曲正应力和扭转剪应力，并与理论值比较。

二．实验设备：多功能实验台、程控静态电阻应变仪、数字测力仪。

三．试验原理：1）参阅材料力学、工程力学课程的教材及其他相关材料。

2）组合变形实验装置如图：测试的试样为薄壁圆管，其长度为，一端固定在铸铁框架上，另一端通过扇形加力臂上的钢丝绳对薄壁圆管试样施加载荷。

在钢丝绳与加载手柄之间连接一个力传感器，通过数字测力计把传感器的信号显示出来。

在试样的上下边缘对称位置，粘贴互相垂直的鱼尾应变花2片，如图所示。

当试样受到F 力作用时，薄壁圆管试样上的应变片均受到弯曲与扭转应变，即。

在比例极限内，应力与应变之间存在着正比关系，即σ=E ·ε通过测得的应变值便可计算出该点的应力数值。

在理论课中已经学习了强度理论，也了解受弯扭组合变形的应力状态，因此也就可以分析出各应变片感受的应变关系，我们利用电桥输出特性，通过巧妙的全桥接桥方式，就可以只测出由扭矩产生的应变或由弯矩产生的应变，即ε读=4ε弯或ε读=4ε扭，在测量由弯矩产生的应变时，根据应力状态理论可知，所以对于由弯矩产生的0o方向的应变即为，由虎克定律得到弯曲正应力。

在测量由扭矩产生的应变时，取薄壁圆管试样上测点处单元体，如下图所示的应力状态l W N εε±±04521εμε⋅-=o45012εμε-=o0εσ⋅=E其中有：，在比例极限内，近似地同时， 所以故，由于，所以。

在弯扭组合变形实验中，使用的是互相垂直的鱼尾应变花，其贴片方向且与轴线成±450，故α=45o，则， 即γR =2ε45o 。

由剪切虎克定律得到扭转剪应力。

四．实验步骤1.量取试样相关尺寸，加载力臂，2.根据电测原理、电桥输出特性，通过讨论分析弯曲正应变和扭转剪应变的全桥接桥方式。

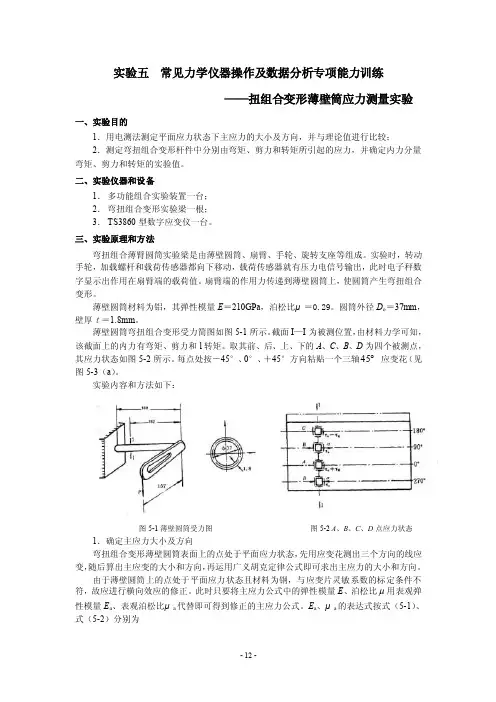

实验五常见力学仪器操作及数据分析专项能力训练——扭组合变形薄壁筒应力测量实验一、实验目的1．用电测法测定平面应力状态下主应力的大小及方向，并与理论值进行比较；2．测定弯扭组合变形杆件中分别由弯矩、剪力和转矩所引起的应力，并确定内力分量弯矩、剪力和转矩的实验值。

二、实验仪器和设备1．多功能组合实验装置一台；2．弯扭组合变形实验梁一根；3．TS3860型数字应变仪一台。

三、实验原理和方法弯扭组合薄臂圆筒实验梁是由薄壁圆筒、扇臂、手轮、旋转支座等组成。

实验时，转动手轮，加载螺杆和载荷传感器都向下移动，载荷传感器就有压力电信号输出，此时电子秤数字显示出作用在扇臂端的载荷值。

扇臂端的作用力传递到薄壁圆筒上，使圆筒产生弯扭组合变形。

薄壁圆筒材料为铝，其弹性模量E＝210GPa，泊松比μ＝0.29。

圆筒外径D o＝37mm，壁厚ｔ＝1.8mm。

薄壁圆筒弯扭组合变形受力简图如图5-1所示。

截面I—I为被测位置，由材料力学可知，该截面上的内力有弯矩、剪力和l转矩。

取其前、后、上、下的A、C、B、D为四个被测点，其应力状态如图5-2所示。

每点处按－45°、0°、＋45°方向粘贴一个三轴45︒应变花（见图5-3（a）。

实验内容和方法如下：图5-1薄壁圆筒受力图图5-2 A、B、C、D点应力状态1．确定主应力大小及方向弯扭组合变形薄壁圆筒表面上的点处于平面应力状态，先用应变花测出三个方向的线应变，随后算出主应变的大小和方向，再运用广义胡克定律公式即可求出主应力的大小和方向。

由于薄壁圆筒上的点处于平面应力状态且材料为钢，与应变片灵敏系数的标定条件不符，故应进行横向效应的修正。

此时只要将主应力公式中的弹性模量E、泊松比μ用表观弹性模量E a、表观泊松比μa代替即可得到修正的主应力公式。

E a、μa的表达式按式（5-1）、式（5-2）分别为μμH H E E --=1)1(0a （5-1） μμμH H --=1a （5-2） 式中：E 、μ——分别为薄壁圆筒材料的弹性模量和泊松比；μ0——应变片灵敏系数标定梁材料的泊松比。

实验力学实验报告姓名：耿臻岑学号：130875指导老师：郭应征实验一薄壁圆管弯扭组合应力测定实验一、实验目的1、用应变花测定薄壁圆管在弯扭条件下一点处的主应力和主方向2、测定薄壁圆管在弯扭组合条件下的弯矩、扭矩和剪力等内力3、进一步熟悉和掌握不同的桥路接线方法4、初步了解在组合变形情况下测量某一内力对应应变的方法二、实验设备1、电阻应变仪YJ-282、薄壁圆管弯扭组合装置，见图1-1本次实验以铝合金薄壁圆管EC为测试对象，圆管一段固定，另一端连接与之垂直的伸臂AC，通过旋转家里手柄将集中荷载施加在伸臂的另一端，由力传感器测出力的大小。

荷载作用在伸臂外端，其作用点距圆通形心为b，圆通在荷载F 作用下发生弯扭组合变形。

要测取圆筒上B截面（它到荷载F作用面距离为L）处各测点的主应力大小和方向。

试样弹性模量E=72GPa，泊松比μ=0.33，详细尺寸如表1-1图1-1 薄壁圆筒弯扭组合装置表1-1 试样参数表外径D(mm) 内径d(mm) b(mm) L(mm)40 34 200 300三、实验原理1、确定主应力和主方向平面应力状态下任一点的应力有三个未知数（主应力大小及方向）。

应用电阻应变仪应变花可测的一点沿不同方向的三个应变值，如图1-2所示的三个方向已知的应变。

根据这三个应变值可以计算出主应变的大小和方向。

因而主应力的方向也可确定（与主应变方向重合）()()()()04545045452245451,2450450454500454511222212222tan 2211x y xy EEεεεεεεγεεεεεεεεεεεαεεεσεμεμσεμεμ------==+-=-+=±-+--=--=+-=+-ooooooooo oo oo oooo图1-2 应变花示意图 图1-3 B 、D 点贴片位置示意图2、测定弯矩在靠近固定端的下表面D 上，粘一个与点B 相同的应变花，如图1-3所示。

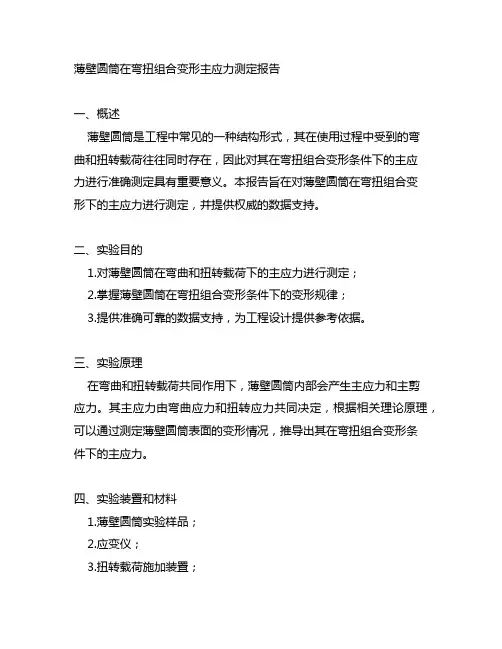

薄壁圆筒在弯扭组合变形主应力测定报告一、概述薄壁圆筒是工程中常见的一种结构形式，其在使用过程中受到的弯曲和扭转载荷往往同时存在，因此对其在弯扭组合变形条件下的主应力进行准确测定具有重要意义。

本报告旨在对薄壁圆筒在弯扭组合变形下的主应力进行测定，并提供权威的数据支持。

二、实验目的1.对薄壁圆筒在弯曲和扭转载荷下的主应力进行测定；2.掌握薄壁圆筒在弯扭组合变形条件下的变形规律；3.提供准确可靠的数据支持，为工程设计提供参考依据。

三、实验原理在弯曲和扭转载荷共同作用下，薄壁圆筒内部会产生主应力和主剪应力。

其主应力由弯曲应力和扭转应力共同决定，根据相关理论原理，可以通过测定薄壁圆筒表面的变形情况，推导出其在弯扭组合变形条件下的主应力。

四、实验装置和材料1.薄壁圆筒实验样品；2.应变仪；3.扭转载荷施加装置；4.弯曲载荷施加装置；5.数据采集系统；6.相关辅助工具；7.其他必要的辅助材料。

五、实验步骤1.准备薄壁圆筒样品，清洁表面并固定在实验台上；2.根据实验要求，施加弯曲载荷，并记录薄壁圆筒的变形情况；3.根据实验要求，施加扭转载荷，并记录薄壁圆筒的变形情况；4.利用应变仪等装置对薄壁圆筒表面的应变变化进行实时监测和记录；5.根据采集的数据，推导出薄壁圆筒在弯扭组合变形条件下的主应力。

六、实验数据处理和分析1.根据实验采集的数据，绘制出薄壁圆筒在不同弯曲和扭转载荷下的主应力变化曲线；2.对数据进行详细分析和比对，得出薄壁圆筒在不同载荷情况下的主应力范围；3.分析实验中存在的误差和不确定性，并提出相应的修正方案；4.对实验结果进行合理的解释和结论。

七、实验结果与结论1.根据实验数据处理和分析，得出薄壁圆筒在弯扭组合变形条件下的主应力范围为△σ；2.对实验结果进行科学的解释和结论，明确指出实验的可靠性和局限性；3.在结论部分提出对后续研究和工程应用的建议和展望。

八、实验总结1.总结全文工作，重点强调实验的意义和价值；2.对实验中存在的问题和不足进行梳理和反思；3.为未来相关研究和工程设计提供经验和借鉴。

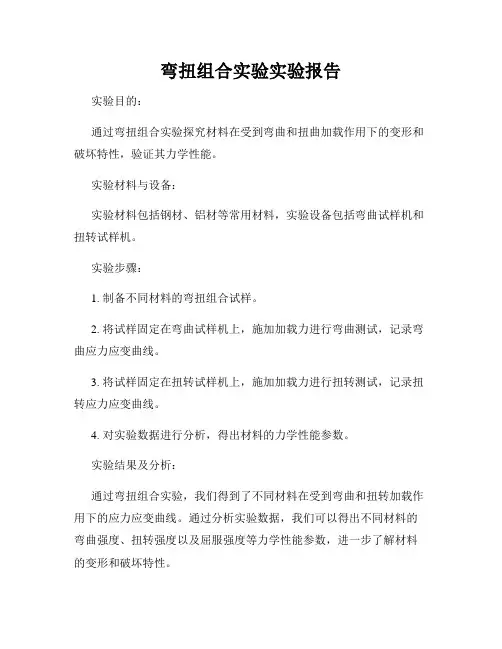

弯扭组合实验实验报告
实验目的：
通过弯扭组合实验探究材料在受到弯曲和扭曲加载作用下的变形和破坏特性，验证其力学性能。

实验材料与设备：
实验材料包括钢材、铝材等常用材料，实验设备包括弯曲试样机和扭转试样机。

实验步骤：
1. 制备不同材料的弯扭组合试样。

2. 将试样固定在弯曲试样机上，施加加载力进行弯曲测试，记录弯曲应力应变曲线。

3. 将试样固定在扭转试样机上，施加加载力进行扭转测试，记录扭转应力应变曲线。

4. 对实验数据进行分析，得出材料的力学性能参数。

实验结果及分析：
通过弯扭组合实验，我们得到了不同材料在受到弯曲和扭转加载作用下的应力应变曲线。

通过分析实验数据，我们可以得出不同材料的弯曲强度、扭转强度以及屈服强度等力学性能参数，进一步了解材料的变形和破坏特性。

结论：
弯扭组合实验是一种有效的手段，可以帮助我们深入了解材料在不同加载条件下的性能表现，为材料的选用和设计提供重要参考依据。

在今后的研究中，我们将进一步探索材料的力学性能，为材料科学领域的发展做出更大的贡献。

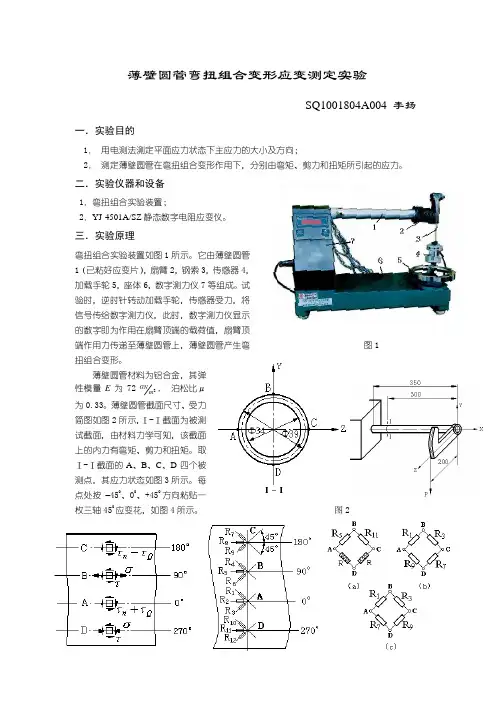

薄壁圆管弯扭组合变形应变测定实验SQ1001804A004 李扬一．实验目的1．用电测法测定平面应力状态下主应力的大小及方向；2．测定薄壁圆管在弯扭组合变形作用下，分别由弯矩、剪力和扭矩所引起的应力。

二．实验仪器和设备1．弯扭组合实验装置；2．YJ-4501A/SZ静态数字电阻应变仪。

三．实验原理弯扭组合实验装置如图1所示。

它由薄壁圆管1（已粘好应变片），扇臂2，钢索3，传感器4，加载手轮5，座体6，数字测力仪7等组成。

试验时，逆时针转动加载手轮，传感器受力，将信号传给数字测力仪，此时，数字测力仪显示的数字即为作用在扇臂顶端的载荷值，扇臂顶端作用力传递至薄壁圆管上，薄壁圆管产生弯图1扭组合变形。

薄壁圆管材料为铝合金，其弹GN, 泊松比μ性模量E为722m为0.33。

薄壁圆管截面尺寸、受力简图如图2所示，Ⅰ-Ⅰ截面为被测试截面，由材料力学可知，该截面上的内力有弯矩、剪力和扭矩。

取Ⅰ-Ⅰ截面的A、B、C、D四个被测点，其应力状态如图3所示。

每点处按–450、00、+450方向粘贴一枚三轴450应变花，如图4所示。

图2图3 图4 图5四．实验内容及方法1. 指定点的主应力大小和方向的测定受弯扭组合变形作用的薄壁圆管其表面各点处于平面应力状态，用应变花测出三个方向的线应变， 然后运用应变-应力换算关系求出主应力的大小和方向。

本实验用的是450应变花，若测得应变ε-45、ε0、ε45，则主应力大小的计算公式为()()()⎥⎦⎤⎢⎣⎡-+--±++-=--24502045454523121211εεεεμεεμμσσE主应力方向计算公式为 ()()04545045452εεεεεεα----=--tg2. 弯矩、剪力、扭矩所分别引起的应力的测定a. 弯矩M 引起的正应力的测定用B 、D 两被测点00方向的应变片组成图5（a ）所示半桥线路，可测得弯矩M 引 的正应变 2MdM εε=由虎克定律可求得弯矩M 引起的正应力 2MdM M E E εεσ== b. 扭矩M n 引起的剪应力的测定用A 、C 两被测点-450、450方向的应变片组成图5（b ）所示全桥线路，可测得扭矩M n在450方向所引起的应变为 4ndn εε=由广义虎克定律可求得剪力M n 引起的剪应力 ()214ndnd n G E εμετ=+= c. 剪力Q 引起的剪应力的测定用A 、C 两被测点-450、450方向的应变片组成图5（c ）所示全桥线路，可测得剪力Q 在450方向所引起的应变为 4QdQ εε=由广义虎克定律可求得剪力Q 引起的剪应力 ()214QdQd Q G E εμετ=+=五．实验步骤1．将传感器与测力仪连接，接通测力仪电源，将测力仪开关置开。

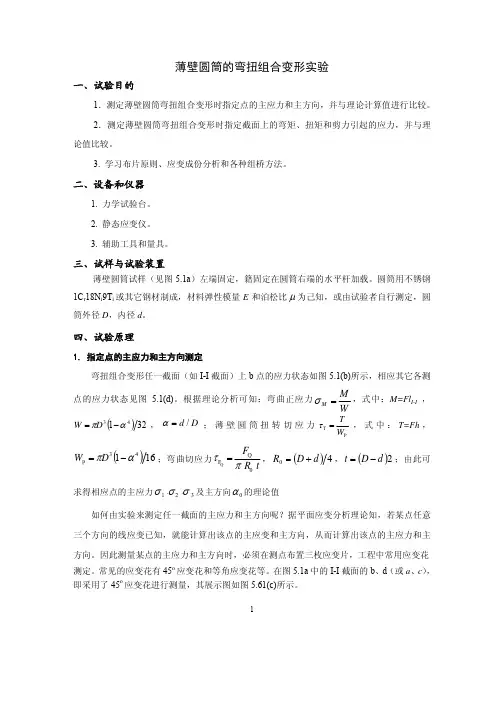

1薄壁圆筒的弯扭组合变形实验一、试验目的1．测定薄壁圆筒弯扭组合变形时指定点的主应力和主方向，并与理论计算值进行比较。

2．测定薄壁圆筒弯扭组合变形时指定截面上的弯矩、扭矩和剪力引起的应力，并与理论值比较。

3. 学习布片原则、应变成份分析和各种组桥方法。

二、设备和仪器1. 力学试验台。

2. 静态应变仪。

3. 辅助工具和量具。

三、试样与试验装置薄壁圆筒试样（见图5.1a ）左端固定，籍固定在圆筒右端的水平杆加载。

圆筒用不锈钢1C r 18N i 9T i 或其它钢材制成，材料弹性模量E 和泊松比µ为己知，或由试验者自行测定，圆筒外径D ，内径d 。

四、试验原理1. 指定点的主应力和主方向测定弯扭组合变形任一截面（如I-I 截面）上b 点的应力状态如图5.1(b)所示，相应其它各测点的应力状态见图 5.1(d)。

根据理论分析可知：弯曲正应力WM M =σ，式中：M=Fl I-I，()143απ−=D W ，D d /=α；薄壁圆筒扭转切应力PT W T=τ，式中：T=Fh ，()16143p απ−=D W ；弯曲切应力Q QF 0 F R tτπ=，()40d D R +=，()2d D t −=；由此可求得相应点的主应力1`2`3σσσ及主方向0α的理论值如何由实验来测定任一截面的主应力和主方向呢？据平面应变分析理论知，若某点任意三个方向的线应变已知，就能计算出该点的主应变和主方向，从而计算出该点的主应力和主方向。

因此测量某点的主应力和主方向时，必须在测点布置三枚应变片，工程中常用应变花 测定。

常见的应变花有45o 应变花和等角应变花等。

在图5.1a 中的I-I 截面的b 、d （或a 、c ），即采用了45o 应变花进行测量，其展示图如图5.61(c)所示。

2采用单臂（多点）半桥公共温度补偿测量法，等量逐级加载。

在每一载荷作用下，分别测得b 、d （或a 、c ）两点沿-45o 、0o 、和45o 方向的应变值o o o ``45045εεε−和后，将测量结果记录在实验报告中。

弯扭组合变形实验报告弯扭组合变形实验报告引言：弯扭组合变形是一种常见的材料力学实验方法，通过施加弯曲和扭转力，对材料的力学性能进行测试和研究。

本实验旨在探究不同弯曲和扭转力对材料变形行为的影响，为工程设计和材料选择提供参考依据。

实验过程：1. 实验材料准备选取了常见的金属材料样本，如钢材、铝材等，并根据实验要求制备成适当的尺寸和形状。

2. 实验装置搭建搭建了弯曲和扭转力施加装置，确保力的施加平稳和准确。

3. 弯曲实验将样本固定在弯曲装置上，施加不同大小的弯曲力，记录样本的弯曲程度和应力。

4. 扭转实验将样本固定在扭转装置上，施加不同大小的扭转力，记录样本的扭转角度和应力。

5. 弯扭组合实验将样本同时固定在弯曲和扭转装置上，施加不同大小的弯曲和扭转力，记录样本的变形情况和应力。

实验结果：通过实验记录和数据分析，得出以下结论：1. 弯曲实验结果显示，随着施加的弯曲力增加，样本的弯曲程度和应力呈线性增加关系。

不同材料的弯曲刚度存在差异，钢材相对较硬，而铝材相对较软。

2. 扭转实验结果显示，随着施加的扭转力增加，样本的扭转角度和应力呈线性增加关系。

与弯曲实验类似，不同材料的扭转刚度也存在差异。

3. 弯扭组合实验结果显示，当同时施加弯曲和扭转力时，样本的变形行为更为复杂。

在一定范围内，弯曲和扭转力的叠加会导致样本的非线性变形。

不同材料对弯扭组合力的响应也有所差异，这对于工程设计中的材料选择和结构优化具有重要意义。

讨论与分析：弯扭组合变形实验的结果表明，材料的力学性能受到多种因素的影响。

除了弯曲和扭转力的大小外，材料的组织结构、晶粒大小、温度等因素也会对材料的变形行为产生影响。

因此，在实际工程中，需要综合考虑这些因素，选择合适的材料和合理的设计方案。

此外，弯扭组合变形实验还可以用于材料的疲劳寿命评估和损伤分析。

通过施加不同弯曲和扭转力的循环加载，可以模拟实际工况下的变形情况，从而预测材料的寿命和损伤程度。

结论：弯扭组合变形实验是一种重要的材料力学测试方法，通过施加弯曲和扭转力，可以研究材料的力学性能和变形行为。

薄壁圆管弯扭组合变形测定实验实验日期姓名 班级 学号 实验组别 同组成员 指导教师（签字）一、实验目的二、实验设备名称及型号三、实验数据记录与处理1.基本数据材料常数： 弹性模量 E = 70 GPa 泊松比 33.0=μ 装置尺寸： 圆筒外径 D = 39mm 圆筒内径 d = 34mm 加载臂长 h = 250 mm 测点位置 L I-I =140 mm2.计算方法（1）指定点的主应力和主方向测定实验值：主应力大小：()()()⎥⎦⎤⎢⎣⎡-+--±++-=--245020454*******1211εεεεμεεμμσσE主应力方向：()()045450454502εεεεεεα----=--tg理论值：主应力大小：223122T M M τσσσσ+⎪⎭⎫ ⎝⎛±=；主应力方向：M T tg στα220-= （2）指定截面上的弯矩、扭矩和剪力所分别引起的应力的测定a.弯矩M 引起的正应力的测定 实验值：2di M E εσ=实 理论值：()32/143απσ-=-D FL II M 理，其中：D d /=α b. 扭矩T 引起的切应力的测定实验值：)1(4μετ+=di T E 实 理论值：()16/143απτ-=D FhT 理 c. 剪力F Q 引起的切应力的测定实验值：)1(4μετ+=diFE Q 实理论值：z max Z 2FS I τδ=剪，1233max z d D S -=3.实验数据1.指定点的主应力和主方向测定（表1、表2）2.指定截面上的弯矩、扭矩和剪力所引起的应力测定（表3）四、数据分析及结论（写背面）。

薄壁圆管弯扭组合变形测定实验报告数据薄壁圆管弯扭组合变形测定实验是为了测量材料的弯曲和扭转变形量来决定材料的变形性能的实验。

变形性能是一种材料性能指标，它可以定量衡量材料在一定外力作用下的变形特性。

薄壁圆管弯扭组合变形测定实验也可以用于优化设计和改进过程，从而提高产品的质量。

本文报告主要是就圆管弯扭组合变形过程中材料的应变和变形程度，采用特定参数进行实验，得出实验结果，对结果进行分析，进而对弯扭组合变形特性进行定量评价。

第二部分：实验原理薄壁圆管弯扭组合变形测定实验的实验原理基于几何变形理论，该理论表明在弯曲和扭转过程中，材料的变形量和应变分别与圆管半径、安装位置和弯曲和扭转角度有关，当然还有材料的性质也会影响材料的变形量。

因此，实验是使用特定参数，具体来说，用直径为50mm的钢圆管板材作为试件，安装在固定的机架上，以水平位置为0°，分别采用单弯或单扭操作，以10°为间隔，记录实验参数和测量数据，从而得到材料的变形量和应变数据。

第三部分：实验结果根据上述实验参数，我们进行了实验测量，并得到了以下结果。

表1：钢圆管材料在弯曲和扭转过程中变形量、应变数据|度（°） |曲变形量（mm） |转变形量（mm） |曲应变（10-3）|转应变（10-3） || --- | --- | --- | --- | --- || 0 | 0.00 | 0.00 | 0.00 | 0.00 || 10 | 0.23 | 0.30 | 7.19 | 27.50 || 20 | 0.47 | 0.60 | 14.38 | 54.99 || 30 | 0.68 | 0.90 | 21.57 | 82.48 || 40 | 0.94 | 1.20 | 28.76 | 109.97 || 50 | 1.19 | 1.50 | 35.95 | 137.46 || 60 | 1.45 | 1.80 | 43.13 | 164.95 |第四部分：实验分析从表1的实验数据可以看出，圆管材料的弯曲变形量随着实验角度的增加而逐渐增加，扭转变形量也随着实验角度的增加而逐渐增大，弯曲应变随着实验角度的增加而逐渐增加，而扭转应变也随着实验角度的增加而逐渐增大。
