实验六薄壁管弯曲、扭转组合应力的测定一、实验目的工程实际中的构件一般处于复杂应力状态下，往往是几种基本变形的组合，要确定这些构件上某点的主应力大小和方向，也就比较复杂，甚至有些复杂的工程结构尚无准确的理论公式可供计算，在这种情况下，常常要借助实验的方法解决，如电测法、光测法等。

本实验的目的是在复合抗力下的应力，应变测定。

包括通过薄壁圆管在弯扭组合作用下其表面任一点主应力大小和方向的测定；薄壁管某截面内弯矩、剪力、扭矩所分别引起的应变的测定。

1.学习电阻应变仪的使用，学习了解半桥和全桥的组桥技术。

2.通过组桥技术，学习掌握在弯扭组合条件下分离弯曲正应变、扭转剪应变、弯曲剪应变的测量技术。

二、仪器设备1、静态电阻应变仪2、多功能组合实验台三、实验装置实验装置如图3-1所示，它由圆管固定支座1、空心圆管2、固定立柱图3-2 受力简图及几何尺寸3、加载手轮4、荷载传感器5、压头6、扭转力臂7、测力仪8、应变仪9等组成。

实验时顺时针转动加载手轮，传感器和压头使随螺杆套向下移动。

当压头和扭转力臂接触时，传感器受力。

传感器把感受信号输入测力仪，测力仪显示出作用在扭转力臂端点D处的荷载值ΔPo端点作用力ΔP平移到圆管E点上，便可分解成2个力：一个集中力ΔP和一个扭矩Mn=ΔP×a。

这时，空心圆管不仅受到扭矩的作用，同时还受到弯矩的作用，产生弯扭组合变形。

空心圆管材料为不锈钢，外径D=47.20 mm,内径d= 40.7 mm,其受力简图和有关尺寸见图3-2所示。

I-I截面为被测试截面，取图示A、C二个测点，在每个测点上各贴一枚应变花。

四、实验原理和方法由截面法可知，I-I截面上的内力有弯矩、剪力和扭矩，A、C点均处于平面应力状态。

用电测法测试时，按其主应力方向已知的和未知的，分别采用不同的布片形式。

1、主应力方向已知主应力的方向就是主应变方向，只要沿两个主应力方向各贴一个电阻片，便可测出该点的两个主应变ε1和ε3,进而由广义虎克定律计算出主应力σ1和σ3：σ1=(ε1+με3) ，σ3=(ε3+με1)2、主应力方向未知由于主应力方向未知，故主应变方向也未知。

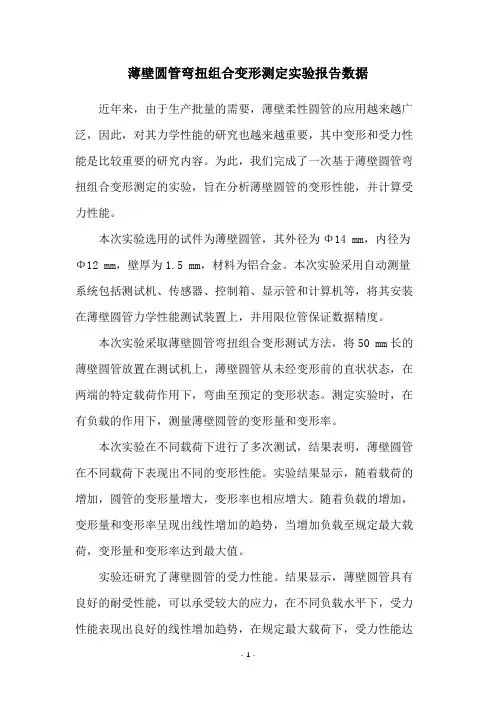

薄壁圆管弯扭组合变形测定实验报告数据近年来，由于生产批量的需要，薄壁柔性圆管的应用越来越广泛，因此，对其力学性能的研究也越来越重要，其中变形和受力性能是比较重要的研究内容。

为此，我们完成了一次基于薄壁圆管弯扭组合变形测定的实验，旨在分析薄壁圆管的变形性能，并计算受力性能。

本次实验选用的试件为薄壁圆管，其外径为Φ14 mm，内径为Φ12 mm，壁厚为1.5 mm，材料为铝合金。

本次实验采用自动测量系统包括测试机、传感器、控制箱、显示管和计算机等，将其安装在薄壁圆管力学性能测试装置上，并用限位管保证数据精度。

本次实验采取薄壁圆管弯扭组合变形测试方法，将50 mm长的薄壁圆管放置在测试机上，薄壁圆管从未经变形前的直状状态，在两端的特定载荷作用下，弯曲至预定的变形状态。

测定实验时，在有负载的作用下，测量薄壁圆管的变形量和变形率。

本次实验在不同载荷下进行了多次测试，结果表明，薄壁圆管在不同载荷下表现出不同的变形性能。

实验结果显示，随着载荷的增加，圆管的变形量增大，变形率也相应增大。

随着负载的增加，变形量和变形率呈现出线性增加的趋势，当增加负载至规定最大载荷，变形量和变形率达到最大值。

实验还研究了薄壁圆管的受力性能。

结果显示，薄壁圆管具有良好的耐受性能，可以承受较大的应力，在不同负载水平下，受力性能表现出良好的线性增加趋势，在规定最大载荷下，受力性能达到最大值。

通过本次实验，我们获得了薄壁圆管弯曲组合变形测定的变形性能和受力性能的细节数据，为进一步研究薄壁柔性圆管的力学性能提供了有益的参考。

综上所述，本次实验采用薄壁圆管弯扭组合变形测定的实验，研究薄壁圆管的变形性能、受力性能和耐受性能，并实验获得了相关数据。

本次实验的结果和结论有助于理解薄壁柔性圆管的力学性能，并为进一步研究和应用提供依据。

邵 阳 学 院 实 验 报 告实验项目5：薄壁圆筒弯扭组合变形实验实验日期 实验地点 成 绩 院 系 班 级 指导老师 同组成员 学生姓名 学生学号一、实验内容和目的1. 用电测法测定薄壁圆筒弯扭组合变形时平面应力状态的主应力的大小及方向，并与理论值进 行比较。

2. 进一步掌握电测法二、实验设备及仪器（规格、型号） 1. FCL-I 型材料力学多功能实验装置。

2. HD-16A 静态电阻应变仪。

3. 游标卡尺、钢尺。

三、实验原理薄壁圆筒受弯扭组合作用，使圆筒发生组合变形，圆筒的m 点处于平面应力状态（图1）。

在m 点单元体上作用有由弯矩引起的正应力σx ,由扭矩引起的剪应力τn ，主应力是一对拉应力σ1和一对压应力σ3,单元体上的正应力σx 和剪应力τn 可按下式计算Zx W M=σTnn W M =τ 式中 M — 弯矩，M = P·L M n — 扭矩，M n = P·aW z — 抗弯截面模量，对空心圆筒： ])(1[3243D dD W Z -=π W T — 抗扭截面模量，对空心圆筒： ])(1[1643DdD W T -=π W 由二向应力状态分析可得到主应力及其方向2231)2/(2/nx x τσσσσ+±= x n a tg στ/220-=图1 圆筒m 点应力状态本实验装置采用的是450直角应变花，在m 、mˊ点各贴一组应变花（如图2所示），应变花上三个应变片的α角分别为-450、00、450，该点主应力和主方向20452045454531)()()1(22)1(2)(︒︒-︒︒︒-︒-+-+±-+=εεεεμμεεσσE E )2/()(24545045450︒︒-︒︒-︒---=εεεεεa tg图2 测点应变花布置图四、实验步骤1. 设计好本实验所需的各类数据表格。

2. 测量试件尺寸、加力臂长度和测点距力臂的距离，确定试件有关参数。
