实验六 DBPSK系统实验

DPSK调制解调实验一、实验任务利用卷积编码、DPSK调制和前导码等技术构建通信系统，学习其发射机结构和工作原理，学习其接收机结构，实现接收机代码，完成接收信号的滤波、DPSK 解调、定时同步和卷积码译码。

通过该DPSK系统实验，能对通信系统的一般流程与模块功能有更清晰的认识，同时掌握差分编解码方法和基于前导码的定时同步方法。

二、实验基本原理2.1 发射机结构DPSK通信系统发射机如图1所示，具体步骤如下：图 1 发射机结构（1）随机信源比特从指定数据文件中读取。

（2）对二进制序列进行卷积编码，编码器参数是[171,133]，编码约束长度是7，编码前在信息比特的末尾添加6个0作为结尾比特。

（3）在编码比特之前插入前导码，前导码由16个固定比特组成，用于接收机的定时同步。

（4）差分编码用于对比特流进行处理，以避免接收端的相位模糊。

（5）差分编码结果映射为BPSK码元，注意： 0映射为+1，1映射为-1。

（6）对BPSK码元上采样，从码元速率Rs上采样到系统采样率Fs。

（7）脉冲成型用平方根升余弦滚降滤波。

（8）最后将信号送往发射电路发射。

2.2 接收机结构DPSK通信系统接收机如图2所示，具体步骤如下：图 2 接收机结构（1）首先对来自接收电路的信号进行匹配滤波。

（2）然后进行DPSK差分相干解调。

（3）通过搜索前导码，确定第一个数据码元的时间位置。

（4）对解调信号进行抽样，得到码元抽样序列。

（5）送入卷积码译码器译码，得到接收比特序列，译码采用matlab函数vitdec, 译码结果要去掉6个尾比特。

2.3 关键信号SendBit：发送的信源比特序列SendBpsk：差分编码后的BPSK码元SendSig： DPSK已调信号RecvSigFiltered：接收信号匹配滤波RecvDpskDemod：DPSK解调信号RecvCorr：前导码相关搜索结果RecvSymbolSampled：码元抽样RecvBit：恢复的数据比特2.4 关键参数系统参数（不可更改）：Fs = 200kHz，系统采样率Rs = 10k码元/秒，码元速率SigLen = 200k，发射信号SendSig的采样点数信道参数：Amax = 1，最大信号幅度Pmax = pi，最大相位偏差Fmax = 16，最大频率偏差，单位HzTmax = 0.005，最大时间偏差，单位秒SNR = 0，信噪比三、模块设计与实现3.1 发射机模块1、参数设置，随机信源比特从指定数据文件中读取，获取其长度。

实验十五 BPSK/DPSK调制解调实验【实验内容】1.二相BPSK调制解调实验2.二相DPSK调制解调实验3.PSK解调载波提取实验【实验目的】1.掌握二相BPSK（DPSK）调制解调的工作原理及电路组成。

2.了解载频信号的产生方法。

3.掌握二相绝对码与相对码的码变换方法。

【实验环境】1 实验分组：两人一组或者单人2 设备：计算机，双通道数字存储示波器，通信原理实验平台3 软件：数字存储示波器相关软件【实验原理】（一）调制实验：调制实验中，绝对相移键控（PSK）是采用直接调相法来实现的，也就是输入的基带直接控制已输入载波相位的变化来实现相位键控的.图9-1是二相PSK（DPSK）调制器电路框图。

图9-2是它的电原理图。

图9-3 是 PSK DPSK编码波形图。

PSK调制在数字通信系统中是一种极重要的调制方式。

它的抗干扰噪声性能及通频带的利用率均优先于ASK移幅键控。

因此，PSK技术在中、高速数据传输中得到了十分广泛的应用。

下面对图9-2中的电路作一分析。

1．载波倒相器模拟信号的倒相通常采用运放作倒相器，电路由U304等组成，来自1.024MHz载波信号输入到U304的反相输入端2脚，在输入端即可得到一个反相的载波信号，即Pi相载波信号。

为了使0相载波与Pi相载波的幅度相等，在电路中加了电位器W302。

K 302K 301绝对码与转换电路相对码512K H z 方波入32k H z 时钟入32K H z 伪码1.024M H z 方波入电路C L K231K 304132T P 305T P 303T P 302T P 301器T P 3040相载波载波反相3164π相载波开关1开关225反相器T P 309T P 307P S K 调制输出1K 303234相器加T P 308T P 306去K 701的1脚C P U 中央控制处理器来至增量调制ΔM 码数字信号输出128K H z 方波(1010码)64K H z 方波(1100码)图9-1 P S K 调制及测量点分布原理框图图9-3 PSK DPSK编码波形2.模拟开关相乘器对载波的相移键控是用模拟开关电路实现的。

通信原理实验报告学院：信息工程学院专业：通信工程学号：201416416姓名：李瑞鹏实验一带通信道模拟及眼图实验一、实验目的1、 了解眼图与信噪比、码间干扰之间的关系及其实际意义；2、掌握眼图观测的方法并记录研究。

二、实验器材1、 主控&信号源、9号、13号、17号模块各一块2、 双踪示波器一台3、 连接线若干三、实验原理1、实验原理框图带通信道模拟框图2、实验原理框图带通信道是将直接调制的PSK 信号和经过升余弦滤波后调制的PSK 信号送入带通信道，比较两种状况的眼图。

然后，改变带通信道的带宽重复观测。

四、实验步骤概述：该项目是通过分别改变噪声幅度和带通信道频率范围，观测信道的眼图输出变化情况，了解和分析信道输出原因.1、关电，按表格所示进行连线。

PSK 调制信号加升余弦滤波的带通信道模拟2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【信道模拟及眼图观测实验】→【250KHz~262KHz带通信道】。

3、此时系统初始状态为：PN15为8K。

4、实验操作及波形观测。

（1）以CLK时钟信号为触发源对比观测LPF-BPSK观测点，观察输出眼图波形。

（2）调节17号板W1噪声幅度调节，调节噪声幅度，观察眼图波形变化。

17号模块测试点TP4可以观察添加的白噪声。

（3）在主控菜单中改变带通信道频率范围，观察输出眼图变化，并分析原因。

五、实验报告1、完成实验并思考实验中提出来的问题。

2、分析实验电路工作原理，简述其工作过程。

3、整理信号在传输过程中的各点波形。

实验二HDB3码型变换实验一、实验目的1、了解几种常用的数字基带信号的特征和作用。

2、掌握HDB3码的编译规则。

3、了解滤波法位同步在的码变换过程中的作用。

二、实验器材1、主控&信号源、2号、8号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、HDB3编译码实验原理框图HDB3编译码实验原理框图2、实验框图说明我们知道AMI编码规则是遇到0输出0，遇到1则交替输出+1和-1。

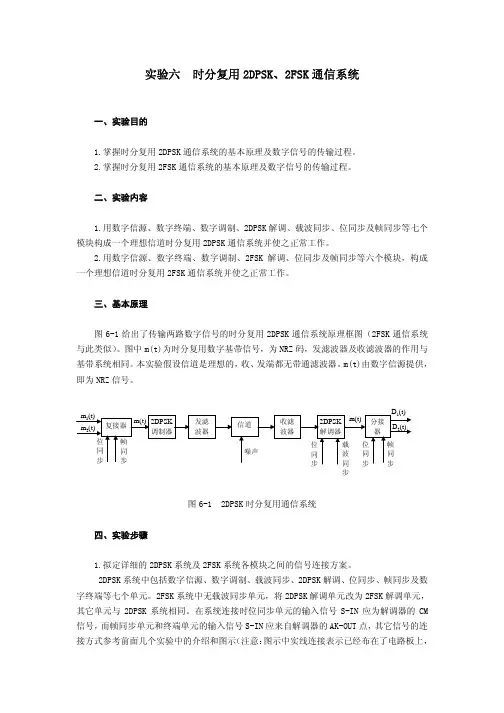

实验六 时分复用2DPSK、2FSK通信系统一、实验目的1.掌握时分复用2DPSK通信系统的基本原理及数字信号的传输过程。

2.掌握时分复用2FSK通信系统的基本原理及数字信号的传输过程。

二、实验内容1.用数字信源、数字终端、数字调制、2DPSK解调、载波同步、位同步及帧同步等七个模块构成一个理想信道时分复用2DPSK通信系统并使之正常工作。

2.用数字信源、数字终端、数字调制、2FSK解调、位同步及帧同步等六个模块，构成一个理想信道时分复用2FSK通信系统并使之正常工作。

三、基本原理图6-1给出了传输两路数字信号的时分复用2DPSK通信系统原理框图（2FSK通信系统与此类似）。

图中m(t)为时分复用数字基带信号，为NRZ码，发滤波器及收滤波器的作用与基带系统相同。

本实验假设信道是理想的，收、发端都无带通滤波器。

m(t)由数字信源提供，即为NRZ信号。

步图6-1 2DPSK时分复用通信系统四、实验步骤1.拟定详细的2DPSK系统及2FSK系统各模块之间的信号连接方案。

2DPSK系统中包括数字信源、数字调制、载波同步、2DPSK解调、位同步、帧同步及数字终端等七个单元。

2FSK系统中无载波同步单元，将2DPSK解调单元改为2FSK解调单元，其它单元与2DPSK系统相同。

在系统连接时位同步单元的输入信号S-IN应为解调器的CM 信号，而帧同步单元和终端单元的输入信号S-IN应来自解调器的AK-OUT点，其它信号的连接方式参考前面几个实验中的介绍和图示（注意：图示中实线连接表示已经布在了电路板上，不必重复接线）。

2.进行2DPSK通信系统实验。

按拟定的系统方案连好接线，接通实验箱电源，调整需要调节的电位器及可变电容，使信源的两路数据正确地传输到终端。

3.进行2FSK通信系统实验。

使信源的两路数据正确地传输到终端。

五、实验报告要求1.画出2DPSK系统七个单元全部信号连接图，标出手工接线（提示：共五根）。

2.位同步信号的上升沿为什么要处于2DPSK解调器或2FSK解调器的低通滤波器输出信号的码元中心？3.做此实验时遇到过哪些问题，是如何解决的？4.2DPSK系统中，若不能正确传输两路数据，排除故障的最优步骤是什么？。

实验六2PSK调制与解调一、实验目的1、理解二进制移相键控（Phase Shift Keying，PSK）调制和解调的基本原理；2、了解2PSK调制和解调的实现方法。

二、实验原理一个正弦载波。

如果它被一个双极性比特流按照图6-1所示的方案调制，它的极性将在每一次比特流极性改变时跟着改变。

图6-1对正弦波来说，极性的翻转就等价于反相。

因此，乘法器的输出就是BPSK（2PSK）信号。

二进制移相键控的解调可分两个步骤来考虑。

1、限带信号波形的恢复，使其转化到基带信号；2、从基带的限带波形里重建二进制消息比特流。

在本实验中，实现第一步依靠的是一个“窃取”的本地同步载波。

第二步的抽样判决由定标模块实现，最后还应线性解码，重建原始单极性基带信号。

解调原理如图6-2所示。

图6-2三、实验设备1、主机TIMS-301F2、TIMS基本插入模块（1）TIMS-148音频振荡器（Audio Oscillator）（2）TIMS-150乘法器（Multiplier）或TIMS-425正交模块（Quadrature Utilities），此模块集成了2个乘法器和1个加法器（3）TIMS-151移相器（Phase Shifer）（4）TIMS-153序列产生器（Sequence Generator）（5）TIMS-154可调低通滤波（Tuneable LPF）（6）TIMS-402定标模块(decision-maker module)（7）TIMS-406线性编码器（Line Code Encoder）（8）TIMS-407线性译码器（Line Code Decoder）3、计算机4、Pico虚拟仪器四、实验步骤1、将Tims系统中音频振荡（Audio Oscillator）、移相器（Phase Shifter）、序列码产生器（Sequence Generator）、线性编码器（Line-code Encode）、乘法器（Multiplier）按图6-3连接。

实验题目——PSK （DPSK)调制与解调一、实验目的1、掌握绝对码、相对码的概念以及它们之间的变换关系和变换方法。

2、掌握产生PSK （DPSK ）信号的方法.3、掌握PSK （DPSK ）信号的频谱特性。

二、实验内容1、观察绝对码和相对码的波形。

2、观察PSK(DPSK)信号波形。

3、观察PSK （DPSK)信号频谱。

4、观察PSK(DPSK ）相干解调器各点波形。

三、实验仪器1、信号源模块2、数字调制模块3、数字解调模块4、20M 双踪示波器5、导线若干四、实验原理1、2PSK(2DPSK)调制原理2PSK 信号是用载波相位的变化表征被传输信息状态的，通常规定0相位载波和π相位载波分别代表传1和传0，其时域波形示意图如图所示。

2PSK 信号是用载波的不同相位直接去表示相应的数字信号而得出的，在这种绝对移相的方式中，由于发送端是以某一个相位作为基准的,因而在接收系统也必须有这样一个固定基准相位作参考。

如果这个参考相位发生变化，则恢复的数字信息就会与发送的数字信息完全相反,从而造成错误的恢复.这种现象常称为2PSK 的“倒π"现象,因此，实际中一般不采用2PSK 方式，而采用差分移相(2DPSK ）方式。

2DPSK 方式即是利用前后相邻码元的相对载波相位值去表示数字信息的一种方式。

如图为对同一组二进制信号调制后的2PSK 与2DPSK 波形.0 0 0 1 0 1 1 1 0 0 0 1 1 1 0 0 1数字信息（绝对码）PSK 波形DPSK 波形相对码从图中可以看出，2DPSK信号波形与2PSK的不同。

2DPSK波形的同一相位并不对应相同的数字信息符号，而前后码元相对相位的差才唯一决定信息符号。

这说明,解调2DPSK 信号时并不依赖于某一固定的载波相位参考值.只要前后码元的相对相位关系不破坏，则鉴别这个关系就可以正确恢复数字信息，这就避免了2PSK方式中的“倒π”现象发生。

同时我们也可以看到，单纯从波形上看，2PSK与2DPSK信号是无法分辨的.这说明，一方面，只有已知移相键控方式是绝对的还是相对的，才能正确判定原信息；另一方面，相对移相信号可以看成是把数字信息序列（绝对码）变换成相对码，然后再根据相对码进行绝对移相而形成。

可编辑修改精选全文完整版BPSK （DBPSK ）调制+汉明码系统测试一、 实验原理本实验将数据和话音业务通过汉明编码经BPSK （DBPSK ）调制信道传输。

为了反映真实的传输信道，加入噪声来观测不同信噪比下系统的性能以及对数据和话音业务质量的影响。

使学生建立完整的传输系统概念，巩固各功能模块所起的作用、性能及相互间的影响。

BPSK 、DBPSK （包括FSK ）调制解调方式在同一套硬件平台上实现（通过操作面板选取），有利于同学加深FPGA+DSP 平台组成的软件无线电概念。

本实验是在实验五的基础上增加了BPSK （或DBPSK ）信道调制模块、信道噪声模块和BPSK （或DBPSK ）信道解调模块，实验的系统连接框图见图9.6.1所示。

二、 实验仪器1、 Z H5001通信原理综合实验系统 一台2、 20MHz 双踪示波器一台 3、 Z H9001型误码测试仪（或GZ9001型） 一台 4、 电话机二部三、 实验目的1、 加深信道调制解调器在通信系统中的地位及作用2#1#图9.6.1 BPSK （DBPSK ）调制+汉明码系统测试组成框图2、熟悉信道误码对话音通信业务的影响3、加深认识纠错编码在通信系统中的作用及性能四、实验内容准备工作：（1）本实验在实验五基础上进行，先按实验五要求设置各选择开关；（2）将汉明编码模块工作方式选择开关SWC01设置在和汉明编码器工作（H_EN），开关位置00010000；将汉明译码模块输入数据和时钟选择开关KW01、KW02设置在CH位置（左边），汉明译码使能开关KW03设置在工作ON位置（左端）；将输入数据选择开关KC01设置在DT-SYS(左端：同步数据输入)；（3）将解调器模块载波提取环路开关KL01设置在1_2位置（左端：闭环），输入信号选择开关KL02设置在1_2位置（左端），加入噪声；（4）将噪声模块输出电平选择开关SW01设置最小噪声电平位置（10000001），此时信噪比较高；（5）用中频电缆连接K002和JL02，建立中频自环；（6）将2部电话机分别接入PHONE1和PHONE2插座。

bpsk调制及解调原理实验报告BPSK 调制及解调原理实验报告一、实验目的本次实验旨在深入理解 BPSK（Binary Phase Shift Keying，二进制相移键控）调制及解调的原理，通过实际操作和观察实验结果，掌握BPSK 信号的产生、传输和恢复过程，以及分析其性能和特点。

二、实验原理（一）BPSK 调制原理BPSK 是一种最简单的相移键控调制方式，它使用两个相位（通常为 0 和π）来表示二进制数字信息。

在 BPSK 中，当输入的二进制数字为“0”时，载波的相位为 0；当输入的二进制数字为“1”时，载波的相位为π。

假设输入的二进制序列为｛b_n}，载波信号为cos(2πf_ct)，则BPSK 调制后的信号 s(t) 可以表示为：s(t) ＝b_n cos(2πf_ct ＋φ_n)其中，φ_n ＝ 0 当 b_n ＝ 0，φ_n ＝π 当 b_n ＝ 1。

（二）BPSK 解调原理BPSK 的解调通常采用相干解调的方法。

相干解调需要在接收端产生一个与发送端载波同频同相的本地载波。

接收信号与本地载波相乘后，通过低通滤波器滤除高频分量，得到包含原始信息的基带信号。

假设接收信号为 r(t) ＝ s(t) ＋ n(t)，其中 n(t) 为加性高斯白噪声。

本地载波为cos(2πf_ct)，相乘后的信号为：r(t) cos(2πf_ct) ＝ s(t) ＋n(t) cos(2πf_ct)＝b_n cos(2πf_ct ＋φ_n) ＋n(t) cos(2πf_ct)＝ 1/2 b_n 1 ＋cos(2φ_n) ＋n(t) cos(2πf_ct)经过低通滤波器后，滤除高频分量，得到：y(t) ＝ 1/2 b_n 1 ＋cos(2φ_n)当φ_n ＝ 0 时，y(t) ＝ b_n；当φ_n ＝π 时，y(t) ＝ b_n。

通过判决电路，根据 y(t) 的正负来恢复出原始的二进制数字信息。

三、实验仪器和设备1、信号源产生模块2、 BPSK 调制模块3、信道传输模块（模拟加性高斯白噪声信道）4、 BPSK 解调模块5、示波器6、频谱分析仪四、实验步骤1、连接实验设备，按照实验原理图搭建实验系统。

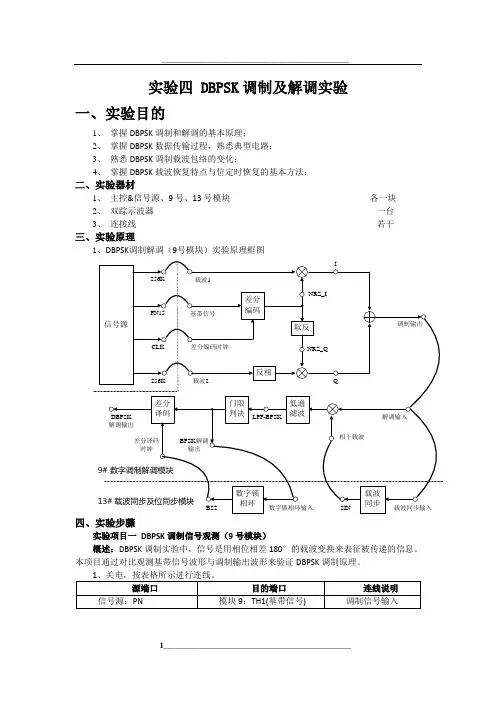

实验十一BPSK调制及解调实验一、实验目的1、掌握BPSK调制和解调的基本原理2、掌握BPSK数据传输过程,熟悉典型电路3、了解数字基带波形时域形成的原理和方法,掌握滚降系数的概念;4、熟悉BPSK调制载波包络的变化5、掌握BPSK载波恢复特点与位定时恢复的基本方法二、实验器材1、主控&信号源、9号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理2、BPSK调制解调(9号模块)实验框图说明基带信号的1电平和电平信号分别与256KHz载波及256KHz反相载波相乘,叠加后得到BPSK调制输出;已调信号送入到13模块载波提取单元得到同步载波;已调信号与相干载波相乘后,经过低通滤波和门限判决后,解调输出原始基带信号。

四、实验步骤实验项目一BPSK调制信号观测（9号模块）1、连线2、开电、设置主控菜单3、此时系统初始状态为:PN序列输出频率32KHz4、实验操作及波形观测。

(1)以9号模块“NRZ-I”为触发,观测“T”;(2)以9号模块“NRZ-Q”为触发,观测“Q”。

(3)以9号模块“基带信号”为触发,观测“调制输出”。

思考:分析似上观测的波形,分析与ASK有何关系?ASK基带中带有直流分量，与载波相乘后有载波分量；BPSK反相后基带信号由单极性变成双极性，相乘后，就没有载波分量，也就是没有频谱中没有尖峰。

实验项目二BPSK解调观测(9号模块)概述:本项目通过对比观测基带信号波形与解调输出波形,观察是否有延时现象,并且验证BPSK解调原理。

观测解调中间观测点TP8,深入理解BPSK解调原理。

1、保持实验项目一中的连线。

将9号模块的S1拨为“0000”2、以9号模块的“基带信号”为触发,观测13号模块的“SIN”,调节13号模块的W1使“SIN”的波形稳定,即恢复出载波。

3、以9号模块的“基带信号”为触发观测“BPSK解调输出”,多次单击13号模块的“复位”按键。

观测“BPSK解调输出”的变化。
