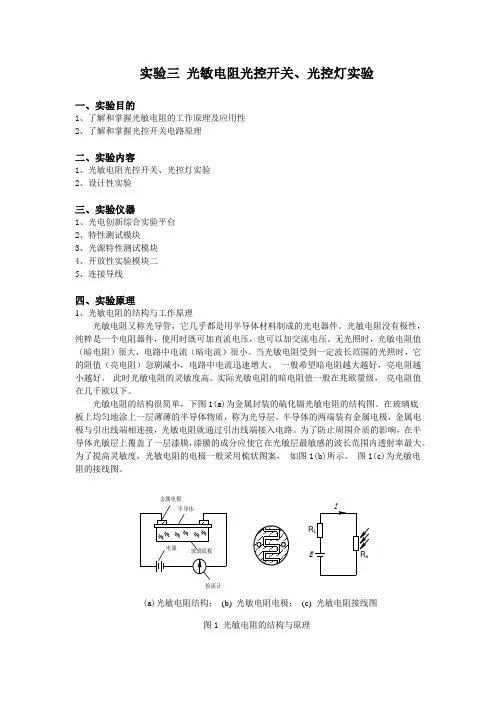

实验三光敏电阻光控开关、光控灯实验一、实验目的1、了解和掌握光敏电阻的工作原理及应用性2、了解和掌握光控开关电路原理二、实验内容1、光敏电阻光控开关、光控灯实验2、设计性实验三、实验仪器1、光电创新综合实验平台2、特性测试模块3、光源特性测试模块4、开放性实验模块二5、连接导线四、实验原理1、光敏电阻的结构与工作原理光敏电阻又称光导管，它几乎都是用半导体材料制成的光电器件。
光敏电阻没有极性，纯粹是一个电阻器件，使用时既可加直流电压，也可以加交流电压。
无光照时，光敏电阻值（暗电阻）很大，电路中电流（暗电流）很小。
当光敏电阻受到一定波长范围的光照时，它的阻值（亮电阻）急剧减小，电路中电流迅速增大。
一般希望暗电阻越大越好，亮电阻越小越好，此时光敏电阻的灵敏度高。
实际光敏电阻的暗电阻值一般在兆欧量级，亮电阻值在几千欧以下。
光敏电阻的结构很简单，下图1(a)为金属封装的硫化镉光敏电阻的结构图。
在玻璃底板上均匀地涂上一层薄薄的半导体物质，称为光导层。
半导体的两端装有金属电极，金属电极与引出线端相连接，光敏电阻就通过引出线端接入电路。
为了防止周围介质的影响，在半导体光敏层上覆盖了一层漆膜，漆膜的成分应使它在光敏层最敏感的波长范围内透射率最大。
为了提高灵敏度，光敏电阻的电极一般采用梳状图案，如图1(b)所示。
图1(c)为光敏电阻的接线图。
金属电极检流计2、本实验通过改变照射到光敏电阻上光强大小来控制继电器的开关状态，从而控制发光二极管指示灯的亮和灭，原理如图2所示。
图2 光敏电阻光控开关、光控灯电路工作原理：电路接通后，改变照射到光敏电阻上的光强，当光强发生变化时，光敏电阻的阻值跟着发生变化，导致Q1三极管的基极电压随光强发生变化，致使Q2三极管的基极电流发生变化，从而使继电器的工作状态发生变化，起到开关控制的作用。
当照射到光敏电阻光敏区的光强较强时，其阻值变小，Q1三极管的基极电压变小，继电器断开，LED1熄灭；光强较弱时，其阻值变小，Q1三极管的基极电压变大，继电器闭合，LED1变亮。
