声光控开关电路原理

声光控延时开关原理如下：
声光控制延时开关主要由声控开关、光控开关、延时电路几部分组成。

声控是通过柱极体话筒采集声音，并产生脉冲信号。

光控电路则是由光敏电阻控制，光敏电阻在有光和无光状态下电阻阻值差距很大，能产生高低电平及通过逻辑器件控制电路。

延时电路则是由电阻和电容组成的充放电电路组成，通过电容的充放电来实现的。

最常用的延时电路是555，靠外接电容和电阻来控制时间，计算容易，缺点是延时时间不能很精确。

声光控制指通过利用声音以及光线的变化来控制电路实现特定功能的一种电子学控制方法。

声光控制延时节电电路包括声控，光控传感元件，放大器和由555构成的单稳态延时电路及降压整流电路。

它是一-种内无接触点，在特定环境光线下采用声响效果激发拾音器进行声电转换来控制用电器的开启，并经过延时后能自动断开电源的节能电子开关。

广泛用于楼道、建筑走廊、洗漱室、厕所、厂房、庭院等场所，是现代极理想的新颖录色照明开关，并延长灯泡使用寿命。

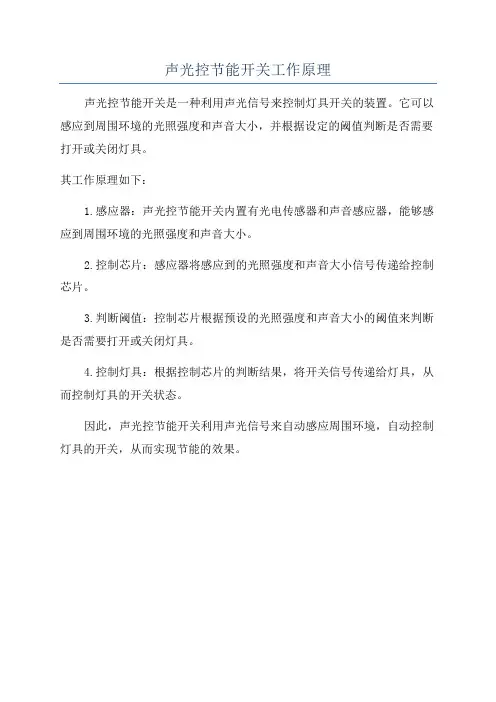

声光控节能开关工作原理
声光控节能开关是一种利用声光信号来控制灯具开关的装置。

它可以感应到周围环境的光照强度和声音大小，并根据设定的阈值判断是否需要打开或关闭灯具。

其工作原理如下：
1.感应器：声光控节能开关内置有光电传感器和声音感应器，能够感应到周围环境的光照强度和声音大小。

2.控制芯片：感应器将感应到的光照强度和声音大小信号传递给控制芯片。

3.判断阈值：控制芯片根据预设的光照强度和声音大小的阈值来判断是否需要打开或关闭灯具。

4.控制灯具：根据控制芯片的判断结果，将开关信号传递给灯具，从而控制灯具的开关状态。

因此，声光控节能开关利用声光信号来自动感应周围环境，自动控制灯具的开关，从而实现节能的效果。

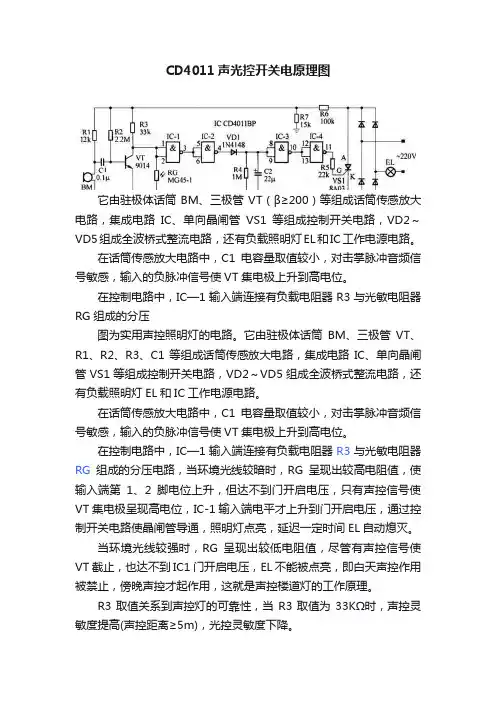

CD4011声光控开关电原理图它由驻极体话筒BM、三极管VT（β≥200）等组成话筒传感放大电路，集成电路IC、单向晶闸管VS1等组成控制开关电路，VD2～VD5组成全波桥式整流电路，还有负载照明灯EL和IC工作电源电路。

在话筒传感放大电路中，C1电容量取值较小，对击掌脉冲音频信号敏感，输入的负脉冲信号使VT集电极上升到高电位。

在控制电路中，IC—1输入端连接有负载电阻器R3与光敏电阻器RG组成的分压图为实用声控照明灯的电路。

它由驻极体话筒BM、三极管VT、R1、R2、R3、C1等组成话筒传感放大电路，集成电路IC、单向晶闸管VS1等组成控制开关电路，VD2～VD5组成全波桥式整流电路，还有负载照明灯EL和IC工作电源电路。

在话筒传感放大电路中，C1电容量取值较小，对击掌脉冲音频信号敏感，输入的负脉冲信号使VT集电极上升到高电位。

在控制电路中，IC—1输入端连接有负载电阻器R3与光敏电阻器RG组成的分压电路，当环境光线较暗时，RG呈现出较高电阻值，使输入端第1、2脚电位上升，但达不到门开启电压，只有声控信号使VT集电极呈现高电位，IC-1输入端电平才上升到门开启电压，通过控制开关电路使晶闸管导通，照明灯点亮，延迟一定时间EL自动熄灭。

当环境光线较强时，RG呈现出较低电阻值，尽管有声控信号使VT截止，也达不到IC1门开启电压，EL不能被点亮，即白天声控作用被禁止，傍晚声控才起作用，这就是声控楼道灯的工作原理。

R3取值关系到声控灯的可靠性，当R3取值为33KΩ时，声控灵敏度提高(声控距离≥5m)，光控灵敏度下降。

当R3*为可调电阻，取值为33K-680KΩ范围，阻值大光控灵敏度提高，可在很弱环境光线下就能开启声控灯。

注意R3电阻值大小使负载电流变化，影响其工作电压，可以微调分压电阻器R7，使VDD工作电压不要超过18V。

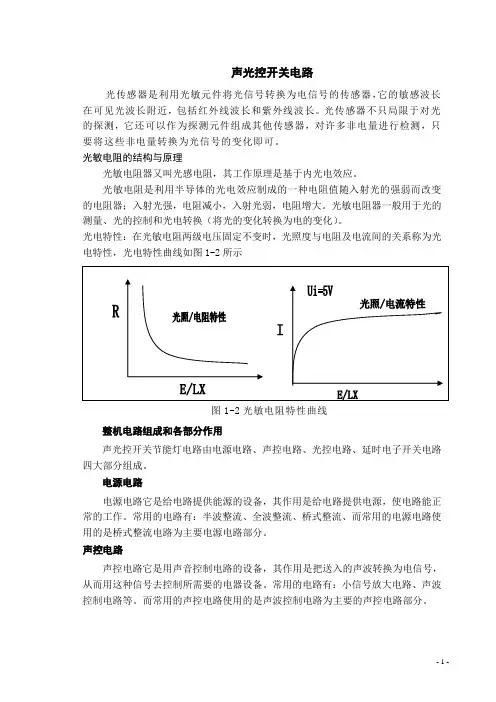

声光控开关电路光传感器是利用光敏元件将光信号转换为电信号的传感器，它的敏感波长在可见光波长附近，包括红外线波长和紫外线波长。

光传感器不只局限于对光的探测，它还可以作为探测元件组成其他传感器，对许多非电量进行检测，只要将这些非电量转换为光信号的变化即可。

光敏电阻的结构与原理光敏电阻器又叫光感电阻，其工作原理是基于内光电效应。

光敏电阻是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；入射光强，电阻减小，入射光弱，电阻增大。

光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。

光电特性：在光敏电阻两级电压固定不变时，光照度与电阻及电流间的关系称为光电特性，光电特性曲线如图1-2所示图1-2光敏电阻特性曲线整机电路组成和各部分作用声光控开关节能灯电路由电源电路、声控电路、光控电路、延时电子开关电路四大部分组成。

电源电路电源电路它是给电路提供能源的设备，其作用是给电路提供电源，使电路能正常的工作。

常用的电路有：半波整流、全波整流、桥式整流、而常用的电源电路使用的是桥式整流电路为主要电源电路部分。

声控电路声控电路它是用声音控制电路的设备，其作用是把送入的声波转换为电信号，从而用这种信号去控制所需要的电器设备。

常用的电路有：小信号放大电路、声波控制电路等。

而常用的声控电路使用的是声波控制电路为主要的声控电路部分。

光控电路光控电路它是用外来的光源来控制电路的设备。

其作用是把外来送入的光源转换电信号，从而用这种信号去控制所需要的电器设备。

常用的电路有：发光器件电路、光敏器件电路和光电显示器件电路。

而常用的光控电路使用的光敏器件电路为主要的光控电路部分。

延时电子开关电路延时电子开关电路它是用电路中送入的信号进行控制电路的设备。

其作用是用送入来的信号去控制电路，使电路达到延时的效果。

常用的延时电路有按键延时电路、感应延时电路、开关控制延时电路、光控延时电路、声光双控延时电路等。

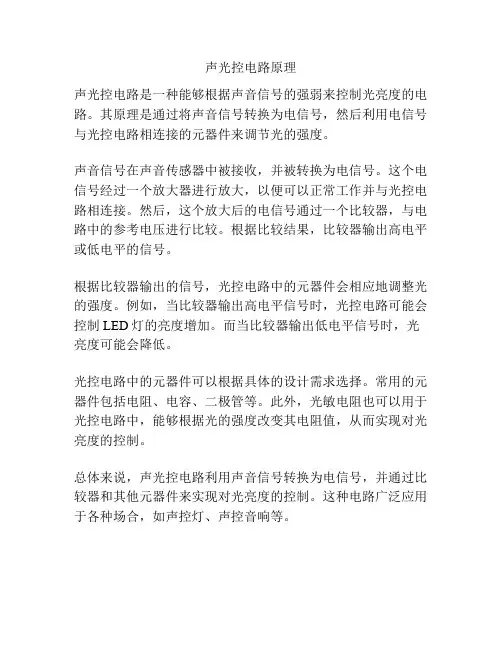

声光控电路原理
声光控电路是一种能够根据声音信号的强弱来控制光亮度的电路。

其原理是通过将声音信号转换为电信号，然后利用电信号与光控电路相连接的元器件来调节光的强度。

声音信号在声音传感器中被接收，并被转换为电信号。

这个电信号经过一个放大器进行放大，以便可以正常工作并与光控电路相连接。

然后，这个放大后的电信号通过一个比较器，与电路中的参考电压进行比较。

根据比较结果，比较器输出高电平或低电平的信号。

根据比较器输出的信号，光控电路中的元器件会相应地调整光的强度。

例如，当比较器输出高电平信号时，光控电路可能会控制LED灯的亮度增加。

而当比较器输出低电平信号时，光亮度可能会降低。

光控电路中的元器件可以根据具体的设计需求选择。

常用的元器件包括电阻、电容、二极管等。

此外，光敏电阻也可以用于光控电路中，能够根据光的强度改变其电阻值，从而实现对光亮度的控制。

总体来说，声光控电路利用声音信号转换为电信号，并通过比较器和其他元器件来实现对光亮度的控制。

这种电路广泛应用于各种场合，如声控灯、声控音响等。

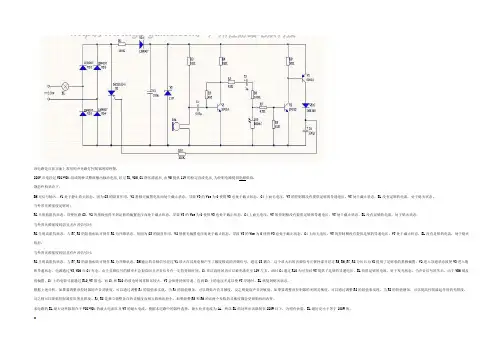

该电路是目前市面上常用的声光路灯控制器的原理图.220V市电经过VD1~VD4组成的桥式整流输出脉动电压,经过R1,VD5,C1降压滤波后,由VS提供11V的稳定直流电压,为控制电路提供电源供给.静态待机状态下：BM无信号输入，V1处于静止放大状态，因为C3的隔直作用，V2基极无偏置电压而处于截止状态，导致V3的Vbe为0使得V3也处于截止状态，C4上面无电压，VT的控制极没有提供足够的导通电压，VT处于截止状态，EL没有足够的电流，处于熄灭状态。

当外界光照强度足够时：RG呈现低阻抗状态，即使短路C3，V2的基极也得不到足够的偏置电压而处于截止状态，导致V3的Vbe为0使得V3也处于截止状态，C4上面无电压，VT的控制极没有提供足够的导通电压，VT处于截止状态，EL没有足够的电流，处于熄灭状态。

当外界光照强度较弱且无声音信号时：RG呈现高阻抗状态，与R7,R8的阻值相比可视作RG为开路状态，但因为C3的隔直作用，V2基极无偏置电压而处于截止状态，导致V3的Vbe为0使得V3也处于截止状态，C4上面无电压，VT的控制极没有提供足够的导通电压，VT处于截止状态，EL没有足够的电流，处于熄灭状态。

当外界光照强度较弱且有声音信号时：RG呈现高阻抗状态，与R7,R8的阻值相比可视作RG为开路状态。

BM输出的音频信号经过V1放大在其集电极产生了幅度极高的音频信号，通过C3耦合，这个放大后的音频信号正极性部分经过R5,R6,R7,R8分压后为V2提供了足够强的基极偏置，V2进入导通状态致使V3进入饱和导通状态，电源通过V3,VD6向C4充电，由于音频信号的频率不会很高而且声音信号有一定的持续时间，C4在这段时间内可以被充满电至10V左右，此时C4通过R10为可控硅VT提供了足够的导通电压，EL获得足够的电流，处于发光状态。

当声音信号消失后，由于VD6被反向偏置，C4上的电荷只能通过R10,VT放电，而C4和R10的放电时间常数比较大，VT会保持持续导通，直到C4上的电压不足以使VT导通时，EL恢复到熄灭状态。

声光控开关的工作原理及使用过程若干注意事项声光控延时开关的节能作用：声光控延时开关是国家建设部,国家科技部(原国家科委)在建筑节能产品中，定义的延时自熄开关中的一种，其在使用中的节能作用是非常明显的。

以40W灯具使用普通开关傍晚连续点亮6小时为例，耗电应为0.6KW/H即0.36度电；如果仍以40W灯具使用声光控延时开关，按照傍晚点亮100次，每次30秒种计算，耗电量为0.033KW/H即0.033度电;二者的耗电量相比差距为20倍之多。

由此可见，声光控开关最大的节能之处在于它很大的开/停时间比，仍以上面的例子作比，普通手动开关一天24小时内如打开6小时，则一天的开停比为6：24=0.25；而采用声光控开关一天24小时累计的打开时间为0.83小时，则一天的开停比为 0.83：24=0.035。

随着近年一些大中城市的高层建筑居多，和建筑节能要求的提高，在楼房公共通道部分使用声光控开关控制的灯具越来越多（同类型的产品还有触摸延时开关，红外感应延时开关，多普勒感应延时开关等，都属于延时自熄开关类，只不过后两种的档次定位更高些），甚至在一些城市成为建筑验收标准的一部分。

如在北京，消防验收就规定：凡6层以上的高层建筑的公共通道照明部分，除了电梯厅和疏散通道要有应急照明，疏散标志灯以外，在步梯疏散通道，一般公共通道都必须采用带消防强切功能的延时自熄开关或者灯具。

消防强切功能的含义是：一旦建筑内发生火灾，由手动或者电器联动发出信号，给上述照明回路中一根单独的消防强切线送电，不管这些回路中的照明原来处于什么状态，此时必须全部强制开启，直至消防强切电源撤消为止。

由此看来，使用这种开关（灯具）便可达到两个目的：1，平时感应自动开启关闭，节能。

2，火灾事故时，兼起到事故应急照明的作用（因为其不具备蓄电池，因此，不是完全意义上的事故照明）。

不仅是国内，美国近年也在相关的电器规程内，规定了公共照明的一些部分，使用可以自动关闭的电器开关的要求。

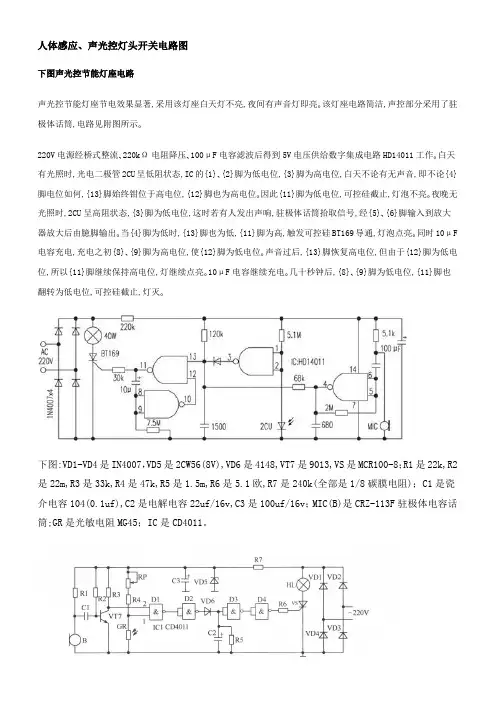

人体感应、声光控灯头开关电路图下图声光控节能灯座电路声光控节能灯座节电效果显著,采用该灯座白天灯不亮,夜间有声音灯即亮｡该灯座电路简洁,声控部分采用了驻极体话筒,电路见附图所示｡220V电源经桥式整流､220kΩ电阻降压､100μF电容滤波后得到5V电压供给数字集成电路HD14011工作｡白天有光照时,光电二极管2CU呈低阻状态,IC的{1}､{2}脚为低电位,{3}脚为高电位,白天不论有无声音,即不论{4}脚电位如何,{13}脚始终钳位于高电位,{12}脚也为高电位｡因此{11}脚为低电位,可控硅截止,灯泡不亮｡夜晚无光照时,2CU呈高阻状态,{3}脚为低电位,这时若有人发出声响,驻极体话筒拾取信号,经{5}､{6}脚输入到放大器放大后由臆脚输出｡当{4}脚为低时,{13}脚也为低,{11}脚为高,触发可控硅BT169导通,灯泡点亮｡同时10μF 电容充电,充电之初{8}､{9}脚为高电位,使{12}脚为低电位｡声音过后,{13}脚恢复高电位,但由于{12}脚为低电位,所以{11}脚继续保持高电位,灯继续点亮｡10μF电容继续充电｡几十秒钟后,{8}､{9}脚为低电位,{11}脚也翻转为低电位,可控硅截止,灯灭｡下图:VD1-VD4是IN4007，VD5是2CW56(8V),VD6是4148,VT7是9013,VS是MCR100-8；R1是22k,R2是22m,R3是33k,R4是47k,R5是1.5m,R6是5.1欧,R7是240k(全部是1/8碳膜电阻)；C1是瓷介电容104(0.1uf),C2是电解电容22uf/16v,C3是100uf/16v；MIC(B)是CRZ-113F驻极体电容话筒;GR是光敏电阻MG45；IC是CD4011。

声光双控延迟节能电照明灯上图:这是一个成熟的电路，你不必担心它的可靠性。

灵敏度也很好，加大R3，提高灵敏度，反之减低灵敏度。

串接于电路中的受声控负载（感性：如节能灯，或阻性：如灯泡）由于串接特性所以此电路可以直接接于开关点上代替原开关。

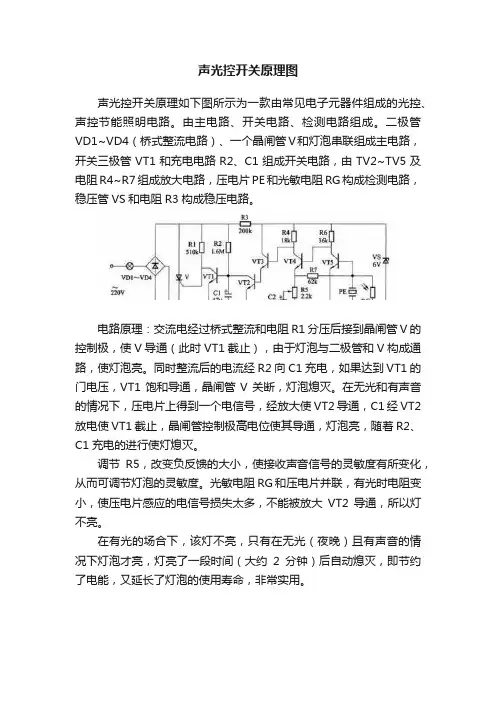

声光控开关原理图
声光控开关原理如下图所示为一款由常见电子元器件组成的光控、声控节能照明电路。

由主电路、开关电路、检测电路组成。

二极管VD1~VD4（桥式整流电路）、一个晶闸管V和灯泡串联组成主电路，开关三极管VT1和充电电路R2、C1组成开关电路，由TV2~TV5及电阻R4~R7组成放大电路，压电片PE和光敏电阻RG构成检测电路，稳压管VS和电阻R3构成稳压电路。

电路原理：交流电经过桥式整流和电阻R1分压后接到晶闸管V的控制极，使V导通（此时VT1截止），由于灯泡与二极管和V构成通路，使灯泡亮。

同时整流后的电流经R2向C1充电，如果达到VT1的门电压，VT1饱和导通，晶闸管V关断，灯泡熄灭。

在无光和有声音的情况下，压电片上得到一个电信号，经放大使VT2导通，C1经VT2放电使VT1截止，晶闸管控制极高电位使其导通，灯泡亮，随着R2、C1充电的进行使灯熄灭。

调节R5，改变负反馈的大小，使接收声音信号的灵敏度有所变化，从而可调节灯泡的灵敏度。

光敏电阻RG和压电片并联，有光时电阻变小，使压电片感应的电信号损失太多，不能被放大VT2导通，所以灯不亮。

在有光的场合下，该灯不亮，只有在无光（夜晚）且有声音的情况下灯泡才亮，灯亮了一段时间（大约2分钟）后自动熄灭，即节约了电能，又延长了灯泡的使用寿命，非常实用。

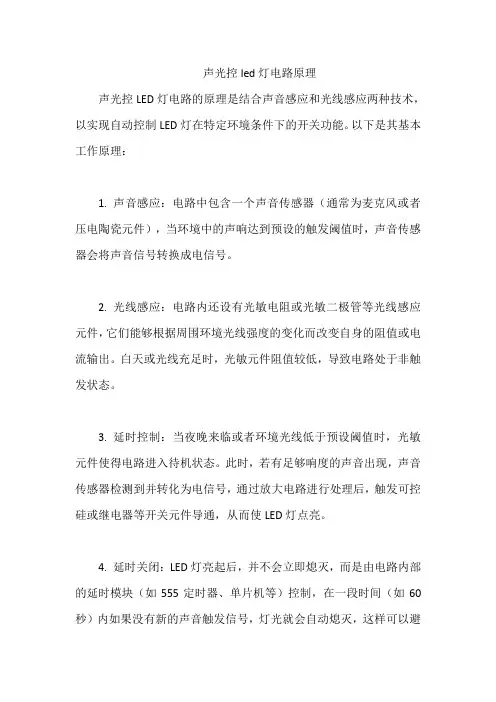

声光控led灯电路原理
声光控LED灯电路的原理是结合声音感应和光线感应两种技术，以实现自动控制LED灯在特定环境条件下的开关功能。

以下是其基本工作原理：
1. 声音感应：电路中包含一个声音传感器（通常为麦克风或者压电陶瓷元件），当环境中的声响达到预设的触发阈值时，声音传感器会将声音信号转换成电信号。

2. 光线感应：电路内还设有光敏电阻或光敏二极管等光线感应元件，它们能够根据周围环境光线强度的变化而改变自身的阻值或电流输出。

白天或光线充足时，光敏元件阻值较低，导致电路处于非触发状态。

3. 延时控制：当夜晚来临或者环境光线低于预设阈值时，光敏元件使得电路进入待机状态。

此时，若有足够响度的声音出现，声音传感器检测到并转化为电信号，通过放大电路进行处理后，触发可控硅或继电器等开关元件导通，从而使LED灯点亮。

4. 延时关闭：LED灯亮起后，并不会立即熄灭，而是由电路内部的延时模块（如555定时器、单片机等）控制，在一段时间（如60秒）内如果没有新的声音触发信号，灯光就会自动熄灭，这样可以避
免因短暂噪声引发的频繁开关。

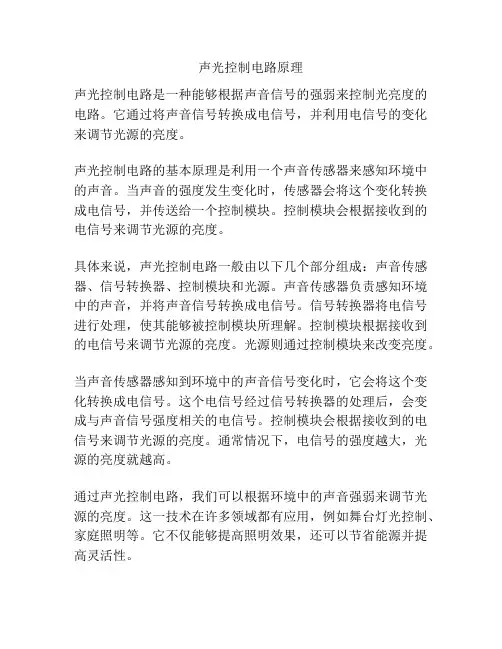

声光控制电路原理
声光控制电路是一种能够根据声音信号的强弱来控制光亮度的电路。

它通过将声音信号转换成电信号，并利用电信号的变化来调节光源的亮度。

声光控制电路的基本原理是利用一个声音传感器来感知环境中的声音。

当声音的强度发生变化时，传感器会将这个变化转换成电信号，并传送给一个控制模块。

控制模块会根据接收到的电信号来调节光源的亮度。

具体来说，声光控制电路一般由以下几个部分组成：声音传感器、信号转换器、控制模块和光源。

声音传感器负责感知环境中的声音，并将声音信号转换成电信号。

信号转换器将电信号进行处理，使其能够被控制模块所理解。

控制模块根据接收到的电信号来调节光源的亮度。

光源则通过控制模块来改变亮度。

当声音传感器感知到环境中的声音信号变化时，它会将这个变化转换成电信号。

这个电信号经过信号转换器的处理后，会变成与声音信号强度相关的电信号。

控制模块会根据接收到的电信号来调节光源的亮度。

通常情况下，电信号的强度越大，光源的亮度就越高。

通过声光控制电路，我们可以根据环境中的声音强弱来调节光源的亮度。

这一技术在许多领域都有应用，例如舞台灯光控制、家庭照明等。

它不仅能够提高照明效果，还可以节省能源并提高灵活性。

cd4011声光控电路图详解延时开关电路集成电路CD4011是一个包含4个与非门的CMOS 电路,每个与非门有2个输入端一个输出端;当两输入端有一个输入为0,输出就为0;只有当输入均为1时,输出才为1;当两个输入端都为0时,输出是1;本文主要介绍CD4011制作的声光控延时开关电路,分别从发工作原理、元器件的选择、安装与制作、调试以及故障检测与检修方面来详细介绍,一起来了解一下;一、电路的工作原理声光控延时开关的电路原理图见图1所示;电路中的主要元器件是使用了数字集成电路cd4011,其内部含有4个独立的与非门vd 1～vd4,使电路结构简单,工作可靠性高;顾名思义,声光控延时开关就是用声音来控制开关的“开启“,若干分钟后延时开关“自动关闭”;因此,整个电路的功能就是将声音信号处理后,变为电子开关的开动作;明确了电路的信号流程方向后,即可依据主要元器件将电路划分为若干个单元,由此可画出图2所示的方框图;结合图2来分析图1;声音信号脚步声、掌声等由驻极体话筒bm接收并转换成电信号,经c1耦合到vt的基极进行电压放大,放大的信号送到与非门vd1的2脚,r4、r7是vt偏置电阻,c2是电源滤波电容;为了使声光控开关在白天开关断开,即灯不亮,由光敏电阻rg等元件组成光控电路,r5和rg组成串联分压电路,夜晚环境无光时,光敏电阻的阻值很大,rg两端的电压高,即为高电平间t=2πr8c3,改变r8或c3的值,可改变延时时间,满足不同目的;vd3和vd4构成两级整形电路,将方波信号进行整形;当c3充电到一定电平时,信号经与非门vd3、vd4后输出为高电平,使单向可控硅导通,电子开关闭合；c3充满电后只向r8放电,当放电到一定电平时,经与非门vd3、vd4输出为低电平,使单向可控硅截止,电子开关断开,完成一次完整的电子开关由开到关的过程;二极管vd1～vd4将交流220v进行桥式整流,变成脉动直流电,又经r1降压,c2滤波后即为电路的直流电源,为bm、vt、ic等供电;原理图：线路板图：用声光控延时开关代替住宅小区的楼道上的开关,只有在天黑以后,当有人走过楼梯通道,发出脚步声或其它声音时,楼道灯会自动点亮,提供照明,当人们进入家门或走出公寓,楼道灯延时几分钟后会自动熄灭;在白天,即使有声音,楼道灯也不会亮,可以达到节能的目的;声光控延时开关不仅适用于住宅区的楼道,而且也适用于工厂、办公楼、教学楼等公共场所,它具有体积小、外形美观、制作容易、工作可靠等优点,适合广大电子爱好者自制;二、元器件的选择ic选用cmos数字集成电路cd4011,其里面含有四个独立的与非门电路;内部结构见图3,vss是电源的负极,vdd是电源的正极;可控硅t选用1 a／400v的进口单向可控硅1 00-6型,如负载电流大可选用3a、6a、10a等规格的单向可控硅,单向可控硅的外形如图4所示,它的测量方法是：用r&TImes;1档,将红表笔接可控硅的负极,黑表笔接正极如印制板图所示,这时表针无读数,然后用黑表笔触一下控制极k,这时表针有读数,黑表笔马上离开控制极k这时表针仍有读数注意触控制极时正负表笔是始终连接说明该可控硅是完好的;驻极体选用的是一般收录机用的小话筒,它的测量方法是：用r&TImes;100档将红表笔接外壳的s、黑表笔接d,这时用口对着驻极体吹气,若表针有摆动说明该驻极体完好,摆动越大灵敏度越高；光敏电阻选用的是625a型,有光照射时电阻为20k以下,无光时电阻值大于100mq,说明该元件是完好的;二极管采用普通的整流二极管1n4001～1n4007;总之,元件的选择可灵活掌握,参数可在一定范围内选用;其它元件按图1所示的标注即可;三、安装制作准备好全套元件后,用万用表粗略地因出厂前已测量过测量一下各元件的质量,做到心中有数;焊接时注意先焊接无极性的阻容元件,电阻采用卧装,电容采用直立装,紧贴电路板,焊接有极性的元件如电解电容、话筒、整流二极管、三极管、单向可控硅等元件时千万不要装反,注意极性的正确,否则电路不能正常工作甚至烧毁元器件;印刷电路图如图5所示;四、调试调试前,先将焊好的电路板对照印刷电路图认真核对一遍,不要有错焊、漏焊、短路、元件相碰等现象发生;通电后,人体不允许接触电路板的任一部分,防止触电,注意安全;如用万用表检测时,只用将万用表两表笔接触电路板相应处即可;本电路调试时请先将光敏电阻的光挡住,将ab分别接在电灯的开关位上,用手轻拍驻极体,这时灯应亮,若用光照射光敏电阻,再用手重拍驻极体,这时灯不亮,说明光敏电阻完好,这时即告本套件制作成功;若不成功请仔细检查有无虚假错焊和拖锡短路现象;五、故障检测及检修调试中可能会出现以下故障;应根据具体情况进行检修;1晚上声音小时白炽灯EL不亮,当声音很大时灯才亮;这是声音信号输入电路灵敏度降低所致;其原因可能是话筒MIC灵敏度降低、电容C1容量减小、三极管T1、电阻R2、R3等元件参数改变等等;检修时,可适当减小电阻R1的阻值以提高MIC的灵敏度;增大电阻R2和减小电阻R3的阻值,以降低三极管T1的静态工作点;也可用一个等值电容与C1并联,观察效果是否改变等方法,提高声音输入电路的灵敏度;2晚上白炽灯EL经常误触发而发光;这一般是声音信号输入电路灵敏度太高所致;检修时对该部分电路的元件与上述1进行相反调整;3白天有声音时白炽灯EL便亮;这是光信号输入电路的故障;检修时,检查光敏电阻Rg是否接收光线不足,可采用清除光敏电阻Rg处灰尘,检查光敏电阻Rg的位置是否正确,光敏电阻Rg是否开路,适当增大电阻R4的阻值,降低与非门1的1端输入电平等办法加以解决;4晚上有声音时白炽灯EL也不亮;其原因是声音信号输入电路在有声音时不能输出高电平,光信号输入电路输出低电平,集成电路IC1损坏等造成的;检修时,在有声音信号时测量与非门1的2端是否为高电平,在无光时测量与非门1的1端是否为高电平;若不是高电平说明故障在相应的输入电路,若是高电平应检查集成电路IC1的逻辑关系是否正确;5白天和晚上白炽灯EL均长亮;其原因一般是双向可控硅T2被击穿;检修时,断电后用万用表的电阻挡测量T2两个阳极之间的电阻,若在1KΩ以下,则说明双向可控硅T2已经被击穿,应更换;6白炽灯EL点亮的延时时间不合适;若灯亮的延时时间缩短了,有可能是电容C3漏电或者是容量减小所致,可用一只相同的电容尝试;若嫌延时时间不够,可适当增大电阻R8的阻值,或者增大电容C3的容量;反之,减小电阻R8的阻值或者电容C3的容量即可;。

声光开关原理声光开关是一种利用声音信号控制光源开关的装置，它在现代生活中有着广泛的应用。

声光开关的原理是基于声音信号的传感和控制，通过声音的强弱来控制光源的开关状态。

下面将详细介绍声光开关的原理及其工作过程。

声光开关的原理是基于声音传感器和光源控制器的配合。

声音传感器负责接收周围的声音信号，并将其转换成电信号；而光源控制器则根据接收到的电信号来控制光源的开关状态。

当声音传感器接收到声音信号时，会将其转换成相应的电信号并传送给光源控制器，光源控制器根据接收到的电信号来控制光源的开关状态，从而实现声音信号控制光源的功能。

声光开关的工作过程是，当周围环境中出现声音信号时，声音传感器会将声音信号转换成电信号并传送给光源控制器；光源控制器根据接收到的电信号来控制光源的开关状态，当接收到信号时，光源控制器会将光源打开；当没有声音信号时，光源控制器会将光源关闭。

通过这样的工作过程，声光开关实现了声音信号控制光源的功能。

声光开关的原理和工作过程使其在现代生活中有着广泛的应用。

例如，在公共场所的自动照明系统中，声光开关可以根据周围的声音信号来控制照明设备的开关，实现自动照明的功能；在工业生产中，声光开关可以根据声音信号来控制生产线上的光源，实现自动化生产的功能。

声光开关的应用范围非常广泛，为人们的生活和工作带来了便利。

总之，声光开关是一种利用声音信号控制光源开关的装置，其原理是基于声音传感器和光源控制器的配合，通过声音信号的传感和控制来实现光源的开关状态。

声光开关在现代生活中有着广泛的应用，为人们的生活和工作带来了便利。

希望通过本文的介绍，能让大家对声光开关有更深入的了解。

光声控灯电路图大全（八款光声控灯电路设计原理图详解）光声控灯电路图（一）光控灯照明线路如图1-1-8所示。

220V交流电压经电容C1降压，整流桥堆UR进行全波整流，电容C2滤波，稳压二极管稳压后变成直流电压。

光敏电阻RG白天电阻很小，向电容C3充电的脉冲信号很小，无法触发晶闸管导通，灯泡EL回路不通，灯泡EL不亮；夜幕降临时，光敏电阻的暗阻很大，向电容C3充电脉冲信号很大，可以触发晶闸管的门极，使晶闸管导通，这时继电器线圈得电，串联在灯泡EL回路的继电器常开触点接通，则灯泡EL点亮。

调节电位器RP可以调节给门极的触发信号的大小，就调节了晶闸管的导通角，从而控制了灯泡RP可以调节给门极的触发信号的大小，就调节了晶闸管的导通角。

光声控灯电路图（二）声控灯照明线路如图1-1-7所示。

声控灯照明线路由传声器BM、声音信号放大、半波整流、光控、电子开关、延时和交流开关7部分电路组成。

传声器和VT1、R1-R3、C1组成声音放大电路。

C2、VD1和VD2、C2构成整流电路，把声音信号变成直流控制电压。

R4、R5和光敏电阻RG组成光控电路，当光照射在RG上时，其阻值变小，直流控制电压衰减很大，VT2截止。

VT2、VT3和R7、VD3组成电子开关。

平时，即有光照时，VT2、VT3截止，C4上无电压，单向晶闸管VTH截止，灯泡EL不亮。

在VTH截止时，直流高压经R9、VD4降压后加到C6上端，对C6充电，当充到12V后VS击穿确保C6上的电压不超过15V。

当没有光照射到RG上时，RG阻值很大，对直流控制电压衰减很小，VT2、VT3导通，VD3也导通，C4、C5开始充电，电压徐徐上升。

R8、C4和单向晶闸管VTH组成延时和交流开关。

C4通过R8将直流触发电压加到VTH门极，VTH导通，继电器K线圈得电，串在EL支路的继电器K常开触点接通，灯泡EL点亮。

灯泡点亮的时间长短由C4、R8的参数决定，按电路图1-1-7所给出的元器件数值，在灯泡点亮约40S后，VTH截止，灯EL熄灭。

目录1.控制电路的常见类型 12.声光控制电路的原理 33.电路的工作原理 44.制作过程 64.1元器件的选择 64.2仿真 64.3安装制作 74.4调试过程 75.元件清单 86.心得体会 9参考文献 111.控制电路的常见类型控制电路的常见类型有声光控制、开关控制、电源控制、红外控制、照明控制、温度控制和可控硅控制以及交通灯控制等等。

不同的电路他们的工作原理不同，作用和功能也就不相同了。

在交通灯控制电路里面又有不同的分类，例如基于CIPH9806芯片的交通灯控制电路，该电路具有工作安全、可靠、外围电路简单、维护方便等多种特点，在我国大中型城市的交通灯控制系统中具有广泛的应用前景。

其原理图如下：图1 基于CIPH9806芯片的交通灯控制电路原理图其中，CIPH9806是一种可用于交通灯控制的集成电路芯片，具有东西和南北两个方向来往车辆的通行时间设置与显示功能，且具有允许执行特殊任务的车辆通行，而禁止普通车辆通行以及恢复正常交通秩序等功能。

芯片引脚功能CIPH9806芯片的引脚排列如图1所示，具体引脚功能说明如下：RX：串行数据输出端，用于输出显示时间；TX：串行时钟输出端。

该端每输出一个脉冲，“RX”端输出一位二进制位数据；RST：复位端，高电平有效；XTAL1，XTAL2：晶体振荡器接入端，接6MHz晶振；DF：双功能输入端，低电平有效。

若当前为正常交通状态，该端有效一次后，进入紧急车辆的通行状态。

在当前状态，若该端再一次有效后，则重新恢复为正常交通状态。

因此，在“DF”端可接入按键，以实现正常交通状态与紧急车辆通行状态的相互切换；INC：时间增量输入端，负脉冲有效。

该端有效一次，可使东西方向车辆通行时间增加5s；DEC：时间减量输入端，正脉冲有效。

该端有效一次，则可使东西方向车辆的通行时间减少5s；NC：无用端，接10kΩ上拉电阻；GND：电源地；VDD：正电源，接5V；COM0,COM1,COM2：是三位共阴极显示器扫描输出线，低电平有效。

声光控led灯电路原理
声光控LED灯电路原理主要包括声音控制和光线控制两部分。

声音控制部分利用麦克风（话筒）拾取声音信号，经过声音放大电路放大后，再经过检波和整形电路，将声音信号转换成电信号，从而控制开关的通断。

当环境中有足够强的声音时，麦克风拾取声音信号并将其转换成电信号，使开关处于导通状态，LED灯就会亮起。

光线控制部分则利用光敏电阻或光敏二极管等光敏元件，根据环境光线的强弱来控制开关的通断。

当环境光线足够强时，光敏元件的控制电路使开关处于断开状态，LED灯不会亮起；当环境光线不够强时，光敏元件的控制不再发挥作用，声音控制部分开始工作，当外界有足够强的声音时，LED灯就会亮起。

同时，声光控LED灯电路中还会加入定时电路，用于控制LED灯的亮灭时间。

当LED灯亮起后，定时电路开始计时，一定时间后（如40秒左右），定时电路会使开关断开，LED灯熄灭，从而实现自动熄灭的功能。

总之，声光控LED灯电路原理是利用声音和光线双重控制开关的通断，从而实现LED灯的自动控制。

这种控制方式在楼道、走廊、仓库等公共场所的照明中得到了广泛应用，具有节能、方便、实用等优点。
