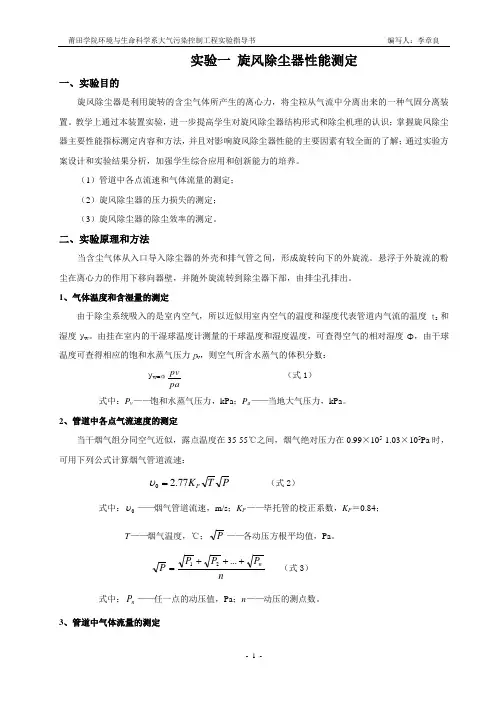

实验一 旋风除尘器性能测定一、实验目的旋风除尘器是利用旋转的含尘气体所产生的离心力,将尘粒从气流中分离出来的一种气固分离装置。
教学上通过本装置实验,进一步提高学生对旋风除尘器结构形式和除尘机理的认识;掌握旋风除尘器主要性能指标测定内容和方法,并且对影响旋风除尘器性能的主要因素有较全面的了解;通过实验方案设计和实验结果分析,加强学生综合应用和创新能力的培养。
(1)管道中各点流速和气体流量的测定; (2)旋风除尘器的压力损失的测定; (3)旋风除尘器的除尘效率的测定。
二、实验原理和方法当含尘气体从入口导入除尘器的外壳和排气管之间,形成旋转向下的外旋流。
悬浮于外旋流的粉尘在离心力的作用下移向器壁,并随外旋流转到除尘器下部,由排尘孔排出。
1、气体温度和含湿量的测定由于除尘系统吸入的是室内空气,所以近似用室内空气的温度和湿度代表管道内气流的温度t s 和湿度y w 。
由挂在室内的干湿球温度计测量的干球温度和湿度温度,可查得空气的相对湿度Ф,由干球温度可查得相应的饱和水蒸气压力p v ,则空气所含水蒸气的体积分数:y w=Фpapv (式1)式中:P v ——饱和水蒸气压力,kPa ;P a ——当地大气压力,kPa 。
2、管道中各点气流速度的测定当干烟气组分同空气近似,露点温度在35-55℃之间,烟气绝对压力在0.99×105-1.03×105Pa 时,可用下列公式计算烟气管道流速:P T K P 77.20=υ (式2)式中:0υ——烟气管道流速,m/s ;K P ——毕托管的校正系数,K P =0.84; T ——烟气温度,℃;P ——各动压方根平均值,Pa 。
nP P P P n+++=...21 (式3)式中:n P ——任一点的动压值,Pa ;n ——动压的测点数。
3、管道中气体流量的测定气体流量计算公式:0υ⋅=A Q s (式4) 式中A ——管道横断面积,m 2。
4、旋风除尘器压力损失的测定本实验采用静压法测定旋风除尘器的压力损失。
实验1 粉尘真密度的测定 【实验目的】1.了解测定粉尘真密度的原理并掌握真空法测定粉尘真密度的方法。
2.了解引起真密度测量误差的因素及消除方法。
【实验原理】粉尘的真密度是指将粉尘颗粒表面及其内部的空气排出后测得的粉尘自身的密度。
真密度是粉尘的一个基本物理性质,是进行除尘理论汁算和除尘器选型的重要参数。
在自然状态下,粉尘颗粒之间存在着空隙,有的粉尘尘粒具有微孔,由于吸附作用,使得尘粒表面被一层空气所包围。
在此状态下测量出的粉尘体积,空气体积占了相当的比例,因而并不是粉尘本身的真实体积,根据这个体积数值计算出来的密度也不是粉尘的真密度,而是堆积密度。
为了排除空气,测量出粉尘的真实体积,可以采用比重瓶液相置换法。
比重瓶液相置换法是将一定质量的粉尘装入比重瓶中,并向瓶中加入液体浸润来粉尘,然后抽真空以排除尘粒表面及间隙中空气,使这些部分被液体所占据,从而求出粉尘的真实体积。
根据质量和体积即可算出粉尘的真密度。
粉尘真密度测定原理如图2-1所示。
图1 测定粉尘真密度原理示意图若比重瓶质量为m 0,容积为Vs ,瓶内充满已知密度为s ρ的液体,则总质量m 1为:s s V m m ρ+=01当瓶内加入质量为m c 、体积为V c 的粉尘试样后,瓶中减少了V c 体积的液体,故比重瓶的总质量m 2为:c c s s m V V m m +-+=)(02ρ根据上述两式可得到粉尘试样真实体积V c 为:scc m m m V ρ+-=21所以粉尘试样的真密度c ρ为:sc s c s c c c c m m m m m m V m ρρρ=-+==21 式中:m c -粉尘质量,gV c -粉尘真实体积,cm 3 m 1-比重瓶+液体的质量,g m 2-比重瓶+液体+粉尘的质量,g m s -排出液体的质量,g s ρ-液体的密度,g/cm 3【主要仪器及试剂】1.比重瓶:25ml ,3只 2.分析天平:0.1mg ,1台 3.真空干燥器:300mm ,1个 4.真空泵:真空度 > 0.9×105Pa ,1台 5.烘箱:0~150℃,1台 6.滴管:1支 7.烧杯:250ml ,1只8.滑石粉试样,蒸馏水,滤纸若干。
《大气污染控制工程》课程实验指导书实验一 移液管法测定粉体粒径分布一、实验目的掌握液体重力沉降法(移液管法)测定粉体粒径分布的方法。
二、实验原理液体重力沉降法是根据不同大小的粒子在重力作用下,在液体中的沉降速度各不相同这一原理而得到的。
粒子在液体(或气体)介质中作等速自然沉降时所具有的速度,称为沉降速度,其大小可以用斯托克斯公式表示。
2()18ρρμ-=P L pt gd v 且p d =式中 v t — 粒子的沉降速度,cm/s ; μ — 液体的动力粘度,Pa ·s; ρp — 粒子的真密度,g/cm 3;ρL — 液体的真密度,取水的密度:1 g/cm 3; g — 重力加速度,cm/s 2;d p — 粒子的直径,cm 。
这样,粒径便可以根据其沉降速度求得。
但是,直接测得各种粒径的沉降速度是困难的,而沉降速度是沉降高度与沉降时间的比值,以此替换沉降速度,使上式变为:p d =且218()p L pHt gd μρρ=- (1-3)式中 H — 粒子的沉降高度,cm t — 粒子的沉降时间,s粒子在液体中沉降情况可用下图表示。
图1-1 粒子在液体中的沉降示意图粉样放入玻璃瓶内某种液体介质中,经搅拌后,使粉样均匀地扩散在整个液体中,如图中状态甲。
经过t 1后,因重力作用,悬浮体由状态甲变为状态乙。
在状态乙中。
直径为d 1的粒子全部沉阵列虚线以下,由状态甲变到状态乙,所需时间为t 1。
12118()μρρ=-p L Ht gd同理, 直径为d 2的粒子全部沉降到虚线以下(即到达状态丙)所需时间为:22218()μρρ=-p L Ht gd 直径为d 3的粒子全部沉降到虚线以下(即到达状态丁)所需时间为:32318()μρρ=-p L Ht gd根据上述关系,将粉体试样放在一定液体介质中,自然沉降,经过一定时间后,不同直径的粒子将分布在相同高度的液体介质中。
根据这种情况,在不同沉降时间,不同沉降高度上取出一定量的液体,称量出所含有的粉体质量,便可以测定出粉体的粒径分布。

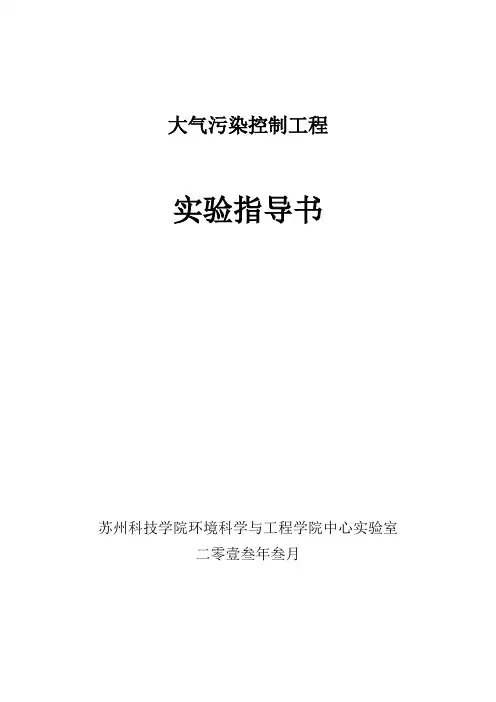

大气污染控制工程实验指导书苏州科技学院环境科学与工程学院中心实验室二零壹叁年叁月学生实验守则本实验目的在于将书本上所学的理论知识,通过实验验证增强动手能力、掌握操作技能、测量方法和培养分析实验数据、整理实验成果及编写实验报告的能力。
进行实验必须遵守:一、遵守上课时间,不得迟到及无故缺课。
因故不能上课者必须及时请假并进行补课;二、实验课前必须预习实验讲义中有关内容,了解本次实验的目的、要求、仪器设备、实验原理、实验步骤、记录表格等;三、进入实验室内必须严肃认真、不得喧哗。
不得乱动其它与本实验无关的仪器设备;四、开始实验之前,要先对照实物了解仪器设备的使用方法,弄清实验步骤,做好实验前的准备工作,然后再进行实验。
实验小组成员应互相配合,精心操作、细心观察、认真进行数据测量;五、实验过程中应按照教师要求及时对所测量的数据进行认真整理,以便检验实验的正确性;六、爱护仪器设备和其它公共财物,如有损坏,应查清责任,立即向指导教师报告,视损失情况酌情赔偿;七、实验完毕应报告指导教师,经许可后将仪器设备恢复原状后,方可离开实验室;八、实验报告应力求书写工整,图表清晰,成果正确。
并写上同实验小组成员的名称,以便教师检验。
如有不符合要求者,应重做;目录实验一粉尘真密度测定实验实验二布袋式除尘实验实验三活性碳气体吸附实验实验四筛板塔气体吸收实验实验一粉尘真密度测定实验一、实验目的通过本实验掌握测定真密度方法之一———比重瓶法二、实验原理真密度是指将吸附在尘粒表面的内部的空气排除以后测得的粉尘自身的密度。
本实验采用抽真空方式,使在比重瓶液面下粉尘所含气体得以赶出,从而达到测定目的。
三、仪器50mL比重瓶二只电子天平一台干燥器一只抽真空装置一套滤纸若干恒温水浴一套四、测定步骤1、将比重瓶洗净、烘干,用天平称至恒重G1;2、将粉样放在100℃±10℃的烘箱中,烘干1小时,然后置于干燥器中冷却到室温,取10g左右烘干的粉样加到比重瓶中,用滤纸擦去瓶外粉尘,用天平称重得粉尘与比重瓶重G2,而实际加入的粉尘样品重量为G3,G3=G2-G1;3、向装有粉尘样品的比重瓶内慢慢注入蒸馏水,至比重瓶一半高度,然后按图所示接入抽气系统;4、抽气系统开始工作,先把三通阀门旋到放空一侧,启动真空泵,然后把三通阀门慢慢地旋到接通比重瓶的一侧,开始抽气,轻轻地摇动比重瓶,赶走粉尘间夹带的气体,但不要摇得过急,以防尘粒从比重瓶内飞出;5、抽到比重瓶内的气泡渐渐减少,直至基本消失后,停止摇动,慢慢地旋动三通阀门,使比重瓶与大气接通,让空气慢慢的送入比重瓶内,关闭真空泵电门,然后取下比重瓶;6、再向比重瓶内加入蒸馏水,直到加满,盖上比重瓶塞,放入恒温水浴内约30分钟,恒温条件随室温而变,一般调节恒温水浴温度高出室温5℃左右;7、取出比重瓶,用滤纸擦干瓶外水滴,放在天平中称重得G 4;8、将比重瓶中粉尘倒出,然后洗净比重瓶,将蒸馏水加入比重瓶,直到加满,盖上瓶塞,放入恒温水浴内约20分钟,然后称重得G 5,恒温条件如6条。

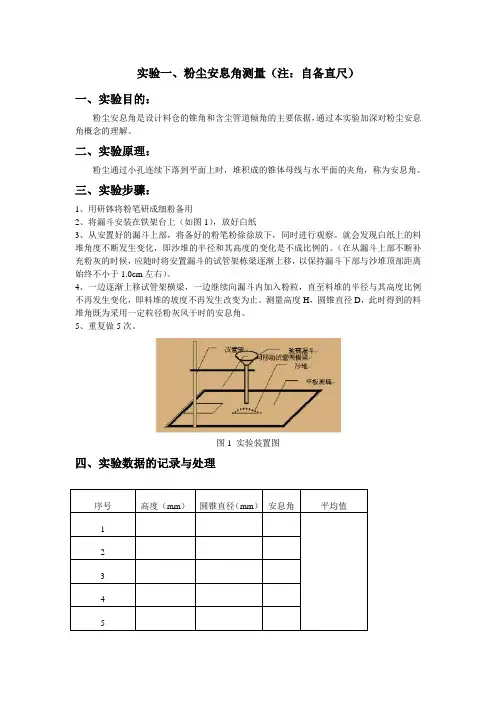

大气污染控制实验及课程设计指导书-(1)实验一、粉尘安息角测量(注:自备直尺)一、实验目的:粉尘安息角是设计料仓的锥角和含尘管道倾角的主要依据,通过本实验加深对粉尘安息角概念的理解。
二、实验原理:粉尘通过小孔连续下落到平面上时,堆积成的锥体母线与水平面的夹角,称为安息角。
三、实验步骤:1、用研钵将粉笔研成细粉备用2、将漏斗安装在铁架台上(如图1),放好白纸3、从安置好的漏斗上部,将备好的粉笔粉徐徐放下,同时进行观察。
就会发现白纸上的料堆角度不断发生变化,即沙堆的半径和其高度的变化是不成比例的。
(在从漏斗上部不断补充粉灰的时候,应随时将安置漏斗的试管架栋梁逐渐上移,以保持漏斗下部与沙堆顶部距离始终不小于1.0cm左右)。
4、一边逐渐上移试管架横梁,一边继续向漏斗内加入粉粒,直至料堆的半径与其高度比例不再发生变化,即料堆的坡度不再发生改变为止。
测量高度H,圆锥直径D,此时得到的料堆角既为采用一定粒径粉灰风干时的安息角。
5、重复做5次。
图1 实验装置图四、实验数据的记录与处理序号高度(mm)圆锥直径(mm)安息角平均值12345附:GBT 16913-2008粉尘物理试验方法粉尘安息角测定仪(注入限定底面法)FT-103B粉尘安息角测定仪技术参数:1、漏斗锥度60°±0.5°;2、流出口径5mm,漏斗中心与下部料盘中心应在一条垂线上;3、流出口底沿与盘面距离80mm 2 mm,量角器7.5cm~10 cm;4、料盘直径80 mm,容积100 ml的量筒;5、平直的尘样刮片,棒针;实验二粉尘粒径及分布测定一.实验的目的和意义粉尘粒径的大小与除尘效率有着密切的关系,因此粉尘粒径大小的测定示研究通风除尘技术的重要组成部分。
通过本实验应达到以下目的:1.掌握光学法测定粉尘粒径的基本原理及实验方法。
2.了解偏光显微镜的构造原理以及操作方法。
3.学会与粉尘粒径分布有关的数据处理及分析方法。
大气污染控制工程实验指导书实验一雷诺实验一、实验目的1、观察液体在不同流动状态时的流体质点的运动规律。
2、观察液体由层流变紊流及由紊流变层流的过渡过程。
3、测定液体在园管中流动时的上临界雷诺数Rec1和下临界雷诺数Rec2。
二、实验要求1、实验前认真阅读实验教材,掌握与实验相关的基本理论知识。
2、熟练掌握实验内容、方法和步骤,按规定进行实验操作。
3、仔细观察实验现象,记录实验数据。
4、分析计算实验数据,提交实验报告。
三、实验仪器1、雷诺实验装置(套),2、蓝、红墨水各一瓶,3、秒表、温度计各一只,4、卷尺。
四、实验原理流体在管道中流动,有两种不同的流动状态,其阻力性质也不同。
在实验过程中,保持水箱中的水位恒定,即水头H 不变。
如果管路中出口阀门开启较小,在管路中就有稳定的平均流速u ,这时候如果微启带色水阀门,带色水就会和无色水在管路中沿轴线同步向前流动,带色水成一条带色直线,其流动质点没有垂直于主流方向的横向运动,带色水线没有与周围的液体混杂,层次分明的在管道中流动。
此时,在速度较小而粘性较大和惯性力较小的情况下运动,为层流运动。
如果将出口阀门逐渐开大,管路中的带色直线出现脉动,流体质点还没有出现相互交换的现象,流体的运动成临界状态。
如果将出口阀门继续开大,出现流体质点的横向脉动,使色线完全扩散与无色水混合,此时流体的流动状态为紊流运动。
雷诺数:γdu ⋅=Re 连续性方程:A •u=Q u=Q/A流量Q 用体积法测出,即在时间t 内流入计量水箱中流体的体积ΔV 。
t VQ ∆= 42d A ⋅=π式中:A-管路的横截面积 u-流速 d-管路直径 γ-水的粘度五、实验步骤1、连接水管,将下水箱注满水。
2、连接电源,启动潜水泵向上水箱注水至水位恒定。
3、将蓝墨水注入带色水箱,微启水阀,观察带色水的流动从直线状态至脉动临界状态。
4、通过计量水箱,记录30秒内流体的体积,测试记录水温。
5、调整水阀至带色水直线消失,再微调水阀至带色水直线重新出现,重复步骤4。
大气污染控制工程实验指导书环境工程实验室第一部分粉尘性质的测定实验一、粉尘真密度测定一、 目的粉尘真密度是指密实粉尘单位体积的重量,即设法将吸附在尘粒表面及间隙中的空气排除后测的的粉尘自身密度P D .测定粉尘真密度一般采用比重瓶法,粉尘试样的质量可用天平称量,而粉尘物体的体积测量则由于粉尘吸附的气体及粒子间的空隙占据大量体积,故用简单的浸润排液的方法不能直接量得粉尘体积,而应对粉尘进行排气处理,使浸液充分充填各空隙及粉尘的空洞。
才能测得粉尘物质的真实体积。
二、 测试仪器和实验粉尘比重瓶、三通开关、分液漏斗、缓冲瓶、真空表、干燥瓶、温度计、抽气泵、被测粉尘、蒸馏水三、 测试步骤1.称量干净烘干的比重瓶mO 。
然后装入约1/3之一体积的粉尘,称得连瓶带尘重量mS 。
2.接好各仪器,组成真空抽气系统,将比重瓶接入抽气系统中,打开三通开关使比重瓶与抽气泵联通,启动抽气泵抽气约30分钟。
3.轻轻转动三通开关使分液漏斗与比重瓶联通。
(注意:不能将分液漏斗与抽气系统联通以免水进入抽气泵中)此时由于比重瓶中真空度很高,分液漏斗中的水会迅速地流入比重瓶中,注意只能让水注入瓶内2/3处,不能注满。
4.转动三通开关,再使比重瓶与抽气泵联通,启动抽气泵,轻轻振动比重瓶,这时可以看见粉尘中有残留气泡冒出,待气泡冒完后,停止抽气。
5.取下比重瓶,加满蒸馏水至刻度线,将瓶外檫干净后称其重量mSe 。
6.洗净比重瓶中粉尘,装满蒸馏水称其重量me 。
Pe mm m m mm P seeOSOSD •-+--=)(` g/cm3式中:mO 比重瓶自重g ; mS (比重瓶+粉尘)重g;mSe (比重瓶+粉尘+水)重g ; me (比重瓶+水)重g; Pe 测定温度下水的密度; Pp 粉尘的真密度 g/cm3四、 测定记录粉尘名称 电厂锅炉飞灰 粉尘来源 电厂 液体名称 自来水液体密度 1 g/cm3 测定温度 16o C 测定日期 2010/5/21平均真密度 g/cm3五、思考题:1.此法与先加水后抽气测真密度相比有什么不同,为什么?答:先加水后抽气测定真密度的结果会略小于该法。
实验一、粉尘安息角测量(注:自备直尺)一、实验目的:粉尘安息角是设计料仓的锥角和含尘管道倾角的主要依据,通过本实验加深对粉尘安息角概念的理解。
二、实验原理:粉尘通过小孔连续下落到平面上时,堆积成的锥体母线与水平面的夹角,称为安息角。
三、实验步骤:1、用研钵将粉笔研成细粉备用2、将漏斗安装在铁架台上(如图1),放好白纸3、从安置好的漏斗上部,将备好的粉笔粉徐徐放下,同时进行观察。
就会发现白纸上的料堆角度不断发生变化,即沙堆的半径和其高度的变化是不成比例的。
(在从漏斗上部不断补充粉灰的时候,应随时将安置漏斗的试管架栋梁逐渐上移,以保持漏斗下部与沙堆顶部距离始终不小于1.0cm左右)。
4、一边逐渐上移试管架横梁,一边继续向漏斗内加入粉粒,直至料堆的半径与其高度比例不再发生变化,即料堆的坡度不再发生改变为止。
测量高度H,圆锥直径D,此时得到的料堆角既为采用一定粒径粉灰风干时的安息角。
5、重复做5次。
图1 实验装置图四、实验数据的记录与处理附:GBT 16913-2008粉尘物理试验方法粉尘安息角测定仪(注入限定底面法)FT-103B粉尘安息角测定仪技术参数:1、漏斗锥度60°±0.5°;2、流出口径5mm,漏斗中心与下部料盘中心应在一条垂线上;3、流出口底沿与盘面距离80mm 2 mm,量角器7.5cm~10 cm;4、料盘直径80 mm,容积100 ml的量筒;5、平直的尘样刮片,棒针;实验二粉尘粒径及分布测定一.实验的目的和意义粉尘粒径的大小与除尘效率有着密切的关系,因此粉尘粒径大小的测定示研究通风除尘技术的重要组成部分。
通过本实验应达到以下目的:1.掌握光学法测定粉尘粒径的基本原理及实验方法。
2.了解偏光显微镜的构造原理以及操作方法。
3.学会与粉尘粒径分布有关的数据处理及分析方法。
二.实验原理在光学显微镜下观察并测定的粉尘的粒径为投影粒径,包括面积等分径(Martin径)、定向径(Feret径)、长径、短径。
大气污染控制工程实验
大气污染已成为世界范围内的一个严重问题,对环境的破坏和人类健康的危害越来越严重。
因此,对大气污染的监测和控制已成为保护环境和人类健康的紧迫任务。
本次实验旨在介绍大气污染控制技术和方法,并通过实验课程使学生掌握各种污染控制技术的原理和应用,提高学生的实践操作能力和解决实际问题的能力。
本实验教学采用了综合性实验,包括污染源监测、大气污染控制技术实验、大气污染分析实验等方面内容,旨在通过手工测量、仪器监测、软件计算等方式来掌握大气污染物的测量方法和控制技术,理解污染物在大气中的传输和扩散规律,了解各种大气污染控制器的工作原理、结构和工作经验。
本次实验的主要内容包括(一)空气污染分析实验(二)空气污染监测实验(三)空气污染控制技术实验等方面。
实验过程中,学生们不仅能够了解到大气污染的危害和污染源的种类,还能够亲自实验体验到大气污染控制技术的应用效果,提高学生们在环境保护领域的综合素质和实践操作能力。
根据本实验教学的特点,我们需要具备以下的技能人才:
1. 具备污染源监测和大气污染控制技术实验的基本操作技能;
2. 熟悉大气污染物的主要来源和传输机理,掌握大气污染物的分析和监测方法;
3. 具备分析和评估大气污染治理技术和措施的能力,并掌握大气污染控制器的工作原理和结构。
正如实验教学的主旨所在,“实践出真知”,在本次实验中,同学们将深入了解到大气污染治理技术的应用与发展,全方位、多角度地提高学生成才率、就业竞争力。

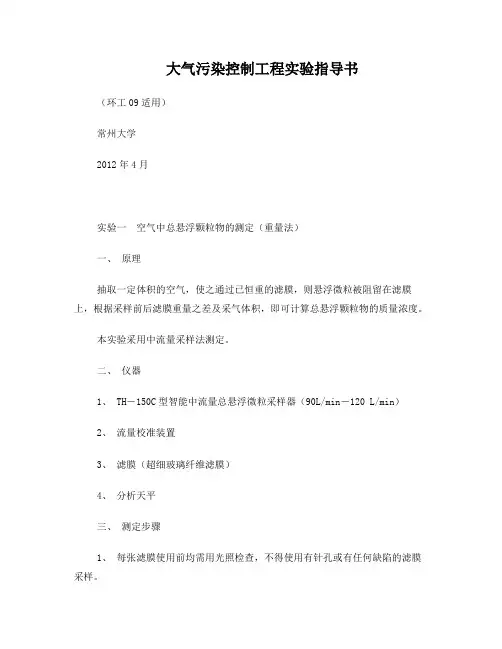

大气污染控制工程实验指导书(环工09适用)常州大学2012年4月实验一空气中总悬浮颗粒物的测定(重量法)一、原理抽取一定体积的空气,使之通过已恒重的滤膜,则悬浮微粒被阻留在滤膜上,根据采样前后滤膜重量之差及采气体积,即可计算总悬浮颗粒物的质量浓度。
本实验采用中流量采样法测定。
二、仪器1、 TH-150C型智能中流量总悬浮微粒采样器(90L/min-120 L/min)2、流量校准装置3、滤膜(超细玻璃纤维滤膜)4、分析天平三、测定步骤1、每张滤膜使用前均需用光照检查,不得使用有针孔或有任何缺陷的滤膜采样。
2、迅速称重在平衡室内已平衡24h的滤膜,读数准确至0.1mg,记下滤膜的编号和重量,将其平展地放在光滑洁净的贮存袋内,然后贮存于盒内备用。
3、将已恒重的滤膜用小镊子取出,“毛”面向上,平放在采样夹的网托上,拧紧采样夹,按照规定的流量采样。
4、采样5min后和采样结束前5min,各记录一次压力计压差值,读数准至1mm。
若有流量记录器,则直接记录流量。
5、采样后,用镊子小心取下滤膜,使采样“毛”面朝内,以采样有效面积的长边为中线对叠好,放回表面光滑的贮存袋并贮于盒内。
将有关参数及现场温度、大气压力等记录填写在表1中。
表1 总悬浮颗粒物采样记录6、将采样后的滤膜在平衡室内平衡24h,迅速称重,结果及有关参数记录于表2中。
表2 总悬浮颗粒物浓度测定记录四、计算总悬浮颗粒物(TSP,mg/ m3)=W/(Q?t)式中:W-采集在滤膜上的总悬浮颗粒物质量(mg)。
t-采样时间(min)。
Q-标准状态下的采样流量(m3/min)。
实验二旋风除尘器性能实验一、实验目的和意义通过本实验掌握旋风除尘器性能测定的主要内容和方法,并且对影响旋风除尘器性能的主要因素有较全面的了解。
二、实验原理1、气体温度和含湿量的测定由于除尘系统吸入的是室内空气,所以近似用室内空气的温度和湿度代表管道内气流的温度ts和湿度yw。
由挂在室内的干湿球温度计测量的干球温度和湿度温度,可查得空气的相对湿度Φ,由于球温度可查得相应的饱和水蒸气压力pv,则空气所含水蒸气的体积分数:yw=Φpv/pa式中:pv-饱和水蒸气压力,KPa;pa-当地大气压力,KPa。
大气污染控制控制工程实验指导书(环境工程专业用)编者:刘晖明彩兵刘洁萍仲恺农业技术学院教材科印2013年9月目录实验一粉尘真密度的测量--------------------------------------------2 实验二旋风除尘器除尘效率的测量--------------------------------5 实验三袋式除尘器除尘效率的测量-------------------------------10 实验四填料塔液相传质系数的测定-------------------------------37 实验五用化学法测量室内甲醛浓度的测量----------------------44 实验六用仪器法测量室内甲醛浓度的测量----------------------48 实验七TVOC的测量-------------------------------------------------54 实验八光催化剂的制备实验---------------------------------------58 实验九利用光催化法去除有机污染物-----------------------------59时间: 地点: 学校英东楼415环保室测量人: 班级: 学号: 指导老师: 评分:实验一 粉尘真密度的测量一、实验目的(1)通过本实验进一步了解粉尘真密度的物理意义。
(2)熟悉真空装置的连接及使用。
二、实验原理及装置:密度是粉尘的重要物理性质之一。
所谓真密度是指在密实状态下,单位体积粉尘的质量。
它区别于粉尘的堆积密度。
由于细粉尘的颗粒与颗粒内部存在许多孔隙。
因此同样质量的粉尘,它们实际古有的体积比密实状态下占有的体积大。
粉尘的真密度直接影响粉尘在空气中韵沉降与悬浮,它是设计和选用性能优良的除尘器的一个重要依据。
本实验就是要通过排除孔隙中空气的影响求得密实状态下粉尘的真密度,准确掌握测定粉尘真密度的方法。
大气污染控制实验教学课程名称:大气污染控制实验课程性质:选修实验指导书名称:自编《大气污染控制实验指导书》开课学院:环境科学与工程实验学时:8学时一、实验简介本实验重点讲述:(1)大气中二氧化硫的净化方法(2)大气中二氧化硫的监测方法(3)了解吸收塔的性能、构造、吸收效率的影响因素(4)活性炭吸附性能的理解(5)除尘器的工作原理及粉尘分散度的理解。
三、实验的目的和作用大气污染控制工程实验是环境工程中大气污染控制部分的基础课程。
学生通过实验操作,可加强理论知识的感性认识,掌握大气污染治理的基本实验技能;通过对大气中污染物的治理、净化,使学生将所掌握的理论知识与实际工程治理有机的结合起来;同时锻炼了学生独立实验操作能力,培养了学生实验综合处理能力。
四、实验具体要求(1)学生通过实验讲义进行预习,完成实验讲义的预习报告部分。
(2)实验开始时,给学生10-15min左右时间进行熟悉实验设备、实验流程。
(3)指导教师讲解实验内容,对有针对性的问题进行提问,并对典型操作进行示范,解答疑难问题。
(4)实验结束后,指导教师检查实验数据并签字。
(5)学生在一周内完成实验报告。
五、考核与报告(1)学生进入实验室应遵守《大气实验室操作规定》,指导教师实行课前点名原则,指导教师检查学生预习情况;(2)对学生实验操作进行规范,提出典型问题,对实验操作实际情况,评定学生的实际操作能力;(3)学生一周内提交实验报告,其中附有指导教师签名的原始数据表,指导教师根据学生完成实验报告与实际操作情况对学生实验成绩进行评定;(4)对未完成实验教学要求的学生,不允许参加期末笔试考试,下年重修。
六、实验主要仪器设备碱液吸收二氧化硫装置活性炭吸附大气中二氧化硫装置723分光光度计吸收瓶定量取气器真空泵二氧化硫储备罐模拟大气储备罐自动电位滴定仪除尘成套装置毕托管旋片式真空泵分析天平离心式粉尘分级仪烘箱干燥器七、实验项目碱液吸收气体中的二氧化硫(2学时)活性炭吸附气体中的二氧化硫(2学时)旋风除尘器的性能(2学时)粉尘分级(2学时)校园空气质量监测(环境监测课程试验:4学时)。
大气污染控制工程实验指导书环境教研室辽宁工业大学2014年6月目录实验一旋风除尘器性能测定 (1)实验二袋式除尘器性能测定 (8)实验三碱液吸收气体中的二氧化碳 (13)实验四酸气(SO2)吸收净化实验 ................. 错误!未定义书签。
实验一旋风除尘器性能测定一、实验目的1.掌握旋风除尘器性能测定的主要内容和方法。
2.了解影响旋风除尘器性能的主要因素。
二、实验原理旋风除尘器是利用旋转的含尘气流所产生的离心力,将颗粒污染物从气体中分离出来的过程。
标志旋风除尘器性能的基本参数是处理气体流量、阻力损失和除尘效率。
1. 旋风除尘器处理气体流量和入口风速的测定和计算测量处理气体流量所使用仪器是毕托管与U形压差计或倾斜压力计。
毕托管是一种感受和传导气流压力的仪器。
常用毕托管的结构如图1所示,它由两根管子套装在一起组成,端部弯成90°。
测压时通过头部A中间的细管感受气流的全压,由尾部细管C引出,在毕托管头部B处的外管壁上,沿圆周均匀地开有4~8个小孔用以感受静压,由尾部细管D引出。
使用时,将尾部的两根细管通过软管接在U形压力计或倾斜压力计的接口上,即可测得动压值;压力计仅与C管道相接则可测得全压力。
需要注意,测量时毕托管头部管段的方向必须与气流方向平行。
图1 毕托管的构造示意图由于测量气体流速时需将毕托管插入气流,这样将对气流的正常流动产生干扰从而影响测量精度,所得结果与实际值有一定误差,因而需要加以校正。
一般校正系数值均由制造毕托管的工厂给出。
由于其值与1很接近,故通常近似地采用1。
气体流速可由下式计算:gdPP K u ρ2= (1)式中:u —气体流速,m/s ;K p —毕托管的校正系数,无因次; P d —动压值,Pa ;ρg —气体密度,kg/m 3。
气体的密度可由下式计算:TPT R MgP g ⋅=⋅=287ρ (2) 式中:M g —气体摩尔质量,kmol/kgP —大气压力,Pa ; T —气体温度,K 。
《大气污染控制技术》实训指引实训项目:项目一:燃烧烟气污染物排放量及地面污染物浓度旳估算项目二:旋风除尘器旳设计项目三:吸取法净化硫酸厂尾气工艺流程旳设计项目四:大气污染控制综合系统设计项目一燃烧烟气污染物排放量及地面污染物浓度旳估算一、实习目旳通过本项技能训练,使学生熟悉常规燃料燃烧烟气量、污染物排放量旳估算措施及大气扩散旳基本原理,会运用完全多种措施估算燃烧烟气量和污染物旳量;会运用大气扩散模式旳多种数学体现式估算不稳定和稳定气象条件下点源、线源等旳污染物浓度。
二、实习地点:环保实验室教室三、实习用品纸笔计算器课题资料四、实习内容1.运用完全多种措施估算燃烧烟气量和污染物旳量;2.会运用大气扩散模式旳多种数学体现式估算不稳定和稳定气象条件下点源、线源等旳污染物浓度。
五、实习环节:1)提供课题资料如下:(1)在东经104°,北纬31°旳某平原郊区,建有一种工厂.工厂产生旳SO2废气是通过一座高110米,出口内径为2米旳烟囱排放旳,废气量为4×105m3/h(烟囱出口状态),烟气出口温度150℃,SO2排放量为400kg/h.在1998年7月13日北京时间为13时,本地旳气象状况是气温35℃,云量2/2,地面风速3m/s,试计算此时距离烟囱3000米旳轴向浓度和由该厂导致旳SO2最大地面浓度及产生距离.(2)某石油精练厂自平均有效源高度150m处排放80g/s旳二氧化硫,在B类稳定度下,烟囱出口风速4m/s,由于上层大气存在一峰面逆温,使混合层高度1000m,试画出此状况下旳地面轴线浓度曲线.各下风距离浓度计算值2)学生分组完毕任务讨论选用旳计算措施。
3)根据所选计算措施进行估算。
4)报告撰写,成果讨论。
项目二旋风除尘器旳设计一、实习目旳:通过旋风除尘器模型旳现场模拟操作,让学生进一步熟悉常用旋风除尘器旳除尘机理、重要构件及常用构造类型,学会分析旋风除尘器运营过程中旳常用问题,并提出初步旳解决措施;掌握旋风除尘器设计旳技术要点,会设计旁路式、筒式旋风除尘器;具有一定旳设备设计理念。

大气污染控制工程流体力学泵与风机实验指导书实验一雷诺实验一、实验目的1、观察液体在不同流动状态时的流体质点的运动规律。
2、观察液体由层流变紊流及由紊流变层流的过渡过程。
3、测定液体在园管中流动时的上临界雷诺数Rec1和下临界雷诺数Rec2。
二、实验要求1、实验前认真阅读实验教材,掌握与实验相关的基本理论知识。
2、熟练掌握实验内容、方法和步骤,按规定进行实验操作。
3、仔细观察实验现象,记录实验数据。
4、分析计算实验数据,提交实验报告。
三、实验仪器1、雷诺实验装置(套),2、蓝、红墨水各一瓶,3、秒表、温度计各一只,4、卷尺。
四、实验原理流体在管道中流动,有两种不同的流动状态,其阻力性质也不同。
在实验过程中,保持水箱中的水位恒定,即水头H 不变。
如果管路中出口阀门开启较小,在管路中就有稳定的平均流速u ,这时候如果微启带色水阀门,带色水就会和无色水在管路中沿轴线同步向前流动,带色水成一条带色直线,其流动质点没有垂直于主流方向的横向运动,带色水线没有与周围的液体混杂,层次分明的在管道中流动。
此时,在速度较小而粘性较大和惯性力较小的情况下运动,为层流运动。
如果将出口阀门逐渐开大,管路中的带色直线出现脉动,流体质点还没有出现相互交换的现象,流体的运动成临界状态。
如果将出口阀门继续开大,出现流体质点的横向脉动,使色线完全扩散与无色水混合,此时流体的流动状态为紊流运动。
雷诺数:γdu ⋅=Re 连续性方程:A •u=Q u=Q/A流量Q 用体积法测出,即在时间t 内流入计量水箱中流体的体积ΔV 。
t VQ ∆= 42d A ⋅=π式中:A-管路的横截面积 u-流速 d-管路直径 γ-水的粘度五、实验步骤1、连接水管,将下水箱注满水。
2、连接电源,启动潜水泵向上水箱注水至水位恒定。
3、将蓝墨水注入带色水箱,微启水阀,观察带色水的流动从直线状态至脉动临界状态。
4、通过计量水箱,记录30秒内流体的体积,测试记录水温。
5、调整水阀至带色水直线消失,再微调水阀至带色水直线重新出现,重复步骤4。
6、层流到紊流;紊流到层流各重复实验三次。
六、数据记录与计算表1、上临界雷诺数Rec1表2、下临界雷诺数Rec2d= mm T(水温)= 0C七、实验分析与总结(可添加页)1、描述层流向紊流转化以及紊流向层流转化的实验现象。
2、计算下临界雷诺数以及上临界雷诺数的平均值。
实验二流体流动沿程阻力系数、局部阻力系数测定一、实验目的1、观察流体稳定流动时在长为L等直管以及通过阀门时的能量损失情况。
2、熟悉液体在管道中流动时的能量损失计算方法,并对能量损失有一个数量上的概念。
3、掌握管道沿程阻力系数和局部阻力系数的测定方法。
二、实验要求1、实验前认真阅读实验教材,掌握与实验相关的基本理论知识。
2、熟练掌握实验内容、方法和步骤,按规定进行实验操作。
3、仔细观察实验现象,记录实验数据。
4、分析计算实验数据,提交实验报告。
三、实验仪器1、流体综合实验台(沿程阻力系数、局部阻力系数实验管)一套;2、被测阀门一只;3、U形压差计两套;4、温度计、秒表、卷尺各一只。
流体综合实验台四、实验原理沿程阻力系数:流体在等直管道中流动,由于摩擦阻力引起能量损失。
对距离为L 的两断面列能量方程可求得L 长度上的沿程阻力损失。
h P P h f ∆=-=γ21由达西公式:g u d L h f 22⋅⋅=λ 得 2222Luhgd Lu gdh f ∆==λ,并计算对应雷诺数Re 。
其中,Δh 由U 型侧压管测得,u 用体积法测得流量并由u=Q/A, 42d A ⋅=π计算得之。
局部阻力系数ξ:在紊流情况下,因局部阻碍的强烈扰动大大加强了流体的紊流强度,局部阻力进入阻力平方区,ξ仅与局部阻碍的形状有关而与Re 无关。
由gu h f 22⋅=ξ,根据被测阀门两侧在压差板上的液柱高,得到压差Δh ,即表示流体流经阀门时的能量损失h f 。
由ξ=2g Δh/u 2可确定该阀门的局部阻力系数。
五、实验步骤1、在流体综合实验台上确定出所测等直管道和阀门以及所接的U 型管。
2、接通电源、开启水泵。
待流体流动稳定后开始测试数据。
3、从小到大调节阀门,在不同的速度点记录测压管数据和流量(体积法)。
4、推荐做6-10个点。
最后记录管径、管长、和水温。
六、数据记录与计算表1、等直径管道沿程阻力实验记录表表2、阀门阻力实验记录表七、实验分析与总结(可添加页)1、计算不同流速下的沿程阻力系数。
2、画出沿程阻力系数与雷诺数的关系曲线。
3、求出阀门阻力系数的平均值。
实验三伯努利方程仪实验一、实验目的1、验证静压原理。
2、掌握一种测量流体流速的方法。
3、观察流体流经能量方程实验管的能量转化情况,对实验中出现的现象进行分析,验证伯努利方程的正确性,加深对能量方程的理解。
二、实验要求1、实验前认真阅读实验教材,掌握与实验相关的基本理论知识。
2、熟练掌握实验内容、方法和步骤,按规定进行实验操作。
3、仔细观察实验现象,记录实验数据。
4、分析计算实验数据,提交实验报告。
三、实验仪器1、能量方程实验管一只;2、定位水箱一个;3、皮托管四只;4、U形测压管四个;5、计量水箱一个;6、秒表、温度计各一个;7、卷尺一个。
四、实验原理1、静压原理:在静止不可压缩均布重力流体中,任意点单位重量的位势能和压力势能之和保持不变,与测点的高度和测点的前后位置无关。
2、测量流体流速的方法:利用皮托管测量管道中某点流体的流速,测速原理见右图。
皮托管前端的开口测 驻点全压,旁测的开孔测量测点 的静压,用连通管把它们分别接 在压差计的两端,即可测的流速 水头Δh 。
由下式计算流速。
gu h A22=∆ h g u A ∆=23、伯努利能量方程: 皮托管测速原理图恒定总流的伯努利方程为w h gu p z g u p z +++=++2222222111γγ,其方程的物理意义表明,恒定总流沿程各过流断面上各种单位机械能可以相互转化,但它们的总和(总水头)只能是沿程递减的。
本实验在能量方程实验管上布置了4组测点,可分别记录各测点的位置高度、全压、静压以及不同测点间的能量损失,并可计算出各测点的动压。
通过计算分析,由此验证能量方程的正确性。
五、实验步骤1、检查校核实验仪器,确定各测点连接的橡皮管与U 形压差计的对应关系。
2、开启电源,启动水泵,待定位水箱和管道灌满水后,关闭两端阀门,观察能量方程实验管上各测压管的液柱高度,因管内的水不流动没有能量损失,因此、水头的连线为一平行基准线的水平线。
3、测速:能量方程实验管上布置有4组测点,每一组测点都相当于一个皮托管,可测得管内流体点的速度。
将阀门开启至中开度,待流体稳定后,读取测压管的数据Δh ,同时用体积法测定流体流速。
4、验证伯努利能量方程:全开阀门,观察总压沿水流方向的下降情况(总压沿流动方向是减少的),记录4个测点的全压、静压读数,同时用体积法测定管道平均流速。
将阀门调至中开度,重复上述过程,记录数据。
六、数据记录与计算表1、皮托管测点的流速表2、伯努利方程数据记录七、实验分析与总结(可添加页)1、计算4个测点位置的点速度v1、v2、v3、v4和平均速度u1、u2、u3、u4,并求出平均速度与点速度的比值。
2、计算4个测点位置的位置水头、静压水头和动压水头,验证1—2断面、1—4断面的伯努力方程。
3、绘出1—4断面的总水头线和测压管水头线(阀门全开度)。
实验四 文丘里、孔板流量计流量系数的测定一、实验目的1、理解文丘里、孔板流量计测定流量的基本原理。
2、掌握文丘里、孔板流量计流量系数的测定方法。
二、实验要求1、实验前认真阅读实验教材,掌握与实验相关的基本理论知识。
2、熟练掌握实验内容、方法和步骤,按规定进行实验操作。
3、仔细观察实验现象,记录实验数据。
4、分析计算实验数据,提交实验报告。
三、实验仪器1、文丘里、孔板流量计各一只,2、水箱一个,3、潜水泵一个,4、实验管道一组,5、U 形测压管、皮托管各4套,6、秒表、温度计、卷尺各一个。
四、实验原理1、文丘里流量计:文丘里流量计是 测量管道流量的装置,由渐缩断、喉道和 渐扩断三部分组成(如右图)。
当流体通 过时由于喉道断面缩小,流速增大。
动能 的增加必然导致势能较小,因而测压管水 头下降,再渐缩段进口前断面和喉道断面装上压差计,测出它们的测压管水头差,根据 文丘里流量计工作原理图 能量方程即可算出通过的流速和流量。
先不考虑损失g u g u p z p z 22)()(21222211-=+-+γγ gu g u h 222122-=∆h k h d d g d A u Q ∆=∆-==1)(244212111π 1)(2442121-=d d g d k π 仪器常数,考虑两断面能量损失:h k Q ∆=μ2、孔板流量计的作用原理与文丘里相同,其计算公式也一样,只是流量系数不同,孔板流量计能量损失大,流量系数较小。
五、实验步骤1、检查校核实验仪器,确定各测点连接的橡皮管与U 形压差计的对应关系。
2、测量文丘里管和孔板流量计的大、小直径d 1、d 2。
4、开启电源,启动水泵,调节水阀,待流体流动稳定。
5、调节水阀确定一种工况,记录压差计读数,同时用体积法测量流量。
6、推荐阀门从小到大调节,测量六个工况点,记录数据。
7、文丘里管和孔板流量计的流量系数的测定可同时进行。
8、由公式计算流量Q 2,其测量流量与计算流量的比值ζ=Q 1/Q 2即为流量系数ζ(取六个工况点的平均值)。
六、数据记录与计算表1、文丘里流量计数据记录表2、孔板流量计数据记录七、实验总结与分析(可添加页)1、分析流量系数产生误差的原因。
2、思考文丘里流量计和孔板流量计的优缺点。
实验五污染源粉尘采样实验一、实验目的1、掌握大气风向、风速、温度、压力的测试方法及其测试仪器的使用。
2、了解粉尘采样器的结构及其工作原理,熟练掌握粉尘采样器的使用。
3、分析了解大气气象参数对尘源浓度分布的影响。
二、实验要求1、本实验为室外监测实验,应遵守纪律、注意安全。
2、实验前认真阅读实验教材,掌握与实验相关的基本理论知识。
3、熟练掌握实验内容、方法和步骤,按规定进行实验操作。
4、认真记录、分析、计算实验数据,提交实验报告。
三、实验仪器1、粉尘采样器;2、三杯风速风向表;3、数字风表;4、空盒气压表;5、温度计;7、分析天平一台(0.1mg—100g);8、干燥箱一台;9、滤膜若干。
四、实验原理测定尘源不同位置的粉尘浓度,在同一测点测定大气风速、温度、压力。
分析尘源浓度与大气气象参数之间的关系。
细微粉尘在大气中随气体流动,粉尘浓度用g(mg)/m3表示。
在粉尘采样器中安装清洁滤膜,启动采样器,污染空气通过滤膜。
记录采样时间,计算空气流量。
