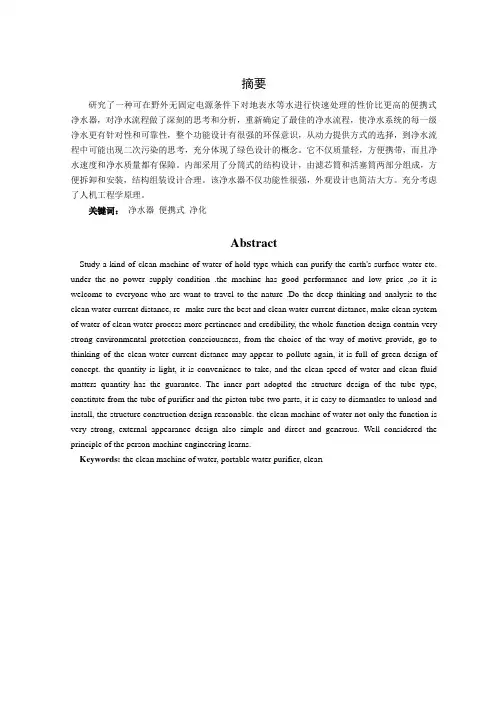

摘要研究了一种可在野外无固定电源条件下对地表水等水进行快速处理的性价比更高的便携式净水器，对净水流程做了深刻的思考和分析，重新确定了最佳的净水流程，使净水系统的每一级净水更有针对性和可靠性，整个功能设计有很强的环保意识，从动力提供方式的选择，到净水流程中可能出现二次污染的思考，充分体现了绿色设计的概念。
它不仅质量轻，方便携带，而且净水速度和净水质量都有保障。
内部采用了分筒式的结构设计，由滤芯筒和活塞筒两部分组成，方便拆卸和安装，结构组装设计合理。
该净水器不仅功能性很强，外观设计也简洁大方。
充分考虑了人机工程学原理。
关键词：净水器便携式净化AbstractStudy a kind of clean machine of water of hold type which can purify the earth's surface water etc. under the no power supply condition .the machine has good performance and low price ,so it is welcome to everyone who are want to travel to the nature .Do the deep thinking and analysis to the clean water current distance, re- make sure the best and clean water current distance, make clean system of water of clean water process more pertinence and credibility, the whole function design contain very strong environmental protection consciousness, from the choice of the way of motive provide, go to thinking of the clean water current distance may appear to pollute again, it is full of green design of concept. the quantity is light, it is convenience to take, and the clean speed of water and clean fluid matters quantity has the guarantee. The inner part adopted the structure design of the tube type, constitute from the tube of purifier and the piston tube two parts, it is easy to dismantles to unload and install, the structure construction design reasonable. the clean machine of water not only the function is very strong, external appearance design also simple and direct and generous. Well considered the principle of the person-machine engineering learns.Keywords: the clean machine of water, portable water purifier, clea n目录第一章绪论 (1)1.1引言 (1)1.2课题背景、目的和意义 (3)1.3净水器市场现状和未来 (5)1.4本文要完成的内容 (8)第二章净水系统原理设计 (9)2.1净水流程设计 (9)2.2净水系统动力方案设计 (12)2.3净水系统原理设计 (12)第三章净水器结构设计 (15)3.1净水器总体结构设计 (15)3.2净水器关键零部件设计 (15)3.3净水器结构组装设计 .............................................................. 错误!未定义书签。
3.4净水器技术指标的计算 .......................................................... 错误!未定义书签。
第四章净水器外观设计. (18)4.1净水器外观设计手绘草图方案 (18)4.2净水器外壳尺寸设计 (20)4.3净水器外观效果图 (21)4.4产品语义学设计 (23)4.5产品细节设计 (23)4.6净水器外观设计说明 (23)第五章结论与展望 (25)5.1产品综合性能论述 (25)5.2产品设计的优缺点评析 (27)5.3展望 (27)附录 (28)参考文献 (34)致谢 (35)第一章绪论1.1引言水是一种神奇的物质。
地球有三分之二以上的面积都覆盖了水。
水是生命之源，没有水就没有生命。
水是人类生命的第一要素，是人体七大营养素（水、蛋白质、脂肪、碳水化合物、矿物质、维生素、纤维素）之首。
水同时是最佳的溶剂，它在人体内携带着许许多多溶解或悬浮的宝贵化学物质，滋养着人体的生理。
人体内的这个盐水海洋，流经所有的血管和人体内不论多细微的管道，冲击着每个细胞壁，注满每个细胞，人体任何部分缺了它，就将无法生存。
成年人体内含水量约占体重的70%，人体血液中水占90%，肌肉中的水占75%，骨骼里水占50%。
人体中的水可以调节体温，促进新陈代谢，输送营养物质，排除废物，忙碌而有序。
同时，水也参加化学反应，与蛋白质、糖、磷脂结合，发挥复杂的生理作用，由此可见，水是人体内含量最多的成分。
人体内的水每5~13天更新一次，如果占人体比重70%的水分是洁净的，那么人体内的细胞也就有了健康清新的环境。
健康、洁净的水可使人体的免疫能力增强，有利于促进细胞新陈代谢，那么体内的细胞也就丧失了恶变及毒素扩散的条件。
人得病的几率自然就减小了。
相反，如果人体减少水分10%便会引起疾病，只要失掉15%的水，生命就有危险，减少20%-22%就要死亡。
在我们饮食上，没有哪种具有比水更重要的作用。
没有食物，我们可以存活2至3周，而没有水，我们几天后就会死于脱水。
人在孤立无助的困境中，只要有水，生命就会维持较长时间；生病时若无法进食，需要补充的首先是水。
简言之，每天总稍加间隔就需要而且是必要的增加相应数量的水补充和排出，这不仅是生命的象征，也是生命的内容。
对人来讲，水是生命的源泉，是人类赖以生存的基本要素之首[]1。
但是如果不能饮用清洁的水，那么即使生命存在，也无生命质量可言。
一个可怕的事实摆在人们的面前：由于水质的污染，污水已成为人类健康的隐形杀手。
据世界卫生组织的（WHO）调查显示，全世界80%的疾病和50%的儿童死亡都与饮用水水质不良有关。
世界上有12亿人口因为无法得到清洁的饮用水而患多种疾病。
由于饮用不良水质导致的消化疾病、传染病、各种皮肤病、糖尿病、癌症、结石病、心血管病等多达50多种；由于水质污染，全世界每年有5000万儿童死亡，3500万人患心血管病，7000万人患结石病，9000万人患肝炎，3000 万人死于肝癌和胃癌。
天津电视台也曾报道：中国每年有500万人死于因水污染而导致的疾病。
联合国组织向全世界发出警告:全世界每天至少有5万人死于因饮用受污染的水而引起各种疾病[]32-。
为此，联合国在2000年确定的“千年发展目标”中提出，要在2015年底前，使全球不能可持续获得安全饮用水的人口比例减半。
各国元首和政府首脑已承诺在2015年年底前实现上述目标。
社会的发展，人类的进步对水资源的需求也在不断增加，我们人类的生存离不开水（如图1-1）。
但是可供人类直接使用的水资源却随着时间的推移逐年减少变得越来越珍稀。
与19世纪相比，20世纪世界人口增加了2倍，而人类用水却增加了5倍。
在一些发展中国家，有50%的饮用水和60%的灌溉用水因使用不当而浪费；约90%的废水没有经过处理就被排放到河流、湖泊造成环境污染。
众多数据表明：日益增多的工业废水和城市废水。
严重影响了饮用水的水质。
值得重视的是，污染水体的合成洗涤剂、有机氯农药、多氯联苯、多环芳烃等合成有机化合物，以及氰化物、重金属类、放射性物质等有毒物质，它们极难降解净化，在水体中很难通过自净作用达到净化无害目的。
科学家注意到水的污染主要是由于新技术发展中产生的大量有机物，有机化工、石油化工、日用化工、医药、农药等工业的蓬勃发展，目前已知的有机化合物约700万种，常用的5万种化学品中95%以上是有机物，而且每年都有成千上万种新的有机化合物被人工合成制取，这些有机物在研制、生产和使用中都可能会进入人体，全世界在水中已检测出2221种有机物。
目前，在几种污染重，物图1-1理污染与生物污染在饮水中基本能得到控制，但化学污染上升为主要矛盾。
在化学污染中，无机污染基本能得到控制，有机污染上升为主要矛盾，成为危及人类健康及安全的主要敌人。
未经处理或处理不当的工业废水和生活污水排入水中，当数量超过水体自净能力时，就会造成水体污染，水污染是指进入水体的污染物含量超过水体本地值和自净能力，使水质受到损害，破坏了水体原有的性质和用途[]4。
水污染分为物理污染、生物污染与化学污染三类。
物理污染是指水中含有的悬浊物及机械杂质，如泥沙之类（如黄河水就是黄土背冲入水中造成的物理污染）；生物污染是指水中含有的细菌、藻类、霉菌、酵母菌等微生物、病毒、热源、各种浮游生物、寄生虫及虫卵造成的；化学污染是指水中由化学物质导致的水质污染，它又可分为无机污染和有机污染。
前者如水中含有的Hg、Cd、Cr、Pb等重金属和砷化物、氰化物、亚硝酸盐等无机物；后者如水中含有农药、除草剂、合成洗涤剂、有机溶剂以及各种各样的有机物。
5-。
大致来说，可分为以下三种。
水污染对人体健康产生严重的影响[]61.引起急性和慢性中毒水体受化学毒物污染后，通过饮用水或食物链便会造成中毒，其中包括：慢性中毒和急性中毒。
如：甲茎汞中毒（水侯病）、锅中毒、砷中毒、氰化物中毒、农药中毒、多氯联苯中毒等。
铅、钡、氟等，也可对人体造成危害。
这些急性和慢性中毒，是水污染对人体健康危害的主要方面。
2.致突变、致畸和致癌作用环境化学物质引起生物体细胞的遗传物质发生突然的可遗传的变异称为致突变作用，这也是一种特殊的毒作用，水中常见的污染物和一些农药及杀虫剂有致突变作用。
