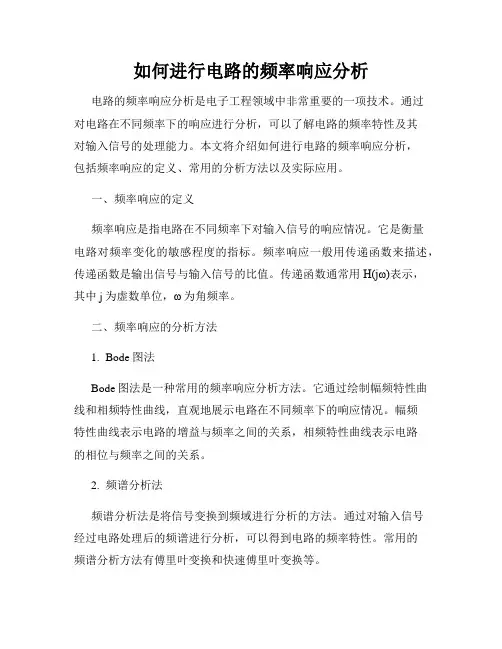

如何进行电路的频率响应分析电路的频率响应分析是电子工程领域中非常重要的一项技术。
通过对电路在不同频率下的响应进行分析，可以了解电路的频率特性及其对输入信号的处理能力。
本文将介绍如何进行电路的频率响应分析，包括频率响应的定义、常用的分析方法以及实际应用。
一、频率响应的定义频率响应是指电路在不同频率下对输入信号的响应情况。
它是衡量电路对频率变化的敏感程度的指标。
频率响应一般用传递函数来描述，传递函数是输出信号与输入信号的比值。
传递函数通常用H(jω)表示，其中j为虚数单位，ω为角频率。
二、频率响应的分析方法1. Bode图法Bode图法是一种常用的频率响应分析方法。
它通过绘制幅频特性曲线和相频特性曲线，直观地展示电路在不同频率下的响应情况。
幅频特性曲线表示电路的增益与频率之间的关系，相频特性曲线表示电路的相位与频率之间的关系。
2. 频谱分析法频谱分析法是将信号变换到频域进行分析的方法。
通过对输入信号经过电路处理后的频谱进行分析，可以得到电路的频率特性。
常用的频谱分析方法有傅里叶变换和快速傅里叶变换等。
3. 极坐标法极坐标法是一种通过绘制幅相特性曲线来描述电路频率响应的方法。
这种方法可以直观地表示电路的增益和相位差与频率之间的关系，有助于分析电路对不同频率信号的处理特性。
三、频率响应分析的应用1. 滤波器设计频率响应分析可以用于滤波器的设计。
通过分析电路在不同频率下的增益特性，可以选择合适的频率范围，设计出具有理想滤波效果的滤波器。
2. 信号传输分析频率响应分析可以用于分析信号在电路中的传输情况。
通过分析电路的频率响应，可以判断信号在不同频率下是否存在失真和衰减等问题，为信号传输提供参考。
3. 损耗分析频率响应分析可以用于分析电路中的损耗情况。
通过绘制幅频特性曲线，可以直观地了解不同频率下电路的增益衰减情况，为电路性能的优化提供参考。
四、总结电路的频率响应分析是电子工程中非常重要的一项技术。
通过对电路在不同频率下的响应进行分析，可以了解电路的频率特性，并为滤波器设计、信号传输分析和损耗分析等提供依据。

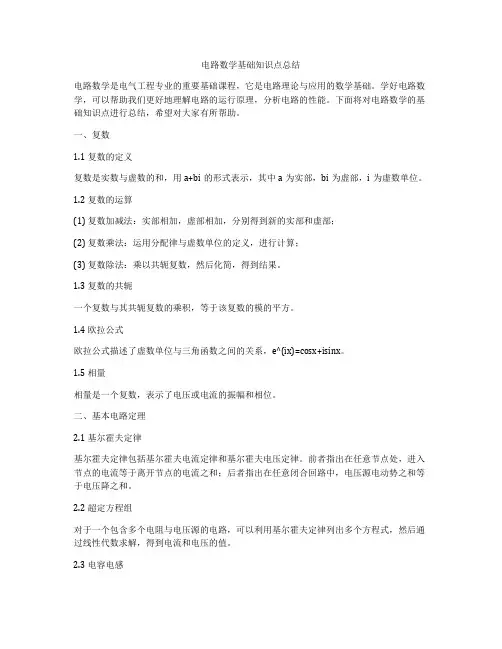

电路数学基础知识点总结电路数学是电气工程专业的重要基础课程，它是电路理论与应用的数学基础。
学好电路数学，可以帮助我们更好地理解电路的运行原理，分析电路的性能。
下面将对电路数学的基础知识点进行总结，希望对大家有所帮助。
一、复数1.1 复数的定义复数是实数与虚数的和，用a+bi的形式表示，其中a为实部，bi为虚部，i为虚数单位。
1.2 复数的运算(1) 复数加减法：实部相加，虚部相加，分别得到新的实部和虚部；(2) 复数乘法：运用分配律与虚数单位的定义，进行计算；(3) 复数除法：乘以共轭复数，然后化简，得到结果。
1.3 复数的共轭一个复数与其共轭复数的乘积，等于该复数的模的平方。
1.4 欧拉公式欧拉公式描述了虚数单位与三角函数之间的关系，e^(ix)=cosx+isinx。
1.5 相量相量是一个复数，表示了电压或电流的振幅和相位。
二、基本电路定理2.1 基尔霍夫定律基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。
前者指出在任意节点处，进入节点的电流等于离开节点的电流之和；后者指出在任意闭合回路中，电压源电动势之和等于电压降之和。
2.2 超定方程组对于一个包含多个电阻与电压源的电路，可以利用基尔霍夫定律列出多个方程式，然后通过线性代数求解，得到电流和电压的值。
2.3 电容电感电容与电感分别对交流电路的行为有着重要的影响，可以根据它们的特性进行计算。
三、网络方程3.1 网络方程的建立对于复杂的电路，可以利用节点分析法或者戴维南等效电路法，将电路简化为一个线性方程组。
3.2 电路分析的方法对于线性方程组，可以利用克拉默法则、高斯消元法等方法进行求解。
3.3 交流电路的分析对于交流电路，可以利用欧姆定律、基尔霍夫定律和电压电流相位关系进行求解。
四、频域分析4.1 电路的频率响应电路的频率响应描述了电路对不同频率的电信号的响应特性。
4.2 幅频特性与相频特性幅频特性描述了电路在不同频率下的幅度响应，相频特性描述了电路在不同频率下的相位响应。

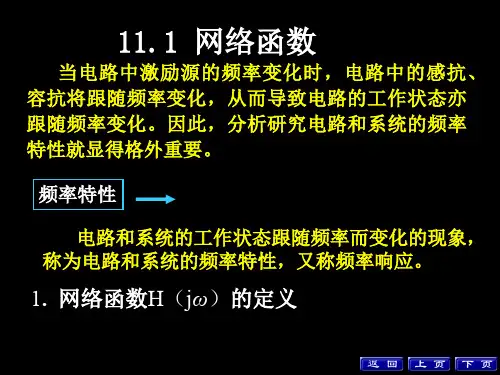

电路的频率响应一、网络函数的定义：电路在一个正弦电源的激励下稳定时，各部分的响应都是同频率的正弦量，通过响应正弦量的相量与激励正弦量相量的比值，即为网络函数。
网络函数是一个复数，模值是两个正弦量有效值比值，幅角是连个同频正弦量的相位差（相移）RLC 串联电路：LC串联端口谐振相当于短路，但电感和电容上电压均不为零。
两者模值相等，相位相反，完全抵消，所以又称电压谐振。
谐振时电阻Ｒ上将获得全额的输入电压。
品质因数Q可通过测定谐振时电容或电感电压与电阻上电压比值求的。
Ｑ＞１时，电感和电容上将获得高Ｑ倍的过电压，在高电压电路系统中，过电压非常高。
危机系统安全，必须采取必要的防范措施。
二、通带和阻带的理解RLC电路在全频域内都有信号的输出，但只有在谐振点附近输出幅值较大，有工程实际应用价值。
因此，工程上设定一个输出幅度指标来界定频率范围，划分出谐振电路的通频带和阻带。
限定频率范围为带宽BW 。
以Ｒ上的输出为输出变量的网络函数Ｈｒ（ｊｎ）的幅值大于０．７０７时为通带，相应的频率点为上下界点（又称３ｄｂ点，半功率点）。
（网络函数幅值会随频率变化）上述界定的通带位于频域中段，所以网络函数Ｈｒ（ｊｎ）又称带通函数。
工程上亦常用通带的BW 来比较和评价电路的选择性，ＢＷ与Ｑ值成反比。
BW 越窄，电路选择性越好，抑非能力越强。
但宽带包含的信号多有利于减少信号的失真。
ＲＬＣ谐振电路，谐振频率00f ω==ＲＬＣ并联谐振电路，同样有品质因数Ｑ值函数，若Ｑ》１ 则谐振时在电感和电容中会出现过电流，但L 、C 两端看进去，相当于开路三、波特图：工程上采用对数坐标绘制频响曲线，这样做可以在不同频域内用直线近似代替曲线，使曲线局部直线化，整个曲线折线化，使频响曲线更易于描绘，这种用对数坐标描绘的频率相应图就称为频响波特图。
一个波特图为两幅，一个幅频波特图，另一个为相频波特图。
第十二章 三相电路对称的三相电压源是由三相发电机提供的（我国三相系统电源频率为５０Ｈｚ 入户电压为２２０Ｖ，入户线为三相中的一相和地线，而美欧等国为６０Ｈｚ，１１０Ｖ日本有５０Ｈｚ，６０Ｈｚ两种，１１０Ｖ）实际三相电路中，电源是对称的，三相负载不一定对称。
