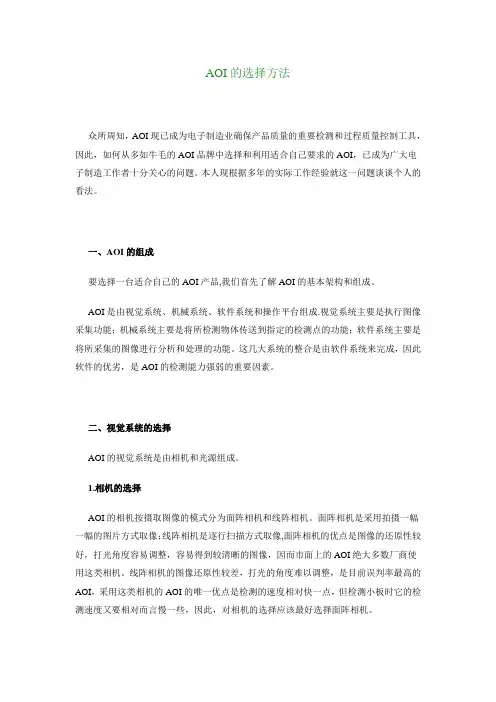

AOI的选择方法众所周知，AOI现已成为电子制造业确保产品质量的重要检测和过程质量控制工具，因此，如何从多如牛毛的AOI品牌中选择和利用适合自己要求的AOI，已成为广大电子制造工作者十分关心的问题。

本人现根据多年的实际工作经验就这一总是谈谈个人的看法。

一、AOI的组成要选择一台适合自已的AOI产品,我们首先了解AOI的基本架构和组成。

AOI是由视觉系统、机械系统、软件系统和操作平台组成.视觉系统主要是执行图像采集功能；机械系统主要是将所检测物体传送到指定的检测点的功能；软件系统主要是将所采集的图像进行分析和处理的功能。

这几大系统的整合是由软件系统来完成，因此软件的优劣，是AOI的检测能力强弱的重要因素。

二、视觉系统的选择AOI的视觉系统是由相机和光源组成。

1.相机的选择AOI的相机按摄取图像的模式分为面阵相机和线阵相机。

面阵相机是采用拍摄一幅一幅的图片方式取像；线阵相机是逐行扫描方式取像,面阵相机的优点是图像的还原性较好，打光角度容易调整，容易得到较清晰的图像，因而市面上的AOI绝大多数厂商使用这类相机。

线阵相机的图像还原性较差，打光的角度难以调整，是目前误判率最高的AOI，采用这类相机的AOI的唯一优点是检测的速度相对快一点，但检测小板时它的检测速度又要相对而言慢一些，因此，对相机的选择应该最好选择面阵相机。

面阵相机又分模拟相机和数字相机（CCD）两类。

模拟相机目前在AOI的市面上应用最多。

因为模拟相机在对图像处理时，要经过多次A/D、D/A转换，因而图像容易失帧，从而造成图像处理障碍，导致误差。

但模拟相机的价格较便宜。

大量使用数字相机是AOI发展的必然趋势，数字相机最大优点在于图像的还原性好，便于软件对图像的分析和处理，但价格较高。

判别模拟相机和数字相机的主要方法是看这一相机在对图像采集时是否需要图像采集卡。

需要图像采集卡的相机是模拟相机，另外，模拟相机的外形尺寸也比数字相机大得多。

2.光源的选择光源是AOI的眼睛，光源的好坏是决定AOI检测能力强弱的第一步。

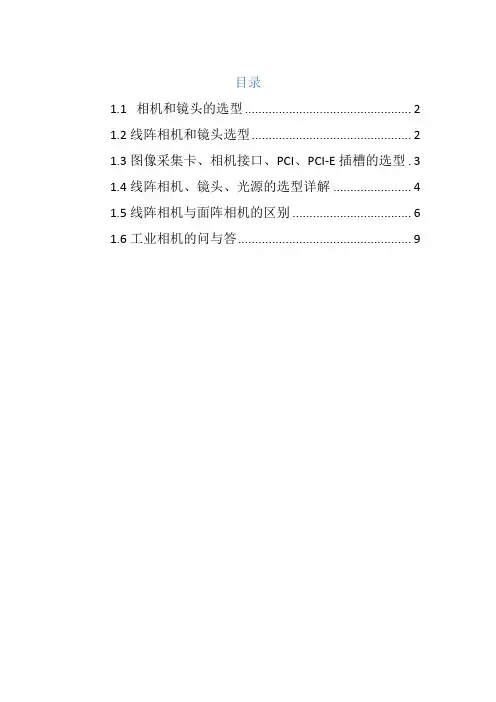

目录1.1相机和镜头的选型 (2)1.2线阵相机和镜头选型 (2)1.3图像采集卡、相机接口、PCI、PCI-E插槽的选型 . 3 1.4线阵相机、镜头、光源的选型详解 (4)1.5线阵相机与面阵相机的区别 (6)1.6工业相机的问与答 (9)线阵相机相关技术报告1.1 相机和镜头的选型1.1.1面阵相机和镜头的选型已知：被检测物体大小为A*B,要求能够分辨小于C ，工作距为D 解答：1. 计算短边对应的像素数 E = B/C ，相机长边和短边的像素数都要大于E ；2. 像元尺寸 = 物体短边尺寸B / 所选相机的短边像素数；3. 放大倍率 = 所选相机芯片短边尺寸 / 相机短边的视野范围；4. 可分辨的物体精度 = 像元尺寸 / 放大倍率 （判断是否小于C ）；5. 物镜的焦距 = 工作距离 / (1+1 / 放大倍率) 单位：mm ；6. 像面的分辨率要大于 1 / (2*0.1*放大倍率) 单位：lp mm ⁄；以上只针对镜头的主要参数进行计算选择，其他如畸变、景深环境等，可根据实际要求进行选择。

1.1.2针对速度和曝光时间的影响，物体是否有拖影已知：确定每次检测的范围为80mm*60mm ，200万像素 CCD 相机(1600*1200),相机或物体的运动速度为12m min ⁄ = 200mm s ⁄。

曝光时间计算：1. 曝光时间 < 长边视野范围 / (长边像素值 * 产品运动速度)2. 曝光时间 < 80 mm / (1600∗250 mm/s)；3. 曝光时间 < 0.00025s = 14000 s ⁄；总结：故曝光时间要小于14000 s ⁄，图像才不会产生拖影。

1.2线阵相机和镜头选型1.2.1 相机的选型已知：幅宽 1600mm 、检测精度 1mm pixel ⁄、运动速度 22000mm s ⁄、物距1300mm ；解答：1. 相机像素数 = 幅宽/检测精度 = 1600mm / 1mm /pixel = 1600pixel ，2.最少2000个像素，选定为2k相机；3.扫描行频 = 运动速度/实际检测精度 = 22000mm /0.8mm = 27.5KHz应选定相机为2048像素28kHz相机，像元尺寸10um；1.2.2 镜头的选型1.Sensor 长度 = 像素宽度×像素数 = 0.01mm × 2048 = 20.48 mm ；2.镜头焦距 = sensor 长度×物距 / 幅宽 = 20.48×1300/1600 ＝16 mm；1.3图像采集卡、相机接口、PCI、PCI-E插槽的选型图像采集卡、相机接口、PCI、PCI-E插槽的选型如表 1-1、1-2所示：表1-1 相机接口表表1-2 PCI插槽类型表计算数字采集卡的数据率必须满足的要求可按下列公式计算：图像采集卡的数据率（又称点频）≥ 1.2 * 相机数据率；相机数据率（又称像素时钟）= 相机分辨率 * 相机帧频 * 相机的灰度级 / 8；插槽的带宽>图像采集卡的数据率>相机接口的带宽> 1.2 * 相机数据率；PCI插槽有PCI 32bit和PCI 64bit的区别。

一、面阵相机和镜头选型已知：被检测物体大小为A*B，要求能够分辨小于C，工作距离为D解答：1. 计算短边对应的像素数E=B/C，相机长边和短边的像素数都要大于E。

2. 像元尺寸=产品短边尺寸B/所选相机的短边像素数3. 放大倍率=所选相机芯片短边尺寸/相机短边的视野范围4. 可分辨的产品精度=像元尺寸/放大倍率（判断是否小于C）5. 物镜的焦距=工作距离/（1+1/放大倍率）单位：mm6. 像面的分辨率要大于1/（2*0.1*放大倍率）单位：lp/mm以上只针对镜头的主要参数进行计算选择，其他如畸变、景深、环境等，可根据实际要求进行选择。

二、针对速度和曝光时间的影响，产品是否有拖影已知：确定每一次检测的范围为80mm*60mm，200万像素CCD相机（1600*1200），相机或产品运动速度为12m/min = 200mm/s。

曝光时间计算：曝光时间<长边视野范围/（长边像素值*产品运动速度）曝光时间< 80mm/（1600*250mm/s）曝光时间< 0.00025s = 1/4000 s总结：故曝光时间要小于1/4000 s ，图像才不会产生拖影。

三、线阵相机和镜头选型相机选型：已知：幅宽为1600mm、检测精度1mm/pixel、运动速度22000mm/s、物距1300mm相机像素数=幅宽/检测精度=1600mm / 1mm/pixel = 1600pixel最少2000个像素，选定为2k相机实际检测精度=幅宽/实际像素=1600mm/2048pixel＝0.8mm/pixel扫描行频=运动速度/实际检测精度=22000mm/0.8mm＝27.5KHz应选定相机为2048像素28kHz相机，像元尺寸10um选用一个VT-FAGL2015线阵相机或两个103k-1k线阵相机拼接镜头选型：sensor长度=像素宽度×像素数=0.01mm×2048=20.48mm镜头焦距= sensor长度×物距/幅宽=20.48×1300/1600＝16mm四、图像采集卡、相机接口、PCI、PCI-E插槽的选型相机接口带宽USB1.1 1.5MB/sUSB2.0 60MB/s（一般40 MB/s）USB3.0 625MB/s（一般150MB/s）1394A 50MB/s1394B 100MB/s千兆网125MB/s插槽类型带宽PCI 132MB/sPCI-E（1 lane-x1） 250MB/s（一般200 MB/s）PCI-E（4 lane-x4） 1GB/sPCI-E（8 lane-x8） 2GB/sPCI-E（16 lane-x16）4GB/s图像采集卡的数据率（又称点频）>= 1.2 x相机数据率相机数据率（又称像素时钟）=相机分辨率x相机帧频相机接口的带宽要大于图像采集卡的数据率插槽的带宽>图像采集卡的数据率>相机接口的带宽> 1.2 x相机数据率PCI插槽有PCI 32bit和PCI 64bit的区别。

书山有路勤为径；学海无涯苦作舟
SWYP0001系列彩色印品自动检测系统SW-YP0001系列彩色印品自动检测系统
1、高速印刷机在生产过程中会产生飞墨、刀丝、异物、套色、色差等
各种印刷质量缺陷。

在质量要求越来越严格、市场竞争越来越激烈的今天，运用机器视觉技术与运动控制、网络通讯结合的彩色印品自动检测系统，带给印刷企业的，绝不仅仅是一项技术上的变革。

SW-YP0001系列全自动彩色线阵扫描视觉检测系统是一款基于机器视觉平台，完成实时检测、跟踪、报警、信息统计等功能的高性能综合系统主要由线阵视觉传感器、工控机及单片微型处理器组成，集高速自动检测、测量、分辨、定位于一体。

主要用于跟踪、识别高速印刷机在生产过程中产生的飞墨、刀丝、异物等各种印刷质量缺陷；然后通过以下方式提示：声光报警
贴标机贴标识别
打印检查结果和缺陷图像
监视器显示缺陷点位置、种类、大小，并将其存入桌面数据库，便于管
理
由于缺陷图像即时显示，因此可以立即对缺陷原因作出判断，从而进行
相应的调整，确保缺陷产品不流入市场。

从而提高印刷的成品合格率和生
专注下一代成长，为了孩子。

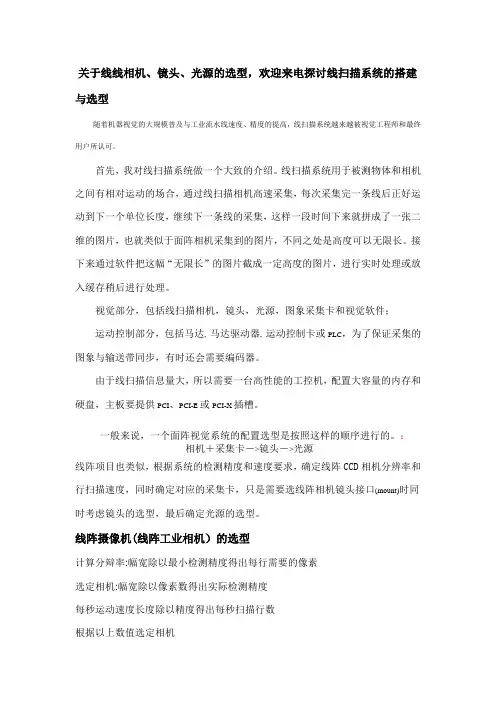

关于线线相机、镜头、光源的选型，欢迎来电探讨线扫描系统的搭建与选型随着机器视觉的大规模普及与工业流水线速度、精度的提高，线扫描系统越来越被视觉工程师和最终用户所认可。

首先，我对线扫描系统做一个大致的介绍。

线扫描系统用于被测物体和相机之间有相对运动的场合，通过线扫描相机高速采集，每次采集完一条线后正好运动到下一个单位长度，继续下一条线的采集，这样一段时间下来就拼成了一张二维的图片，也就类似于面阵相机采集到的图片，不同之处是高度可以无限长。

接下来通过软件把这幅“无限长”的图片截成一定高度的图片，进行实时处理或放入缓存稍后进行处理。

视觉部分，包括线扫描相机，镜头，光源，图象采集卡和视觉软件；运动控制部分，包括马达, 马达驱动器, 运动控制卡或PLC，为了保证采集的图象与输送带同步，有时还会需要编码器。

由于线扫描信息量大，所以需要一台高性能的工控机，配置大容量的内存和硬盘，主板要提供PCI、PCI-E或PCI-X插槽。

一般来说，一个面阵视觉系统的配置选型是按照这样的顺序进行的。

：相机＋采集卡－>镜头－>光源线阵项目也类似，根据系统的检测精度和速度要求，确定线阵CCD相机分辨率和行扫描速度，同时确定对应的采集卡，只是需要选线阵相机镜头接口(mount)时同时考虑镜头的选型，最后确定光源的选型。

线阵摄像机(线阵工业相机）的选型计算分辩率:幅宽除以最小检测精度得出每行需要的像素选定相机:幅宽除以像素数得出实际检测精度每秒运动速度长度除以精度得出每秒扫描行数根据以上数值选定相机如幅宽为1600毫米、精度1毫米、运动速度22000mm/s相机：1600/1＝1600像素最少2000像素，选定为2k相机1600/2048＝0.8实际精度22000mm/0.8mm＝27.5KHz应选定相机为2048像素28kHz相机线阵镜头的选型为什么在选相机时要考虑镜头的选型呢？常见的线阵相机分辨率目前有1K,2K,4K,6K,7K,8K,12K几种，象素大小有５um,7um,10um,14um几种，这样芯片的大小从10.240mm(1Kx10um) 到86.016mm(12Kx7um)不等。

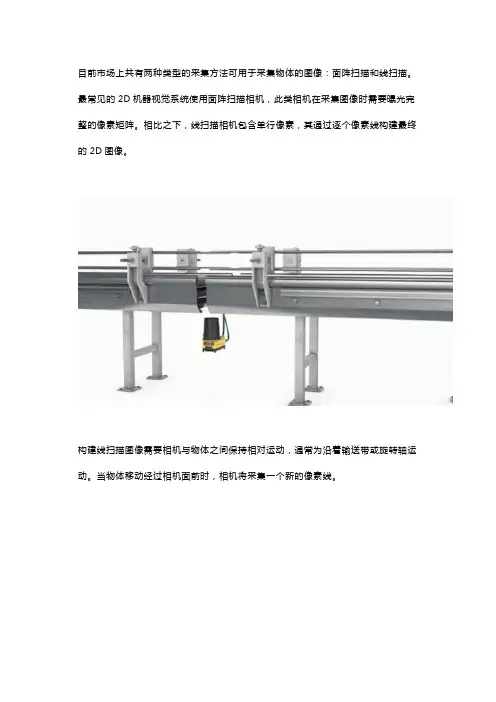

目前市场上共有两种类型的采集方法可用于采集物体的图像：面阵扫描和线扫描。

最常见的2D机器视觉系统使用面阵扫描相机，此类相机在采集图像时需要曝光完整的像素矩阵。

相比之下，线扫描相机包含单行像素，其通过逐个像素线构建最终的2D图像。

构建线扫描图像需要相机与物体之间保持相对运动，通常为沿着输送带或旋转轴运动。

当物体移动经过相机面前时，相机将采集一个新的像素线。

视觉处理器或图像采集卡上的软件将存储每个像素线，然后将像素数据重新构建为最终的2D图像。

这种独特的图像采集过程擅长于采集输送带上快速移动的离散元件的图像，检测柱形物体的所有侧面，以及构建超大物体的图像。

文件扫描仪、复印机和传真机等将文件扫描到存储器中的商用设备采用线扫描技术，制造和物流领域的生产线和分销线也是如此，它们依靠这种特殊技术快速采集高分辨率图像，用于执行复杂元件的检测。

面阵扫描相机照亮物体，并采集所有曝光的像素以构建图像。

相比之下，线扫描相机点亮并逐个线条采集像素。

由于线扫描成像仪可提供500-8,000像素/线条的分辨率，有些甚至能够跟上67,000个线条/秒的高速线条采集速率，最新一代线扫描相机可提供以前需要一组高分辨率视觉成像仪才能解决的应用所需的所有性能。

这些属性使线扫描相机成为了在连续或离散“卷筒”表面检测应用中采集目标物体图像的理想选择，比如塑料、织物、金属或纸张。

线扫描相机还可以“展开”柱形物体，以采集它们的整个表面区域。

同时，此技术还适用于一些需要高分辨率成像以实现精确测量和缺陷检测的较大物体，比如平板显示器、太阳能电池和汽车零部件。

由于线扫描系统只需查看目标物体的一小部分来采集每个线条，它们无需目标物体提供较大的无遮挡视场。

出于此原因，它们非常适用于视场或安装空间有限的装置。

系统组件线扫描视觉系统可以配置线扫描相机和运行机器视觉软件的PC或视觉控制器，或者作为嵌入式系统提供，其中相机和软件包含在一个封装中。

这两种设置的组件拥有许多共同的元素。

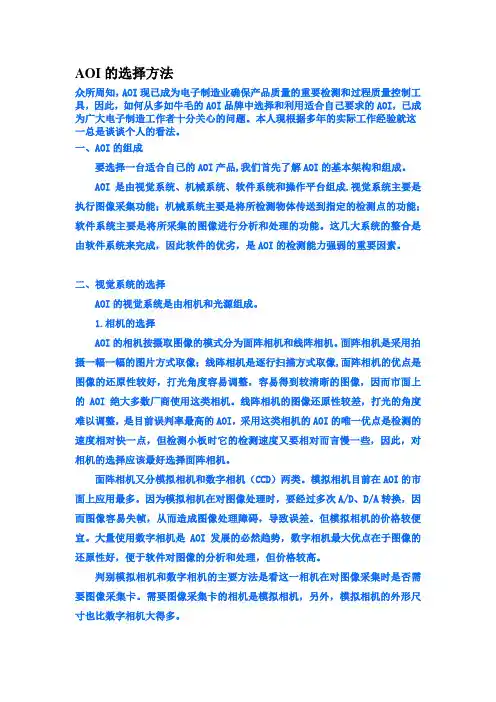

AOI的选择方法众所周知，AOI现已成为电子制造业确保产品质量的重要检测和过程质量控制工具，因此，如何从多如牛毛的AOI品牌中选择和利用适合自己要求的AOI，已成为广大电子制造工作者十分关心的问题。

本人现根据多年的实际工作经验就这一问题谈谈个人的看法。

一、AOI的组成要选择一台适合自己的AOI产品,我们首先了解AOI的基本架构和组成。

AOI是由视觉系统、机械系统、软件系统和操作平台组成.视觉系统主要是执行图像采集功能；机械系统主要是将所检测物体传送到指定的检测点的功能；软件系统主要是将所采集的图像进行分析和处理的功能。

这几大系统的整合是由软件系统来完成，因此软件的优劣，是AOI的检测能力强弱的重要因素。

二、视觉系统的选择AOI的视觉系统是由相机和光源组成。

1.相机的选择AOI的相机按摄取图像的模式分为面阵相机和线阵相机。

面阵相机是采用拍摄一幅一幅的图片方式取像；线阵相机是逐行扫描方式取像,面阵相机的优点是图像的还原性较好，打光角度容易调整，容易得到较清晰的图像，因而市面上的AOI绝大多数厂商使用这类相机。

线阵相机的图像还原性较差，打光的角度难以调整，是目前误判率最高的AOI，采用这类相机的AOI的唯一优点是检测的速度相对快一点，但检测小板时它的检测速度又要相对而言慢一些，因此，对相机的选择应该最好选择面阵相机。

面阵相机又分模拟相机和数字相机（CCD）两类。

模拟相机目前在AOI的市面上应用最多。

因为模拟相机在对图像处理时，要经过多次A/D、D/A转换，因而图像容易失帧，从而造成图像处理障碍，导致误差。

但模拟相机的价格较便宜。

大量使用数字相机是AOI发展的必然趋势，数字相机最大优点在于图像的还原性好，便于软件对图像的分析和处理，但价格较高。

判别模拟相机和数字相机的主要方法是看这一相机在对图像采集时是否需要图像采集卡。

需要图像采集卡的相机是模拟相机，另外，模拟相机的外形尺寸也比数字相机大得多。

2.光源的选择光源是AOI的眼睛，光源的好坏是决定AOI检测能力强弱的第一步。

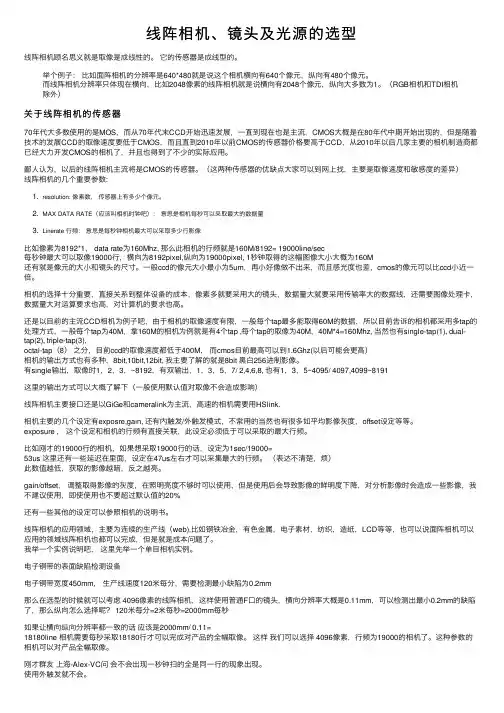

线阵相机、镜头及光源的选型线阵相机顾名思义就是取像是成线性的。

它的传感器是成线型的。

举个例⼦：⽐如⾯阵相机的分辨率是640*480就是说这个相机横向有640个像元，纵向有480个像元。

⽽线阵相机分辨率只体现在横向，⽐如2048像素的线阵相机就是说横向有2048个像元，纵向⼤多数为1。

（RGB相机和TDI相机除外）关于线阵相机的传感器70年代⼤多数使⽤的是MOS，⽽从70年代末CCD开始迅速发展，⼀直到现在也是主流，CMOS⼤概是在80年代中期开始出现的，但是随着技术的发展CCD的取像速度要低于CMOS，⽽且直到2010年以前CMOS的传感器价格要⾼于CCD，从2010年以后⼏家主要的相机制造商都已经⼤⼒开发CMOS的相机了，并且也得到了不少的实际应⽤。

鄙⼈认为，以后的线阵相机主流将是CMOS的传感器。

（这两种传感器的优缺点⼤家可以到⽹上找，主要是取像速度和敏感度的差异）线阵相机的⼏个重要参数:1. resolution: 像素数，传感器上有多少个像元。

2. MAX DATA RATE（应该叫相机时钟吧）：意思是相机每秒可以采取最⼤的数据量3. Linerate ⾏频：意思是每秒钟相机最⼤可以采取多少⾏影像⽐如像素为8192*1， data rate为160Mhz, 那么此相机的⾏频就是160M/8192= 19000line/sec每秒钟最⼤可以取像19000⾏，横向为8192pixel,纵向为19000pixel, 1秒钟取得的这幅图像⼤⼩⼤概为160M还有就是像元的⼤⼩和镜头的尺⼨。

⼀般ccd的像元⼤⼩最⼩为5um，再⼩好像做不出来，⽽且感光度也差，cmos的像元可以⽐ccd⼩近⼀倍。

相机的选择⼗分重要，直接关系到整体设备的成本，像素多就要采⽤⼤的镜头，数据量⼤就要采⽤传输率⼤的数据线，还需要图像处理卡，数据量⼤对运算要求也⾼，对计算机的要求也⾼。

还是以⽬前的主流CCD相机为例⼦吧，由于相机的取像速度有限，⼀般每个tap最多能取得60M的数据，所以⽬前告诉的相机都采⽤多tap的处理⽅式，⼀般每个tap为40M，拿160M的相机为例就是有4个tap ,每个tap的取像为40M，40M*4=160Mhz, 当然也有single-tap(1), dual-tap(2), triple-tap(3),octal-tap（8）之分，⽬前ccd的取像速度都低于400M，⽽cmos⽬前最⾼可以到1.6Ghz(以后可能会更⾼）相机的输出⽅式也有多种，8bit,10bit,12bit, 我主要了解的就是8bit ⿊⽩256进制影像。

一、選擇CCD關鍵參數：1.精度：根据“视野”与“分辨率” 选择CCD。

“视野” 是指CCD在X 和Y 方向上所能覆盖的范围，而“分辨率”是由1 个像素等于多少mm 来确定的。

以下公式表示了它们的关系。

分辨率= Y 方向的视野(mm) / CCD 在Y 方向上的像素数2.視野：是指CCD 在X 和Y 方向上所能覆盖的范围3.工作距離：WD(工作距离= 镜头顶端与工件之间的距离) 、4.景深：確定產品是靜止的，還是運動的，或者是不同的產品會有高度差。

5.安裝空間：如果空間不足。

可以選擇小型ccd 和側視鏡比較合適。

6.傳輸速度：标准速度的31 万像素CCD 以16.0 ms 的速率传输图像。

相同分辨率的高速CCD 具有4.7 ms 的图像传输速度。

在由于高速生产线而需要更快处理时间的检测中，高速CCD 非常有效7.黑白與彩色CCD的選擇：应根据需要检测什么类型的瑕疵来选择彩色或黑白CCD。

难以与背景区分的瑕疵可能需要使用彩色CCD。

8.軟件調試：光源選擇步驟：一.根据目标材料、形状和应用，从以下三种类型中选择合适的照射方向：镜面反射、漫反射和透射。

(1)镜面反射光从目标上直接反射回CCD。

这种照明在检测玻璃基板等高反射性工件时非常有效。

（2）漫反射光在目标表面反射时向许多方向散射。

这种照明方法在通过反射性包装检测工件时非常有效。

（3）透射从目标背后发出光线，CCD 接收透射的轮廓。

这种方法通常在尺寸检测中使用二. 确定合适的型状一旦根据类型（镜面反射型、漫反射型、透射型）选择了照明方法，即可根据要检测的工件、检测工件的背景及其周围环境选择型号。

按照明类型分类的典型照明设备镜面反射型同轴照明环形照明条形照漫反射型低角度照明环形照明条形照明透射型面照明棒形照明-鏡面反射型的照明最佳旋轉是同軸照明，條件如下：1照明在玻璃表面上反射。

2需要增强玻璃板和背景之间的差异。

3最好对工件实施垂直照明。

4可在目标上方提供一定的空间。

机器视觉硬件选型一、光源选型光源主要有两种作用。

第一：使被观察的特征与背景之间产生最大的对比度，从而让特征突出、易于区分；第二：是保持足够的亮度，排除外界光的干扰，保证取图的稳定性。

选择光源时考虑以下两方：光源的颜色：物体呈现某种颜色，是因为其反射了对应的光谱。

拍摄物体时若想将某种颜色变成白色，就使用与该颜色相同或相似的光源（波长相同或接近）；若想拍成黑色，就使用与目标颜色波长差较大的光源。

假如背景为蓝色，检测器械为白色，需要把背景拍成黑色，所以选择红色光源。

红色LED不但寿命长、性能稳定、价格低廉，而且更重要的是其波长更接近传感器的灵敏度峰值。

光源的形状：机器视觉常用的光源有环形光源、条形光源、背光源、同轴光源等，考虑到机构安装的方便性和光照需要均匀照射。

二、相机选型工业相机按成像色彩划分可分为黑白相机和彩色相机；按扫描方式可分为线阵相机和面阵相机；按芯片类型可分为CCD相机和CMOS 相机等。

相机选型首先应该根据项目需求，确定如下几个问题：确定检测产品的精度要求；确定相机要看的视野大小；确定被检测物体的速度；确定是动态检测还是静态检测。

其次是确定相机硬件类型，选择相机数据传输接口：1394、Gige(千兆网）、USB，camera link。

再根据与镜头的搭配，选择合适的相机芯片尺寸（镜头的最大兼容芯片尺寸大于等于相机的芯片尺寸）和与镜头的接口类型（C或CS）。

视觉系统硬件的误差不可避免，一般都保证在1~2个像素之间的误差，所以通过计算公式：精度=视野（长或宽）÷相机像素（长或宽）。

例如假设视野为100×60，精度要求0.1，考虑到硬件误差，一般选型时把精度做到0.05，那么相机长边的像素=100÷0.05=2000，短边像素60÷0.05=1200，因此只需要理论分辨率大于或等于2000×1200像素的相机，就可以满足需求。

三、镜头的选型是否需要用远心镜头？在精密尺寸测量时，一般考虑远心镜头。

一般来说，我们选择纹影系统时最重要的问题通常是：*我们想要观察的区域有多大？*我们希望看到的速度有多快？*我们可以在我们想要观察的区域后面放置显示系统吗？*预期的运营商知识渊博，经验丰富吗？*测量需要有多灵敏？我们在选择纹影系统时可依据以下因素作为参考：1.尺寸尺寸问题是在应用中实用的纹影系统类型的主要决定因素。

由于所需的大镜子的成本和安装复杂性，建立直径大于1英尺（约30cm）的经典系统是很少实际的。

在许多情况下，直径超过6英寸（~15厘米）的系统可能比它的价值更麻烦，但对于几英寸（10厘米以下）的非常小的区域，它们通常是最好的解决方案。

使用我们的专利数字聚焦纹影技术，使用现成的数字显示系统，可轻松容纳中等大小的纹影观察区域，直径约3英尺（约1米）。

直径大于3英尺（1米）的大面积纹影系统通常必须是投影聚焦系统，其将图案投射到逆向反射屏幕（传统的投影仪屏幕或逆向反射面板）上。

虽然有效观看区域约占总屏幕尺寸的50-75％，但它们可以按照最大的实际投影屏幕进行放大。

Spectabit提供两种主要类型的投影系统，一种模拟投影系统，体积更大，需要更灵敏的对准，以及更便宜但通常稍微不那么敏感的数字投影系统。

对于大型户外探测器应用，例如观察飞行中的飞机，唯一现实的选择通常是面向背景的纹影（BOS）系统，包括我们的日面边缘纹影技术。

这些相对于经典和聚焦纹影系统通常具有低灵敏度，除非背景具有特别高的对比度（如日面边缘纹影），但它们可用于可视化强烈的纹影特征，例如冲击波。

BOS通常需要存在某种纹理背景。

2.速度测量的速度要求影响着相机的类型和照明系统的类型。

为了捕获诸如枪械放电之类的高速事件，相机曝光必须短，以防止画面模糊并且照明必须相应地明亮。

在BOS和投影聚焦纹影中，对于小于毫秒范围的曝光，可能难以获得所需的光照水平，尽管由于太阳的亮度，日面边缘纹影可以用于微秒曝光。

还应该考虑是否需要多帧（视频）或单拍图像。
