半导体工艺与制造技术习题答案(第四章 离子注入)

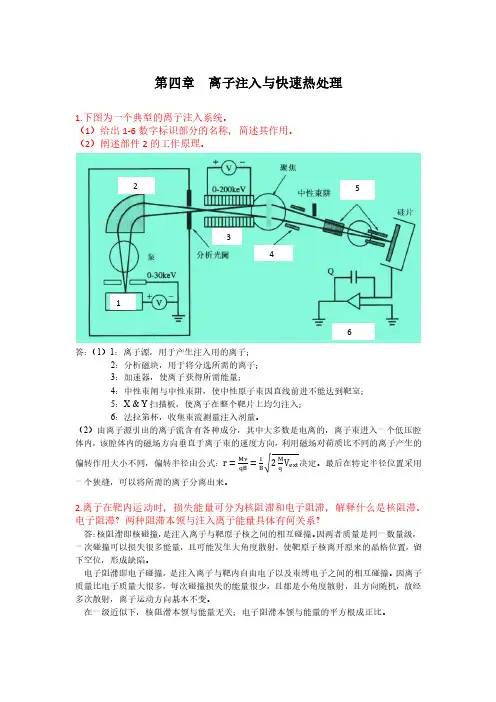

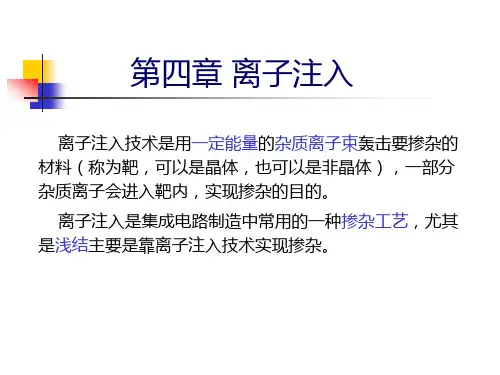

第四章 离子注入与快速热处理1.下图为一个典型的离子注入系统。

（1）给出1-6数字标识部分的名称，简述其作用。

（2）阐述部件2的工作原理。

答：（1）1：离子源，用于产生注入用的离子；2：分析磁块，用于将分选所需的离子；3：加速器，使离子获得所需能量；4：中性束闸与中性束阱，使中性原子束因直线前进不能达到靶室； 5：X & Y 扫描板，使离子在整个靶片上均匀注入；6：法拉第杯，收集束流测量注入剂量。

（2）由离子源引出的离子流含有各种成分，其中大多数是电离的，离子束进入一个低压腔体内，该腔体内的磁场方向垂直于离子束的速度方向，利用磁场对荷质比不同的离子产生的偏转作用大小不同，偏转半径由公式：决定。

最后在特定半径位置采用一个狭缝，可以将所需的离子分离出来。

2.离子在靶内运动时，损失能量可分为核阻滞和电子阻滞，解释什么是核阻滞、电子阻滞？两种阻滞本领与注入离子能量具体有何关系？答：核阻滞即核碰撞，是注入离子与靶原子核之间的相互碰撞。

因两者质量是同一数量级，一次碰撞可以损失很多能量，且可能发生大角度散射，使靶原子核离开原来的晶格位置，留下空位，形成缺陷。

电子阻滞即电子碰撞，是注入离子与靶内自由电子以及束缚电子之间的相互碰撞。

因离子质量比电子质量大很多，每次碰撞损失的能量很少，且都是小角度散射，且方向随机，故经多次散射，离子运动方向基本不变。

在一级近似下，核阻滞本领与能量无关；电子阻滞本领与能量的平方根成正比。

1 2 3 4 563.什么是离子注入横向效应？同等能量注入时，As和B哪种横向效应更大？为什么？答：离子注入的横向效应是指，注入过程中，除了垂直方向外，离子还向横向掩膜下部分进行移动，导致实际注入区域大于掩膜窗口的效应。

B的横向效应更大，因为在能量一定的情况下，轻离子比重离子的射程要深且标准差更大。

4.热退火用于消除离子注入造成的损伤，温度要低于杂质热扩散的温度，然而，杂质纵向分布仍会出现高斯展宽与拖尾现象，解释其原因。

精心整理1.分别简述RVD和GILD的原理，它们的优缺点及应用方向。

快速气相掺杂(RVD,RapidVapor-phaseDoping)利用快速热处理过程(RTP)将处在掺杂剂气氛中的硅片快速均匀地加热至所需要的温度，同时掺杂剂发生反应产生杂质原子，杂质原子直接从气态转变为被硅表面吸附的固态，然后进行固相扩散，完成掺杂目的。

同普通扩散炉中的掺杂不同，快速气相掺杂在硅片表面上并未形成含有杂质的玻璃层；同离子注入相比(特别是在浅结的应用上)，RVD技术的潜在优势是：它并不受注入所带来的一些效应的影响；对于选择扩散来说，采用快速气相掺杂工艺仍需要掩膜。

另外，快速气相掺杂仍然要在较高的温度下完成。

杂质分布是非理想的指数形式，类似固态扩散，其峰值处于表面处。

气体浸没激光掺杂(GILD:GasImmersionLaserDoping)用准分子激光器(308nm)产生高能量密度(0.5—2.0J/cm2)的短脉冲(20-100ns)激光，照射处于气态源中的硅表面；硅表面因吸收能量而变为液体层；同时层内。

不会发生2.(1).(2).(3).(4).操作上要十分小心。

3.化阻滞扩散的机理。

①交换式：两相邻原子由于有足够高的能量，互相交换位置。

②空位式：由于有晶格空位，相邻原子能移动过来。

③填隙式：在空隙中的原子挤开晶格原子后占据其位，被挤出的原子再去挤出其他原子。

④在空隙中的原子在晶体的原子间隙中快速移动一段距离后，最终或占据空位，或挤出晶格上原子占据其位以上几种形式主要分成两大类：①替位式扩散；②填隙式扩散。

替位式扩散如果替位杂质的近邻没有空位．则替位杂质要运动到近邻晶格位置上，就必须通过互相换位才能实现。

这种换位会引起周围晶格发生很大的畸变，需要相当大的能量，因此只有当替位杂质的近邻晶格上出现空位，替位式扩散才比较容易发生。

填隙型扩散?挤出机制：杂质在运动过程中“踢出”晶格位置上的硅原子进入晶格位置，成为替位杂质，被“踢出”硅原子变为间隙原子；Frank-Turnbull机制：也可能被“踢出”的杂质以间隙方式进行扩散运动。

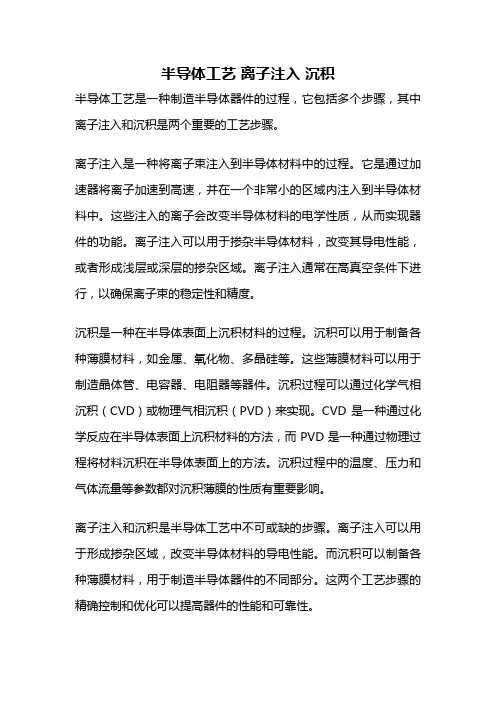

半导体工艺离子注入沉积半导体工艺是一种制造半导体器件的过程，它包括多个步骤，其中离子注入和沉积是两个重要的工艺步骤。

离子注入是一种将离子束注入到半导体材料中的过程。

它是通过加速器将离子加速到高速，并在一个非常小的区域内注入到半导体材料中。

这些注入的离子会改变半导体材料的电学性质，从而实现器件的功能。

离子注入可以用于掺杂半导体材料，改变其导电性能，或者形成浅层或深层的掺杂区域。

离子注入通常在高真空条件下进行，以确保离子束的稳定性和精度。

沉积是一种在半导体表面上沉积材料的过程。

沉积可以用于制备各种薄膜材料，如金属、氧化物、多晶硅等。

这些薄膜材料可以用于制造晶体管、电容器、电阻器等器件。

沉积过程可以通过化学气相沉积（CVD）或物理气相沉积（PVD）来实现。

CVD是一种通过化学反应在半导体表面上沉积材料的方法，而PVD是一种通过物理过程将材料沉积在半导体表面上的方法。

沉积过程中的温度、压力和气体流量等参数都对沉积薄膜的性质有重要影响。

离子注入和沉积是半导体工艺中不可或缺的步骤。

离子注入可以用于形成掺杂区域，改变半导体材料的导电性能。

而沉积可以制备各种薄膜材料，用于制造半导体器件的不同部分。

这两个工艺步骤的精确控制和优化可以提高器件的性能和可靠性。

在离子注入和沉积过程中，需要考虑多个因素来实现最佳的工艺结果。

首先，离子注入过程中需要选择合适的离子种类和能量，以达到所需的掺杂浓度和深度。

其次，沉积过程中需要选择合适的沉积条件，如温度、压力和气体流量，以获得均匀且致密的薄膜。

同时，需要注意控制沉积速率和薄膜厚度，以满足器件的要求。

离子注入和沉积是半导体工艺中的两个重要步骤，它们在制造半导体器件中起着关键的作用。

离子注入可以改变半导体材料的电学性质，而沉积可以制备各种薄膜材料。

通过优化这两个工艺步骤，可以提高器件的性能和可靠性，推动半导体技术的发展。

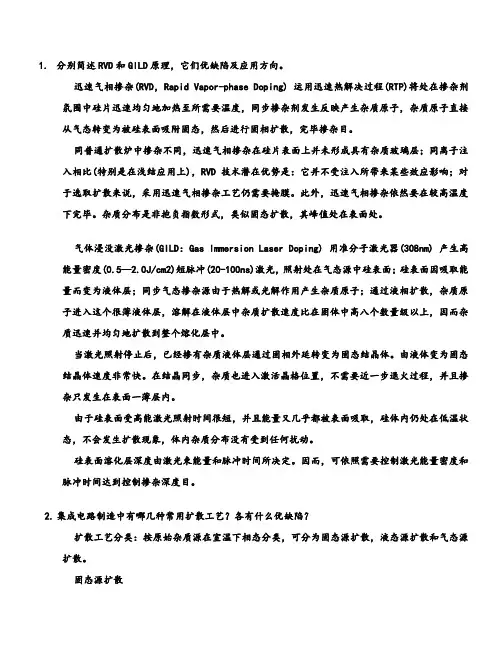

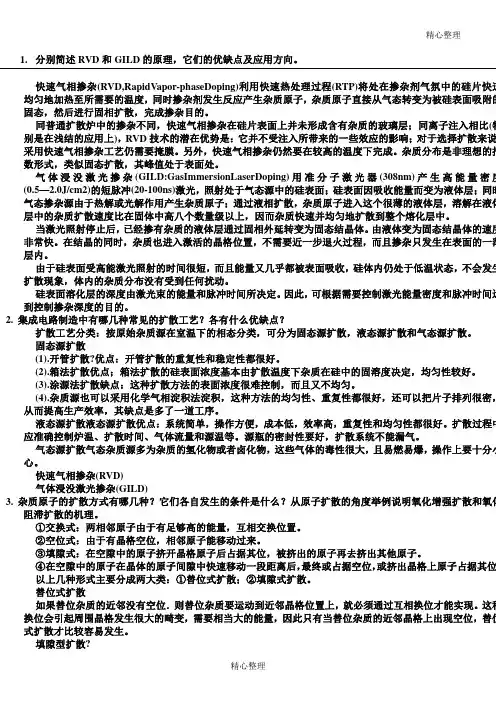

1.分别简述RVD和GILD的原理，它们的优缺点及应用方向。

快速气相掺杂(RVD, Rapid Vapor-phase Doping) 利用快速热处理过程(RTP)将处在掺杂剂气氛中的硅片快速均匀地加热至所需要的温度，同时掺杂剂发生反应产生杂质原子，杂质原子直接从气态转变为被硅表面吸附的固态，然后进行固相扩散，完成掺杂目的。

同普通扩散炉中的掺杂不同，快速气相掺杂在硅片表面上并未形成含有杂质的玻璃层；同离子注入相比(特别是在浅结的应用上)，RVD技术的潜在优势是：它并不受注入所带来的一些效应的影响；对于选择扩散来说，采用快速气相掺杂工艺仍需要掩膜。

另外，快速气相掺杂仍然要在较高的温度下完成。

杂质分布是非理想的指数形式，类似固态扩散，其峰值处于表面处。

气体浸没激光掺杂(GILD: Gas Immersion Laser Doping) 用准分子激光器(308nm) 产生高能量密度(0.5—2.0J/cm2)的短脉冲(20-100ns)激光，照射处于气态源中的硅表面；硅表面因吸收能量而变为液体层；同时气态掺杂源由于热解或光解作用产生杂质原子；通过液相扩散，杂质原子进入这个很薄的液体层，溶解在液体层中的杂质扩散速度比在固体中高八个数量级以上，因而杂质快速并均匀地扩散到整个熔化层中。

当激光照射停止后，已经掺有杂质的液体层通过固相外延转变为固态结晶体。

由液体变为固态结晶体的速度非常快。

在结晶的同时，杂质也进入激活的晶格位置，不需要近一步退火过程，而且掺杂只发生在表面的一薄层内。

由于硅表面受高能激光照射的时间很短，而且能量又几乎都被表面吸收，硅体内仍处于低温状态，不会发生扩散现象，体内的杂质分布没有受到任何扰动。

硅表面溶化层的深度由激光束的能量和脉冲时间所决定。

因此，可根据需要控制激光能量密度和脉冲时间达到控制掺杂深度的目的。

2.集成电路制造中有哪几种常见的扩散工艺？各有什么优缺点？扩散工艺分类：按原始杂质源在室温下的相态分类，可分为固态源扩散，液态源扩散和气态源扩散。

1.分别简述RVD和GILD原理，它们优缺陷及应用方向。

迅速气相掺杂(RVD，Rapid Vapor-phase Doping) 运用迅速热解决过程(RTP)将处在掺杂剂氛围中硅片迅速均匀地加热至所需要温度，同步掺杂剂发生反映产生杂质原子，杂质原子直接从气态转变为被硅表面吸附固态，然后进行固相扩散，完毕掺杂目。

同普通扩散炉中掺杂不同，迅速气相掺杂在硅片表面上并未形成具有杂质玻璃层；同离子注入相比(特别是在浅结应用上)，RVD技术潜在优势是：它并不受注入所带来某些效应影响；对于选取扩散来说，采用迅速气相掺杂工艺仍需要掩膜。

此外，迅速气相掺杂依然要在较高温度下完毕。

杂质分布是非抱负指数形式，类似固态扩散，其峰值处在表面处。

气体浸没激光掺杂(GILD：Gas Immersion Laser Doping) 用准分子激光器(308nm) 产生高能量密度(0.5—2.0J/cm2)短脉冲(20-100ns)激光，照射处在气态源中硅表面；硅表面因吸取能量而变为液体层；同步气态掺杂源由于热解或光解作用产生杂质原子；通过液相扩散，杂质原子进入这个很薄液体层，溶解在液体层中杂质扩散速度比在固体中高八个数量级以上，因而杂质迅速并均匀地扩散到整个熔化层中。

当激光照射停止后，已经掺有杂质液体层通过固相外延转变为固态结晶体。

由液体变为固态结晶体速度非常快。

在结晶同步，杂质也进入激活晶格位置，不需要近一步退火过程，并且掺杂只发生在表面一薄层内。

由于硅表面受高能激光照射时间很短，并且能量又几乎都被表面吸取，硅体内仍处在低温状态，不会发生扩散现象，体内杂质分布没有受到任何扰动。

硅表面溶化层深度由激光束能量和脉冲时间所决定。

因而，可依照需要控制激光能量密度和脉冲时间达到控制掺杂深度目。

2.集成电路制造中有哪几种常用扩散工艺？各有什么优缺陷？扩散工艺分类：按原始杂质源在室温下相态分类，可分为固态源扩散，液态源扩散和气态源扩散。

固态源扩散(1). 开管扩散长处：开管扩散重复性和稳定性都较好。

4-5章1.为什么集成电路芯片制造需要用单晶硅材料?因为非晶态和多晶态，从晶粒边界散射的电子会会严重影响PN节的特性。

2.在一个立方体上画出<100>和<111>平面。

3.在集成电路工业中，硅晶圆比其他半导体晶圆普遍使用的原因是什么?1.硅是地球上最丰富的元素之一2.硅晶圆能够再热氧化的过程中生长一层二氧化硅3.硅材料具有较大的能隙，所以能承受较高的工作温度和较大的杂质掺杂范围4.哪种化学药品用于将MGS纯化成EGS?说明其安全性与危险性。

HCL和氢气5. CZ法提拉单晶的工艺流程是什么?为什么CZ法提拉的晶圆比悬浮区熔法提拉的单晶有较高的氧浓度?1.将高纯度的电子级硅材料放入缓慢转动的石英坩埚中在1415C熔化（硅的熔点是1414C）2.将一个安装在慢速转动夹具上的单晶硅籽晶棒缓慢降低高度，溶解在熔融硅中3.将单晶硅籽晶缓慢拉出就可以把熔融的硅拉出来，使其沿着籽晶的晶体方向凝固。

CZ法提拉的单晶硅棒总是有微量的氧和碳杂质，这是由于坩埚本身的材料引起的。

而悬浮区熔法处理的时候不接触坩埚。

6.说明外延工艺的目的。

外延层能够在低阻衬底上形成一个高阻层，这样可以提高双载流子晶体管bipolar transistor的性能外延层也可以增强动态随机存储DRAM和互补金属氧化物半导体CMOS的性能。

双载流子晶体管需要外延层在硅的深部形成重掺杂深埋层。

外延层能够提供与衬底晶圆不同的物理特性。

7.什么是自掺杂效应?如何避免?8.列出三种外延硅的原材料。

SIH4SIH2CL2SIHCL3掺杂AsH3、PH3、B2H69.列出常用的三种外延硅掺杂物，并说明掺杂气体的安全性。

掺杂AsH3、PH3、B2H6三种氢化物都有剧毒、易燃和易爆炸10.单晶硅外延反应器优于批量外延系统的优点是什么?有较高的外延层生长速率和较高的可靠性，重复性，能够在大气压和低压下沉积高质量、低成本的薄膜。

11.键合SOI技术需要哪种离子注人? SIMOX注氧隔离SOI晶圆需要哪种离子注人?氢离子氧离子键合SOI的主要优势在于成本12.解释为什么大多数IC制造商使用局部应变strain技术代替应变硅技术制造MOSFET?因为只有MOSFET的栅极氧化层下方的沟道需要应变，因此没有必要对整个晶片进行应变，13.大多数IC制造商将具有局部应变的体硅晶圆用于先进IC芯片制造，而且使用混合定位技术，请解释原因是什么?在PMOS和NMOS上分别实现压应变和拉应变，用于提高P沟道的空穴迁移率和N沟道的电子迁移率。

1、问答题热退火用于消除离子注入造成的损伤，温度要低于杂质热扩散的温度，然而，杂质纵向分布仍会出现高斯展宽与拖尾现象，解释其原因。

2、问答题什么是扩散效应？什么是自掺杂效应？这两个效应使得衬底/外延界面杂质分布有怎样的变化？3、问答题说明SiO2的结构和性质，并简述结晶型SiO2和无定形SiO2的区别。

4、问答题从寄生电阻和电容、电迁移两方面说明后道工艺中（Back-End-Of-Line，BEOL）采用铜（Cu）互连和低介电常数（low-k）材料的必要性。

5、问答题写出菲克第一定律和第二定律的表达式，并解释其含义。

6、问答题说明影响氧化速率的因素。

7、问答题CVD淀积过程中两个主要的限制步骤是什么？它们分别在什么情况下会支配整个淀积速率？8、问答题假设进行一次受固溶度限制的预淀积扩散，从掺杂玻璃源引入的杂质总剂量为Qcm-2。

9、问答题什么是溅射产额，其影响因素有哪些？简述这些因素对溅射产额产生的影响。

10、问答题以P2O2为例说明SiO2的掩蔽过程。

11、问答题简述杂质在SiO2的存在形式及如何调节SiO2的物理性质。

12、问答题什么是离子注入的横向效应？同等能量注入时，As和B哪种横向效应更大？为什么？13、问答题简述BOE（或BHF）刻蚀SiO2的原理。

14、问答题简述在热氧化过程中杂质再分布的四种可能情况。

15、问答题下图为直流等离子放电的I-V曲线，请分别写出a-g 各段的名称。

可用作半导体制造工艺中离子轰击的是其中哪一段？试解释其工作原理。

16、问答题简述电子束光刻的光栅扫描方法和矢量扫描方法有何区别。

17、问答题典型的光刻工艺主要有哪几步？简述各步骤的作用。

18、问答题简述RTP设备的工作原理，相对于传统高温炉管它有什么优势？19、问答题简述RTP在集成电路制造中的常见应用。

20、问答题简述几种典型真空泵的工作原理。

21、问答题影响外延薄膜的生长速度的因素有哪些？22、问答题下图是硅烷反应淀积多晶硅的过程，写出发生反应的方程式，并简述其中1～5各步的含义。

半导体芯片制造工：半导体制造技术考试答案考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、问答题热退火用于消除离子注入造成的损伤，温度要低于杂质热扩散的温度，然而，杂质纵向分布仍会出现高斯展宽与拖尾现象，解释其原因。

本题答案： 2、问答题什么是扩散效应？什么是自掺杂效应？这两个效应使得衬底/外延界面杂质分布有怎样的变化？ 本题答案： 3、问答题说明SiO2的结构和性质，并简述结晶型SiO2和无定形SiO2的区别。

本题答案： 4、问答题从寄生电阻和电容、电迁移两方面说明后道工艺中（Back-End-Of-Line ，BEOL ）采用铜（Cu ）互连和低介电常数（low-k ）材料的必要性。

本题答案： 5、问答题写出菲克第一定律和第二定律的表达式，并解释其含义。

本题答案： 6、问答题说明影响氧化速率的因素。

本题答案：姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------7、问答题CVD淀积过程中两个主要的限制步骤是什么？它们分别在什么情况下会支配整个淀积速率？本题答案：8、问答题假设进行一次受固溶度限制的预淀积扩散，从掺杂玻璃源引入的杂质总剂量为Qcm-2。

本题答案：9、问答题什么是溅射产额，其影响因素有哪些？简述这些因素对溅射产额产生的影响。

本题答案：10、问答题以P2O2为例说明SiO2的掩蔽过程。

本题答案：11、问答题简述杂质在SiO2的存在形式及如何调节SiO2的物理性质。

本题答案：12、问答题什么是离子注入的横向效应？同等能量注入时，As和B哪种横向效应更大？为什么？本题答案：13、问答题简述BOE（或BHF）刻蚀SiO2的原理。

第四章氧化1.简述几种常用的氧化方法及其特点。

答：（1）干氧氧化在高温下，氧气与硅反应生成SiO2，其反应为干氧氧化的生成的SiO2结构致密、干燥、均匀性和重复性好，掩蔽能力强，与光刻胶粘附性好，然而干氧氧化法的生长速率慢，所以经常同湿氧氧化方法相结合生长SiO2。

（2）水汽氧化在高温下，硅与高纯水产生的蒸汽反应生成SiO2，其反应为：产生的分子沿界面或者以扩散方式通过层散离。

因为水比氧在中有更高的扩散系数和大得多的溶解度，所以水汽氧化的速率一般比较高。

（3）湿氧氧化湿氧氧化的氧化剂是通过高纯水的氧气，高纯水一般被加热到95左右。

通过高纯水的氧气携带一定水蒸气，所以湿氧氧化的氧化剂既含有氧，又含有水汽。

因此，的生长速率介于干氧和水汽氧化之间，与氧气流量、水汽的含量有着密切的关系。

（4）氢氧合成氧化采用高温合成技术进行水汽氧化，在这种氧化系统中，氧化剂是由纯氢和纯氧直接反应生成的水汽，可在很宽的范围内变化的压力。

（5）快速热氧化使用快速热氧化设备进行氧化，用于制造非常薄（<30埃）的氧化层。

2.说明的结构和性质，并简述结晶型和无定型的区别。

答：的中心是Si原子，四个顶点是O原子，顶角上的4个O原子正好与Si原子的4个价电子形成共价键，相邻的Si-O四面体是靠Si-O-Si键桥连接。

其密度一般为2.20g/,熔点1700左右，折射率为波长的函数，密度较大则折射率较大，化学性质十分稳定，室温下只与HF发生反应。

结晶型由Si-O四面体在空间规则排列构成，每个顶角的O原子与两个相邻四面体中心的Si原子形成共价键，Si-O-Si键桥的角度为144；无定型的Si-O四面体的空间排列没有规律，Si-O-Si键桥的角度不固定，在110之间，平均值.相比之下，无定型网络疏松，不均匀，有孔洞。

3.以为例说明的掩蔽过程。

答：当与接触时，就转变为含磷的玻璃体（PSG），其变化过程如图所示。

（a）扩散刚开始，只有靠近表面的转变为含磷的玻璃体；（b）随着扩散的进行，大部分层转变为含磷的玻璃体；（c）整个层都转变为含磷的玻璃体；（d）在层完全转变为玻璃体后，又经过一定时间，层保护的硅中磷已经扩进一定深度。
