哈工大机械原理大作业31题

Harbin Institute of Technology机械原理大作业设计说明书（一）课程名称：机械原理设计题目：连杆运动分析（16）院系：能源科学与工程学院班级：1102201设计者：学号：指导教师：赵永强唐德威设计时间：2013年6月8 日哈尔滨工业大学1 连杆机构运动分析题目16：如图所示机构，已知机构各构件的尺寸为AC l =CE l =100mm ，BC l =CD l =200mm ，90BCD ∠=，构件1的角速度为10/rad s ，试求构件5的角位移、角速度和角加速度，并对计算结果进行分析。

2 分析过程2.1 建立坐标系建立以点E 为原点的固定平面直角坐标系x-E-y,如图所示：图2 机构坐标系2.2结构分析将构件BCD 分为杆3和杆4。

该机构由2个Ⅰ级杆组RR （杆1和杆5）和两个Ⅱ级杆组RRP （杆3、杆4和滑块B 、D ）。

其中原动件为杆1。

现将杆组分为如下两部分：图1 机构运动简图RRPRR图3 各级杆组2.3 建立数学模型2.3.1构件1、2、3的分析原动件杆1的转角：1θ=0—360。

原动件杆1的角速度：1ω=.1θ=10/rad s原动件杆1的角加速度：..1αθ==0运动副A 的坐标：0200A A x y mm =⎫⎬=⎭运动副A 的速度及加速度都为零。

构件1为BC （RRP Ⅱ级杆组）上滑块B 的导路 滑块B 的位置为：132cos cos B A C x x s x l θθ=+=+ 132sin sin B A C y y s x l θθ=+=+消去s,得：212arcsinA l θθ=+式中：011()sin ()cos C A C A A x x y y θθ=---构件3的角速度i ω和滑块B 沿导路的移动速度D υ：.211213(Q sin Q cos )/Q ωϕθθ==-+ 1322323(Q cos Q sin )/Q D s l l υθθ⋅==-+式中：..11111211321212Q sin ;Q cos ;Q sin sin cos sin l l l θθθθθθθθ=-==+构件3的角加速度和滑块B 沿导路移动的加速度：..241513(Q sin Q cos )/Q αθθθ==-+..4325323(Q cos Q sin )/Q B s l l υθθ==-+式中：122......21142211111Q cos sin cos 2sin l l l s θθθθθθθθ=---- 122......21152211111Q sin cos sin 2cos l l l s θθθθθθθθ=+-+2.3.2 构件3,4,5的分析构件3,4,5,由1个Ⅰ级基本杆组和一个RRP Ⅱ级杆组组成，与构件1,2,3结构相同，只运动分析过程与其相反。

Harbin Institute of Technology机械原理大作业二课程名称：机械原理设计题目：凸轮机构设计院系：能源科学与工程学院班级：1102301设计者：刘平成学号：1110200724指导教师：唐德威设计时间：2013年6月7日凸轮机构设计1．设计题目(1) 凸轮机构运动简图：(2)凸轮机构的原始参数表2-1.凸轮机构原始参数 序号 升程（mm ）升程运动角 升程运动规律升程许用压力角20 110 120° 正弦加速度35°回程运动角回程运动规律 回程许用压力角 远休止角近休止角 90°正弦加速度 65°90°60°（二）凸轮运动方程及相关图像、程序凸轮推杆升程、回程运动方程及推杆位移、速度、加速度线图： ○1 凸轮推杆升程、回程方程 πϕπϕϕs)650(πϕ≤≤140)(2=ϕs 511()69πφπ≤≤pi))*5708)/(23.2289)/1.-(sin(2+57083.2289)/1.-(-140(1)(3ϕπϕϕ=s1116()99πφπ≤≤)2914(πϕπ≤≤ 0)(4=ϕs ○2速度方程/2.0944;/2.09440))cos(2-140(1)(1πϕϕ=v 16(2)9πφπ≤≤ 0)(2=ϕv 511()69πφπ≤≤ 708;5708))/1.53.2289)/1.-(cos(2-140(1)(3ϕπϕ=v 1116()99πφπ≤≤ 0)(4=ϕv 16(2)9πφπ≤≤○3加速度方程 .0944^2;/2.0944)/2sin(2280)(1πϕπϕ=a )650(πϕ≤≤0)(2=ϕa 511()69πφπ≤≤08^25708)/1.573.2289)/1.-(sin(2280)(3ϕππϕ=a 1116()99πφπ≤≤ 0)(4=ϕa 16(2)9πφπ≤≤推杆位移、速度、加速度线图matlab编程clear,clcpu=0*pi/180:0.0001:120*pi/180; %升程运动角范围pf=120*pi/180:0.0001:210*pi/180; %远休止角范围pd=210*pi/180:0.0001:300*pi/180; %回程运动角范围pn=300*pi/180:0.0001:2*pi; %近休止角范围h=110e-3; %升程w=10; %凸轮角速度p0=120*pi/180; %升程运动角p01=90*pi/180; %回程运动角ps=90*pi/180; %远休止角%----------推程-----------------------------------------su=h.*(pu./p0-sin(2.*pi.*pu./p0)/(2*pi)); %推杆位移vu=h*w/p0*(1-cos(2*pi*pu./p0)); %推程速度au=2*pi*h*w^2/p0^2*sin(2*pi*pu./p0); %推程加速度%------------远休止----------------------------nf=size(pf);sf=h*ones(nf); %推杆位移vf=zeros(nf); %推程速度af=zeros(nf); %推程加速度%---------------回程------------------------------T=pd-(p0+ps);sd=h/2*(1+cos(pi/p01*T)); %回程位移vd=-pi*h*w/(2*p01)*sin(pi/p01*T); %回程速度ad=-pi^2*h*w^2/(2*p01^2)*cos(pi/p01*T); %回程加速度%--------------------近休止---------------------------------nn=size(pn);sn=zeros(nn); %推杆位移vn=zeros(nn); %推程速度an=zeros(nn); % 推程加速度%------画出推杆位移、速度、加速度线图---------------p=[pu,pf,pd,pn];s=[su,sf,sd,sn];subplot(2,3,1),hold onplot(p,s*1e3,'linewidth',2),xlabel('\phi/rad'),ylabel('s/mm'),grid on,title('推杆位移'),axis([0,2*pi,1.1*min(s)*1e3,1.1*max(s)*1e3]) subplot(2,3,2) v=[vu,vf,vd,vn];plot(p,v,'linewidth',2),xlabel('\phi/rad'),ylabel('v/m/s'),grid on,title('推杆速度'),axis([0,2*pi,1.1*min(v),1.1*max(v)]) subplot(2,3,3) a=[au,af,ad,an];plot(p,a,'linewidth',2),xlabel('\phi/rad'),ylabel('a/m/s^2'),grid on,title('推杆加速度'),axis([0,2*pi,1.1*min(a),1.1*max(a)]) hold off（三）凸轮机构s d ds-ϕ图像及程序代码 %--------------------求ds/d_phi-------------------subplot(2,3,4),plot(v/w*1e3,s*1e3,'linewidth',2),xlabel('ds/d\phi/mm'),ylabel('s/mm'),axis equal,grid on,title('ds/d\phi —s')%---------------------凸轮轴心许用区域--------------------------- alpha_up=35*pi/180; %升程许用压力角 alpha_down=65*pi/180; %回程许用压力角 p1=pi/2-alpha_up; %推程斜率角 p2=alpha_down-pi/2; %回程斜率角 ku=tan(p1); %推程切线斜率 kd=tan(p2); %回程切线斜率 R2=[cos(-p2),-sin(-p2);sin(-p2),cos(-p2)];%推程旋转矩阵 R1=[cos(-p1),-sin(-p1);sin(-p1),cos(-p1)];%推程旋转矩阵 nu=size(pu); for i=1:nu(2)Temp=R1*[vu(i)/w;su(i)];vut(i)=Temp(1); %旋转推程ds/dp-s 曲线 sut(i)=Temp(2); endnd=size(pd); for i=1:nd(2)Temp=R2*[vd(i)/w;sd(i)];vdt(i)=Temp(1); %旋转回程ds/dp-s 曲线 sdt(i)=Temp(2); endfor j=1:nu(2)if sut(j)==min(sut)temu=j; %旋转推程ds/dp-s 曲线后求最低点 end endfor j=1:nd(2)if sdt(j)==min(sdt)temd=j; %旋转回程ds/dp-s曲线后求最低点endendt1=1.2*min(vd/w):0.01:1.2*max(vu/w); %切线定义域t2=min(vd/w)/6:0.01:1.2*max(vu/w);t3=0:0.01:1.2*max(vu/w);s1=ku*(t2-vu(temu)/w)+su(temu); %推程切线s2=kd*(t1-vd(temd)/w)+sd(temd); %回程切线s3=tan(-p1)*t3; %推程起点压力角限制线subplot(2,3,5) %画图hold on,axis equal,grid onplot(v/w*1e3,s*1e3,'linewidth',2)plot(t2*1e3,s1*1e3,'linewidth',1,'color','r')plot(t1*1e3,s2*1e3,'linewidth',1,'color','r')plot(t3*1e3,s3*1e3,'linewidth',1,'color','r')xlabel('ds/d\phi/mm'),ylabel('s/mm'),hold off,title('ds/d\phi—s，轴向许用范围')（四）确定凸轮的基圆半径和偏距、绘制凸轮机圆、偏距圆、理论轮廓曲线---------------画理论廓线图-------------------------e=36e-3;s0=52e-3;r0=sqrt(s0^2+e^2);x=(s0+s).*cos(p)-e.*sin(p);y=(s0+s).*sin(p)+e.*cos(p);x1=r0*cos(p);y1=r0*sin(p);subplot(2,3,6)plot(x*1e3,y*1e3,'linewidth',1),axis equal,grid on,hold on,title('廓线图')plot(x1*1e3,y1*1e3,'linewidth',1,'color','r')%-------------求最小曲率半径-----------------------nx=size(x);nx1=nx(2)-2;dydp=diff(y)./diff(p);%求微分dxdp=diff(x)./diff(p);d2ydp2=diff(dydp)./diff(p(1:nx1+1));d2xdp2=diff(dxdp)./diff(p(1:nx1+1));rho=(dxdp(1:nx1).^2+dydp(1:nx1).^2).^1.5./abs((dxdp(1:nx1).*d2ydp2(1:nx1)-dydp(1:nx1).*d2x dp2(1:nx1)));%理论廓线曲率半径rhomin=min(rho);%最小曲率半径rr=rhomin-3e-3;%----------------实际廓线图----------------X=x(1:nx(2)-1)-rr*dydp./(dxdp.^2+dydp.^2).^0.5;%求实际廓线坐标Y=y(1:nx(2)-1)+rr*dxdp./(dxdp.^2+dydp.^2).^0.5;plot(X*1e3,Y*1e3,'linewidth',2,'color','k')%画实际廓线图Legend('理论廓线','基圆','实际廓线'),axis([1.1*min(x)*1e3,1.1*max(x)*1e3,1.1*min(y)*1e3,1.1*max(y)*1e3])得到基圆半径311mm、偏距36mm。

机械原理大作业（一）作业名称：连杆机构运动分析设计题目： 20院系：英才学院班级： XXXXXXX设计者：邵广斌学号： XXXXXXXXXX指导教师：林琳设计时间： 2013年05月19日哈尔滨工业大学机械设计1.运动分析题目如图所示机构，已知机构各构件的尺寸为150AB mm =，97β=︒，400BC mm =，300CD mm =，320AD mm =，100BE mm =，230EF mm =，400FG mm =，构件1的角速度为110/rad s ω=,试求构件2上点F 的轨迹及构件5上点G 的位移、速度和加速度，并对计算结果进行分析。

2. 机构分析该机构由原动件AB （Ⅰ级杆组）、BCD （RRR Ⅱ级杆组）和FG （RRP Ⅱ级杆组）组成。

3. 建立坐标系如图3，建立以定点A 为原点的平面直角坐标系A-xy 。

图1 运动机构结构图4. 运动分析数学模型4.1 原动件AB原动件AB 的转角： 10~2ψπ= 原动件AB 的角速度：110/rad s ω=原动件AB 的角加速度： 10α= 运动副A 的位置坐标： 0A x = 0A y =运动副A 的速度： 0xA v = 0yA v = 运动副A 的加速度： 0xA a = 0yA a =原动件AB 长度：150AB l mm =运动副B 的位置坐标： 1B A AB x x l cos ψ=+1B A AB y x l sin ψ=+运动副B 的速度： 11 xB xA AB v v l sin ωψ=-11 yB yA AB v v l cos ωψ=+运动副B 的加速度： 2 1111 xBxA AB AB a a l cos l sin ωψαψ=--21111yB yA AB AB a a l sin l cos ωψαψ=-+4.2 RRR Ⅱ级杆组BCD运动副D 的位置坐标： 320D x mm = 0D y = 运动副D 的速度： 0xD v = 0yD v = 运动副D 的加速度： 0xD a = 0yD a = 杆BC 长度： 400BC l mm = 杆CD 长度：300CD l mm =BC 相对于x 轴转角：200ψ=其中02BC D B A l x x =-（） 0 2 BC D B B l y y =-（）2220B B C C l C l D l D =+- 222())(BDD B D B l x x y y =-+- CD 相对于x 轴转角： 3C DC Dy y arctanx x ψ-=-求导可得BC 角速度2ω、角加速度2α以及CD 角速度3ω、角加速度3α。

哈工大机械原理大作业凸轮设计Harb inIn stituteofTech no logy大作业设计说明书课程名称：设计题目：院班学级：机械原理凸轮机构设计1208103系：机械设计制造及其自动化设计指导教师：设计时间：林琳2019425哈尔滨工业大学一、运动分析题目如图所示直动从动件盘形凸轮机构，其原始数据参数见表2-1,。

从表2-1中选择一组凸轮机构原始参数，据此设计该凸轮机构。

二、凸轮运动规律升程运动角（°）90升程运动规律生程许回程运用压力动角角（°）等加等4080减速回程运动规律回程许远休用压力止角角（°）余弦加7040速度近休止角（°）150升程（mm）1501 、升程运动规律（0 /4）位移s=2h（速度v2 /2 4*150*w( /2)A24*150*w A2( /2)人2加速度a2 、升程运动规律(/4 /2)位移s 1502*150( /2 )A2(/2)A2速度v4*60*w( /2 )( /2)A24*60*wA2( /2)A2加速度a3 、回程运动规律(/2 2/2 2 ) 93 位移s 75*{1 cos[ (/2 2 )]}949速度vhw*sin*[ ( /2 2 )]92*4 499加速度aA2hw A2cos[ ( /2 2 )]94 2*(4 )A299根据运动规律做出的曲线以及源代码如图所示位移线图速度线图加速度线图位移线图源代码fl=pi/180;x0=0:fl:pi/4;x1=pi/4:fl:pi/2;x2=pi/2:fl:13*pi/18;x3=13*pi/18:fl:7*pi/6;x4=7*pi/6:fl:2*pi;s0=300*(2*x0/pi)A 2；s1=150-1200*(pi/2-x1).*(pi/2-x1)/(pi.*pi);s2=150+x2*0;s3=75*(1+cos(9/4*(x3-13*pi/18)));s4=x4*0;Plot(x0,s0,x1,s1,'b',x2,s2,'b',x3,s3,'b',x4,s4,'b')axis([070200])title('杆位移线图')xlabel(' 0 (rad)')ylabel('V(mm⑸')gridon速度源代码fl=pi/180;x0=0:fl:pi/4;x1=pi/4:fl:pi/2;x2=pi/2:fl:13*pi/18;x3=13*pi/18: fl:7*pi/6;x4=7*pi/6:fl:2*pi;w=30;v0=600.*w.*x0/(pi/2)A2;v1=600.*w.*(pi/2-x1)/(pi/2)A2;v2=0*x2;v3=-150*30*pi/(2*4*pi/9).*si n(9/4*(x3-13*pi/18));v4=0*x4;Plot(x0,v0,'b',x1,v1,'b',x2,v2,'b',x3,v3,'b',x4,v4,'b')title('推杆速度')xlabel(' 0 (rad)')ylabel('v(mm/s')gridon加速度源代码fl=pi/180;x0=0:fl:pi/4;x1=pi/4:fl:pi/2;x2=pi/2:fl:13*pi/18;x3=13*pi/18: fl:7*pi/6;x4=7*pi/6:fl:2*pi; w=30;a0=600*w.A2/(pi/2).A2+xO*0;a 仁-600*w.A2/(pi/2)A2+x1*0;a2=x2*0; a3=-pi*pi*150*30*30/(2*4*pi/9)A2.*cos(9/4*(x3-13*pi/18));a4=x4*0;Plot(x0,a0,'b',x1,a1,'b',x2,a2,'b',x3,a3,'b',x4,a4,'b')title('推杆加速度')xlabel(' 0 (rad)')ylabel('a(mm/sA2')gridon三、凸轮机构的dss曲线绘制d由凸轮机构位移公式可知4h(/2)A2(0 /4)ds 4*60 ( /2 )( /4 /2)d ( /2)A275*4*s in 9( 13 )( /2 2 /2 2 4 ) 9418999 则其曲线如图所示其源代码如下clcfl=pi/180;x0=0:fl:pi/4;x1=pi/4:fl:pi/2;x2=pi/2:fl:13*pi/18;x3=13*pi/18: fl:7*pi/6;x4=7*pi/6:fl:2*pi;w=30;d0=-600.*x0/(pi/2)A2;d1=-600.*(pi/2-x1)/(pi/2)A2;d2=0*x2;d3=75*4/9.*si n(9/4*(x3-13*pi/18));d4=0*x4;s0=300*(2*x0/pi)A2;s1=150-1200*(pi/2-x1).*(pi/2-x1)/(pi.*pi);s2=150+x2*0;s3=75*(1+cos(9/4*(x3-13*pi/18)));s4=x4*0;Plot(d0,s0,'b',d1,s1,'b',d2,s2,'b',d3,s3,'b',d4,s4,'b')title(' 类速度-位移曲线')xlabel(' 类速度(mm/rad)')ylabel(' 位移(mmm)')gridon四、确定凸轮的基圆半径和偏距以ds/df-s图为基础，可分别作出二条限制线，以这二条线可确定最小基圆半径及所对应的偏距e,在其下方选择一合适点，即可满足压力角的限制条件图像如图所示由图像可知，设置点(50，-100 )为凸轮轴心位置。

连杆机构运动分析说明书院（系）机电工程学院专业机械设计制造及其自动化姓名李乾学号1130810904班号1308109指导教师唐德威、赵永强日期2015年6月20日哈尔滨工业大学机电工程学院2015年6月一、题目如图1所示机构，已知机构各构件的尺寸为l AB=200mm，l BD=700mm，l AC=400mm，l AE=800mm，构件1的角速度为ω1=10rad/s，试求构件2上点D的轨迹及构件5的角位移、角速度和角加速度，并对计算结果进行分析。

（题中构件尺寸满足l BD-l AB<l AE<l BD+l AB)。

图 1 机构运动简图二、建立数学模型分析1.建立坐标系建立以点A为原点的平面直角坐标系A-x，y，如图2所示图 2 建立坐标系2.对机构进行结构分析该机构由Ⅰ级机构AB、两个RPRⅡ级基本杆组BCD、ED组成。

杆组拆分结果如图3、图4、图5所示。

图 3 Ⅰ级杆组AB图 4 RPRⅡ级基本杆组BCD图 5 RPRⅡ级基本组DE3.确定已知参数和求解流程（1）原动件AB（I级杆组）已知原动件1的转角φ=0~360°运动副A的运动参数x A=0y A=0原动件AB的长度l AB = 200mm代入I级杆组子程序，得到运动副B的位置坐标（x B，y B）根据《机械原理》第三版书中第36页的公式推导可知：A，B两点坐标在x轴，y轴上投影，得方程x B = x A+l AB*cosφy B = y A+l AB*sinφ（2）BCD（RPR II级杆组）已知运动副B的位置坐标（x B，y B）运动副C的坐标位置：x C=l AC=400mmy C=0代入RPR II级杆组子程序，求出构件2上D点的位置坐标（x D，y D）根据《机械原理》第三版书中第339页的公式推导可知：当杆件处于图所示位置,即x B>x D并且y B≥y D时,l j杆角位移：φj=arctan B0s+A0C0 A0s−B0C0式中：A0=x B-x DB0=y B-y DC0=l i+l ks=√A02+B02−C02而当x B<x D并且y B≥y D时，φj=arctan B0s+A0C0A0s−B0C0+180o 当x B<x D并且y B<y D时，φj=arctan B0s+A0C0A0s−B0C0+180o 当x B>x D并且y B<y D时，φj=arctan B0s+A0C0A0s−B0C0+360o图 6 RPR II级杆组分析内移动副C的位置：x C=x B-l i sinφjy C=y B-l i cosφj导杆上E点的位置：x E=x C+(l j-s)cosφjy E=y C+(l j-s)sinφj（3）DE（RPR II级杆组）已知运动副D的位置坐标（x D，y D），运动副E的坐标：x E=l AE=800mmy E=0代入RPR II级杆组子程序，求出构件5的转角φ5。

机械原理大作业（二）作业名称：凸轮机构设计设计题目：23题院系：班级：设计者：学号：指导教师：设计时刻：哈尔滨工业大学机械设计1.运动分析题目：设计直动从动件盘形凸轮机构，其原始参数见下表2.确信凸轮机构推杆升程、回程运动方程（设定角速度为ω=10 rad/s）升程：0°< Φ < 120°由公式可得：s=60-60*cos(3*Φ/2)；v=90*ω*sin(3*Φ/2)；a=135*ω2 *cos(3*Φ/2)；远停止：120°< Φ < 200°由公式可得：s=120；v=0；a=0；回程：200°< Φ < 290°由公式可得：s=h[1-(10T23-15T24+6T25)]v=(-30hω1/Φ0')T22(1–2T2+T22)a=(-60hω12/Φ0'2)T2(1–3T2+2T22)式中：T2=(Φ-Φ0-Φs)/ Φ0'近停止： 290°< Φ < 360°由公式可得：s=0；v=0；a=0；3.绘制推杆位移、速度、加速度线图(设ω=10rad/s）1) 推拉位移曲线代码：%推杆位移曲线;x=0:(pi/1000):(2*pi/3);s1=60-60*cos(1.5*x);y=(2*pi/3):(pi/1000):(10*pi/9);s2=120;z=(10*pi/9):(pi/1000):(29*pi/18);T2=(z-10*pi/9)*2/pi;s3=120*(1-(10*T2.^3-15*T2.^4+6*T2.^5));m=(29*pi/18):(pi/1000):(2*pi);s4=0;plot(x,s1,'b',y,s2,'b',z,s3,'b',m,s4,'b'); xlabel('角度(rad)');ylabel('行程(mm)');title('推杆位移曲线');grid;2）推杆速度曲线代码：%推杆速度曲线;w=10;x=0:(pi/1000):(2*pi/3);v1=90*w*sin(1.5*x);y=(2*pi/3):(pi/1000):(10*pi/9);v2=0;z=(10*pi/9):(pi/1000):(29*pi/18);T2=(z-10*pi/9)*2/pi;v3=(-30*120*w/(pi/2))*T2.^2.*(1-2*T2.^2+T2.^2); % v3=-120*w*sin(2*z-20*pi/9);m=(29*pi/18):(pi/1000):(2*pi);v4=0;plot(x,v1,'r',y,v2,'r',z,v3,'r',m,v4,'r'); xlabel('角度(rad)');ylabel('速度(mm/s)');title('推杆速度曲线(w=10rad/s)');grid;3）凸轮推杆加速度曲线代码：%凸轮推杆加速度曲线;w=10;x=0:(pi/1000):(2*pi/3);a1=135*w^2*cos(3*x/2);y=(2*pi/3):(pi/1000):(10*pi/9);a2=0;z=(10*pi/9):(pi/1000):(29*pi/18);T2=(z-10*pi/9)*2/pi;a3=(-60*120*w^2/(pi/2)^2)*T2.*(1-3*T2.^2+2*T2.^2); m=(29*pi/18):(pi/1000):(2*pi);a4=0;plot(x,a1,'m',y,a2,'m',z,a3,'m',m,a4,'m');xlabel('角度(rad)');ylabel('加速度(mm/s^2)');title('凸轮推杆加速度曲线(w=10rad/s)');grid;4）绘制凸轮机构的dd/dd−d线图，并依次确信凸轮的基圆半径和偏距代码：%dd/dd−d线图，确信e，s0;x=0:(pi/1000):(2*pi/3);s1=60-60*cos(1.5*x);ns1=90*sin(1.5*x);y=(2*pi/3):(pi/1000):(10*pi/9);s2=120;ns2=0;z=(10*pi/9):(pi/1000):(29*pi/18);T2=(z-10*pi/9)*2/pi;s3n=120*(1-(10*T2.^3-15*T2.^4+6*T2.^5));ns3=-120*10*3*T2.^2+120*15*4*T2.^3-120*6*5*T2.^4 ;m=(29*pi/18):(pi/1000):(2*pi);s4=0;ns4=0;x1=0:pi/36000:pi/2;s1n=60-60*cos(1.5*x1);v1=90*sin(1.5*x1);m1=diff(s1n);%求切线1n1=diff(v1);z=m1./n1;for i=1:length(z);if abs(z(i)+tan(-55*pi/180))<0.001;breakendendb11=s1n(i)-z(i)*v1(i);x1=-300:200;y01=z(i)*x1+b11;%切线1k1=z(i);plot(x1,y01)x3=10*pi/9:pi/36000:14*pi/9;%求切线2s3n=120*(1-(10*T2.^3-15*T2.^4+6*T2.^5));v3=-120*10*3*T2.^2+120*15*4*T2.^3-120*6*5*T2.^4 ;m3=diff(s3n);n3=diff(v3);p=m3./n3;for o=1:length(p);if abs(p(o)-tan(-25*pi/180))<0.01;breakendendo;b33=s3n(o)-p(o)*v3(o);x3=-300:700;y03=p(o)*x3+b33;%切线2plot(x3,y03);sym uv[u,v]=solve('u= 1.4281*v-81.7665','u=-0.4663*v-59.6715');%v=11.66332347972972972972972972973 x%u=-65.110107738597972972972972972973 yplot(ns1,s1,'m',ns2,s2,'b',ns3,s3n,'b',ns4,s4,'b',x1,y01,'g',x3,y03,'g',v,u,'*'); xlabel('ds/d¦µ');ylabel('S');axis([-300,200,-300,300]);title('s0,e 的确信');grid;确信凸轮基圆半径与偏距：偏距e=90mm，d020mm；基圆半径为d0=150mm。

大作业1连杆机构运动分析1.题目（8）如图所示机构，已知机构各构件的尺寸为==100AC CE l l mm ，==200BC CD l l mm ，90BCD ∠=︒，构件1的角速度为1=10/w rad s ，试求构件5的角位移、角速度和角加速度，并对计算结果进行分析。

1.1机构的运动分析AB 为原动件，AB 转动通过转动导杆机构带动杆BCD 转动，BCD 转动通过转动导杆机构带动杆DE 摆动。

1.2 机构的结构分析杆组可以划分为一个RR I级杆组（杆1）、RRPII级杆组（滑块2,杆3）、RPRII 级杆组（滑块4,杆5）（1）RRI级杆组1：（2）RRPII级杆组2,3：（3）RPRII级杆组4,5：2．分析过程 2.1 建立坐标系建立以点E 为原点的固定平面直角坐标系x-E-y ，如图所示。

2.2 建立数学模型（1）构件1、2、3的分析原动件杆1的转角：1θ=0--360。

原动件杆1的角速度：1ω=.1θ=10/rad s 原动件杆1的角加速度：..1αθ==0运动副A 的坐标：0200A A x y mm =⎫⎬=⎭运动副A 的速度及加速度都为零。

构件1为BC （RRP Ⅱ级杆组）上滑块B 的导路 滑块B 的位置为：132cos cos B A C x x s x l θθ=+=+132sin sin B A C y y s x l θθ=+=+消去s,得：0212arcsinA l θθ=+式中：011()sin ()cos C A C A A x x y y θθ=---构件3的角速度i ω和滑块B 沿导路的移动速度D υ：.211213(Q sin Q cos )/Q ωϕθθ==-+ 1322323(Q cos Q sin )/Q D s l l υθθ⋅==-+式中：..11111211321212Q sin ;Q cos ;Q sin sin cos sin l l l θθθθθθθθ=-==+构件3的角加速度和滑块B 沿导路移动的加速度：..241513(Q sin Q cos )/Q αθθθ==-+..4325323(Q cos Q sin )/Q B s l l υθθ==-+式中：122......21142211111Q cos sin cos 2sin l l l s θθθθθθθθ=---- 122......21152211111Q sin cos sin 2cos l l l s θθθθθθθθ=+-+（2）构件3,4,5的分析构件3,4,5,由1个Ⅰ级基本杆组和一个RRP Ⅱ级杆组组成，与构件1,2,3结构相同，只运动分析过程与其相反。

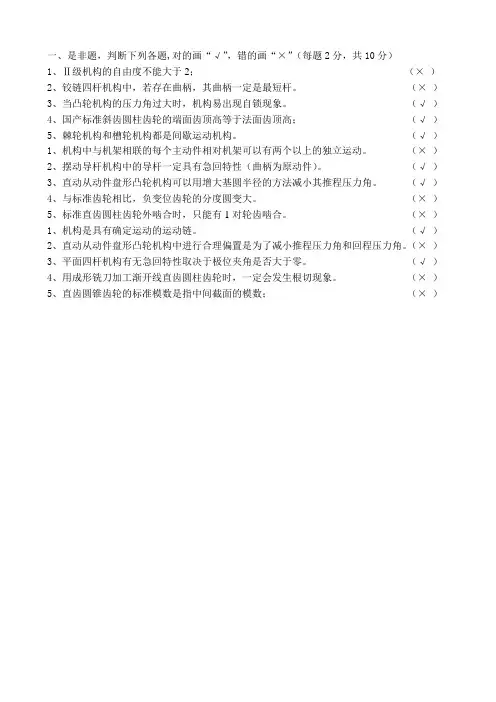

一、是非题，判断下列各题,对的画“√”，错的画“×”（每题2分，共10分）1、Ⅱ级机构的自由度不能大于2；（×）2、铰链四杆机构中，若存在曲柄，其曲柄一定是最短杆。

（×）3、当凸轮机构的压力角过大时，机构易出现自锁现象。

（√）4、国产标准斜齿圆柱齿轮的端面齿顶高等于法面齿顶高；（√）5、棘轮机构和槽轮机构都是间歇运动机构。

（√）1、机构中与机架相联的每个主动件相对机架可以有两个以上的独立运动。

（×）2、摆动导杆机构中的导杆一定具有急回特性（曲柄为原动件）。

（√）3、直动从动件盘形凸轮机构可以用增大基圆半径的方法减小其推程压力角。

（√）4、与标准齿轮相比，负变位齿轮的分度圆变大。

（×）5、标准直齿圆柱齿轮外啮合时，只能有1对轮齿啮合。

（×）1、机构是具有确定运动的运动链。

（√）2、直动从动件盘形凸轮机构中进行合理偏置是为了减小推程压力角和回程压力角。

（×）3、平面四杆机构有无急回特性取决于极位夹角是否大于零。

（√）4、用成形铣刀加工渐开线直齿圆柱齿轮时，一定会发生根切现象。

（×）5、直齿圆锥齿轮的标准模数是指中间截面的模数；（×）二、单项选择题（每小题2分，共10分）1、在铰链四杆机构中，取（ B ）杆作为机架，则可得到双摇杆机构。

A ．最短杆；B ．最短杆的对边；C ．最长杆；D ．连杆2、下列为空间齿轮机构的是（ A ）机构。

A ．圆锥齿轮；B ．人字齿轮；C ．平行轴斜齿圆柱齿轮；D ．直齿圆柱齿轮3、表征蜗杆传动的参数和几何尺寸关系的平面应为（ C ）。

A ．轴面；B ．端面；C ．中间平面；D ．法面4、在机构中原动件数目（ B ）机构自由度时，该机构具有确定的运动。

A ．小于；B ．等于；C ．大于；D ．大于等于5、 作连续往复移动的构件，在行程的两端极限位置处，其运动状态必定是（ C）。

A ．0=v ，0=a ； B ．0≠v ，0=a ；C ．0=v ，0≠a ；D ．0≠v ，0≠a 。

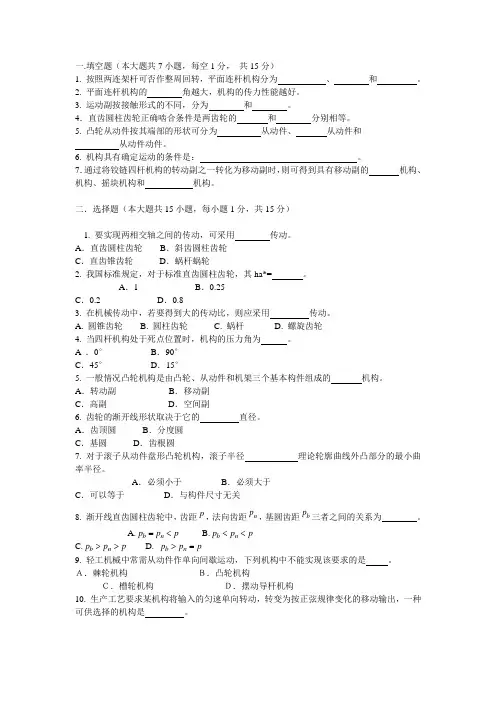

一.填空题（本大题共7小题，每空1分， 共15分）1. 按照两连架杆可否作整周回转，平面连杆机构分为 、 和 。

2. 平面连杆机构的 角越大，机构的传力性能越好。

3. 运动副按接触形式的不同，分为 和 。

4．直齿圆柱齿轮正确啮合条件是两齿轮的 和 分别相等。

5. 凸轮从动件按其端部的形状可分为 从动件、 从动件和从动件动件。

6. 机构具有确定运动的条件是： 。

7．通过将铰链四杆机构的转动副之一转化为移动副时，则可得到具有移动副的 机构、 机构、摇块机构和 机构。

二．选择题（本大题共15小题，每小题1分，共15分）1. 要实现两相交轴之间的传动，可采用 传动。

A ．直齿圆柱齿轮B ．斜齿圆柱齿轮C ．直齿锥齿轮D ．蜗杆蜗轮2. 我国标准规定，对于标准直齿圆柱齿轮，其ha*= 。

A ．1B ．0.25C ．0.2D ．0.83. 在机械传动中，若要得到大的传动比，则应采用 传动。

A. 圆锥齿轮B. 圆柱齿轮C. 蜗杆D. 螺旋齿轮4. 当四杆机构处于死点位置时，机构的压力角为 。

A ．0°B ．90°C ．45°D ．15°5. 一般情况凸轮机构是由凸轮、从动件和机架三个基本构件组成的 机构。

A ．转动副B ．移动副C ．高副D ．空间副6. 齿轮的渐开线形状取决于它的 直径。

A ．齿顶圆B ．分度圆C ．基圆D ．齿根圆7. 对于滚子从动件盘形凸轮机构，滚子半径 理论轮廓曲线外凸部分的最小曲率半径。

A ．必须小于B ．必须大于C ．可以等于D ．与构件尺寸无关8. 渐开线直齿圆柱齿轮中，齿距p ，法向齿距n p ，基圆齿距b p 三者之间的关系为 。

A.p p p n b <=B.p p p n b <<C.p p p n b >>D. p p p n b =>9. 轻工机械中常需从动件作单向间歇运动，下列机构中不能实现该要求的是 。

设计说明书1 设计题目如图所示直动从动件盘形凸轮机构，其原始参数见表2-1。

从表2-1中选择一组凸轮机构的原始参数，据此设计该凸轮机构。

2、推杆升程、回程运动方程及位移、速度、加速度线图2.1凸轮运动分析 推程运动方程; 01cos 2h s πϕ⎡⎤⎛⎫=-⎢⎥ ⎪Φ⎝⎭⎣⎦100sin 2h v πωπϕ⎛⎫=⎪ΦΦ⎝⎭221200cos 2h a πωπϕ⎛⎫= ⎪ΦΦ⎝⎭回程运动方程：()'1s s hϕ-Φ+Φ⎡⎤=-⎢⎥Φ⎣⎦1'hvω=-Φa=2.2求位移、速度、加速度线图MATLAB源程序pi=3.1415926;c=pi/180;h=140;f0=120;fs=45;f01=90;fs1=105;%升程阶段f=0:1:360;for n=0:f0s(n+1)=h/2*(1-cos(pi/f0*f(n+1)));v(n+1)=pi*h/(2*f0*c)*sin(pi/f0*f(n+1));a(n+1)=pi^2*h/(2*f0^2*c^2)*cos(pi/f0*f(n+1));end%远休止阶段for n=f0:f0+fss(n+1)=140;v(n+1)=0;a(n+1)=0;end%回程阶段for n=f0+fs:f0+fs+f01s(n+1)=h*(1-(f(n+1)-(f0+fs))/f01);v(n+1)=-h/(f01*c);a(n+1)=0;end;%近休止阶段for n=f0+fs+f01:360;s(n+1)=0;v(n+1)=0;a(n+1)=0;endfigure(1);plot(f,s,'r');xlabel('\phi/\circ');ylabel('s/mm');grid on;title('推杆位移线图')figure(2);plot(f,v,'r');xlabel('\phi/\circ');ylabel('v/\ommiga');grid on;title('推杆速度线图') figure(3);plot(f,a,'r');xlabel('\phi/\circ');ylabel('a/\ommiga');grid on;title('推杆加速度线图')2.3位移、速度、加速度线图3 凸轮机构的dssdϕ-线图，确定基圆半径和偏心距3.1理论分析机构压力角α应按下式计算：以d s/dφ为横坐标，以s(φ)为纵坐标，可作出d s/dφ-s(φ)曲线如图4-16所示，再作斜直线D t d t 与升程的[d s/dφ-s(φ)]曲线相切并使与纵坐标夹角为升程[α]，则D t d t线的右下方为选择凸轮轴心的许用区。

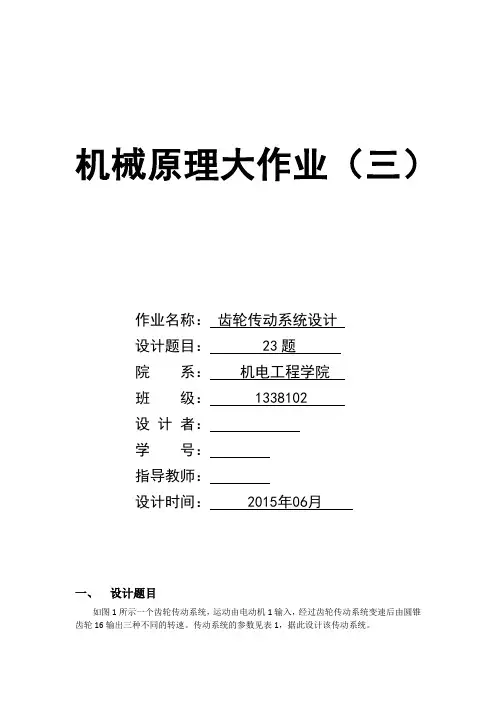

机械原理大作业（三）作业名称：齿轮传动系统设计设计题目： 23题院系：机电工程学院班级： 1338102设计者：学号：指导教师：设计时间： 2015年06月一、设计题目如图1所示一个齿轮传动系统，运动由电动机1输入，经过齿轮传动系统变速后由圆锥齿轮16输出三种不同的转速。

传动系统的参数见表1，据此设计该传动系统。

表1 机械传动系统原始参数电机转速（r/min ）输出轴转速（r/min ）带传动最大传动比滑移齿轮传动定轴齿轮传动最大传动比模数圆柱齿轮圆锥齿轮 一对齿轮最大传动比模数 一对齿轮最大传动比模数 970 33 37 41≤2.5 ≤42≤4 3≤43二、 传动比的分配计算电动机转速n =970r/min ，输出转速n 1=33r/min ，n 2=37r/min ，n 3=41r/min ，带传动的最大传动比i p max =2.8,滑移齿轮传动的最大传动比i v max =4.5，定轴齿轮传动的最大传动比i d max =4.5。

根据传动系统的原始参数可知，传动系统的总传动比为：29.3943397011===n n i26.2163797022===n n i23.6594197033===n n i三、 齿轮齿数的确定根据滑移齿轮变速传动系统中对齿轮齿数的要求，可大致选择齿轮5、6、7、8、9和10为角度变位齿轮，其齿数：22,15,21,16,21,201098765======z z z z z z ；它们的齿顶高系1.电动机 2，4.皮带轮 3.皮带5，6，7，8，9，10，11，12，13，14.圆柱齿轮图1数1=*a h ，径向间隙系数25.0=*c ，分度圆压力角020=α，实际中心距mm a 37'=。

根据定轴齿轮变速传动系统中对齿轮齿数的要求，可大致选择齿轮11、12、13和14为高度变位齿轮，其齿数：20,1014121311====z z z z 。

它们的齿顶高系数1=*a h ，径向间隙系数25.0=*c ，分度圆压力角020=α,实际中心距mm a 51'=。

Harbin Institute of Technology机械原理大作业一课程名称：机械原理设计题目：齿轮传动机构设计院系：班级：设计者：学号：指导教师：设计时间： 2013/05/291、设计题目机构运动简图：械传动系统原始参数：序号 电机转速（r/min ）输出轴转速（r/min ）带传动最大传动比 滑移齿轮传动定轴齿轮传动 最大传动比模数圆柱齿轮 圆锥齿轮 一对齿轮最大传动比模数一对齿轮最大传动比模数24 745 33 37 41 5.2≤ 4≤ 2 4≤ 3 4≤ 32、传动比的分配计算电动机转速n=745r/min ，输出转速n 1=33 r/min ，n 2=37 r/min ，n 3=41 r/min ，带传动的最大传动比max p i =2.5,滑移齿轮传动的最大传动比max v i =4，定轴齿轮传动的最大传动比max d i =4。

根据传动系统的原始参数可知，传动系统的总传动比为：171.184174511===n n i 135.203774522===n n i 576.223374533===n n i传动系统的总传动比由带传动、滑移齿轮传动和定轴齿轮传动三部分实现。

设带传61,15,60,17,58,181098765======z z z z z z 1*=ah 动的传动比为5.2max =p i ，滑移齿轮的传动比为321,v v v i i i 和，定轴齿轮传动的传动比为f i ，则总传动比：fv p i i i i 1max 1= fv p i i i i 2max 2= f v p i i i i 3max 3=令：4max 3==v v i i则可得定轴齿轮传动部分的传动比： 258.245.2576.22max max 3=⨯==v p f i i i i滑移齿轮传动的传动比： 219.3258.25.2171.18max 11=⨯==fp v i i i i567.3258.25.2135.20max 22=⨯==fp v i i i i定轴齿轮传动由3对齿轮传动组成，则每对齿轮的传动比为 4312.1258.2max 33=≤===d f d i i i3、齿轮齿数的确定根据滑移齿轮变速传动系统中对齿轮齿数的要求，可大致选择齿轮5、6、7、8、9角度变位齿轮，其齿数：它们的齿顶高系数径向间隙系数25.0*=c ，分和10为度圆压力角α=20°，实际中心距77'=a 。

机械原理大作业二课程名称：机械原理设计题目： 1院系：机电工程学院班级：完成者：学号：指导教师：林琳刘福利设计时间：2014.5.31哈尔滨工业大学1.设计题目如图2-1所示直动从动件盘形凸轮机构，其原始参数见表2-1。

从表2-1中选择一组凸轮机构的原始参数，据此设计该凸轮机构。

表2-1 凸轮机构原始参数 升程 （mm ）升程运动角 （）升程运 动规律升程 许用 压力角（）回程运动角 （）回程运 动规律回程 许用 压力角（ ）远休 止角 （） 近休 止角 （）50 90等加等减速4080 等速 7060 130凸轮运动角速度：1（rad/s ）二、 凸轮推杆升程、回程运动方程及推杆位移、速度、加速度线图推杆升程运动方程：0 ≤ φ≤ π/4 位移s=2*50(2φ/π)2 速度v =4*4*50*w1*φ/π*π 加速度 a=4*4*50*w12/π*ππ/4≤φ≤π/2 位移s=50-4*2*50(π/2-φ)2/π*π 速度v=16*50*w1*(π/2-φ)/π*π 加速度 a=-16*50*w1*w1/π*π 回程运动方程：150*π/180≤φ≤230*π/180位移 S=50*(1-(φ-150*π/180)/(80*π/180)) 速度v=-90/(80*π/180) 加速度a=0 位移图：图一速度图：加速度图：三、凸轮机构的ds/dφ-s图及基圆半径和偏距的确定（1）凸轮机构的ds/dφ-s图四、滚子半径的确定及凸轮轮廓线的绘制mme mm S 20,800==所以基圆半径 mm r 5.822080220=+= 偏距mm e 20=。

理论轮廓线是把滚子中心视为尖顶从动件的尖顶，将滚子中心的运动规律当作尖顶的运动规律以此求得的尖顶从动件轮廓。
