脚手架搭设图解

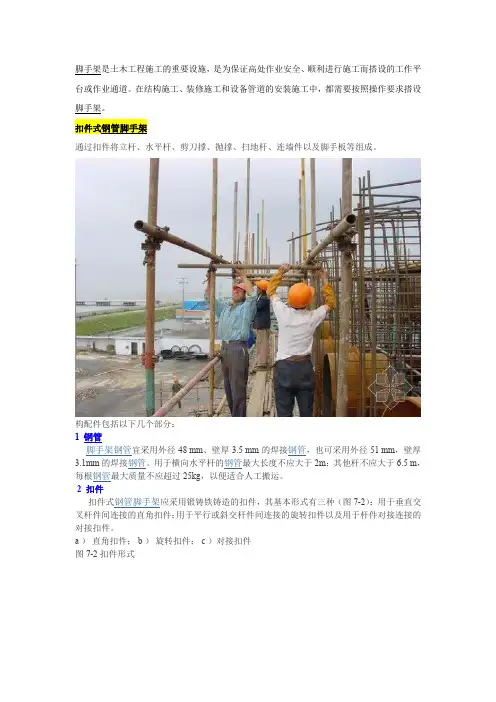

脚手架是土木工程施工的重要设施，是为保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道。

在结构施工、装修施工和设备管道的安装施工中，都需要按照操作要求搭设脚手架。

通过扣件将立杆、水平杆、剪刀撑、抛撑、扫地杆、连墙件以及脚手板等组成。

构配件包括以下几个部分：1 钢管脚手架钢管宜采用外径48 mm、壁厚3.5 mm的焊接钢管，也可采用外径51 mm，壁厚3.1mm的焊接钢管。

用于横向水平杆的钢管最大长度不应大于2m；其他杆不应大于6.5 m，每根钢管最大质量不应超过25kg，以便适合人工搬运。

2 扣件扣件式钢管脚手架应采用锻铸铁铸造的扣件，其基本形式有三种（图7-2）：用于垂直交叉杆件间连接的直角扣件；用于平行或斜交杆件间连接的旋转扣件以及用于杆件对接连接的对接扣件。

a ）直角扣件；b ）旋转扣件；c ）对接扣件图 7-2 扣件形式3 脚手板脚手板可用钢、木、竹等材料制作，每块质量不宜大于30kg。

冲压钢脚手板是常用的一种脚手板一般用厚2 mm的钢板压制而成，长度2~4 m，宽度250 mm，表面应有防滑措施。

木脚手板可采用厚度不小于50 mm的杉木板或松木制作，长度3~4m，宽度200~250 mm，两端均应设镀锌钢丝箍两道，以防止木脚手板端部破坏。

竹脚手板，则应用毛竹或楠竹制成竹串片板及竹笆板。

4 连墙件连墙件将立杆与主体结构连接在一起，可用钢管、扣件或预埋件组成刚性连墙件，也可采用钢筋作拉接筋的柔性连墙件。

5 底座底座形式有内插式和外套式两种（图7-3），内插式的外径D1比立杆内径小2 mm，外套式的内径D2比立杆外径大2 mm。

）内插式底座；b）外套式底座图7-3 扣件钢管架底座1—承插钢管；2—钢板底座碗扣式钢管脚手架是我国参考国外经验自行研制的一种多功能脚手架，其杆件节点处采用碗扣连接，由于碗扣是固定在钢管上的，构件全部轴向连接，力学性能好，其连接可靠，组成的脚手架整体性好，不存在扣件丢失问题。

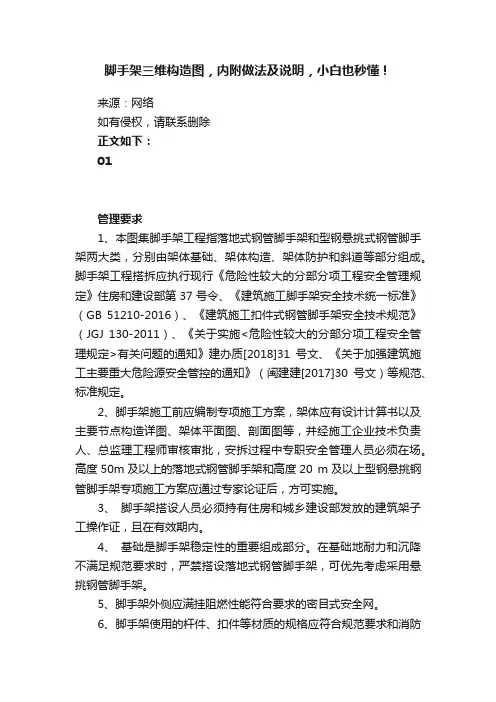

脚手架三维构造图，内附做法及说明，小白也秒懂！来源：网络如有侵权，请联系删除正文如下：01管理要求1、本图集脚手架工程指落地式钢管脚手架和型钢悬挑式钢管脚手架两大类，分别由架体基础、架体构造、架体防护和斜道等部分组成。

脚手架工程搭拆应执行现行《危险性较大的分部分项工程安全管理规定》住房和建设部第37号令、《建筑施工脚手架安全技术统一标准》（GB 51210-2016）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）、《关于实施<危险性较大的分部分项工程安全管理规定>有关问题的通知》建办质[2018]31号文、《关于加强建筑施工主要重大危险源安全管控的通知》（闽建建[2017]30号文）等规范、标准规定。

2、脚手架施工前应编制专项施工方案，架体应有设计计算书以及主要节点构造详图、架体平面图、剖面图等，并经施工企业技术负责人、总监理工程师审核审批，安拆过程中专职安全管理人员必须在场。

高度50m及以上的落地式钢管脚手架和高度20 m及以上型钢悬挑钢管脚手架专项施工方案应通过专家论证后，方可实施。

3、脚手架搭设人员必须持有住房和城乡建设部发放的建筑架子工操作证，且在有效期内。

4、基础是脚手架稳定性的重要组成部分。

在基础地耐力和沉降不满足规范要求时，严禁搭设落地式钢管脚手架，可优先考虑采用悬挑钢管脚手架。

5、脚手架外侧应满挂阻燃性能符合要求的密目式安全网。

6、脚手架使用的杆件、扣件等材质的规格应符合规范要求和消防要求，严禁用两种不同直径的钢管混搭。

7、扣件螺栓拧紧扭力矩不应小于40N·m，且不应大于65N·m。

8、脚手架使用前应组织验收，验收合格后方可投入使用，使用中应加强日常的检查维护工作，确保架体使用安全。

9、夜间、遇六级（含六级）以上大风及雷雨等天气，不得进行脚手架搭设、拆除作业。

02脚手架的细部加强构造1、洞口连墙对拉构造洞口拉结细部做法：架体小横杆延长作为连墙杆，a为800mm或1050mm（悬挑式脚手架为800mm，落地式脚手架为1050mm），连墙杆外露洞口≥100mm。

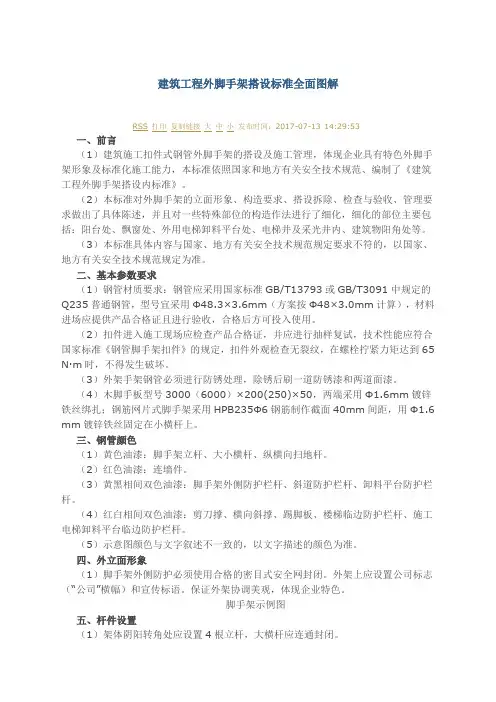

建筑工程外脚手架搭设标准全面图解RSS 打印复制链接大中小发布时间：2017-07-13 14:29:53一、前言（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。

（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。

（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。

二、基本参数要求（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。

（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65 N·m时，不得发生破坏。

（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。

（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6 mm镀锌铁丝固定在小横杆上。

三、钢管颜色（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。

（2）红色油漆：连墙件。

（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。

（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。

（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。

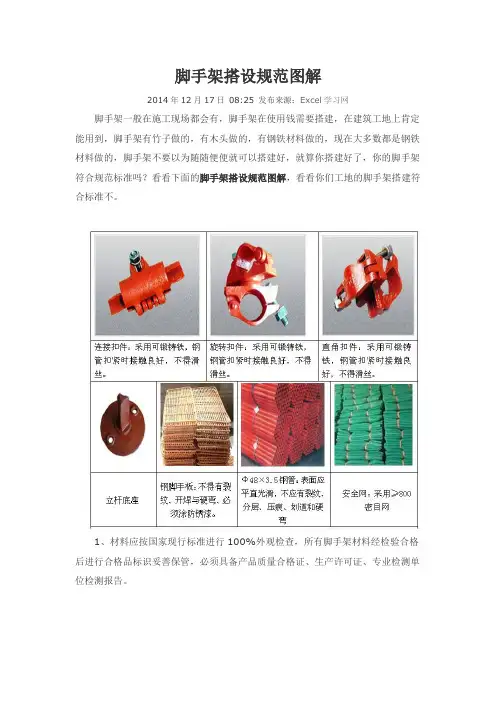

脚手架搭设规范图解2014年12月17日08:25 发布来源：Excel学习网脚手架一般在施工现场都会有，脚手架在使用钱需要搭建，在建筑工地上肯定能用到，脚手架有竹子做的，有木头做的，有钢铁材料做的，现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。

1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。

2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。

4、所以脚手架作业人员必须持证上岗。

5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。

6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。

7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。

8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。

9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。

10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。

11、剪刀撑斜杆的接长采用扣件进行搭接。

长度不少于1米，不小于3个扣件12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm。

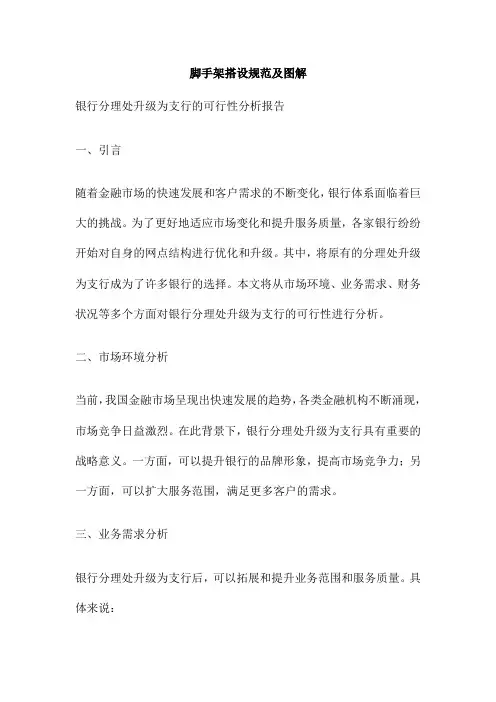

脚手架搭设规范及图解银行分理处升级为支行的可行性分析报告一、引言随着金融市场的快速发展和客户需求的不断变化，银行体系面临着巨大的挑战。

为了更好地适应市场变化和提升服务质量，各家银行纷纷开始对自身的网点结构进行优化和升级。

其中，将原有的分理处升级为支行成为了许多银行的选择。

本文将从市场环境、业务需求、财务状况等多个方面对银行分理处升级为支行的可行性进行分析。

二、市场环境分析当前，我国金融市场呈现出快速发展的趋势，各类金融机构不断涌现，市场竞争日益激烈。

在此背景下，银行分理处升级为支行具有重要的战略意义。

一方面，可以提升银行的品牌形象，提高市场竞争力；另一方面，可以扩大服务范围，满足更多客户的需求。

三、业务需求分析银行分理处升级为支行后，可以拓展和提升业务范围和服务质量。

具体来说：1、可以开展更多的创新业务，如财富管理、投资顾问等，以满足客户多元化的需求；2、可以提高服务效率和质量，通过引入智能化设备和优化业务流程，实现快速、便捷的服务体验；3、可以增强风险防控能力，通过对客户进行更加全面和深入的评估和审核，降低不良贷款率和风险损失。

四、财务状况分析银行分理处升级为支行需要一定的财务投入，包括场地租赁、设备购置、人员培训等方面的费用。

然而，从长远来看，这一升级将带来更多的收益和利润。

具体来说：1、可以增加银行的存款规模和资金实力，提高资金运用效率；2、可以扩大银行的贷款规模和市场份额，提高盈利能力；3、可以增加银行的中间业务收入，如财富管理、投资顾问等，提高非利息收入水平。

五、风险评估与应对策略银行分理处升级为支行也存在一定的风险和挑战。

为了确保升级的顺利进行和业务的持续发展，我们需要采取以下措施：1、加强内部控制和风险管理，建立健全风险防范机制；2、优化业务流程和管理制度，提高服务质量和效率；3、加强人员培训和管理，提高员工的业务素质和服务意识。

六、结论与建议通过对银行分理处升级为支行的可行性进行分析，我们可以得出以下1、银行分理处升级为支行具有重要的战略意义和市场价值；2、升级可以拓展和提升银行的业务范围和服务质量，满足客户多元化的需求；3、升级可以带来更多的收益和利润，提高银行的竞争力和盈利能力；4、针对存在的风险和挑战，我们需要加强内部控制和风险管理，优化业务流程和管理制度，加强人员培训和管理。

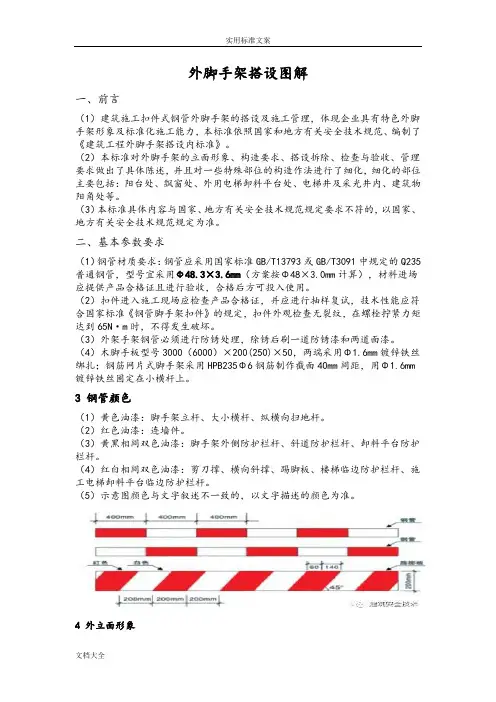

外脚手架搭设图解一、前言（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。

（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。

（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。

二、基本参数要求（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。

（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。

（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。

（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm 镀锌铁丝固定在小横杆上。

3 钢管颜色（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。

（2）红色油漆：连墙件。

（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。

（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。

（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。

4 外立面形象（1）脚手架外侧防护必须使用合格的密目式安全网封闭。

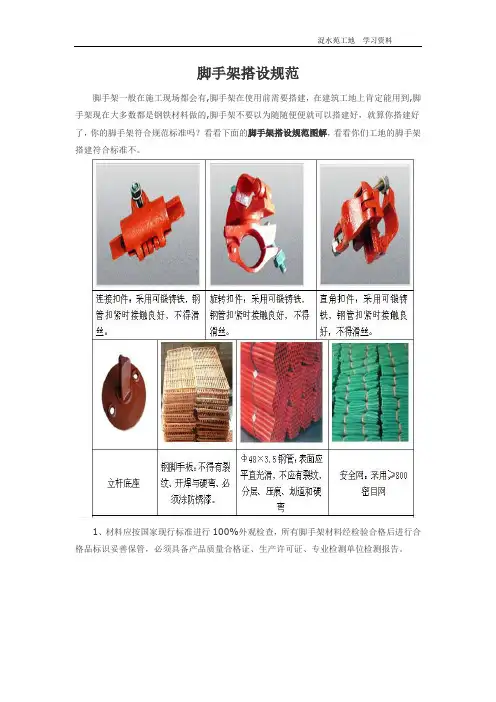

脚手架搭设规范脚手架一般在施工现场都会有,脚手架在使用前需要搭建，在建筑工地上肯定能用到,脚手架现在大多数都是钢铁材料做的,脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。

1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。

2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后,组织施工单位进行技术交底并做好书面交底记录.4、所以脚手架作业人员必须持证上岗。

5、图纸深化:按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。

6、基础要求：采用砼硬化处理,砼厚度≥100mm,砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。

7、基础周边设置排水沟,基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。

8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上，通道出入口位置,有存在绊倒的危险时可不用安装扫地杆.9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。

10、纵向水平杆相邻接头水平距离不小于500mm,各接头距立柱的距离不大于500mm,接头交错布置，不在同步,同跨内.11、剪刀撑斜杆的接长采用扣件进行搭接。

长度不少于1米，不小于3个扣件12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm.13、搭接的脚手板必须搭在小横杆上,搭接长度不小于200mm。

脚手架搭设略图
（a）双排脚手架；（b）单排脚手架
1―横向水平杆；2―纵向水平杆；3―立杆
图1 横向水平杆计算跨度
（a）接头不在同步内（立面）；（b）接头不在同跨内（平面）1―立杆；2―纵向水平杆；3―横向水平杆
图2 纵向水平杆对接接头布置
（a）脚手板对接；（b）脚手板搭接图3脚手板对接、搭接构造
1―横向扫地杆；2―纵向扫地杆
图4纵、横向扫地杆构造
图5剪刀撑布置
1―上栏杆；2―外立杆；3―挡脚板；4―中栏杆
图6 栏杆与挡脚板构造
1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆；
图7 扣件式钢管脚手架各杆件位置。
