下载文档原格式
光学镜片的镀膜原理
光学镜片的镀膜原理是利用光的干涉现象来实现的。
镀膜是在光学元件表面上沉积一层光学薄膜，通过改变薄膜的厚度和折射率来控制光的传播和反射，从而实现对光的特定波长的增强或减弱。
镀膜的原理可以分为两种情况：
1. 单层膜镀膜
单层膜镀膜是在光学元件表面上镀一层薄膜，该薄膜的厚度和折射率被精确控制，以实现对特定波长的光的反射或传播。
当光从介质A（一般是空气）入射到介质B（光学薄膜）时，其中一部分光会被该薄膜反射，另一部分光会穿过薄膜进入介质B。
通过调节薄膜的厚度和折射率，可以使得某一特定波长的反射光强度最大，而其他波长的光强度较小。
这样就实现了对该特定波长的光的增强或减弱。
2. 多层膜镀膜
多层膜镀膜是在光学元件表面上镀多层薄膜，每层薄膜的厚度和折射率不同，通过构建不同厚度和折射率的薄膜层，可以产生光的干涉效应。
通过精确设计薄膜层的结构，可以实现对特定波长范围内的光的增强或减弱。
多层膜镀膜可以同时实现多个波长范围的光的增强或减弱，因此在光学器件中得到广泛应用，如反射镜、透镜等。
总的来说，光学镜片的镀膜原理是通过控制薄膜的厚度和折射率来实现对特定波
长的光的增强或减弱，利用光的干涉现象来控制光的传播和反射。

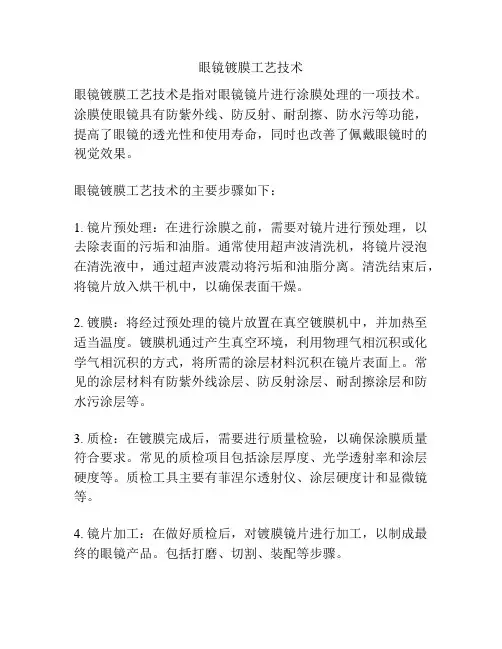

眼镜镀膜工艺技术眼镜镀膜工艺技术是指对眼镜镜片进行涂膜处理的一项技术。
涂膜使眼镜具有防紫外线、防反射、耐刮擦、防水污等功能，提高了眼镜的透光性和使用寿命，同时也改善了佩戴眼镜时的视觉效果。
眼镜镀膜工艺技术的主要步骤如下：1. 镜片预处理：在进行涂膜之前，需要对镜片进行预处理，以去除表面的污垢和油脂。
通常使用超声波清洗机，将镜片浸泡在清洗液中，通过超声波震动将污垢和油脂分离。
清洗结束后，将镜片放入烘干机中，以确保表面干燥。
2. 镀膜：将经过预处理的镜片放置在真空镀膜机中，并加热至适当温度。
镀膜机通过产生真空环境，利用物理气相沉积或化学气相沉积的方式，将所需的涂层材料沉积在镜片表面上。
常见的涂层材料有防紫外线涂层、防反射涂层、耐刮擦涂层和防水污涂层等。
3. 质检：在镀膜完成后，需要进行质量检验，以确保涂膜质量符合要求。
常见的质检项目包括涂层厚度、光学透射率和涂层硬度等。
质检工具主要有菲涅尔透射仪、涂层硬度计和显微镜等。
4. 镜片加工：在做好质检后，对镀膜镜片进行加工，以制成最终的眼镜产品。
包括打磨、切割、装配等步骤。
眼镜镀膜工艺技术有一定的挑战和难度。
镀膜过程中需要保持真空环境，避免灰尘和其他颗粒物进入，影响涂层质量。
另外，不同的涂层材料有不同的特性和反应条件，需要根据要求进行调整。
目前，眼镜镀膜技术已经有了很大的发展，涂层质量和稳定性得到了大幅提升。
一些新的技术也出现在眼镜涂层领域，如离子辅助沉积、磁控溅射等。
这些技术能够更好地控制涂层的厚度和成分，提高涂层的透射率和硬度，进一步提高镜片的质量和使用寿命。
眼镜镀膜工艺技术的发展，为眼镜产品的质量提升和功能增加提供了很大的支持。
通过合理运用和不断创新，眼镜镀膜工艺技术有望在未来得到更大的突破和发展。
近视的人很多，戴眼镜的也就有很多，但是很多戴眼镜的人都说镜片总是容易被刮花，隔一段时间就要换一次镜片，真的是十分麻烦，其实眼镜片如果镀膜的话是能比较坚固一点的，就不容易被刮花了，但是镜片镀膜的种类是比较多的，而且也有不同的效果，那么让我们一起来了解一下吧。
镜片镀膜有哪些种类1、减反射膜。
无论树脂或玻璃镜片其透光率都不能达到百分百，会有部分光线被镜片的两个表面反射回来，折射率越高的镜片反射率也越高。
镜片的反射可使光线透过率减少并在视网膜形成干扰像而影响成像的质量，并影响配戴者的外观。
而减反射膜是光学镀膜中比较常用的一种，是根据光的波动性和干涉原理，使镜面的反射光和镀膜的反射光相互干涉并消除，通过不同的膜层选择性地消除相应波段光线的反射而去除干扰光，增加可见光透过率来提高像的质量，使成像更加清晰，减少视疲劳。
还可以选择性地减少紫外线等有害射线的透过，以减少这些射线对眼睛的损伤，保护眼睛免受其害。
2、顶膜，也叫防水膜和防雾膜。
因减反射膜的技术需要，该膜分子间空隙较大，镜片表面容易藏污纳垢，顶膜物质分子颗粒小、分子之间空隙小，使镜片表面更加光洁，增加了防水、防雾、防尘等等防污染等功能。
3、俗称加硬膜。
树脂镜片的片基较软，在硬物上滑过，镜片上镀有的减反射膜很容易产生划痕，而影响镜片的透光性和膜层的效果，因此为了提高镜片的抗磨损能力，出现了加硬膜，是在镜片表面上镀上一种硬度高且不易脆裂的材料，就是加硬膜，目前很多镜片上都会有这种膜。
镜片镀膜的种类还是比较多的，而且有不同的效果，所以阿里眼镜网建议，需要给镜片镀膜的小伙伴可以根据自己的需求选择合适的镀膜，让自己的眼镜变得耐用。
但是需要注意的是，那么镀膜了，镜片一般还是只能使用一两年左右，到时候还是要及时的更换镜片的。
眼镜片镀膜——耐磨损膜(俗称加硬膜) 本文由亿超眼镜网提供——眼镜片在日常使用中会造成镜片磨损，例如不干净的镜布擦拭镜片上的灰尘，容易在镜片表面产生划痕。
与玻璃镜片相比，有机材料的耐磨性较差，更容易产生划痕。
通过显微镜，我们可以观察到镜片表面的划痕主要分为两种，一是由小砂砾产生的划痕，浅而细小，戴镜者不容易察觉;另一种是由较大砂砾产生的划痕，深且周边粗糙，如果正好位于中心区域则会影响视力。
一、技术发展1. 20世纪70年代初，当时认为玻璃镜片不易磨损是因为硬度高，而有机镜片则太软容易磨损。
因此将石英材料在真空条件下镀在有机镜片表面，形成一层非常硬的耐磨损膜，但由于其热涨系数与片基材料的不匹配，导致膜层脆裂且容易脱膜，耐磨损效果不理想。
2. 20世纪80年代后期，研究人员发现磨损产生的机理不仅仅与硬度相关，膜层材料还具有“硬度/形变”的双重特性，即有些材料的硬度较高，但变形较小，而有些材料硬度较低，但变形较大。
因此，研究人员采用浸泡工艺法，在有机镜片的表面镀上一种硬度高且不易脆裂的材料。
3. 20世纪90年代后期，研究发现，树脂镜片片基的硬度和减反射膜层的硬度有很大的差别，因此认为耐磨损膜层应该镀在这两者之间，从而解决树脂镜片表面镀上减反射膜后的耐磨性变差的问题，耐磨损膜材料的硬度应介于减反射膜和镜片片基的硬度之间，耐磨损膜且不易脆裂，使镜片在受到砂砾摩擦时能起缓冲作用，不容易产生划痕。
4. 现代镀耐磨损膜技术：耐磨损膜既含有有机基质，又含有包括硅元素的无机超微粒物，使耐磨损膜具备韧性的同时又提高了硬度。
现代镀耐磨损膜技术主要采用浸泡法，即镜片清洗后，浸入加硬液中，一定时间后，以一定的速度提起。
提起速度与加硬液的黏度有关，并对耐磨损膜层的厚度起决定作用。
提起后在100℃左右的烘箱中聚合4-5h，厚度约3-5μm。
二、测试方法判断和测试耐磨损膜耐磨性最基本的方法是临床使用，让戴镜者配戴一段时间，然后用显微镜观察并比较镜片表面的磨损情况。
镜片镀膜原理镜片镀膜是一种在光学镜片表面上加上一层薄膜的技术，通过改变薄膜的光学性质，以提高镜片的透光率、减少反射和散射，从而改善光学仪器的成像效果。
镜片镀膜原理基于光的干涉和反射定律，通过精确控制薄膜的厚度和折射率，使得入射光在薄膜和基片之间发生干涉，从而达到特定的光学效果。
镀膜技术的应用，可以追溯到19世纪早期。
在当时，人们发现镜片表面的反射会导致成像质量下降，因此开始尝试在镜片表面镀上一层薄膜，以减少反射。
最早的镀膜方法是使用金属，如银或铝，在镜片表面形成一层金属薄膜。
这种方法可以有效地减少反射，但金属薄膜容易受到氧化和腐蚀，导致光学性能的衰减。
随着科技的发展，人们发现使用介质薄膜进行镀膜可以更好地满足光学器件的需求。
介质薄膜是一种非金属的薄膜材料，其折射率和厚度可以通过控制工艺来精确调节，以实现特定的光学效果。
常见的介质材料包括二氧化硅、氧化镁、二氧化铝等。
镜片镀膜的原理是利用光的干涉现象。
当光线从一个介质进入另一个介质时，会发生折射和反射。
如果镜片表面没有镀膜，光线在镜片表面会发生反射，导致成像时出现反射光的干扰。
而当镜片表面有了介质薄膜时，入射光会在薄膜和基片之间发生干涉，一部分光线会被反射，一部分光线会被透射。
通过合理选择薄膜的厚度和折射率，可以使反射光的干涉效应减弱，从而减少反射光的干扰，提高成像的清晰度和亮度。
镀膜的原理可以用反射定律和干涉理论来解释。
根据反射定律，入射角等于反射角，入射光和反射光的波长都相同。
当入射光从空气进入镜片时，会发生一次反射和一次透射。
透射光继续向前传播，从镜片的另一面出射。
而反射光则会在薄膜和基片之间来回反射多次。
反射光的强度取决于入射角、薄膜的折射率和厚度。
当满足一定条件时，反射光的干涉效应会导致某些波长的光被完全抵消，从而减少反射。
这就是镀膜技术可以减少反射的原因。
不同类型的镀膜可以实现不同的光学效果。
常见的镀膜类型包括单层膜、多层膜和增透膜。
单层膜是在镜片表面上镀上一层介质薄膜，用于减少反射。
光学镜片的镀膜原理
光学镜片的镀膜原理是通过给镜片表面添加一层薄膜，以改变光的传播和反射特性。
这种薄膜通常由一种或多种物质组成，如金属、氧化物或氟化物。
镀膜的原理主要有两种：反射膜和透过膜。
反射膜是在光学镜片表面形成多个非常薄的金属层，通常是铝或银。
这些金属层可以反射特定波长范围内的光线，形成镜面反射，提高光学传递效率。
透过膜是通过在镜片表面形成多个相对较厚的透明层来实现的。
这些透明层通常是氧化物或氟化物，具有特定的光学性质。
透过膜能够降低特定波长范围内的反射和折射，提高光透过率，并改善镜片的图像清晰度和对比度。
镀膜的选择取决于所需的光学性能。
一些常用的镀膜类型包括抗反射镀膜、增透镀膜和反射镀膜。
抗反射镀膜可以减少光线在镜片表面的反射，提高镜片透光率。
增透镀膜可以增强特定波长的透光性能，提高图像清晰度。
镀膜的制备过程涉及到真空蒸发、离子镀、溅射等技术。
这些技术可以精确控制薄膜的厚度和组成，并确保薄膜的均匀性和质量。
通过合理的设计和优化，镀膜可以使光学镜片具有更好的光学性能，满足不同的应用需求。
镜片表面镀膜最常见的一共有3种，分别是加硬膜，反减模，防水抗污膜1、耐磨损膜(加硬膜)用于树脂镜片,用浸泡法.使镜片浸泡在加硬液中一定时间后以一定速度提起,然后在100℃左右的烘箱中聚合数小时. PMMA和PC主要是有机加硬CR-39目前在硬化液中有加入包括硅元素的无机超微粒物,即“钻晶”镜片. 目前光学镜片在镀反减膜(减反射膜)之前,要先在基片上镀一层耐磨损膜.因为反减膜一般是由稀土元素的氧化物组成,硬且脆,和基片材料结合不好.有耐磨损膜做基础,反减膜在遇硬物磨擦时,可有效的得到缓冲.不易产生划痕或减轻划伤程度2、反减膜(减反射膜)反减膜原理反减膜是以光的干涉现象为基础的,两组光波沿同一路径传播,其合成幅度要看两波列的相位差而定,波峰与波峰相重合而互相加强,如果两光波恰好相差半波长就是波峰与波谷相重而互相抵消,合成幅度为零.反减膜就是要保证使入射镜片的光线在空气与镀膜的分界面以及在镀膜与镜片分界面所反射的光波其相位差恰好等于1/2波长.几个基本概念: ①膜的光学厚度只能等于入射波长的1/4.一般选择最大亮度的波长为准即555nm.当镀膜的厚度过薄(<<139nm)时反射光会显出浅棕黄色,如果厚度过厚(>>139nm)反射光就会呈蓝色.反减膜并不可能做到完全消除反射光线,镜失表面总会有残留的膜层颜色一般为浅绿色.②前面讲过当介质折射率减小时,表面的反射也随着减少,因此反减膜的镀膜材料应该有低的折射率.而实际应用的镀膜材料中折射率最小的也左1.45以上.而单层反减膜只能针对某一波长.所以要更有效的降低反射就采用多种不同折射率的膜层以不同的厚度覆盖不同的波谱即多层反减膜③反减膜应当是正反面都以相同的膜层进行镀膜.④目前玻璃片膜层通常采用氟化镁在200℃以上环境镀膜,树脂片通常采用氧化钛氧化锆.反减膜均使用真空镀膜技术. 3、抗污防水膜镜片表面镀有反减膜后特别容易产生污渍,因为反减膜层是呈孔状结构的,解决的办法是在反减膜上再镀一层具有抗油污和抗水性能的膜抗污防水膜的材料以氟化物为主,加工方法有浸泡法和真空镀膜法.对于光学树脂镜片而言,理想的表面处理应该是包括抗磨损膜多层反减膜和防污防水膜的复合膜.。
镜片镀膜原理
镜片镀膜是一种将特定材料沉积在镜片表面以改变其光学特性的过程。
镀膜的目的是增强光的透射，减少反射，提高镜片的光传输效率。
镀膜的原理基于干涉和多层膜的构成。
干涉是当光线通过不同介质界面时发生的光波叠加现象。
在光线穿过透明薄膜层时，光波会发生干涉并导致部分光线被反射，而另一部分则会被透射。
通过适当选择薄膜的厚度和折射率，可以控制反射和透射的比例。
多层膜涂层是通过在镜片表面沉积多层不同材料的薄膜来实现的。
每一层膜的厚度和材料的选择都是根据所需的光学性能进行设计的。
通常，涂层被分为两种类型：光学膜和干涉膜。
光学膜主要用于改善镜片的耐磨性和耐久性，而干涉膜用于控制光的反射和透射。
在膜层的制备过程中，通常使用物理气相沉积（PVD）或化学气相沉积（CVD）等方法。
在PVD中，原料材料会被加热到蒸发或溅射，并通过磁控溅射、电子束蒸发等方法将它们转化为气态。
然后，这些气体会沉积在镜片表面形成膜层。
在CVD中，气态的反应物会通过热化学反应在镜片表面形成沉积物。
通过在镜片表面沉积适当厚度和折射率的膜层，可以实现反射率低和透射率高的镜片。
这种抗反射涂层可以大大减少镜片表面的反射，并使光线更容易穿过镜片，提高图像的清晰度和亮
度。
总而言之，镜片镀膜的原理基于干涉和多层膜的构成，通过在镜片表面沉积适当薄膜层，可以控制光的透射和反射，提高镜片的光学性能。
镜片的镀膜
镜片镀膜是指通过高温真空的情况，在镜片表面镀上非常薄的透明薄膜。
目的是希望减少光的反射，增加透光率，并仰低耀光、鬼影；不同颜色的镀膜，也使得成像色彩平衡的不同，还可以延迟镜片老化、变色的时间，目前镜片主要会镀一下三种膜：
1.耐磨损膜（加硬膜）
防止精工磨损，通过浸泡烘干法将硅元素的无机超微粒加入，使得镜片的耐磨损性增强，耐磨损膜的厚度约为3~5µm。
2.减反射膜
1)通过镀减反射莫解决镜片的反光和折向问题，达到美观效果，解决不会因镜片反光影响配镜者的外观形象。
2)解决了因镜片前后表面不同曲率导致镜片反光产生虚像（鬼影）的问题，保证眼睛视物舒适清晰。
3)解决了因镜片反光产生眩光降低视物对比度的问题，现在常用多层减反射膜（一般为4层）。
减反射膜的特性:①减反射效果、②多层减反射膜提高减反射效率、③减少反射膜的反射光残留色，减反射膜的厚度约为0.3µm。
3.抗污膜
通过氟化物，使用真空镀膜的方法达到眼镜片清晰美观耐用的要求，抗污膜的厚度约为0.005~0.01µm。
理想的树脂镜片应镀有耐磨损膜、多层减反射膜和抗污膜。

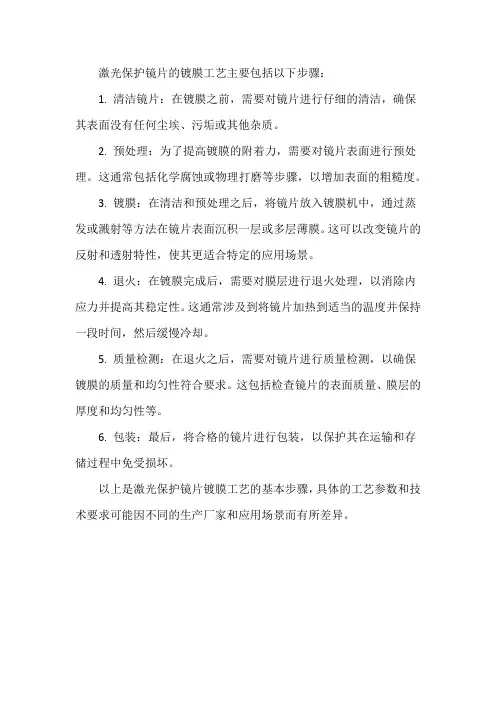

激光保护镜片的镀膜工艺主要包括以下步骤：
1. 清洁镜片：在镀膜之前，需要对镜片进行仔细的清洁，确保其表面没有任何尘埃、污垢或其他杂质。
2. 预处理：为了提高镀膜的附着力，需要对镜片表面进行预处理。
这通常包括化学腐蚀或物理打磨等步骤，以增加表面的粗糙度。
3. 镀膜：在清洁和预处理之后，将镜片放入镀膜机中，通过蒸发或溅射等方法在镜片表面沉积一层或多层薄膜。
这可以改变镜片的反射和透射特性，使其更适合特定的应用场景。
4. 退火：在镀膜完成后，需要对膜层进行退火处理，以消除内应力并提高其稳定性。
这通常涉及到将镜片加热到适当的温度并保持一段时间，然后缓慢冷却。
5. 质量检测：在退火之后，需要对镜片进行质量检测，以确保镀膜的质量和均匀性符合要求。
这包括检查镜片的表面质量、膜层的厚度和均匀性等。
6. 包装：最后，将合格的镜片进行包装，以保护其在运输和存储过程中免受损坏。
以上是激光保护镜片镀膜工艺的基本步骤，具体的工艺参数和技术要求可能因不同的生产厂家和应用场景而有所差异。
镀膜眼镜片知识大全导读：反射光对眼镜片的成像质量有一定的负面影响，如：反射造成光能损失，使镜片的透光性能下降，影响人眼视物的清晰度；反射光还会形成干扰性虚像、造成眩光等，影响视觉，有损美观。
为了提升眼镜片的品质和使用功能，镜片表面镀有多种不同类型的膜层，经多层镀膜处理后，可以兼具减少反射光、阻挡有害光线、防水、防雾、耐摩擦等多种功能，提升了眼镜片的实用性。
近年来，随着人们消费水平不断提高，各种镀膜眼镜片愈来愈受消费者的青睐。
1.1 减反射膜减反射膜是利用光波的干涉相消原理以减少镜片表面反射光的不良影响而在镜片表面镀的一层非常薄的无机金属氧化物材料膜层，硬且脆，是目前镜片片基上所需镀的基本膜层。
减反射膜能使入射光在镀膜上下表面的反射光干涉相消，减少甚至消除反射光，增加透光率，提高视物清晰度；减少炫光的发生，增强影像的反差和减少照片中的光晕现象，消弱普通镜片在照相时产生的光点或光斑的缺陷；减少高度近视镜片前方边缘如“瓶底”状一圈圈光环外观的缺陷，增加美感；使视物清晰、舒适、美观。
通常镜片表面镀多层减反射膜，以期最大限度消除反射光的不良影响。
1.2防污膜减反射膜在减少镜片表面反射光不良影响的同时，也引入了另外一个问题。
电子透射显微镜下研究显示，减反射膜层的横断面呈微孔状结构，分子间空隙较大，油污极易在减反射膜层沉淀。
所以，在保证减反射膜效果的情况下，为防止镜片表面沾染灰尘和油渍并便于镜片的清洁，在镜片表面上镀上一层非常薄的膜层--——防污膜。
防污膜的成分是有机硅化合物，该物质分子颗粒小、分子间隙小，使镜片表面更加光洁，可以具有抗污的作用。
1.3 防水膜防水膜是在镜片表面镀的一层非常薄并能使镜片表面疏水化的膜层，水滴难以在镜片表面停留而自动脱落，起到防水效果，其原理与荷叶上水珠的滚动相同。
经过离子轰击，镜片表面产生随机性的、微结构尺寸达到纳米量级、微结构与荷叶类似的膜层，不规则的突起使水滴难以在表面停留而被迫滚落。
镜片镀膜膜厚度标准
镜片镀膜是指在透明光学材料（如玻璃或塑料）表面上沉积一层或多层薄膜，以改善其光学性能、增加耐磨性、减少反射等。
膜厚度的选择通常取决于特定的应用和期望的性能。
以下是一些常见的镜片镀膜膜厚度标准：
1.抗反射涂层（Anti-Reflective Coating，AR）：一般而言，抗反
射涂层的膜厚度通常在几十纳米（nm）的范围内。
具体的膜厚
度取决于所用材料和设计目标，但常见的值可能在50 nm到
150 nm之间。
2.硬质涂层（Hard Coating）：为了提高镜片的耐刮擦性能，通
常会在表面施加硬质涂层。
这种涂层的膜厚度一般在几微米
（μm）到十几微米之间。
3.反射镜涂层：对于反射镜，膜厚度通常是设计的关键因素。
不
同波长的光对应不同的膜厚度，以产生特定的反射和透射特性。
反射镜的涂层可以包括金属膜和介电膜，其膜厚度可能在几十
纳米到数百纳米之间。
4.滤光膜：对于滤光膜，膜的厚度取决于所需的波长或波段的透
过和阻挡性能。
滤光膜可能包括多层结构，每一层的膜厚度都
经过仔细设计。
需要注意的是，具体的标准可能会因制造商、应用和具体要求而有所不同。
在制备特殊用途的光学器件时，通常会使用薄膜设计软件来优化膜层的结构和膜厚度，以满足特定的光学性能要求。
镜片镀层方法一、引言随着科技的不断发展，镜片在人们日常生活和工业领域中的应用越来越广泛。
为了提高镜片的光学性能和耐用性，镀层技术成为不可或缺的环节。
本文将介绍镜片镀层方法的原理、分类和应用。
二、镜片镀层方法的原理镜片镀层方法的基本原理是在镜片表面形成一层薄膜，通过薄膜的光学性质改变来达到所需的功能。
镀层主要通过物理气相沉积和化学气相沉积两种方法实现。
1. 物理气相沉积物理气相沉积是利用高温、真空环境下的物理过程将镀层物质沉积在镜片表面。
常见的物理气相沉积方法有蒸发镀膜、溅射镀膜和离子镀膜。
- 蒸发镀膜是将镀层材料加热至蒸发温度，使其蒸发成气体，然后在镜片表面沉积形成薄膜。
这种方法适用于低熔点的材料，如金属和某些无机化合物。
- 溅射镀膜是通过高能粒子轰击靶材，使其表面材料释放出来并沉积在镜片上。
这种方法适用于高熔点材料，如金属和氧化物。
- 离子镀膜是通过离子轰击镀层材料，使其溶解并沉积在镜片上。
离子镀膜具有更高的密度和致密性，可以提供更好的耐磨性和抗腐蚀性能。
2. 化学气相沉积化学气相沉积是利用化学反应将镀层材料沉积在镜片表面。
常见的化学气相沉积方法有化学气相沉积和溶胶-凝胶法。
- 化学气相沉积是通过在高温、真空环境中使气相反应产生的沉积物沉积在镜片上。
这种方法适用于沉积复杂的无机化合物和有机化合物。
- 溶胶-凝胶法是将溶胶溶液涂覆在镜片表面，通过凝胶化和热处理使溶胶转化为固体薄膜。
这种方法适用于沉积氧化物、氢氧化物和有机-无机复合材料。
三、镜片镀层方法的分类根据镀层的功能和应用，镜片镀层方法可以分为增透膜、反射膜和功能性膜。
1. 增透膜增透膜是一种能够增强镜片透光率的薄膜。
增透膜可以在特定波长范围内改变光的折射率，从而减少反射和损失，提高光的穿透率。
常见的增透膜有单层增透膜和多层增透膜，其主要应用于光学仪器、眼镜、相机镜头等领域。
2. 反射膜反射膜是一种能够增强镜片反射光的薄膜。
反射膜可以通过选择性反射特定波长的光来增强镜片的反射性能，常见的反射膜有金属反射膜和介质反射膜。
镜头镀膜的原理
镜头镀膜是一种在光学元件表面沉积薄膜的技术，它可以改善镜头的光学性能。
镜头镀膜的原理主要涉及光学干涉和光的反射、折射等现象。
当光线从空气进入光学元件（如透镜）时，会在界面处发生反射和折射。
由于空气和光学元件的折射率不同，会导致一部分光线被反射回去，造成光的损失和成像质量下降。
为了减少这种反射，人们在光学元件表面沉积一层薄膜，使其折射率与光学元件的折射率匹配，从而减少反射损失。
镀膜的原理基于光学干涉。
当两束光的波峰和波谷相遇时，它们会相互抵消或增强，这种现象称为干涉。
通过在光学元件表面沉积多层薄膜，人们可以控制光的干涉，从而达到减少反射、增加透过率、改善成像质量等目的。
镜头镀膜通常采用真空蒸发、溅射、化学气相沉积等技术。
在这些技术中，将所需的薄膜材料加热蒸发或溅射成原子或分子，并使其在光学元件表面沉积形成薄膜。
通过控制镀膜的厚度和折射率，可以实现不同的光学效果。
镜头镀膜的原理是通过在光学元件表面沉积薄膜来控制光的干
涉，从而改善镜头的光学性能。
这种技术在摄影、光学仪器、激光技术等领域得到了广泛应用。
镜片镀膜常识
镜面镀膜有三层：
外层防污膜是防灰尘和油渍；
中层防反射膜，是提高镜片光线通过率；
内层加硬膜是防止镜片磨损、刮花。
这三层镀膜，会使视线更明亮，在昏暗的环境下也不会灰蒙蒙，间接起到缓解视疲劳的作用。
镀膜镜片价格
质量好的镜片镀膜，价格几乎与镜片相同。
如果有眼镜店说加层镀膜只多十几块钱，那消费者就要考虑真伪和质量问题了。
而加膜之后，从侧面看镜片呈现紫色还是蓝色，只表明镀膜阻挡光线中的哪种颜色，没有品质上的区别。
加膜镜片有玻璃和树脂加膜镜片。
现在许多人配眼镜时,要求在镜片上加膜。
镜片加膜主要有两种：一种是抗反射膜，即通过在镜片前表面镀上多层不同折射率与不同厚度的透明材料，利用光干涉的原理来减少镜片表面多余的反射光。
镜片加了抗反射膜后，对光线的通透性会增加，佩戴者感觉眩光减少了，视物也更加真切和明亮。
另一种是加硬膜，主要用于树脂镜片。
它一般加在镜片前表面，使树脂镜片抗磨能力增强，同时光的通透性也有所加强。
使用者在清洁加硬膜镜片时，应先用清水将镜片前后表面洗净，再用干净软布吸干，注意不要在镜片干燥时擦拭。
如果普通的镜片可以看得很清楚，就不需要加膜，如果要加，树脂镜片可以加抗反射膜，也可以加硬膜，玻璃镜片一般只加抗反射膜。
原载:视客眼镜网
在磁粉探伤检测过程中，每个被检工件在磁化后，都要吸附一定数量的磁粉，因此，磁悬液使用一段时间后，应该测定磁悬液的浓度，以保证磁粉探伤的检测精度和可靠性。
一、用磁悬液浓度检测管测定
检测磁悬液浓度的准确方法是应用磁悬液浓度测定管——即磁粉沉淀管。
1、开启设备油泵十五分钟，待储液桶的磁悬液充分搅拌、均匀后，从油枪或喷淋系统取样100ml，装入磁悬液沉淀管，垂直静置放置。
2、煤油磁悬液和水剂磁悬液放置60分钟，变压器油和10#机油磁悬液放置24小时。
3、时间到后，观测磁粉沉淀管的磁粉沉淀刻度。
4、荧光磁粉的沉淀容积刻度为0.1～0.5ml，普通磁粉的沉淀容积刻度为1.2～2.5ml。
5、当磁粉的沉淀容积刻度在上述数值的下限值时，应添加相应的磁粉或重新调制磁悬液。
6、需要准确计算磁悬液的浓度时，应首先作出三种标准磁悬液(荧光磁粉磁悬液按：1g/L、2g/L、3g/L配置;非荧光磁粉磁悬液按：10g/L、20g/L、30g/L 配置，各取样品500ml)的浓度和沉淀高度的曲线，然后测出待检磁悬液的沉淀高度，用对比法进行计算。
7、完全沉淀后，磁悬液的载液很脏时，应该重新调制磁悬液。
二、根据经验和目测法判定
用户检测磁悬液浓度的最精确的方法是使用磁粉沉淀管。
对于经验非常丰富的操作者或者没有购买磁粉沉淀管的用户来说，也可以根据经验用目测的方法来判断。
1、磁悬液的颜色变化很大，有很多脏物时，应重新调制磁悬液。
2、用户在探伤检测时，工件表面的磁粉分布较淡，或者根本没有磁痕堆积。
应考虑添加磁粉或者重新调制磁悬液。
