电力设备状态监测装置检测试验技术

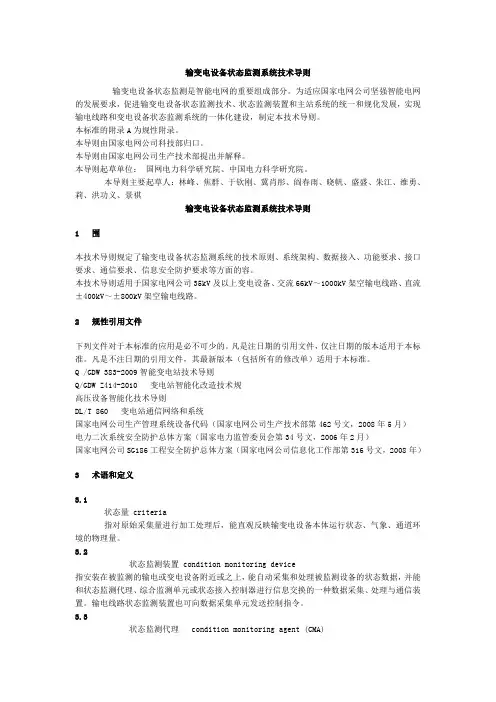

输变电设备状态监测系统技术导则输变电设备状态监测是智能电网的重要组成部分。

为适应国家电网公司坚强智能电网的发展要求，促进输变电设备状态监测技术、状态监测装置和主站系统的统一和规化发展，实现输电线路和变电设备状态监测系统的一体化建设，制定本技术导则。

本标准的附录A为规性附录。

本导则由国家电网公司科技部归口。

本导则由国家电网公司生产技术部提出并解释。

本导则起草单位：国网电力科学研究院、中国电力科学研究院。

本导则主要起草人：林峰、焦群、于钦刚、冀肖彤、阎春雨、晓帆、盛盛、朱江、维勇、莉、洪功义、景祺输变电设备状态监测系统技术导则1 围本技术导则规定了输变电设备状态监测系统的技术原则、系统架构、数据接入、功能要求、接口要求、通信要求、信息安全防护要求等方面的容。

本技术导则适用于国家电网公司35kV及以上变电设备、交流66kV～1000kV架空输电线路、直流±400kV～±800kV架空输电线路。

2 规性引用文件下列文件对于本标准的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本标准。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

Q /GDW 383-2009智能变电站技术导则Q/GDW Z414-2010 变电站智能化改造技术规高压设备智能化技术导则DL/T 860 变电站通信网络和系统国家电网公司生产管理系统设备代码（国家电网公司生产技术部第462号文，2008年5月）电力二次系统安全防护总体方案（国家电力监管委员会第34号文，2006年2月）国家电网公司SG186工程安全防护总体方案（国家电网公司信息化工作部第316号文，2008年）3 术语和定义3.1状态量 criteria指对原始采集量进行加工处理后，能直观反映输变电设备本体运行状态、气象、通道环境的物理量。

3.2状态监测装置 condition monitoring device指安装在被监测的输电或变电设备附近或之上，能自动采集和处理被监测设备的状态数据，并能和状态监测代理、综合监测单元或状态接入控制器进行信息交换的一种数据采集、处理与通信装置。

电力设备检测引言：随着工业发展和社会进步，电力设备在现代生活中扮演着重要角色。

为了确保电力设备的正常运行、安全可靠，电力设备检测成为一项不可或缺的工作。

本文将从多个维度论述电力设备检测的规范、规程和标准，并重点介绍电力设备的安全性检测、运行状态检测以及环境适应性检测。

一、电力设备的安全性检测电力设备的安全性检测是确保设备运行过程中不会对人员和设备造成伤害的关键环节。

该检测主要包括以下几个方面：1. 电路安全性检测：包括对电路中的电压、电流、功率等参数进行测量和分析，确保设备在正常工作条件下不会产生过载、短路等安全隐患。

2. 绝缘性能检测：对设备的绝缘材料和绝缘层进行测试，以验证其绝缘性能是否符合要求，防止因绝缘层破损而引发漏电、火灾等问题。

3. 接地系统检测：通过测量接地电阻和接地电位等参数，判断设备的接地系统是否符合安全要求，确保工作环境中的电场和电位不会超过安全范围。

4. 电磁辐射检测：对设备产生的电磁辐射进行测试，确保辐射水平不会对人类健康和其他设备造成危害。

二、电力设备的运行状态检测电力设备的运行状态检测是为了及时发现设备的运行异常和故障状态，提前采取维修措施，确保设备的正常运行。

这一检测过程主要包括以下几个方面：1. 温度检测：通过测量设备的温度，判断其运行状态是否正常。

过高或过低的温度都可能导致设备的运行不稳定或损坏。

2. 振动检测：利用振动传感器对设备进行振动监测，以判断设备的机械结构是否存在问题，避免由于机械故障引发的设备停机和损坏。

3. 声音检测：通过对设备运行时产生的声音进行分析和判断，判断设备是否存在异常振动、摩擦或其他故障。

4. 油质检测：对设备的润滑油或绝缘油进行化学、物理指标、电气性能等方面的测试，用于判断设备的润滑和绝缘性能是否正常。

三、电力设备的环境适应性检测电力设备在各种环境条件下都需要正常运行，因此对于设备的环境适应性进行检测也至关重要。

环境适应性检测主要包括以下几个方面：1. 温湿度适应性检测：通过将设备放置在不同的温度和湿度环境中，观察设备的运行状况，判断其在不同环境条件下的稳定性和可靠性。

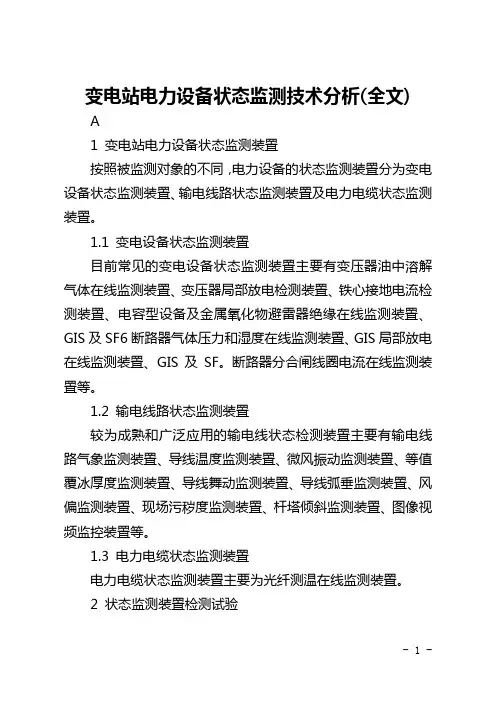

变电站电力设备状态监测技术分析(全文)A1 变电站电力设备状态监测装置按照被监测对象的不同，电力设备的状态监测装置分为变电设备状态监测装置、输电线路状态监测装置及电力电缆状态监测装置。

1.1 变电设备状态监测装置目前常见的变电设备状态监测装置主要有变压器油中溶解气体在线监测装置、变压器局部放电检测装置、铁心接地电流检测装置、电容型设备及金属氧化物避雷器绝缘在线监测装置、GIS及SF6断路器气体压力和湿度在线监测装置、GIS局部放电在线监测装置、GIS及SF。

断路器分合闸线圈电流在线监测装置等。

1.2 输电线路状态监测装置较为成熟和广泛应用的输电线状态检测装置主要有输电线路气象监测装置、导线温度监测装置、微风振动监测装置、等值覆冰厚度监测装置、导线舞动监测装置、导线弧垂监测装置、风偏监测装置、现场污秽度监测装置、杆塔倾斜监测装置、图像视频监控装置等。

1.3 电力电缆状态监测装置电力电缆状态监测装置主要为光纤测温在线监测装置。

2 状态监测装置检测试验2.1 通用检测试验电力设备状态监测装置性能检测试验是为对监测装置满足的功能情况进行检测试验。

监测装置检测试验一般需要满足以下几方面需求：（1）装置基本功能检验对装置基本功能的检验试验通常按照现场配置方案组成在线监测系统，给监测装置通电，施加相应信号，分项检验在线监测装置是否具有监测、数据记录、报警、自诊断等功能。

（2）装置电气性能检验对装置电气性能检验试验主要是对装置绝缘性特性、耐冲击特性进行检验。

变电设备状态监测装置的电气性能试验主要按"GB/T7261继电保护和安全自动装置基本试验方法"第19章的规定和方法进行绝缘电阻、介质强度、冲击电压等试验。

输电线路状态监测装置根据检测对象种类不同，一般进行可见电晕和无线电干扰试验、短路电流冲击试验或雷电冲击试验。

（3）装置电磁兼容性检验对装置电磁兼容性检验主要按照"GB/T17626电磁兼容试验和测量技术"中的规定和方法进行静电放电抗扰度、射频电磁场辐射抗扰度、脉冲磁场抗扰度、工频磁场抗扰度等抗扰度试验。

电力系统设备状态监测与故障诊断技术分析一、概述随着电力工业的快速发展，电力系统设备的安全稳定运行对于保障社会经济的持续发展和人民生活的正常进行具有至关重要的意义。

由于设备老化、运行环境恶劣以及人为操作失误等多种因素的影响，电力系统设备在运行过程中难免会出现各种故障。

对电力系统设备进行状态监测与故障诊断技术的研究与应用，成为了确保电力系统安全稳定运行的关键环节。

状态监测技术是指通过实时采集设备运行状态信息，对设备的健康状况进行实时监测和评估的技术。

该技术能够及时发现设备的异常状态，为故障诊断提供有力的数据支持。

而故障诊断技术则是根据状态监测所获得的数据，结合设备的结构特点、工作原理以及运行环境等因素，对设备故障进行准确判断和定位的技术。

通过故障诊断，可以确定故障的原因、程度和范围，为后续的维修和更换工作提供指导。

近年来，随着传感器技术、信号处理技术和人工智能技术的不断发展，电力系统设备状态监测与故障诊断技术也取得了显著的进步。

各种新型传感器和监测设备的出现，使得状态信息的获取更加准确和全面信号处理技术的发展，使得对监测数据的分析和处理更加高效和精确而人工智能技术的应用，则为故障诊断提供了更加智能和自动化的方法。

尽管取得了这些进展，但电力系统设备状态监测与故障诊断技术仍面临着一些挑战和问题。

例如，对于复杂设备和系统的监测与诊断，需要更加深入的理论研究和更加完善的技术体系同时，还需要解决在实际应用过程中可能出现的误报、漏报等问题，提高监测与诊断的准确性和可靠性。

本文旨在对电力系统设备状态监测与故障诊断技术进行深入的分析和研究，探讨其在实际应用中的优势和不足，并提出相应的改进和发展方向。

通过对该技术的深入研究和应用推广，有望为电力系统设备的安全稳定运行提供更加坚实的技术保障。

1. 电力系统设备状态监测与故障诊断的重要性在电力系统中，设备状态监测与故障诊断技术的应用具有极其重要的意义。

这一技术能够确保电力系统的稳定运行。
