BIM建筑信息模型深度要求

建筑“B I M”模型深度标准
一、模型精度等级划分
以“模型精度等级（LOD-Level of Detail）“来定义BIM模型中建筑元素的精度高低。

将LOD共分为5级：
1)LOD100——概念性：示以几何数据，或线条、面积、体积区域等。

2)LOD200——近似几何：以3D显示通用元素，包括其最大尺寸和用
途。

3)LOD300——精确几何：以3D表达特定元素，具体几何数据的3D对象，
包含尺寸、容量、连接关系等。

4)LOD400——加工制造：即为加工制造图，用以采购、生产及安装；
具有精确性特点。

5)LOD500——建成竣工：建筑部件实际成品。

参考上述规定，再比照我国相关制图规范标准，特将传统设计阶段—
—方案阶段、初步设计阶段、施工图阶段、施工图深化阶段、运维阶
段分别和LOD100、200、300、400、500对应。

二、各专业在不同阶段模型精度等级
三、各专业模型精度等级具体要求。

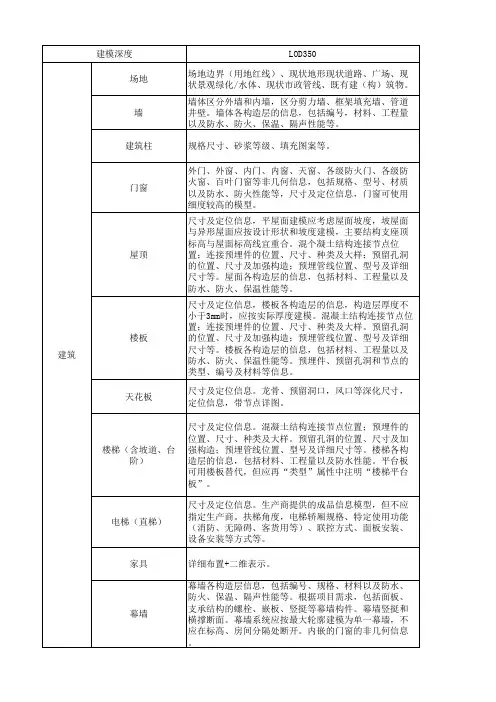

BIM模型精度具体要求标准附录D表D-1BIM模型精度具体要求标准1、建筑建模深度LOD100LOD200LOD300LOD350LOD400LOD500 场地简单的场地布置。

部分构件用体量表示场地边界（用地红线、高程、正北）、地形表面、建筑地坪、场地道路等按图纸精确建模。

景观、人物、植物、道路贴近真实。

场地边界（用地红线）、现状地形、现状道路、广场、现状景观绿化／水体、现状市政管线、既有建（构）筑物场地边界（用地红线）、现状地形、现状道路、广场、现状景观绿化／水体、现状市政管线、既有建（构）筑物在LOD400的基础上是实际场地模型墙包含墙体物理属性（长度，厚度，高度及表面颜色）增加材质信息，含粗略面层划分包含详细面层信息，材质要求，防火等级、附节点详图墙体区分外墙和内墙，区分剪力墙、框架填充墙、管道井壁。

墙体各构造层的信息，包括编号、材料、工程量以及防水、防火、保温、隔声性能等。

在LOD350的基础上添加运输进场信息、安装操作单位，规格型号，施工工艺，材质，生产厂家，施工起始日期，工程量，养护维护说明在LOD400的基础上是实际安装的墙体模型建筑柱物理属性：尺寸，高度带装饰面，材质规格尺寸、砂浆等级、填充图案等规格尺寸、砂浆等级、填充图案等在LOD350的基础上添加运输进场信息、安装操作单位，规格型号，施工工艺，材质，生产厂家，施工起始日期，工程量，养护维护说明在LOD400的基础上是实际安装的建筑柱模型12门、窗同类型的基本族按实际要求插入门、窗门窗大样图，门窗详图外门、外窗、内门、内窗、天窗、各级防火门、各级防火窗、百叶门窗等非几何信息，包括规格、型号、材质以及防水、防火性能等，尺寸及定位信息，门窗可使用细度较高的模型在LOD350的基础上添加运输进场信息、安装操作单位，规格型号，施工工艺，材质，生产厂家，施工起始日期，工程量，养护维护说明在LOD400的基础上是实际安装的门窗模型屋顶悬挑、厚度、坡度加材质、檐口、封檐带、排水沟规格尺寸、砂浆等级、填充图案等尺寸及定位信息。

建筑“BIM”模型深度标准
一、模型精度等级划分
以“模型精度等级（LOD-Level of Detail）“来定义BIM模型中建筑元素的精度高低。

将LOD共分为5级：
1)LOD100——概念性：示以几何数据，或线条、面积、体积区域等。

2)LOD200——近似几何：以3D显示通用元素，包括其最大尺寸和用途。

3)LOD300——精确几何：以3D表达特定元素，具体几何数据的3D对象，
包含尺寸、容量、连接关系等。

4)LOD400——加工制造：即为加工制造图，用以采购、生产及安装；具有
精确性特点。

5)LOD500——建成竣工：建筑部件实际成品。

参考上述规定，再比照我国相关制图规范标准，特将传统设计阶段——方案阶段、初步设计阶段、施工图阶段、施工图深化阶段、运维阶段分别和LOD100、200、300、400、500对应。

二、各专业在不同阶段模型精度等级
三、各专业模型精度等级具体要求。

bim模型深度要求1、BIM模型深度要求1.BIM模型深度1.1BIM模型深度应按不同专业划分，包括建筑、结构、机电专业的BIM模型深度。

1.2BIM模型深度应分为几何和非几何两个信息维度。

每个信息维度分为5个等级区间1.3BIM模型深度等级可按需要选择不同专业和信息维度的深度等级进行组合。

其表达方式为：专业BIM模型深度等级=[GIm，NGIn]，其中GIm是该专业的几何信息深度等级，NGIn是该专业的非几何信息深度等级，m和n的取值区间为[1.0~5.0]。

1.4BIM模型深度等级可按需要选择专业BIM模型深度等级进行组2、合。

其表达方式为：BIM模型深度等级={专业BIM模型深度等级}。

2专业BIM模型深度等级2.1建筑专业BIM模型深度应符合表2.1-1建筑专业几何信息深度等级表和2.1-2建筑专业非几何信息深度等级表的规定。

表2.1-1建筑专业几何信息深度等级表序号信息内容深度等级1.02.03.04.05.01场地边界〔用地红线、高程、正北〕、地形外表、地貌、植被、地坪、场地道路等√√√√√2建筑主体外观样子：例如体量样子大小、位置等√√√√√3建筑层数、高度、基本功能分隔构件、基本面积√√√√√4建筑标高√√√√3、√5建筑空间√√√√√6主要技术经济指标的基础数据〔面积、高度、距离、定位等〕√√√√√7广场、停车场、运动场地、无障碍设施、排水沟、挡土墙、护坡、土方的尺寸、大小、位置√√√√8植被、小品的尺寸、大小、位置√√√√9主体建筑构件的几何尺寸、定位信息：楼地面、柱、外墙、外幕墙、屋顶、内墙、门窗、楼梯、坡道、电梯、管井、吊顶等√√√√10主要建筑设施的几何尺寸、定位信息：卫浴、部分家具、部分厨房设施等√√√11主要建筑详情几何尺寸、定位信息：栏杆、扶手、装饰构件、功能性构件〔如防水防潮、保温、隔声吸声〕等4、√√√12主体建筑构件深化几何尺寸、定位信息：构造柱、过梁、基础、排水沟、集水坑等√√√13主要建筑设施深化几何尺寸、定位信息：卫浴、厨房设施等√√√14主要建筑装饰深化：材料位置、分割形式、铺装与划分√√√15主要构造深化与详情√√√16隐藏工程与预留孔洞的几何尺寸、定位信息√√√17细化建筑经济技术指标的基础数据√√√18精细化构件详情组成与拆分的几何尺寸、定位信息√√19最终构件的精确定位及外形尺寸√√20最终确定的洞口的精确定位及尺寸√√21构件为安装预留的细小孔洞√√22实际完成的建筑构配件的5、位置及尺寸√。

建筑“BI米”模型深度标准
一、模型精度等级划分
以“模型精度等级(LOD-Level of Detail)“来定义BI米模型中建筑元素的精度高低.将LOD共分为5级:
1)LOD100——概念性:示以几何数据,或线条、面积、体积区域等.
2)LOD200——近似几何:以3D显示通用元素,包括其最大尺寸和用途.
3)LOD300——精确几何:以3D表达特定元素,具体几何数据的3D对象,包
含尺寸、容量、连接关系等.
4)LOD400——加工制造:即为加工制造图,用以采购、生产及安装;具有精
确性特点.
5)LOD500——建成竣工:建筑部件实际成品.
参考上述规定,再比照我国相关制图规范标准,特将传统设计阶段——方案阶段、初步设计阶段、施工图阶段、施工图深化阶段、运维阶段分别和LOD100、200、300、400、500对应.
二、各专业在不同阶段模型精度等级
三、各专业模型精度等级具体要求。

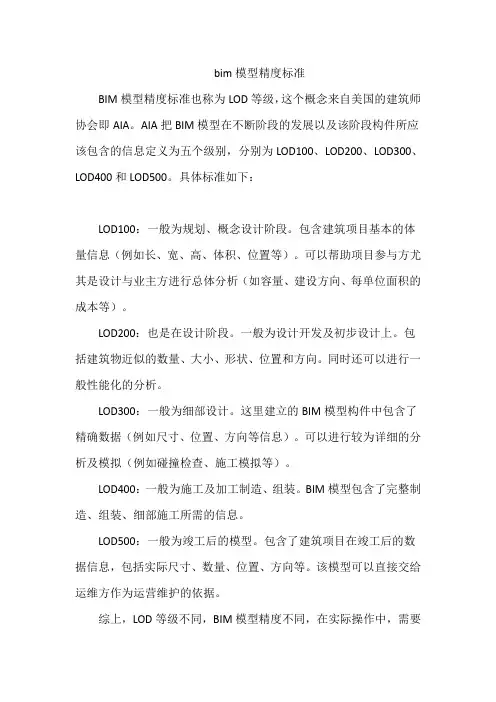

bim模型精度标准
BIM模型精度标准也称为LOD等级，这个概念来自美国的建筑师协会即AIA。

AIA把BIM模型在不断阶段的发展以及该阶段构件所应该包含的信息定义为五个级别，分别为LOD100、LOD200、LOD300、LOD400和LOD500。

具体标准如下：
LOD100：一般为规划、概念设计阶段。

包含建筑项目基本的体量信息（例如长、宽、高、体积、位置等）。

可以帮助项目参与方尤其是设计与业主方进行总体分析（如容量、建设方向、每单位面积的成本等）。

LOD200：也是在设计阶段。

一般为设计开发及初步设计上。

包括建筑物近似的数量、大小、形状、位置和方向。

同时还可以进行一般性能化的分析。

LOD300：一般为细部设计。

这里建立的BIM模型构件中包含了精确数据（例如尺寸、位置、方向等信息）。

可以进行较为详细的分析及模拟（例如碰撞检查、施工模拟等）。

LOD400：一般为施工及加工制造、组装。

BIM模型包含了完整制造、组装、细部施工所需的信息。

LOD500：一般为竣工后的模型。

包含了建筑项目在竣工后的数据信息，包括实际尺寸、数量、位置、方向等。

该模型可以直接交给运维方作为运营维护的依据。

综上，LOD等级不同，BIM模型精度不同，在实际操作中，需要
根据项目需求和实际情况来选择合适的LOD等级。

B I M模型深度标准标准化工作室编码[XX968T-XX89628-XJ668-XT689N]B I M模型深度标准一、定义模型的细致程度定义了一个模型构件单元从最初级的概念化的程度发展到最高级的竣工级精度的步骤。

按照BIM模型的运行阶段不同，从概念设计到竣工设计共划分为五个阶段：1.0 –等同于概念设计，此阶段的模型通常为表现建筑整体类型分析的建筑体量，分析包括体积，建筑朝向，每平方造价等。

2.0 –等同于方案设计，此阶段的模型包含普遍性系统包括大致的数量，大小，形状，位置以及方向。

3.0 –模型单元等同于传统施工图和深化施工图层次。

4.0 –此阶段的模型被认为可以用于模型单元的加工和安装。

5.0 –最终阶段的模型表现的项目竣工的情形。

模型深度按不同专业进行划分，包括建筑、结构、机电专业的模型深度。

模型深度应分为几何和非几何两个信息类型。

二、各专业模型深度标准2.1建筑专业建筑专业BIM模型深度等级应符合表2.1-1建筑专业几何信息深度等级表和表2.1-2 建筑专业非几何信息深度等级表的规定。

表 2.1-1 建筑专业几何信息深度等级表2.2结构专业结构专业BIM模型深度等级应符合表2.2-1结构专业几何信息深度等级表和表2.2-2 结构专业非几何信息深度等级表的规定。

表 2.2-1 结构专业几何信息深度等级表2.3机电专业机电专业BIM模型深度应符合表2.3-1 机电专业几何信息深度等级表和表2.3-2 机电专业非几何信息深度等级表的规定。

表 2.3-1 机电专业几何信息深度等级表三、总结在BIM实际应用中，我们首先要根据项目的不同阶段以及项目的具体目的来确定建模的深度等级，根据不同等级所概括的模型精度要求来确定建模精度；在实际应用中，根据项目具体目的的不同，也可以对模型深度进行适当的调整以适应当前项目的需要。

BIM模型设计要求
1.设计深度要求
BIM模型应与二维施工图一致，达到指导施工的目的，可以让建设、设计和施工等单位直观地进行沟通。

2.各专业 BIM 模型内容
2.1建筑专业 BIM 模型内容应符合表1-1的规定
表1-1建筑专业BIM模型信息内容
2.2结构专业 BIM 模型内容应符合表1-2的规定
表1-2结构专业BIM模型信息内容
2.3机电专业 BIM 模型内容应符合表1-3的规定
表1-3机电专业BIM模型信息内容
3.BIM建模的软件要求、提交物
3.1 BIM 建模的软件要求：采用Autodesk Revit系列软件进行建模；
3.2 施工图阶段BIM的提交物
(1)BIM专业设计模型：应提供最终各专业BIM设计模型，为Autodesk Revit的RVT格式。

(2)BIM综合协调模型：应提供综合协调模型，重点应用于进行各专业间的综合协调，及检查是否在因为设计错误造成无法施工等情况，为Autodesk Revit的RVT格式。

(3)BIM浏览模型：与方案设计阶段类似，应提供由BIM设计模型创建的带有必要工程数据信息的BIM浏览模型,轻量化的数据格式（NWD和PDF格式)。

BIM模型标准1、概述1.1参考文献《建筑工程设计信息模型制图标准》JGJ/T448-2018《建筑信息模型设计交付标准》GB/T51301-2018《建筑信息模型分类和编码标准》GB/T51269-2017《万达BIM模型标准》QWB_BIM101-2016《万达BIM族库标准》QWB_BIM102-2016美国建筑标准协会编制的Omniclass建筑业分类体系CObie标准（Construction Operation Building Information Exchange）施工运营建筑信息交换标准1.2主要内容本模型标准从建模、模型文件存储、编号、关联关系、点位绑定五部分内容规范运维运维管理阶段模型应用的标准。

2、基本概念2.1建筑信息模型2.1.1模型单元建筑信息模型中承载建筑信息的实体及其相关属性的集合，是工程对象的数字化表达；模型单元分为四个级别如下表：2.1.2模型精细度建筑信息模型中所容纳的模型单元丰富程度的衡量指标。

衡量建筑信息模型完备程度的指标。

分为四个等级LOD1.0-L0D4.0如下表：2.2模型单元表达建筑信息模型中模型单元表达几何信息和属性信息两部分内容2.2.1几何信息表达模型单元所承载的几何信息描述了工程对象的空间位置和自身的几何特征，主要由三方面的指标来控制，即空间定位、空间占位和几何表达精度；2.2.1.1空间定位：表述工程对象在三维空间中的位置；2.2.1.2空间占位：建筑物和构配件在三维空间的指定位置上，于各方向上所占用的最大空间；2.2.1.3几何表达精度：模型单元在视觉呈现时，集合表达真实性和精确性的衡量指标。

建筑信息模型无法也没有必要表达出构件或产品的全部几何变化真实细节。

应根据应用需求，选择适当的几何表达等级。

几何精度等级又分为G1-G4四个等级，如下表所示：精度等级精度要求示例示例G1 可满足二维化或符号化识别要求G2 可满足空间占位、主要颜色等粗略识别需求G3 可满足建造安装流程、采购等精细识别需求G4 可满足高精度渲染展示、产品管理、制造加工准备等高精度识别需求2.2.2属性信息表达2.2.1.1信息深度：模型单元承载属性信息详细程度的衡量指标；2.2.1.2信息深度等级的划分，如下表：等级英文名代号等级要求3、建模标准3.1基本要求3.1.1创建项目样板文件（.rte）/项目基础文件（.rvt）根据项目基本信息及BIM运维模型标准，在绘制各专业模型文件前，创建项目样板文件/项目基础文件；文件内容包括轴网、标高、楼层、度量单位、管线配色、管道系统等内容；创建项目样板文件/项目基础文件作为本项目的基础文件，所以专业模型文件均依据基础文件绘制。

LOD建模深度标准模型的细致程度，英文称作Level of Details，也叫作Level of Development。

描述了一个BIM模型构件单元从最低级的近似概念化的程度发展到最高级的演示级精度的步骤。

美国建筑师协会（AIA）为了规范BIM参与各方及项目各阶段的界限，在其2008年的文档E202中定义了LOD的概念。

这些定义可以根据模型的具体用途进行进一步的发展。

LOD的定义可以用于两种途径：确定模型阶段输出结果（Phase Outcomes）以及分配建模任务（Task Assignments）。

模型阶段输出结果（Phase Outcomes）随着设计的进行，不同的模型构件单元会以不同的速度从一个LOD等级提升到下一个。

例如，在传统的项目设计中，大多数的构件单元在施工图设计阶段完成时需要达到LOD3 00的等级，同时在施工阶段中的深化施工图设计阶段大多数构件单元会达到LOD 400的等级。

但是有一些单元，例如墙面粉刷，永远不会超过LOD 100的层次。

即粉刷层实际上是不需要建模的，它的造价以及其他属性都附着于相应的墙体中。

任务分配（Task Assignments）在三维表现之外，一个BIM模型构件单元能包含非常大量的信息，这个信息可能是多方来提供。

例如，一面三维的墙体或许是建筑师创建的，但是总承包方要提供造价信息，暖通空调工程师要提供U值和保温层信息，一个隔声承包商要提供隔声值的信息，等等。

为了解决信息输入多样性的问题，美国建筑师协会文件委员会提出了“模型单元作者”（MCA）的概念，该作者需要负责创建三维构件单元，但是并不一定需要为该构件单元添加其他非本专业的信息。

在一个传统项目流程中，模型单元作者（MCA）的分配极有可能是和设计阶段一致的–设计团队会一直将建模进行到施工图设计阶段，而分包商和供应商将会完成需要的深化施工图设计建模工作。

然而，在一个综合项目交付（IPD）的项目中，任务分配的原则是“交给最好的人”，因此在项目设计过程中不同的进度点会发生任务的切换。

幕1幕墙竖挺具体形状、尺寸编号具体形状、尺寸编号墙2幕墙连接件具体形状、尺寸编号具体形状、尺寸编号具体形状、尺寸编号、具体定位具体形状、尺寸编号、具体定位具体形状、尺寸编号、具体定位具体形状、尺寸编号、具体定位具体形状、尺寸编号、具体定位擦窗机及具体形状、尺寸编号、轨道、维护设备具体定位精确尺寸的模型实体，包含典型专业模型元素暖精确尺寸的模型实体，通包含典型专业模型元素专精确尺寸的模型实体，业包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，3幕墙与主体连接节点具体形状、尺寸编号、具体定位4幕墙采光天窗具体形状、尺寸编号、具体定位5可开启门窗具体形状、尺寸编号、具体定位6幕墙格栅、百叶具体形状、尺寸编号、具体定位7幕墙结构具体形状、尺寸编号、具体定位8具体形状、尺寸编号、具体定位1冷热源设备精确尺寸的模型实体，包含典型专业模型元素2空调设备精确尺寸的模型实体，包含典型专业模型元素3风机精确尺寸的模型实体，包含典型专业模型元素4风机盘管精确尺寸的模型实体，包含典型专业模型元素5新风风管精确尺寸的模型实体，包含典型专业模型元素6回风风管精确尺寸的模型实体，包含典型专业模型元素7排风排烟风管精确尺寸的模型实体，包含典型专业模型元素8冷热媒水管精确尺寸的模型实体，包含典型专业模型元素9水泵精确尺寸的模型实体，包含典型专业模型元素10排烟阀、防火阀精确尺寸的模型实体，包含典型专业模型元素11各类阀门精确尺寸的模型实体，包含典型专业模型元素12散流器精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素给精确尺寸的模型实体，排包含典型专业模型元素水精确尺寸的模型实体，专包含典型专业模型元素业精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，动包含典型专业模型元素力精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素电精确尺寸的模型实体，气包含典型专业模型元素专精确尺寸的模型实体，业包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，14回风口精确尺寸的模型实体，包含典型专业模型元素15静压箱精确尺寸的模型实体，包含典型专业模型元素1给水主管精确尺寸的模型实体，包含典型专业模型元素2污水管及坡度精确尺寸的模型实体，包含典型专业模型元素3雨水管精确尺寸的模型实体，包含典型专业模型元素4煤气管精确尺寸的模型实体，包含典型专业模型元素5热力管精确尺寸的模型实体，包含典型专业模型元素6消防水管精确尺寸的模型实体，包含典型专业模型元素7给排水泵及消防泵精确尺寸的模型实体，包含典型专业模型元素8水箱精确尺寸的模型实体，包含典型专业模型元素9喷淋精确尺寸的模型实体，包含典型专业模型元素10消火栓精确尺寸的模型实体，包含典型专业模型元素1热动力设备精确尺寸的模型实体，包含典型专业模型元素2热动力管道精确尺寸的模型实体，包含典型专业模型元素3发电机精确尺寸的模型实体，包含典型专业模型元素4电力管道精确尺寸的模型实体，包含典型专业模型元素1强电线槽精确尺寸的模型实体，包含典型专业模型元素2变压器精确尺寸的模型实体，包含典型专业模型元素3配电箱精确尺寸的模型实体，包含典型专业模型元素4控制柜精确尺寸的模型实体，包含典型专业模型元素5灯具精确尺寸的模型实体，包含典型专业模型元素6插座精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素市1市政给水具体精确尺寸、管材具体精确尺寸、管材政2市政排水具体精确尺寸、管材具体精确尺寸、管材外3市政通讯具体精确尺寸、管材具体精确尺寸、管材网4市政燃气具体精确尺寸、管材具体精确尺寸、管材5市政热力具体精确尺寸、管材具体精确尺寸、管材6市政电力具体精确尺寸、管材具体精确尺寸、管材7设备构筑物具体形状、尺寸、体积具体形状、尺寸、体积8检查井具体形状、尺寸、体积具体形状、尺寸、体积精确尺寸的模型实体，包含典型专业模型元素8信息点精确尺寸的模型实体，包含典型专业模型元素11接线箱精确尺寸的模型实体，包含典型专业模型元素9摄像机精确尺寸的模型实体，包含典型专业模型元素10探测器施工模型精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素精确尺寸的模型实体，包含典型专业模型元素具体形状、尺寸、体积具体形状、尺寸、体积。

B I M模型深度标准
Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
建筑“B I M”模型深度标准
一、模型精度等级划分
以“模型精度等级（LOD-Level of Detail）“来定义BIM模型中建筑元素的精度高低。

将LOD共分为5级：
1)LOD100——概念性：示以几何数据，或线条、面积、体积区域等。

2)LOD200——近似几何：以3D显示通用元素，包括其最大尺寸和用
途。

3)LOD300——精确几何：以3D表达特定元素，具体几何数据的3D对
象，包含尺寸、容量、连接关系等。

4)LOD400——加工制造：即为加工制造图，用以采购、生产及安装；具
有精确性特点。

5)LOD500——建成竣工：建筑部件实际成品。

参考上述规定，再比照我国相关制图规范标准，特将传统设计阶段——
方案阶段、初步设计阶段、施工图阶段、施工图深化阶段、运维阶段分
别和LOD100、200、300、400、500对应。

二、各专业在不同阶段模型精度等级
三、各专业模型精度等级具体要求。

BIM 模型深度标准一、定义模型的细致程度定义了一个BIM模型构件单元从最初级的概念化的程度发展到最高级的竣工级精度的步骤。

按照BIM模型的运行阶段不同，从概念设计到竣工设计共划分为五个阶段：1.0 –等同于概念设计，此阶段的模型通常为表现建筑整体类型分析的建筑体量，分析包括体积，建筑朝向，每平方造价等。

2.0 –等同于方案设计，此阶段的模型包含普遍性系统包括大致的数量，大小，形状，位置以及方向。

3.0 –模型单元等同于传统施工图和深化施工图层次。

4.0 –此阶段的模型被认为可以用于模型单元的加工和安装。

5.0 –最终阶段的模型表现的项目竣工的情形。

模型深度按不同专业进行划分，包括建筑、结构、机电专业的模型深度。

模型深度应分为几何和非几何两个信息类型。

二、各专业模型深度标准2.1建筑专业建筑专业BIM模型深度等级应符合表2.1-1建筑专业几何信息深度等级表和表2.1-2 建筑专业非几何信息深度等级表的规定。

表 2.1-1 建筑专业几何信息深度等级表表 2.1-2 建筑专业非几何信息深度等级表2.2结构专业结构专业BIM模型深度等级应符合表2.2-1结构专业几何信息深度等级表和表2.2-2 结构专业非几何信息深度等级表的规定。

表 2.2-1 结构专业几何信息深度等级表表2.2-2 结构专业非几何信息深度等级表2.3机电专业机电专业BIM模型深度应符合表2.3-1 机电专业几何信息深度等级表和表2.3-2 机电专业非几何信息深度等级表的规定。

表 2.3-1 机电专业几何信息深度等级表三、总结在BIM实际应用中，我们首先要根据项目的不同阶段以及项目的具体目的来确定建模的深度等级，根据不同等级所概括的模型精度要求来确定建模精度；在实际应用中，根据项目具体目的的不同，也可以对模型深度进行适当的调整以适应当前项目的需要。
