卧螺离心机工作原理
卧螺离心机是一种常用于固液分离的设备，它的工作原理主要依靠离心力和重力的作用。

卧螺离心机主要由机体、电机、螺旋传动装置、固液分离室、进料口、排液口和排渣口等组成。

卧螺离心机的工作过程如下：
1. 首先，通过进料口将待分离的混合物输入到固液分离室中，混合物中的固体颗粒会受到离心力的作用，被推到离心机的内壁上。

2. 同时，离心机内部的螺旋传动装置会不断地旋转，将离心机内质量较重的固体颗粒推向排渣口，完成离心分离的过程。

3. 分离后的液体部分则会通过内部的喷嘴或管道排出离心机，达到液固分离的目的。

卧螺离心机的几个关键工作原理如下：
1. 离心力：离心机的高速旋转会产生巨大的离心力，使固体颗粒受到向外的力，从而使固体和液体分离。

2. 重力：除了离心力外，重力也是促使固体颗粒从内部被推向离心机壁面上的一个重要力量。

3. 螺旋传动装置：离心机内的螺旋传动装置起到不断推动固体颗粒向排渣口移动的作用，确保离心机能持续进行分离。

4. 进料流量和质量：进料口的控制使得离心机能够适应不同的生产要求，并且保证分离效果的稳定性。

总的来说，卧螺离心机的工作原理是通过离心力和重力作用，
结合螺旋传动装置的推动，实现固液分离的过程。

这种设备广泛应用于化工、制药、食品等行业中，对固液分离有着重要的作用。

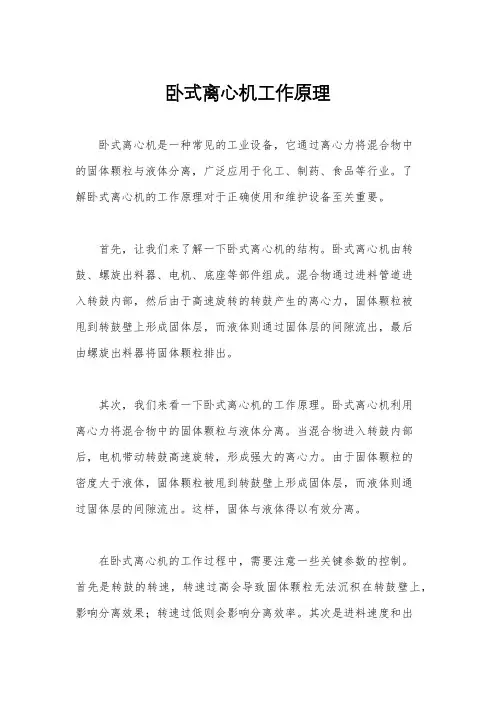

卧式离心机工作原理
卧式离心机是一种常见的工业设备，它通过离心力将混合物中
的固体颗粒与液体分离，广泛应用于化工、制药、食品等行业。

了
解卧式离心机的工作原理对于正确使用和维护设备至关重要。

首先，让我们来了解一下卧式离心机的结构。

卧式离心机由转鼓、螺旋出料器、电机、底座等部件组成。

混合物通过进料管道进
入转鼓内部，然后由于高速旋转的转鼓产生的离心力，固体颗粒被
甩到转鼓壁上形成固体层，而液体则通过固体层的间隙流出，最后
由螺旋出料器将固体颗粒排出。

其次，我们来看一下卧式离心机的工作原理。

卧式离心机利用
离心力将混合物中的固体颗粒与液体分离。

当混合物进入转鼓内部后，电机带动转鼓高速旋转，形成强大的离心力。

由于固体颗粒的
密度大于液体，固体颗粒被甩到转鼓壁上形成固体层，而液体则通
过固体层的间隙流出。

这样，固体与液体得以有效分离。

在卧式离心机的工作过程中，需要注意一些关键参数的控制。

首先是转鼓的转速，转速过高会导致固体颗粒无法沉积在转鼓壁上，影响分离效果；转速过低则会影响分离效率。

其次是进料速度和出
料速度的控制，要保持适当的进料速度和出料速度，以确保分离效果和设备稳定运行。

此外，还需注意转鼓内部的清洁和维护工作，以确保设备长期稳定运行。

总之，卧式离心机通过离心力将混合物中的固体颗粒与液体分离，其工作原理简单而有效。

正确掌握卧式离心机的工作原理和关键参数控制，对于设备的正常运行和产品质量的保证至关重要。

希望本文对您有所帮助，谢谢阅读。

卧螺离心机知识青岛明月海藻集团有限公司卧式螺旋卸料沉降离心基础知识（2012）一、工作原理物料在高速旋转产生的离心力作用下，立即被转入转鼓腔内。

固体颗粒由于比重较大，离心力也大，因此被甩贴在转鼓内壁上，形成固体层;水分由于密度较小，离心力小，因此只能在固体层内侧形成液体层。

固体层的污泥在螺旋输送器的缓慢推动下，被输送到转鼓锥端，经转鼓周围的出口连续排出；液体层的液体则由堰口连续”溢流“排至转鼓外，形成分离液，然后汇集起来，靠重力排出脱水机外。

进料方向与污泥固体的输送方向一致，即进料口和出渣口分别在转鼓的两端时，称为顺流式离心机；当进泥方向与污泥固体的输送方向相反，即进料口和排渣口在转鼓的同一端时，它称为逆流式离心机。

二、基本结构2.1进料口离心机日常操作和保养离心机须有专门的操作人员及维护人员，操作人员应每班检查，记录机器的流量，主轴承座的振动，轴承温度，工作电流等数据。

每次停机前应将转鼓与螺旋内的沉渣冲洗干净，以免转鼓与螺旋内因积料而引起下次启动时机器的振动加剧，如遇电流突然升高时，应立即关闭进料系统，打开清洗阀清洗螺旋至工作电流恢复正常后卧螺才能继续通料，反之则说明卧螺已有故障，需查明原因排除故障后方能再次开机。

1 启动前准备工作1.1检查要点确认离心机设备及其接口按照设备外形图正确、完整的安装就位；若机器为液压驱动，检查液压站内是否有充足的液压油（T68或46号抗磨液压油，品牌建议为长城或壳牌），具体参照液压站说明书； ?2.2固相出口小端支承轴小端深沟球轴承主轴承调节环小端支承轴挡板大法兰深沟球轴承调节环挡板主轴承大端螺旋轴承外圈滚针轴承外圈轴承固定环顶盖2.3螺旋端口（小端）三、日常操作和维护 3.1 检查准备3.1.1确认离心机设备及其接口按照设备外形图正确、完整的安装就位；3.1.2确认机器旋转方向是否按照皮带罩上箭头指示方向；3.1.3确认离心机控制系统各项功能显示正常运行； 3.1.4确认设备管道、阀门等管件等完好、无泄漏； 3.1.5确认离心机已经按照要求的方法正确润滑。

心机培训教材华油飞达有限公司1结构及工作原理（参见图1）1.1结构主电机上装有液力偶合器，通过液力偶合器上的皮带轮带动滚筒上的皮带轮，从而驱动滚筒旋转，滚筒支承在2个主轴承上，滚筒内装有螺旋推进器，螺旋推进器通过轴承支承在与滚筒轴同心的轴上，可以相对滚筒旋转，滚筒大端装有差速器，它是一个行星齿轮减速机构，差速器的输出轴与螺旋推进器相联，可带动螺旋推进器旋转。

差速器右端的输入轴上装有皮带轮，通过辅机皮带轮的传动，为差速器提供一个输入转速。

离心机的滚筒总成装在一个不锈钢制箱体内，箱体分为2个隔仓，左隔仓收集离心机排出的液体，右隔仓收集离心机排出的固体。

1.2工作原理1.2.1离心机的分离原理（参见图2）图2：离心机分离原理图泥浆中固相和液相的分离过程是在滚筒中完成的。

离心机的分离原理是利用滚筒的高速旋转带动进入滚筒中的泥浆高速旋转，泥浆被甩到筒壁上形成一个液圈，液圈中的固相颗粒由于受到大于自身重力几百倍甚至几千倍的离心力的作用，就克服泥浆粘度的阻力快速沉降到滚筒的内壁上，形成固相层，液体形成液相层。

液圈中的固相颗粒所受的离心力与自身的重力的比值称为离心机的分离因素，分离因素大的离心机可以从泥浆中分离岀更细的颗粒，石油钻井用离心机根据分离因素的大小可分为三种类型：a.低速离心机：亦称为“重晶石回收型离心机”。

它的分离因素为500〜700,对于低密度固相，它的分离点为6〜IOum,对于高密度固相，分离点为4〜7μm,这种离心机主要用来回收重晶石。

b.中速离心机：它的分离因素为800左右，可分离5-7 U m的固相，用于清除泥浆中的有害固相，控制泥浆比重和粘度，这是目前井队使用最多的离心机。

c.高速离心机：它的分离因素为1200〜2100左右，分离点2〜5um,用于清除有害固相，控制泥浆粘度，一般与低速离心机串联使用组成双机系统（参见图3）。

在此系统中，低速离心机放在第一级，它分离出的重晶石排回泥浆罐中以回收重晶石，它排出的液体先排入一个缓冲罐中，再用泵把缓冲罐中的液体送入高速离心机中，高速离心机分离出的固体排出罐外，液体回到循环系统中，采用“两机”系统既可以有效清除有害固相，又可以防止大量浪费重晶石，国外已普遍采用，国内也已开始配备此系统。

从富一阳光卧螺离心机结构图讲工作原理
卧螺离心机是离心机中的主要分支，应用广泛技术含量高，富一阳光结合卧螺离心机机构图为你讲解卧螺离心机的工作原理。

卧螺离心机主要由动力部件（电机）、传动部件，旋转件、机身主体组成
卧螺离心机结构图
卧螺离心机旋转件由旋桶（转筒）、叶轮扫桨（螺旋推料器），差速器。

卧螺离心机旋转部件在分离后加工中起到决定性作用：
卧螺离心机工作原理图
电机驱动旋桶（转筒）和叶轮扫桨同向高速转动，转筒、螺旋推料器，产生离心力场加速料浆分离，液体中质量大的悬浮物迅速地向筒壁积聚料浆实现快速的固液分离，液体排出排液口，固相附着在转筒内壁，差速器控制叶轮扫桨与转筒有速度差（在差速器作用下速度差为10-30
转/分），叶轮扫桨驱动挂壁的固相物向出料口移动沉渣由螺旋推料器推送到转筒的圆锥端经出渣口排出。

卧螺离心机简图
这就实现了物料的连续运转自动排渣，这样就轻松的组成了入料出料全自动的离心分离工艺生产线。

以上就是结合富一阳光卧螺离心机结构图对涡轮离心机原理的讲解，望有助！。
