铁路货车参数

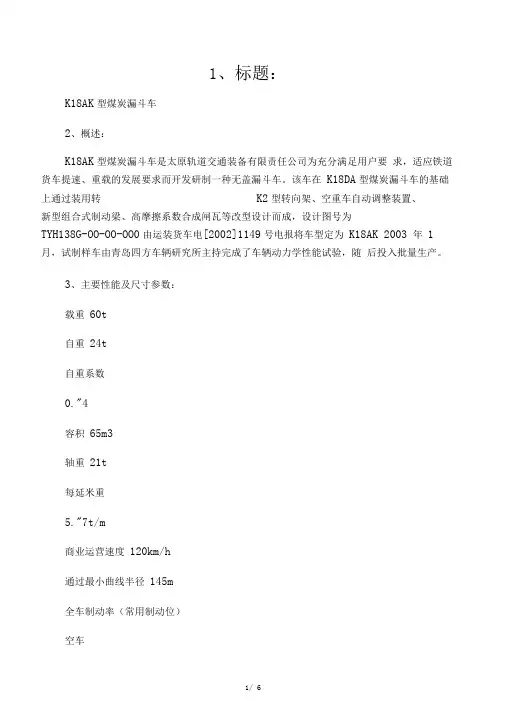

1、标题：K18AK型煤炭漏斗车2、概述：K18AK型煤炭漏斗车是太原轨道交通装备有限责任公司为充分满足用户要求，适应铁道货车提速、重载的发展要求而开发研制一种无盖漏斗车。

该车在K18DA型煤炭漏斗车的基础上通过装用转K2型转向架、空重车自动调整装置、新型组合式制动梁、高摩擦系数合成闸瓦等改型设计而成，设计图号为TYH138G-OO-OO-OO0由运装货车电[2002]1149号电报将车型定为K18AK 2003 年1 月，试制样车由青岛四方车辆研究所主持完成了车辆动力学性能试验，随后投入批量生产。

3、主要性能及尺寸参数：载重60t自重24t自重系数0."4容积65m3轴重21t每延米重5."7t/m商业运营速度120km/h通过最小曲线半径145m全车制动率（常用制动位）空车22."4％重车17."2％车辆xx14730mm车辆定距10500mm车辆最大宽度3240mm车辆最大高度3570mm车体上部内长10840mm车体内宽2950mm底门xx2700mm底门开度520mm两漏斗板间距2200mm漏斗板下缘距轨面高220mm车钩中心线距轨面高（空车）880mm转向架固定轴距1750mm车轮直径840mm4、用途K18AK型煤炭漏斗车供中国准轨铁路使用，主要用于装运煤炭、矿石等散装货物，可满足固定编组、循环使用、定点装卸的电站、港口、选煤、钢铁等企业运用。

该车适用于地面设有可供两侧同时卸煤的卸煤沟或高栈台的现场使用，可风动快速卸货，也可手动卸货。

5、结构概况（要求简明、扼要，重点介绍车体部分，制动、钩缓、转向架只做配置说明，但与通用配置区别较大者需详述；须附实物照片、二维总图，关键结构也可附图或照片）该车为无盖底开门漏斗车，由车体、底门开闭机构、风控管路装置、风手制动装置、底架附属件、车钩缓冲装置和转向架等部件组成。

图1K18AK型煤炭漏斗车照片1 底架组成2 底架附属件3漏斗组成4 底门组成5 底门开闭机构6侧墙组成7端墙组成（1 位）8 端墙组成（2 位）9 雨檐组成（2 位）10 风手制动装置11 标记12车钩缓冲装置13雨檐组成（1位）14风动管路装置15转K2型转向架图2K18AK型煤炭漏斗车二维总图5.1 底架组成底架由中梁、侧梁、枕梁、横梁、端梁等组成。

货运火车为了适应不同货物的运送要求，货运火车的种类很多，主要有平车、敞车、棚车、罐车、漏斗车、保温及冷藏车和特种车七类。

普通的货车车厢11米；货车由于载重比较大，除去动力原因（加速和最高速度），制动的要求也是限制货车车速的重要因素，货车限速90KM/H，紧急制动距离1200M。

平车平车在物流中主要应用的铁道车辆之一，是铁道上大量使用的通用车型，无车顶和车厢档板，这种车体自重较小，装运吨位可相应提高，且无车厢档板的制约，装卸较方便，必要时可装运超宽、超长的货物。

主要用于装运大型机械、集装箱、钢材、大型建材等。

车型为N17的平车，自重20t。

载重60t，车内尺寸为13m、2.9m，计费重量为60.敞车敞车是铁路上使用的主要车型，无车厢顶，但设有车厢挡板，主要用于运输建材、木材、刚才、袋装、箱装杂货和散装矿石、煤炭等货物。

不同种类的敞车技术参数如下：车型自重(t) 载重(t) 容积(M3) 车内(长X宽X高)立方米C50 19 50 57 13000X2740X1600C50 20 50 56.6 13020X2720X160020.7 56.7 13000X2730X1600C60 17.1 60 67.2 12920X2820X185017.2C65 19.3 60 75 13000X2900X2000C62 20.6 60 68.8 12488X2798X2000C62m 21.2 60 69.4 12400X2800X2000CF 20.4 60 68 13488X2618X1900C62A 21.7 60 71.6 12500X2890X2000C61 23 61 11012X2890X2200C63A 22.1 61 70.7 10300X2890X2375C64 22.5 61 73.3 12490X2890X2050C50 25 75 79.5 12500X2890X2200错误!未找到引用源。

产品简介本车为装运煤炭、矿石、建材、机械设备、木材及集装箱等货物，能够满足人工装卸和适应翻车机等机械化卸车作业，并能适应解冻库要求的四轴铁路敞车。

一、车体1、车体为全钢焊接结构，其主要梁件和板件，除中梁采用中国的09V高强度低合金钢外，其它主要构件，如：侧梁、枕梁、大横梁、侧墙板、端墙板等均采用符合运装货车[2000]137号和[2001]62号文件要求的08CuPVRe或09CuPTiRe或与之相当的耐大气腐蚀高强度低合金钢。

2、底架由中梁、侧梁、端梁、枕梁、大横梁、小横梁组焊而成。

中梁采用310mm乙型钢；侧梁采用240×80×9槽钢。

底架上铺设符合GB4171-84标准的7mm厚的耐候钢地板，材质为09CuPCrNi-A。

3、侧墙为板柱式结构，由上侧梁、侧柱、侧板、连铁、斜撑及侧柱补强板等组焊而成。

上侧梁应采用140×116×6冷弯矩形钢管。

侧柱应采用热轧帽型钢或8mm厚冷弯帽型钢。

侧柱与侧梁连接处应涂密封胶。

4、端墙由上端梁、角柱、横带及端板等组焊而成。

上端梁采用140×116×6冷弯矩形钢管，角柱由140×58×6槽钢与钢板组焊而成。

5、每位侧墙上各组装有六扇下侧门和一扇中门。

6、脚蹬铆接在车端左侧的下侧梁上，其上部的侧墙组焊扶梯。

二、车钩缓冲装置采用C级钢材质的13型或13A型车钩，13A型钩尾框，符合运装货车电[2002]104号电报要求的合金钢钩尾销；采用MT-3型缓冲器。

三、制动装置设有风制动和基础制动装置，分别为：1、采用制动主管压力能满足500kPa和600kPa的制动装置。

采用运装货车[1999]357号文件批准改进的120型控制阀、直径为356mm的整体旋压密封式制动缸、ST2-250型双向闸瓦间隙自动调整器、采用符合运装货车[2002]102号文件要求空重车自动调整装置、编织制动软管总成、奥-贝球铁衬套、高磷铸铁闸瓦。

G60K型轻油罐车是我国目前运用中的主型轻油罐车之一，供装运汽油、煤油、柴油等轻质油类的石油产品之用。

G60K型轻油罐车由底架、罐体、排油装置、外梯、内梯、罐体与底架的安装、空气及手制动装置、车钩缓冲装置和转向架等部分组成。

性能参数：载重（t）60自重（t）20总容积（m3）62.09有效容积（m3）60罐体最大工作压力（MPa）0.15车辆长度（mm）11992商业运营速度（km/h）120通过最小曲线半径（m）145转向架转K2型制动装置120型制动机车钩缓冲装置13号上作用车钩，ST型缓冲器限界符合GB146.1-83《准轨铁路机车车辆限界》GH40L型浓硝酸罐车是根据中国北车集团太原机车车辆厂与柳州化工股分有限公司的购销合同并结合浓硝酸罐车的广阔市场前景而开发研制的。

该车适用于标准轨距上运行。

是供运输浓硝酸的专用铁路罐车性能参数：载重60t自重≤19t轴重21t/ 轴容积42m3罐车长度11988mm轨距1435mm通过最小曲线145m车钩13号上作用式车钩缓冲器ST型缓冲器制动机120型手制动装置NSW型转向架转K2型装卸方式上装上卸商业运营速度120km/h限界符合GB146.1-83《标准轨距铁路机车车辆限界》GF3K型氧化铝罐车是在GF3型基础上换装转K2型转向架并进行相应结构改进的新型氧化铝粉罐车。

该车主要用于散装氧化铝、膨润土或其它相类似粉状货物的装运，是铁路干线运输不可缺少的专用罐车。

该车利用流态化输送原理，将罐内散装的粉状货物经管道直接输送到贮藏库，以减少包装和粉尘飞扬，降低成本，提高效率，减少了对周边环境的污染。

性能参数：载重（t）60自重（t）21.57有效容积（m3）62工作压力（MPa）≥0.35安全阀排气压力（MPa）≥0.4装料口数目（个） 4卸料口数目2个卸料方式上卸式转向架型式转K2转向架商业运营速度（Km/h）120制动机120型车钩缓冲装置13号上作用C级钢车钩ST型缓冲器通过最小曲线半径（m）145限界符合GB146.1-83《标准轨距铁路机车车辆限界》GF18K型水泥罐车是中国北车集团太原机车车辆厂于2004年研制开发的。

集装箱规格所谓敞车是指具有端壁、侧壁、地板而无车顶，向上敞开的货车，主要供运送煤炭、矿石、矿建物资、木材、钢材等大宗货物用，也可用来运送重量不大的机械没备。

若在所装运的货物上蒙盖防水帆布或其他遮篷物后，可代替棚车承运怕雨淋的货物。

因此敞车具有很大的通用性，在货车组成中数量最多，目前全路共有敞车约30万辆，约占货车总数的50％以上。

主型通用敞车有C50、C65、C62、C62A、C61等。

平车主要用于运送钢材、木材、汽车、机械设备等体积或重量较大的货物，也可借助集装箱运送其他货物。

平车还能适应国防需要，装载各种军用装备。

装有活动墙板的平车也可用来装运矿石、沙土、石渣等散粒货物。

中国铁路的平车约占货车总数的12%。

平车因没有固定的侧壁和端壁，故作用在车上的垂直载荷和纵向载荷完全由底架的各梁承担，是典型的底架承载结构。

中国自行设计和制造了多种平车，从结构上来分，主要有平板式和带活动墙板式两种，车型主要有N12、N60、N16和N17等多种，载重都是60t。

车是铁路货车中的通用车辆，用于运送怕日晒，雨淋、雪侵的货物，包括各种粮谷，日用工业品及贵重仪器设备等。

一部分棚车还可以运送人员和马匹。

到2002年底，中国铁路已拥有棚车91835辆，约占货车总数的20%。

集装箱，是指具有一定强度、刚度和规格专供周转使用的大型装货容器。

使用集装箱转运货物，可直接在发货人的仓库装货，运到收货人的仓库卸货，中途更换车、船时，无须将货物从箱内取出换装。

按所装货物种类分，有杂货集装箱、散货集装箱、液体货集装箱、冷藏箱集装箱等；按制造材料分，有木集装箱、钢集装箱、铝合金集装箱、玻璃钢集装箱、不锈钢集装箱等；按结构分，有折叠式集装箱、固定式集装箱等，在固定式集装箱中还可分密闭集装箱、开顶集装箱、板架集装箱等；按总重分，有30吨集装箱、20吨集装箱、10吨集装箱、5吨集装箱、2.5吨集装箱等。

货运火车知识介绍为了适应不同货物的运送要求，货运火车的种类很多，主要有平车、敞车、棚车、罐车、漏斗车、保温及冷藏车和特种车七类。

普通的货车车厢11米；货车由于载重比较大，除去动力原因（加速和最高速度），制动的要求也是限制货车车速的重要因素，货车限速90KM/H，紧急制动距离1200M。

平车平车在物流中主要应用的铁道车辆之一，是铁道上大量使用的通用车型，无车顶和车厢档板，这种车体自重较小，装运吨位可相应提高，且无车厢档板的制约，装卸较方便，必要时可装运超宽、超长的货物。

主要用于装运大型机械、集装箱、钢材、大型建材等。

车型为N17的平车，自重20t。

载重60t，车内尺寸为13m、2.9m，计费重量为60.敞车敞车是铁路上使用的主要车型，无车厢顶，但设有车厢挡板，主要用于运输建材、木材、刚才、袋装、箱装杂货和散装矿石、煤炭等货物。

不同种类的敞车技术参数如下：车型自重(t) 载重(t) 容积(M3) 车内(长X宽X高)立方米C50 19 50 57 13000X2740X1600C50 20 50 56.6 13020X2720X160020.7 56.7 13000X2730X1600C60 17.1 60 67.2 12920X2820X185017.2C65 19.3 60 75 13000X2900X2000C62 20.6 60 68.8 12488X2798X2000C62m 21.2 60 69.4 12400X2800X2000CF 20.4 60 68 13488X2618X1900C62A 21.7 60 71.6 12500X2890X2000 C61 23 61 11012X2890X2200 C63A 22.1 61 70.7 10300X2890X2375C64 22.5 61 73.3 12490X2890X2050 C50 25 75 79.5 12500X2890X2200棚 车棚车是铁路货车中的通用车辆，多采用侧滑开门式，也有采用活动顶棚的，用于运送怕日晒，雨淋、雪侵的货物，包括各种粮谷，日用工业品及贵重仪器设备等。

货运火车为了适应不同货物的运送要求，货运火车的种类很多，主要有平车、敞车、棚车、罐车、漏斗车、保温及冷藏车和特种车七类。

普通的货车车厢11米；货车由于载重比较大，除去动力原因（加速和最高速度），制动的要求也是限制货车车速的重要因素，货车限速90KM/H，紧急制动距离1200M。

平车平车在物流中主要应用的铁道车辆之一，是铁道上大量使用的通用车型，无车顶和车厢档板，这种车体自重较小，装运吨位可相应提高，且无车厢档板的制约，装卸较方便，必要时可装运超宽、超长的货物。

主要用于装运大型机械、集装箱、钢材、大型建材等。

车型为N17的平车，自重20t。

载重60t，车内尺寸为13m、2.9m，计费重量为60.敞车敞车是铁路上使用的主要车型，无车厢顶，但设有车厢挡板，主要用于运输建材、木材、刚才、袋装、箱装杂货和散装矿石、煤炭等货物。

不同种类的敞车技术参数如下：车型自重(t) 载重(t) 容积(M3) 车内(长X宽X高)立方米C50 19 50 57 13000X2740X1600C50 20 50 56.6 13020X2720X160020.7 56.7 13000X2730X1600C60 17.1 60 67.2 12920X2820X185017.2C65 19.3 60 75 13000X2900X2000C62 20.6 60 68.8 12488X2798X2000C62m 21.2 60 69.4 12400X2800X2000CF 20.4 60 68 13488X2618X1900C62A 21.7 60 71.6 12500X2890X2000 C61 23 61 11012X2890X2200 C63A 22.1 61 70.7 10300X2890X2375C64 22.5 61 73.3 12490X2890X2050 C50 25 75 79.5 12500X2890X2200棚 车棚车是铁路货车中的通用车辆，多采用侧滑开门式，也有采用活动顶棚的，用于运送怕日晒，雨淋、雪侵的货物，包括各种粮谷，日用工业品及贵重仪器设备等。

铁路货车车辆的主要技术参数（1）性能参数。

货车车辆的性能参数主要包括自重、载重和容积，除此之外还有自重系数、比容系数、构造速度、轴重、每延米轨道载重等。

其中，构造速度是车辆设计时根据各种条件所规定的允许速度。

它主要取决于车辆的结构强度和制动装置的能力等。

车辆总重（自重+载重）与车辆轴数之比称为轴重。

轴重为车轴所允许担负的最大质量。

（2）主要尺寸参数。

①车辆长度。

车辆两端两个车钩均处于闭锁位置时，两钩舌内侧面之间的距离，称为车辆长度。

②车辆宽度与车辆最大宽度。

车辆宽度是指车辆两侧的最外凸出部位之间的水平距离。

③车辆高度与车辆最大高度。

空车时，车体（或罐体）上部外表面至轨面的垂直距离，称为车辆高度。

④车体内部参数。

车体内长。

车体两端墙板内表面间的水平距离，称为车体内长。

车体内宽。

车体两侧墙板内表面间的水平距离，称为车体内宽。

车体内侧面高。

由地板上平面至侧墙上侧梁的上平面间的垂直距离，称为车体内侧面高。

车体内中心高。

由地板上平面至车顶中央部位内表面间的垂直距离，称为车体内中心高。

⑤地板面高度。

地板面高度是指空车时底架地板（或木地板）上表面至轨面的垂直距离（不包括木地板覆盖物的厚度）。

通用货车车辆的地板面高度应与高站台高度相适应，以便于装卸货物。

⑥车钩中心线高度。

车钩中心线高度是保证各车辆之间和车辆与机车之间能够连挂运用的最重要尺寸。

我国客货车辆的车钩中心线高度的标准值为880 mm，守车的车钩中心线高度的标准值为870 mm。

G60K型轻油罐车是我国目前运用中的主型轻油罐车之一，供装运汽油、煤油、柴油等轻质油类的石油产品之用。

G60K型轻油罐车由底架、罐体、排油装置、外梯、内梯、罐体与底架的安装、空气及手制动装置、车钩缓冲装置和转向架等部分组成。

性能参数：载重（t）60自重（t）20总容积（m3）62.09有效容积（m3）60罐体最大工作压力（MPa）0.15车辆长度（mm）11992商业运营速度（km/h）120通过最小曲线半径（m）145转向架转K2型制动装置120型制动机车钩缓冲装置13号上作用车钩，ST型缓冲器限界符合GB146.1-83《准轨铁路机车车辆限界》GH40L型浓硝酸罐车是根据中国北车集团太原机车车辆厂与柳州化工股分有限公司的购销合同并结合浓硝酸罐车的广阔市场前景而开发研制的。

该车适用于标准轨距上运行。

是供运输浓硝酸的专用铁路罐车性能参数：载重60t自重≤19t轴重21t/ 轴容积42m3罐车长度11988mm轨距1435mm通过最小曲线145m车钩13号上作用式车钩缓冲器ST型缓冲器制动机120型手制动装置NSW型转向架转K2型装卸方式上装上卸商业运营速度120km/h限界符合GB146.1-83《标准轨距铁路机车车辆限界》GF3K型氧化铝罐车是在GF3型基础上换装转K2型转向架并进行相应结构改进的新型氧化铝粉罐车。

该车主要用于散装氧化铝、膨润土或其它相类似粉状货物的装运，是铁路干线运输不可缺少的专用罐车。

该车利用流态化输送原理，将罐内散装的粉状货物经管道直接输送到贮藏库，以减少包装和粉尘飞扬，降低成本，提高效率，减少了对周边环境的污染。

性能参数：载重（t）60自重（t）21.57有效容积（m3）62工作压力（MPa）≥0.35安全阀排气压力（MPa）≥0.4装料口数目（个） 4卸料口数目2个卸料方式上卸式转向架型式转K2转向架商业运营速度（Km/h）120制动机120型车钩缓冲装置13号上作用C级钢车钩ST型缓冲器通过最小曲线半径（m）145限界符合GB146.1-83《标准轨距铁路机车车辆限界》GF18K型水泥罐车是中国北车集团太原机车车辆厂于2004年研制开发的。
