4步轻松学会变频器的操作步骤，还在等什么？1、首先要搞懂变频器，首先就要学会变频器上这些按键的作用是干什么的，下面我们就用一款格兰富水泵CU352变频器给大家展示说明一下:>表示下一步^ⅴ表示上下切换OK表示确认☜返回键+ -表示增加或减少2、首先我们想要想要三台水泵自动变为手动，我要按一下下一步。
就上面有一个向右的箭头。
然后就会出现另外一个画面，最下面有一个继续设置，通过上面的上下切换键到达我们想要的那一行，然后按下OK键就可以出现另外一个画面，就会出现四个框，想要自动变手动或者想要哪台水泵停机？都可以通过上下键切换到那一行。
然后按下OK键，勾选出你想要的结果。
如下面的图所示:3、如果你想要查看报警记录的话。
又要按一下下一步的箭头。
项目就会自动转换到下一个画面，里面有当前报警，还有一个报警记录，我们一般情况下就查看报警记录就可以了，这个也是通过上下键换到我们想要的地方，然后按下OK键。
里面就是我们想要查看的报警记录。
他记着里面有记载的时间，什么报警？或者是什么传感器出现了问题都会写的清清楚楚，如下面图所示:4、最后呢就是最主要的设置，我给大家先简单的介绍一下，因为它里面好多参数都是出厂设置好的，在没有特殊情况下一般不要去改变里面的参数，要想进入设置，它有一个密码保护，拿这款CU352来说，他的四位数密码就是1234。
再提醒一下，记住千万不要随意改变里面的参数。
如下图所示:好了，这些就是变频器的四步简单操作和按钮的一些功能。
小贴士：转发是最大的鼓励！谢谢您的支持！电工进阶全家桶：含有经典18本大全书，历年电工考试真题、电工必备实训仿真软件、电气自动化行业各类型技术手册！。
变频器的操作规程一、变频器的基本操作规程1、首先必须确认所购买的变频器型号、参数和控制方式是否与现场要求相符；2、连接变频器电源，建议运行负载前必须进行线路检查，确认所有接线是否牢固可靠，接线是否接错，接线是否符合变频器电气图纸要求；3、打开变频器电源开关，确认变频器的各项指示灯是否正常，如有故障灯亮起，应该及时进行故障检查处理；4、确定变频器的控制方式并设置运行频率；5、启动变频器，使其输出日夜巡视频；6、对于需要启动的运动机器，必须注意其启动方式和按照要求逐级启动，如遇到故障则应及时停机处理；7、变频器停止后，务必清楚遵守安全操作规程，必须断开电源。
二、变频器的维护保养规程1、定期清洗变频器内部和外部，避免积尘和腐蚀；2、定期检查变频器内部和外部金属件的腐蚀和氧化情况，必要时进行处理；3、定期检查变频器的控制系统、传动系统、轴承和密封件等零部件的状态，如有问题及时更换和修理，保证变频器正常运转；4、如需停机或长期停机的情况，应将变频器设为手动状态，以避免在停机之前的过程中引起故障，从而导致设备和人员的损失；5、不得更改变频器内部任何元件和组件的特性参数，删除或增加组件都应符合设计要求；6、定期测试变频器的保护性能，并记录结果，检验结果的趋势，以衡量变频器的实际使用寿命。
三、变频器的安全操作规程1、必须根据国家相关标准和操作程序要求进行操作，严格按照变频器的规程操作指南操作；2、变频器的内部有高压电源，不可随意拆卸或更换内部元件，否则会引起触电危险；3、工作时切勿触及任何裸露的电线和元件，以免造成人身伤害；4、如果发现变频器出现故障、过热和异响等现象时，应及时停机进行检查修理；5、当遇到重要设备供电变频器的故障时，必须采取紧急措施，如切断主电源，以避免设备和人员受到影响；6、强烈建议安装变频器的工程师需要及时了解变频器的最新技术和知识，以提高其安装、运行和维护的技能。
变频器是一种常用的电力设备，对于变频器的操作规程是非常重要的。
变频器使用方法，设定功能参数的方法，实物讲解1.基本参数的设置1)按“MENU”键，控制盘显示屏出现“-99-”字样。
2)按“ENTER”键，控制盘显示屏出现“-9902-”字样。
再按“ENTER”键，显示屏显示SET、LWD闪烁，同时显示控制参数控9902的数值，反复按“UP／DOWN”键(上／下)，找到需要的控制参数的数值，同时显示屏SET闪烁。
再按“ENTER”键，参数设置完毕。
再按两次“MENU”键，控制盘显示输出电压的频率。
3)在控制盘出现参数“9902”后，反复按“UP／DOWN”键，从控制参数集找到需要设置的参数，(参数从0102~9908，每个参数表示的意义参看用户手册)按照前面介绍的方法设置每个参数数值。
2.完整参数的设置完整参数提供变频器特殊功能的参数，用以实现变频器特殊控制要求。
设置的方法如下：1)按控制盘“MENU”键，控制盘显示屏出现“-99-”字样。
2)反复按“UP”或“DOWN”键，直到显示屏出现“-LG-”字样。
3)按住“ENTER”键，直到显示屏出现“=LC=”字样。
4)按“DOWN”’键，显示屏出现“=99=”字样。
5)按“UP”或“DONW”键，找出需要设置的参数3.变频器参数设置1)参数9902表示选择控制参数，该参数设定ACSl40应用不同的控制参数。
选择不同的控制参数，变频器控制端子具有不同的作用。
参数9902数值从0~7。
标准型选择9902的值为12)参数9905设定ACSl40输出到电动机的最大电压值。
当变频器的输出频率等于参数9907设定的额定频率时，输出电压同时达到额定电压值。
ACSl40输出到电动机的电压无法大于电源电压。
3)参数9906设定ACSl40输出给电动机的电流，其值为使用的电动机铭牌上的额定电流值。
4)参数9907调整变频器输出电压的频率为电动机铭牌所标示的频率，此频率值应和参数1105和2008调整的频率值相等。
5)参数1003表示方向控制参数，选1电动机正转，选2电动机反转，选3电动机正向转动或反向转动。

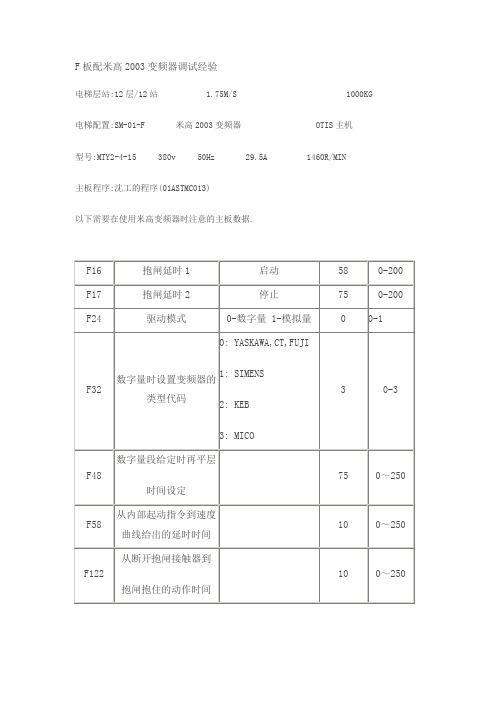

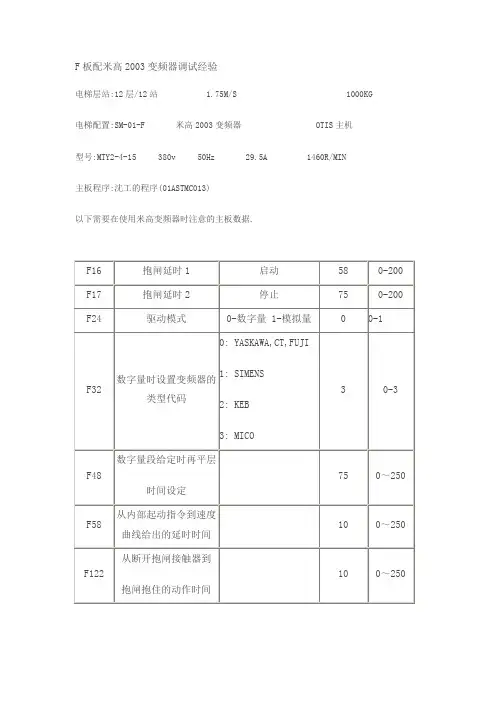

F板配米高2003变频器调试经验电梯层站:12层/12站 1.75M/S 1000KG 电梯配置:SM-01-F 米高2003变频器OTIS主机型号:MTY2-4-15 380v 50Hz 29.5A 1460R/MIN主板程序:沈工的程序(01ASTMC013)以下需要在使用米高变频器时注意的主板数据.参数表注:1 米高变频器抱闸控制应该有变频器自己控制,否则很难调好启动舒适感.(可以配合主板来调整,一般停车有变频器控制,启动如果有倒溜车则在主板抱闸时间1加大来解决溜车问题)2:米高变频器的上行启动很难调整,可以调整主板控制时序和加大START DELAY启动延时(该参数一定要调大)来解决启动问题. 若在起动时出现振动（如电机振动，电机发出噪音），可加大ATTENUATION START起动阻尼.3:米高变频器停止时是在爬行速度中停止的,一般爬行速度0.055就可以了,不能太小.(本数据直接影响平层精度).平层不到则可以加大该数据;平层冲过则减小该数据.4:米高变频器停车舒适感可以调整RUN-IN RAMP爬行斜率来解决. 若在停车时出现振动（如电机振动，电机发出噪音），可加大ATTENUATION DECELERATION 减速阻尼.接线注意:米高变频器接受高电平信号(配F板时的接线如下).31 OV-----------------COM32 DOWN---------------JP10.533 UP-----------------JP10.434 VI-----------------JP10.735 VN-----------------JP10.836 VO-----------------JP10.937 V1-----------------JP10.138 V2-----------------JP10.2 24V +24V-----------------JP10.10/JP10.3。

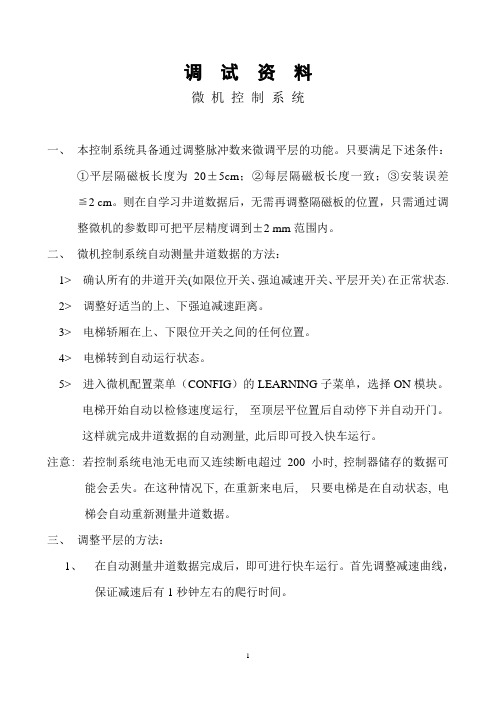

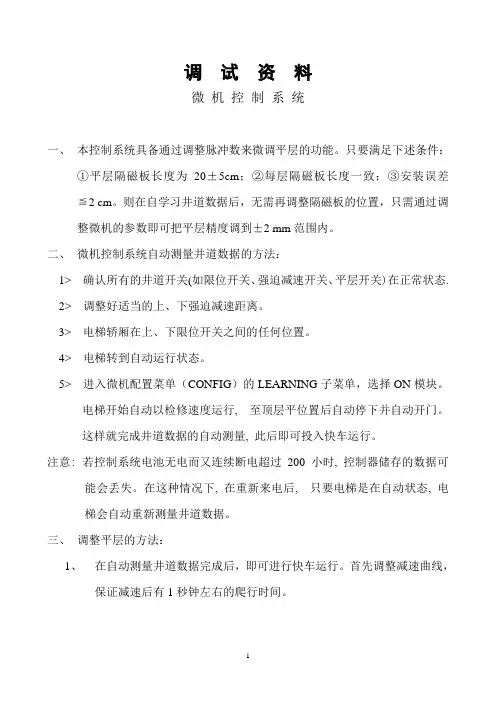

微机控制系统一、本控制系统具备通过调整脉冲数来微调平层的功能。
只要满足下述条件：①平层隔磁板长度为20±5cm；②每层隔磁板长度一致；③安装误差≦2 cm。
则在自学习井道数据后，无需再调整隔磁板的位置，只需通过调整微机的参数即可把平层精度调到±2 mm范围内。
二、微机控制系统自动测量井道数据的方法：1>确认所有的井道开关(如限位开关、强迫减速开关、平层开关)在正常状态.2>调整好适当的上、下强迫减速距离。
3>电梯轿厢在上、下限位开关之间的任何位置。
4>电梯转到自动运行状态。
5>进入微机配置菜单（CONFIG）的LEARNING子菜单，选择ON模块。
电梯开始自动以检修速度运行, 至顶层平位置后自动停下并自动开门。
这样就完成井道数据的自动测量, 此后即可投入快车运行。
注意:若控制系统电池无电而又连续断电超过200小时, 控制器储存的数据可能会丢失。
在这种情况下, 在重新来电后, 只要电梯是在自动状态, 电梯会自动重新测量井道数据。
三、调整平层的方法：1、在自动测量井道数据完成后，即可进行快车运行。
首先调整减速曲线，保证减速后有1秒钟左右的爬行时间。
微机控制系统2、定某一楼层，通过调整爬行速度（MICO340、2000、2001对应为V1，MICO2003对应为V0），使分别从上、下两个方向到达该楼层轿厢基本停在同一点上。
3、实测每一楼层轿厢偏高或偏低多少。
4、调整微机里对应每一楼层的脉冲数，若某层轿厢偏高或偏低，则把微机里对应该层的脉冲数调小或调大，即可把该层平层调好。
5、微机自动测量井道数据完成后，显示“DOOR LENGTA”脉冲数对应于门区长度，修改此数值以改变脉冲定位的门区长度。
佛山市米高控制技术有限公司慢车调试准备1.请先参考2003变频器调试说明书和控制柜调试说明书。
2.请将控制柜所需接的线接好，检查安全回路、门锁回路、上下极限、上下限位是否接通，检查动力线正确连接，是否有短路情况，用至少10mm2地线将控制柜地线与电机地线可靠联接。
变频器运行操作说明在正常的运行状态下，您仅需对如下过程的操作：启动：在预启动状态下，按触摸屏的“启动”按钮，将使变频器工作输出，并驱动电机缓慢运转至设定频率。
需要留意的是：必需在无故障告警的条件下，此按钮才能起作用。
加速：每按一次触摸屏的“加速”按钮，变频器输出频率将上升1Hz。
需要留意的是，您必需在变频调速运行中，此按钮才能起作用。
另外，您也可以通过P50直接设定到所要达到得频率值。
详细方法：在触摸屏上按“设置”按钮，将弹出参数设定图框，在“P参数号：”一栏输入50，在“P参数下传值：”一栏输入预设定的频率值，再按“P参数下设”按钮，确定即可。
减速：按触摸屏的“减速”按钮，变频器输出频率将下降。
其步长已经设定为1Hz。
需要留意的是：必需在变频调速运行中，此按钮才能起作用。
另外，您也可以通过P50直接设定到所要达到得频率值，详细方法祥见上面的“加速”部分。
停止：按触摸屏的“停止”按钮，变频器输出频率将缓慢下降，直至停止输出，然后关闭泵的出口阀门。
此时，变频器将进入预启动状态。
停止后的变频器除检修维护需要断高压外，一般无需再断高压，可以重新按“启动”按钮启动变频器。
需要留意的是：第一，待电机完全停止后方可再次启动变频器；第二，变频器停止后，虽停止了输出，但自身仍待电，因此决不能打开变频器柜门，否则会有触电的危急。
篇2：变频器安全操作规程一、变频器的使用要点在使用变频器时，为确保变频器安全、高效、牢靠地运行，应留意以下几点：1.变频器接地端子必需牢靠接地，以有效抑制射频干扰，曾强系统牢靠性。
系统最好采用独立接地，接地电阻小于1欧。
系统中的传感器、I/O接口、屏蔽层等接地线，应与系统接地汇流排独立接地。
2.环境温度对变频器的使用寿命有很大的影响，环境温度每上升10度，变频器寿命就会减半。
因此变频器应置于有空气调整的环境里，温度应掌握在22度-28度，相对湿度RH≤70%-75%。
3.变频器调速系统的运行与停止不能使用断路器和接触器直接操作，而要用变频器掌握端子或变频器面板建来操作，否则或造成变频器端子失控，并可能造成变频器损坏。

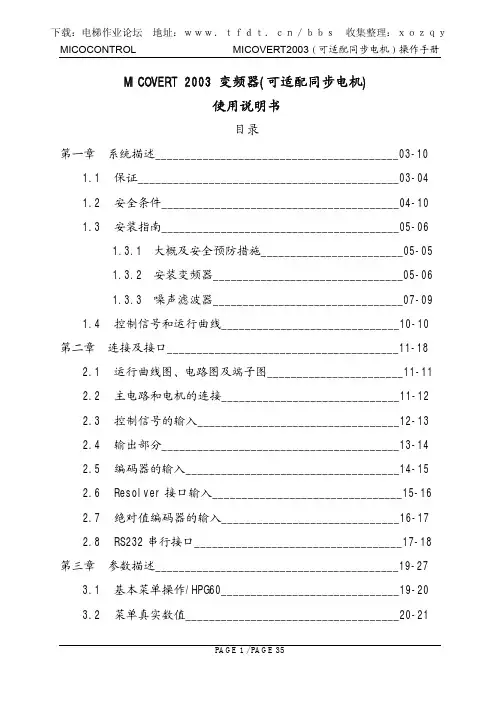

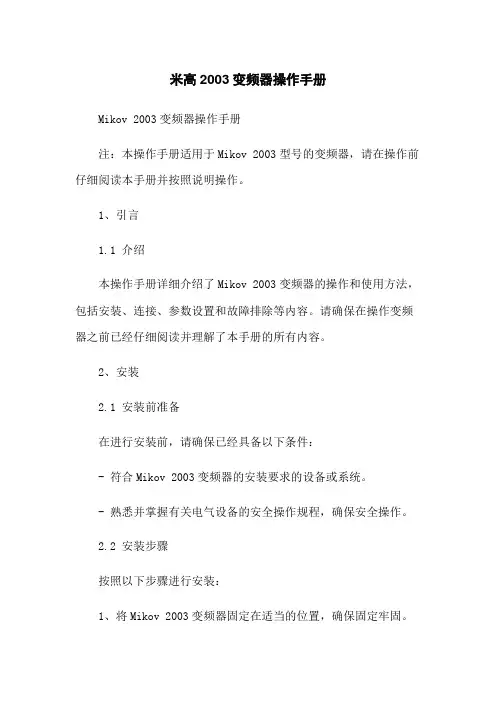

MICOVERT 2003 变频器(可适配同步电机)使用说明书目录第一章系统描述_________________________________________03-101.1 保证____________________________________________03-041.2 安全条件________________________________________04-101.3 安装指南________________________________________05-061.3.1 大概及安全预防措施________________________05-051.3.2 安装变频器________________________________05-061.3.3 噪声滤波器________________________________07-091.4 控制信号和运行曲线______________________________10-10 第二章连接及接口_______________________________________11-182.1 运行曲线图电路图及端子图_______________________11-112.2 主电路和电机的连接______________________________11-122.3 控制信号的输入__________________________________12-132.4 输出部分________________________________________13-142.5 编码器的输入____________________________________14-152.6 Resolver接口输入________________________________15-162.7 绝对值编码器的输入______________________________16-172.8 RS232串行接口___________________________________17-18 第三章参数描述_________________________________________19-273.1 基本菜单操作/HPG60______________________________19-203.2 菜单真实数值____________________________________20-213.3 速度菜单________________________________________21-223.4 速度曲线菜单____________________________________22-233.5 起/停菜单_______________________________________23-233.6 驱动菜单________________________________________23-253.7 可选功能菜单____________________________________25-263.8 操作参数菜单____________________________________26-263.9 变频器参数菜单__________________________________26-273.10 错误信息菜单____________________________________27-27 第四章电气操作_________________________________________28-294.1 基本菜单操作/HPG60______________________________28-29 第五章技术数据_________________________________________30-355.1 功率等级和规格型号_______________________________30-305.2 数字编码器的设置_________________________________30-315.3 订货事项_________________________________________31-335.4 参数表____________________________________________33-35第一章系统描述1.1 保证我司保证所售产品均采用好的材料及一流的工艺保修一年从产品销售之日算起条件在保修期间若产品的损坏是由于客户在没有征得我司同意的情况下而擅自进行改装或调校的我司一概不负责保修若产品的型号或产品编号被涂改删除或模糊不清我司不负责保修我司对发生在保修期内的以下情况一概不负责- 由于正常的磨损而需要定期维保维修或更换的元件- 没有征得我司同意的情况下基于其它非正常使用目的在操作手册中所描述的改装或更改产品- 产品所引起的直接或间接的运输费用本地服务运输费用和各种运输风险- 产品的损坏由以下原因引起的使用不当包括但不限于a错误地将产品使用于非正常用途或没有根据我司的使用手册使用或维修的b没有按照相关的技术或安全标准的安装或使用c没有正确安装软件或使用了错误的软件客户自行维修或交由没有我司授权的维修中心及维修者维修的由于不可抗力的情况所引起如意外闪电水灾火灾不良通风或其它事项损坏由与产品配套的系统故障引起的此保修条款不影响客户在法律授权下的法定权利及客户与销售商之间的购销协议所赋予的权利1.2 安全条件常识由于存在高压不允许变频器在没有保护外壳的情况下运行否则会引起人员的伤亡只有具有熟练工艺的人员才能操作而且必须符合国际及当地的安全条件及法规如DIN VDE0100DIN VDE 0110 IEC 364IEC 664变频器的使用MICOVERT 2003变频器是专用于电梯没有我司的书面同意绝对不允许用于其它用途安装MICOVERT 2003变频器时请考虑以下的法规- EG-RICHTLINIE 89/392/EWG- EN 60204- NIEDERSPANNUNGSRICHTLINIE 73/23/EWG- EMV-RICHTLINIE 89/336/EWG- PREN 50178/DIN VDE 0160- EN60439-1/DIN VDE 0660 TEIL 500- EN 60146/DIN VDE 0558运输及安装变频器的运输必须十分小心请不要接触电子和端子部分这些元件有可能由于人手上的静电而有所损坏在接线时请不要打开变频器的保护外壳所有接线端子都是外露的请注意变频器周围的通风1.3 安装指南1.3.1 大概及安全预防措施危险在变频器运作时组件中的某些元件处于危险的高压当安装组件时尤其是安装那些带电部件必须采取适当的预防措施重点即使控制器系统关闭后一些系统内的组件和制动电阻在大约5分钟内仍会处于高压下在通电前必须先盖上变频器的金属外壳所有的调试程序需在外壳盖好后执行请先参阅电力供应商所提供的相关规定和指示必须遵守有关厂房的安装指示和采取有关预防措施只允许资深的工程师电机师或受过电机工程培训的工程人员进行安装当主电源开启时VDE0680调试和服务任务执行之前需采取防震措施组件符合VBG4要求可即时使用当安装或在工地工作时请参阅有关VDE和DIN标准如VDE 0105 DIN EN 60214-1和DIN 57105标准尤其是GB7588标准控制系统和控制柜的电力连接必须根据合适接线图和遵循当地电力供应的相关的VDE规定1.3.2 安装变频器MICOVERT 2003变频器应垂直安装在机柜内尺寸图见图1图2单位为mm确保冷却器进出口畅通在进出口保留至少上下100mm的空隙控制柜周围的温度为45以下注意变频器的散热能力开关柜的设计及安装应确保能较好地散热为达到较好的通风目的我们建议在开关柜中使用独立的风机为避免变频器的污染风机应配备过滤器1.3.3 噪声滤波器抗电磁干扰的滤波器则需在外部安装外部噪声滤波器应连接于变频器电源输入端电源开启时若使用噪声滤波器漏电FI类型断路器会自动脱闸因此不能使用漏电断路器使用噪声滤波器会有大量干扰电流接地因此PE接地连接电缆必须有至少10mm2的横截面必须严格遵循控制柜的安装指示强弱电尽可能分开布线否则EMC 电磁兼容性将不能得到保证变频器与电机之间的电缆必须屏蔽只能使用铜线屏蔽层而钢屏蔽层则不适用电机供电电缆和制动电阻电缆最好全程使用屏蔽即从电机端子盖至控制柜的电缆全面屏蔽测速机屏蔽引线必须两端接地从电机侧直接接到外壳PE另一端从控制器侧接到31号端子继电器和接触器集成在同一电路的必须分别安装消火花组件和过压保护组件所有接触器和控制柜的外围设备应装上适当的R-C滤波器 控制线和测速机线必须分别装入不同的线槽内控制柜中的电缆必须尽可能地将相同电位的一起布线避免不同电位的电缆之间相互干扰控制柜内的所有金属组件连接时应保留较大的连接面和较好的高频传导性注意受阳极化处理的氧化层面或染色件薄层如导轨螺丝钉门闩等的薄层因在一定的频段内这些部件可能会有较高电阻值最好在控制柜内使用铝板系统设计者必须考虑到高频噪声的产生和在变频器间的噪声灵敏性并采取适当的保护措施请注意适当的屏蔽不仅能较好地抗电磁干扰并且能保护系统本身尤其是数字电路噪声滤波器的类型下表是测试后适合于MICOVERT2003的噪声滤波器额定电流滤波器类型生产商62ANF64FN351-64EPASCHAFFNER76ANF80FN351-80EPASCHAFFNER100ANF110FN351-110EPASCHAFFNER电源电压条件MICOVERT 2003变频器用于4相驱动需要带电电线电源电压的输入方式为TT 电网或带有不带电电线接地的TT电网运行条件所有变频器必须配备符合国家和当地的安全法规的安全设施如欧洲法规EN81变频器的外壳必须盖上并且正确安装内置滤波器由于电容的关系即使关掉电源后变频器仍然带有危险的高压请不要触摸变频器断电后至少5分钟后才能打开变频器的外壳- 如果变频器发生故障所有继电器如READY准备BRAKE制动和DRIVE驱动会断开机械抱闸关闭- 如果发生故障或没有方向输入IGBT模块的DC电源将被断开同时输出继电器制动会断开- 如果数字编码器的输入出现故障或者速度偏差超过10%变频器会停车- 如果温度太高变频器会断电- 变频器的启动电流为额定电流的1.7倍- 变频器每小时可以运行240次变频器内的温度会高达45- 变频器的上方及下方必须留有100mm的空间- 如果你手头上的设备是旧款的请注意以下两点1旧款设备的绝缘等级2旧款设备需要更大的启动电流选择启动电流是额定电源1.7倍的变频器是不足够的,请选择更大功率级别的变频器.1.4 控制信号和运行曲线图3 运行曲线控制时序图速度MICOCONTROL MICOVERT2003可适配同步电机操作手册第二章 连接及接口2.1运行曲线图电路图及端子图 端子图图4及电路图图5见附页U PD N图4 端子图2.2 主电路和电机的连接MICOVERT 2003变频器与下列电机相匹配• 同步电机异步电机和电梯专用电机• 标准电机电压400VAC+10% / -15%若你需要其它电压请联系我们变频器的控制电压需要持续稳定的电压以免启动时出现时序上的混乱给变频器提供电源的两个主接触器全部接在变频器的输入端电机必须通过四芯的屏蔽线连接根据电磁兼容性标准屏蔽线应该电源供电三相S1安全信号触点： 第一主接触器： 第二主接触器： 抱闸接触器连接到控制柜及变频器的地线上并可靠接地电机电缆不应超过10米长度而制动电阻的电缆则应尽可能地短额定电流A 电机电缆mm 2 制动电阻/ 电阻功率 制动电阻电缆mm 212 4*4.0 30/2.5KW 3*1.522 4*6.0 30/2.5KW 3*1.5 32 4*10.0 25/4KW 3*2.5 42 4*10.0 20/5KW 3*2.5 52 4*10.0 20/5KW 3*4.0 62 4*16.0 20/6KW 3*4.02.3 控制信号的输入所有控制回路的输入通过光电耦合器隔离采用外部电压控制电压为带滤波的24VDC 9个指令信号输入端子或可选择9针串口连接输入端子 SUB-D 输入 功能 描述30 --- 屏蔽31 60V DC0V DC 控制电压公共负电源端32 7DOWN 下 方向信号启动变频器时你需要一方向指令和运行指令在运行指令关闭后至少0.5秒后,才能撤消方向指令 33 8 UP上方向信号34 9检修速度Vinsp10-1500转/分 检修速度可独立调整运行检修速度时运行指令和方向指令须同时撤消35 1再平层速度Vnach0.5-100转/分再平层速度是用于电梯轿厢的精确定位钢丝绳的拉长36 2爬行速度V01-100转/分到达目的站后爬行速度关闭变频器控制电梯减速直至零速后机械抱闸释放37 3 第一速度V110-3000转/分为了有更好的运舒适感你可选择三种速度38 4 第二速度V210-3000转/分为了有更好的运舒适感你可选择三种速度39 5 第三速度V310-3000转/分为了有更好的运舒适感你可选择三种速度2.4 输出部分有5个输出继电器额定电压为24VDC 至250 VAC 额定电流为1000mA端子继电器输出功能描述10和11准备电梯控制警示变频器自检正常后吸合12和13制动使机械抱闸接触器吸合方向指令和速度指令给出后延时0.5秒继电器吸合若电机不转动或方向指令关闭则制动继电器也关闭此继电器使机械抱闸接触器吸合14和15运行使主接触器吸合 当方向指令和速度指令给出时此继电器吸合电机到达零速后延时0.5秒该继电器释放 16和17门机平层时提前开门若速度超过0.3m/s 继电器被关闭此为可编程输出继电器你可利用继电器控制电梯平层时提前开门18和19 可编程 可自由编程继电器--散热器温度--极限速度的80%用户可自由地对这继电器编程有两个功能可选择1 V < Vx 速度界限的80%2 散热器温度2.5 编码器的输入用户需要一数字测速机来检测速度根据电磁兼容性标准屏蔽线应两端接地即在电机侧和变频器侧均需接地且接地必须良好如使用大面积接地屏蔽线最大长度不超过10米数字编码器最好直接安装在电机上以获得最好的测速结果用户可使用有HTL 电平的增量式数字编码器电压为10-30VDC也可使用带RS-422 接口的数字编码器电压为5VDC 输出方式TTL 这些编码器的连接均直接接到端子上数字编码器的类型10-30VDCHTL 电平+15/0/-15VDC HTL 电平10-24VDC HTL 电平5VTTL 电平RS422接口最大电流应为160mA变频器可使用脉冲数1024-4096脉冲/转的编码器以下是两种最常用的数字编码器的端子表端子功能HTL 编码器10-30VDC HTL 电平TTL 编码器 5VDC TTL 电平20 屏蔽屏蔽屏蔽21 A相 A A22 B相 B B23 电压 +15VDC U正电源24 电压 0VDC GND25 电压 -+15VDC GND26 电压 +5VDC U正电源27 A相反相A/28 B相反相B/2.6 R esolver接口输入如果使用ALPHA GETRIEBEBAU公司的同步电机必须有一个转换器而不能使用之前的数字编码器输入这种转换器是一种模拟设备输出SINUS 和 CONSINUS 曲线需要一块转换板RES01来焊接转换板的电缆必须将转换板安装在右边位于变频器串行口之上转换器的接线从左到右对于转换板RES01的端子连接端子接线功能30 REF- REFERENZSPANUNG31 REF+ REFERENZSPANUNG32 COSINUS- COSINUS信号低33 COSINUS+ COSINUS信号高34 SINUS- SINUS信号低35 SINUS+ SINUS信号高36 SCHIRM PE=ERDE也可以将转换板RES01与15孔的SUB-D HD 端子连接针孔的接线图如下针孔接线针孔接线1 N.C. 9 COS+2 N.C. 10 REF+3 SIN- 11 N.C.4 COS- 12 N.C.5 REF- 13 N.C.6 N.C. 14 N.C.7 N.C. 15 N.C.8 SIN+ SHIELD(屏蔽) 接地(EARTH)2.7 绝对值编码器的输入如果使用ZIEHL ABEGG MONTANARIE或THYSSEN公司的同步电机需要配备绝对值转换板而不能使用之前的数字编码器这种转换器ABS01是一种设备输出SINUS 和 CONSINUS 曲线需要一块转换板ABS01来焊接增量型的电缆必须将转换板安装在右边位于变频器串行口之上1带有SSI接口的绝对值编码器和1个VSS-SIN/COS增量型编码器通道的转换板针孔接线针孔接线1DATA+数据通道 9 CLK-时钟通道2DATA-数据通道 10 CLK+时钟通道3 N.C.或+5V传感器11 N.C.或0V传感器4 +5VDC 12 A+(SIN增量型通道)A-(SIN增量型通道)5 OVGND(地线) 136 N.C. 14 B-(COS增量型通道)7 B+(COS增量型通道) 15 N.C.8 N.C. 屏蔽/16 接地2带有ENDAT接口的绝对值编码器和1个VSS-SIN/COS增量型编码器通道的转换板针孔接线针孔接线1DATA+数据通道 9 CLK-时钟通道2DATA-数据通道 10 CLK+时钟通道3 N.C.或+5V传感器11 N.C.或0V传感器4 +5VDC 12 A+(SIN增量型通道)GND(地线) 13A-(SIN增量型通道)5 OV6 N.C. 14 B-(COS增量型通道)7 B+(COS增量型通道) 15 N.C.8 N.C. 屏蔽/16 接地3带有HYPERFACE接口的绝对值编码器和1个VSS-SIN/COS增量型编码器通道的转换板针孔接线针孔接线1 DATA+数据通道 9 N.C.2 DATA-数据通道 10 N.C.3 N.C.或+5V传感器11 N.C.或0V传感器4 N.C. 12 A+(SIN增量型通道)A-(SIN增量型通道)GND(地线) 135 OV6 +12VDC 14 B-(COS增量型通道)7 B+(COS增量型通道) 15 N.C.8 N.C. 屏蔽/16 接地4带有SIN/COS接口的绝对值编码器和1个VSS-SIN/COS增量型编码器通道的转换板针孔接线针孔接线1 N.C. 9 N.C.2 N.C. 10 N.C.3 D-(COS-交换) 11 D+(COS-交换)4 +5VDC 12 A+(SIN增量型通道)A-(SIN增量型通道)GND(地线) 135 OV6 N.C. 14 B-(COS增量型通道)7 B+(COS增量型通道) 15 C+(SIN-交换)8 C-(SIN-交换) 屏蔽/16 接地2.8 RS232 串行接口通过RS232 串行接口SUB-D 端口你可以改变参数和检测电机的真实数值这有两种不同的可能性可供选择你可通过该串行接口与手持编程器HPG60 连接通过这个带键盘和能显示4行文字的LCD 的编程器你可改变参数它显示电机运行的真实数值并能存储20条错误信息关于手持编程器在下面章节有更详尽的介绍若你有一台手提电脑可以与变频器连接我们可提供PC 软件使你能通过手提电脑改变参数就像使用手持编程器HPG60一样该PC 软件能提供许多技术支持第三章参数描述3.1 基本菜单操作 / HPG60手持编程器HPG60带有6个按钮一个能显示4行文字的LCD显示屏一个红色LED指示灯和9针的RS-232串行接口串行连接线必须一头连接到HPG60的RS232端口上另一头接到变频器的RS232端子上检查参数输入单元的接线后你将会看到如下内容编码器上的键盘分为两组其中一组是4个红色的按钮这四个按钮用于在不同的主菜单中或相应的子菜单中来回选择用按钮LEFT或RIGHT可在8个主菜单中选择若想进入子菜单你必须按下按钮DOWN若想在子菜单中来回选择请按DOWN 或UP若你想改变参数的设置值你必须使用黄色的按钮按UP或DOWN 选择相应的参数若你改变了参数该参数则会不断闪烁直至按下ENTER键来保存新值或按ESC退出键来放弃修改你可通过显示器最下一行来阅读各个按钮的功能参数的改变只能在电机静止时操作第一和第二行显示菜单第三行显示不同的数值如电机电流输出电压等若不是处于子菜单中在运行中或在静止中你都可以用黄色按钮来改变数值的显示当运行正常时红色LED灯亮但当发生错误时红色LED灯会不断闪烁在下表你可以看到显示的结构第一行 菜单 如 第二行 菜单数值 如 第三行 真实数值如 第四行故障出现的阶段 如速度再平层速度 V0 0.10m/s A3>电流: 22.0A0-> V2 0.10m/s3.2 菜单真实数值真实数值(只能阅读在编程器HPG-60显示器上的第三行)MONITOR 显示4行文字的HPG60只在运行中可视在运行时你可见运行的状态 0->V2 加速从0速到V2速度 V2 以V2速度运行V2->V0 减速从V2到平层爬行速度V0 V0 以平层速度V0运行V0->0 最后减速,从平层速度到0速 A1>命令(在编程器HPG60显示器上的第三行) COMMAND 你可查看电梯控制系统输出到变频器的指令状态例如0 2A2>继电器 RELAYS 你可查阅五个输出继电器的状况:R 准备继电器闭合 B 制动继电器闭合 F 运行继电器闭合 D 门机继电器闭合 P 可编程继电器闭合A3>电流 CURRENT 在万能表上显示的真正输出电流 A4>电压 VOLTAGE真实的输出电压 A5>DC 电压 DC-VOLTAGE变频器中间回路的真实电压 A6>速度 SPEED 真实的电机速度(r.p.m)A7>频率 FREQUENCY 变频器的真实输出频率 A8>滑差频率SLIP FREQUENCY 变频器的真实滑差频率(Hz.) A9>温度TEMPERATURE 散热器的真实温度()3.3 速度菜单速度 SPEED再平层速度 ADJUST SPEED Vn再平层速度设置值为0.5-100r.p.m 使电梯在调整后仍保持平层位置Vn 命令用于电梯卸载后因钢丝绳拉长的变化而改变位置的情况下的再平层需要另外使用比V1爬行速度小的再平层开关信号检修速度 INSPECITON SPEED Vi检修速度设置值为10-1500r.p.m 用于在轿顶上的检修运行和返回起动位置爬行速度RUN-IN SPEED V0爬行速度设置值为1-100r.p.m 设置电梯停靠位置若停车过早必须加大V0反之应减少V0 中速INTERIM SPEED V1中速设置值为10-3000r.p.m 只用井道中有不同的减速距离即层站开关减速点到平层开关距离不同当运行自动测距后V1可设置得尽可能高若V1过高则显示警告BRAKING PATH V1V1减速距离不足高速FINAL SPEED V2高速设置值为10-3000r.p.m 高速ALTFINAL SPEED V3 高速设置值为10-3000r.p.m3.4 速度曲线菜单速度曲线 SPEED CURVE 加速度 ACCELERATION从0速至V 最大速设置值从10%至200%或0.1-2.0m/s 2急加速度 JERK ACCELERATION从0速到加速段再由加速段到V 最大速设置值从10%至200%或从0.1-2.0m/s 30.1 m/s 3运行较舒适,而2.0 m/s 3运行舒适感较差 减速度 DECELERATION从V 最大速至V0速度设置值从10%-200%或0.1-2.0 m/s 2急减速度 JERK DECELERATION急减速度从V 最大速到减速段再由减速段到V0速度设置值从10%-200%或0.1-2.0 m/s 3首先设定为1 m/s 3经过校正V1/V2/V3减速距离后再根据运行舒适感调整减速距离 V1-OFF- -ON- -LEARNING-自动测量V1的减速距离将其设置为LEARNING BRAKING DISTANCE V1减速距离V1扫描短行程的减速距离以V1速度运行当到达减速开关时变频器立即减速并爬行一段较长时间后到达平层开关变频器在减速开关到平层开关之间的减速距离的基础上自动计算出合适的减速度若以V1速度继续运行电梯经过减速点后会以计算出来的减速度减速至爬行因此V0的爬行时间将被减少到大约0.3秒减速距离V2-OFF- -ON- -LEARNING-自动测量V2的减速距离将其设置为LEARNING BRAKING DISTANCE V2减速距离V2减速距离V2用于扫描以V2速度运行的长行程同上减速距离V3-OFF- -ON- -LEARNING-自动测量V3的减速距离将其设置为LEARNING BRAKING DISTANCE V3减速距离V3用于扫描以V3速度运行的长行程同上3.5 起/停菜单START/STOP(起/停)START DELAY(启动延时)启动延时变化范围为01000ms如果因为接触器和控制系统的动作滞后而引起电机带闸起动可调节启动延时直至机械抱闸完全打开之后才起动BRAKE RAMP(制动斜率)从V0最后减速到0速的减速斜率若最后减速时有振动则减小此值调整值为0.01-1.00 m/s2建议值为0.1 m/s2此项参数也可用于调整停靠精度DIRECT RUN IN(直接停靠)直接停靠功能当此值为ON时V1的爬行时间将减小至0秒CATCH-RESCUE(救援)采用该选项使电梯以Vi速度起动电机电流可增大到额定电流的两倍因此当安全钳动作时可使电梯向上运动3.6 驱动菜单ENGINE/GEAR(驱动) 异步电机DIGITAL ENCODER ACTIVE(数字编码器)你可通过此选项选择开环或闭环运行但在现时无效ENCODER PULSES(编码器脉冲数)输入数字测速机每转的脉冲数可输入范围为1,000-20,000脉冲/转ENCODER PULSE CHANNEL(脉冲输入)若出现DIRECTION WRONG 方向错误信息改变测速机的AB 相顺序选择由[A B]改为[B A]MOTOR-ROTATION FIELD(磁场旋转方向)如果电机转向错误如信号为UP 时电梯下降通过此项功能改变其方向此功能相当于将U V 两相对调MOTOR-RATING PLATE NOMINAL SPEED(电机额定速度)在电机铭牌上所示的额定速度值若铭牌所示数值为1000或1500请与电机供应商联系因为这数据所示的是同步速度而非额定速度MOTOR-RATING PLATE NOMINAL FREQUENCY(电机额定频率) 请看电机铭牌上所示MOTOR-RATING PLATE NOMINAL CURRENT 电机额定电流 请看电机铭牌上所示MOTOR-RATING PLATE COSINE r(电机功率因数) 请看电机铭牌上所示GEARBOX TRANSMISSION(输入传动比)输入传动比请看传动箱上所示数值GERAR BOX DRIVE WHEEL(输入驱动轮直径)输入驱动轮直径mmGEAR BOX SUSPENSION(输入钢丝绳的悬挂比)输入钢丝绳的悬挂比如11或21ENGINE/GEAR(驱动) 同步电机ASYNCHRON MOTOR(异步电机)/SYNCHRON MOTOR(同步电机) SYNCHRON MOTOR(同步电机)电机类型 ALPHA ECD 100-EPM 100-EPM 200-EPM300-EPM500 ZIEL ABEGG ZETADYN SM700-ZETADYN SM850 MONTANARI MDD 150 THYSSEN 通过此选项选择电机类型MOTOR-RATING PLATE NOMINAL CURRENT 电机额定电流请看电机铭牌上所示MOTOR-ROTATION FIELD(磁场旋转方向)如果电机转向错误如信号为UP 时电梯下降通过此项功能改变其旋转方向ENCODER TYPE(编码器型号) 输入电机所用的编码器型号可输入RESOLVER/SSI/ENDAT/HYPERFACE/SIN-COS-编码器ENCODER PULSES(编码器脉冲数) 输入数字测速机每转的脉冲数可输入范围为512/1024/2048/4096脉冲/转ENCODER OFFSETANGLE(编码器偏差度) 此数值根据所用电机类型的不同而变动可以输入角度为0-360度ENCODER DIRECTION(编码器方向) 若出现故障信息方向错误请将方向A-B 转换为B-A 此功能相当于将编码器的输入相序调换GEARBOX TRANSMISSION(输入传动比) 输入传动比请看传动箱上所示数值GERAR BOX DRIVE WHEEL(输入驱动轮直径)输入驱动轮直径mmGEAR BOX SUSPENSION(输入钢丝绳的悬挂比)输入钢丝绳的悬挂比如11或21注意某些电机铭牌上的参数是不准确的若变频器运行效果不理想则需将电机参数在铭牌上所标参数的基础上小范围内调节达到理想效果为上3.7 可选功能菜单OPTION FUNCTIONS(可选功能) RELAY V<03用于运行时提前开门的速度界限V<0.3m/s 当速度低于该设定值时吸合默认值为0.3m/sPROGRAM-RELAY(可编程继电器)此继电器有以下功能:V<Vx 速度界限(可调整值为0.24mm/s)当速度超过Vx 时继电器释放若变频器的散热器温度过高继电器释放3.8 操作参数菜单OPERATING PARAMETERS(操作参数) CODE NUMBER(编码号) 可自由选择自己的编码号. SOFTWARE VERSION(软件版本)显示软件的版本号及变频器的型号DISPLAY LANGUAGE(显示语言)你可在菜单上选择不同语言3.9 变频器参数菜单REGULATION(变频器参数) ATTENUATION START(起动阻尼)可调整值为0--100%若在起动时出现振动如电机振动电机发出噪音可加大此值建议值为0% ATTENUATION ACCELERATION(加速阻尼)可调整值为0--100%若在加速段出现振动应加大此值建议值为0%ATTENUATION TRAVEL(运行阻尼)可调整值为0--100%若在稳速段出现振动应加大此值建议值为0%ATTENUATION DECELERATION(减速阻尼)可调整值为0--100%若在减速段出现振动通常是在低速爬行段由于无阻尼轴承此值可加大建议值为0%3.10 错误信息菜单ERROR MOMORY错误储存在LCD上显示真正的错误错误代码和错误的描述错误1 IPM过流由于短路或错误的电机参数错误2 由于错误的电机参数或IPM损坏U相过流错误3 由于错误的电机参数或IPM损坏V相过流错误4 由于错误的电机参数或IPM损坏W相过流错误5 散热器温度过高变频器过载或温度过高错误6 中间回路电压过高制动电阻未连接或损坏错误7 中间回路电压过低主电源电压过低错误8 起动时运行接触器没有吸合或主电源至少有一相缺相错误9 运行时运行接触器没有吸合或主电源至少有一相缺相错误10 在运行中或刹车结束前方向指令UP或DOWN掉失错误11 方向指令UP和DOWN同时使用错误12 方向错误改变编码器的输入相位或编码器损坏错误13 偏差变频器过载或错误的电机/编码器参数错误14 编码器无脉冲信号检查编码器的接线检查机械抱闸错误15 中间回路预先充电制动电阻或主电源的接线出现接地故障错误16 在运行过程中改变了方向指令UP和DOWN。
