氧化层击穿原理

氧化层击穿原理

图13 F-N隧穿示意图和直接隧穿示意图
3. 氧化硅的击穿模型
如果我们不考虑镜像力对势垒高度的影响，则电流密度与电场强度的
关系可表示成
其中，
是与电极和电介质的功函数有
关的常数。
3. 氧化硅的击穿模型
（3）电子在氧化层中输运及陷阱的产生
由F-N隧穿注入的电子受氧
化硅电场“加热”，获得高 于氧化层导带底的动能。穿 过氧化层时，电子与晶格发 生碰撞并释放能量。每一级 台阶对应于一次碰撞事件， 或弹性或非弹性。能量释放 时，可能造成Si-O键断裂， 产生陷阱。
（3）Si-O弱键结构
由于表面硅原子与硅氧四面体中的氧原子相互作用距离拉长，硅与氧
之间相互作用较弱而形成的结构。换种说法就是有悬挂键的硅原子与 SiO2中的O形成了Si-O弱键，从而使硅的禁带中出现局域的电子态。
图8 Si-O弱键结构
2. Si-SiO2系统
（4）非桥键氧（氧悬挂键）结构 （5）在界面和氧化硅内部的硅悬挂键上束缚着杂质原 子结构，比如H、OH等。
无序”，但从局部看，原子的排列并非完全杂乱，而是有一定规则， 即“短程有序”。
1. 氧化硅的结构和性质
图1 Si-O组成的正四面体
图2 长程有序的石英晶体
1. 氧化硅的结构和性质
在二氧化硅网络中，氧离子起着连接Si-O四面体的作用，并且存在着
两种不同的状态——桥键氧和非桥键氧。
为两个硅原子所共有的氧离子称为桥键氧，只同一个硅原子相连接的
形成陷阱电荷。而陷阱内的电子或空穴也可能被输运载流子碰撞而释 放出来。
3. 氧化硅的击穿模型
氧化硅中载流子的行为：
1. 电子从电子陷阱中隧穿到氧化硅的导

阳极氧化原理全解ppt课件

阳极氧化原理全解ppt课件
25
7、电流密度： 电流密度越大，膜较硬，耐磨性好，但电
流密度过高，则会因焦耳热影响，使膜层溶 解作用增加，电流密度过高，膜层氧化时间 过长，膜疏松，硬度降低，对于需染色或电 解着色的氧化膜，电流密度宜取 1.5A/dm2~2.0A/dm2,装饰性阳极氧化膜电流 密度宜取0.5~0.8A/dm2;
积(注意切勿将水加入硫酸中） D.冷却至工艺条件温度； E.化验室取样分析,OK后即可投入生产
2、硫酸的纯度要求： 最好用试剂，我们通常用CP（化学纯）
硫酸。
14
3、槽液维护
A、对槽液要定期进行分析，一般只分析游 离硫酸和铝含量。槽液在使用过程中，游 离硫酸浓度会逐渐下降，而铝含量上升， 当游离硫酸浓度降到规定浓度下限，铝含 量尚未升到上限时，只需计量添加硫酸， 但当铝含量超过规定上限时，应排放部分 （1/4~1/3）槽液，然后再计量添加硫酸和 去离子水。排放的硫酸溶液可用耐酸泵抽 入硫酸脱脂槽内二次利用。降低氧化槽内 的铝含量也可用硫酸回收设备。
③冷冻机中的致冷剂借助热交换器冷却槽液循环系统中的槽液;
④用槽液循环系统间接冷却装置,即冷冻机冷却冷水池中的水,再 用冷水借助热交换器冷却槽液循环系统中的槽液.
19
3、电压： A、电压高，氧化膜生长速度提高，孔隙增 多，易染色，硬度和耐磨性提高。 B、电压低，生成氧化膜的速度慢，膜层 较致密。 4、氧化时间： 根据硫酸浓度，溶液温度、电压，膜厚而 定，其它条件不变，时间越长，膜厚越厚， 但达到一定厚度时，膜厚将不会增加（即 膜的溶解速度与生长速度相等）。
3
2、电化学氧化： A.定义：
将铝及其合金置于某种适当的电解液中 作为阳极，在外电流作用下，使其表面生 成氧化膜的过程称为阳极氧化，又称电化 学氧化。

集成电路制造工艺之氧化 ppt课件

集成电路制造工艺之氧化 ppt课件
此时，生长速率将由氧化剂通过SiO2 层的扩散速率所决定。随着SiO2厚度的 增加，生长速率将逐渐下降。
临界厚度： 干氧氧化时，当厚度越过40Å时，
湿氧氧化时，厚度超过1000Å时，
生长过程将由表面化学反应控制转为扩
散控制。
ppt课件
17
氧化源
• 干氧
• 水蒸汽
--鼓泡瓶
--气化系统
• 湿氧（氧气+水蒸汽）
ppt课件
23
另外也可以用情性气体(氮气或氩气)携带水汽进行氧化， 在这种情况下的氧化完全由水汽引起的。
ppt课件
24
ppt课件
25
氢气和氧气，H2+O2→H2O
采用高温合成技术进行水汽氧化，在这种氧化系统中，氧 化剂是由纯氢和纯氧直接反应生成的水汽。
这种方法可在很宽的范围内变化H2O的压力。
Xm in4.6 DSiO 2t
t为杂质在硅中达到扩散浓度所需要的时间。
ppt课件
9
如图，是用干氧氧化方法生长的SiO2 层，在不同温度下掩蔽气态P2O5和 B2O3杂质源，扩散时间与所需最小 SiO2层厚度xmin的关系。
ppt课件
10
杂质在SiO2中的存在形式
按杂质在网络中所处位置可分为两类：
ppt课件
30
热氧化时，气体内部、SiO2中、Si表面处氧化剂的浓度分布情况以及 相应的压力如图所示。流密度定义为单位时间通过单位面积的粒子数。
热氧化过程：
(1) 氧化剂从气体内部以扩散形式穿过附面层运动 到气体-SiO2界面，其流密度用F1表示。
因此，SiO2的生长速率介于干氧和水汽氧化之间，与氧气流量、 水汽的含量有着密切关系。
如果水汽含量很少， SiO2的生长速率和质量就越接近于干氧氧化 的情况，反之，就越接近水汽氧化情况。

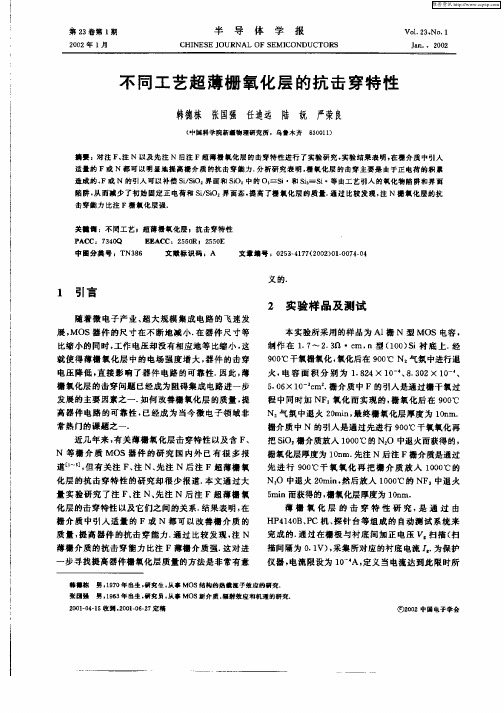

不同工艺超薄栅氧化层的抗击穿特性
