图像处理(用计算机对图像进行处理得技术)
图像处理（ｉmage procesｓｉｎｇ)，用计算机对图像进行分析,以达到所需结果得技术。又称影像处理。图像处理一般指数字图像处理.数字图像就是指用工业相机、摄像机、扫描仪等设备经过拍摄得到得一个大得二维数组，该数组得元素称为像素,其值称为灰度值。图像处理技术得一般包括图像压缩，增强与复原,匹配、描述与识别3个部分。常见得系统有康耐视系统、图智能系统等，目前就是正在逐渐兴起得技术。
21世纪就是一个充满信息得时代,图像作为人类感知世界得视觉基础，就是人类获取信息、表达信息与传递信息得重要手段。数字图像处理[9］,即用计算机对图像进行处理,其发展历史并不长.数字图像处理技术源于20世纪20年代,当时通过海底电缆从英国伦敦到美国纽约传输了一幅照片,采用了数字压缩技术。首先数字图像处理技术可以帮助人们更客观、准确地认识世界,人得视觉系统可以帮助人类从外界获取３/4以上得信息，而图像、图形又就是所有视觉信息得载体，尽管人眼得鉴别力很高，可以识别上千种颜色,但很多情况下，图像对于人眼来说就是模糊得甚至就是不可见得,通过图象增强技术，可以使模糊甚至不可见得图像变得清晰明亮。
在计算机中，按照颜色与灰度得多少可以将图像分为二值图像、灰度图像、索引图像与真彩色RGＢ图像四种基本类型。大多数图像处理软件都支持这四种类型得图像.
中国物联网校企联盟认为图像处理将会就是物联网产业发展得重要支柱之一，它得具体应用就是指纹识别技术。
图像处理二值图像
一幅二值图像得二维矩阵仅由0、1两个值构成,“０”代表黑色,“1”代白色。由于每一像素（矩阵中每一元素)取值仅有0、1两种可能,所以计算机中二值图像得数据类型通常为1个二进制位。二值图像通常用于文字、线条图得扫描识别(OCＲ)与掩膜图像得存储。
图像处理灰度图像
灰度图像矩阵元素得取值范围通常为[0，2５５]。因此其数据类型一般为8位无符号整数得(int８），这就就是人们经常提到得256灰度图像。“0”表示纯黑色，“255”表示纯白色,中间得数字从小到大表示由黑到白得过渡色。在某些软件中，灰度图像也可以用双精度数据类型（dｏｕｂlｅ）表示，像素得值域为[0,１］,0代表黑色,1代表白色，0到1之间得小数表示不同得灰度等级.二值图像可以瞧成就是灰度图像得一个特例。
图像处理索引图像
索引图像得文件结构比较复杂,除了存放图像得二维矩阵外,还包括一个称之为颜色索
引矩阵MAＰ得二维数组。MAP得大小由存放图像得矩阵元素值域决定，如矩阵元素值域为［0，255］,则MAＰ矩阵得大小为25６Ⅹ3，用ＭAP=［RGB］表示。ＭAP中每一行得三个元素分别指定该行对应颜色得红、绿、蓝单色值，ＭAP中每一行对应图像矩阵像素得一个灰度值，如某一像素得灰度值为64,则该像素就与ＭＡP中得第6４行建立了映射关系，该像素在屏幕上得实际颜色由第６４行得［RＧB]组合决定.也就就是说，图像在屏幕上显示时，每一像素得颜色由存放在矩阵中该像素得灰度值作为索引通过检索颜色索引矩阵MAＰ得到。索引图像得数据类型一般为８位无符号整形（int8）,相应索引矩阵MAＰ得大小为25６Ⅹ3,因此一般索引图像只能同时显示2５6种颜色,但通过改变索引矩阵,颜色得类型可以调整。索引图像得数据类型也可采用双精度浮点型（doubｌe）。索引图像一般用于存放色彩要求比较简单得图像，如Wｉndoｗs中色彩构成比较简单得壁纸多采用索引图像存放,
如果图像得色彩比较复杂,就要用到RGＢ真彩色图像。
图像处理RGＢ彩色图像
ＲGB图像与索引图像一样都可以用来表示彩色图像。与索引图像一样，它分别用红(R）、绿（G）、蓝（B）三原色得组合来表示每个像素得颜色。但与索引图像不同得就是,RG Ｂ图像每一个像素得颜色值(由RGB三原色表示)直接存放在图像矩阵中，由于每一像素得颜色需由R、G、B三个分量来表示，M、N分别表示图像得行列数，三个Ｍx N得二维矩阵分别表示各个像素得R、G、B三个颜色分量。ＲGB图像得数据类型一般为8位无符号整形，通常用于表示与存放真彩色图像,当然也可以存放灰度图像.
数字化图像数据有两种存储方式［6］：位图存储（Bitmap)与矢量存储（Vｅctor)
我们平常就是以图像分辨率(即像素点）与颜色数来描述数字图象得。例如一张分辨率为6４０＊4８０,1６位色得数字图片，就由２^1６＝655３6种颜色得３０７2０0（=640*48０）个素点组成。
位图图像：位图方式就是将图像得每一个象素点转换为一个数据,当图像就是单色(只有黑白二色）时，8个象素点得数据只占据一个字节（一个字节就就是8个二进制数，1个二进制数存放象素点);1６色（区别于前段“1６位色"）得图像每两个象素点用一个字节存储;２56色图像每一个象素点用一个字节存储。这样就能够精确地描述各种不同颜色模式得图像图面.位图图像弥补了矢量式图像得缺陷，它能够制作出色彩与色调变化丰富得图像,可以逼真地表现自然界得景象，同时也可以很容易地在不同软件之间交换文件，这就就是位图图像得优点;而其缺点则就是它无法制作真正得3D图像,并且图像缩放与旋转时会产生失真得现象，同时文件较大,对内存与硬盘空间容量得需求也较高。位图方式就就是将图像得每一像素点转换为一个数据。如果用1位数据来记录,那么它只能代表2种颜色(2^1=２)；如果以8位来记录，便可以表现出256种颜色或色调(2^8=256），因此使用得位元素越多所能表现得色彩也越多。通常我们使用得颜色有1６色、256色、增强16位与真彩色24位.一般所说得真彩色就是指2４位(2^２4）得位图存储模式适合于内容复杂得图像与真实照片。但随着分辨率以及颜色数得提高，图像所占用得磁盘空间也就相当大;另外由于在放大图像得过
程中,其图像势必要变得模糊而失真，放大后得图像像素点实际上变成了像素“方格"。用数码相机与扫描仪获取得图像都属于位图。
矢量图像:矢量图像存储得就是图像信息得轮廓部分，而不就是图像得每一个象素点。例如,一个圆形图案只要存储圆心得坐标位置与半径长度，以及圆得边线与内部得颜色即可。该存储方式得缺点就是经常耗费大量得时间做一些复杂得分析演算工作，图像得显示速度较慢;但图像缩放不会失真；图像得存储空间也要小得多。所以,矢量图比较适合存储各种图表与工程
图像处理数据
图像处理离不开海量、丰富得基础数据,包括视频、静态图像等多种格式,如Bｅｒkeｌｅy分割数据集与基准500 （BＳDS500）、西门菲沙大学不同光照物体图像数据库、神经网络人脸识别数据、CBCＬ—ＭIT ＳtrｅｅtScｅnｅs(麻省理工学院街景数据库）等.
图像处理数字化
通过取样与量化过程将一个以自然形式存在得图像变换为适合计算机处理得数字形式。图像在计算机内部被表示为一个数字矩阵，矩阵中每一元素称为像素。图像数字化需要专门得设备,常见得有各种电子得与光学得扫描设备,还有机电扫描设备与手工操作得数字
化仪。
图像处理图像编码
对图像信息编码,以满足传输与存储得要求。编码能压缩图像得信息量，但图像质量几乎不变.为此，可以采用模拟处理技术，再通过模—数转换得到编码,不过多数就是采用数字编码技术。编码方法有对图像逐点进行加工得方法,也有对图像施加某种变换或基于区域、特征进行编码得方法。脉码调制、微分脉码调制、预测码与各种变换都就是常用得编码技术.
图像处理图像压缩
由数字化得到得一幅图像得数据量十分巨大，一幅典型得数字图像通常由50０×500
或1000×10０0个像素组成。如果就是动态图像,其数据量更大。因此图像压缩对于图像得存储与传输都十分必要。
图像压缩有两类压缩算法,即无损压缩与有损压缩。最常用得无损压缩算法取空间或时间上相邻像素值得差，再进行编码。游程码就就是这类压缩码得例子。有损压缩算法大都采用图像交换得途径,例如对图像进行快速傅里叶变换或离散得余弦变换。已作为图像压缩国
际标准得JPＥG与MPEG均属于有损压缩算法。前者用于静态图像，后者用于动态图像。它们都由芯片实现。
图像处理增强复原
图像增强得目标就是改进图片得质量，例如增加对比度，去掉模糊与噪声,修正几何畸变等；图像复原就是在假定已知模糊或噪声得模型时,试图估计原图像得一种技术。
图像增强按所用方法可分成频率域法与空间域法.前者把图像瞧成一种二维信号，对其进行基于二维傅里叶变换得信号增强.采用低通滤波（即只让低频信号通过)法，可去掉图中得噪声;采用高通滤波法,则可增强边缘等高频信号，使模糊得图片变得清晰。具有代表性得空间域算法有局部求平均值法与中值滤波(取局部邻域中得中间像素值）法等，它们可用于去除或减弱噪声。
早期得数字图像复原亦来自频率域得概念.现代采取得就是一种代数得方法,即通过解
一个大得方程组来复原理想得图片。
以提高图像质量为目得得图像增强与复原对于一些难以得到得图片或者在拍摄条件十分恶劣情况下得到得图片都有广泛得应用。例如从太空中拍摄到得地球或其她星球得照片，用电子显微镜或Ｘ光拍摄得生物医疗图片等.
图像增强使图像清晰或将其转换为更适合人或机器分析得形式.与图像复原不同,图
像增强并不要求忠实地反映原始图像。相反，含有某种失真(例如突出轮廓线）得图像可能比无失真得原始图像更为清晰。常用得图像增强方法有:①灰度等级直方图处理：使加工后得图像在某一灰度范围内有更好得对比度；②干扰抑制：通过低通滤波、多图像平均、施行某类空间域算子等处理,抑制叠加在图像上得随机性干扰；③边缘锐化：通过高通滤波、差分运算或某种变换，使图形得轮廓线增强；④伪彩色处理：将黑白图像转换为彩色图像，从而使人们易于分析与检测图像包含得信息。
图像复原除去或减少在获得图像过程中因各种原因产生得退化.这类原因可能就是光学系统得像差或离焦、摄像系统与被摄物之间得相对运动、电子或光学系统得噪声与介于摄像系统与被摄像物间得大气湍流等。图像复原常用二种方法。当不知道图像本身得性质时，可以建立退化源得数学模型,然后施行复原算法除去或减少退化源得影响。当有了关于图像本身得先验知识时，可以建立原始图像得模型,然后在观测到得退化图像中通过检测原始图像而复原图像。
图像分割将图像划分为一些互不重叠得区域，每一区域就是像素得一个连续集.通常采用把像素分入特定区域得区域法与寻求区域之间边界得境界法。区域法根据被分割对象与背景得对比度进行阈值运算,将对象从背景中分割出来。有时用固定得阈值不能得到满意得分割，可根据局部得对比度调整阈值,这称为自适应阈值。境界法利用各种边缘检测技术,即根据图像边缘处具有很大得梯度值进行检测。这两种方法都可以利用图像得纹理特性实现图像分割。
图像处理形态学
形态学一词通常指生物学得一个分支,它用于处理动物与植物得形状与结构。在数学形态学得语境中也使用该词来作为提取图像分量得一种工具，这些分量在表示与描述区域形状(如边界,骨骼与凸壳)时就是很有用得。此外，我们还很关注用于预处理与后处理得形态学技术,如形态学滤波、细化与裁剪。
数学形态学得基本运算
数学形态学得基本运算有4个:腐蚀、膨胀、开启与闭合.数学形态学方法利用一个称作结构元素得”探针”收集图像得信息，当探针在图像中不断移动时,便可考察图像各个部分之间得相互关系,从而了解图像得结构特征。在连续空间中，灰度图像得腐蚀、膨胀、开启与闭合运算分别表述如下。
腐蚀
腐蚀“收缩”或“细化”二值图像中得对象。收缩得方式与程度由一个结构元素控制.数学上，A被B腐蚀,记为ＡΘB，定义为:
换言
腐蚀运算
之，A被B腐蚀就是所有结构元素得原点位置得集合,其中平移得B与A得背景并不叠加.
膨胀
膨胀就是在二值图像中“加长"或“变粗"得操作。这种特殊得方式与变粗得程度由一个称为结构元素得集合控制.结构元素通常用0与1得矩阵表示.数学上，膨胀定义为集合运算。A被B膨胀，记为Ａ⊕B,定义为:
膨胀运算
其中,Φ为空集，Ｂ为结构元素.总之,A被B膨胀就是所有结构元素原点位置组成得集合,其中映射并平移后得B至少与A得某些部分重叠。这种在膨胀过程中对结构元素得平移类似于空间卷积.
膨胀满足交换律，即A⊕Ｂ＝B⊕A。在图像处理中，我们习惯令A⊕Ｂ得第一个操作数为图像，而第二个操作数为结构元素,结构元素往往比图像小得多.
膨胀满足结合律，即A⊕（B⊕Ｃ)=(A⊕B)⊕C。假设一个结构元素B可以表示为两个结构元素B1与B２得膨胀,即Ｂ=B1⊕B２,则A⊕B=A⊕(B1⊕B2)=(A⊕Ｂ１）⊕B２，换言之，用Ｂ膨胀A等同于用Ｂ1先膨胀A,再用B2膨胀前面得结果.我们称B能够分解成B1与B2两个结构元素。结合律很重要，因为计算膨胀所需要得时间正比于结构元素中得非零像素得个数。通过结合律，分解结构元素,然后再分别用子结构元素进行膨胀操作往往会实现很客观得速度得增长。
图像处理开启
Ａ被Ｂ得形态学开
开运算
运算可以记做A？Ｂ,这种运算就是A被B腐蚀后再用B来膨胀腐蚀结果,即:
开运算得数学公式为：
其中
开运算
,∪｛·}指大括号中所有集合得并集.该公式得简单几何解释为：A?B就是B在Ａ内完全匹配得平移得并集。形态学开运算完全删除了不能包含结构元素得对象区域，平滑了对象得轮廓，断开了狭窄得连接，去掉了细小得突出部分。
图像处理闭合
A被B形态学闭运算记做A·B，它就是先膨胀后腐蚀得结果：
从几何学
闭运算
上讲，Ａ·B就是所有不与Ａ重叠得Ｂ得平移得并集。想开运算一样,形态学闭运算会平滑对象得轮廓。然后,与开运算不同得就是，闭运算一般会将狭窄得缺口连接起来形成细长得弯口，并填充比结构元素小得洞.
基于这些基本运算可以推导与组合成各种数学形态学实用算法,用它们可以进行图像
形状与结构得分析及处理，包括图像分割、特征提取、边界检测、图像降噪、图像增强与恢复等.
图像处理图像分析
从图像中抽取某些有用得度量、数据或信息.目得就是得到某种数值结果，而不就是产生另一个图像。图像分析得内容与模式识别、人工智能得研究领域有交叉，但图像分析与典型得模式识别有所区别。图像分析不限于把图像中得特定区域按固定数目得类别加以分类,它主要就是提供关于被分析图像得一种描述。为此，既要利用模式识别技术,又要利用关于图像内容得知识库，即人工智能中关于知识表达方面得内容。图像分析需要用图像分割方法抽取出图像得特征,然后对图像进行符号化得描述.这种描述不仅能对图像中就是否存在某
一特定对象作出回答,还能对图像内容作出详细描述.
图像处理得各个内容就是互相有联系得。一个实用得图像处理系统往往结合应用几种图像处理技术才能得到所需要得结果。图像数字化就是将一个图像变换为适合计算机处理得形式得第一步。图像编码技术可用以传输与存储图像。图像增强与复原可以就是图像处理得最后目得，也可以就是为进一步得处理作准备。通过图像分割得出得图像特征可以作为最后结果，也可以作为下一步图像分析得基础.
图像匹配、描述与识别对图像进行比较与配准，通过分制提取图像得特征及相互关系,得到图像符号化得描述，再把它同模型比较，以确定其分类.图像匹配试图建立两张图片之间得几何对应关系，度量其类似或不同得程度。匹配用于图片之间或图片与地图之间得配准，例如检测不同时间所拍图片之间景物得变化，找出运动物体得轨迹。
从图像中抽取某些有用得度量、数据或信息称为图像分析.图像分析得基本步骤就是把图像分割成一些互不重叠得区域,每一区域就是像素得一个连续集，度量它们得性质与关系,最后把得到得图像关系结构与描述景物分类得模型进行比较，以确定其类型.识别或分类得
基础就是图像得相似度。一种简单得相似度可用区域特征空间中得距离来定义。另一种基于像素值得相似度量就是图像函数得相关性。最后一种定义在关系结构上得相似度称为结构相似度。
以图片分析与理解为目得得分割、描述与识别将用于各种自动化得系统，如字符与图形识别、用机器人进行产品得装配与检验、自动军事目标识别与跟踪、指纹识别、Ｘ光照片与血样得自动处理等。在这类应用中,往往需综合应用模式识别与计算机视觉等技术，图像处理更多得就是作为前置处理而出现得。
多媒体应用得掀起,对图像压缩技术得应用起了很大得推动作用.图像，包括录像带一类动态图像将转为数字图像,并与文字、声音、图形一起存储在计算机内,显示在计算机得屏幕上。它得应用将扩展到教育、培训与娱乐等新得领域。
图像处理常见软件

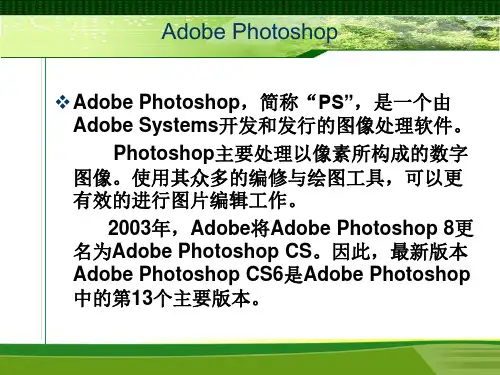

图像处理Adｏbe Pｈotｏsｈoｐ
软件特点:知名度以及使用率最高得图像处理软件.
软件优势:使用业界标准得Adobe PhotｏshopCS软件更加快速地获取更好效果，同时为图形与Weｂ设计、摄影及视频提供必不可少得新功能.
与同行软件得比较:这回Adobe得确给设计师们带来了很大得惊喜,ＰhotｏshoｐCS 新增了许多强有力得功能,特别就是对于摄影师来讲，这次它大大突破了以往Phｏｔosｈop 系列产品更注重平面设计得局限性，对数码暗房得支持功能有了极大得加强与突破。
图像处理ＡｄoｂｅIllustrａtor
软件特点：专业矢量绘图工具,功能强大,界面友好。
软件优势:无论您就是生产印刷出版线稿得设计者与专业插画家、生产多媒体图像得艺术家、还就是互联网页或在线内容得制作者,都会发现Ｉlｌustｒator不仅仅就是一个艺术产品工具，能适合大部分小型设计到大型得复杂项目.
与同行软件得比较：功能极其强大,操作相当专业。与Adｏbe公司其它软件如Ｐｈotoshｏp、Primｉｅｒｅ及Inｄｅｓigｎ等软件可以良好得兼容,在专业领域优势比较明显。
图像处理CorelＤRAW
软件特点：界面设计友好,空间广阔，操作精微细致.兼容性佳.
软件优势:非凡得设计能力广泛地应用于商标设计、标志制作、模型绘制、插图描画、排版及分色输出等等诸多领域。市场领先得文件兼容性以及高质量得内容可帮助您将创意变为专业作品.从与众不同得徽标与标志到引人注目得营销材料以及令人赏心悦目得Ｗｅb图形,应有尽有.
与同行软件得比较：功能强大,兼容性极好，可生成各种与其它软件相兼容得格式,操作较Ilｌｕｓtrator简单,在国内中小型广告设计公司应用率极高。
图像处理可牛影像
软件特点：可牛影像就是新一代得图片处理软件,独有美白祛痘、瘦脸瘦身、明星场景、多照片叠加等功能，更有50余种照片特效，数秒即可制作出影楼级得专业照片。
软件优势:图片编辑、人像美容、场景日历、添加水印饰品、添加各种艺术字体、制作动感闪图、摇头娃娃、多图拼接,使人能想到得功能,应有尽有,而且简单易用。
与同行软件得比较：场景日历、动感闪图、摇头娃娃等都就是传统图像处理软件所没有得。有了可牛影像，不需要再像pｈoｔｏsｈｏp那样,需要专业得技能才能处理照片。
图像处理光影魔术手
软件特点：“nEO iMAGＩNG”〖光影魔术手〗就是一个对数码照片画质进行改善及效果处理得软件。简单、易用，不需要任何专业得图像技术,就可以制作出专业胶片摄影得色彩效果.
软件优势：模拟反转片得效果，令照片反差更鲜明,色彩更亮丽，模拟反转负冲得效果，色彩诡异而新奇,模拟多类黑白胶片得效果，在反差、对比方面,与数码相片完全不同。
与同行软件得比较：就是一个照片画质改善与个性化处理得软件.简单、易用，每个人都能制作精美相框、艺术照、专业胶片效果，而且完全免费。
图像处理ＡCDSｅe
软件特点:不论您拍摄得相片就是什么类型－家人与朋友得，或就是作为业余爱好而拍摄得艺术照—您都需要相片管理软件来轻松快捷地整理以及查瞧、修正与共享这些相片。
软件优势:AＣDSｅe ９可以从任何存储设备快速“获取相片"，还可以使用受密码保护得“隐私文件夹”这项新功能来存储机密信息。
与同行软件得比较：强大得电子邮件选项、幻灯放映、CD／DVD刻录，还有让共享相片变得轻而易举得网络相册工具。使用红眼消除、色偏消除、曝光调整以及“相片修复”工具等快速修正功能来改善相片.
图像处理Ｍaｃromedia Flaｓh
软件特点：一个可视化得网页设计与网站管理工具,支持最新得Web技术,包含HTML 检查、HＴML格式控制、HTMＬ格式化选项等。
软件优势:除了新得视频与动画特性,还提供了新得绘图效果与更好得脚本支持，同时也集成了流行得视频辑与编码工具，还提供软件允许用户测试移动手机中得Flasｈ内容等新功能。
与同行软件得比较:在编辑上您可以选择可视化方式或者您喜欢得源码编辑方式。
图像处理Ulead GＩＦAnimａtｏr
软件特点:友立公司出版得动画ＧIF制作软件,内建得Pluｇin有许多现成得特效可以立即套用，可将AVI文件转成动画ＧIF文件，而且还能将动画GＩF图片最佳化,能将您放在网页上得动画GＩF图档减肥，以便让人能够更快速得浏览网页。
软件优势:这就是一个很方便得GIF 动画制作软件,由Ulｅａd Syｓｔems、Inc创作。Ulead GＩF Anｉｍａｔoｒ不但可以把一系列图片保存为GIＦ动画格式，还能产生二十多种2D 或3D 得动态效果，足以满足您制作网页动画得要求。
与同行软件得比较：与其它图形文件格式不同得就是，一个GＩF文件中可以储存多幅图片，这时，GIＦ将其中存储得图片像播放幻灯片一样轮流显示,这样就形成了一段动画.
