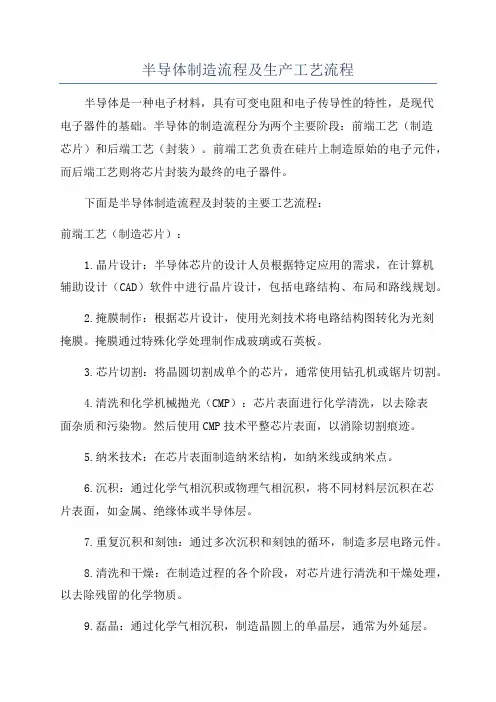

半导体制造流程及生产工艺流程半导体是一种电子材料，具有可变电阻和电子传导性的特性，是现代电子器件的基础。
半导体的制造流程分为两个主要阶段：前端工艺（制造芯片）和后端工艺（封装）。
前端工艺负责在硅片上制造原始的电子元件，而后端工艺则将芯片封装为最终的电子器件。
下面是半导体制造流程及封装的主要工艺流程：前端工艺（制造芯片）：1.晶片设计：半导体芯片的设计人员根据特定应用的需求，在计算机辅助设计（CAD）软件中进行晶片设计，包括电路结构、布局和路线规划。
2.掩膜制作：根据芯片设计，使用光刻技术将电路结构图转化为光刻掩膜。
掩膜通过特殊化学处理制作成玻璃或石英板。
3.芯片切割：将晶圆切割成单个的芯片，通常使用钻孔机或锯片切割。
4.清洗和化学机械抛光（CMP）：芯片表面进行化学清洗，以去除表面杂质和污染物。
然后使用CMP技术平整芯片表面，以消除切割痕迹。
5.纳米技术：在芯片表面制造纳米结构，如纳米线或纳米点。
6.沉积：通过化学气相沉积或物理气相沉积，将不同材料层沉积在芯片表面，如金属、绝缘体或半导体层。
7.重复沉积和刻蚀：通过多次沉积和刻蚀的循环，制造多层电路元件。
8.清洗和干燥：在制造过程的各个阶段，对芯片进行清洗和干燥处理，以去除残留的化学物质。
9.磊晶：通过化学气相沉积，制造晶圆上的单晶层，通常为外延层。
10.接触制作：通过光刻和金属沉积技术，在芯片表面创建电阻或连接电路。
11.温度处理：在高温下对芯片进行退火和焙烧，以改善电子器件的性能。
12.筛选和测试：对芯片进行电学和物理测试，以确认是否符合规格。
后端工艺（封装）：1.芯片粘接：将芯片粘接在支架上，通常使用导电粘合剂。
2.导线焊接：使用焊锡或焊金线将芯片上的引脚和触点连接到封装支架上的焊盘。
3.封装材料：将芯片用封装材料进行保护和隔离。
常见的封装材料有塑料、陶瓷和金属。
4.引脚连接：在封装中添加引脚，以便在电子设备中连接芯片。
5.印刷和测量：在封装上印刷标识和芯片参数，然后测量并确认封装后的器件性能。
半导体封装制程及其设备介绍一、概述半导体芯片是一种微型电子器件，半导体封装制程是将芯片进行外层包装，从而保护芯片、方便焊接、测试等工作的过程。
比较常见的半导体封装方式有芯片贴装式、铅框式、无铅框式等。
本文将从半导体封装的制程入手，为大家介绍半导体封装制程及其设备。
二、半导体封装制程1. 粘结半导体封装的第一步是将芯片粘结到支撑贴片（Leadframe）上面。
支撑贴片是一种晶粒尺寸相对较大、但还不到电路板级别的导体片。
常用的粘接剂有黄胶、银胶等，其使用在制程时会加热到一定温度，使其能够黏合贴片和芯片。
2. 线缆连接芯片被粘接到支撑贴片上方后，需要进行内部连线。
通常使用铜线作为内部连线，常用的连线方式有金线焊接和铜线焊接。
它们的区别很大程度上取决于封装要求和芯片使用情况。
3. 包封装在连线之后，开始进行半导体封装的最后一步–包封装。
包封装是将芯片包封闭在一起，以进一步保护它。
常用的封装方式有QFP、BGA、SOIC、CHIP 贴片等。
三、半导体封装设备介绍1. 芯片粘结设备芯片粘结设备是半导体封装的第一步。
常用的芯片粘结设备包括黄胶粘合机、银胶粘合机、重合机等。
不同类型的设备适用于不同封装要求的芯片。
2. 线缆连接设备目前，铜线焊接机处于主流位置。
与金线焊接机相比，铜线焊接机具有成本更低、可靠度更高的优点。
因此，其能够更好地满足不同类型的芯片封装要求。
3. 包封装设备包封装设备是半导体封装的重要步骤。
常用的设备有 QFP 封装机、CHIP 贴片封装机等。
它们能够满足不同类型的封装要求，使芯片更加可靠。
四、半导体封装制程及其设备涉及到了许多知识点。
本文从制程和设备两个角度，为大家介绍了半导体封装制程及其设备。
不同的封装方式和设备对于产品的品质、成本以及生产效率都有很大的影响。
因此，在选择半导体封装制程和设备时，需要根据实际情况进行选择，以确保产品达到最佳性能和质量要求。

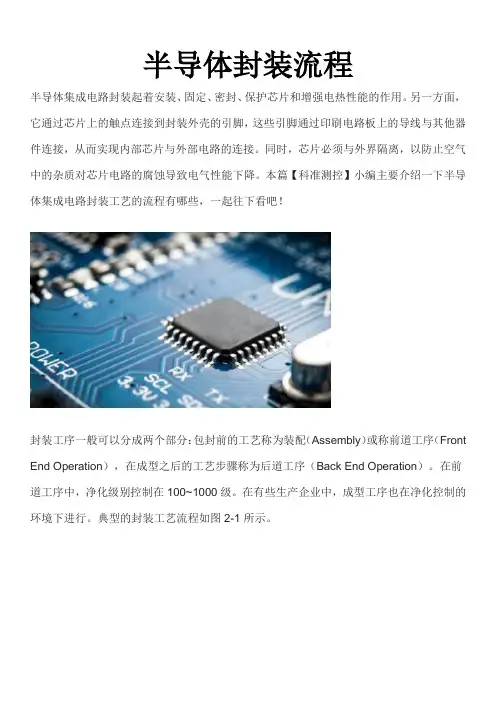

半导体封装流程半导体集成电路封装起着安装、固定、密封、保护芯片和增强电热性能的作用。
另一方面，它通过芯片上的触点连接到封装外壳的引脚，这些引脚通过印刷电路板上的导线与其他器件连接，从而实现内部芯片与外部电路的连接。
同时，芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀导致电气性能下降。
本篇【科准测控】小编主要介绍一下半导体集成电路封装工艺的流程有哪些，一起往下看吧！封装工序一般可以分成两个部分：包封前的工艺称为装配（Assembly）或称前道工序（Front End Operation），在成型之后的工艺步骤称为后道工序（Back End Operation）。
在前道工序中，净化级别控制在100~1000级。
在有些生产企业中，成型工序也在净化控制的环境下进行。
典型的封装工艺流程如图2-1所示。
磨片：磨片之前，在硅片表面贴一层保护膜以防止磨片过程中硅片表面电路受损。
磨片就是对硅片背面进行减薄，使其变薄变轻，以满足封装工艺要求。
磨片后进行卸膜，把硅片表面的保护膜去除。
划片（Dicing）：在划片之前进行贴膜，就是要用保护膜和金属引线架将硅片固定。
再将硅片切成单个的芯片，并对其检测，只有切割完经过检测合格的芯片可用。
装片（Die Attaching）：将切割好的芯片从划片膜上取下，将其放到引线架或封装衬底（或基座）条带上。
键合（Wire Bonding）：用金线将芯片上的引线孔和引线架衬垫上的引脚连接，使芯片能与外部电路连接。
塑封（Molding）：保护器件免受外力损坏，同时加强器件的物理特性，便于使用。
然后对塑封材料进行固化（Curing），使其有足够的硬度与强度经过整个封装过程。
电镀（Plating）：使用Pb和Sn作为电镀材料进行电镀，目的是防止引线架生锈或受到其他污染。
然后根据客户需要，使用不同的材料在封装器件表面进行打印（Marking），用于识别。
切筋/打弯（Trimming/Forming）：去除引脚根部多余的塑膜和引脚连接边，再将引脚打弯成所需要的形状。
半导体封装流程完整1.前期准备在半导体封装工艺开始之前，需要进行一系列的前期准备工作。
首先，需要制作封装所需的基板，如陶瓷基板或有机基板。
同时，还需要准备封装所需的材料，如导线、金属线、导热胶等。
此外，还需要准备一些工具和设备，如焊接机、裁切机、自动枪等。
2.芯片粘贴在封装流程的第一步，需要将芯片粘贴到基板上。
通常，芯片是通过焊接或粘合的方式固定到基板上。
这一步需要非常仔细和准确，确保芯片的正确定位，以保证后续工艺的顺利进行。
3.电连接芯片粘贴完成后，需要进行电连接的步骤。
这一步是将芯片和基板上的引脚通过金属导线互相连接起来。
一般而言，使用导线焊接或者球焊接的方式进行电连接。
同时，为了保证连接的质量和可靠性，还需要进行涂覆保护层，防止金属导线氧化和受到机械损坏。
4.导热为了防止芯片在工作过程中过热，需要进行导热的处理。
这一步是为芯片安装散热材料，如导热胶。
导热胶可以提高芯片的散热效果，保证芯片在高负载工作下的稳定性。
5.封装固化完成导热处理后，需要对封装进行固化。
这一步是为了保护芯片和连接导线，防止封装在使用过程中受到外界环境的影响。
固化一般使用高温烘烤或者紫外线处理的方式进行。
6.封装测试封装固化完成后，需要对封装进行测试。
这一步是为了确保封装后的器件可以正常工作。
测试包括外观检查、电性能测试、可靠性测试等。
通过测试，可以排除制造过程中的缺陷，保证封装产品的质量和性能。
7.成品包装总结半导体封装是将芯片封装成功能器件的关键过程。
它涉及到多个步骤，包括芯片粘贴、电连接、导热、封装固化、测试和成品包装。
每一步都需要严格控制和操作，以保证封装产品的质量和性能。
只有在完整的半导体封装流程下，才能生产出高可靠性、高性能的封装产品。
半导体封装制程及其设备介绍详解演示文稿一、引言二、半导体封装制程的整体流程1.设计和制备芯片：在封装过程开始之前，需要进行半导体芯片的设计和制备。
这包括设计电路、选择材料、制造芯片等步骤。
2.选型和设计封装方案：根据芯片功能和其他要求，选择合适的封装方案。
封装方案的选择包括外形尺寸、引脚数量和布局、散热设计等。
3.制备基板：选择合适的基板材料，并进行加工和制备。
基板的制备是封装制程中的核心环节之一，目的是为芯片提供支撑和连接。
4.芯片连接：将芯片连接到基板上，通常使用焊接技术或金线键合技术。
焊接是将芯片的引脚与基板的焊盘连接起来，金线键合则是用金线将芯片与基板进行连接。
5.包封：将芯片和连接线封装进封装材料中，形成最终的封装产品。
常见的封装材料有环氧树脂和塑料，也有针对特殊应用的金属封装。
6.测试和质量检验：对封装后的产品进行测试和质量检验，确保其符合设计要求和标准。
测试主要包括电性能测试、可靠性测试和环境适应性测试等。
7.封装后处理：包括喷涂标识、气密性测试、老化测试等。
这些步骤都是为了保证封装产品的质量和性能稳定。
三、半导体封装制程的关键步骤及设备介绍1.基板制备基板制备是封装制程中的核心步骤，主要包括以下设备：(1)切割机：用于将硅片切割成芯片，常见的切割机有钻石切割机和线切割机。
(2)干法清洗机：用于清洗芯片表面的杂质。
清洗机主要有氧气等离子体清洗机和干气流清洗机等。
(3)晶圆胶切割机：用于将芯片粘贴在基板上。
2.连接技术连接技术是将芯片与基板连接起来的关键步骤，常见的设备有：(1)焊接机：用于焊接芯片和基板之间的引脚和焊盘。
常见的焊接机有波峰焊机和回流焊机。
(2)金线键合机：用于将芯片与基板之间进行金线键合连接。
常见的金线键合机有球焊键合机和激光键合机等。
3.封装工艺封装工艺是将芯片和连接线封装进封装材料中的步骤，主要设备有：(1)半导体封装设备：用于将封装材料和连接线封装成最终产品。
（Die Saw）
晶片切割之目的乃是要將前製程加工完成的晶圓上一顆顆之芯片（Die）切割分離。
首先要在晶圓背面貼上蓝膜（blue tape）並置於鋼
製的圆环上，此一動作叫晶圓粘片（wafer mount），如圖一，而後再
送至晶片切割機上進行切割。
切割完後，一顆顆之芯片井然有序的排
列在膠帶上，如圖二、三，同時由於框架之支撐可避免蓝膜皺摺而使
芯片互相碰撞，而圆环撐住膠帶以便於搬運。
圖一
圖二
（Die Bond）
粘晶（装片）的目的乃是將一顆顆分離的芯片放置在导线框架（lead frame）上並用銀浆（epoxy ）粘着固定。
引线框架是提供芯片一個粘着的位置+
（芯片座die pad），並預設有可延伸ＩＣ芯片電路的延伸腳（分為內
引腳及外引腳inner lead/outer lead）一個引线框架上依不同的設計可以有
數個芯片座，這數個芯片座通常排成一列，亦有成矩陣式的多列排法。
引线框架經傳輸至定位後，首先要在芯片座預定粘着芯片的位置上点
上銀浆（此一動作稱為点浆），然後移至下一位置將芯片置放其上。
而經過切割的晶圓上的芯片則由焊臂一顆一顆地置放在已点浆的晶
粒座上。
装片完後的引线框架再由传输设备送至料盒（magazine）。
装片后的成品如圖所示。
引线框架装片成品
胶的烧结
烧结的目的是让芯片与引线框晶粒座很好的结合固定，胶可分为银浆（导电胶）和绝缘胶两种，根据不同芯片的性能要求使用不同的胶，通常导电胶在200度烤箱烘烤两小时；绝缘胶在150度烤箱烘烤两个半小时。
（Wire Bond）
焊线的目的是將芯片上的焊点以极细的金或铜线（18~50um）連接到引线框架上的內引腳，藉而將ＩＣ芯片的電路訊號傳輸到外界。
當
引线框架从料盒內傳送至定位后，应用電子影像处理技術來確定芯片
上各個焊点以及每一焊点所相對應的內引腳上的焊點的位置，然後
做銲線的動作。
銲線時，以芯片上的焊点为第一銲點，內接腳上的
焊点為第二銲點。
首先將金線的尾线燒結成小球，而後將小球压銲
在第一銲點上（此稱為第一銲，first bond）。
接著依設計好的路徑
拉金線，最後將金線壓銲在第二銲點上（此稱為第二銲，second
bond），同時並拉斷第二銲點与劈刀間之金線，而完成一條金線的
銲線動作（見圖一）。
接著便又結成小球開始下一條金線的銲線動
作。
銲線完成後的芯片与引线框架則如圖所示。
圖二為30µØ的金線与头发的比較。
可看得更仔細喔..........
圖一成品
第一銲點圖二
第二銲點
（Mold）
包封之目的有以下數點：
１、防止濕氣等由外部侵入。
２、以機械方式支持導線。
３、有效地將內部產生之熱排出於外部。
４、提供能夠手持之形體。
封膠之過程比較單純，首先將銲線完成之導線架置放於
框架上並先行預熱，再將框架置於壓模機（mold press）上的封裝模上，此時預熱好的樹脂亦準備好投入封裝模上之樹脂進料口。
啟動機器後，壓模機壓下，封閉上下模再將半溶化後之樹脂擠入模中，待樹脂充填硬化後，開模取出成品。
封膠完成後的成品，可以看到在每一條導線架上之每一顆芯片包覆著堅固之外殼，並伸出外引腳互相串聯在一起（如圖所示）。
成品
（Mark）
印字的目的，在註明商品之規格及製造者。
良好的印字令人有高尚產品之感覺。
因此在ＩＣ封裝過程中亦是相當重要的，往往會
有因為印字不清晰或字跡斷裂而遭致退貨重新印字的情形。
印字的方式有下列幾種：
１、印式：直接像印章一樣印字在膠體上。
２、轉印式（pad print）：使用轉印頭，從字模上沾印再印字在膠體上。
３、雷射刻印方式（laser mark）：使用雷射直接在膠體上刻印。
為了要使印字清晰且不易脫落，ＩＣ膠體的清潔、印料的選用及印字的方式，就相當的重要。
而在印字的過程中，自動化的
印字機有一定的程序來完成每項工作以確保印字的牢靠。
印字後
之成品如圖所示。
成品
（Trim/Form）
封膠完後之導線架需先將導線架上多餘之殘膠去除（deflash），並且經過電鍍（plating）以增加外引腳之導電性
及抗氧化性，而後再進行剪切成型。
剪切之目的，乃是要將
整條導線架上已封裝好之芯片，每個獨立分開。
同時，亦要
把不需要的連接用材料及部份凸出之樹脂切除（dejunk）。
剪切完成時之每個獨立封膠芯片之模樣，是一塊堅固的樹脂
硬殼並由側面伸出許多支外引腳。
而成型的目的，則是將這些外引腳壓成各種預先設計好之形狀，以便於爾後裝置在電路板上使用，由於定位及動作的連器續性，剪切及成型通常在一部機器上，或分成兩部機（trim / dejunk , form / singular）上連續完成。
成型後的每一顆ＩＣ便送入塑膠管（tube）或承載盤（tray）以方便輸送。
照片所示乃剪切成型後之成品。
成品。
