污水处理格栅机操作规程一、引言污水处理格栅机是污水处理系统中的重要设备，用于过滤和拦截污水中的固体杂质，保证后续处理工艺的正常运行。

为了确保格栅机的安全运行和有效处理污水，制定本操作规程。

二、设备概述污水处理格栅机是一种机械式固液分离设备，通过格栅板上设置的间隙，将污水中的固体杂质拦截下来，确保后续处理工艺的顺利进行。

格栅机由机架、传动装置、格栅板等组成。

三、安全操作1. 操作人员必须具备相关操作技能，并接受过相关培训。

2. 操作前要检查设备是否正常运行，如有异常情况应及时报修。

3. 穿着合适的工作服和安全防护用具，如手套、护目镜等。

4. 在操作过程中，严禁将手或其他物体伸入格栅机内部。

5. 当需要进行维修或清理时，必须先停机，并切断电源。

四、操作步骤1. 打开格栅机的电源，并确认传动装置是否正常运行。

2. 根据需要调整格栅板的间隙大小，以适应不同尺寸的固体杂质。

3. 将污水通过进水口引入格栅机，确保污水均匀分布在格栅板上。

4. 格栅板上的固体杂质被拦截下来，污水则通过格栅板的间隙流入下游处理设备。

5. 定期检查格栅板上的固体杂质堆积情况，如有需要，及时清理。

6. 操作结束后，关闭电源，并进行设备的清洁和维护。

五、维护保养1. 定期清理格栅板上的固体杂质，避免过多的堆积影响设备的正常运行。

2. 检查传动装置的润滑情况，如有需要，及时添加润滑油。

3. 定期检查设备的电源线路和控制系统，确保其正常工作。

4. 注意设备的防腐蚀工作，定期进行表面清洁和防锈处理。

六、故障处理1. 若发现设备运行异常或有异常声音，应立即停机检查。

2. 若发现格栅板卡住或堆积过多的固体杂质，应停机清理。

3. 若发现传动装置异常，应停机并进行维修或更换。

七、注意事项1. 严禁将易燃、易爆物品投入格栅机内。

2. 避免长时间超负荷运行，以免损坏设备。

3. 定期对操作人员进行安全培训和技术培训，提高操作水平。

4. 严格按照操作规程进行操作，不得擅自改动设备参数。

GHZ回转式弧形格栅除污机维护保养制度GHZ回转式弧形格栅除污机是一种用于污水处理厂、工业废水处理厂等场所的设备，其主要作用是将悬浮物质、固体颗粒等污物从水中除去。

为了确保GHZ回转式弧形格栅除污机的正常运行和延长设备的使用寿命，需要制定相应的维护保养制度。

下面是一份常见的GHZ回转式弧形格栅除污机维护保养制度的示例：
1. 日常维护：
- 每天检查GHZ回转式弧形格栅除污机的运行情况，确保设备正常运行。

- 每天清理GHZ回转式弧形格栅除污机周围的杂物和污物，保持设备的清洁和整洁。

- 每天检查GHZ回转式弧形格栅除污机的电气设备和控制系统，确保正常运行。

2. 定期维护：
- 每月对GHZ回转式弧形格栅除污机进行一次大修，包括清理设备内部、检修设备的传动部件、更换磨损严重的部件等。

- 每季度对GHZ回转式弧形格栅除污机进行一次润滑保养，包括给设备的轴承、链条、齿轮等涂抹润滑油，保证设备的正常运转。

3. 特殊维护：
- 在发生设备故障或异常情况时，及时停机检修，并上报相关人员进行处理。

- 定期对GHZ回转式弧形格栅除污机的电气设备进行维修和检修，确保电气设备的正常运行和安全性能。

以上是一份常见的GHZ回转式弧形格栅除污机维护保养制度的示例，具体的维护保养内容和周期可以根据实际情况进行调整和制定。

重要的是，要定期检查设备运行情况，及时进行维修和保养，以确保设备的正常运行和延长设备的使用寿命。

格栅除污机工作原理格栅除污机是一种常见的污水处理设备，其工作原理主要是通过格栅的筛分作用，将污水中的固体杂质和大颗粒物质拦截下来，从而实现对污水的初步处理。

格栅除污机通常被广泛应用于污水处理厂、工业废水处理厂、城市污水处理等领域，其工作原理具有一定的技术性和复杂性，下面将详细介绍格栅除污机的工作原理。

首先，格栅除污机通常由格栅架、格栅板、传动装置、清污装置等部分组成。

当污水进入格栅除污机时，首先经过格栅板的筛分作用，固体颗粒物质被拦截在格栅板上，而水流则通过格栅板进入下游处理系统。

格栅板的间距可以根据实际需要进行调整，以适应不同颗粒物质的筛分需求。

其次，格栅除污机的传动装置起着至关重要的作用。

传动装置通常由电机、减速器、链条等部分组成，通过驱动链条的转动，带动格栅板进行运动，实现对污水中固体颗粒物质的拦截和清除。

传动装置的稳定性和可靠性对于格栅除污机的工作效果具有重要影响，因此在设计和使用过程中需要特别注意。

另外，格栅除污机还配备有清污装置，用于定期清理格栅板上的固体颗粒物质。

清污装置通常由刮板、链条、导轨等部分组成，通过刮板的刮除作用，将固体颗粒物质推向污渣收集器，从而实现对格栅板的清洁和维护。

清污装置的设计合理性和操作稳定性对于格栅除污机的长期运行具有重要意义。

总的来说，格栅除污机的工作原理主要包括格栅板的筛分作用、传动装置的驱动作用和清污装置的清理作用。

通过这些关键部件的协同作用，格栅除污机能够有效地拦截和清除污水中的固体颗粒物质，为后续的污水处理工作提供了可靠的保障。

在实际应用中，格栅除污机还需要根据不同的污水特性和处理要求进行合理的选型和配置，以确保其工作效果和处理能力达到预期目标。

同时，定期的维护保养工作也是非常重要的，只有保持设备的良好状态，才能保证其长期稳定运行。

总之，格栅除污机作为污水处理设备的重要组成部分，其工作原理和关键部件的作用至关重要。

只有深入理解其工作原理，合理配置和使用设备，才能更好地发挥其作用，实现对污水的有效处理和净化。

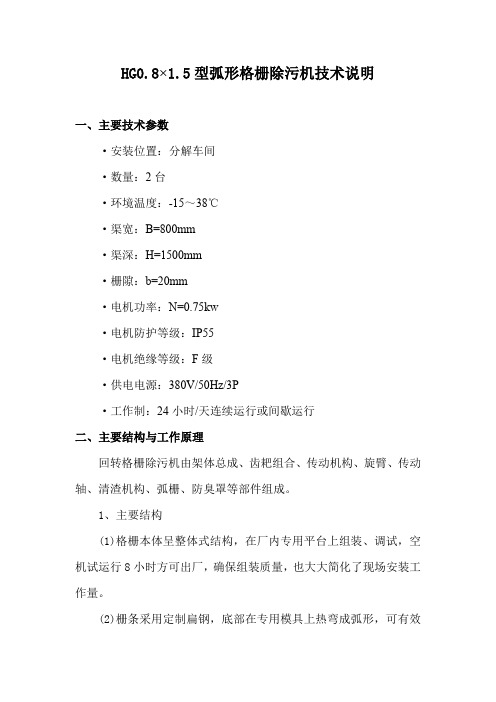

HG0.8×1.5型弧形格栅除污机技术说明一、主要技术参数·安装位置：分解车间·数量：2台·环境温度：-15～38℃·渠宽：B=800mm·渠深：H=1500mm·栅隙：b=20mm·电机功率：N=0.75kw·电机防护等级：IP55·电机绝缘等级：F级·供电电源：380V/50Hz/3P·工作制：24小时/天连续运行或间歇运行二、主要结构与工作原理回转格栅除污机由架体总成、齿耙组合、传动机构、旋臂、传动轴、清渣机构、弧栅、防臭罩等部件组成。

1、主要结构(1)格栅本体呈整体式结构，在厂内专用平台上组装、调试，空机试运行8小时方可出厂，确保组装质量，也大大简化了现场安装工作量。

(2)栅条采用定制扁钢，底部在专用模具上热弯成弧形，可有效防止栅渣在格栅底部的积滞。

栅条支撑管统一加工出槽形，可确保栅条组装后的均匀、统一。

(3) 传动装置采用卧式摆线针轮减速机，设过载保护装置（剪切销）。

该装置动作精确，可有效防止因超负荷对电机减速机造成损伤。

(4)电器过载保护装置采用热继电器，当机械发生故障或超负荷时会自动停机并发出报警，该装置动作灵敏可靠。

(5)除污耙齿采用线切割加工成形，齿形精度高，与栅条啮合准确，除渣干净彻底。

2、工作原理一端带齿耙的旋臂，以1.5～3r/min的速度，绕固定的传动轴旋转，格栅片依耙齿回转的圆弧运行轨迹制成弧形，设于过水渠的横截面上，截留过流水体中的污物。

工作时，耙齿插入栅片间隙内，自下而上回转，扒除栅渣，旋臂每旋转一周耙污两次，齿耙把污物扒集至栅顶的卸料口，带缓冲装置的刮渣板，把齿耙上的污物推卸至污物盛器内外运。

旋臂式弧形格栅除污机，结构简单、紧凑、动作单一、规范，运行中故障少，养护、维修简易。

控制系统实行全自动控制，一般由时间自动起停，并可根据用户要求配置。

发生过扭矩会及时报警并立即自动停机。

格栅是污水处理厂常用的机械设备，根据使用功能分为粗格栅和细格栅。

目前使用较多的粗格栅型式有回转式、高链式和三索式，细格栅有回转式、弧形和阶梯式。

1 粗格栅1.1 回转式粗格栅回转式粗格栅(也称回转式固液分离机)一般由安装在回转链上相隔一定间距的一排排耙齿组成，在驱动装置的驱动下，回转链带动耙齿按一定方向旋转，在迎水面耙齿由下向上运动，将水中粗大漂浮物捞出至顶端翻转后卸下。

该型粗格栅是目前应用最多的一种。

从使用情况看，在设备质量良好的条件下，运行状况还是比较令人满意的。

它的弱点在于对于较大尺寸的漂浮物，如粗大的棍棒、球状物、大块的泡沫塑料或木块等难以去除，而这些漂浮物在城市污水中是常有的。

该型格栅的检修相对来说比较麻烦，虽然它在水下没有传动部件，但由于回转链要通过底部的导辊，有时需要将设备整体吊出才能检修。

1.2 高链式粗格栅高链式粗格栅的栅条是固定的，齿耙由链条带动上下运动，下行时齿耙张开，至格栅底部后闭合，上行时耙齿嵌入栅条，将栅条拦阻的漂浮物去除。

该型格栅基本可以克服回转式粗格栅难以去除较大尺寸的漂浮物的弱点。

国外有一种高链式粗格栅当漂浮物卡在栅条内齿耙运动受阻时，齿耙会自动松开，跳过去再继续运行，同时发出受阻信号。

高链式粗格栅在水下无运动部件，检修比较方便。

它的弱点是长时间运行后，齿耙的两条驱动链会产生张紧度不一致从而导致齿耙不平，严重时会卡在栅条内。

因此运行过程中应注意齿耙是否歪斜，发现问题及时调整。

1.3 三索式粗格栅三索式粗格珊是一种历史比较长的格栅，早期的三索式粗格栅在运行过程中容易出现乱绳，栅条卡住齿耙的现象经常发生。

在使用过程中人们不断地对其进行改进，新型的三索式粗格栅设置了导绳机构，彻底解决了乱绳问题。

栅条卡住齿耙的现象也大为减少。

三索式粗格栅和高链式粗格栅的结构有些类似，不过齿耙的驱动由链条改为了钢索。

两者的弱点也基本一样，但三索式粗格栅调整齿粑的歪斜比较方便。

三索式粗格栅较前面两种粗格栅有一个优点，就是它的安装深度更深。

格栅除污机工作原理
格栅除污机是一种常用于污水处理工艺的设备，其工作原理如下：
1. 污水进入格栅除污机：污水从污水管道或池中流入格栅除污机的进水口。

2. 格栅过滤：污水通过格栅的格条或格板，格栅间距一般为10-30mm，污水中的固体悬浮物被拦截在格栅上方，而水通过格栅进入下游处理单元。

3. 固体物料清理：随着时间的推移，污水中的固体物质会逐渐积聚在格栅上。

当污水流通过格栅的速度变慢或受到阻塞时，清洗装置将启动。

4. 清洗装置工作：清洗装置通常有冲洗水流或机械装置。

当启动时，它们会将水流或机械刮板发送到格栅上，以将固体颗粒从格栅上冲洗下来或刮除。

5. 固体物料排泄：通过格栅的清洗装置清除的固体物质将进入固体物料排泄口，然后通过传送带、螺旋输送机等方式转移出来。

6. 水流继续处理：经过格栅除污机处理的水流将进入下游的处理工艺单元，如沉淀池、生物反应器、过滤器等，以进一步清除其中的污染物。

格栅除污机通过将污水中的固体颗粒拦截在格栅上，以减少固体物质对后续处理装置的影响，保护设备的正常运行。

它在污水处理过程中起到了预处理的作用。

曲面格栅除污机曲面格栅机为曲面格栅组成的格栅除污机，包括弧形格栅、筒形格栅、螺旋式格栅等。

弧形格栅除污机弧形格栅除污机由弧形栅条、齿耙臂及其支座、机架、带过扭保护机构的驱动装置、具有缓冲作用的撇渣耙和导渣板以及控制柜等组成。

耙臂在驱动装置带动下绕弧形栅条中心回转，当齿耙进入栅条间距后，即开始除污动作，被栅条拦截的渣沿栅条上移，当齿耙触及撇渣耙后，渣在齿耙和撇渣板相对运动的作用下，把栅渣撇出并经导渣板卸至输送器，完成一个除污动作，而齿耙在越过撇渣后，撇渣耙在缓冲器的作用下缓慢复位。

这种格栅除污机适用于细格栅或较细的中格栅，其结构紧凑，动作简单规范，但是对栅渣的提升高度有限，不适于在较深的格栅井中使用。

弧形格栅除污机主要用于较浅的沟渠，栅条间距5-40mm , 分为旋臂式和摇臂式。

旋臂式弧形格栅除污机结构示意图见图1，摇臂式格栅除污机及其结构示意图见图2图1 旋臂式弧型格栅除污机及其结构示意图1—驱动装置；2—弧形栅条；3—主轴；4—齿耙装霓；5—卸料机构图2 摇臂式弧型格栅除污机及其结构示意图卧式筒形格栅机卧式筒形格栅机用于废水的预处理，如小型市政污水处理厂或工业废水处理中，可拦截水中的各种形状的颗粒杂质及纤维物，可在造纸、制革、屠宰、食品、啤酒、养殖场等污水处理中去除大量的悬浮物及沉淀物。

（一）原理筛筒采用不锈钢V形条缝焊接，利用反切旋转的原理进行固液分离。

待处理的液体通过溢流堰均匀分布到反向旋转的筛筒内表面，水流与筛筒内表面产生相对剪切运动，固态物料被截留并由螺旋导向板自动排出，更多污水处理文章参考易净水过滤后的液体从筛筒缝隙中流出，从而达到分离目的。

从栅缝中流出的滤液在保护罩的导向作用下，汇集到栅网正下方，从出水槽中流走，筒形格栅机原理示意图如图3所示。

筛筒运转一段时间后需要经过压力水冲洗疏通。

反冲洗系统由内外喷淋管组成，高压水或压缩空气经喷嘴呈扇形高速喷射，疏通栅缝，清除栅网壁附着的固态物。

格栅除污机使用说明一、产品概述二、使用前准备1.确保格栅除污机的各个部件完好无损，无松动现象。

2.确保电源供应稳定，地线连接可靠。

3.检查格栅清洗机具备所需的清洗剂和工具。

三、操作步骤1. 将格栅除污机放置在离格栅边缘50cm的距离处，并确保安全锁住。

2.打开电源开关，格栅除污机即进入待机状态。

3.打开进料阀，待进料管道内有一定压力后，缓慢打开出料阀，将污水通入格栅。

4.将清洗剂按照所需比例倒入清洗剂箱中，并打开清洗剂泵电源开关。

5.根据实际情况，选择合适的清洗剂浓度和清洗时间，调整清洗剂浓度调节器和清洗时间调节器。

6.打开清洗剂泵电源开关，使清洗剂从泵中流出，通过喷洒管喷洒到目标区域。

7.根据清洗区域进行对应的工作，例如使用刷子进行刷洗、使用水枪进行冲洗等。

8.清洗结束后，关闭清洗剂泵电源开关，并将喷洒管倒至底部排出清洗剂残留。

9.关闭进料阀和出料阀，将格栅除污机从原位移到下一个工作区域。

四、注意事项1.在使用格栅除污机前，务必熟悉并遵守相关安全操作规程。

2.在操作过程中，必须正确佩戴防护装备，如手套、护目镜等，以免造成伤害。

4.清洗剂浓度的调整应慎重进行，避免使用过量或过低的浓度。

5.清洗剂泵电源开关在清洗结束后应及时关闭，避免长时间工作造成设备损坏。

6.在进行清洗作业时，应注意不要将清洗剂喷溅到周围设备或人员上。

7.清洗结束后，及时将喷洒管内的清洗剂倒掉，并进行清洗和消毒。

8.格栅除污机的移动过程中，应谨慎操作，确保不会碰到其他设备或造成任何损坏。

五、维护保养1.格栅除污机在使用后应进行清洗，去除污垢和残留的清洗剂。

2.定期检查和更换清洗剂泵、喷洒管等易损件，确保其正常工作。

3.定期清理格栅除污机的进料管道和出料管道，防止堵塞发生。

4.格栅除污机长时间不用时，应进行防尘工作，避免灰尘、水汽等物质进入内部。

六、故障排除1.若格栅除污机不能正常启动，首先检查电源是否正常连接，排除电源问题。

2.若格栅清洗效果不理想，可适当增加清洗剂浓度或清洗时间。

常用水处理设备工作原理和特点1.除污机械：a. HZ回转型格栅（粗细格栅都适合）简介HZ型回转格栅用于污水预处理工艺，如城镇污水处理厂和住宅小区污水处理装置以及市政管渠道的进水口处，也可用于自来水厂和电厂冷却水进水口处进行杂物分离，还可用于纺织、水果、水产、造纸、酿酒、屠宰、制革等行业的生产工艺中进行水洗或预处理筛分，用于清除水中的悬浮物（垃圾、草木等），以达到初步清除水中的有害物质，减轻后续工作的处理负荷及保护后续工作的设备。

是一种理想的固一液筛分设备。

结构和工作原理该格栅除污机斜置于污水通道中，与地面安装倾角为70。

勺5。

，栅条与机架固定为一体，栅条用于拦截水中污物，机架两侧有链条导轨，用于支撑传动链条，减速机带动主传动轴旋转，从而使牵引链条作回转运动。

在两链条之间固定有几个除污耙，除污耙横置在栅条之上，耙齿伸入栅条缝隙之中（粗格栅），不锈钢钢丝刷插入钢丝缝中进行清扫（细格栅）当链条作回转运动时，带动除污耙沿栅条向上移动，将栅渣耙置机架上部，并由卸渣装置将栅渣刮落到地面渣斗或输送机中。

回转格栅除污机是由一台轴装式减速机提供动力传动，该减速机输出轴直接套于主传动轴上，过载保护装置与传动装置通过反力矩盘相连，使减速机处于平衡状态，正常的工作情况下，减速机相对机架不动，当发生过载现象时，减速机失去平衡，相对主传动轴产生偏移从而使压杆移动，压缩过载弹簧并使接近开关动作，保护设备免受损害。

在机架上部设置卸渣耙，其一端安装在机架之上，并能灵活转动，另一端有耙板，横置于机架后部卸渣部位，链条带动除污耙向上运动，此时卸渣耙绕其另一端转动从而相对除污耙向后移动，同时将栅渣推出除污耙板，这时除污耙继续向上运动，卸渣耙落回到原来位置，等待下一个排渣过程，为了减小卸渣耙下落过程中造成较大击，在其回落位置有缓冲装置，减小卸渣耙产生较大冲击。

主要特点1、自动化程度高，分离效率高、动力小、无噪音，可实现时间、液位差双重控制，全自动运行；2、驱动装置采用轴装减速机，结构紧凑、运行平稳；3、操作简单、具有点动、自动、远控功能。
