专利名称：一种新型格栅除污机专利类型：发明专利
发明人：缪凯,吴明达,陈亮
申请号：CN201610324038.3申请日：20160517
公开号：CN107381664A
公开日：
20171124
专利内容由知识产权出版社提供
摘要：本发明涉及一种新型格栅除污机，它包括机架，在所述机架上设有不锈钢耙齿，在所述机架上部设有驱动装置，在所述机架底部设有进渣口，在所述驱动装置下方的机架上设有排渣口，在所述排渣口上方设有转刷装置，在所述排渣口处设有密封出渣槽，所述转刷装置通过皮带与驱动装置相连，所述转刷装置包括连接辊，以及设在连接辊上的辊刷。

本发明耙齿不易损坏，耙齿上的污染物清理干净，密封排渣。

申请人：江苏如意环境工程有限公司
地址：214211 江苏省无锡市宜兴市和桥镇南新东路20号
国籍：CN
代理机构：宜兴市天宇知识产权事务所(普通合伙)
代理人：丁骞
更多信息请下载全文后查看。

专利名称：一种回转式格栅除污机专利类型：发明专利
发明人：唐棣,赵雪莲,曹大军,郑笛申请号：CN201510436946.7申请日：20150723
公开号：CN105060358A
公开日：
20151118
专利内容由知识产权出版社提供
摘要：本发明公开了一种回转式格栅除污机，包括不锈钢支架，固定架设在所述支架上方的传动机构，位于所述支架上部的主动轮组，位于支架下部的从动轮组，所述主动轮组和从动轮组通过耙齿网传动连接，所述传动机构包括电机和减速机，所述传动机构通过齿轮齿条传动连接主动轮组，所述耙齿网由多排矩阵式排布的耙齿组成，每排耙齿为尼龙犁形耙齿或不锈钢犁形耙齿。

本发明回转式格栅除污机将耙齿网倾斜安装，从而能够使耙齿网在清除杂质时杂质不会附带过多的污水，从而保证了设备的清除效果，另外本发明通过在耙齿网背部设置毛刷，毛刷能使打捞上来的杂质与耙齿网彻底分离，从而进一步增强了设备的杂质分离效率和清除效果。

申请人：南京南蓝环保设备制造有限公司
地址：210000 江苏省南京市六合区金牛工业集中区(八百桥境内)
国籍：CN
更多信息请下载全文后查看。

专利名称：一种循环式环保机械格栅除污机专利类型：实用新型专利
发明人：方丹纯
申请号：CN201821646334.6
申请日：20181010
公开号：CN209522595U
公开日：
20191022
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种循环式环保机械格栅除污机，包括主体，所述主体的外侧表面设有第一电机，第一电机的输出轴穿入主体内部并通过联轴器与转动柱连接，转动柱外侧设有传送带，传送带的外侧表面均匀设置有格栅板，主体的内部下方开设有垃圾压缩腔，垃圾压缩腔的内侧表面设有垃圾压缩装置，主体的侧表面设有排污管道，排污管道与垃圾压缩腔内部连通，排污管道的外侧表面设有控制开关，控制开关的输入端与外置电源的输出端电连接，第一电机的输入端电连接控制开关的输出端。

本循环式环保机械格栅除污机，可以将收集的垃圾压缩后自动转运，便于集中处理，提高了收集效率，操作简单，使用方便，减轻了工作人员的劳动负担。

申请人：方丹纯
地址：510000 广东省广州市天河区中山大道中439号天银大厦2010
国籍：CN
代理机构：佛山帮专知识产权代理事务所(普通合伙)
代理人：颜德昊
更多信息请下载全文后查看。

专利名称：格栅除污机
专利类型：实用新型专利
发明人：许海民,彭欣,韩路
申请号：CN201520958649.4申请日：20151127
公开号：CN205307956U
公开日：
20160615
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种格栅除污机，包括机架总成、回转式耙齿板、驱动链条、主动轮、被动轮、驱动装置、磁力滚筒、接渣料桶，所述机架总成内设有回转式耙齿板；所述回转式耙齿板宽度方向两侧和中间都设有驱动链条；所述回转式耙齿板两头分别设有主动轮和被动轮；所述主动轮与驱动装置相连；所述驱动装置设在所述机架总成的顶部；所述主动轮的一侧设有磁力滚筒，所述主动轮和磁力滚筒的下方设有接渣料桶。

该设备性能稳定，结构紧凑，运行平稳，易安装维护，处理效率高，特别是能把金属和非金属分离，节约了成本。

申请人：江苏启创环境科技有限公司
地址：214200 江苏省无锡市宜兴市芳桥镇夏芳村
国籍：CN
代理机构：宜兴市天宇知识产权事务所(普通合伙)
代理人：丁骞
更多信息请下载全文后查看。

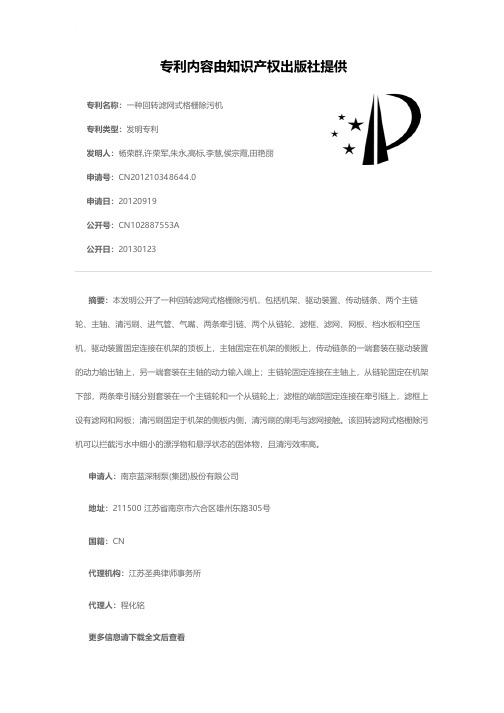

专利名称：一种回转滤网式格栅除污机
专利类型：发明专利
发明人：杨荣群,许荣军,朱永,高标,李慧,侯宗霞,田艳丽申请号：CN201210348644.0
申请日：20120919
公开号：CN102887553A
公开日：
20130123
专利内容由知识产权出版社提供
摘要：本发明公开了一种回转滤网式格栅除污机，包括机架、驱动装置、传动链条、两个主链轮、主轴、清污刷、进气管、气嘴、两条牵引链、两个从链轮、滤框、滤网、网板、档水板和空压机，驱动装置固定连接在机架的顶板上，主轴固定在机架的侧板上，传动链条的一端套装在驱动装置的动力输出轴上，另一端套装在主轴的动力输入端上；主链轮固定连接在主轴上，从链轮固定在机架下部，两条牵引链分别套装在一个主链轮和一个从链轮上；滤框的端部固定连接在牵引链上，滤框上设有滤网和网板；清污刷固定于机架的侧板内侧，清污刷的刷毛与滤网接触。

该回转滤网式格栅除污机可以拦截污水中细小的漂浮物和悬浮状态的固体物，且清污效率高。

申请人：南京蓝深制泵(集团)股份有限公司
地址：211500 江苏省南京市六合区雄州东路305号
国籍：CN
代理机构：江苏圣典律师事务所
代理人：程化铭
更多信息请下载全文后查看。

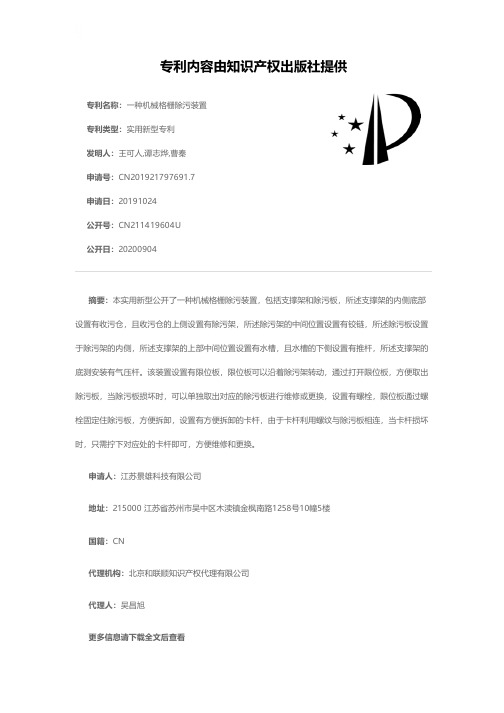

专利名称：一种机械格栅除污装置专利类型：实用新型专利
发明人：王可人,谭志烨,曹秦
申请号：CN201921797691.7申请日：20191024
公开号：CN211419604U
公开日：
20200904
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种机械格栅除污装置，包括支撑架和除污板，所述支撑架的内侧底部设置有收污仓，且收污仓的上侧设置有除污架，所述除污架的中间位置设置有铰链，所述除污板设置于除污架的内侧，所述支撑架的上部中间位置设置有水槽，且水槽的下侧设置有推杆，所述支撑架的底测安装有气压杆。

该装置设置有限位板，限位板可以沿着除污架转动，通过打开限位板，方便取出除污板，当除污板损坏时，可以单独取出对应的除污板进行维修或更换，设置有螺栓，限位板通过螺栓固定住除污板，方便拆卸，设置有方便拆卸的卡杆，由于卡杆利用螺纹与除污板相连，当卡杆损坏时，只需拧下对应处的卡杆即可，方便维修和更换。

申请人：江苏景雄科技有限公司
地址：215000 江苏省苏州市吴中区木渎镇金枫南路1258号10幢5楼
国籍：CN
代理机构：北京和联顺知识产权代理有限公司
代理人：吴昌旭
更多信息请下载全文后查看。

专利名称：一种尼龙耙齿回转式格栅除污机专利类型：实用新型专利
发明人：张益昌
申请号：CN202122097362.5
申请日：20210901
公开号：CN215654170U
公开日：
20220128
专利内容由知识产权出版社提供
摘要：本实用新型涉及格栅除污机技术领域，公开了一种尼龙耙齿回转式格栅除污机，包括上污架和传动机箱，上污架的内部设置有挂污组件，挂污组件均匀安装在上污架内腔的传动带的内部，挂污组件包括安装轮A和耙齿本体A，耙齿本体A依次固定安装在安装轮A的表面，传动机箱内部活动安装有安装轮B，安装轮B上端依次固定安装有耙齿本体B，在传动带移动时带动挂污组件进行移动，在挂污组件移动到旋转轮B的位置时，杂物掉落出传动机箱内部，在挂污组件围绕旋转轮B进行旋转时，安装在旋转轮B一侧的安装轮B上端的耙齿本体B进行旋转，进而可以将耙齿本体A上端缠绕的杂物进行拨除，避免杂物的缠绕导致耙齿本体B无法勾出污泥。

申请人：南京奥伯尔环保设备有限公司
地址：211500 江苏省南京市六合区程桥镇编钟路188号
国籍：CN
代理机构：北京挺立专利事务所(普通合伙)
代理人：彭豆
更多信息请下载全文后查看。

专利名称：格栅除污机
专利类型：发明专利
发明人：刘俊
申请号：CN201710885147.7申请日：20170926
公开号：CN109550298A
公开日：
20190402
专利内容由知识产权出版社提供
摘要：本发明公开了一种格栅除污机，包括传动装置、格栅、支架和电控箱，所述传动装置与所述格栅相联动，格栅设置于支架上，电控箱与传动装置电相连，传动电机包括传动电机和回转主轴；传动电机通过皮带带动回转主轴转动，所述格栅由耙齿相互铰链，所述支架两侧沿格栅运动方向设置有一导杆，导杆上活动套设浮力装置，浮力装置的前端连接设置有转动齿轮，转动齿轮通过转轴与浮力装置上设置的驱动电机连接，驱动电机与电控箱电连接；通过在格栅的支架两侧分别设置一个旋转剪切盘，对大于格栅尺寸的固体垃圾进行剪短处理，减少固体垃圾的体积大小，便于格栅耙齿的清理，减少出现大体积垃圾聚集的现象。

申请人：江苏腾飞环境工程设备有限公司
地址：225268 江苏省扬州市江都区真武镇滨湖开发区
国籍：CN
代理机构：北京连和连知识产权代理有限公司
代理人：奚衡宝
更多信息请下载全文后查看。
