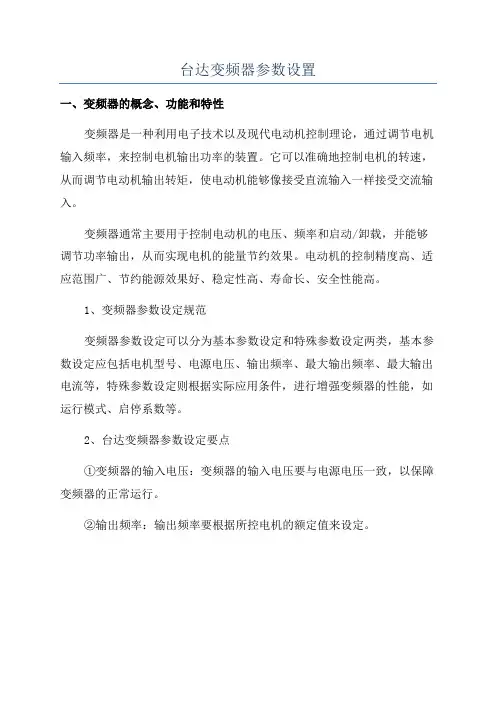

台达变频器参数设置
一、变频器的概念、功能和特性
变频器是一种利用电子技术以及现代电动机控制理论，通过调节电机输入频率，来控制电机输出功率的装置。

它可以准确地控制电机的转速，从而调节电动机输出转矩，使电动机能够像接受直流输入一样接受交流输入。

变频器通常主要用于控制电动机的电压、频率和启动/卸载，并能够调节功率输出，从而实现电机的能量节约效果。

电动机的控制精度高、适应范围广、节约能源效果好、稳定性高、寿命长、安全性能高。

1、变频器参数设定规范
变频器参数设定可以分为基本参数设定和特殊参数设定两类，基本参数设定应包括电机型号、电源电压、输出频率、最大输出频率、最大输出电流等，特殊参数设定则根据实际应用条件，进行增强变频器的性能，如运行模式、启停系数等。

2、台达变频器参数设定要点
①变频器的输入电压：变频器的输入电压要与电源电压一致，以保障变频器的正常运行。

②输出频率：输出频率要根据所控电机的额定值来设定。

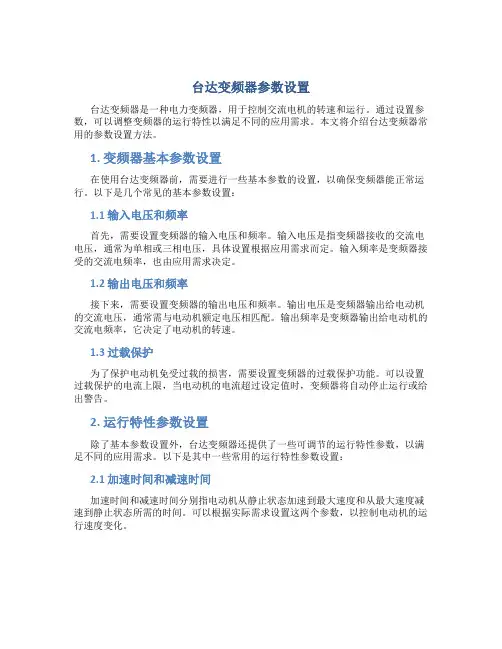

台达变频器参数设置台达变频器是一种电力变频器，用于控制交流电机的转速和运行。

通过设置参数，可以调整变频器的运行特性以满足不同的应用需求。

本文将介绍台达变频器常用的参数设置方法。

1. 变频器基本参数设置在使用台达变频器前，需要进行一些基本参数的设置，以确保变频器能正常运行。

以下是几个常见的基本参数设置：1.1 输入电压和频率首先，需要设置变频器的输入电压和频率。

输入电压是指变频器接收的交流电电压，通常为单相或三相电压，具体设置根据应用需求而定。

输入频率是变频器接受的交流电频率，也由应用需求决定。

1.2 输出电压和频率接下来，需要设置变频器的输出电压和频率。

输出电压是变频器输出给电动机的交流电压，通常需与电动机额定电压相匹配。

输出频率是变频器输出给电动机的交流电频率，它决定了电动机的转速。

1.3 过载保护为了保护电动机免受过载的损害，需要设置变频器的过载保护功能。

可以设置过载保护的电流上限，当电动机的电流超过设定值时，变频器将自动停止运行或给出警告。

2. 运行特性参数设置除了基本参数设置外，台达变频器还提供了一些可调节的运行特性参数，以满足不同的应用需求。

以下是其中一些常用的运行特性参数设置：2.1 加速时间和减速时间加速时间和减速时间分别指电动机从静止状态加速到最大速度和从最大速度减速到静止状态所需的时间。

可以根据实际需求设置这两个参数，以控制电动机的运行速度变化。

2.2 转矩补偿转矩补偿是一种根据负载条件调整电动机转矩输出的功能。

通过设置转矩补偿参数，可以在负载变化时自动调整电动机的转矩输出，以确保电机始终在最佳工作状态下运行。

2.3 频率补偿频率补偿是根据输出频率调整电动机电流的功能。

通过设置频率补偿参数，可以在输出频率变化时自动调整电动机的电流输出，以确保电动机始终在额定工作范围内运行。

3. 其他参数设置除了上述的基本参数和运行特性参数设置外，台达变频器还提供了其他一些可调节的参数，以满足更多的应用需求。

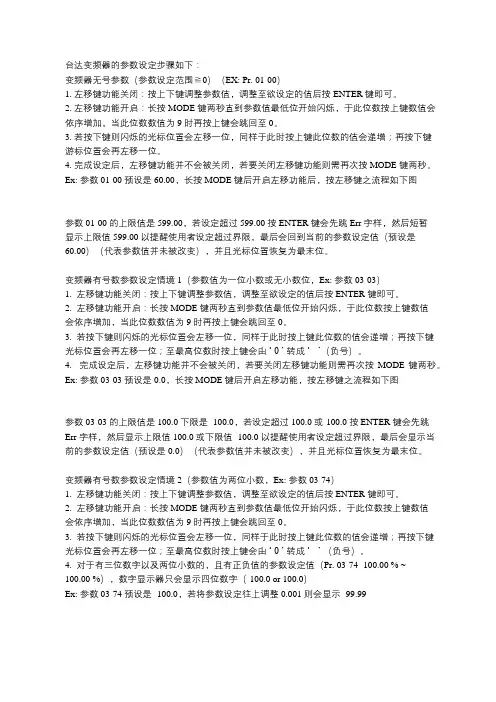

台达变频器的参数设定步骤如下：变频器无号参数（参数设定范围≧0）（EX: Pr. 01-00）1. 左移键功能关闭：按上下键调整参数值，调整至欲设定的值后按 ENTER 键即可。

2. 左移键功能开启：长按 MODE 键两秒直到参数值最低位开始闪烁，于此位数按上键数值会依序增加，当此位数数值为 9 时再按上键会跳回至 0。

3. 若按下键则闪烁的光标位置会左移一位，同样于此时按上键此位数的值会递增；再按下键游标位置会再左移一位。

4. 完成设定后，左移键功能并不会被关闭，若要关闭左移键功能则需再次按 MODE 键两秒。

Ex: 参数 01-00 预设是 60.00，长按 MODE 键后开启左移功能后，按左移键之流程如下图参数 01-00 的上限值是 599.00，若设定超过 599.00 按 ENTER 键会先跳 Err 字样，然后短暂显示上限值 599.00 以提醒使用者设定超过界限，最后会回到当前的参数设定值（预设是60.00）（代表参数值并未被改变），并且光标位置恢复为最末位。

变频器有号数参数设定情境 1（参数值为一位小数或无小数位，Ex: 参数 03-03）1. 左移键功能关闭：按上下键调整参数值，调整至欲设定的值后按 ENTER 键即可。

2. 左移键功能开启：长按 MODE 键两秒直到参数值最低位开始闪烁，于此位数按上键数值会依序增加，当此位数数值为 9 时再按上键会跳回至 0。

3. 若按下键则闪烁的光标位置会左移一位，同样于此时按上键此位数的值会递增；再按下键光标位置会再左移一位；至最高位数时按上键会由‘ 0 ’ 转成‘ - ’（负号）。

4. 完成设定后，左移键功能并不会被关闭，若要关闭左移键功能则需再次按MODE 键两秒。

Ex: 参数 03-03 预设是 0.0，长按 MODE 键后开启左移功能，按左移键之流程如下图参数 03-03 的上限值是 100.0 下限是 -100.0，若设定超过 100.0 或-100.0 按 ENTER 键会先跳Err 字样，然后显示上限值 100.0 或下限值 -100.0 以提醒使用者设定超过界限，最后会显示当前的参数设定值（预设是 0.0）（代表参数值并未被改变），并且光标位置恢复为最末位。

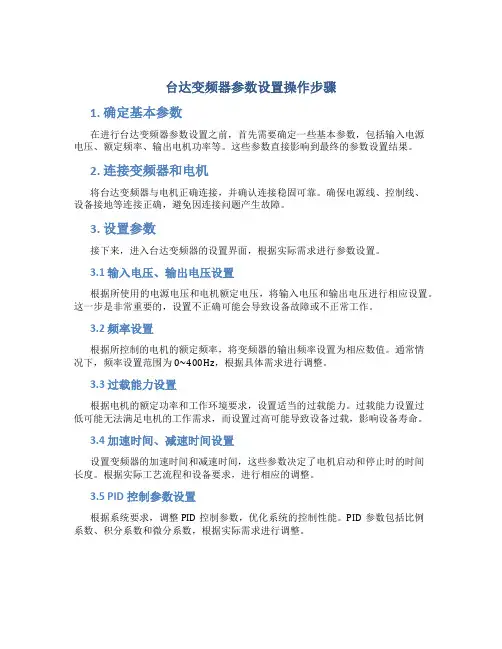

台达变频器参数设定指南
1. 简介
本指南旨在提供关于台达变频器参数设定的详细指导，以帮助用户正确配置变频器的参数。

2. 参数设定步骤
以下是台达变频器参数设定的步骤：
步骤 1：连接设备
首先，确保正确连接台达变频器和相关设备。

请参考产品手册以获得正确的连接方式，确保电源线和控制线连接正确无误。

步骤 2：进入参数设定模式
启动台达变频器后，按下设定按钮进入参数设定模式。

此时，显示屏上将显示相关参数设置选项。

步骤 3：基础参数设定
根据您的需求，设置基本参数，如运行频率、功率因数、最大和最小频率等。

确保这些参数与您的设备要求一致。

步骤 4：高级参数设定
根据您的具体需求，进一步设定高级参数，如过载能力、加速时间、减速时间、超温保护等。

这些参数可能需要根据您的设备特性进行调整。

步骤 5：保存设置
在完成参数设定后，确保保存您的设置。

按下保存按钮或相应的菜单选项，将当前参数保存到台达变频器的内存中。

3. 注意事项
在进行参数设定时，请注意以下事项：
- 仔细阅读产品手册并遵循生产商的建议和说明。

- 只在必要的情况下对参数进行更改，避免不必要的干预。

- 尽量使用默认设置，除非您确定需要进行特定的参数调整。

- 注意安全事项，确保设备断电和操作安全。

以上是关于台达变频器参数设定的指南。

请务必遵循产品手册和制造商的建议，确保正确配置和使用台达变频器。

如有任何问题或需要进一步帮助，请咨询相关专业人员。

台达变频器参数设定（绝对可靠）
台达变频器参数设置
00-02参数重置设定初始值0 如需重置设置为9(基底频率为50HZ), 10（基底频率为60HZ）
00-10控制方式初始值0 设定值 1 （V/F 控制+編碼器(Encoder)(VFPG) ）
00-20 频率指令来源设定初始值0 设定值1（由通讯RS485输入）00-21 运转指令来源设定初始值0 设定值1（外部端子操作, 键盘Stop无效）
02-00 二线/三线式运转控制初始值0 设定值0 （2线式模式1，电源启动运转控制动作）
02-05 多功能输入指令五(MI5) 初始值0 设定值5(异常复位指令Reset )
02-06多功能输入指令五(MI6) 初始值0 设定值12(输出停止) 09-00通讯地址设定初始值0 设定值3（设定值应与PLC程序相一致）09-01 COM1 通讯传送速度初始值9.6 设定值19.2（设定值应与PLC程序相一致）
09-03 COM1 超时检出初始值0 设定值1
09-04 COM1 通讯格式初始值1 设定值7（8N2 ASCII格式即8个数据位、无校验位、2个停止位）
1。

1、台达变频器参数设置功能码 名称设定值详解对应变频器远程控制器的参数值修改条件P00 频率给定模式远程控制变频器时，该值务必为3详解见台达用户手册P35页- XP01=0~2 C005 = 0P01 运转指令控制模式选择0：来源于变频器的操作面板；1：外部控制端子，键盘STOP有效；2：外部控制端子，键盘STOP无效；3：通讯控制，键盘STOP有效；4：通讯控制，键盘STOP无效；远程控制变频器时，该值务必为3或4详解见台达用户手册P35页设置范围：3~4P01=3~4 C005 = 1~3XP88 通讯的本机地址设置范围：1~254P88务必与变频器远程控制器的参数C043/C053值一致。

XP89=0 C045/C055=0P89=1 C045/C055=1P89=2 C045/C055=2P89 串口通讯波特率0：48001：96002：192003：38400设置范围：00~03P89=3 C045/C055=3XP92=0 C044/C054=1,C046/C056=0P92=1 C044/C054=1,C046/C056=1P92=2 C044/C054=1,C046/C056=2P92=3 C044/C054=0,C046/C056=0P92=4 C044/C054=0,C046/C056=1P92 通讯的数据格式0：ASCII格式N-7-21：ASCII格式E-7-12：ASCII格式O-7-13：RTU格式N-8-24：RTU格式E-8-15：RTU格式O-8-1设置范围：00~05 P92=5 C044/C054=0,C046/C056=2X功能码 名称 设定值详解对应变频器远程控制器的参数值修改条件F111 设定频率上限建议最大输出频率的值设为和远程控制器的C023参数的值相同。

默认为50Hz设置范围：0~400HzF111 = C023F004=0~1 C005 = 0F200 启动给定方式选择0：来源于变频器的操作面板；1：外部控制端子；远程控制变频器时，该值可为二者中的一个设置范围：0~1 F004=2 C005 = 1~3XF204 主频率来源远程控制变频器时，该值务必为：5由上位机给定F204务必为5 XF900 本机地址 设置范围：1~247 F900务必与变频器远程控制器的参数C043/C053值一致。

台达变频器参数配置指南1. 引言本文档旨在提供有关台达变频器参数配置的指导，以帮助用户合理、准确地配置和调整台达变频器的参数。

台达变频器作为一种常见的电力设备，其参数设置对正常运行和性能发挥至关重要。

正确配置参数可以有效地保护设备和工作系统，提高生产效率和能源利用率。

2. 台达变频器的基本参数台达变频器的参数设置分为基本参数和高级参数两部分。

在进行参数配置之前，用户应了解和掌握以下基本参数的含义和作用。

2.1 输入电源参数- 输入电压（V）- 输入频率（Hz）2.2 输出电机参数- 额定输出电压（V）- 额定输出频率（Hz）- 额定输出电流（A）2.3 控制模式参数- 运行模式（如恒定转速、矢量控制等）- 加速时间（ms）- 减速时间（ms）- 过载保护等级3. 台达变频器参数配置步骤3.1 确定工作负载需求在参数配置之前，用户应根据实际工作负载需求，确定所需的变频器输出参数。

根据工作负载特点和要求，合理配置输出电压、频率和电流等参数。

3.2 进入参数菜单使用变频器提供的操作面板或者配置工具软件，进入参数设置菜单。

各个型号的变频器参数设置方式可能略有不同，请仔细阅读变频器的用户手册。

3.3 配置基本参数根据实际需求，依次输入并设置输入电源参数、输出电机参数和控制模式参数。

可参考用户手册和工作需求进行合理配置。

3.4 调整高级参数根据具体应用需求，对高级参数进行调整。

高级参数包括过载保护等级、电机保护参数、PID参数等。

在进行高级参数设置时，请确保对相关参数的含义和作用有一定的了解。

3.5 保存并应用配置在参数设置完成后，将配置进行保存，并确保配置生效。

通过测试和监测，验证所配置参数是否符合工作需求，并进行必要的调整。

4. 预防措施在参数配置过程中，需要注意以下几个方面：- 仔细阅读用户手册和技术规格，确保了解变频器的功能和参数含义；- 配置参数时，按照工作需求合理设置，并谨慎选择默认参数；- 在配置高级参数时，尽量遵循设备制造商提供的建议；- 在配置完成后，进行验证和测试，确保参数配置的准确性和稳定性。

For personal use only in study and research; not for commercial use台达变频器参数设置必设参数：（MODE--菜单, ENTER--确认）最高操作频率P03-- (出厂设定值：60HZ)电机额定电流P52-- (根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58-- 00 以标准型电机动作 (这个一定要设)（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）一、面板操作频率给定：P00--04 面板旋钮给定运转命令：P01--00 面板RUN控制三、模拟电压控制:（变频器端子：AVI，GND）频率给定：P00--01 模拟信号0-10V给定（AVI）运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电压0-10V上下限：P128-- 最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:（变频器端子：ACI，GND）频率给定：P00--02 模拟信号4-20ma给定(ACI)运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电流4-20mA上下限：P131--9.2 最小频率对应ACI输入电流值P132--11.2 最大频率对应ACI输入电流值计算公式：（毫安=(16÷40x压力)+4 ，40是传感器量程)（9.2-11.2对应 13-18MPa，稳定在15，16MPa）（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：频率给定：P00--00运转命令：P01--01P40 用默认值06（M3）P41 用默认值07（M4）变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76 ：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）七、自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）开机显示画面选择P64-- 00显示实际运转频率02 显示输出电压06 显示设定频率09 显示电机运转电流二、端子控制频率给定：P00--04 面板旋钮给定运转命令：P01--01 外部端子控制八、故障代码OC-过电流 OV--过电压 OL--过载LV-电压不足 OH--过热 PHL--电源欠相仅供个人用于学习、研究；不得用于商业用途。

台达变频器参数设置1.变频器基本参数设置：a.额定功率：根据电机的额定功率进行设定，以便变频器能够正确匹配电机的工作要求。

b.额定电流：根据电机的额定电流进行设定，以保证变频器对电机的合理保护。

c.额定电压：根据电网供电电压进行设定，以适应电网的工作要求。

d.过载能力：设置变频器的额定过载能力，以便变频器能够正常工作在负载的过载范围内。

2.控制参数设置：a.控制模式：可选择V/F控制、矢量控制等不同的控制模式。

b.加速时间：设定电机加速到额定转速所需的时间。

c.减速时间：设定电机从额定转速减速到停止所需的时间。

d.过载保护：设置过载保护的动作值，以保护电机和变频器不受过载损坏。

3.输入输出设置：a.输入信号设置：设定外部输入信号的功能，如启动、停止、正反转等。

b.输出信号设置：设定外部输出信号的功能，如故障报警、运行指示等。

c.继电器输出设置：设定继电器输出的功能，如输出频率、输出电流等。

4.通信参数设置：a. 通信方式：可以选择串口通信、Modbus通信等不同的通信方式。

b.通信协议：可以选择ASCII码、RTU等不同的通信协议。

c.通信参数：设定通信的波特率、数据位、奇偶校验等参数。

5.高级参数设置：a.调速曲线：可以设定变频器的调速曲线，以调整电机的性能。

b.惯量调节：可以设定电机的惯量，以改变电机的转矩特性。

以上是对台达变频器参数设置的详细介绍。

通过合理设置这些参数，可以实现对电机的精确控制和性能调节，优化电机的运行效果，提高生产效率。

在参数设置过程中，应注意根据实际需要调整参数值，以适应不同的工况要求。

同时，还需注意不要超出电机和变频器的额定参数范围，以免引起故障或损坏设备。

台达变频器参数配置表1.引言本文档旨在提供台达变频器参数配置的相关信息和指导，以帮助用户正确配置台达变频器。

2.变频器参数配置说明变频器参数配置是指根据具体应用场景的要求，对台达变频器进行各项参数的设置，以实现最佳性能和功能。

以下是常见的变频器参数配置项：2.1 输入/输出参数配置输入电压：根据实际使用环境和电源供应情况，设置适宜的输入电压范围。

输出频率：根据应用需求，设置变频器的输出频率范围。

输出电压：根据负载需求和电机特性，设置适宜的输出电压。

输出功率：根据负载需求和电机功率，设置适宜的输出功率。

2.2 控制参数配置加速时间：根据负载特性和应用需求，设置适宜的加速时间。

减速时间：根据负载特性和应用需求，设置适宜的减速时间。

PID参数：根据控制要求和系统特性，设置合适的PID参数，以提高系统响应性和稳定性。

2.3 保护参数配置过载保护：根据负载特性和电机额定功率，设置适宜的过载保护参数。

过压保护：根据电网情况和负载需求，设置合适的过压保护参数。

过流保护：根据电机额定电流和负载要求，设置合适的过流保护参数。

温度保护：根据应用环境和电机温度特性，设置适宜的温度保护参数。

3.参数配置步骤以下是一般的参数配置步骤，供用户参考：1.确定应用场景和需求，了解变频器的基本要求。

2.配置输入/输出参数，根据实际情况设置电压、频率、功率等参数。

3.配置控制参数，包括加速时间、减速时间、PID参数等。

4.配置保护参数，确保系统在运行过程中有合适的保护机制。

5.验证配置结果，使用各项功能进行测试和调试，确保参数配置正确并符合要求。

4.注意事项在配置参数前，请先阅读变频器的说明书，并了解相关安全操作规定。

配置参数时，务必慎重选择合适的数值和范围，避免对系统造成损坏或不必要的风险。

在参数配置完成后，建议定期进行检查和维护，确保系统运行的稳定性和可靠性。

5.总结本文档介绍了台达变频器参数配置的相关内容，并提供了常见参数的配置指导。
